在Type‑C PD供电架构下，大量终端负载本身不具备PD协议栈与MCU处理单元，无法直接和PD电源适配器完成握手协商。PD‑SINK接收芯片作为独立协议处理单元，能够全权承担PD源端通信、档位申请、状态交互等工作，后端仅需要接收直流电能，不需要做任何协议逻辑开发，是非协议硬件实现Type‑C PD输入的主流硬件方案。

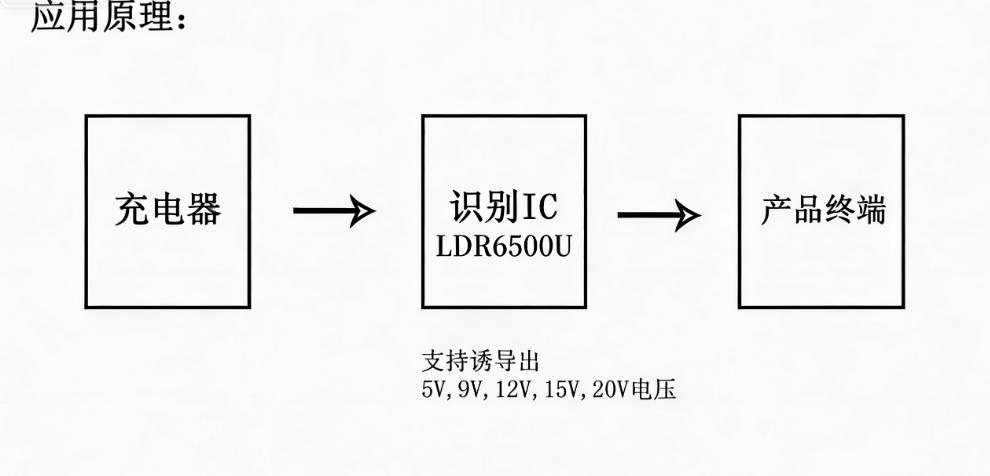

配图建议：系统原理框图；左侧PD适配器，中间PD‑SINK芯片模块（内部标注：PD物理层、协议握手、电压转换、保护单元），右侧无协议后端负载；标注说明：协议交互仅在适配器与SINK芯片之间完成，后端负载无PD协议逻辑。
随着Type‑C接口普及，PD适配器的市场覆盖率持续提升，但很多传统硬件负载，例如工业小型执行器件、直流灯具、散热模组、各类板载直流模块，内部没有集成PD协议固件，也没有预留MCU资源。这类设备直接接入PD适配器会出现无法启机、输出电压不匹配等问题。PD适配器不会默认输出固定电压，必须收到SINK端合法的协议请求之后，才会输出对应档位电压，无协议负载无法触发该流程，因此不能直接对接PD电源。
工程设计上有两种解决思路：第一种是为后端负载增加MCU，移植完整PD SINK协议栈，由主控完成全部协商。但该方案会带来BOM成本上升、固件开发、版本维护、调试验证等额外工作量，对于功能简单、成本敏感的硬件，这种方案冗余度高，投入产出比较低。第二种方案就是采用专用PD‑SINK芯片，将PD协议交互全部交由芯片硬件实现，后端负载仅作为纯粹用电设备，不参与任何PD相关逻辑。

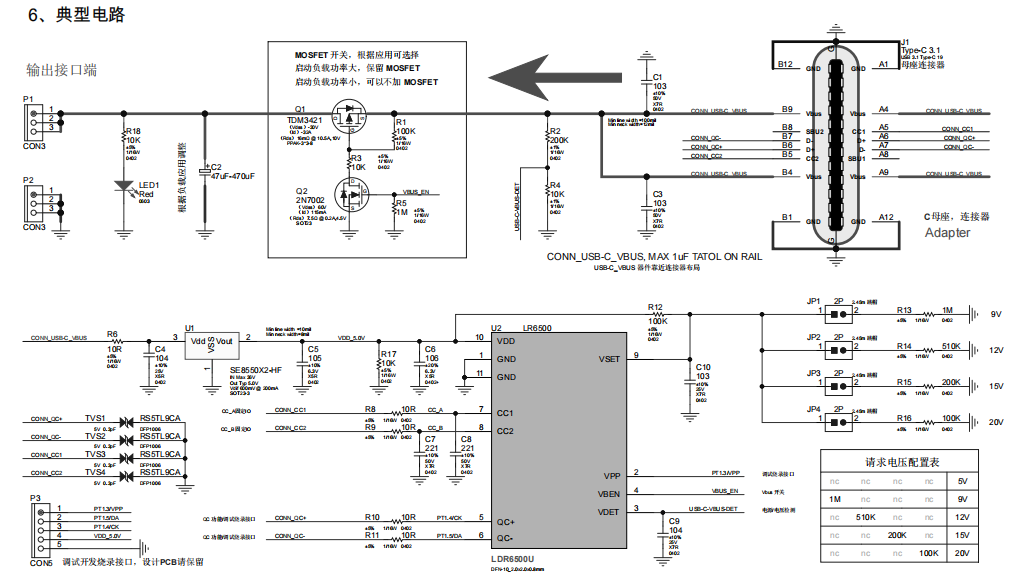

PD‑SINK芯片内部集成PD物理层、协议状态机、电源通路与保护电路。硬件上电之后，芯片自动检测CC引脚的源端广播消息，识别PD电源能力，按照硬件配置或者电阻配置，向源端申请目标电压与电流档位。握手完成后，芯片内部控制功率通路导通，将适配器输出的电能直接输送给后端无协议负载。后端负载只需要接收稳定直流，不需要识别CC信号，不需要解析PD报文，也不需要运行相关固件程序。
从硬件开发角度，该方案可以大幅简化整机设计。工程师只需要完成SINK芯片外围电路配置，设定好需要的电压档位，后端沿用原有供电回路即可，原有硬件电路几乎不用改动。芯片普遍内置过压保护、过流保护、过热保护、反向阻断功能，当源端输出异常、负载出现短路时，可以快速切断功率通路，保护后端用电设备不受损坏。
实际调试过程中，需要重点关注两个工程要点。第一，档位配置需要和后端负载额定参数严格匹配，避免申请电压超出负载耐压，造成硬件损坏。第二，做好功率通路的阻抗控制，大电流场景下合理布局PCB走线，降低导通压降。同时需要确认PD源端支持所需要的电压档位，避免适配器能力不满足设计需求，导致握手失败。
综合来看，针对无协议后端负载，PD‑SINK芯片是一套高可靠性、低开发成本的硬件实现方案。它把PD协议的复杂度隔离在芯片层，让传统非PD设备直接复用市面通用PD适配器，省去固件开发周期，缩短产品研发周期，在消费类外设、小型工业模块改造场景都有很高的实用价值。
