【Patch Policy】稠密视觉表示驱动的轻量级机器人策略深度解析

摘要

机器人策略常把一帧图像压缩成 CLS token 或全局平均池化向量，虽然计算方便，却容易丢失插孔、边缘、接触点等精细空间信息；直接使用 patch token 的视觉语言动作模型又往往背负数十亿参数。论文《Patch Policy: Efficient Embodied Control via Dense Visual Representations》提出一个更轻量的中间方案：冻结预训练 Vision Transformer，保留每帧的 dense patch features，并用 block-causal attention 接入 VQ-BeT 或 Diffusion Policy。论文作者报告称，该方法在四个模拟环境和三个真实机器人任务的综合评估中，相比全局池化表示策略取得 40% 相对提升；相较 fine-tuned OpenVLA-OFT 高 18%，参数量约为其 0.7%。本文重点拆解它为什么能在不引入完整 VLM 的情况下保留空间细节，以及这些数字在工程上应该怎样理解。

论文：Patch Policy: Efficient Embodied Control via Dense Visual Representations

项目页 ：Patch Policy Project

一、问题背景：全局向量为什么不够用

视觉 Transformer（Vision Transformer, ViT）本来就把图像切分成一组局部 patch，并在网络中形成空间分布的 token。问题在于，许多机器人策略并不直接消费这组局部特征，而是把它们进一步压成一个全局向量：

CLS token：用一个特殊 token 概括整幅图像；
全局平均池化：对全部 patch 做平均；
动力学全局表示：例如 DynaMo 一类方法，将视觉信息压成适合策略输入的单个表示。

这类压缩对分类任务通常合理，但对机器人闭环控制存在直接风险。机械臂要把 barrel jack 插入端口时，真正决定动作成败的可能是毫米级的相对位置、接触状态和局部边缘，而不是"画面里有一根电缆"这一全局语义。全局池化把空间位置混进平均值后，策略头很难再恢复这些关系。

另一条路线是使用大型 Vision-Language-Action（VLA）模型。OpenVLA-OFT 等方法也能处理 dense features，但它们通常继承大语言模型主干的计算和参数成本。Patch Policy 的目标不是再训练一个更大的视觉模型，而是把预训练视觉表示和轻量策略头重新接起来。

二、核心方法：让策略直接看到 patch token

2.1 整体数据流

论文的技术链路可以概括为：多视角观测进入冻结的视觉编码器，产生每帧的 patch features；多个时间帧的 patch token 被展平后送入策略 Transformer；最后由动作头输出一段 action chunk。

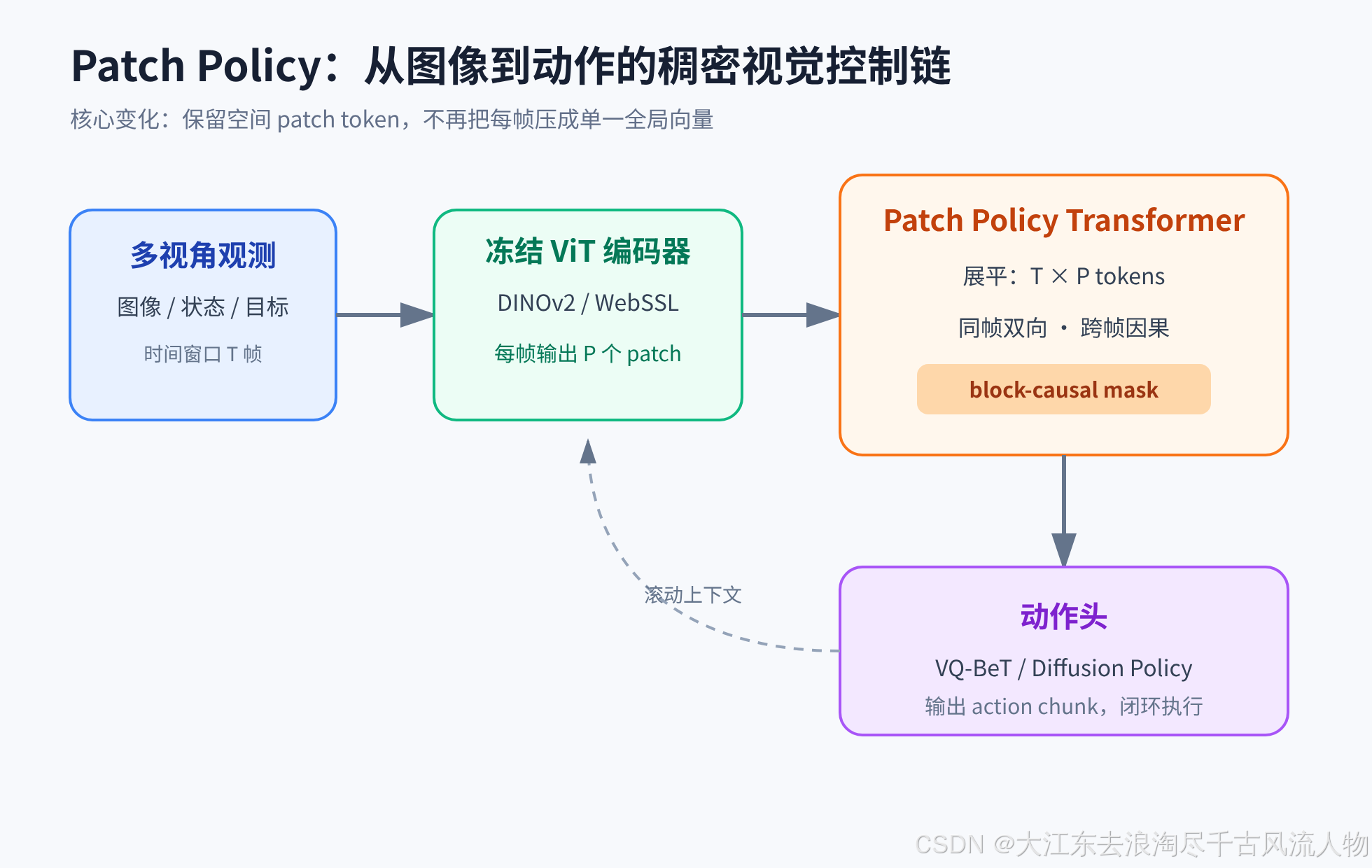

图 1：Patch Policy 的输入---处理---输出链路。重点看中间的"冻结 ViT + patch token"路径：它不把每帧压成一个向量，而是把局部视觉表示直接交给策略 Transformer。来源：重绘自 design skill，依据论文 Fig. 2。

设时间窗口包含 T T T 帧，每帧视觉编码器输出 P P P 个 patch token，则视觉输入可以写成：

F ∈ R T × P × D \mathbf{F} \in \mathbb{R}^{T \times P \times D} F∈RT×P×D

其中 D D D 是 patch feature 的通道维度。实现上再把它展平为长度为 T × P T \times P T×P 的序列，并加入可学习的一维位置嵌入。这里的表达式是对论文张量形状和处理流程的形式化整理，论文正文没有把它作为单独编号公式给出。

策略头并不限定为某一种损失函数。论文实验使用了两类策略：

VQ-BeT（Vector-Quantized Behavior Transformer）：采用离散动作建模与回归相结合的策略头；
Diffusion Policy：通过去噪目标生成动作序列。

因此，Patch Policy 更像一个策略架构扩展，而不是一个新的视觉预训练模型。

2.2 Block-causal attention 的关键取舍

如果把所有 patch token 直接拼起来使用普通因果注意力，同一帧内排在后面的 patch 就无法看到前面的 patch；如果使用完全双向注意力，又会破坏时间序列策略的因果性。论文采用 block-causal attention mask，把两种需求分开处理：

同一帧内部：patch 之间允许双向注意，保留空间关系；
不同时间帧之间：当前帧只能访问历史帧和当前帧，不能访问未来观测。

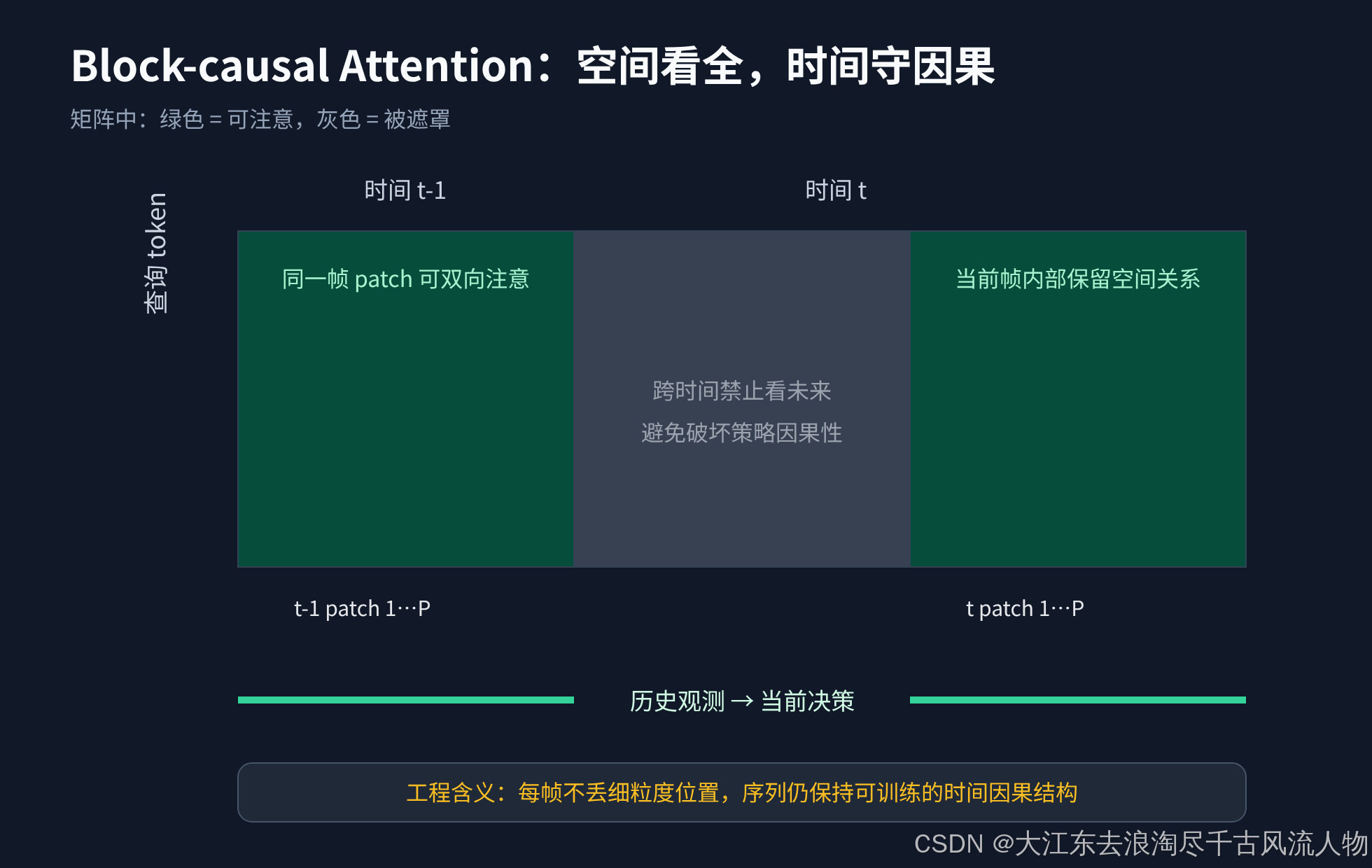

图 2：block-causal mask 的结构化解释。重点看绿色区域和灰色区域：空间维度上允许完整交互，时间维度上仍保持因果遮罩。来源：重绘自 design skill，依据论文方法章节。

论文推理阶段的细粒度调用链可以进一步抽象为：
#mermaid-svg-ccPI8yz0Uv2puvLe{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-ccPI8yz0Uv2puvLe .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-ccPI8yz0Uv2puvLe .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-ccPI8yz0Uv2puvLe .error-icon{fill:#552222;}#mermaid-svg-ccPI8yz0Uv2puvLe .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-ccPI8yz0Uv2puvLe .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-ccPI8yz0Uv2puvLe .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-ccPI8yz0Uv2puvLe .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-ccPI8yz0Uv2puvLe .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-ccPI8yz0Uv2puvLe .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-ccPI8yz0Uv2puvLe .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-ccPI8yz0Uv2puvLe .marker{fill:#333333;stroke:#333333;}#mermaid-svg-ccPI8yz0Uv2puvLe .marker.cross{stroke:#333333;}#mermaid-svg-ccPI8yz0Uv2puvLe svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-ccPI8yz0Uv2puvLe p{margin:0;}#mermaid-svg-ccPI8yz0Uv2puvLe .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-ccPI8yz0Uv2puvLe .cluster-label text{fill:#333;}#mermaid-svg-ccPI8yz0Uv2puvLe .cluster-label span{color:#333;}#mermaid-svg-ccPI8yz0Uv2puvLe .cluster-label span p{background-color:transparent;}#mermaid-svg-ccPI8yz0Uv2puvLe .label text,#mermaid-svg-ccPI8yz0Uv2puvLe span{fill:#333;color:#333;}#mermaid-svg-ccPI8yz0Uv2puvLe .node rect,#mermaid-svg-ccPI8yz0Uv2puvLe .node circle,#mermaid-svg-ccPI8yz0Uv2puvLe .node ellipse,#mermaid-svg-ccPI8yz0Uv2puvLe .node polygon,#mermaid-svg-ccPI8yz0Uv2puvLe .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-ccPI8yz0Uv2puvLe .rough-node .label text,#mermaid-svg-ccPI8yz0Uv2puvLe .node .label text,#mermaid-svg-ccPI8yz0Uv2puvLe .image-shape .label,#mermaid-svg-ccPI8yz0Uv2puvLe .icon-shape .label{text-anchor:middle;}#mermaid-svg-ccPI8yz0Uv2puvLe .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-ccPI8yz0Uv2puvLe .rough-node .label,#mermaid-svg-ccPI8yz0Uv2puvLe .node .label,#mermaid-svg-ccPI8yz0Uv2puvLe .image-shape .label,#mermaid-svg-ccPI8yz0Uv2puvLe .icon-shape .label{text-align:center;}#mermaid-svg-ccPI8yz0Uv2puvLe .node.clickable{cursor:pointer;}#mermaid-svg-ccPI8yz0Uv2puvLe .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-ccPI8yz0Uv2puvLe .arrowheadPath{fill:#333333;}#mermaid-svg-ccPI8yz0Uv2puvLe .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-ccPI8yz0Uv2puvLe .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-ccPI8yz0Uv2puvLe .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-ccPI8yz0Uv2puvLe .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-ccPI8yz0Uv2puvLe .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-ccPI8yz0Uv2puvLe .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-ccPI8yz0Uv2puvLe .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-ccPI8yz0Uv2puvLe .cluster text{fill:#333;}#mermaid-svg-ccPI8yz0Uv2puvLe .cluster span{color:#333;}#mermaid-svg-ccPI8yz0Uv2puvLe div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-ccPI8yz0Uv2puvLe .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-ccPI8yz0Uv2puvLe rect.text{fill:none;stroke-width:0;}#mermaid-svg-ccPI8yz0Uv2puvLe .icon-shape,#mermaid-svg-ccPI8yz0Uv2puvLe .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-ccPI8yz0Uv2puvLe .icon-shape p,#mermaid-svg-ccPI8yz0Uv2puvLe .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-ccPI8yz0Uv2puvLe .icon-shape .label rect,#mermaid-svg-ccPI8yz0Uv2puvLe .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-ccPI8yz0Uv2puvLe .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-ccPI8yz0Uv2puvLe .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-ccPI8yz0Uv2puvLe :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 当前多视角观测
冻结 ViT 提取 patch features
追加到长度为 T 的滚动上下文
展平为 T × P token 序列
应用 block-causal mask
策略 Transformer
VQ-BeT 或 Diffusion Policy
输出 action chunk
机械臂执行并获得下一帧观测

这条链路中的闭环重点是最后两步：动作并非一次性规划完毕，而是随着新观测不断追加上下文并重新推理。

用序列位置表示，若第 t t t 帧的 query 访问第 s s s 帧的 key，则注意力可用如下逻辑描述：

M t , s = { 0 , s ≤ t − ∞ , s > t M_{t,s} = \begin{cases} 0, & s \leq t \\ -\infty, & s > t \end{cases} Mt,s={0,−∞,s≤ts>t

但这个式子只描述帧级因果关系；在同一帧的 P P P 个 patch 内，mask 不再进一步施加单向限制。换句话说，真正的 mask 是"帧间因果、帧内双向"的块矩阵，而不是普通 GPT 式的逐 token 下三角矩阵。

这一步解决的是一个很具体的工程矛盾：策略需要时间因果性来避免训练和部署时偷看未来，但机器人动作又需要同一时刻的局部空间信息。例如插孔任务中，端口和插头的相对位置必须在同一观测内建立联系。

2.3 为什么冻结视觉编码器仍然有效

论文将视觉表示学习和策略学习拆开。DINOv2、WebSSL 等编码器保持冻结，训练资源集中在较小的策略部分。这样做有三个直接好处：

视觉 backbone 不需要随每个机器人任务重新训练；
策略训练参数量明显小于完整 VLA 微调；
可以随着视觉表征研究进展，替换更强的预训练编码器。

论文在表示对比中评估了五类视觉表示，并指出 DINOv2 与 WebSSL 在其任务上表现较好。需要注意，冻结并不意味着视觉特征天然适合所有机器人任务；它依赖 patch 表示本身已经包含足够的局部语义和几何线索。

三、实验设置与指标

3.1 四个模拟环境

模拟实验覆盖四个环境：Push-T、LIBERO Goal、BlockPush 和 Cube，动作空间从 2D 到 7D 不等。论文表 1 使用的指标并不完全相同：

环境	主要指标	含义
Push-T	最终空间覆盖率	绿色 T 形块对目标 T 形区域的覆盖程度
LIBERO Goal	总体成功率	完成目标条件任务的比例
BlockPush	平均正确放置数量	正确推到目标位置的方块平均数量
Cube	平均到达数量	到达目标位置的方块平均数量

在 WebSSL patch 配置下，VQ-BeT 在 Push-T、LIBERO Goal、BlockPush、Cube 上的结果为 0.68、0.94、1.68、1.68 ；Diffusion Policy 对应为 0.80、0.98、1.65、1.73。这些数值必须结合各自任务指标理解，不能把四列简单当作同一种成功率。

论文表 1 还比较了相同策略头配合全局表示的结果。例如 WebSSL Avg Pool + Diffusion Policy 在四个环境上为 0.79、0.98、1.34、0.21 ，而 WebSSL Patch + Diffusion Policy 为 0.80、0.98、1.65、1.73。这组对比更能隔离 patch features 本身的作用。

3.2 三个真实机器人任务

真实实验使用 7-DoF Franka 机械臂和并联夹爪，任务分别是：

Cable Insertion：把电源线插入端口，端口容差约为 2 mm；
Pen Collection：收集笔并放入收纳架；
Tool Hanging：将工具挂到目标位置。

论文表 2 报告的是按阶段累计的成功率，共 20 次 trial ，不是单一的最终成功率。以 Cable Insertion 为例，Patch VQ-BeT 的"拿起电缆、插入端口、完全插入"成功率分别是 1.00、0.85、0.70 ；DINOv2 CLS VQ-BeT 为 1.00、0.70、0.60 ；OpenVLA-OFT 为 1.00、0.55、0.30。

这个阶段化指标很有价值：几乎所有方法都能完成初始抓取，差异主要出现在接触和精确对齐阶段。也就是说，Patch Policy 的优势更接近"精细闭环控制"，而不是"看懂任务名称"。

四、与 OpenVLA-OFT 的效率对比

论文表 3 在单张 NVIDIA H200 GPU 上测量单次前向延迟。这里的 latency 是原始模型 forward pass 时间，不包含 action chunking 带来的额外时间优化。

方法	总参数量	可训练参数量	推理延迟
Ours - VQ-BeT（DINOv2）	51.55M	29.49M	10.99 ms
Ours - VQ-BeT（WebSSL）	334.00M	30.34M	21.43 ms
Ours - Diffusion Policy（DINOv2）	40.43M	9.19M	445.85 ms
OpenVLA-OFT	7.61B	177.90M	61.71 ms
ACT	83.85M	83.85M	8.63 ms

这里有一个容易被摘要数字掩盖的细节：Patch Policy 的速度优势主要体现在 VQ-BeT 版本。DINOv2 VQ-BeT 的总参数量为 51.55M、延迟约 10.99 ms；Diffusion Policy 虽然总参数量更小，但其去噪过程的测量延迟约 445.85 ms。因此，部署到高频控制回路时，不能只看参数量，还要看动作头的推理机制。

摘要中"相较 OpenVLA-OFT 使用约 0.7% 参数量"是论文作者的总体报告，不能理解为所有 Patch Policy 配置都严格等于 0.7%。同样，"40% relative improvement"是四个模拟环境和三个真实任务的综合表述，也不意味着每个任务、每个阶段都提升 40%。

五、对比方法说明

论文的对比设计分成两层。

第一层是为了隔离视觉表示的作用：在相同的 VQ-BeT 或 Diffusion Policy 策略头上，分别接入 DynaMo 全局表示、ViT CLS token 和全局平均池化。这样比较的核心问题是：策略头不变时，保留 patch 空间结构是否带来收益。

第二层是与已有 patch/VLA 方法比较：

ACT：使用从头训练的 ResNet-18 patch 特征，并通过 action chunking 与 temporal ensembling 处理动作序列；
OpenVLA-OFT：在 Llama-2 7B 主干上微调，融合 DINOv2 与 SigLIP 的 patch features，并采用并行动作解码和 L1 action regression。

这种分组比单纯罗列 SOTA 更有说服力。前一组回答"patch 相比 global pooling 是否有用"，后一组回答"轻量 patch policy 能否与更重的 patch/VLA 方法竞争"。

六、工程落地判断

6.1 适合的场景

Patch Policy 最适合以下类型的任务：

局部几何关系决定成败：插孔、挂接、接触式装配；
需要高频反应：策略必须在较短延迟内根据最新观测更新动作；
视觉 backbone 已经可用：团队希望复用 DINOv2、WebSSL 等预训练特征，而不是重新训练大模型；
任务数量多但单任务数据有限：把大规模视觉学习和小规模策略学习解耦，可以减少每个任务的训练成本。

6.2 不能忽略的代价

保留 patch token 并不是免费午餐。序列长度从 T T T 增加到 T × P T \times P T×P，Transformer 注意力计算和显存压力都会上升。论文通过轻量策略头和冻结视觉编码器控制成本，但部署者仍需根据输入分辨率、patch 数量和历史窗口长度做预算。

另外，论文主要证明了密集空间特征对其任务组合有效，并没有证明"patch 越多越好"。文中还进行 patch compression 和 attention mask ablation，说明 token 数量、mask 设计和策略头规模之间存在权衡。实际工程中可以优先尝试：降低输入分辨率、压缩空间 patch、缩短历史窗口，再观察精细接触任务是否出现明显退化。

小结

Patch Policy 的价值不在于把机器人策略做得更大，而在于把视觉信息的压缩位置往后推了一步：先使用冻结的预训练 ViT 提取局部 patch 表示，再让轻量策略 Transformer 自己决定哪些空间 token 对动作有用。block-causal mask 则把"同帧空间交互"和"跨帧时间因果"放进同一个注意力结构中。

我的判断是，这篇工作的核心贡献更接近一个实用的接口设计：预训练视觉表示负责提供丰富的局部信息，策略头负责把这些信息转化为任务动作。它对精细操作尤其有吸引力，但不能把摘要里的 40% 或 0.7% 脱离表格和硬件条件单独解读。真正落地时，VQ-BeT 与 Diffusion Policy 的延迟差异、patch 数量带来的序列开销，以及真实相机和机械臂的同步延迟，都可能比模型参数量更快成为瓶颈。

论文当前公开页面显示为 arXiv v1 ，提交日期是 2026 年 7 月 20 日；本文将结果表述为论文作者报告，不把它写成已经完成独立复现的定论。

参考资料

图源说明：本文使用论文 HTML 中的 teaser、method、环境与实验图片作为本地化阅读素材；两张主架构图依据论文方法章节重新绘制。论文原始图仅用于学习和技术说明。
