从自动测试向量生成原理到故障模型与 Tessent ATPG 流程
在芯片生产测试中，ATPG（Automatic Test Pattern Generation，自动测试向量生成）是确保芯片质量的核心环节。它通过自动生成测试向量，在 ATE（自动测试设备）上检测芯片是否存在制造缺陷。本章将从 ATPG 基本概念出发，系统讲解故障模型、故障分类体系、测试覆盖率指标，以及 Tessent ATPG 的完整工作流程。
一、ATPG 基本概念
1.1 什么是 ATPG
ATPG（Automatic Test Pattern Generation）的全称是自动测试向量生成，是指自动化地产生测试向量（Test Pattern）的技术。Test Pattern，有时也称为 Test Vector，是一系列的 0 和 1 值，用于通过芯片的输入端加载到芯片中，检测芯片输出是否符合预期，从而判断是否存在生产制造故障。
在芯片生产测试中，ATE（Automatic Test Equipment，自动测试设备）是核心测试仪器。ATE 可以存储 Pattern 并将其通过 Primary Input 加载到芯片中，同时检测芯片输出，判断是否存在生产制造故障。
1.2 ATPG 的目标与过程
ATPG 的核心目标是产生能够获得一定 Test Coverage 的测试向量。这里的 Test Coverage 是指 Pattern 能够测试到的 Faults 所占的比例。
ATPG 包含两个主要步骤：
• 产生测试向量：
工具根据电路结构和故障模型，自动生成能够检测特定故障的测试向量。
• 执行 Fault Simulation：
对已生成的 Pattern 执行 Fault Simulation，验证哪些 Faults 可以被 Pattern 测试到。
💡 Tip: ATPG 的执行需要已经完成 Scan Insertion 的工作。换言之，ATPG 是 DFT 流程中 Scan Insertion 之后的下一步。
图1：ATPG 的基本流程 ------ 从电路到测试向量的产生与验证
1.3 主流 ATPG 工具
当前主流的 ATPG 工具与各家 EDA 厂商一一对应：
|----------------------|---------------------------------|---------------|
| EDA 厂商 | ATPG 工具 | 压缩方案 |
| Synopsys | TetraMax | Adaptive Scan |
| Siemens EDA (Mentor) | Tessent FastScan / TestKompress | EDT |
| Cadence | Encounter Test / Modus | OPMISR |
重要原则：ATPG 工具的选择必须与插入的压缩电路所用的 EDA 厂商保持一致。例如，如果使用 Tessent 插入了 EDT 压缩电路，则必须使用 Tessent ATPG 工具进行测试向量生成。
二、故障模型与故障分类
2.1 Defect 与 Fault 的区别
在芯片测试领域，需要明确区分两个核心概念：
• Defect（缺陷）：
在芯片生产制造过程中导致的电路缺陷，是物理层面的实际问题，例如短路、断路、氧化等。
• Fault（故障）：
芯片生产制造过程中潜在的一种故障点，是对 Defect 在逻辑层面的抽象建模。ATPG 工具实际操作的对象是 Fault，而非 Defect。

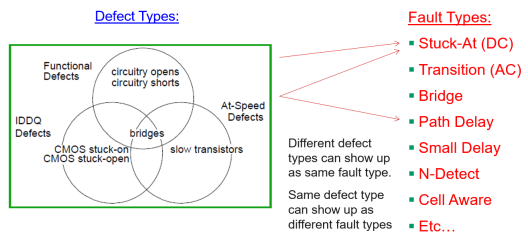

图2：Defect 与 Fault 的关系 ------ 从物理缺陷到逻辑故障建模
2.2 常用故障模型
Stuck-at Fault（固定故障）
Stuck-at Fault 是最基本且最常用的故障模型。它假设电路中的某个节点固定为逻辑 0（Stuck-at-0，SA0）或逻辑 1（Stuck-at-1，SA1）。这种故障模型简单有效，是 ATPG 的基础故障模型。

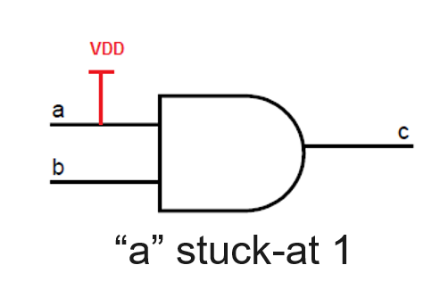

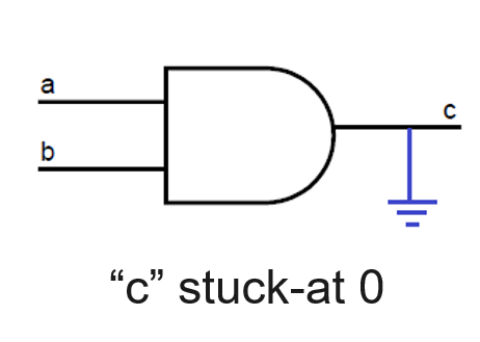

图3：Stuck-at Fault 示意图 ------ 节点固定为 0 或 1
Transition Fault（转换故障）
Transition Fault 用于检测时序相关的故障。它分为两种类型：
• Slow-to-Rise（STR）：
节点从 0 到 1 的跳变过慢，无法在规定时间内完成。
• Slow-to-Fall（STF）：
节点从 1 到 0 的跳变过慢，无法在规定时间内完成。
Transition Fault 是 At-Speed 测试的基础，需要配合 OCC（On-Chip Clock Controller）在实际工作频率下进行测试。

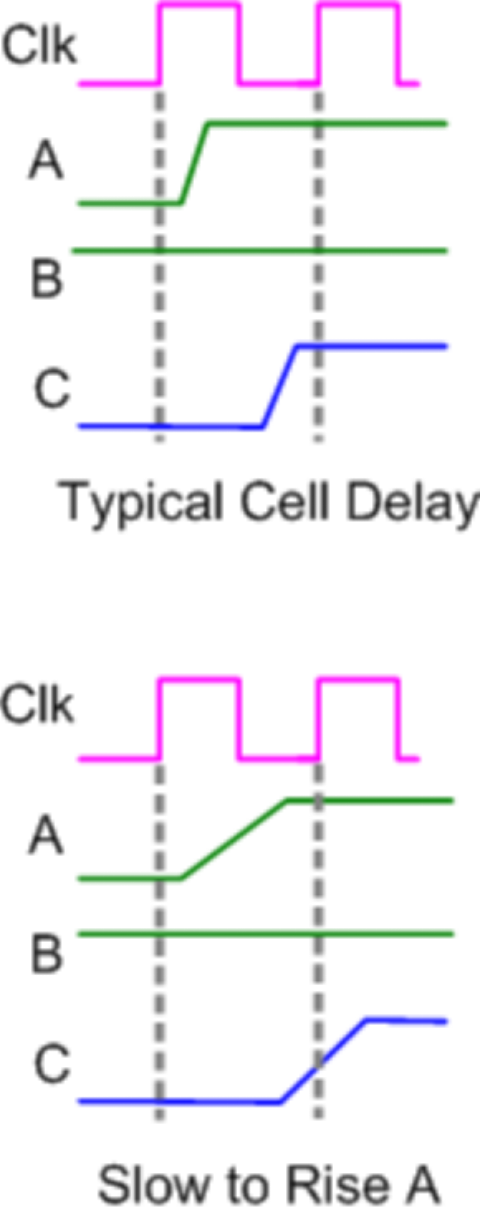

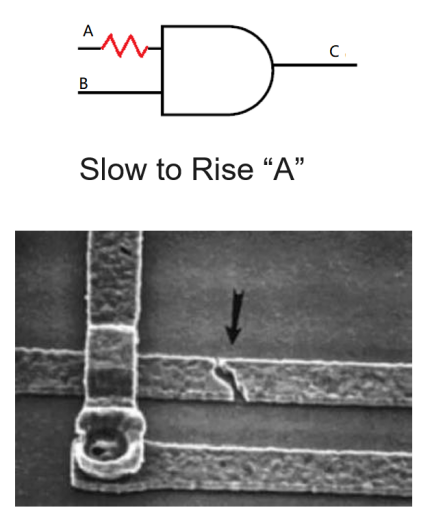

图4：Transition Fault 示意图 ------ Slow-to-Rise 与 Slow-to-Fall
图5：Transition Fault 的 Launch-Capture 测试原理
图6：Stuck-at Fault 与 Transition Fault 的对比
2.3 故障分类体系
ATPG 工具会将所有 Fault 按照一定的层次结构进行分类。故障分类的层次如下图所示，从顶层开始逐步细分：

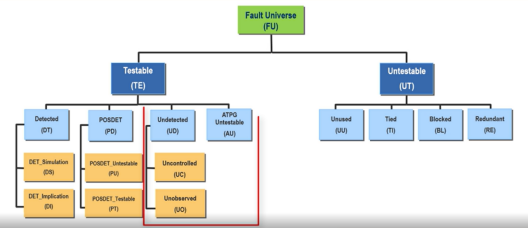

图7：故障分类层次图
Untestable Faults（不可测故障）
Untestable Faults 是指无论如何都无法被测试到的故障，包括以下几种：
• Unused（UU）：
电路中没有连接的点，无法控制也无法观察。
• Tied（TI）：
电路中被固定连接到 VDD 或 GND 的点。例如 Tied-to-VDD 的点对应 SA0 故障就是不可测的，因为它本身就是固定为 1 的。

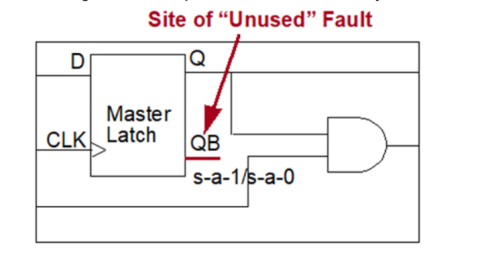

图8：Unused（UU）和 Tied（TI）故障示例

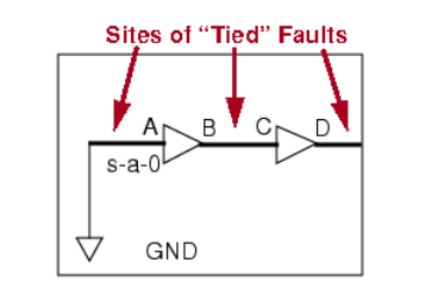

图9：Tied 故障的具体电路示例
• Blocked（BL）：
因为路径被阻塞而无法测试的故障，通常是因为控制或观察点不可达。
• Redundant（RE）：
冗余故障，即故障的存在不会改变电路的功能行为。这是设计中的冗余逻辑导致的。

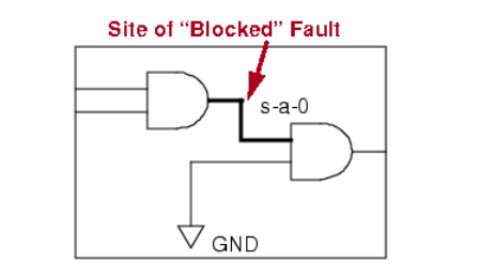

图10：Blocked（BL）故障示例

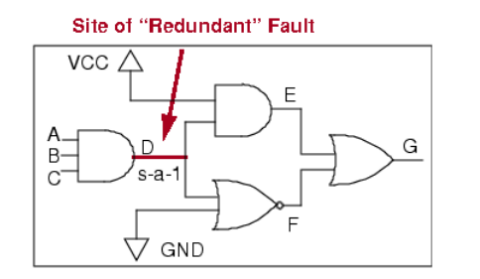

图11：Redundant（RE）故障示例
Testable Faults（可测故障）
Testable Faults 是理论上可以被测试到的故障，进一步细分为以下几类：
• Detected（DT）------ 已检测到的故障：
能够被 Pattern 检测到的故障，包括两种发现方式：
• Det_simulation（DS）：
当工具执行 Fault Simulation 时能够检测到的故障。
• Det_implication（DI）：
当工具执行 Learning Analysis 时能够检测到的故障。
• Possibly Detected（PD）------ 可能检测到的故障：
进一步分为：
• Posdet_testable（PT）：
潜在能够被检测到的故障。
• Posdet_untestable（PU）：
在 Pattern 产生过程中能够证明是 ATPG_untestable 的，并且很难被测到的 Posdet 故障。
ATPG Untestable Faults（AU）
ATPG_untestable 故障是指找不到相关 Pattern 能够检测到该故障，但也无法证明它们是 Redundant Fault。大部分原因是 Constraint 或 Limitation 导致的，常见分类包括：
|-----------|----------------------------|-----------------------------------------------------|
| AU 类型 | 全称 | 原因说明 |
| AU.SEQ | Sequential ATPG Untestable | 由于 non-scan 导致需要多个 capture 时钟 cycle 才能传递到 observe 点 |
| AU.PC | Pin Constraint | 由于 pin constraint 导致 fault 不可控或无法传递到 observe 点 |
| AU.TC | Tie Cell | 由于 capture 阶段 cell 是 TIE0/TIE1/TIEX 导致 fault 无法测试 |
| AU.BB | Black Box | 因为有 black-box 导致 fault 无法检测 |
Undetected Faults（UD）
Undetected Faults 是指无法检测到的故障，且无法证明它们是 Untestable 或 ATPG_untestable。工具会优先将其归类为 UO/UC 故障，然后通过推测 Pattern 将其分为具体的故障分类：
• Uncontrollable（UC）：
Undetected Fault，因为无法控制造成的。
• Unobserved（UO）：
Undetected Fault，因为无法传递到观察点的。
• UD.EAB：
与 EDT 压缩相关的故障。
• UD.AAB：
与 ATPG 工具的 Abort 相关的故障。
💡 Tip: 在实际项目中，ATPG_untestable（AU）和 Undetected（UD）是需要重点分析的故障类型。通过分析这些故障的来源，可以有针对性地优化设计或调整约束，提高覆盖率。
三、测试覆盖率指标
3.1 Test Coverage vs Fault Coverage
在芯片测试中，有两个经常被提到但容易混淆的概念：
• Test Coverage（测试覆盖率）：
能够被测试到的 Fault 占"应该被测试的 Fault"的比例。分子中排除了所有 Untestable Fault（UU、TI、BL、RE）。这是更有意义的指标。
• Fault Coverage（故障覆盖率）：
能够被测试到的 Fault 占整体 Fault 的比例。分子中包含了所有故障。由于分子包含了 Untestable Fault，数值通常低于 Test Coverage。

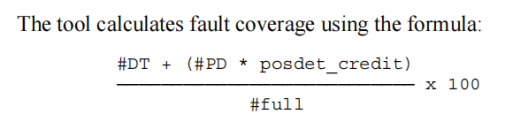

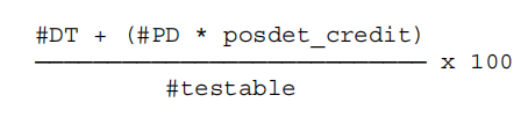

图12：Test Coverage 与 Fault Coverage 的计算公式对比
图13：Test Coverage 与 Fault Coverage 的关系图
3.2 ATPG Effectiveness
ATPG Effectiveness 是衡量 ATPG 工具效率的重要指标，它反映的是工具创建和分类 Fault 的能力。高的 ATPG Effectiveness 意味着工具能够更准确地分类故障，减少不确定的 UD 故障数量。
图14：ATPG Effectiveness 指标说明
💡 Tip: 在实际项目中，通常以 Test Coverage 作为主要考核指标。一般要求 Test Coverage 达到 95% 以上，对于关键设计甚至要求 99% 以上。
四、Tessent ATPG 工作流程
4.1 ATPG 工具基本流程
Tessent ATPG 的完整工作流程如下图所示，从工具调用到 Pattern 输出，可以分为几个主要阶段：

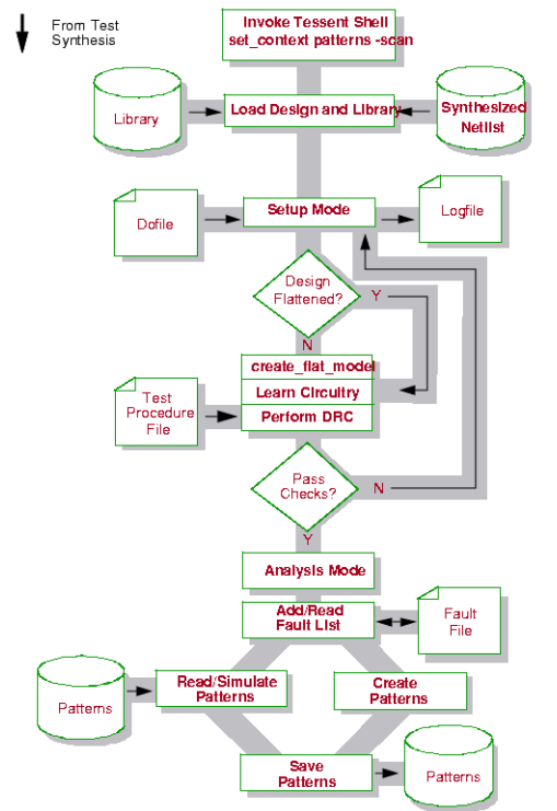

图15：Tessent ATPG 完整工作流程图
步骤一：调用工具与加载 Design
使用"tessent -shell"命令调用工具，并通过"set_context pattern -scan"命令进入 ATPG 模式。然后加载 post-scan 的 gate level design 及相关的 DFT library：
• read_verilog ------ 加载门级网表
• read_cell_library ------ 加载单元库
步骤二：Setup Mode
读入 library 及 netlist 后，工具自动进入 Setup Mode。在这个阶段可以执行多个任务，包括：
• 读入 SDC 约束文件
• 配置 DFT 相关信息
• 创建 setup 相关的配置信息
步骤三：退出 Setup Mode
当设置完相关的 Setup 信息后，工具退出 Setup Mode，并触发一系列自动执行活动：
• 创建 Flat Model：
将层次化的设计展平为单层模型，便于故障分析。
• Learning Analysis：
工具自动执行深入的电路行为分析，学习电路的逻辑关系，这对故障分类至关重要。
• Design Rule Checking（DRC）：
检查设计是否满足各种 DFT 规则要求，如果 DRC 不通过则无法继续。
步骤四：Analysis Mode
DRC 检查通过后，工具自动进入 Analysis Mode。在这个阶段可以设置 Pattern 相关的信息，包括：
• Pattern 类型配置（Basic Scan / At-Speed 等）
• Pattern 数量限制
• 测试约束设置
步骤五：创建 Pattern 与验证
• Create Pattern：
执行"create_patterns"命令，工具自动推 Pattern。可以修改相关的 constraint 来获得更高的 coverage。
• 验证 Pattern：
Pattern 创建完成后，在交付 Pattern 之前需要通过仿真的方式验证 Pattern 的正确性。
💡 Tip: DRC 是 ATPG 流程中的关键检查点。如果 DRC 报告有违例，必须先解决违例后才能继续下一步，否则生成的 Pattern 可能无效。
4.2 ATPG 输入与输出
Tessent ATPG 工具的输入输出如下图所示：

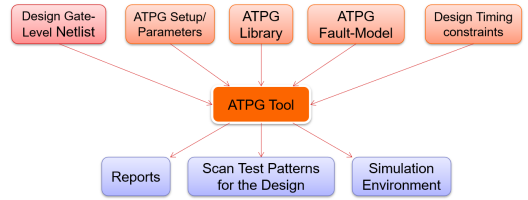

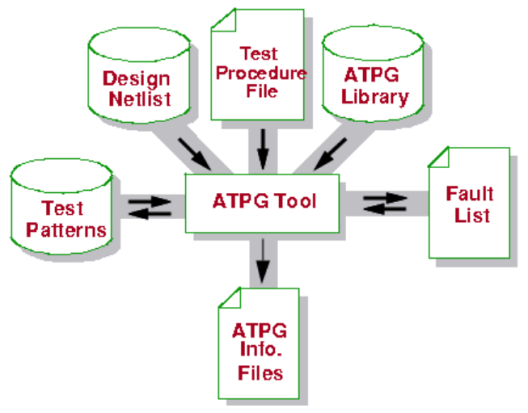

图16：ATPG 工具的输入与输出概览
ATPG 输入文件

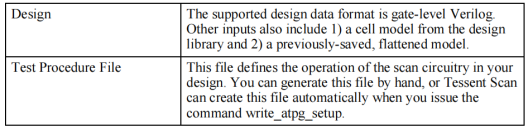

图17：ATPG 输入文件清单

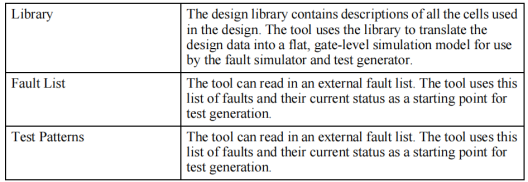

图18：ATPG 输入文件详细说明
ATPG 输出文件
ATPG 的输出主要包括三类文件：
• Test Patterns：
包含测试向量的文件，工具可以生成多种仿真器和 ASIC 厂商格式。
• ATPG Information Files：
包含 ATPG Session 相关信息的一组文件，例如 log 文件。
• Fault List：
以 ASCII 格式存储的内部故障信息文件，采用标准的 Tessent Fault Format。
五、本章总结
本章系统讲解了 ATPG 的基本概念、故障分类体系以及 Tessent ATPG 的完整工作流程。
① ATPG 的目标是自动生成测试向量，通过 Fault Simulation 验证哪些故障可以被检测到。
② Defect 是物理层面的电路缺陷，Fault 是逻辑层面的故障建模，ATPG 操作的对象是 Fault。
③ 故障分类从顶层分为 Untestable（UU、TI、BL、RE）和 Testable（DT、PD、AU、UD）两大类。
④ Test Coverage 排除了 Untestable Fault，是更有意义的考核指标；Fault Coverage 包含所有故障。
⑤ Tessent ATPG 流程从工具调用、加载 Design、Setup Mode、Learning Analysis、DRC、Analysis Mode 到 Pattern 创建与验证，形成完整的闭环。
故障分类完整对照表
|-------------------|--------|---------------------|-------------------|
| 类别 | 缩写 | 子类型 | 说明 |
| Untestable | UT | UU / TI / BL / RE | 无论如何都无法测试的故障 |
| Detected | DT | DS / DI | 能被 Pattern 检测到的故障 |
| Possibly Detected | PD | PT / PU | 可能被检测到的故障 |
| ATPG Untestable | AU | SEQ / PC / TC / BB | 因约束/限制无法测试，但非冗余 |
| Undetected | UD | UC / UO / EAB / AAB | 无法归类为上述类型的故障 |
Tessent ATPG 流程阶段总览表
|--------|---------------|-------------------------------------|--------------------------------------------|
| 阶段 | 工作模式 | 主要任务 | 关键命令 |
| 1 | Shell | 调用工具，进入 ATPG 模式 | tessent -shell / set_context pattern -scan |
| 2 | Setup Mode | 加载 Design，配置 DFT 信息 | read_verilog / read_cell_library |
| 3 | 自动执行 | 创建 Flat Model，Learning Analysis，DRC | 自动触发 |
| 4 | Analysis Mode | 配置 Pattern 相关信息 | 设置 Pattern 类型、约束等 |
| 5 | Pattern 创建 | 生成测试向量 | create_patterns |
| 6 | 验证 | 仿真验证 Pattern 正确性 | 仿真工具 |
