VLM 读图评测：先审计评分器，再判断读错还是算错

开源 AI 论文复现实验与代码解读 · 第五轮 / 072

面向研究生、科研新人和工程型研究者；检索与实验日期：2026-09-13。

复现价值：先确定测量对象

VLM 指同时处理视觉和语言输入的模型；OCR 是把图中的字符识别为文本。OCR 正确不保证回答正确，因为问题还可能要求匹配图例、读取单位或跨柱比较。把所有错误称为"幻觉"，会丢掉决定下一步实验的信息。

论文报告：Masry 等人的 ChartQA 发表于 Findings of ACL 2022，任务包含视觉指代和逻辑运算，模型结合图像特征与图表数据。Mathew、Karatzas、Jawahar 的 DocVQA 首次发表于二〇二〇年预印本，第三版对应 WACV 2021，强调文档图像上的问答与结构理解。两者说明，复制文本与理解图表关系应分开观察。ChartQA 出版页；DocVQA 第三版记录

本次复现的是测量环节：同一个输出经过不同实现是否仍获相同判定。先把评分器当成待检验程序，才能解释后续模型提升；这里既不复现原论文训练，也不转述未经重跑的性能数字。

核心思想与公式

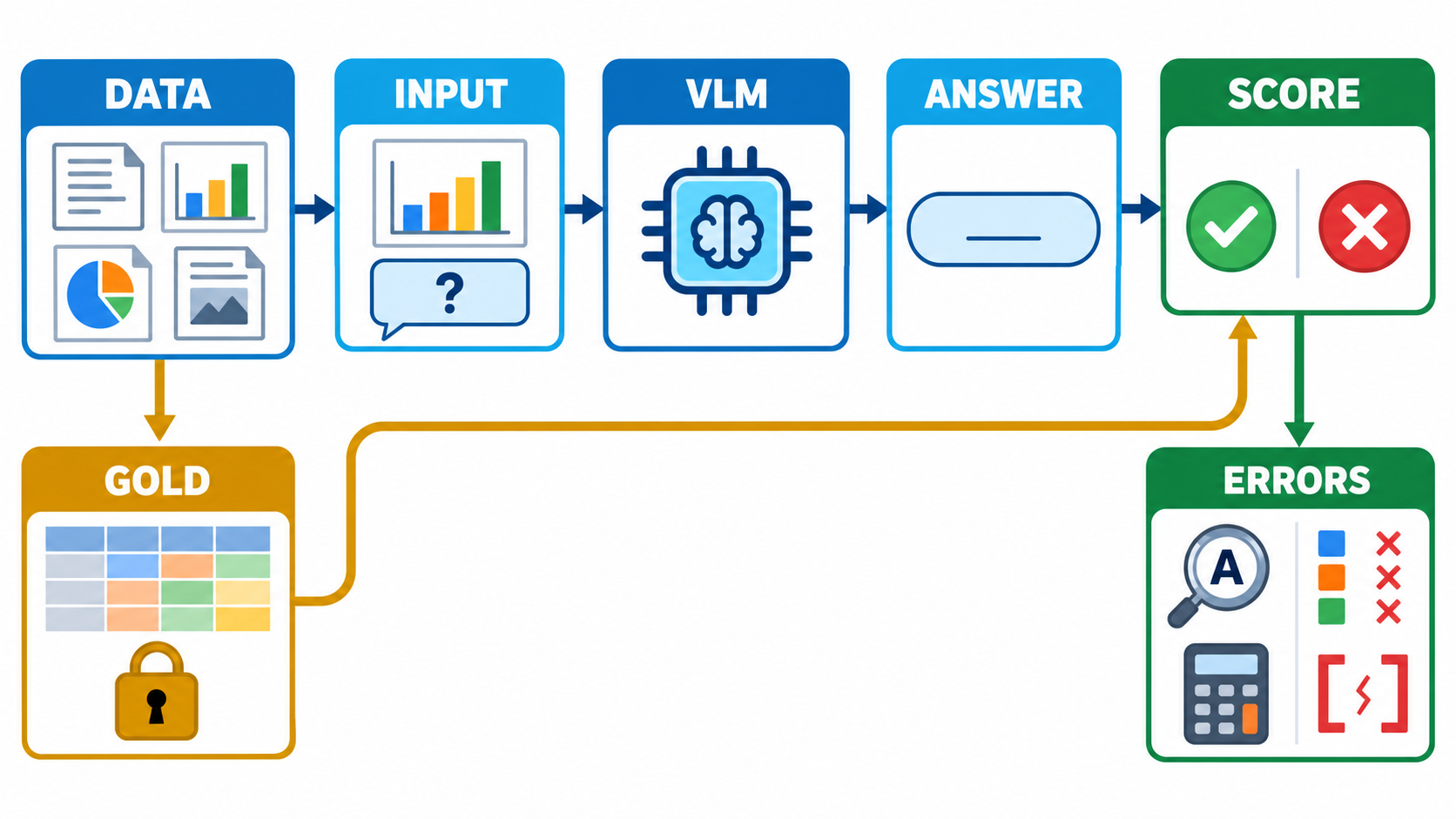

图示是后续完整实验的设计。模型只能收到图片与问题；标准答案另走评分支路。本次代码只执行答案、标准答案和评分之间的计算，图中的模型节点尚未运行。

数值宽松准确率允许一定误差。对非零标准值可写为

R ( g , p ) = 1 $∣ p - g ∣ ∣ g ∣ \leq 0.05$ . R(g,p)=\mathbf{1}\left $\\frac{\|p-g\|}{\|g\|}\\leq0.05\\right$ . R(g,p)=1 $∣g∣∣p-g∣\leq0.05$ .

其中 g g g 是标准数值， p p p 是预测数值，输出是零或一。ChartQA 论文第五节允许数值答案相差百分之五，非数值答案要求精确匹配。该指标容忍读数偏差，不能证明每个数字都对；零值怎样处理还需要实现约定。原论文第五节

文本侧使用归一化编辑相似度。编辑距离 d d d 是把一个字符串改成另一个所需的最少插入、删除和替换次数。本文诊断实现定义

s ( g , p ) = 1 − d ( g , p ) max ⁡ ( ∣ g ∣ , ∣ p ∣ ) , S i = max ⁡ g ∈ G i s ( g , p i ) 1 $s ( g , p i ) \> 0.5$ . s(g,p)=1-\frac{d(g,p)}{\max(|g|,|p|)},\qquad S_i=\max_{g\in G_i}s(g,p_i)\mathbf{1} $s(g,p_i)\>0.5$ . s(g,p)=1−max(∣g∣,∣p∣)d(g,p),Si=g∈Gimaxs(g,pi)1 $s(g,pi)\>0.5$ .

G i G_i Gi 是第 i i i 题允许的答案集合，长度按统一清理后的字符串计算；先对多参考答案取最佳匹配，再对题目求平均，得到 ANLS。空输出记零。严格边界与 Pix2Struct 的距离阈值形式一致，但本文额外统一空白并处理空串，因此属于显式诊断口径，不能直接冒充官方提交分数。Pix2Struct 指标实现

官方代码阅读路线

先读 ChartQA 仓库的数据结构：人工与机器生成问题分别存放，图片、底层表格、位置标注是不同资源。真实读图实验若把底层表格放进提示词，就改变了输入条件；人工表格适合用作单独的诊断对照。

再按 Qwen-VL 评测说明找到数据集配置与运行入口。不要先替换模型，再猜分数怎样计算。阅读顺序应是问题编号、输入拼接、生成参数、答案截取、指标调用。

本次静态核对 evaluate_vqa.py：relaxed_correctness 的首参数是标准答案，但聚合函数把模型答案放到首位，使非零数值比较按预测值作分母。另一处将零值转入字符串比较，导致数值相等不必然通过。这里说的是当日源码快照，不能据此断言所有版本都如此。

随后追踪 infographicsvqa_eval.py：编辑距离使用清理后的文本，长度却来自原始字符串，并保留相似度恰为一半的结果。这与本文口径不同，必须用边界样本对照。上述源文件已原样保存并记录哈希，实验仅提取评分函数执行，没有加载模型依赖；分支未锁定提交号，后续变化待人工核验。

最小实验与实际结果

入口是 minimal_eval.py，依赖与字段说明见 README。使用 Python 3.12.14 标准库，固定种子 72，生成二十份文档规格，每份包含八字符标识、青色与琥珀色两个数值。规格是结构化真值，没有渲染成图片，也没有交给识别模型。

每份规格构造四题：复制标识、读取青色数值、求两者差、求青色占总量的百分比。前五份组成开发集，其余十五份组成测试集；同文档的题目始终在同一集合。测试共六十题，其中文本十五题、数值四十五题。百分比答案先按题意保留两位小数，之后的扰动作用于这个已固定的标准答案。

在文章目录执行：

bash 复制代码

python3 -m py_compile code/minimal_eval.py code/audit_protocol.py
python3 code/minimal_eval.py
python3 code/audit_protocol.py

程序打印检查点，保存全部题目、预测、逐题分数和汇总。实际输出来自本次运行，不是示例日志。以下使用本文诊断口径；各列分母不同，不能合并成一个所谓综合准确率。

受控输出	全题精确匹配，六十题	文本 ANLS，十五题	数值宽松通过，四十五题
原样复制标准答案	1.000	1.000	1.000
数值统一增加百分之四	0.250	1.000	1.000
数值统一增加百分之六	0.250	1.000	0.000
四类定向错误	0.000	0.875	0.000
全部添加解释性前缀	0.000	0.000	0.000

四类错误分别是标识末位替换、读取另一系列、减法改成加法、百分数丢掉百分号。所有输出都是人为注入：满分行只证明正对照接通。百分之四组的数值精确通过率为零，却被宽松指标全部接受；八字符标识错一位仍得 0.875，说明相似度不等于标识有效。

独立审计重建了八十个标准答案、复核二百二十五条数值评分，并用九百六十一对短字符串比较两种编辑距离算法。缺失、重复、额外编号均被拒绝，重排输出不改变结果。

源码边界测试也实际通过：标准值一百、预测 105.2 时，按标准值分母拒绝，快照聚合函数接受；预测九十五则相反。标准字符串 0 与预测 0.0 在快照中不匹配。ANLS 独立入口对 abcd 和尾随十六个空格的 abxx 给出 0.9。注意上游生成脚本会先去掉尾部空白，该反例不能直接证明完整推理链也有同样表现。完整反例与结果

评测协议与数据构造

真实实验先冻结数据版本、文档划分和答案规范，再运行模型。最小记录应包含文档编号、图片校验值、问题、答案集合、单位、证据位置、操作类型及原始输出。题目编号必须稳定；同一图的裁剪版、压缩版和不同问题不能跨训练与测试泄漏。

本次规格验证了取值、差值和比例的真值生成逻辑。扩展为图像测试时，应把同一规格变成不同字号、分辨率和图例布局，每次只改变一个因素；同时人工复核图像确实表达了规格里的数值。清晰原图与低分辨率图组成配对样本，不应被当作独立文档扩充分母。这部分尚未执行，待人工核验。

设置三个输入条件：仅图片与问题、外部 OCR 加图片、人工校正表格加问题。第三项是给定正确中间信息的对照，不能作为端到端成绩。如果加入表格后仍错，才进一步检查运算和表达；若只在小字条件下降，也需要排除裁剪丢失和图像预处理差异。

所有条件固定提示词、权重、解码参数和输出预算。本文数值解析只接受单个有限十进制数及可选百分号，允许 50% 与 0.5 数值等价，不会删单位或从解释段落捞出一个数字。真实任务必须先规定回答单位，单位感知评分应另列，不能看到输出后临时改变解析规则。

报告同时保留官方口径与诊断口径、人工问题与自动问题、复制与运算子集。请求失败应保留为显式失败，不可悄悄缩小分母；置信区间宜按文档重采样。本文是确定性构造反例，没有做模型抽样或置信区间估计。

失败排查与证据边界

先查输入证据，再查中间绑定与运算，最后查输出解析。小字误识应观察对应区域；图例错配要核对颜色与系列；算术错要保存操作数；格式失败则比较原始答案与解析结果。仅凭最终一句话，通常不能唯一确定错误发生在哪一层。

作者推断：人工表格对照有助于定位感知瓶颈，但改变输入后也改变了任务难度，分数差不能机械地解释为纯 OCR 损失。模型生成的推理文字同样不是内部执行过程的证明，最好要求可重算的中间数值与独立证据。

本次故障标签来自注入程序，不是从真实预测自动识别出来的。真实字体、中文、曲线插值、多页文档、预训练污染及显存开销均未验证；原始数据集和权重未下载。官方完整推理、当前依赖兼容性及真实基准分数待人工核验。

后续科研问题

第一个问题是评分口径的敏感性：在固定真实输出上重算不同分母和边界，究竟影响多少题，模型排序是否变化？必须保留原始输出并按文档配对分析，本文反例只证明存在差异，不能估计普遍程度。

第二个问题是分辨率收益来自哪里：保持问题与解码预算不变，比较复制题、颜色绑定题和计算题的变化。如果提升只集中在字符识别，就不应概括为逻辑推理增强。

第三个问题是如何要求可验证证据：让模型同时给出读到的系列、操作数与答案，分别检查证据正确率和计算一致性。输出格式本身可能增加失败，因此需要与仅答结果的基线配对，测量收益和额外代价。

总结

读图评测首先是一项测量工作。明确输入条件、保存原始答案、审计评分边界，再用受控干预定位失败，才能把一张分数表转化为可靠的科研问题。这个最小实验提供的是可执行的协议检查起点；它不证明任何 VLM 已经具备读图能力。

参考资料

以下一手链接均于 2026-09-13 实际打开。源码为当日浮动分支，两个 Qwen-VL 文件另有本地哈希快照；DocVQA 全文访问失败，仅使用可访问的版本页支持题名与研究范围。

Ahmed Masry、Do Xuan Long、Jia Qing Tan、Shafiq Joty、Enamul Hoque，2022，ChartQA: A Benchmark for Question Answering about Charts with Visual and Logical Reasoning 。出版页；论文全文。
Minesh Mathew、Dimosthenis Karatzas、C. V. Jawahar，2020/2021，DocVQA: A Dataset for VQA on Document Images 。arXiv 第三版记录。
ChartQA 作者团队，官方数据与代码仓库，main。
Qwen-VL 团队，评测说明、VQA 入口、仓库收录的文档评分器，master。
Pix2Struct 作者团队，指标源码，main，用于核对严格距离阈值。
