Flink高级之Pattern API代码实现：序列语义、循环约束与匹配策略

摘要：CEP 篇讲了模式匹配的全景和 NFA 引擎，这篇把 Pattern API 本身磨透------它是 CEP 的"语言"，语法细节直接决定匹配结果。文章聚焦四件事：序列语义三兄弟（next/followedBy/followedByAny 的精确差异，用同一事件序列演示）、循环模式与组合约束（times/consecutive/allowCombinations/greedy 的搭配）、时间约束与匹配跳过策略（within + AfterMatchSkipStrategy）、完整 CEP 作业装配（含 PatternProcessFunction 超时处理）。每个知识点都配代码和真实踩坑，读完能写出"5 分钟内连续 3 次失败"这类模式而不再被误报/漏报困扰。

关键词：Flink Pattern API、CEP、next/followedBy/followedByAny、times/consecutive/allowCombinations、greedy、within、AfterMatchSkipStrategy、PatternProcessFunction、TimedOutPartialMatchHandler、代码实现

---

一、Pattern API：CEP 的"语言"，语法细节就是匹配结果

CEP 篇我们看了全景和 NFA 引擎，三个业务案例也跑通了。但很多同学在真实开发里会卡在"语法细节"上：为什么我写了 times(3) 结果还是误报？为什么 followedBy 和 followedByAny 结果不一样？为什么同一个模式跑出成百上千条告警？

答案都在 Pattern API 本身。这篇把它当一门小语言来拆：序列操作符、循环约束、时间与跳过策略、输出装配，每部分配代码和精确语义。

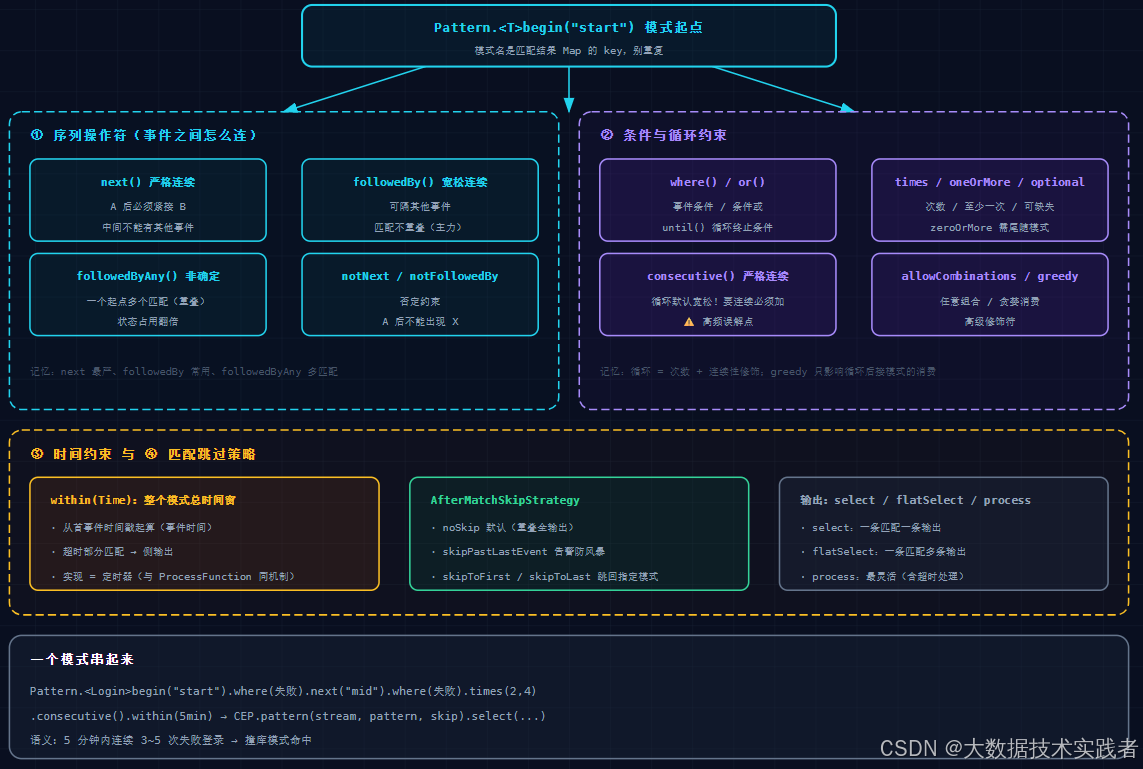

二、Pattern API 语法全景

一条模式 = 起点 + 序列操作符 + 条件 + 循环约束 + 时间 + 跳过策略。先记住骨架：

Pattern<Event, Event> p = Pattern
        .<Event>begin("start")            // 起点（模式名 = 结果 Map 的 key）
        .where(条件)                       // 事件条件
        .next("mid")                      // 序列操作符 + 下一个模式名
        .where(条件)
        .times(2).consecutive()           // 循环约束 + 连续性修饰
        .within(Time.minutes(5));         // 总时间窗

六个组件里，序列操作符和循环约束是最容易写错的两块，下面重点拆。

三、序列语义三兄弟：next / followedBy / followedByAny

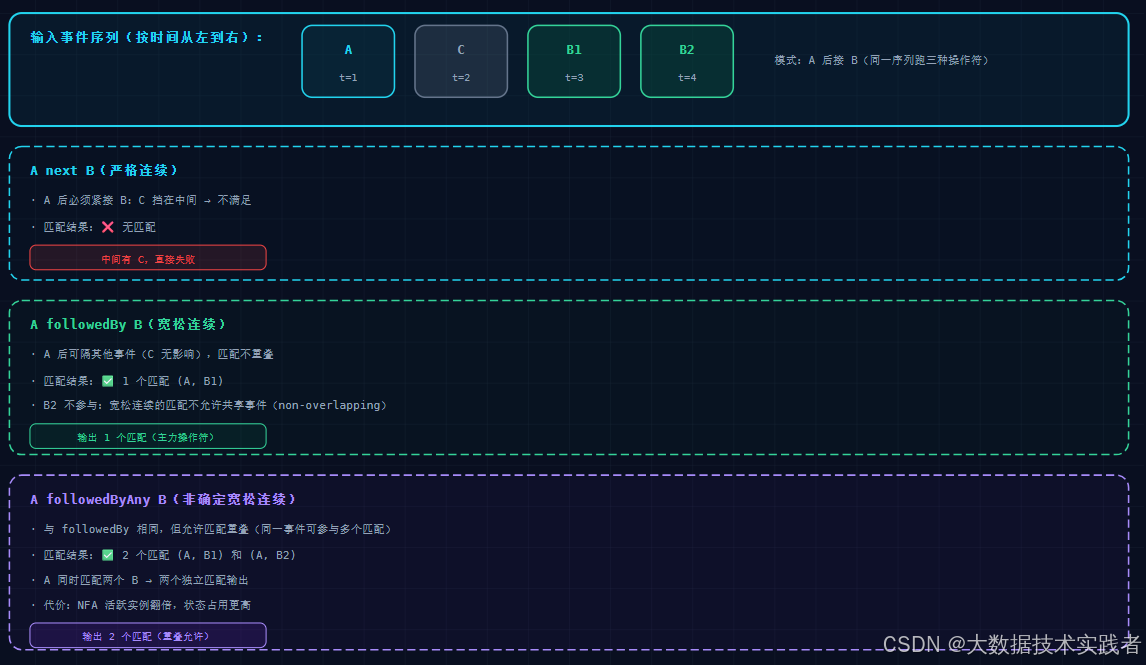

用一个具体事件序列验证三兄弟的差异。输入序列：A → C → B1 → B2（时间 t=1...4），模式都是"A 后接 B"：

// 输入：A(t=1) C(t=2) B1(t=3) B2(t=4)
// 注意：以下三个模式是独立的，分别绑定同一输入流跑

// ── ① A next B：严格连续 ──
Pattern<Event, Event> strict = Pattern
        .<Event>begin("a").where(e -> e.type == A)
        .next("b").where(e -> e.type == B);
// 结果：❌ 无匹配
// 原因：A(t=1) 后紧接的是 C，不是 B------严格连续要求 A 和 B 之间没有其他事件

// ── ② A followedBy B：宽松连续（主力操作符） ──
Pattern<Event, Event> relaxed = Pattern
        .<Event>begin("a").where(e -> e.type == A)
        .followedBy("b").where(e -> e.type == B);
// 结果：✅ 1 个匹配 (A, B1)
// 说明：C 被跳过；B2 不参与------宽松连续的匹配不允许共享事件（non-overlapping）
// 即 A 只能匹配一个 B

// ── ③ A followedByAny B：非确定宽松连续 ──
Pattern<Event, Event> nonDet = Pattern
        .<Event>begin("a").where(e -> e.type == A)
        .followedByAny("b").where(e -> e.type == B);
// 结果：✅ 2 个匹配 (A, B1) 和 (A, B2)
// 说明：与 followedBy 相同（可隔事件），但允许匹配重叠------同一个 A 匹配两个 B
// 代价：NFA 活跃实例翻倍，状态占用更高

三兄弟的差别浓缩成一句话：next/followedBy 决定"中间能不能隔事件"，followedBy/followedByAny 决定"匹配能不能重叠"。工程选型：默认 followedBy；要求紧邻（如"两次失败之间不能有成功"）用 next；确实需要"一个起点多个匹配"（如一个告警源关联多个故障事件）才用 followedByAny。

四、循环模式与组合约束：times 的默认语义是"宽松"的

循环模式（times/oneOrMore）是误报重灾区，因为 Flink 循环模式默认是宽松连续：

// ⚠️ 默认宽松：times(3) 允许中间夹着不匹配的事件
Pattern<Event, Event> loose = Pattern
        .<Event>begin("f").where(e -> e.type == FAIL).times(3);
// 输入 [F1, OK, F2, F3] → ✅ 匹配！（F1 后夹了 OK 也算）

// ✅ 严格连续：必须 consecutive()
Pattern<Event, Event> strict = Pattern
        .<Event>begin("f").where(e -> e.type == FAIL).times(3).consecutive();
// 输入 [F1, OK, F2, F3] → ❌ 不匹配（中间有 OK）
// 输入 [F1, F2, F3]      → ✅ 匹配

// 更多组合：
Pattern<Event, Event> combo = Pattern
        .<Event>begin("f").where(e -> e.type == FAIL)
        .times(2, 4)                          // 2~4 次
        .consecutive()                        // 严格连续
        .greedy()                             // 贪婪：尽可能多消费（影响后续模式）
        .followedBy("s").where(e -> e.type == SUCCESS);

// oneOrMore + until：循环直到出现某类事件
Pattern<Event, Event> loop = Pattern
        .<Event>begin("f").where(e -> e.type == FAIL)
        .oneOrMore()                          // 至少一次
        .until(e -> e.type == RESET);         // 出现 RESET 停止循环

// optional：该环节可缺失（如"可选的二次确认"）
Pattern<Event, Event> opt = Pattern
        .<Event>begin("login").where(e -> e.type == LOGIN)
        .next("verify").where(e -> e.type == VERIFY).optional()
        .next("ok").where(e -> e.type == OK);

记忆口诀：循环 = 次数（times/oneOrMore）+ 连续性（consecutive/allowCombinations）+ 消费方式（greedy）。三个最常踩的：

1. times(3) 不连续 → 误报；业务上"连续 N 次"必须加 consecutive()；
2. greedy() 只影响"循环后还接模式"的场景------贪婪会让循环尽可能多吃，留给后续模式的更少；
3. zeroOrMore() 后面必须再接其他模式，否则循环永远等不到终止。

五、时间约束与匹配跳过策略

5.1 within：总时间窗口

Pattern<Event, Event> p = Pattern
        .<Event>begin("a").where(...)
        .next("b").where(...)
        .within(Time.minutes(10));   // 整个模式必须在 10 分钟内完成（事件时间）

within 从首事件的时间戳 起算，超时部分匹配走侧输出（需要配合 select/flatSelect/process 的超时参数）。事件时间模式下没配 watermark，within 超时永远不触发------这是 CEP 篇就强调过的红线。

5.2 AfterMatchSkipStrategy：匹配完成之后，哪些事件还能复用

同一个模式，skip 策略不同，输出数量天差地别：

// 输入：A1 A2 B（模式 A followedBy B）
// 不配 skip（默认 noSkip）：
//   匹配 (A1, B) 和 (A2, B)？------noSkip 允许重叠匹配全部输出
//   若 B 同时被 A1、A2 匹配，输出 2 条告警 → 告警风暴

// skipPastLastEvent()：匹配完成后，跳过本次匹配的全部事件
PatternStream<Event> ps1 = CEP.pattern(stream, p,
        AfterMatchSkipStrategy.skipPastLastEvent());
// 输出 1 条 (A1, B)，A2 不再参与 → 告警防风暴首选

// skipToFirst("a")：跳过直到回到模式 "a" 的位置重新开始
PatternStream<Event> ps2 = CEP.pattern(stream, p,
        AfterMatchSkipStrategy.skipToFirst("a"));
// 输出多条，但每次匹配都从最近的 A 重新累积 → 适合"连续多次命中都要告警"的场景

工程判断：告警类默认 skipPastLastEvent（同一批事件只告警一次）；要"每次触发都记录"用 noSkip 但务必评估状态量；skipToFirst/skipToLast 用于复杂模式回跳。

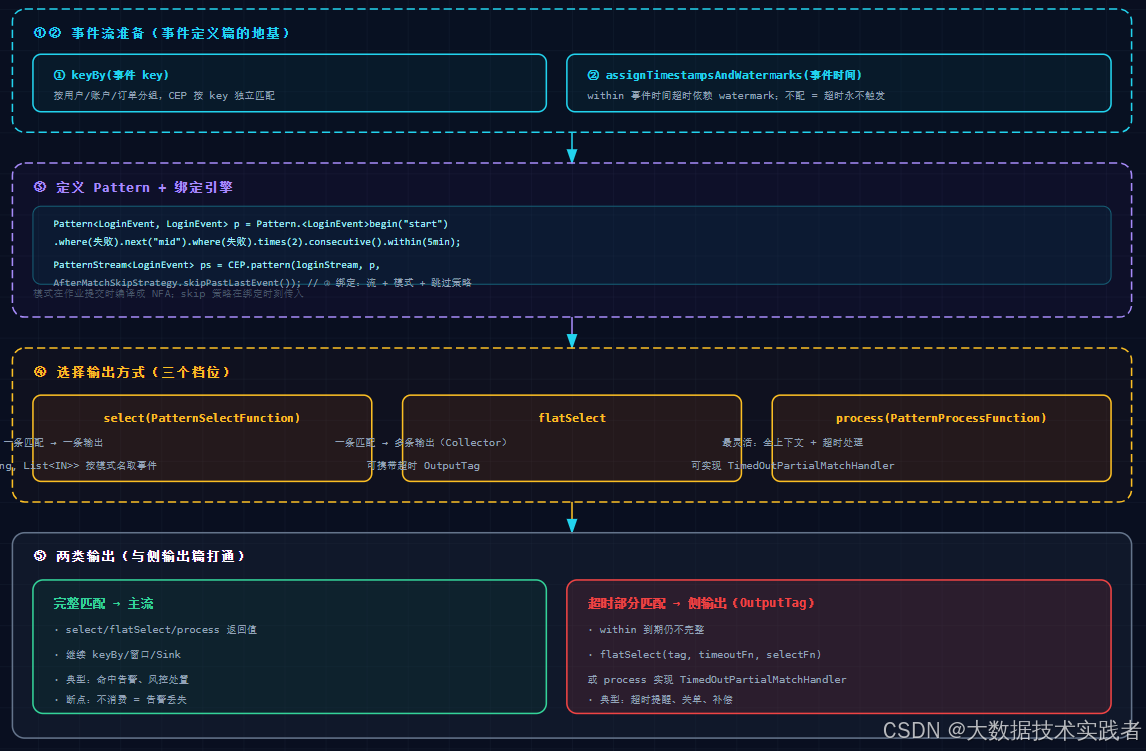

六、完整 CEP 作业装配：从事件流到匹配输出

五步装配，缺一不可。以"10 分钟内下单未支付"为例，用最灵活的 PatternProcessFunction 完整实现（含超时侧输出）：

// 依赖：flink-cep artifact（1.x）或 flink-core（2.x FLIP-303）
import org.apache.flink.cep.CEP;
import org.apache.flink.cep.PatternStream;
import org.apache.flink.cep.pattern.Pattern;
import org.apache.flink.cep.pattern.conditions.SimpleCondition;

// ① keyBy：按订单分组，CEP 按 key 独立匹配
KeyedStream<OrderEvent, String> keyed = orders.keyBy(OrderEvent::getOrderId);

// ② 事件时间：within 超时依赖 watermark（事件定义篇的地基）
DataStream<OrderEvent> withTime = keyed.assignTimestampsAndWatermarks(
        WatermarkStrategy.<OrderEvent>forBoundedOutOfOrderness(Duration.ofSeconds(5))
                .withTimestampAssigner((e, ts) -> e.getEventTs()));

// ③ 模式定义：下单 → 10 分钟内必须支付
Pattern<OrderEvent, OrderEvent> p = Pattern
        .<OrderEvent>begin("order").where(e -> e.type == CREATE)
        .followedBy("pay").where(e -> e.type == PAY)
        .within(Time.minutes(10));

// ④ 绑定：流 + 模式 + 跳过策略
PatternStream<OrderEvent> ps = CEP.pattern(withTime, p,
        AfterMatchSkipStrategy.skipPastLastEvent());

// ⑤ 输出：PatternProcessFunction（最灵活，支持超时处理）
OutputTag<OrderEvent> timeoutTag = new OutputTag<OrderEvent>("timeout") {};
DataStream<String> result = ps.process(
        new PatternProcessFunction<OrderEvent, String>() {

            // 完整匹配：下单后 10 分钟内支付
            @Override
            public void processMatch(Map<String, List<OrderEvent>> match,
                                     Context ctx, Collector<String> out) {
                out.collect("PAID:" + match.get("pay").get(0).getOrderId());
            }

            // 超时部分匹配：只有 order 没有 pay → 侧输出
            @Override
            public void handleTimeout(Map<String, List<OrderEvent>> partial,
                                      long ts, Context ctx) throws Exception {
                ctx.output(timeoutTag, partial.get("order").get(0));
            }
        });

// 超时订单 → 关单/提醒链路；正常支付 → 继续加工
DataStream<OrderEvent> timeoutOrders = result.getSideOutput(timeoutTag);

PatternProcessFunction 相比 select 的两个优势：processMatch 和 handleTimeout 可以同时实现（select 要传两个函数+tag 三参）；Context 还能访问当前时间戳、做侧输出------完整匹配和超时两条链路在一个类里收口，可读性更好。

七、实战避坑清单

1. times 默认宽松连续：要"连续 N 次"必须 consecutive()------误报头号来源；
2. next vs followedBy：中间能否隔事件；followedByAny 允许重叠但状态翻倍；
3. greedy 只影响循环后续模式：别在无后续模式的循环上用，没效果还难懂；
4. zeroOrMore 必须尾随模式：否则循环永远等待，作业状态膨胀；
5. within + watermark 配套：事件时间没配 assignTimestampsAndWatermarks，超时永不触发；
6. skip 策略必选：告警场景 skipPastLastEvent 防风暴；noSkip 要评估状态量；
7. 模式名是结果 key：match.get("order") 的名字必须和 begin/next 里的完全一致，拼错 = 运行期 NPE；
8. 超时处理必须有出口：handleTimeout 不写，超时部分匹配静默丢弃。

八、总结：我的判断

Pattern API 是 CEP 的价值所在------用声明式语法替代手写状态机。它的小语言只有二十来个方法，但组合语义非常丰富：三兄弟管序列、times/consecutive 管循环、within/skip 管时间与去重。我的三条实操建议：

1. 先画事件序列图再写模式：把输入序列按时间画出来，标注哪些算命中、哪些不算，再对应到操作符------三兄弟的语义错误几乎都能在画图阶段消灭；
2. 循环模式默认加 consecutive：除非业务明确允许中间夹事件，否则"连续"语义十有八九是对的；
3. 告警场景默认 skipPastLastEvent + 超时侧输出：匹配数量可控、超时兜底不丢，两条链路都有归宿。
