Bootloader、App 和升级分区之间是什么关系？

Bootloader、App 和升级分区之间是什么关系？

在嵌入式设备中，固件升级通常不是简单地"把新程序写进去"。

一个完整的升级系统，通常包含三个重要部分：

• Bootloader：启动程序
• App：业务应用程序
• 升级分区：临时存放新固件的区域

它们共同完成设备的启动、运行、升级和回滚。

一句话概括：

Bootloader 负责选择和启动，App 负责实现功能，升级分区负责暂存新固件并保障升级安全。

---

一、设备上电后，谁先运行？

设备上电或复位后，CPU 通常会从固定地址开始执行代码，这个地址一般指向 Bootloader。

典型启动流程如下：

设备上电
   ↓
Bootloader 启动
   ↓
初始化时钟、RAM、看门狗等硬件
   ↓
检查升级标志
   ↓
校验 App 固件
   ↓
决定启动旧 App、新 App 或升级模式
   ↓
跳转到 App
   ↓
App 开始运行

所以，Bootloader 的运行时机早于 App。

App 并不是设备上电后第一个运行的程序，它需要等待 Bootloader 完成检查后，才能获得 CPU 的控制权。

---

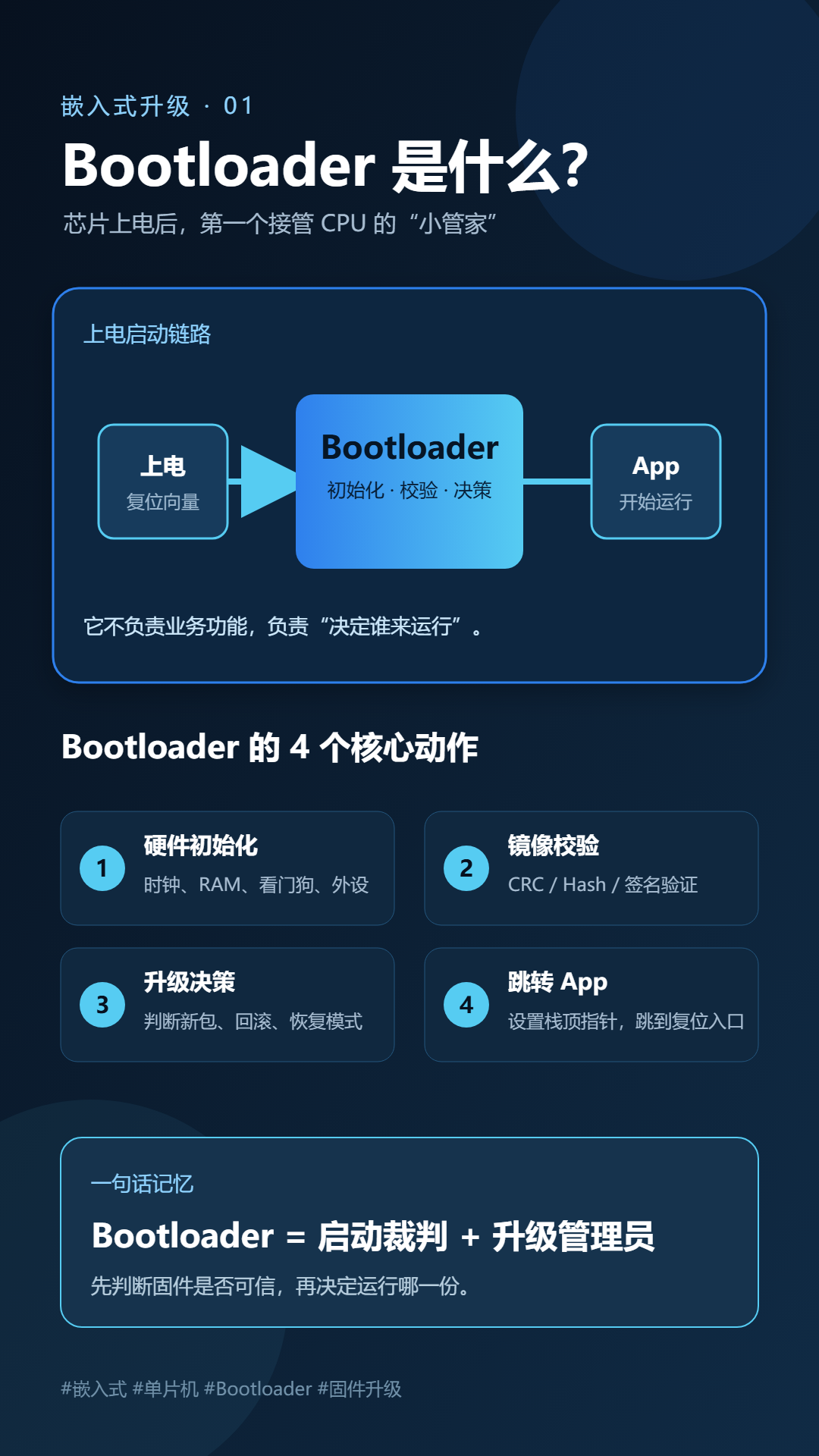

二、Bootloader 是什么？

Bootloader 可以理解为设备中的"启动管家"或"系统引导程序"。

它通常位于 Flash 的固定区域，并且不会频繁变化。设备每次上电时，Bootloader 都会先执行。

Bootloader 的主要职责

1. 初始化基础硬件

Bootloader 一般会完成一些最基本的硬件初始化，例如：

• 设置系统时钟
• 初始化 SRAM
• 配置看门狗
• 初始化 Flash
• 初始化串口、USB、CAN、以太网等升级接口
• 检查按键或升级触发条件

Bootloader 不一定会初始化所有外设，它通常只初始化启动和升级所必需的硬件。

---

2. 检查是否需要升级

Bootloader 可以通过多种方式判断设备是否需要进入升级流程：

• 检查 Flash 中的升级标志
• 检查是否存在有效的新固件
• 检查是否按下升级按键
• 检查上位机是否发送升级命令
• 检查 App 是否请求进入升级模式
• 检查上一次升级是否异常中断

例如，可以在固定地址保存一个升级标志：

#define UPDATE_FLAG_ADDR  0x0800F000
#define UPDATE_REQUEST    0x5AA55AA5

App 收到升级命令后，把标志写入 Flash，然后重启设备。

Bootloader 启动后读取这个标志：

if (read_update_flag() == UPDATE_REQUEST)
{
    enter_upgrade_mode();
}
else
{
    jump_to_app();
}

---

3. 校验 App 固件

Bootloader 不能直接相信 Flash 中的程序，需要先判断固件是否完整、合法。

常见校验方式包括：

• CRC 校验
• MD5 校验
• SHA-256 校验
• 数字签名校验
• 固件版本校验
• 固件长度校验
• 固件头信息校验

一个简单的固件头可能包含：

固件标识
固件版本号
固件长度
固件 CRC
编译时间
硬件型号
数字签名

Bootloader 校验通过后，才会跳转到 App。

如果校验失败，就不能直接运行这份固件，否则可能出现：

• 程序跑飞
• 设备无法启动
• 反复重启
• 设备变砖

---

4. 跳转到 App

当 Bootloader 确认 App 有效后，就会跳转到 App 的入口地址。

跳转前一般需要完成以下操作：

1. 关闭中断
2. 停止 Bootloader 使用的外设
3. 清除中断状态
4. 设置 App 的栈顶指针
5. 获取 App 的复位入口地址
6. 跳转到 App 的复位处理函数

以 Cortex-M 单片机为例，App 起始地址可能是：

#define APP_START_ADDR  0x08010000

跳转逻辑通常类似：

typedef void (*app_entry_t)(void);

uint32_t app_stack = *(volatile uint32_t *)APP_START_ADDR;
uint32_t app_reset = *(volatile uint32_t *)(APP_START_ADDR + 4);

__set_MSP(app_stack);

app_entry_t app_entry = (app_entry_t)app_reset;
app_entry();

需要注意，实际项目中还要根据芯片型号处理中断向量表、Cache、MPU 和外设复位等问题。

---

三、App 是什么？

App 是设备真正执行产品功能的程序，也可以称为应用固件或业务固件。

例如：

• 智能锁的密码识别
• 温湿度计的数据采集
• 电机控制器的控制算法
• 传感器数据上传
• 蓝牙通信
• 屏幕显示
• 按键处理
• 网络通信
• 参数存储

Bootloader 负责"启动谁"，App 负责"设备具体做什么"。

---

四、App 固件内部通常包含什么？

一个典型的 App 固件通常由以下部分组成：

+---------------------------+
| 中断向量表                |
+---------------------------+
| 复位入口                  |
+---------------------------+
| 程序代码 .text            |
+---------------------------+
| 只读常量 .rodata          |
+---------------------------+
| 已初始化数据 .data        |
+---------------------------+
| 未初始化数据 .bss         |
+---------------------------+
| 用户参数 / 配置区域       |
+---------------------------+
| 固件校验信息              |
+---------------------------+

1. 中断向量表

中断向量表中保存了：

• 初始栈顶地址
• 复位处理函数地址
• 各种中断服务函数地址

Bootloader 跳转到 App 时，实际上会使用 App 自己的向量表。

---

2. 程序代码

程序代码包括：

• 主函数
• 驱动程序
• 通信协议
• 控制算法
• 数据处理逻辑
• 状态机
• 故障处理逻辑

这些代码最终会被编译、链接，并生成 .bin、.hex 或 .elf 文件。

---

3. 版本信息和校验信息

为了支持可靠升级，App 固件通常会携带一些元数据：

产品型号：DEVICE_A
硬件版本：V2.0
软件版本：V1.3.5
固件长度：128 KB
CRC 校验值：0x12345678

Bootloader 可以根据这些信息判断：

• 固件是否属于当前设备
• 固件版本是否可以升级
• 固件是否完整
• 固件是否被篡改

---

五、升级分区是什么？

升级分区是 Flash 中专门用于存放新固件的区域。

它也可以叫：

• Download 分区
• OTA 分区
• Secondary 分区
• Backup 分区
• App B 分区
• 暂存分区

升级分区的核心作用是：

让新固件先写入一个独立区域，验证成功后再切换运行。

这样可以避免直接覆盖当前正在运行的 App。

---

六、为什么不能直接覆盖当前 App？

假设设备只有一个 App 区域，升级时直接擦除并写入新固件。

如果升级过程中发生以下情况：

• 设备突然断电
• 通信中断
• Flash 写入失败
• 固件数据不完整
• CRC 校验失败
• 看门狗复位

那么原来的 App 可能已经被破坏，新 App 又没有写完整，设备就无法再次启动。

这就是常说的"设备变砖"。

因此，更可靠的方式是：

当前 App 继续运行
        ↓
新固件下载到升级分区
        ↓
完整校验新固件
        ↓
重启设备
        ↓
Bootloader 切换到新固件

---

七、典型的 Flash 分区方式

一种常见的分区结构如下：

Flash 起始地址
+---------------------------+
| Bootloader                |
+---------------------------+
| App A：当前运行版本       |
+---------------------------+
| App B：升级分区           |
+---------------------------+
| 参数区 / 标志位 / 日志区   |
+---------------------------+
Flash 结束地址

例如：

0x08000000 - 0x0800FFFF：Bootloader
0x08010000 - 0x0807FFFF：App A
0x08080000 - 0x080EFFFF：App B
0x080F0000 - 0x080FFFFF：参数和升级标志

具体地址需要根据以下因素进行设计：

• 芯片 Flash 容量
• Bootloader 大小
• App 固件大小
• 是否采用双分区
• 是否需要保存参数
• 是否需要加密和签名
• 是否需要保存升级日志

---

八、一次完整升级流程

下面以 App A 正在运行、App B 作为升级分区为例。

第一步：App 请求升级

用户通过手机、上位机或云端发起升级。

App 收到升级命令后，进入升级准备状态：

停止非必要任务
保存设备参数
设置升级标志
重启设备

---

第二步：Bootloader 进入升级模式

设备重启后，Bootloader 读取升级标志，判断需要进入升级流程。

此时 Bootloader 可能通过以下接口接收固件：

• UART
• USB
• CAN
• RS485
• Ethernet
• Wi-Fi
• BLE
• 4G

---

第三步：新固件写入升级分区

Bootloader 将接收到的新固件写入 App B 区域。

写入过程中需要注意：

• 按 Flash 擦除粒度擦除
• 按芯片要求对齐写入
• 进行分包传输
• 对每个数据包校验
• 记录当前写入偏移
• 处理断点续传
• 防止越界写入

---

第四步：校验新固件

写入完成后，Bootloader 对 App B 进行完整校验：

固件长度是否正确？
固件 CRC 是否正确？
产品型号是否匹配？
硬件版本是否兼容？
数字签名是否有效？
版本号是否允许升级？

只有全部通过，才允许切换。

---

第五步：设置启动标志

校验通过后，Bootloader 或升级程序会设置启动标志：

BOOT_TARGET = APP_B
IMAGE_STATE = PENDING

然后重启设备。

---

第六步：试运行新 App

Bootloader 再次启动后，发现 App B 处于待确认状态，于是尝试启动 App B。

新 App 启动后，需要完成自检，例如：

• 外设初始化成功
• 参数读取成功
• 通信正常
• 关键任务正常运行
• 看门狗没有异常复位

如果自检成功，App B 将状态修改为：

IMAGE_STATE = CONFIRMED

此时 App B 成为正式运行版本。

---

第七步：升级失败时自动回滚

如果 App B 启动失败，或者在规定时间内没有完成确认，Bootloader 会认为升级失败。

然后执行回滚：

启动 App A
清除 App B 的待确认标志
记录升级失败原因

这样设备仍然可以使用旧版本运行。

---

九、A/B 分区和单分区有什么区别？

单分区升级

Bootloader + App

升级时直接覆盖原来的 App。

优点：

• 占用空间小
• 设计简单
• 成本较低

缺点：

• 断电容易变砖
• 回滚困难
• 对升级流程要求高

---

A/B 双分区升级

Bootloader + App A + App B

一个分区运行，另一个分区接收升级包。

优点：

• 升级过程更安全
• 支持快速回滚
• 可以保留旧版本
• 适合 OTA 和无人值守设备

缺点：

• 需要更大的 Flash
• 分区管理更复杂
• 需要设计版本和状态管理

对于工业设备、智能家居、车载设备和远程 OTA 产品，A/B 分区通常更加可靠。

---

十、三者之间的关系

可以用下面这句话理解：

Bootloader：负责启动和选择
App：负责设备功能
升级分区：负责暂存和保护

它们的关系如下：

设备上电
   ↓
Bootloader 先运行
   ↓
检查 App 和升级分区
   ↓
选择有效固件
   ↓
跳转到 App
   ↓
App 执行业务功能
   ↓
需要升级时，将新固件写入升级分区
   ↓
Bootloader 校验并切换版本

---

十一、开发中最容易踩的坑

1. Bootloader 和 App 的地址不一致

链接脚本、烧录地址和跳转地址必须保持一致。

例如 App 实际链接地址是：

0x08010000

但 Bootloader 却跳转到了：

0x08000000

就会导致程序无法正常启动。

---

2. 忘记修改 App 的中断向量表

App 不再位于 Flash 起始地址后，需要重新设置向量表偏移。

Cortex-M 中通常需要配置：

SCB->VTOR = APP_START_ADDR;

否则中断可能跳转到错误地址。

---

3. 跳转前没有关闭中断和外设

Bootloader 使用过的中断、定时器或串口，如果没有清理，可能干扰 App 的正常运行。

---

4. 没有做固件完整性校验

只判断"有没有数据"是不够的，必须校验：

• 长度
• CRC
• 版本
• 型号
• 签名

---

5. 升级标志没有设计状态机

建议至少区分以下状态：

EMPTY       空分区
DOWNLOADING 下载中
DOWNLOADED  下载完成
VERIFIED    校验通过
PENDING     待启动确认
CONFIRMED   启动成功
ROLLBACK    需要回滚

如果只使用一个简单标志位，遇到断电或异常复位时，很难判断当前处于什么状态。

---

十二、总结

Bootloader、App 和升级分区并不是三个互相独立的程序区域，而是一套完整的启动和升级体系。

• Bootloader：设备上电后首先运行，负责初始化、校验、升级和跳转。
• App：实现设备的核心业务功能，是用户真正使用的程序。
• 升级分区：存放待升级的新固件，避免直接破坏当前运行版本。
• A/B 分区：通过保留新旧两份固件，实现安全升级和失败回滚。

最终可以记住这句话：

Bootloader 是门卫，App 是业务主体，升级分区是新版本的候场区，也是设备升级失败时的安全保障。
