0x01 第七步：让多边形动起来与现代骨骼系统的算力深渊
紧接上一期的 Windows 画图程序思维模型。现在，我们的多边形三角形不仅被油漆桶涂满了颜色，甚至还在 4KB TMEM 料桶的高频 DMA 饱和轰炸下，如同贴瓷砖一般被无缝拼上了精美的皮肤材质。
现在，我们要迎来【中篇：肉体渲染思维模型】的最终闭环，去解决 3D 舞台上最后一个让多边形真正活过来的部件：我们要让这个马里奥迈开双腿，在 3D 的世界里真正奔跑起来。
在现代游戏开发中，我们对这一步习以为常。现代引擎（如 Unreal、Unity）使用的是一套完美的 骨骼网格体系统（Skeletal Mesh System）：
- 现代皮肉共生 ：程序员在模型内部建立一套不显示的虚拟"骨骼"关节节点，外面的多边形皮肤网格（Mesh）通过**顶点权重（Vertex Weights）**绑定在骨骼上。当骨骼关节发生旋转时，外面的皮肤顶点指针会通过复杂的数学公式自动发生物理形变，让皮肤呈现出肌肉拉伸般的肉体质感。
然而，当 1996 年的程序员试图在 N64 的物理芯片拓扑上跑这套"骨骼网格体形变"时，他们会瞬间撞上一堵算力毁灭性塌陷的物理深渊：
- 矩阵形变微码（Matrix Skinning）的体量灾难：骨骼网络体动画要求对每一个皮肤顶点的物理指针，高频、实时地乘以多个关节矩阵的复合乘积。
- IMEM 4KB 铁牢的物理死锁 ：我们前面聊过，几何包工头 RSP 芯片用来存放当前工作守则（微码 Microcode）的 IMEM 空间，物理上限被死死锁死在了 4096 字节（4 KB） ！在 90 年代中期，官方的首发微码（如
Fast3D）为了确保 3D 矩阵投影的绝对精度，已经把这 4KB 的指令空间塞得水泄不通，根本没有任何富余的晶体管空间去写一套支持"多矩阵动态顶点加权形变"的矢量微码。如果强行用 CPU 去算，那颗 93MHz 的主 CPU 会瞬间卡死在每秒数十万次的浮点模拟中。

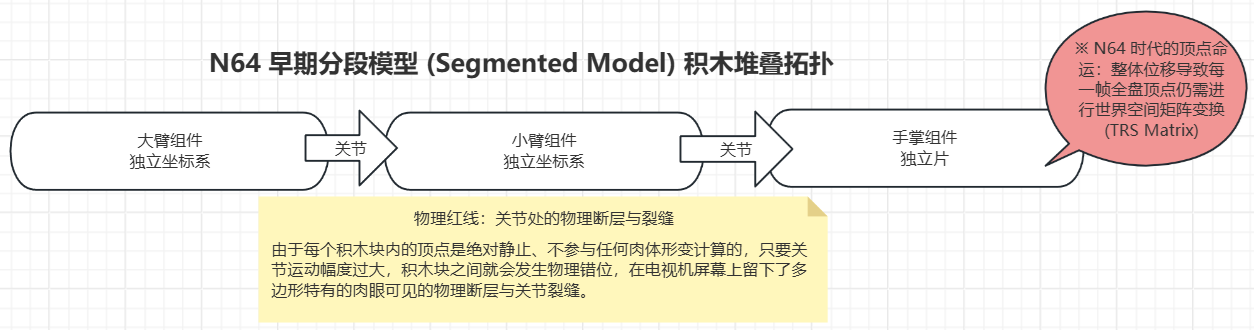

0x02 破局算法：在蛮荒时代搭建"分段式积木拼装车（Segmented Models）"
既然无法在硬件层搞定平滑的肉体拉伸形变，当年的超级马里奥 64 和绝大多数早期 3D 游戏，为了不让游戏卡成 15 帧的幻灯片，被迫采用了极其原始但极度聪明的**分段模型（Segmented Models）**技术。
我们重新回到 Windows 画图程序模型。现在我们不要画一整条人手臂，而是把手臂残忍地肢解成三个完全独立的空心多边形方块：
- 一块叫【大臂】，一块叫【小臂】，一块叫【手掌】。
在代码层面，这套分段式积木拼装车是这样运转的：
- 独立的空间局部坐标系：马里奥的头是一个独立的 3D 多边形块，躯干是一块，大腿是一块，小腿是一块。它们在主存的静态数据区里各自拥有完全孤立的局部空间坐标系。这些部件之间没有肉体层面的连接，它们的顶点各不相干。
- 积木矩阵的嵌套栈（Matrix Stack） ：当马里奥挥手时，主 CPU 不需要去计算皮肤顶点的形变，它只需要算简单的分层矩阵级联。首先在堆栈里压入【躯干】的移动矩阵，接着在其基础上乘上【大臂】的旋转角，再在其基础上乘上【小臂】的偏向。
- 多芯施工队的一触即发：RSP 协处理器收到这套级联矩阵后，在 4KB DMEM 缓存里以极快的速度把这堆孤立的"积木块"进行坐标空间的物理拼装，然后直接通知泥瓦匠 RDP 将这堆积木块的表面像素原封不动地砸进帧缓冲区。
0x03 历史的针脚：关节处的物理裂缝
这种"拼积木"的方法以极轻量的数据吞吐量和极低的总线开销，完美绕过了 4KB IMEM 的微码限制，让马里奥在 3D 空间里实现了流畅、丝滑的 30 帧大跳动作。但作为向物理硬件妥协的绝对代价，它在图形史上留下了极其穿帮的历史针脚：
- 肉眼可见的物理裂缝：由于各个身体部件是死板拼装在一起的，当马里奥的关节执行大范围弯曲（例如手肘弯曲 90 度、膝盖下蹲）时，由于缺乏多网格顶点的动态形变内插，两个积木方块的接缝边缘就会发生物理重叠或割裂。
- 穿模的时代眼泪 ：在电视机大屏幕上，读者会清晰地看到关节处由于多边形直接物理对撞产生的空洞、断层与肉体裂缝。
直到 N64 生命周期末期，大厂黑客们抛弃了官方初代的死板微码，徒手在 4KB 铁牢里魔改出了全新的 F3DEX2 系列高级微码 ，利用复杂的乘加流水线优化，勉强在 RSP 内部塞入了一套低面数的双矩阵顶点加权形变算法（Matrix Skinning），才终于在《塞尔达传说：姆吉拉的假面》以及后期的商业大作中，彻底缝合了多边形关节处的物理裂缝，迎来了真正意义上的皮肤骨骼平滑形变时代。
0x04 中篇清算：肉体渲染思维模型的全盘交付
到此为止，我们彻底完成了【中篇：肉体渲染思维模型】的四篇连载大清算。我们完全没有借助一行冰冷的大学图形学高数公式，仅仅依靠一张所有人熟悉的 Windows 画图白纸 ，就带着你从打点的坐标账本、连线的线框几何解算、定点数的流片红线妥协、油漆桶的像素光栅化饱和轰炸、16位早产 Z 缓冲引发的迷雾遮丑、4KB 纹理缓存的切片拼图，一路上溯到了分段式积木骨骼动画的关节断层。
现在，你眼前的这台黄金色主板已经不再是一块神秘的硅片黑盒了。你已经完全用双眼透视了多芯施工队在 16.6 毫秒物理生死线前的每一次总线冲锋与时空接力。
理论的补丁已经彻底打满，硬件的底账已完全算清。
下一期，我们将彻底结束理论考古，带着最清爽、最饱满的底层掌控力，重新高调杀回 C 语言和命令行终端的实战战场 。我们将正式解禁 N64 的 SI（串行接口）外设总线控制权，带你用物理指针，去实时捕获玩家在外部实体硬件上按下的每一次 A 键！
📢 下期预告：重置1996｜外设复苏：解禁 SI 串行总线与控制手柄（Joypad）状态同步轮询
在看清了画面的所有底细后，是时候让我们的独立游戏拥有真正的底层交互灵魂了。
下一期，我们将迈入高级实战篇的全新章节。我们将带你解禁主板最底层的 SI（Serial Interface）串行外设接口总线，看主 CPU 是如何绕过复杂的操作系统层，通过一条 32 位的物理内存映射指针，强行向外部的手柄芯片发起高频串行总线轮询（Poll）的。我们将亲手写出全套的控制手柄按键捕捉代码，让你的第一个 Lab 001 控制台，真正随着你手中手柄 A 键的按下而发生实时的逻辑震荡！
下一章，手柄总线集结，我们终端见！
