ESP32-C3 SuperMini 排查WIFI收发故障

案例：ESP32-C3 芯片 WiFi 收发故障排查

标签： 硬件故障排查案例

芯片型号： ESP32-C3

固件版本： MicroPython v1.28.0

串口： COM23

日期： 2026-09-15

一、故障现象

ESP32-C3 模块（COM23）在使用过程中发现 WiFi 功能异常，具体表现为：

WiFi 扫描正常 --- 能扫描到周围 10+ 个 WiFi 网络，信号强度合理
所有网络连接失败 --- 尝试连接 JZFD、GW1500、ts 等多个已知密码的 WiFi 均超时失败
扫描结果中信号强度合理 --- 最近的网络 RSSI 可达 -23 ~ -59 dBm

初步判断： 扫描正常说明 RX（接收）通路工作正常；连接失败可能是 TX（发射）通路问题，也可能是软件/固件配置问题。需要逐步排除。

二、排查思路

采用从易到难、从软件到硬件的四步排除法：

步骤	测试内容	目的	判定标准
1	重刷固件	排除固件损坏、配置残留问题	刷完后故障依旧 → 排除软件
2	多网络连接测试	排除单个路由器兼容、密码错误问题	多个网络均失败 → 非路由器问题
3	AP 模式热点测试	绕过连接握手，直接验证 WiFi TX 发射能力	手机搜不到热点 → WiFi TX 故障
4	蓝牙 BLE 对比测试	验证 2.4G 共用射频前端是否正常，缩小故障范围	蓝牙正常 → 仅 WiFi 通路故障

三、排查过程

步骤 1：重刷 MicroPython 固件 --- 故障依旧

重刷最新版 MicroPython v1.28.0 固件，彻底清除旧固件和 NVS 配置。刷完后重新运行 WiFi 测试：

扫描功能：✅ 正常，发现 2 个网络（JZFD、GW1500）
连接 JZFD：❌ 失败，30 秒超时

结论： 排除固件损坏和软件配置问题，故障可能在硬件层面。

步骤 2：多网络连接测试 --- 全部失败

为排除单个路由器兼容性或密码错误，依次尝试连接多个已知密码的 WiFi 网络：

2.1 连接 JZFD（-62 ~ -74 dBm）

python 复制代码

wlan.connect('JZFD', 'csgl123456')
# 等待 30 秒 -> 连接失败 (超时)

2.2 连接 GW1500（-23 ~ -51 dBm，信号最强）

python 复制代码

wlan.connect('GW1500', 'csgl123456')
# 等待 15 秒 -> 连接失败 (超时)

2.3 连接 ts（-59 dBm，Windows 已保存密码验证）

python 复制代码

wlan.connect('ts', 'ts19800309')
# 等待 30 秒 -> 连接失败 (超时)

关键发现： 3 个不同路由器、不同信号强度（-23 ~ -74 dBm）的网络均连接失败，

且 ts 的密码通过 Windows 已保存配置验证正确。可以排除密码错误和路由器兼容问题。

步骤 3：AP 模式热点测试 --- TX 故障确认

STA 模式连接失败可能涉及握手协议问题，改为 AP 模式（让 ESP32 自己发热点）可以直接验证 TX 发射通路：

python 复制代码

ap = network.WLAN(network.AP_IF)
ap.active(True)
ap.config(ssid='ESP32C3_TEST', key='12345678', channel=6)
# AP 状态: active=True
# MAC: 90:da:72:89:84:25
# IP:  192.168.4.1
# 等待 30 秒，设备数始终为 0

用手机和电脑同时搜索 WiFi 列表：

手机（iOS/Android）搜不到 ESP32C3_TEST
Windows 电脑也搜不到 ESP32C3_TEST
同一位置其他 WiFi 网络均正常显示

最终判定： AP 模式下外部设备完全搜不到热点信号，而 ESP32 自身扫描能收到周围网络 --- 说明 RX 接收正常，TX 发射无输出。

结论：WiFi TX 发射通路硬件故障。

步骤 4：蓝牙 BLE 测试 --- 完全正常

ESP32-C3 的 WiFi 和蓝牙共用 2.4GHz 射频前端（天线、匹配电路、部分 PA）。

测试蓝牙可以判断故障是仅 WiFi 通路 还是整个 2.4G 射频。

4.1 BLE 广播与连接测试

python 复制代码

ble = bluetooth.BLE()
ble.active(True)
# 广播设备名: ESP32C3_BT，间隔 100ms
# 手机可搜索到并稳定连接

手机能搜到 ESP32C3_BT 广播：✅ 是
手机能成功建立连接：✅ 是
连接稳定保持 5 分钟以上：✅ 是

4.2 BLE UART 双向收发测试（Nordic UART Service）

使用 NUS（Nordic UART Service）验证 BLE 双向数据收发，确认蓝牙 TX 和 RX 通路完全正常。

测试步骤：

ESP32-C3 运行 test_ble_uart.py，启动 BLE 广播（设备名：ESP32C3_BT）
手机安装 nRF Connect APP，扫描并连接 ESP32C3_BT
找到 Nordic UART Service （UUID 以 6e400001 开头）
点击 TX Characteristic （UUID 6e400003）右侧的 Notify 图标 ⬇️，开启通知接收
点击 RX Characteristic （UUID 6e400002）右侧的 Write 图标 ↑，发送测试数据
观察 TX Characteristic 是否收到 ESP32 回传的 OK: 前缀数据

测试代码（ESP32 端）：

python 复制代码

# NUS 服务 UUID
UART_SERVICE_UUID = bluetooth.UUID('6E400001-B5A3-F393-E0A9-E50E24DCCA9E')
UART_RX_UUID = bluetooth.UUID('6E400002-B5A3-F393-E0A9-E50E24DCCA9E')  # 手机→ESP32
UART_TX_UUID = bluetooth.UUID('6E400003-B5A3-F393-E0A9-E50E24DCCA9E')  # ESP32→手机

# 收到数据后自动回包（加 OK: 前缀）
def _irq(self, event, data):
    if event == 3:  # WRITE
        data_bytes = self.ble.gatts_read(self.rx_handle)
        print('[BLE] 收到数据:', data_bytes)
        reply = b'OK:' + data_bytes
        self._send(reply)
        print('[BLE] 已回包:', reply)

测试结果：

方向	发送内容	接收内容	结果
手机 → ESP32（BLE RX）	`tttt`	`b'tttt'`	✅ 正常
ESP32 → 手机（BLE TX）	`OK:tttt`	`OK:tttt`	✅ 正常
手机 → ESP32（BLE RX）	`hello esp32`	`b'hello esp32'`	✅ 正常
ESP32 → 手机（BLE TX）	`OK:hello esp32`	`OK:hello esp32`	✅ 正常

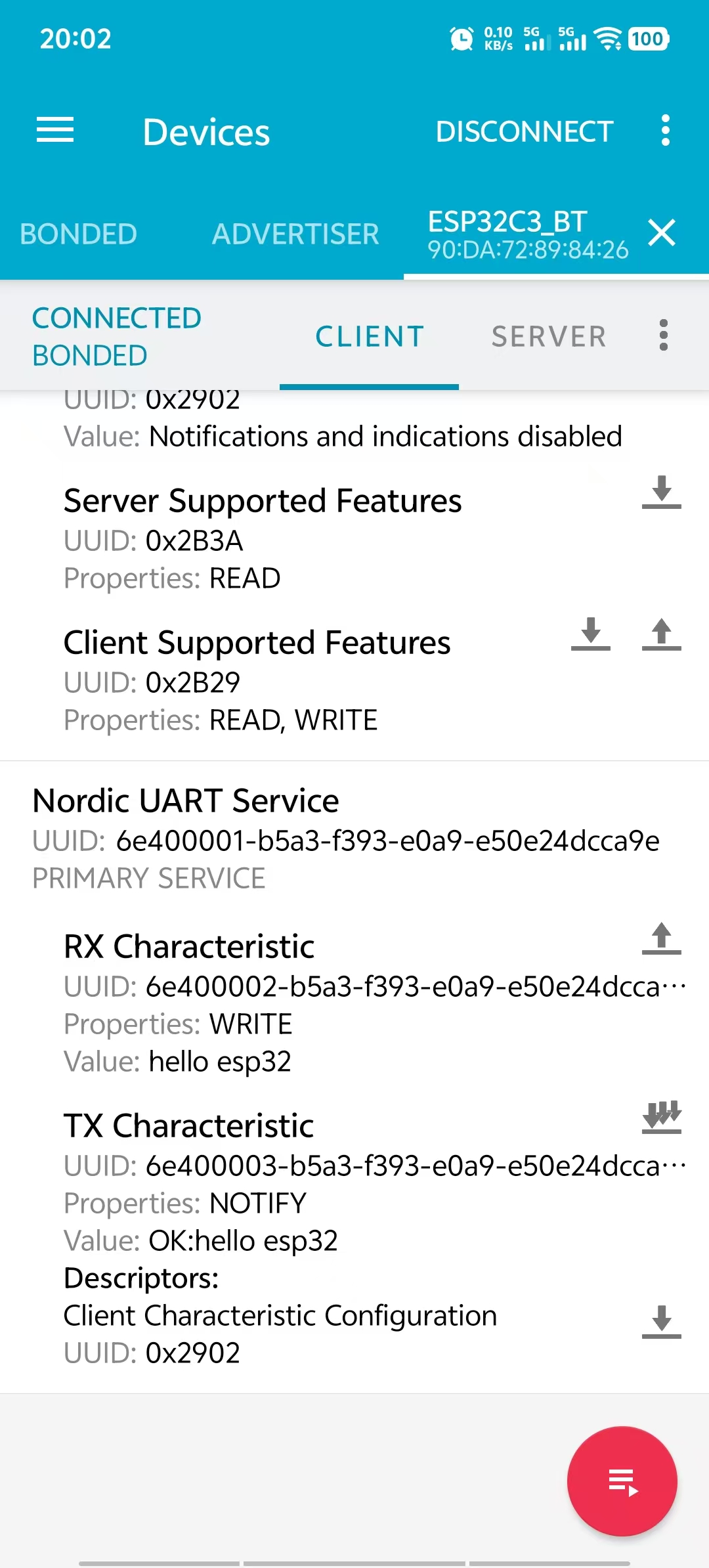

截图证据：

nRF Connect 截图：RX 发送 "hello esp32"，TX 收到 "OK:hello esp32"，验证 BLE 双向收发正常
关键结论： 蓝牙 BLE 广播、连接、双向数据收发均正常 → 说明 2.4G 射频前端（天线、匹配、共用 PA）和 BLE 基带完全工作正常 ，

故障范围精确锁定在 WiFi 专用发射通路内部。

四、故障定位

4.1 功能矩阵

功能	状态	说明
WiFi 扫描（RX）	✅ 正常	能扫描到 10+ 个网络，信号强度合理
WiFi STA 连接（TX+RX）	❌ 失败	JZFD / GW1500 / ts 均超时失败
WiFi AP 热点（TX）	❌ 失败	手机、电脑均搜不到 ESP32C3_TEST 热点
BLE 广播（TX）	✅ 正常	手机 nRF Connect 可搜到 ESP32C3_BT
BLE 连接（TX+RX）	✅ 正常	连接稳定，可持续 5 分钟以上
BLE 双向数据收发	✅ 正常	NUS 服务收发均正常，手机发"hello esp32"回"OK:hello esp32"
MAC 地址	✅ 正常	WiFi: 90:da:72:89:84:24 / BLE: 90:da:72:89:84:26

4.2 故障范围定位

可能故障点	是否可能	判断依据
天线 / 天线匹配电路	❌ 排除	蓝牙完全正常，说明天线和匹配电路无问题
2.4G 共用 PA	❌ 排除	蓝牙能正常发射信号，共用 PA 工作正常
WiFi 专用 TX 通路	⚠️ 高度怀疑	WiFi TX 完全无输出，WiFi RX 正常，蓝牙正常
WiFi 基带 / 协议栈	❌ 基本排除	重刷固件后故障依旧，且扫描正常说明基带 RX 工作

4.3 射频架构分析：为什么 WiFi TX 故障不影响蓝牙？

ESP32-C3 的 WiFi 和蓝牙虽然"共用射频"，但并非所有部件都共享。射频架构是分层共享 的：

天线和最终 PA 是共用的，但调制器是两套独立的硬件电路。

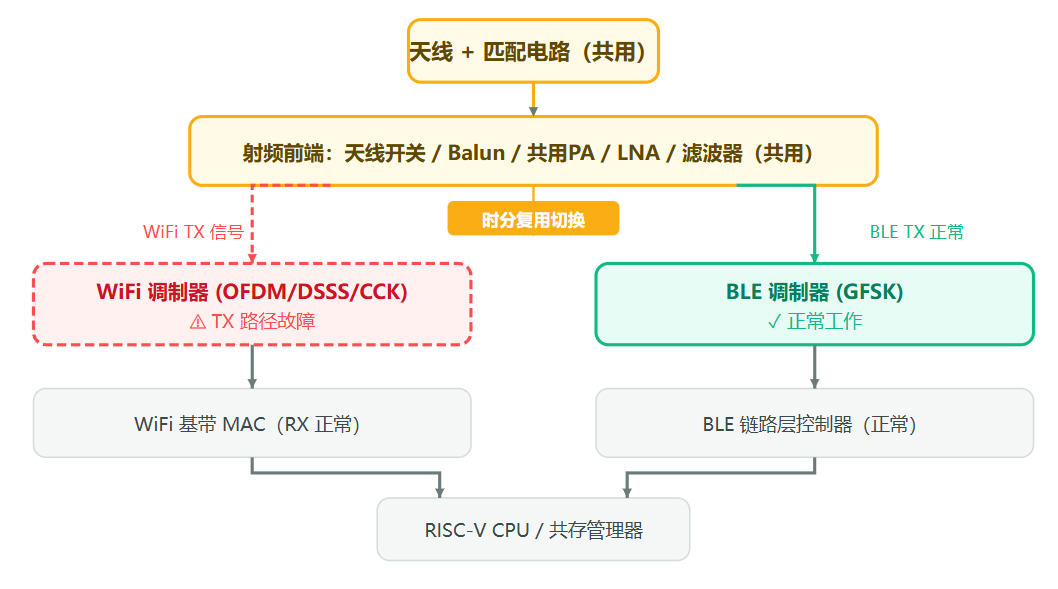

图：ESP32-C3 射频内部架构分层 --- 黄色为共用部件，绿色正常，红色为故障点

层级	部件	共享方式	状态	判断依据
第4层	天线 + 匹配电路	共用	✅ 正常	BLE 能正常收发，证明天线通路完好
第3层	射频前端：天线开关 / Balun / 共用 PA / LNA / 滤波器	共用	✅ 正常	BLE TX 正常工作，共用 PA 和 LNA 无问题
第2层	调制器：WiFi (OFDM/DSSS/CCK) vs BLE (GFSK)	独立	❌ WiFi 故障	WiFi TX 无输出但 BLE TX 正常 → WiFi 调制器或 WiFi TX 专用通路损坏
第1层	基带/MAC：WiFi MAC vs BLE Link Controller	独立	✅ 部分正常	WiFi 扫描正常说明 WiFi RX 基带正常；BLE 双向都正常

关键原理： "共存"≠"所有部件都共享"。ESP32-C3 的共存机制是通过时分复用 快速切换天线和共用 PA 的使用权，

但调制器和基带是两套独立的硬件电路。WiFi 使用 OFDM/DSSS/CCK 调制，BLE 使用 GFSK 调制，

信号产生方式完全不同。因此 WiFi TX 通路损坏不会影响 BLE 的发射功能。

4.4 最可能的硬件故障点

结合 ESP32-C3 的 WiFi/蓝牙射频架构，故障范围已缩小到 WiFi 专用发射通路（第2层及以内）：

芯片内部 WiFi 调制器损坏 --- 可能性最高。WiFi 和 BLE 调制器独立，WiFi OFDM 调制电路故障无法产生正确的 WiFi 发射信号，但 BLE GFSK 调制不受影响
WiFi TX 专用通路（WiFi PA 或驱动级） --- WiFi 发射通路的功率放大级损坏，信号无法送达共用 PA 输入端
WiFi/RF 切换开关（芯片内部） --- 内部 WiFi 侧开关失效，信号无法切换到共用 PA

最终结论： WiFi 专用发射通路硬件故障，蓝牙 BLE 功能完全正常。

故障位置在芯片内部 WiFi 调制器或 WiFi TX 专用通路（非天线、非匹配电路、非共用射频前端）。

建议：更换 ESP32-C3 芯片。

五、测试脚本

5.1 STA 连接测试脚本

python 复制代码

import network
import time

wlan = network.WLAN(network.STA_IF)
wlan.active(False)
time.sleep(1)
wlan.active(True)
time.sleep(3)

# 扫描
print('扫描网络:')
nets = wlan.scan()
for n in nets:
    s = n[0].decode('utf-8','ignore') if isinstance(n[0], bytes) else n[0]
    print(f'  {s} RSSI={n[3]}dBm')

# 连接
wlan.connect('ts', 'ts19800309')
for i in range(30):
    if wlan.isconnected(): break
    time.sleep(1)

print('结果:', '成功 IP=' + wlan.ifconfig()[0] if wlan.isconnected() else '失败')

5.2 AP 模式验证脚本

python 复制代码

import network
import time
import ubinascii

ap = network.WLAN(network.AP_IF)
ap.active(False)
time.sleep(1)
ap.active(True)
ap.config(ssid='ESP32C3_TEST', key='12345678', channel=6)
time.sleep(2)

print('SSID: ESP32C3_TEST  密码: 12345678')
print('MAC:', ubinascii.hexlify(ap.config('mac'), ':').decode())
print('IP:', ap.ifconfig()[0])
print('用手机搜热点，等30秒...')

for i in range(6):
    time.sleep(5)
    st = ap.status('stations')
    print(f'  剩余 {30-(i+1)*5}s  设备数={len(st)}')

# 手机搜不到 -> TX 硬件故障
# 手机能搜到 -> TX 正常，STA连接失败另查原因

5.3 BLE UART 双向收发测试脚本

python 复制代码

import bluetooth
import time

# UUID
UART_SERVICE_UUID = bluetooth.UUID('6E400001-B5A3-F393-E0A9-E50E24DCCA9E')
UART_RX_UUID = bluetooth.UUID('6E400002-B5A3-F393-E0A9-E50E24DCCA9E')  # 手机→ESP32
UART_TX_UUID = bluetooth.UUID('6E400003-B5A3-F393-E0A9-E50E24DCCA9E')  # ESP32→手机

class BLEUART:
    def __init__(self, ble, name='ESP32C3_BT'):
        self.ble = ble
        self.ble.active(True)
        self.ble.config(gap_name=name)
        self.ble.irq(self._irq)
        self.service = (UART_SERVICE_UUID, (
            (UART_RX_UUID, bluetooth.FLAG_WRITE),
            (UART_TX_UUID, bluetooth.FLAG_NOTIFY),
        ))
        ((self.rx_handle, self.tx_handle),) = self.ble.gatts_register_services((self.service,))
        self._connections = set()
        self._advertise()

    def _irq(self, event, data):
        if event == 1:  # 连接
            conn_handle, _, _ = data
            self._connections.add(conn_handle)
            print('[BLE] 设备已连接')
        elif event == 2:  # 断开
            conn_handle, _, _ = data
            self._connections.discard(conn_handle)
            print('[BLE] 设备已断开')
            self._advertise()
        elif event == 3:  # 收到写数据
            conn_handle, value_handle = data
            if value_handle == self.rx_handle:
                data_bytes = self.ble.gatts_read(self.rx_handle)
                print('[BLE] 收到数据:', data_bytes)
                reply = b'OK:' + data_bytes
                for ch in self._connections:
                    self.ble.gatts_notify(ch, self.tx_handle, reply)
                print('[BLE] 已回包:', reply)

    def _advertise(self):
        payload = bytearray([0x02, 0x01, 0x06])
        name = b'ESP32C3_BT'
        payload.append(len(name) + 1)
        payload.append(0x09)
        payload.extend(name)
        self.ble.gap_advertise(100, adv_data=payload)
        print('[BLE] 广播中')

ble = bluetooth.BLE()
uart = BLEUART(ble)

案例编号：CASE-ESP32C3-WIFI-TX-20260915 | 文档版本：v2.0 | 更新日期：2026-09-15
