一、引入

我们的核心目标是在给定有限资源（算力、内存、数据）的情况下训练出最好的模型，数据在本课程中不是真正的瓶颈，目标是最大化训练的计算效率 。在优化计算效率之前，我们需要理解某一个具体计算的效率，因此，需要理解其计算特性 和内存特性 。

问题 1：在 1024 张 H100 上训练一个 700 亿参数、1.5 万亿 token 的模型需要多长时间？

python 复制代码

params = 70e9
tokens = 1.5e12
flops = 6 * params * tokens  # 前向传播 2（一次乘法一次加法） + 反向传播 4（权重的梯度和输入的梯度，每次为2，和前向传播类似）

h100_peak_bf16_dense = 989e12  # H100 的 bf16 峰值算力为 1979 TFLOP/s（稀疏），稠密需除以 2 得到约 989 TFLOP/s
mfu = 0.5  # 模型 FLOPs 利用率
num_gpus = 1024

seconds = flops / (h100_peak_bf16_dense * mfu * num_gpus)
days = seconds / 86400
print(days)  # 约 143 天

问题 2：在 8 张 H100 上用 AdamW 优化器能训练的最大模型是多大？

python 复制代码

h100_bytes = 80e9
bytes_per_parameter = 2 + 2 + (4 + 4) # parameters (2), gradients (2), optimizer state (4 + 4)
num_parameters = (h100_bytes * 8) / bytes_per_parameter  # 约 530 亿

H100 每张卡有 80GB HBM，混合精度训练中，每个参数需要 2（bf16 权重）+ 2（bf16 梯度）+ 4（fp32 一阶矩）+ 4（fp32 二阶矩）= 16 字节。这里没有计算激活值，实际值会更小，且取决于 batch size 和序列长度。

二、浮点精度格式

2.1 float32

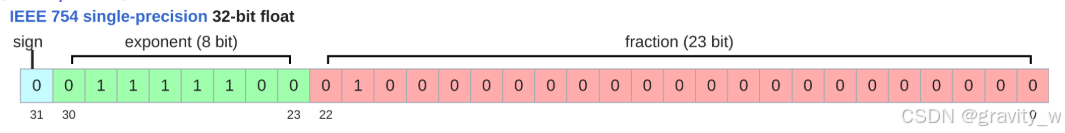

float32 是最基本的浮点格式，共 32 位：1 位符号位、8 位指数位（决定动态范围）、23 位尾数位（决定精度）。

在科学计算中，float 默认指 float32（单精度或 fp32），如果想要更高精度可以用双精度 float64,但在深度学习中，32 位往往太多了，我们想要的计算类型不需要那么高的精度。

python 复制代码

x = torch.zeros(4, 8)
assert x.dtype == torch.float32 # Default type
assert x.numel() == 4 * 8
assert x.element_size() == 4 # Float is 4 bytes
assert get_memory_usage(x) == 4 * 8 * 4 # 128 bytes

GPT-3 中的一个前馈层矩阵大约占用了2.3 GB，因此张量真的非常大。

python 复制代码

assert get_memory_usage(torch.empty(12288 * 4, 12288)) == 2304 * 1024 * 1024 # 2.3 GB

2.2 float16 与 bfloat16

既然关心效率，我们通常会想减少存储量，降低精度实际上就在节省内存和时间。处理 16 位数据会更快，比如说快一倍（不总是这样，要看情况），另外减少内存其实也能节省时间。

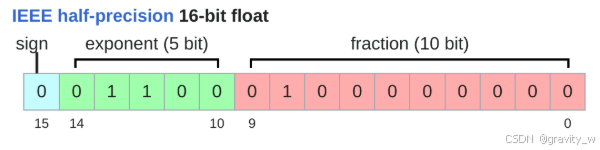

float16 的构成：1 位符号位、5 位指数位、10 位尾数位。它的问题是动态范围太差 ，无法表示非常小或非常大的数（例如 1e-8 会直接变成 0）。用 fp16 训练会出现下溢、上溢和 NaN，非常不稳定。

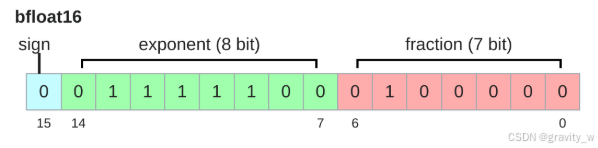

bfloat16 于 2018 年开发，同样 16 位，但将更多的位分配给了指数位：1 位符号位、8 位指数位、7 位尾数位。它的动态范围与 float32 完全相同 ，代价是尾数精度更低。

实验证明，在很多深度学习应用中，动态范围比分辨率更重要，需要保证不上溢或者下溢，因为数据本身就比较粗糙，且有随机性，所以不需要那么高的分辨率，这个权衡非常值得。
这对训练意味着什么？

如果训练小模型，直接用 float32 就完全没问题，但每个参数需要 4 字节，会占用很多内存。如果用 float16 训练，风险太大，所以 bf16 是个最佳平衡点，但 bf16 也可能有风险，需要注意。

现在普遍采用的一种做法是混合精度训练。

2.3 混合精度训练

混合精度训练是指某些计算使用一种精度，另一些使用另一种精度。

通用规则：bf16 用于参数、激活值和梯度，fp32 用于优化器状态 。

PyTorch 提供 AMP 库自动处理，在安全处（如矩阵乘法）使用低精度 bf16，在危险处（如指数运算）保持 fp32。

2.4 fp8 与 fp4

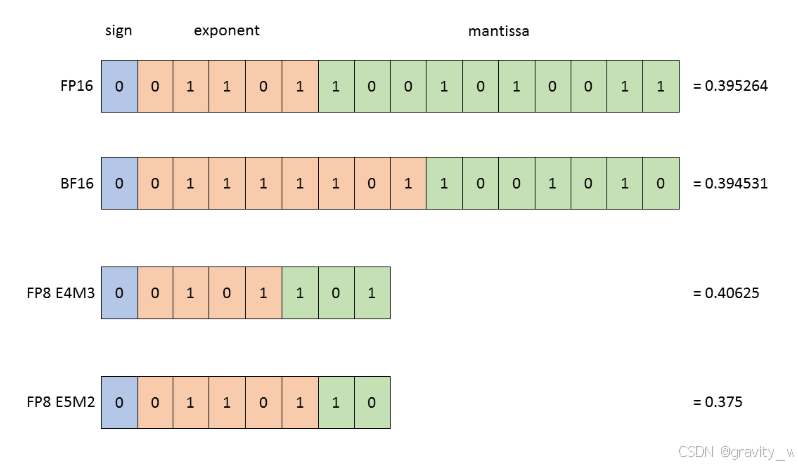

fp8 有 E4M3 和 E5M2 两种版本，取决于需要更大的动态范围还是更高的分辨率。NVIDIA Transformer Engine 支持 fp8。
fp4（NVFP4）每个值只有 4 比特，精度非常有限。
Values: -6, -4, -3, -2, -1.5, -1.0, -0.5, 0.0, 0.5, 1.0, 1.5, 2, 3, 4, 6
通过分块缩放 （block scaling）可以在一定程度上扩展可表示的数值范围，即每个块可以整体放大或缩小，有全局缩放因子和块缩放因子，所有值同时除以（全局×局部），让最大值映射到6。Nemotron 3 Super 就是用 fp4 训练的。
需要区分：训练和推理对低比特的要求不同。训练一个 1 比特模型非常困难，但将训练好的 bf16 模型量化到 1 比特或 2 比特则相对容易。

2.4 内存计算基础

内存占用 = 元素个数 × 每元素字节数

关键操作 ：PyTorch 默认张量在 CPU 上，需要显式 .to(device) 移到 GPU。

python 复制代码

device = cuda_if_available()
# 将 x 移动到GPU上
x = x.to(device)
# 或者直接将张量创建在 GPU 上
with torch.device(device):
	x = torch.zeros(32, 32)
	assert x.device == device

三、einops：命名维度张量操作

3.1 动机

传统的 PyTorch 张量操作如 transpose(-2, -1) 使用索引而非名称，容易混淆维度。einops 库受爱因斯坦求和约定启发，使用命名维度替代索引，代码更清晰、不易出错，语法糖，性能一样。

3.2 核心操作

einsum：广义矩阵乘法。指定输入和输出的维度名称，未出现在输出中的维度会被自动求和。

python 复制代码

x = torch.ones(3, 4) # seq1 hidden
y = torch.ones(4, 3) # hidden seq2
# old way
z = x @ y
# hidden 维度被求和消掉
z = einsum(x, y, "seq1 hidden, hidden seq2 -> seq1 seq2")

# 三维度例子
x = torch.ones(2, 3, 4) # batch seq1 hidden
y = torch.ones(2, 3, 4) # batch seq2 hidden
# Old way
z = x @ y.transpose(-2, -1) # batch seq1 seq2
# New (einops) way 直接通过命名实现了转置
z = einsum(x, y, "batch seq1 hidden, batch seq2 hidden -> batch seq1 seq2")
# Or can use `...` to represent broadcasting over any number of dimensions 前面的维度都可以用省略号，只需要管后面需要乘的部分
z = einsum(x, y, "... seq1 hidden, ... seq2 hidden -> ... seq1 seq2")

reduce ：sum/mean/max/min 的推广。 ... 代表任意数量的批量维度，右侧未出现的维度被聚合。

python 复制代码

# 对输入 x 的最后一维 hidden 做 sum 求和，保留前面的维度不变
x = torch.ones(2, 3, 4) # batch seq hidden
# Old way
y = x.sum(dim=-1)
# New (einops) way 原本的维度是... hidden，sum之后变成了...，hidden维度消失了，所以是对hidden维度求sum
y = reduce(x, "... hidden -> ...", "sum")

rearrange：拆分与合并维度。括号表示维度的合并或分解，分解时需指定其中一个维度的值。

python 复制代码

x = torch.ones(3, 8) # seq total_hidden
w = torch.ones(4, 4) # hidden1 hidden2
# 将 total_hidden 分解为 heads × hidden1，变成了 3 * 2 * 4
x = rearrange(x, "... (heads hidden1) -> ... heads hidden1", heads=2)
# Perform the transformation by w，...代表 3 * 2，所以最后是 3 * 2 * 4
x = einsum(x, w, "... hidden1, hidden1 hidden2 -> ... hidden2")
# 处理后合并
x = rearrange(x, "... heads hidden2 -> ... (heads hidden2)")

einops 让我们以不同的方式思考张量操作，通过形状匹配确定索引顺序，维度推导变得清晰，所有转置和归约都变得流畅且不易出错。

四、FLOPs 计算

4.1 FLOP 与 FLOP/s 的区分

FLOPs （小写 s）：浮点运算的次数，衡量已完成的计算量
FLOP/s （FLOPS）：每秒浮点运算次数，衡量硬件速度
例如："GPT-3 花了 3.14e23 FLOPs" vs "H100 有 989 TFLOP/s"。
注意 H100 规格表中 bf16 的 1979 teraFLOP/s 包含稀疏性(sparsity)，稠密计算需除以 2。

4.2 矩阵乘法的 FLOPs

对于 B×D 与 D×K 的矩阵乘法：

python 复制代码

# B 是输入的点数，D 是维度，K 是输出的点数
FLOPs = 2 × B × D × K

原因：对每个 (i, j, k) 三元组，做一次乘法和一次加法（从硬件构建的角度看，加法和乘法的计算开销是一样的）。

直观理解：B 是数据点数量，D×K 是参数量，所以做一次线性前向传播，线性层 FLOPs = 2 × token数 × 参数量，这正是 Transformer 6ND 公式的雏形。

逐元素操作（如加法）：FLOPs = 矩阵大小
对于足够大的矩阵，矩阵乘法主导所有其他操作

4.3 训练 FLOPs 与 6ND 公式

对于一个深层网络：

前向传播：2 × 数据点数量 × 参数量
反向传播 ：需要计算两个梯度，对输入的梯度和对参数的梯度，因此是前向的 2 倍，即 4 × 数据点数量 × 参数量
总计的FLOPs ：6 × 数据点数量 × 参数量，即 6ND
对于 Transformer，只要上下文长度不太大，这也是一个很好的近似，如果上下文长度太大，会出现上下文长度的平方项，增加额外的 FLOPs。

五、硬件性能与 MFU

5.1 规格表与实际性能

在硬件上运行实际需要多长时间？
一种方法是直接计时，但在 GPU 上，必须调用 cuda synchronize 来确保正确性，因为 GPU 是异步执行的，如果像下面那样直接计时会出错，CPU 只是把 kernel 提交到 GPU 队列，然后就立刻返回了，测到的只是 CPU 提交任务的时间，而不是 GPU 执行完的时间。

python 复制代码

torch.cuda.synchronize()  # ① 执行前同步：清空 GPU 队列，确保之前任务都完成
start = time.time()
x @ w
torch.cuda.synchronize()  # ② 执行后同步：等当前操作真正跑完
end = time.time()

实际的 FLOP/s 是：

python 复制代码

actual_flop_per_sec = actual_num_flops / actual_time

每个 GPU 都有不同的理论峰值，根据输入的数据类型，在规格表中查这个 GPU 在该精度下的理论峰值。

python 复制代码

promised_flop_per_sec = get_promised_flop_per_sec(x.dtype)

5.2 模型 FLOPs 利用率（MFU）

MFU = 实际 FLOP/s ÷ 硬件标称 FLOP/s（忽略通信和其他开销）

python 复制代码

mfu = actual_flop_per_sec / promised_flop_per_sec if promised_flop_per_sec else None

对于现代模型，MFU ≥ 0.5 是良好水平，纯矩阵乘法可能达到 0.8，但如果 MFU 只有 0.1，说明存在严重的瓶颈。

MFU 低的一个主要原因是内存瓶颈，GPU 的计算单元不一定总有数据可算，需要等待数据从内存中传输过来。

六、算术强度与 Roofline 模型

6.1 硬件示意图

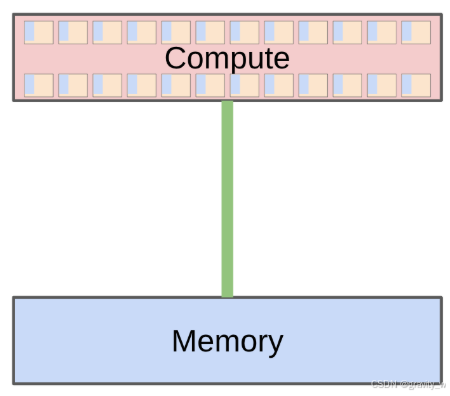

典型的 GPU 硬件有 HBM（高带宽内存）和计算核心所在的加速器芯片。计算时，需要将张量从 HBM 发送到加速器，计算后再将结果发送回去。

因此总时间取决于计算速度 FLOP/s 和内存带宽 bytes/s 两者中的瓶颈。

6.2 关键比量

简单比较，直接比较时间
我们需要移动字节，同时需要计算，假设通信时间和计算时间是重叠进行的，那么总时间是两者的最大值。

python 复制代码

communication_time = bytes / h100_bytes_per_sec # 通信时间
computation_time = flops / h100_flop_per_sec # 计算时间
total_time = max(communication_time, computation_time)

实际上不可能做到完美重叠，当通信时间大于计算时间时，是内存受限，大部分时间都花在等待数据传过来。当计算时间大于通信时间时，是计算受限，瓶颈实际上在计算。

另一种理解方式，关于强度
加速器强度 = 每秒 FLOPs ÷ 每秒字节数，即每传输一字节可以做多少运算。

python 复制代码

# 每移动一个字节，H100 能执行约 295 次浮点运算
h100_accelerator_intensity = h100_flop_per_sec / h100_bytes_per_sec
H100: 1979e12/2 FLOP/s ÷ 3.35e12 bytes/s ≈ 295 FLOPs/byte

算术强度 = 工作负载的 FLOPs ÷ 算法移动的字节数，即每传输1字节实际做了多少次运算

python 复制代码

arithmetic_intensity = flops / bytes # ~1/4

判断标准：

算术强度 < 加速器强度 → 内存受限(memory-bound)
算术强度 > 加速器强度 → 计算受限 (compute-bound)
各操作算术强度分析：
ReLU ：移动 4n 字节（读 2n + 写 2n），FLOPs = n，算术强度 = 0.25 → 内存受限

python 复制代码

n = 1024 * 1024
x = torch.ones(n, dtype=torch.bfloat16, device=cuda_if_available())
y = torch.relu(x)
bytes = (2 * n) + (2 * n) # Read x, write y (bf16 is 2 bytes/float)
flops = n # n comparisons，每个数和 0 比较

GELU ：移动 4n 字节，FLOPs ≈ 20n，算术强度 ≈ 5 → 仍然内存受限（5 << 295）
点积：移动约 4n 字节，FLOPs = 2n-1，算术强度 ≈ 0.5 → 内存受限

python 复制代码

n = 1024 * 1024
x = torch.ones(n, dtype=torch.bfloat16, device=cuda_if_available())
w = torch.ones(n, dtype=torch.bfloat16, device=cuda_if_available())
y = x @ w
bytes = (2 * n) + (2 * n) + 2 # Read x, read w, write y
flops = 2 * n - 1 # n multiplications, n-1 additions
arithmetic_intensity = flops / bytes # ~1/2
h100_accelerator_intensity = h100_flop_per_sec / h100_bytes_per_sec
assert arithmetic_intensity < h100_accelerator_intensity

矩阵乘法 （n×n 矩阵）：移动约 6n² 字节，FLOPs = n² × n = n³，算术强度 ≈ n/3

python 复制代码

# 矩阵向量乘法，内存瓶颈
n = 1024
x = torch.ones(n, dtype=torch.bfloat16, device=cuda_if_available())
w = torch.ones(n, n, dtype=torch.bfloat16, device=cuda_if_available())
y = x @ w
bytes = (2 * n) + (2 * n * n) + (2 * n) # Read x, read w, write y
flops = n * (2 * n - 1) # n dot-products
arithmetic_intensity = flops / bytes # ~1
h100_accelerator_intensity = h100_flop_per_sec / h100_bytes_per_sec
assert arithmetic_intensity < h100_accelerator_intensity

# 矩阵乘法，算数瓶颈
n = 1024
x = torch.ones(n, n, dtype=torch.bfloat16, device=cuda_if_available())
w = torch.ones(n, n, dtype=torch.bfloat16, device=cuda_if_available())
y = x @ w
bytes = (2 * n * n) + (2 * n * n) + (2 * n * n) # Read x, read w, write y
flops = n * n * (2 * n - 1) # n^2 dot products
arithmetic_intensity = flops / bytes # ~n/3
h100_accelerator_intensity = h100_flop_per_sec / h100_bytes_per_sec
assert arithmetic_intensity > h100_accelerator_intensity

关键洞察：

ReLU 和 GELU 的隔离性能相同，因为瓶颈在内存，不在计算
矩阵乘法因数据量 O(n²) 但计算量 O(n³)，具有高算术强度
Transformer 设计即保证大矩阵乘法主导，这是刻意的架构选择
推理 vs 训练：
推理逐 token 生成 = 矩阵-向量乘 → 内存受限
训练处理整个序列 = 矩阵-矩阵乘 → 计算受限

6.3 Roofline 图

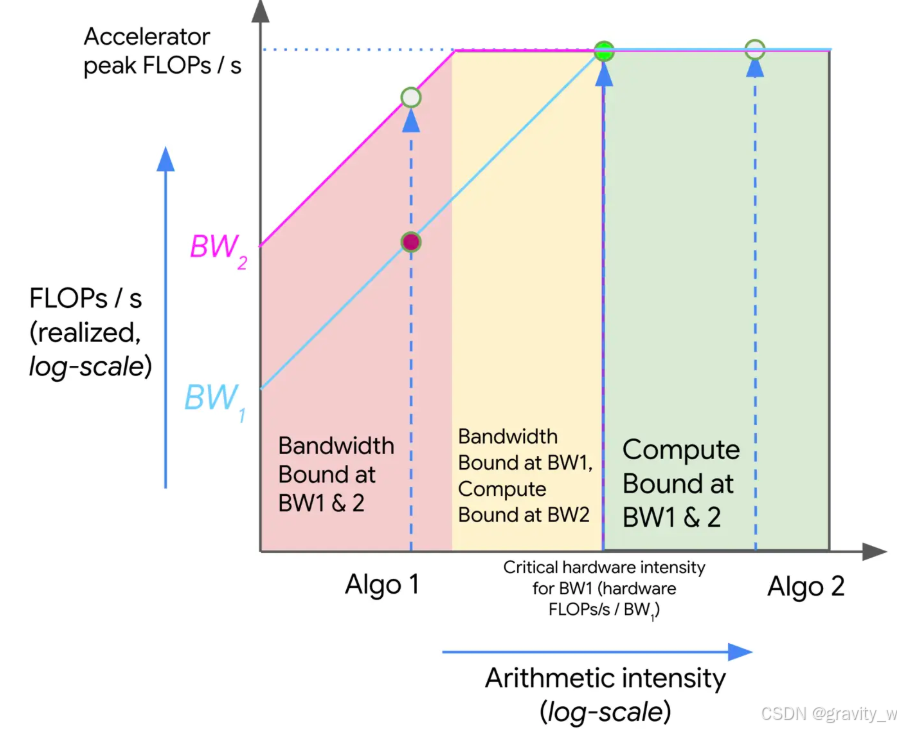

横轴是算术强度，纵轴是实际达到的 FLOP/s，每条线对应一种硬件。转折点就是加速器强度，从 memory-bound 过渡到 compute-bound 的位置。算术强度低时，实际 FLOP/s 远低于峰值；算术强度提高后，逐渐饱和直到计算受限。

七、内存核算与优化技术

7.1 训练中的内存组成

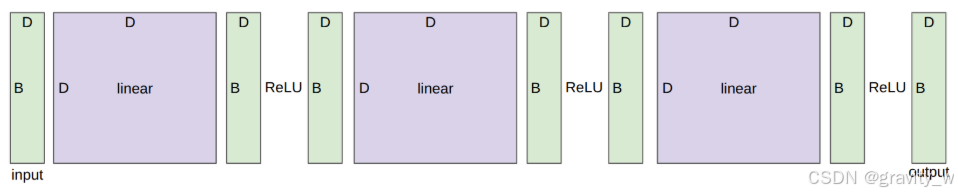

对于一个 L 层、D 维的深层网络，下面几个部分占用的内存分别为：

参数：每层是一个 D × D 的矩阵乘法，后面接逐元素 ReLU，D² × L，bf16 = 2 字节/参数
梯度：与参数量相同，bf16 = 2 字节/参数
优化器状态 ：
- AdaGrad 需要需要为每个参数存储梯度平方的累积和，这是一个与参数同形状的张量，如果用 fp 32 存储，那么就是 4 字节/参数（梯度平方和）。
- Adam 需要存储一阶矩（动量）和二阶矩（梯度平方的指数移动平均），两个张量， 8 字节/参数，通常使用 fp32 存储以保证稳定性。
- AdamW 混合精度训练总计约 16-18 字节/参数（不含激活值），其中优化器状态就占了 8 字节。
- 优化器状态的内存开销常常比参数本身还大 ，但优化器状态不是计算瓶颈。它占的是内存容量，影响的是能不能把模型放进 GPU，而不是训练速度有多快。所以优化器状态的大小主要影响的是模型规模的上限，而不是计算效率。
激活值 （深度网络在前向传播过程中，每一层产生的中间输出张量，它们是反向传播时计算梯度所必需的，所以训练时必须存在内存里）：B × D × L × 2 字节（bf16）

这个和 6DN 公式是两个不同的维度。6DN 公式是计算量，这个公式是训练时存储中间激活的内存。D 代表的也不同，一个是数据点数量，一个是 D h i d d e n D_{hidden} Dhidden 表示隐藏维度。

所以在简单网络里，如果输入是 B × D h i d d e n B × D_{hidden} B×Dhidden，那么

参数量 N = D h i d d e n 2 × L N=D^2_{hidden} × L N=Dhidden2×L
数据点数量 = B B B（如果一次处理一个 batch）

代入 6ND：

F L O P s = 6 × N × D d a t a = 6 × ( D h i d d e n 2 × L ) × B = 6 B D h i d d e n 2 L FLOPs=6×N×D_{data}=6×(D^2_{hidden}×L)×B=6BD^2_{hidden}L FLOPs=6×N×Ddata=6×(Dhidden2×L)×B=6BDhidden2L

而激活内存：

内存 = 2 B D h i d d e n L 字节内存=2BD_{hidden}L 字节内存=2BDhiddenL字节

7.2 内存的双重作用

容量限制：决定能否容纳大模型。
速度影响：数据传输耗时，优化器状态虽不主导计算，但影响能加载的模型大小。

7.3 内存优化技术

7.3.1 梯度累计（Gradient Accumulation）

问题：大 batch 提高训练稳定性，但激活内存随 batch 线性增长。

方法：

将大 batch 拆分为微批次，在微批次上计算梯度并累积（不调 zero_grad）
每 batch_size/micro_batch_size 步更新参数并清零梯度
激活内存降为 2 × micro_batch_size × D × L

7.3.2 激活检查点（Activation Checkpointing）

思想：训练需要存储所有层激活值（内存 O(L)，当层数 L 增大时，训练所需存储的激活内存会大致与 L 成正比 ，也就是线性增长），推理不需梯度仅存当前层，以计算换内存 。

实现：在前向传播时，只存储部分层的激活值作为检查点。反向传播时，对于两个检查点之间的层，从上一个检查点重新做一次前向计算，来恢复中间激活值。

不用检查点，全部存储：内存 O(L)，无需重算
完全不存储：内存 O(1)，计算 O(L²)，每层都从头算，相当于从 1 到 L 全部重算，从第一层重新开始做一次前向传播，一直算到 L - 1 层，然后才能计算 L 层的梯度。
平衡方案 ：每 √L 层存一个检查点（检查点的数量是 √L） → 内存可从 O(L) 降低至 O(√L)，重计算开销为 O(√L)
PyTorch 提供了 torch.utils.checkpoint 工具，训练速度通常会慢约 20%，但激活内存大幅降低。

八、总结

所有操作都作用于张量：参数、梯度、激活值、优化器状态和数据本质上都是张量。
einops 提供了一种基于命名维度的张量操作方式，比基于索引的方式更清晰、更不易出错。
6ND 公式（FLOPs ≈ 6 × 数据点数量 × 参数量）是估算训练计算量的基础，来源于前向 2ND + 反向 4ND。
算术强度 和 Roofline 分析 使我们能够判断一个计算是内存受限还是计算受限。矩阵乘法是计算受限的，其他操作大多是内存受限的。
MFU 是衡量硬件利用效率的核心指标，0.5 左右是比较好的水平。
梯度累积 和激活检查点是两种减少内存使用的标准技术，通过减少内存使用，可以使用更大的 batch size。
