1.前言
有客户反馈，在使用STM32C5的硬件CRC时，在配置的多项式、初始值等参数完全相同的 条件下C5的计算结果和其他系列（如STM32H5）的结果不相同。
2.复现问题

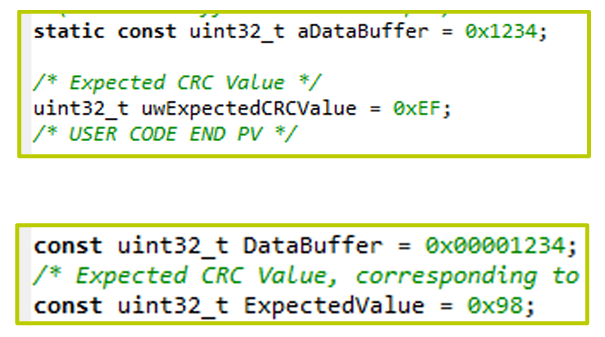

直接对比H5（STM32Cube_FW_H5_V1.6.0\Projects\NUCLEO-H563ZI \Examples\CRC\ CRC_UserDefinedPolynomial）和C5（STM32C5-MCU-HAL2.0.0 \examples\hal\crc\ user_defined_polynomial ）的官方例程，发现在硬件配置完全相同，计算原始数据也相同的条 件下，最终预期的CRC计算结果确实不同。数据都是0x1234 (32-bit)，CRC的值一个是0xEF （H5），另一个是0x98（C5）。也就是说H5和C5的CRC计算结果确有不同。
3.原因分析

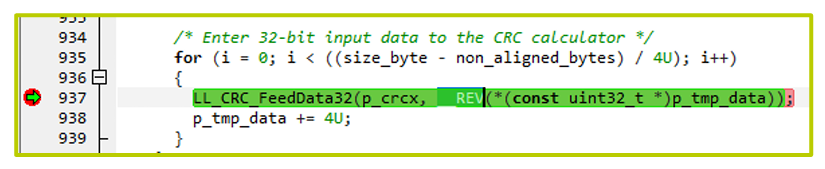

通过调试代码分析，C5的API（HAL2）在向DR寄存器写入数据前，做了一次__REV操作 （__REV 是 ARM/CMSIS 提供的一个内建函数（intrinsic），作用是把一个 32-bit 数据的字节顺 序反转），而H5的API并没有此操作。
因此我们猜测，由于HAL2中API的变动，导致32-bit 数据的四个字节序发生转换；通过去掉__REV，或者把要计算的原始数据高低字节调换改成0x34120000后，得到的CRC值就变成了 0xEF（和H5相同）。
4.如何配置
虽然我们找到了问题原因，但通过修改HAL2官方的驱动代码还是需要谨慎的。但通过软件把要计算CRC值的原始数据统一做一个大小端的转换，也十分消耗算力，尤其是数据量比较大的时候，也不太实际。

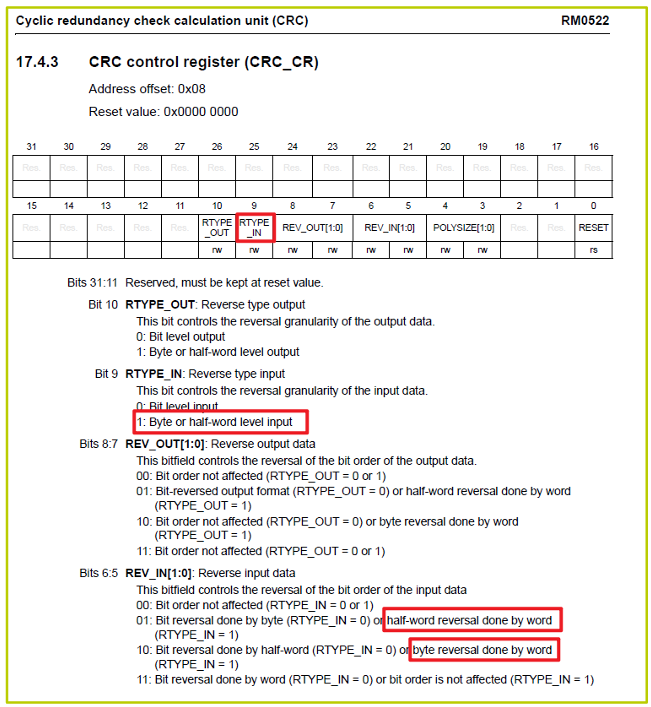

其实，在STM32C5的CRC_CR寄存器中增加一个RTYPE_IN位（相对于H5），当 RTYPE_IN位为1时，提供了输入数据字节或半字级别的硬件翻转功能。

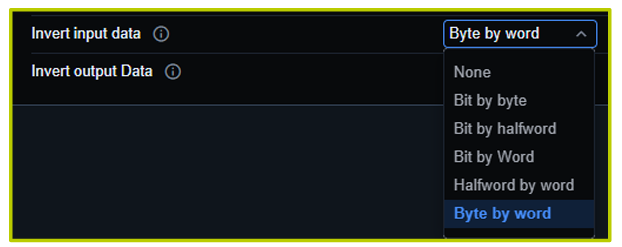

通过RTYPE_IN和REV_IN1 :0组合，最终得到输入数据的6种翻转配置。通过STM32CubeMX2的配置界面来看，更加直观。
当选择Invert input data 为 Byte by word 时，会将每个32-bit字中的4个字节按相反顺序输入CRC计算单元。再次验证，得到的结果就和H5一致了。
5.总结
在使用STM32C5系列硬件CRC时，需特别注意与其他系列（如STM32H5）在数据输入处理上的差异。C5系列的HAL2驱动默认对输入数据进行了字节反转（__REV），而H5系列未做 此处理，导致相同配置下CRC结果不同。为保证与H5系列一致，可通过配置CRC_CR寄存器的 RTYPE_IN 位（如设置为"Byte by word"），实现硬件级别的数据字节翻转，无需额外的软件处理。这样既保证了结果一致性，也提升了效率。建议在项目开发中充分利用该硬件特性，避免手动修改驱动或进行软件端数据转换。
点击下载《LAT1709 STM32C5硬件CRC值的计算话题》原文档。
