第一章 绪论
1.1 研究背景与意义
1.1.1 研究背景
高校体育赛事组织工作一直存在着管理效率低下的问题。传统的赛事管理方式以人工操作为主，赛事信息用纸质文件或者即时通讯工具传递，数据统计依靠电子表格完成。工作模式对于赛事规模小的时候还可以维持，但是随着参赛队伍数量的增多、赛事日程的密集化，信息处理的滞后性以及数据偏差的问题也越来越严重。赛事组织者要花费大量的精力去处理报名信息核对、赛程冲突调整、成绩统计核对等工作，不能把有限的资源用在赛事品质的提高和参赛体验的改善上。信息技术在体育领域中应用之后，这种状况得到了改变。物联网技术、可视化技术、云服务技术被逐步应用于赛事运营的各个环节，给组织管理者提供更加高效的支撑手段1。数据可视化技术在体育赛事中应用越来越普遍，可以使得管理者对赛事的运行状况有直观的认识2。教育机器人创客竞赛管理系统开发实践表明，多终端协同的管理平台可以大大提高赛事组织效率，改善参赛者体验3。篮球联赛属于高校体育的重要部分，篮球联赛管理系统信息化建设既是提高高校体育组织效率的现实需要，又是推进高校体育工作数字化转型的重要途径。
1.1.2 研究意义
本研究设计的篮球联赛管理系统有很强的实践意义。系统采用信息化的方式对赛事组织流程进行重新设计，把报名审核、赛程安排、场地预约、成绩录入等工作全部放在同一个平台上来进行。整合所带来的直接效果就是工作效率的提高，管理人员不需要在不同的渠道之间来回切换就可以完成赛事全过程的管理。系统会自动执行数据校验和冲突检测工作，削减由于人工操作造成的错误，保证赛事信息的准确无误。从宏观的角度来说，系统的推行给高校体育赛事管理树立起信息化的典范，其设计思想和实现方式可以移植到其它体育项目的管理系统创建当中。系统提高赛事组织标准化水平的同时也给参赛队伍提供便捷的服务渠道，参赛者可以随时获取赛事信息、报名缴费、查询比赛成绩，从而提高参赛体验。以用户为中心的设计思想属于信息时代体育事业服务实践的反映。
1.2 国内外研究现状
1.2.1 国内现状
国内学者对于体育赛事管理系统做了大量的研究工作。就整体研究趋势而言，有关的研究是从单一的功能模块向综合的管理平台发展。早期的研究主要是赛事信息发布和成绩公示功能，随着Web开发技术的发展，研究重点也从最初的赛事信息发布和成绩公示功能转向了全流程赛事管理平台的创建。技术选型上JavaWeb技术栈由于稳定性好、生态完备被广泛使用，前后端分离的架构模式在系统开发中居于主流地位。近些年来，数据可视化技术和智能分析模块被引入到赛事管理系统当中，给决策支持赋予了新的技术手段。
王蕾等在高校数据挖掘竞赛管理系统设计与实现研究中，提出了一种面向竞赛组织全流程的管理平台架构。本研究以用户需求为出发点，对赛事发布、报名管理、作品提交、评审打分等各个方面进行了系统的建设。研究采用前后端分离的方式，前端用Vue框架实现界面交互，后端用Spring Boot框架实现业务逻辑，数据层用MySQL存储。该研究的系统架构设计和功能组织方式给本研究提供重要的参考作用，用户权限管理、业务模块解耦等方面都有借鉴的意义。田成伟等针对中小学教育机器人创客竞赛场景，设计出多终端竞赛管理系统。主要研究跨平台数据同步的问题，用统一的数据接口实现PC端和移动端的协同工作。该系统对于报名审核、赛程安排、成绩录入等主要模块的实现方式，给本文处理多角色协同问题提供思路。张郑宇4强把React技术同马拉松赛事管理结合起来，创建并执行了竞赛数据可视化平台。本研究主要研究赛事数据的可视化展示方法，使用物联网电子计时设备采集数据，并用前端图表组件来显示赛事进程以及选手的状态。研究结果给本系统数据展示模块的设计提供技术支持。
杨友法5等用Spring Boot和Vue技术体系来完成学科竞赛管理系统的设计。本文对于前后端分离架构的实现进行了积累，有接口设计规范、数据交互格式、权限控制等。研究过程中对于报名审核流程、赛程编排功能的处理方式，可以给本系统类似的模块开发提供一些参考。邢勇杰6就乒乓球体育赛事展开数据可视化设计研究，从用户认知的角度出发，给出契合用户心智模型的数据可视化设计策略。该研究重视交互设计在体育数据呈现方面的价值，冲破了用户单向接收数据的老套路，达成起了用户同数据间的双向交流。该设计思想对于本系统赛事数据展示模块的交互设计是有利的。
从国内的研究现状来看，现有的研究对于赛事管理系统的功能覆盖面已经比较全面，但是对篮球联赛这个特定场景的专项系统研究较少。大多数研究都采用了通用化的设计思想，对于不同的体育项目所具有的特殊需求考虑得不够周全。篮球联赛具有赛程密集、场地调度繁杂、队伍规模大等特性，现有的系统对于这些特殊的需要不能很好地适应。在吸收已有研究成果的基础上，根据篮球联赛组织的特点进行专项设计，在场地预约调度、赛程冲突检测、队伍信息管理等各方面做出相应的改进，从而形成一个更加符合实际需要的管理系统。
1.2.2 国外现状
国外学者对体育赛事管理智能化的研究越来越频繁。国外的研究更多地把前沿技术嵌入到赛事管理系统的构建当中，试图找到一条数据驱动决策的实现途径。人工智能、区块链、物联网等技术在赛事管理中应用的研究比较活跃，研究角度也由原来的流程管理扩展到环境可持续性、经济效益评价等方面。智能化决策支持系统成为研究热点，用算法优化赛事资源调度和日程安排。
Sun和Yao7提出基于模糊决策支持系统的一种休闲体育赛事的调度优化方法。使用模糊层次分析法来处理参赛者的偏好不确定性，并用遗传算法来优化赛事日程安排。通过对参赛者满意度调查数据的收集，把用户的偏好加入到调度决策当中，提高赛程安排和参赛者需求之间的匹配程度。把用户需求量化并加入到调度算法当中，给本系统赛程编排模块的设计提供新的思路。Karma8等把区块链技术应用到大型体育赛事的环境可持续性管理当中，创建起智能控制系统的体系架构。使用物联网设备采集环境数据，用区块链技术保证数据不被篡改，用人工智能算法分析环境指标。本研究显示了新兴技术在赛事管理方面所具有的应用前景，在数据可信度以及自动化监控方面也具有一定的意义。Nodira9等从智能系统和经济策略相结合的角度来研究体育赛事的可持续管理问题。采用结构方程模型和层次分析法来评价数据驱动决策对赛事可持续性的贡献，检验智能决策模型在成本效益、环境责任方面所具有的优势。
国外的研究技术先进、系统智能化程度高，但是部分研究成果同实际应用之间的联系还存在着一定的差距。算法模型在学术上具有创新性，但是由于部署成本和操作复杂度的原因，它不能在常规的赛事管理中得到广泛的应用。本系统在借鉴国外研究成果的时候，重视技术方案的实用性考虑，选取成熟稳定的开发技术栈，保证系统既具有一致的功能完整性又具有良好的可维护性以及易用性。
1.3 研究内容
本文主要研究篮球联赛管理系统的设计与实现。以现实需求为出发点，对高校篮球联赛组织过程中存在的信息管理问题进行分析，找出系统要解决的主要问题。在此基础上，本文主要从系统需求分析、架构设计、功能模块实现、数据库设计和测试验证等几个方面进行研究。需求分析阶段主要是对球队用户和管理员两种角色的功能要求进行梳理，确定各个功能模块的边界以及交互关系。系统设计阶段采用分层架构思想，把系统分成用户界面层、业务逻辑层、数据访问层，使各个层次的职责清楚、耦合度低。系统实现阶段使用前后端分离的技术路线，后端使用Spring Boot框架建立RESTful服务接口，前端用Vue.js框架实现动态界面渲染，数据持久化使用MySQL关系型数据库。数据库设计从概念模型和逻辑模型两方面进行，用实体关系分析来建立满足第三范式要求的数据表结构。系统测试阶段使用黑盒测试法来检验主要功能模块是否符合预期。本文主要从系统的功能完整性、操作便捷性入手，没有涉及到高性能并发处理以及分布式部署等扩展性问题。研究成果以可以运行的Web系统原型的形式给出，同时附带系统设计文档和测试报告。
第二章 相关技术介绍
2.1 Java语言
Java是被广泛使用的高级编程语言，它有跨平台的特点，可以在不同的操作系统上运行。Java依靠Java虚拟机（JVM）来达成平台无关性，程序的字节码文件可以在任何装有JVM的设备上运行，不需要再编译。Java语言有面向对象的特点，用类和对象来组织代码，支持封装、继承、多态等基本特性，可以提高程序的可维护性以及重用性。Java内存管理依靠自动垃圾回收机制来实现，可以很好地管理内存的使用情况，防止出现内存泄漏或者内存溢出等状况。Java语法简单接近自然语言，提高了学习者的上手速度，同时执行效率高10。
Java语言具有丰富标准库，包含各种数据结构、网络通信、输入输出、多线程处理等各方面功能，可以满足开发者在各个领域应用开发的需要。为了简化开发过程，Java提供了大量的工具和框架支持，比如Spring框架、Hibernate框架、Apache Struts等。Java也被广泛地应用于企业级开发，大型系统、分布式系统、Web应用程序和移动应用的开发中11。由于它有很好的生态系统以及强大的社区支持，所以Java被许多企业当作首选的开发语言。和大多数现代编程语言相比，Java稳定性、兼容性使得它在技术更新快的环境下有长久的生命力。
2.2 Spring Boot框架
Spring Boot是基于Spring框架的一种开源Java开发框架，简化Java应用的开发和部署过程。它提供了一种预先配置好的、开箱即用的功能，使开发者可以迅速创建出独立的、生产级的Spring应用。Spring Boot最核心的特点就是约定优于配置，即在不需要过多配置的情况下，框架会自动推断出合适的默认设置。该特点大大降低了开发中对于复杂的配置文件的依赖程度，使开发者可以专注于业务逻辑的实现，而不必过多地考虑底层的细节12。
Spring Boot用内嵌的Servlet容器实现了不需要外部服务器部署的应用，可以打包成独立的可执行JAR文件或者WAR文件进行部署，简化了传统的Web应用开发过程。Spring Boot还提供了很多的开发工具支持，包括自动配置、内置监控、生产环境下的健康检查、应用日志记录等，可以大大提高开发者调试、测试、部署应用的速度13。Spring Boot还可以和Spring Cloud、数据库、消息队列、缓存等各种技术进行无缝对接，从而给开发过程带来更大的灵活性以及扩展性。
2.3 Vue框架
Vue.js是一个开源的JavaScript框架，专门用来开发用户界面。Vue的主要特性有响应式数据绑定、组件化开发、灵活的模板语法，可以开发出高效的、可维护的单页面应用（SPA）14。Vue的响应式系统依靠数据的变化来自动更新视图，开发者不需要手动去操作DOM，大大提高了开发效率。Vue的组件化设计使得开发者可以把复杂的界面拆分成许多个独立的、可以复用的组件，从而达到提高代码模块化、可重用的目的。
Vue框架可以和其他库或者现有的项目进行集成，在不破坏项目其他部分的基础上对项目进行局部的替换或者功能的扩展15。它还有丰富开发工具与插件生态，比如Vue Router用来处理应用的路由，Vuex用来集中式管理状态，这些工具很好地提高了大型项目开发效率以及维护性。Vue的设计思想是简洁、灵活，可以满足从小型应用到大型企业级应用的各种需要。使用Vue的虚拟DOM技术，Vue可以很快地对界面进行更新，减小不必要的DOM操作，进而提高应用的性能。Vue轻量级的设计以及渐进式的特点使得它成了很多前端开发者的首选。
2.4 MySQL数据库技术
MySQL是关系型数据库管理系统，被广泛地使用在Web应用、数据存储、企业级应用以及大数据分析等各个领域16。MySQL用结构化查询语言(SQL)和数据库交互，可以对数据进行存储、查询、更新、删除等操作。MySQL有很高的可扩展性，可以满足从小型单机应用到大规模分布式系统数据存储的各种需求。它可以实现数据的ACID特性，即原子性、一致性、隔离性、持久性，保证数据操作的可靠性以及一致性17。
MySQL支持多种存储引擎，不同的存储引擎根据应用场景可以被选用，从而达到对事务支持、性能优化和数据完整性等各方面的不同需求。MySQL还具有很强的索引功能，可以加快数据的查询、检索速度，在大数据量的情况下，性能优势更加明显。随着数据量的增加，MySQL还可以用分区表、复制、分布式架构等方法来达到水平和垂直扩展的目的，从而提高数据处理能力以及系统可用性。MySQL具有跨平台性，可以运行在多种操作系统上，并且可以和多种编程语言、开发框架相结合使用，适合于各种应用环境。
2.5 B/S model
B/S（Browser/Server）模式属于一种基于Web的客户端-服务器架构，它把大部分的计算以及数据处理工作委托给服务器端，客户端依靠浏览器同服务器展开交流。B/S模式不需要用户在特定的操作系统或者客户端软件上运行，只要用户的设备能运行Web浏览器就可以访问到应用程序18。因此B/S模式具有很强的跨平台支持能力以及部署能力，用户不需要安装任何软件就可以直接通过浏览器来使用该应用。
在B/S模式下，客户端只起到用户界面的展示以及和服务器交互的作用，所有的业务逻辑、数据存储和处理等工作都是由服务器端来完成的。服务器端一般使用Web服务器和应用服务器来处理客户端的请求，用数据库系统来实现数据的存储和管理19。B/S模式的灵活之处在于，开发者可以很快地开发出Web应用，并且不会遇到不同操作系统、硬件平台之间的兼容性问题。B/S模式更利于集中式管理、维护，所有的更新、修改都可以直接在服务器端完成，不需要客户端的操作系统或者硬件配置。因此B/S模式在现代的Web应用、云计算环境下得到了广泛的使用。
第三章 系统分析
3.1 可行性分析
3.1.1 技术可行性
系统采用的是Spring Boot和Vue.js技术相结合的方式进行开发，该技术栈在Web应用开发中使用较多，在生态体系上也比较成熟稳定。Spring Boot框架给后端开发提供全部的解决方案，包含依赖注入、Web服务、数据访问等功能。Vue.js框架对于前端的组件化开发比较突出，并且同后端的RESTful接口可以很好的配合使用。MySQL数据库可以满足赛事管理系统数据存储的需求，单表千万级数据量时依然能有较好的查询性能。开发环境上使用的是IntelliJ IDEA集成开发环境，它具有的功能包括代码的编辑、调试、部署。以上技术都在开源社区中得到持续维护，文档资源丰富，当出现技术问题的时候可以很快找到解决方法。技术选型在项目开发周期和实现复杂度之间找到平衡点，没有无法跨越的技术障碍。
3.1.2 操作可行性
系统界面设计符合用户日常操作习惯，使用表格展示和表单录入相结合的方式进行数据管理。球队用户角色包括赛事查看、报名操作、场地预约等场景，界面流程经过简化优化，在三次点击以内就可以完成主要操作。管理员角色负责系统的配置以及数据的维护工作，数据管理界面可以实现筛选和排序的功能，方便快速找到需要的数据。系统操作不需要专业的计算机知识，具有基本网页使用能力的用户可以独立完成操作。对初次使用系统的用户给出简单的操作指引说明。系统上线以后，经由短期培训可以使得管理人员知晓操作要点，总体学习成本不高，可以满足各个年龄段用户的需求。
3.1.3 经济可行性
系统开发所用的软件工具全部为开源或者免费的，不需要购买商业软件的授权。开发环境使用社区版集成开发环境，数据库采用MySQL Community Server，前端开发工具使用Visual Studio Code。服务器部署使用云服务商提供的基本型云主机，可以满足中小型联赛的访问需求，在可控的费用范围内。开发过程中不需要使用专业的硬件设备，可以利用现有的计算机设备来完成开发工作。系统上线之后日常运维工作量很小，一个人就可以完成系统的运行监控和数据维护。从投入产出角度来说，系统创建成本主要是前期的人力投入，后期的运行成本低，产生的管理效率改善和时间成本削减可以弥补前期的投入。
3.2 功能需求分析
UML用例图是用图形化的形式来描述系统功能需求的一种方法，用以表现系统同外界参与者之间的互动关系，从而确定系统具备哪些功能。用例图用用例来表示系统可以完成哪些具体的功能，参与者代表和系统进行交互的各种用户或者外部系统。用例图可以用来分析、设计阶段，使开发人员和客户达成一致，保证系统的完整、准确的功能。用直观的图示来表示UML用例图就系统功能和角色之间的关系。本文会就系统按照角色模块做需求分析。

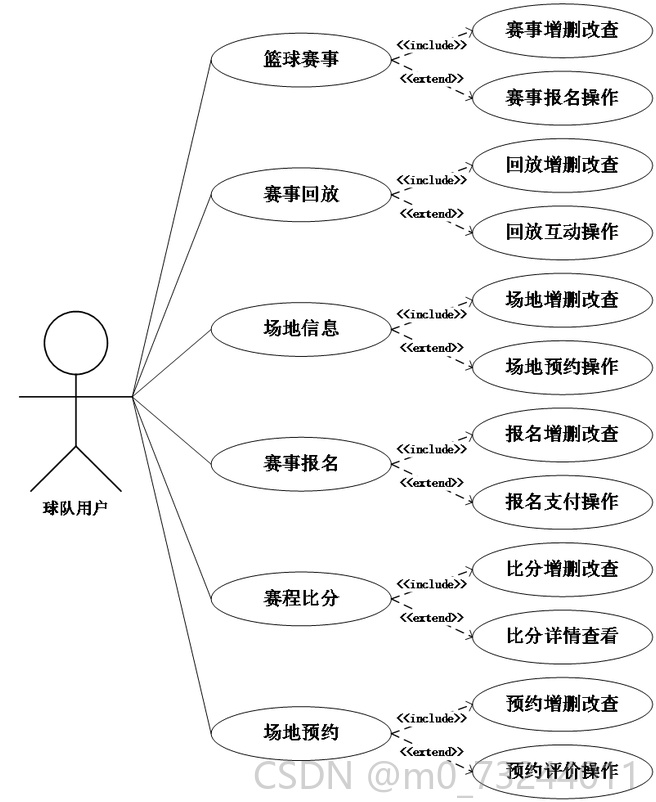

3.2.1 球队用户角色功能需求
球队用户登录系统之后就可以对赛事信息进行浏览、报名参加和场地预约。球队用户可以查看篮球赛事列表，点击赛事详情之后可以报名、上传资料、缴费。可以浏览赛事回放的内容，观看精彩的集锦。可以检索到场地信息，提交场地预约申请。可以查看已经报名的赛事状态和赛程安排，也可以查询比赛比分和成绩信息。球队用户用例图如下图3-1所示。
图3-1球队用户用例图
3.2.2 管理员角色功能需求
管理员在系统里进行赛事信息的添加、修改、删除以及报名审核、数据管理等工作。管理员可以创建篮球赛事、编辑赛事信息、删除无效赛事、审核参赛队伍报名申请。可以发布赛程比分、更新比赛结果。可以上传赛事回放内容、管理精彩的集锦。可维护场地基本信息、配置场地预约规则、处理场地预约请求。管理员用例图如图3-2所示。

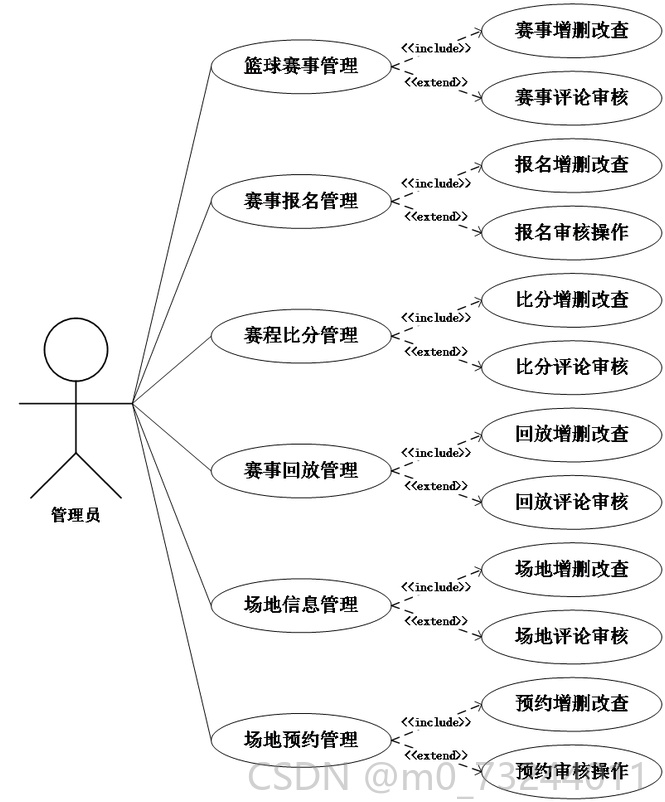

图3-2管理员用例图
3.3 非功能需求分析
3.3.1 可用性需求
系统的可用性要求系统具有高可用性架构，在用户高并发的时候，保证系统的正常运行。系统应该支持快速恢复功能，在出现故障的时候可以迅速完成自我修复工作。为了保证用户体验，系统应该有较高的响应速度、低的延迟，可以很快地对用户的请求做出反应并给出结果。系统应该具有负载均衡的功能，在不同的服务器之间分发请求，防止出现单点故障造成整个系统崩溃的情况。
3.3.2 可靠性需求
系统的可靠性是指系统在长时间的运行中要保证稳定，不能出现频繁的故障或者中断。系统要具有完备的数据备份和恢复手段，在出现硬件故障或者其它灾难性情况的时候，可以保证数据不会丢失，而且能够迅速地恢复到正常的工作状况。系统各项服务、组件应该具备容错性，在某一个或几个组件出现故障的时候，能够自动切换到备用的服务上。
3.3.3 安全性需求
系统安全性的要求就是对用户信息、交易记录等重要数据加以严格的保护。系统要使用加密技术对用户传输的数据加以保护，防止数据在传输过程中被窃取或者篡改。系统应当有访问控制，用户只能访问自己授权的资源，不能被未授权用户访问系统。系统应该具有身份认证的功能，防止恶意用户冒充他人身份进行操作。为了防止外部攻击，系统应该设置防火墙、入侵检测系统等安全防护措施，保证系统的网络安全。
第四章 系统设计

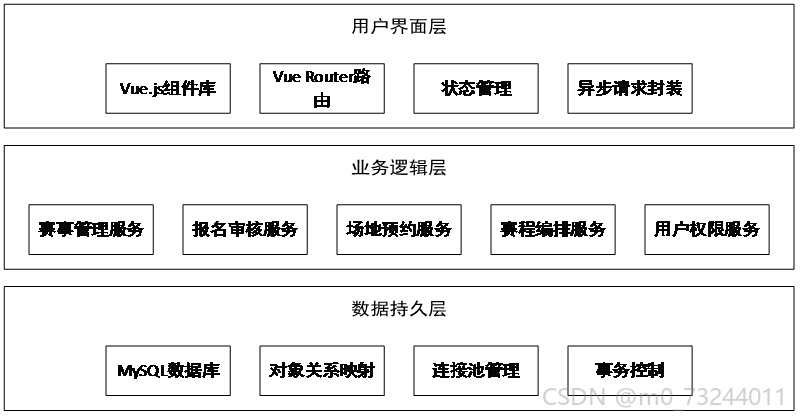

4.1 系统架构设计
系统采用前后端分离的分层架构，自顶向下划分为用户界面层、业务逻辑层、数据持久层三个层级。用户界面层基于Vue.js框架构建，负责收集用户输入数据、向服务端发起异步请求、将响应数据渲染至界面组件。界面层通过路由管理实现页面跳转控制，利用状态管理工具维护跨组件共享数据。业务逻辑层由Spring Boot框架承载，通过控制器接收界面层请求，调用服务组件执行业务规则。服务组件封装了赛事报名审核、场地预约冲突检测、赛程编排等核心业务逻辑，确保业务规则的准确执行20。数据持久层采用MyBatis框架实现对象关系映射，将业务实体与数据库表进行映射，提供数据访问接口供服务层调用。数据库服务器存储赛事信息、报名记录、用户账户等业务数据。各层之间通过接口定义协作契约，上层组件依赖下层提供的服务，不直接访问下层实现细节。这种分层结构使系统具备良好的模块化特性，各层可独立进行优化与扩展。整个系统架构如图4-1所示。
图4-1系统架构图

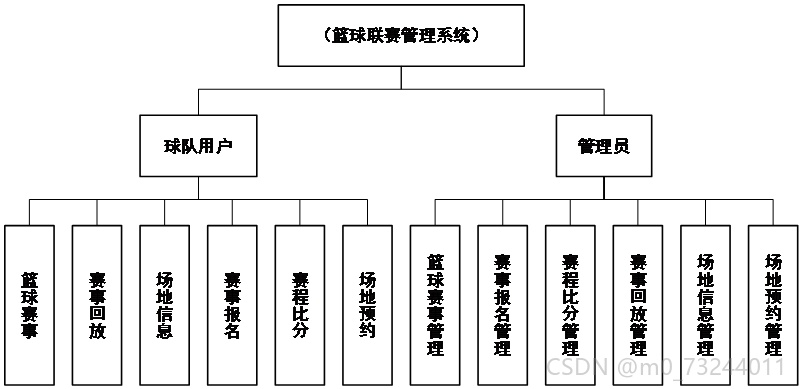

4.2 系统结构功能设计
系统围绕球队用户与管理员两类核心角色构建功能模块。球队用户可通过赛事中心模块查看篮球赛事信息，完成报名申请与缴费操作；通过场地服务模块查询场地空闲时段，提交预约申请；通过数据查看模块获取赛程安排与比赛比分信息。管理员通过赛事管理模块发布赛事信息、审核报名资格、编排赛程日程；通过场地管理模块维护场地基础信息、配置开放时段、处理预约请求；通过内容管理模块上传赛事回放、管理精彩集锦；通过数据管理模块录入比赛比分、维护系统基础数据。系统功能覆盖赛事组织全流程，各模块间通过数据共享实现信息互通。系统功能结构图如图4-2所示。
图4-2系统功能结构图
4.3 系统流程设计

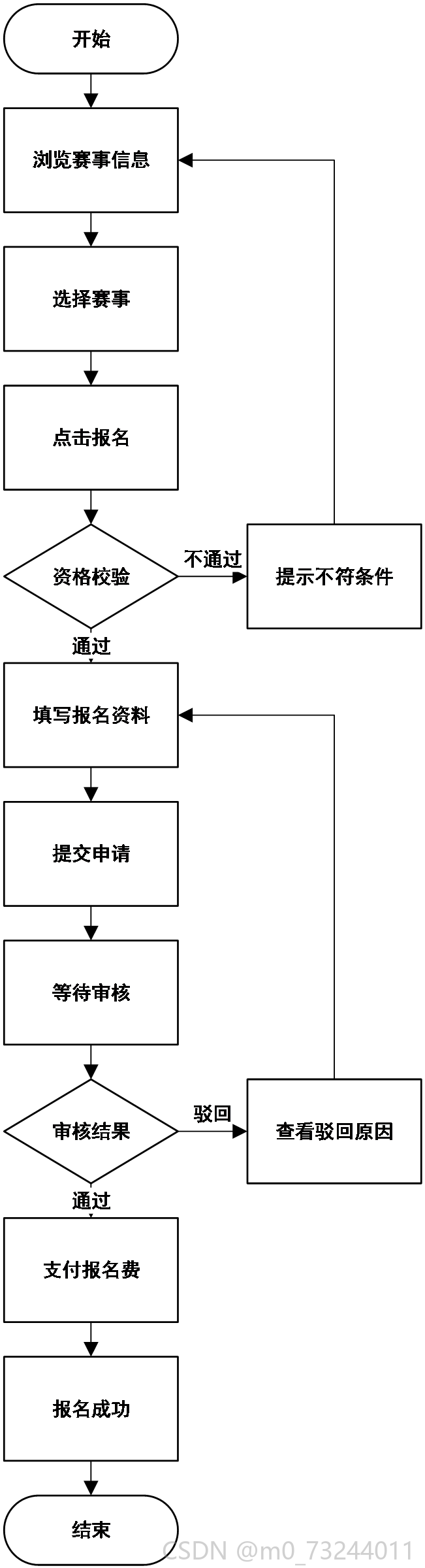

4.3.1 赛事报名流程设计
球队用户在赛事列表页面选择目标赛事，进入赛事详情后点击报名按钮。系统检查队伍资格与报名名额后，引导用户填写参赛队伍信息、上传队员资料、选择参赛组别。用户提交报名申请后，系统生成待审核记录并通知管理员。管理员审核通过后，用户收到缴费通知，完成在线支付后报名生效。报名状态在整个流程中动态更新。赛事报名流程图如图4-3所示。
图4-3赛事报名流程图

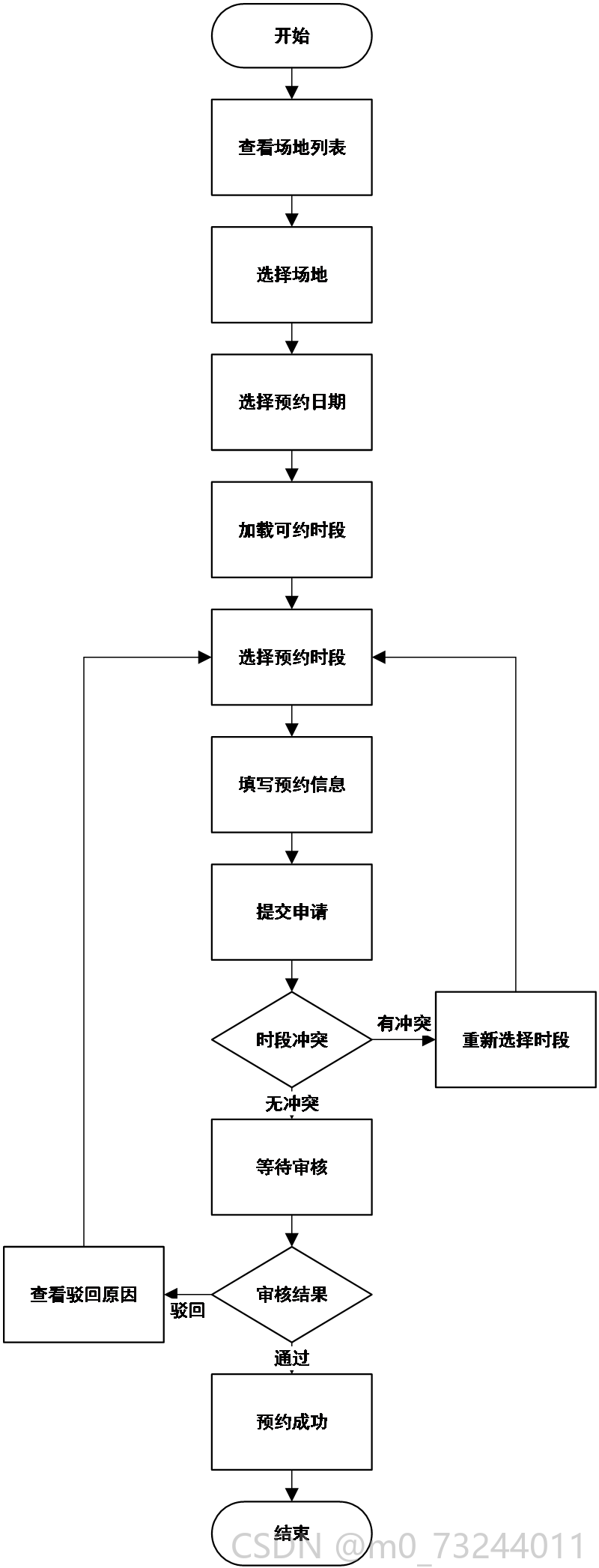

4.3.2 场地预约流程设计
球队用户进入场地信息模块查看场地基本信息与可预约时段。用户选择目标场地与预约日期，系统加载该场地的已预约时段并展示空闲时段。用户选定预约时段后，填写预约用途与队伍信息提交申请。系统检查该时段是否存在冲突，无冲突则创建预约记录。预约申请需经管理员审核确认，审核通过后预约生效。场地预约流程图如图4-4所示。
图4-4场地预约流程图
4.3.3 赛程编排流程设计
管理员在后台进入赛程编排模块，选择需要编排的赛事。系统加载已报名并通过审核的队伍列表，按照分组规则或随机方式进行分组。管理员确认分组结果后，系统根据场地可用时段与比赛规则自动生成初始赛程。管理员可对自动生成的赛程进行调整，包括比赛时间调整、场地更换、对阵顺序修改。确认无误后发布赛程，球队用户可在前台查看赛程安排。赛程编排流程图如图4-5所示。
图4-5赛程编排流程图
4.3.4 报名审核流程设计

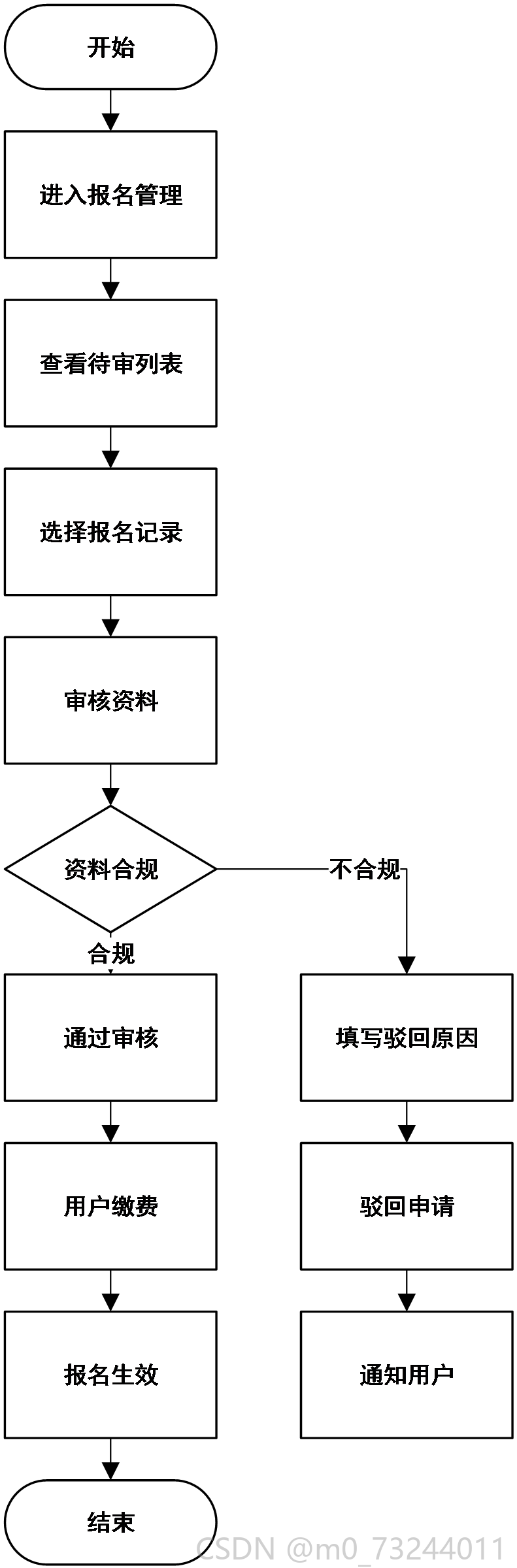

管理员在后台进入赛事报名管理模块，查看待审核的报名申请列表。系统展示每支队伍的报名时间、队员信息、参赛组别等资料。管理员点击审核按钮，查看报名资料完整性与合规性。审核通过时设置状态为已通过，系统自动向用户发送通知。审核驳回时填写驳回原因，用户收到通知后可修改资料重新提交。报名审核流程图如图4-6所示。
图4-6报名审核流程图
4.3.5 比分录入流程设计
管理员在后台进入赛程比分管理模块，选择已完成的比赛场次。系统展示该场比赛的对阵双方、比赛时间、场地信息。管理员录入双方各节比分、个人得分统计等数据，系统自动计算总分与胜负结果。确认无误后提交保存，比分数据同步更新至球队用户端的赛程查询页面。比分录入流程图如图4-7所示。

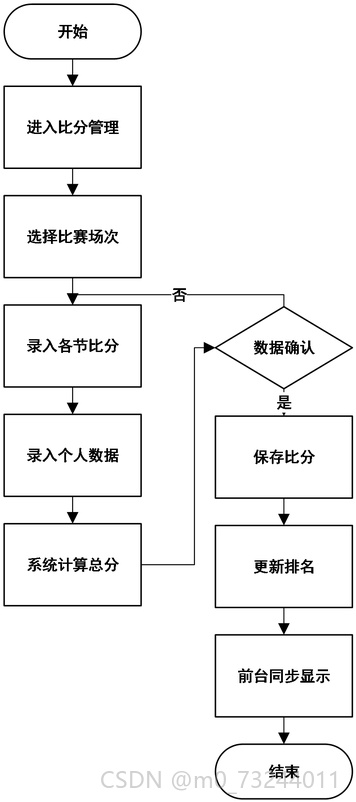

图4-7比分录入流程图
4.4 数据库设计
在数据库设计过程中，E-R图设计有助于将概念模型转化为具体的数据库结构。在此阶段，需要明确每个数据表的字段类型、约束条件及表之间的关系，为物理设计提供依据。随后，将进一步分析优化数据存储方案，保障系统的高效性与可扩展性21。
4.4.1 E-R图设计

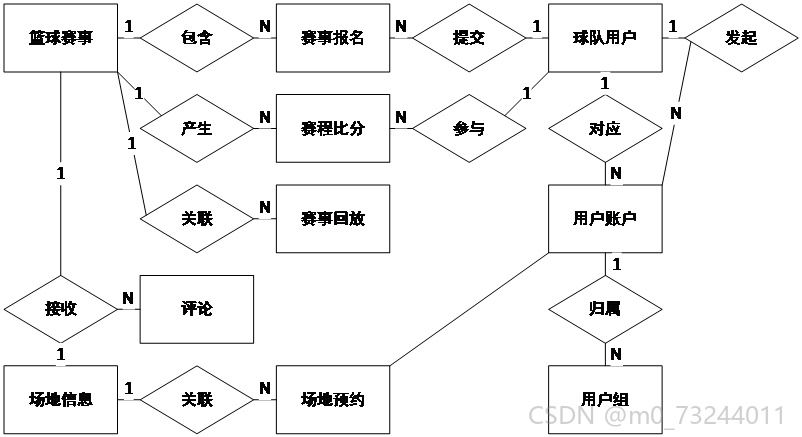

构建篮球联赛管理系统的概念模型，关键在于理清赛事、队伍、场地、用户等核心实体之间的动态关联。赛事与队伍之间存在多对多的报名关系，一支队伍可报名多项赛事，一项赛事可容纳多支队伍参赛。赛事与场地之间存在一对多的使用关系，每场赛事需在特定场地进行，一个场地可承办多场赛事。用户与队伍之间存在一对多的隶属关系，一个用户可作为领队创建多支队伍，但每支队伍对应唯一创建者。预约记录连接用户与场地，反映用户对场地的使用申请。赛程比分作为赛事过程的产物，关联赛事、队伍、场地等多方信息。概念模型设计遵循实体关系分析方法，将现实世界中的业务对象抽象为数据实体，通过关系定义表达实体间的业务规则。E-R图作为概念模型的表达工具，能够直观呈现实体及其联系，为后续逻辑模型设计奠定基础。庞敏在MySQL数据库的数据安全应用设计技术研究中探讨了数据库设计方法22，为概念模型构建提供了方法论参考。系统全局E-R图如图4-8所示。
图4-8系统E-R图
根据系统分析，系统的主要实体有篮球赛事、赛事报名、球队用户、场地信息、场地预约、赛程比分、赛事回放、用户账户、用户组、评论，各个实体具体的属性如下图所示。

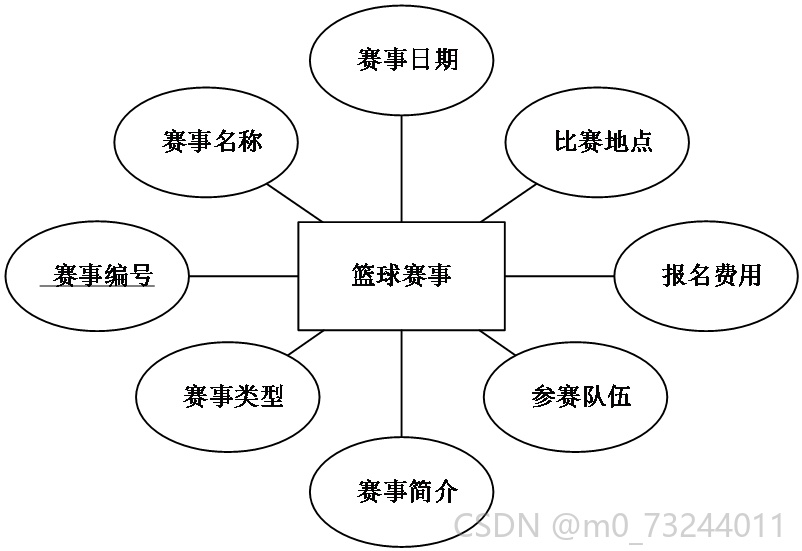

篮球赛事实体主要包括赛事编号、赛事名称、赛事日期、比赛地点等属性。实体属性图如图4-9所示。
图4-9篮球赛事实体属性图
赛事报名实体主要包括报名编号、赛事名称、球队名称、审核状态等属性。实体属性图如图4-10所示。

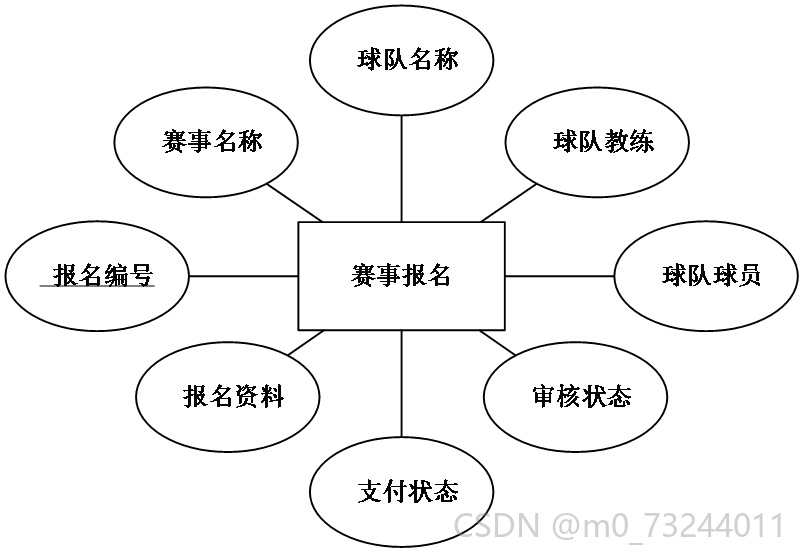

图4-10赛事报名实体属性图
赛事回放实体主要包括回放编号、赛事名称、赛事日期、精彩内容等属性。实体属性图如图4-11所示。
图4-11赛事回放实体属性图

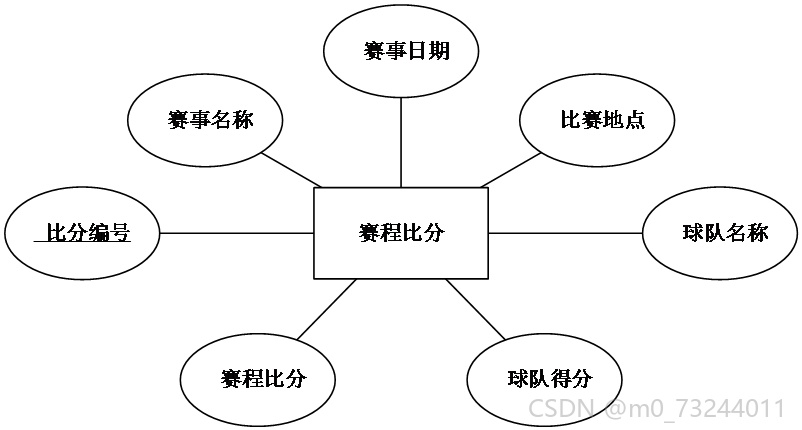

赛程比分实体主要包括比分编号、赛事名称、球队名称、赛程比分等属性。实体属性图如图4-12所示。
图4-12赛程比分实体属性图
场地信息实体主要包括场地编号、场地名称、场地位置、场地设备等属性。实体属性图如图4-13所示。

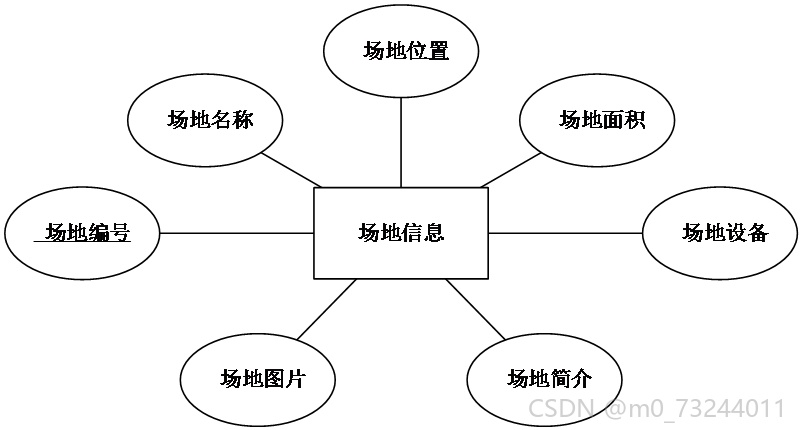

图4-13场地信息实体属性图

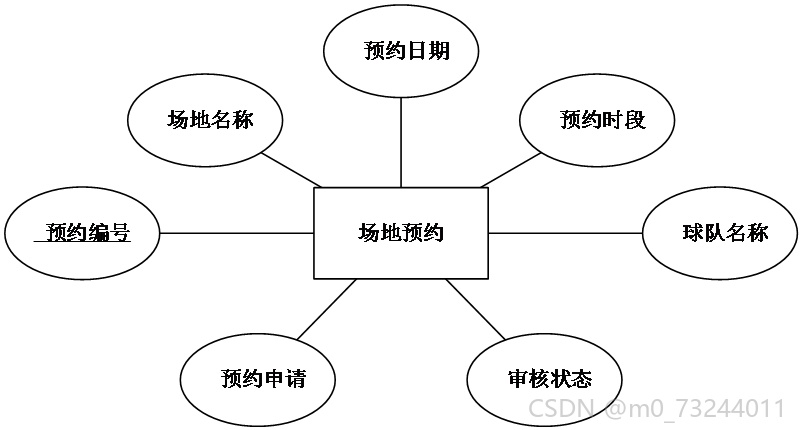

场地预约实体主要包括预约编号、场地名称、预约日期、审核状态等属性。实体属性图如图4-14所示。
图4-14场地预约实体属性图

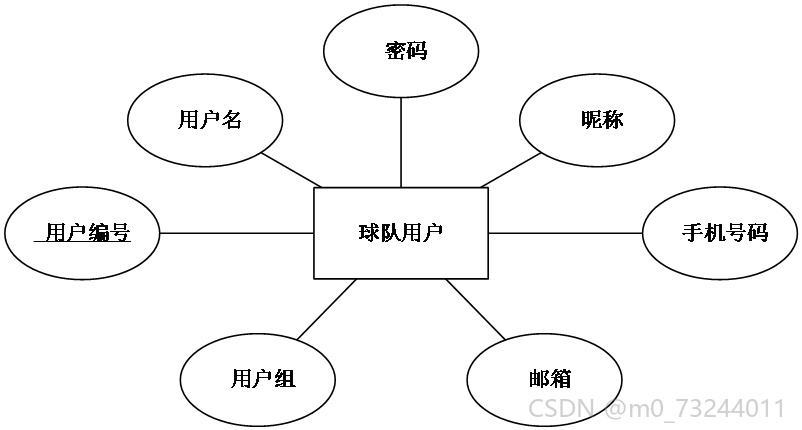

球队用户实体主要包括用户编号、用户名、密码、手机号码等属性。实体属性图如图4-15所示。
图4-15球队用户实体属性图

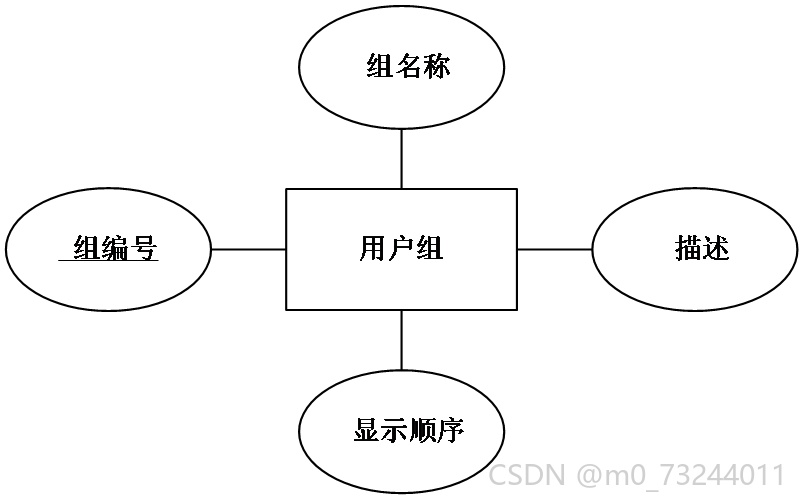

用户组实体主要包括组编号、组名称、描述、显示顺序等属性。实体属性图如图4-16所示。
图4-16用户组实体属性图
4.4.2 数据库表设计
数据库逻辑设计阶段将概念模型转换为关系数据库表结构。依据E-R图中定义的实体与联系，采用关系模式映射规则，将每个实体转换为独立的数据表，实体属性转换为表的字段，实体间联系通过外键约束实现。针对篮球联赛业务特点，为提升查询效率，在赛事表的日期字段、报名表的审核状态字段、场地预约表的预约日期字段上建立索引。数据表设计遵循第三范式要求，消除数据冗余与更新异常。对于报名记录表与赛程比分表等包含多值属性的实体，通过拆分为子表的方式保证范式规范。
（1）篮球赛事表主要是用来存储赛事基本信息。主要包括赛事名称、赛事类型、赛事日期、比赛地点、报名费用等字段。如表4-1所示。
表4-1篮球赛事表
| 序号 | 字段名 | 类型 | 长度 | 备注 |
|---|---|---|---|---|
| 1 | 篮球赛事id | bigint | 20 | 主键 |
| 2 | 赛事名称 | varchar | 64 | 赛事名称 |
| 3 | 赛事类型 | varchar | 64 | 赛事类型 |
| 4 | 赛事日期 | date | - | 赛事日期 |
| 5 | 比赛地点 | varchar | 64 | 比赛地点 |
| 6 | 赛事简介 | text | 65535 | 赛事简介 |
| 7 | 封面图片 | varchar | 255 | 封面图片 |
| 8 | 报名费用 | double | - | 报名费用 |
| 9 | 创建时间 | datetime | - | 创建时间 |
| 10 | 更新时间 | timestamp | - | 更新时间 |
（2）赛事报名表主要是用来记录球队报名参赛的信息。主要包括赛事名称、球队名称、球队教练、球队球员、报名资料、审核状态、支付状态等字段。如表4-2所示。
表4-2赛事报名表
| 序号 | 字段名 | 类型 | 长度 | 备注 |
|---|---|---|---|---|
| 1 | 赛事报名id | bigint | 20 | 主键 |
| 2 | 赛事名称 | varchar | 64 | 赛事名称 |
| 3 | 球队名称 | varchar | 64 | 球队名称 |
| 4 | 球队教练 | varchar | 64 | 球队教练 |
| 5 | 球队球员 | text | 65535 | 球队球员 |
| 6 | 报名资料 | varchar | 255 | 报名资料 |
| 7 | 审核状态 | varchar | 16 | 审核状态 |
| 8 | 支付状态 | varchar | 16 | 支付状态 |
| 9 | 创建用户id | int | 11 | 创建用户ID |
| 10 | 创建时间 | datetime | - | 创建时间 |
（3）球队用户表主要是用来存储系统用户账户信息。主要包括用户名、密码、昵称、头像地址、手机号码、邮箱、账户状态、用户组等字段。如表4-3所示。
表4-3球队用户表
| 序号 | 字段名 | 类型 | 长度 | 备注 |
|---|---|---|---|---|
| 1 | 用户id | int | 11 | 主键 |
| 2 | 用户名 | varchar | 16 | 用户名 |
| 3 | 密码 | varchar | 64 | 密码 |
| 4 | 昵称 | varchar | 16 | 昵称 |
| 5 | 手机号码 | varchar | 11 | 手机号码 |
| 6 | 邮箱 | varchar | 64 | 邮箱 |
| 7 | 账户状态 | smallint | 6 | 账户状态 |
| 8 | 用户组 | varchar | 32 | 用户组 |
| 9 | 创建时间 | timestamp | - | 创建时间 |
| 10 | 上次登录时间 | timestamp | - | 上次登录时间 |
（4）场地信息表主要是用来存储比赛场地的基本信息。主要包括场地名称、场地位置、场地面积、场地设备、场地简介、场地图片等字段。如表4-4所示。
表4-4场地信息表
| 序号 | 字段名 | 类型 | 长度 | 备注 |
|---|---|---|---|---|
| 1 | 场地信息id | int | 11 | 主键 |
| 2 | 场地名称 | varchar | 64 | 场地名称 |
| 3 | 场地位置 | varchar | 64 | 场地位置 |
| 4 | 场地面积 | varchar | 64 | 场地面积 |
| 5 | 场地设备 | varchar | 64 | 场地设备 |
| 6 | 场地简介 | text | 65535 | 场地简介 |
| 7 | 场地图片 | varchar | 255 | 场地图片 |
| 8 | 创建用户id | int | 11 | 创建用户ID |
| 9 | 创建时间 | datetime | - | 创建时间 |
| 10 | 更新时间 | timestamp | - | 更新时间 |
（5）场地预约表主要是用来记录用户对场地的预约申请。主要包括场地名称、预约日期、预约时段、预约申请、球队名称、审核状态等字段。如表4-5所示。
表4-5场地预约表
| 序号 | 字段名 | 类型 | 长度 | 备注 |
|---|---|---|---|---|
| 1 | 场地预约id | int | 11 | 主键 |
| 2 | 场地名称 | varchar | 64 | 场地名称 |
| 3 | 预约日期 | date | - | 预约日期 |
| 4 | 预约时段 | varchar | 64 | 预约时段 |
| 5 | 预约申请 | text | 65535 | 预约申请 |
| 6 | 球队名称 | varchar | 64 | 球队名称 |
| 7 | 审核状态 | varchar | 16 | 审核状态 |
| 8 | 创建用户id | int | 11 | 创建用户ID |
| 9 | 创建时间 | datetime | - | 创建时间 |
| 10 | 更新时间 | timestamp | - | 更新时间 |
（6）赛程比分表主要是用来存储比赛场次与比分信息。主要包括赛事名称、球队名称、球队得分、赛程比分、赛程结果等字段。如表4-6所示。
表4-6赛程比分表
| 序号 | 字段名 | 类型 | 长度 | 备注 |
|---|---|---|---|---|
| 1 | 赛程比分id | int | 11 | 主键 |
| 2 | 赛事名称 | varchar | 64 | 赛事名称 |
| 3 | 球队名称 | varchar | 64 | 球队名称 |
| 4 | 球队得分 | double | - | 球队得分 |
| 5 | 赛程比分 | varchar | 64 | 赛程比分 |
| 6 | 赛程结果 | varchar | 64 | 赛程结果 |
| 7 | 创建用户id | int | 11 | 创建用户ID |
| 8 | 创建时间 | datetime | - | 创建时间 |
| 9 | 更新时间 | timestamp | - | 更新时间 |
（7）赛事回放表主要是用来存储比赛视频回放资源。主要包括赛事名称、参赛队伍、封面图片、精彩集锦、精彩内容等字段。如表4-7所示。
表4-7赛事回放表
| 序号 | 字段名 | 类型 | 长度 | 备注 |
|---|---|---|---|---|
| 1 | 赛事回放id | int | 11 | 主键 |
| 2 | 赛事名称 | varchar | 64 | 赛事名称 |
| 3 | 参赛队伍 | text | 65535 | 参赛队伍 |
| 4 | 封面图片 | varchar | 255 | 封面图片 |
| 5 | 精彩集锦 | varchar | 255 | 精彩集锦 |
| 6 | 精彩内容 | text | 65535 | 精彩内容 |
| 7 | 创建用户id | int | 11 | 创建用户ID |
| 8 | 创建时间 | datetime | - | 创建时间 |
| 9 | 更新时间 | timestamp | - | 更新时间 |
（8）用户账户表主要是用来存储系统账户的认证信息。主要包括用户名、密码、昵称、手机号码、邮箱、账户状态等字段。如表4-8所示。
表4-8用户账户表
| 序号 | 字段名 | 类型 | 长度 | 备注 |
|---|---|---|---|---|
| 1 | 用户id | int | 11 | 主键 |
| 2 | 用户名 | varchar | 16 | 用户名 |
| 3 | 密码 | varchar | 64 | 密码 |
| 4 | 昵称 | varchar | 16 | 昵称 |
| 5 | 手机号码 | varchar | 11 | 手机号码 |
| 6 | 邮箱 | varchar | 64 | 邮箱 |
| 7 | 账户状态 | smallint | 6 | 账户状态 |
| 8 | 用户组 | varchar | 32 | 用户组 |
| 9 | 创建时间 | timestamp | - | 创建时间 |
| 10 | 上次登录时间 | timestamp | - | 上次登录时间 |
（9）用户组表主要是用来定义用户权限分组。主要包括名称、描述、显示顺序、注册位置等字段。如表4-9所示。
表4-9用户组表
| 序号 | 字段名 | 类型 | 长度 | 备注 |
|---|---|---|---|---|
| 1 | 用户组id | int | 11 | 主键 |
| 2 | 名称 | varchar | 16 | 名称 |
| 3 | 描述 | varchar | 255 | 描述 |
| 4 | 显示顺序 | smallint | 6 | 显示顺序 |
| 5 | 注册位置 | smallint | 6 | 注册位置 |
| 6 | 创建时间 | timestamp | - | 创建时间 |
| 7 | 更新时间 | timestamp | - | 更新时间 |
（10）评论表主要是用来存储用户对赛事、场地的评价内容。主要包括内容、昵称、头像地址、是否置顶、评论人id等字段。如表4-10所示。
表4-10评论表
| 序号 | 字段名 | 类型 | 长度 | 备注 |
|---|---|---|---|---|
| 1 | 评论id | int | 11 | 主键 |
| 2 | 内容 | text | 65535 | 内容 |
| 3 | 昵称 | varchar | 255 | 昵称 |
| 4 | 头像地址 | varchar | 255 | 头像地址 |
| 5 | 是否置顶 | tinyint | 4 | 是否置顶 |
| 6 | 是否隐藏 | tinyint | 4 | 是否隐藏 |
| 7 | 评论人id | int | 11 | 评论人ID |
| 8 | 创建时间 | timestamp | - | 创建时间 |
| 9 | 更新时间 | timestamp | - | 更新时间 |
第五章 系统实现
5.1 球队用户功能实现
5.1.1 篮球赛事功能实现

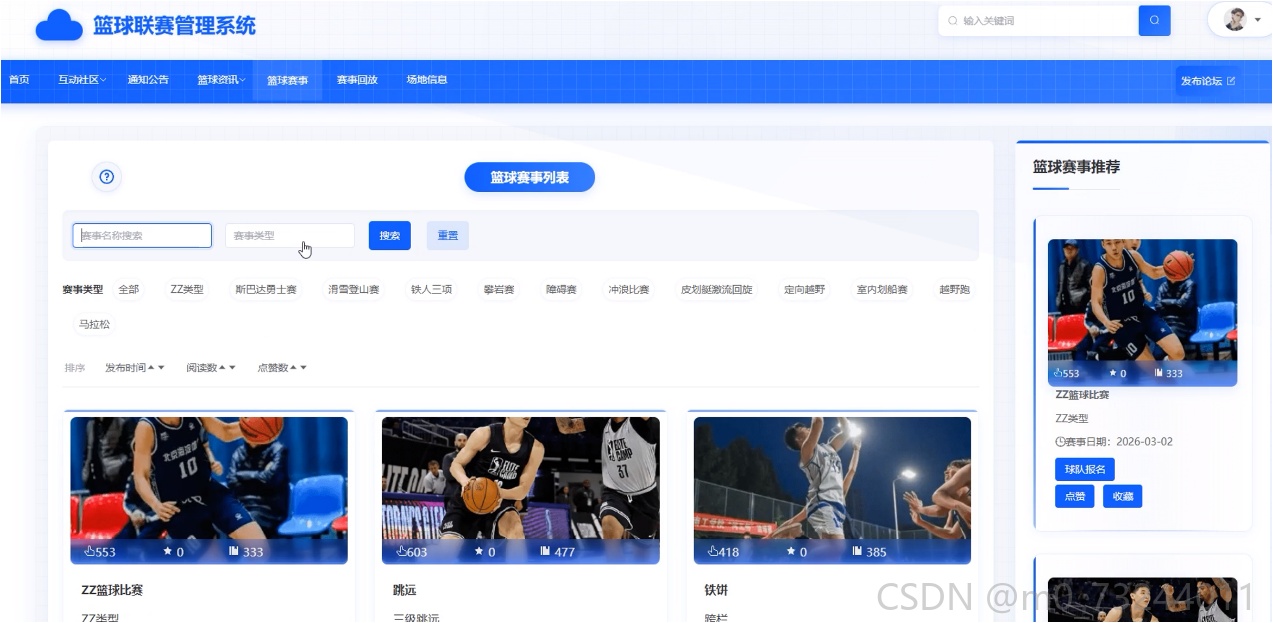

球队用户通过篮球赛事模块获取赛事信息，系统支持赛事检索条件灵活组合。用户进入赛事详情后，可根据自身情况完成收藏或点赞操作，报名流程涉及资料上传与在线支付。篮球赛事界面如图5-1所示。
图5-1篮球赛事界面
5.1.2 赛事回放功能实现

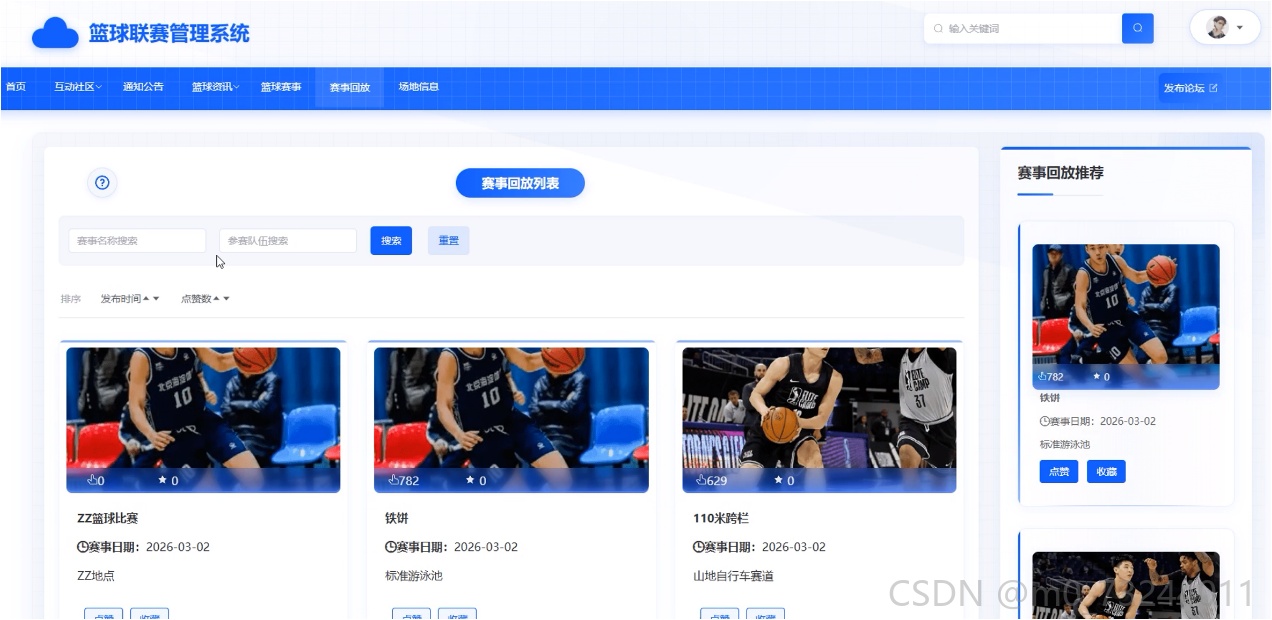

赛事回放模块为用户提供已结束比赛的视频资源，搜索条件帮助用户快速定位目标场次。视频播放器支持流畅观看体验，用户在观看过程中可表达喜爱并保存至个人收藏夹。赛事回放界面如图5-2所示。
图5-2赛事回放界面
5.1.3 场地信息功能实现

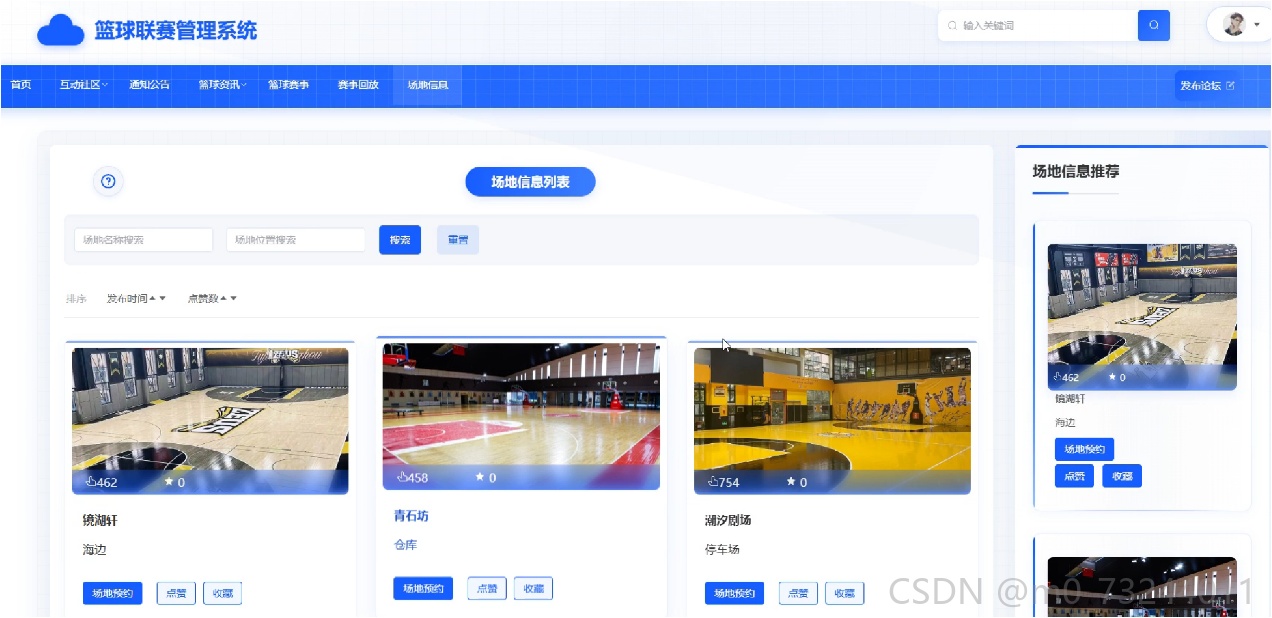

场地信息模块集中展示可用场地的详细资料，用户通过筛选条件缩小选择范围。选定场地后，预约提交环节需确认时段，系统反馈预约结果供用户核对。场地信息界面如图5-3所示。
图5-3场地信息界面
5.1.4 赛事报名功能实现

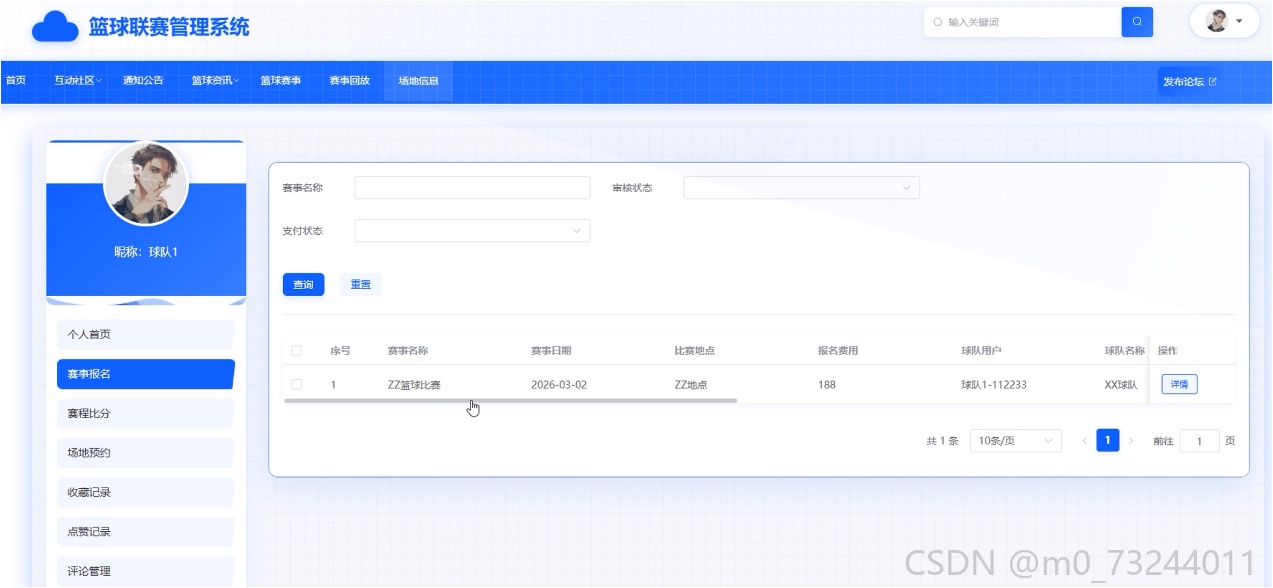

赛事报名模块呈现用户已参与的赛事列表，报名信息随时可供查阅。用户在规定时间内完成支付操作，赛事结束后可对赛事组织与执行情况做出评价。赛事报名界面如图5-4所示。
图5-4赛事报名界面
5.1.5 赛程比分功能实现
赛程比分模块将比赛进程与最终结果集中呈现，用户依据查询条件获取特定场次信息。比赛详情页面展示双方得分与关键数据统计，满足用户对赛事过程的全面了解需求。赛程比分界面如图5-5所示。

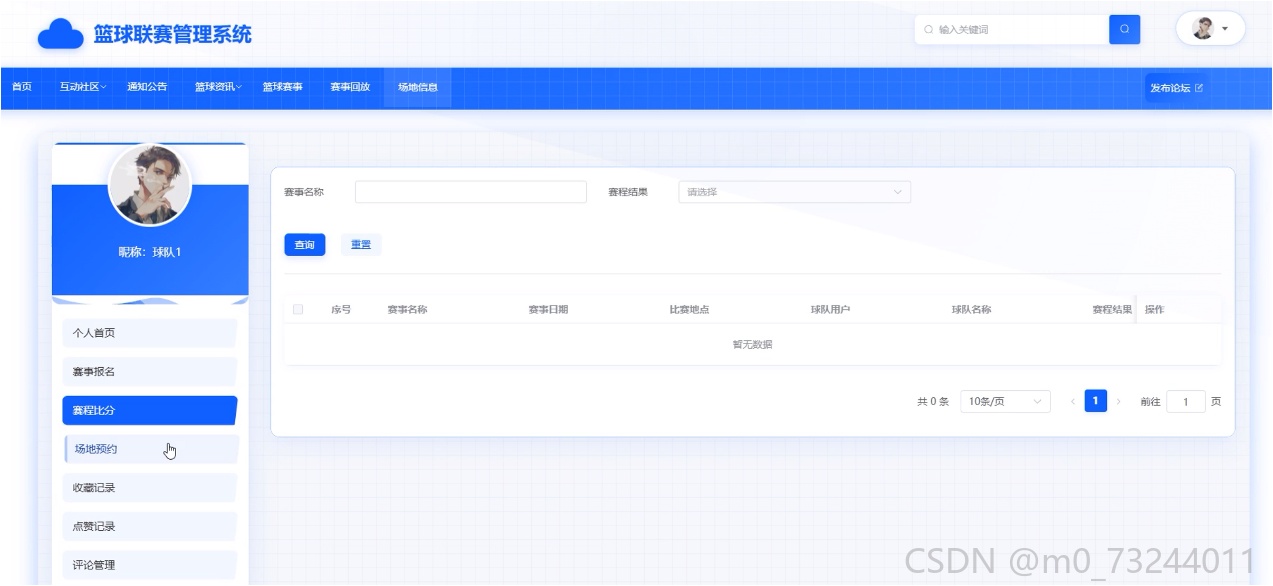

图5-5赛程比分界面
5.1.6 场地预约功能实现

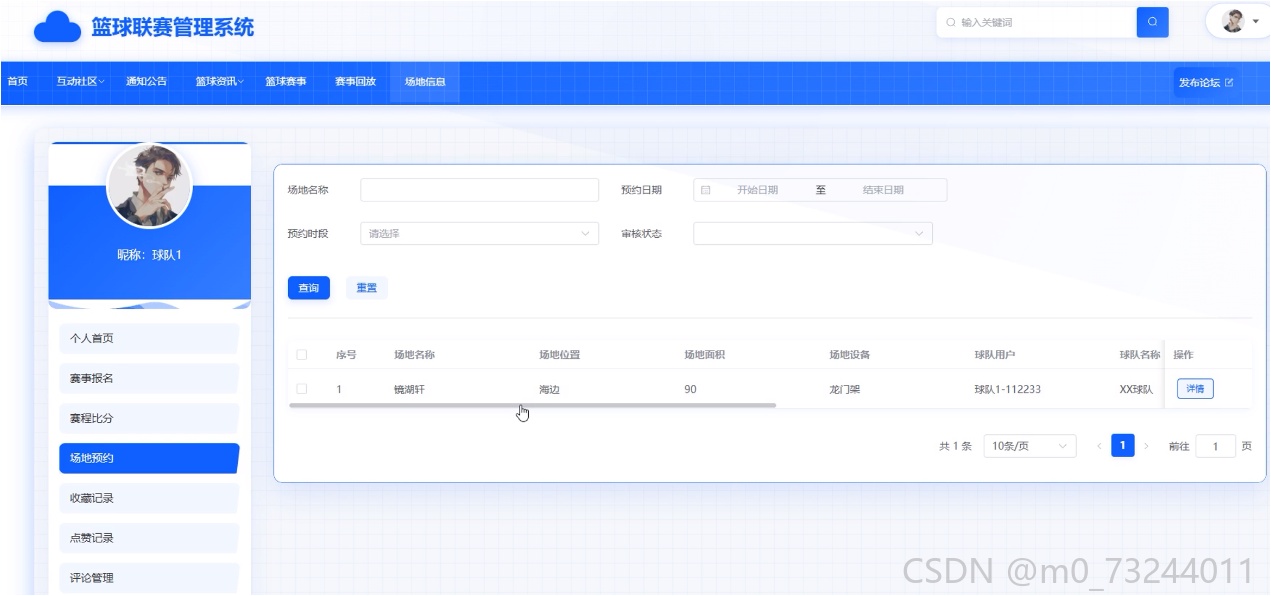

场地预约模块记录用户已提交的场地使用申请，预约状态通过查询功能及时更新。用户完成场地使用后，可在对应预约记录中提交使用体验评价。场地预约界面如图5-6所示。
图5-6场地预约界面
5.2 管理员功能实现

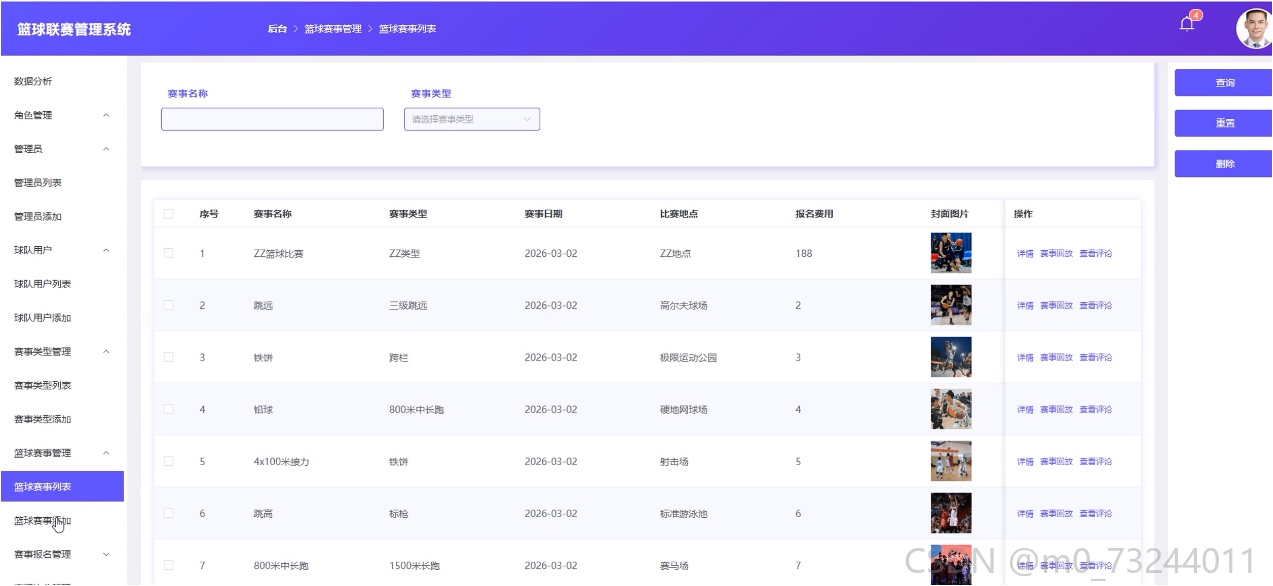

5.2.1 篮球赛事管理功能实现
管理员在篮球赛事管理模块维护赛事基本信息，赛事查询与筛选功能辅助定位目标赛事。赛事新增操作完善赛事库内容，对已创建赛事可进行详情查阅与信息修改，不再需要的赛事通过删除操作清理。篮球赛事管理界面如图5-7所示。
图5-7篮球赛事管理界面
5.2.2 赛事报名管理功能实现
赛事报名管理模块集中处理球队用户的报名申请，管理员通过查询条件筛选待审核记录。报名详情页面展示球队资料与证明文件，审核结果直接影响报名状态变更。赛事报名管理界面如图5-8所示。

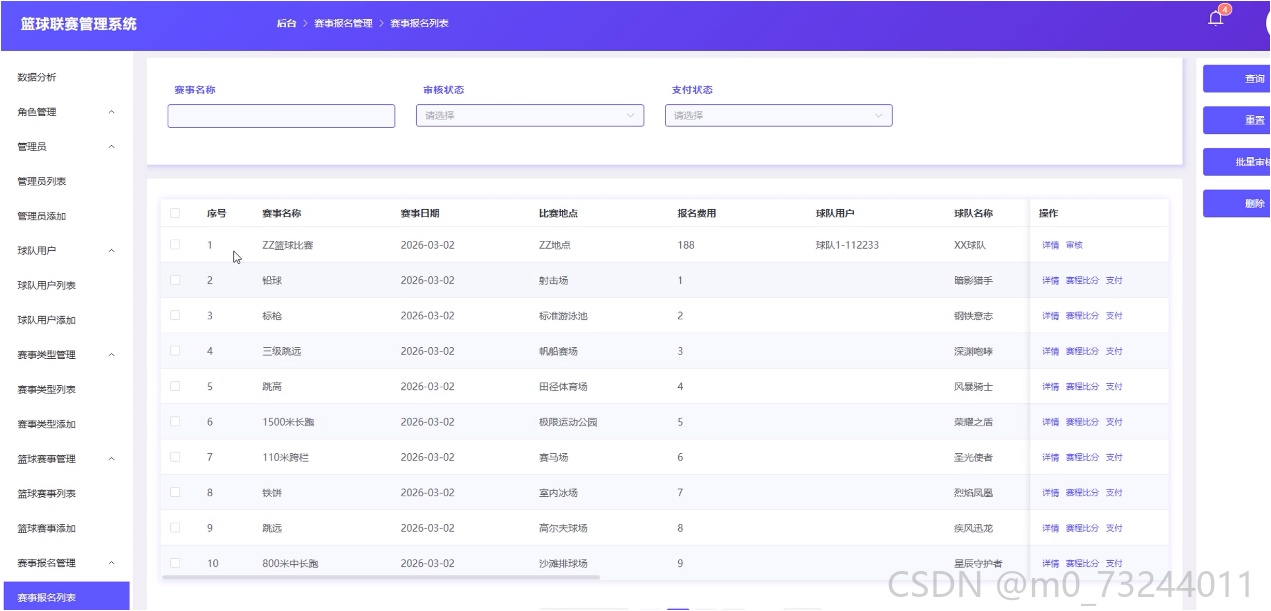

图5-8赛事报名管理界面
5.2.3 赛程比分管理功能实现

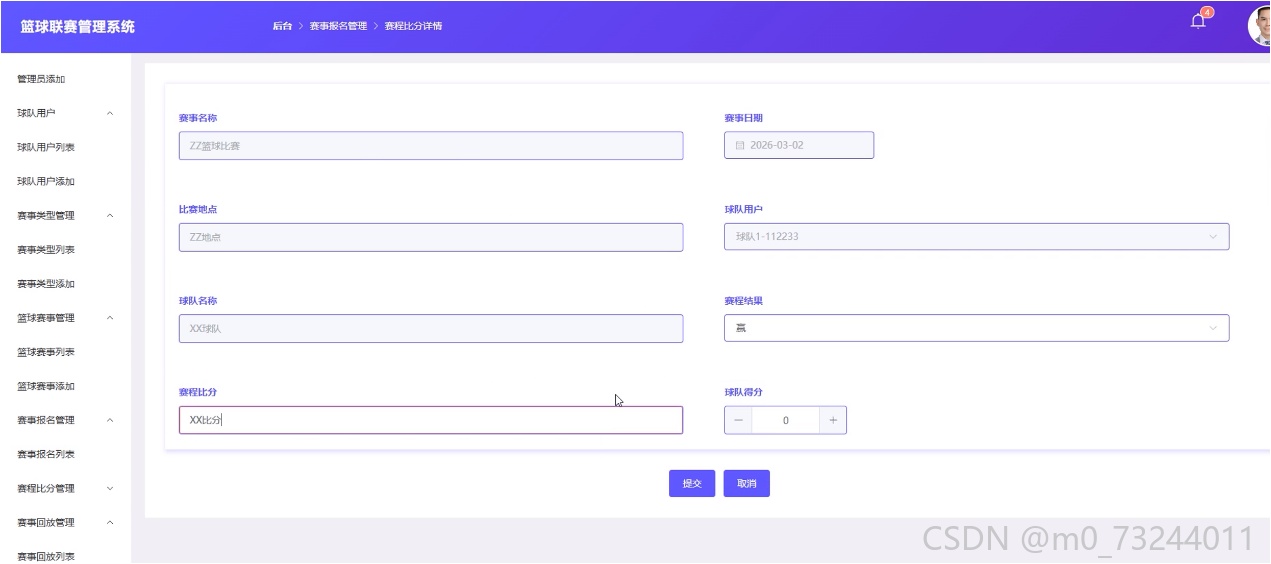

赛程比分管理模块支持管理员对比赛结果进行录入与调整，分页查询与重置条件方便定位特定赛程。新增比分操作建立新的比赛记录，详情页面展示完整比赛数据，修改与删除操作保障比分信息的准确性。赛程比分管理界面如图5-9所示。
图5-9赛程比分管理界面

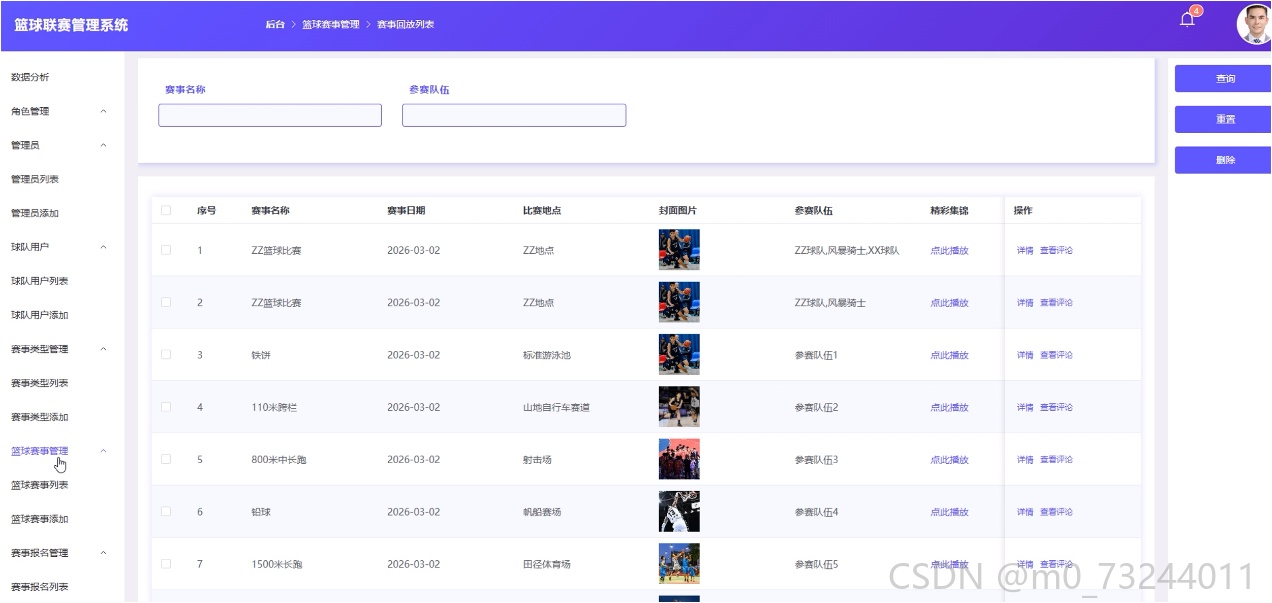

5.2.4 赛事回放管理功能实现
赛事回放管理模块负责比赛视频资源的上线与维护，管理员通过查询条件筛选目标回放记录。新增回放操作将视频关联至对应赛事，详情页面展示视频元数据，修改与删除操作确保资源库的时效性。赛事回放管理界面如图5-10所示。
图5-10赛事回放管理界面
5.2.5 场地信息管理功能实现
场地信息管理模块集中维护场地的设施规格与开放时段，管理员通过检索条件快速定位场地记录。新增场地操作扩充可用资源，详情页面呈现完整场地资料，修改与删除功能保证场地信息的实时更新。场地信息管理界面如图5-11所示。

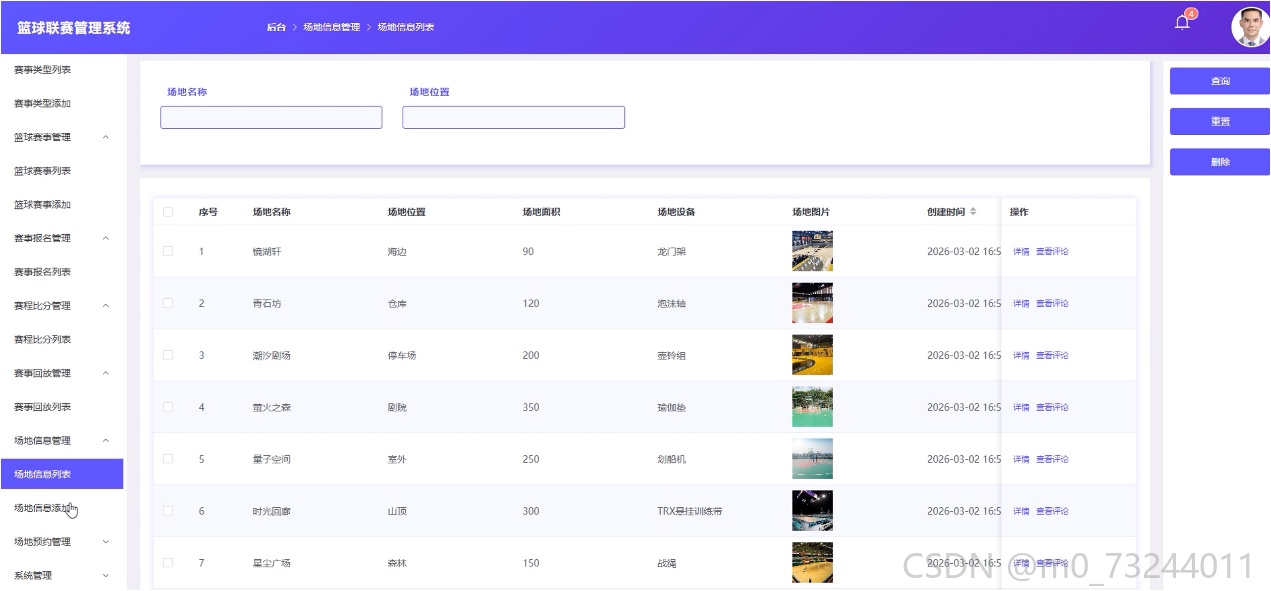

图5-11场地信息管理界面
5.2.6 场地预约管理功能实现
场地预约管理模块处理球队用户的预约申请，管理员借助查询条件筛选待处理记录。预约详情页面展示场地信息与使用时段，审核操作决定预约是否生效，对已预约记录可进行修改或删除。场地预约管理界面如图5-12所示。

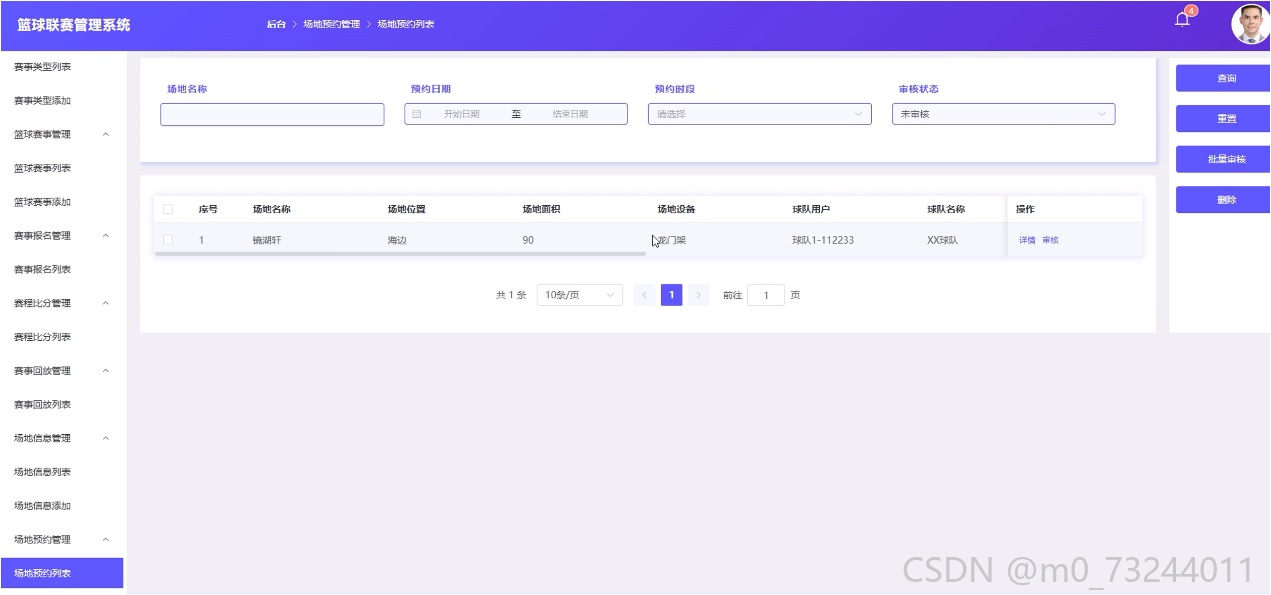

图5-12场地预约管理界面
第六章 系统测试
6.1 测试目的
测试目的主要是通过系统测试和验证，使软件或系统符合设计需求和功能要求，能够稳定、安全地运行。具体来说，测试的目的是发现并修复潜在的缺陷或问题，提高系统的质量和性能，减少在实际使用中的故障率。通过各种测试手段，如单元测试、集成测试、功能测试、性能测试等，软件在不同环境下的兼容性和可用性。测试还帮助确认系统的安全性，防止数据泄露、系统崩溃等风险问题。通过全面的测试，提升用户体验的顺畅，提升客户满意度，减少开发后的维护成本。因此，测试过程不仅是软件开发的重要一环，也是保障软件产品质量、满足用户需求的关键步骤。
6.2 测试方法
测试方法是保障软件或系统质量的重要手段，通常根据测试目标和需求的不同，选择不同的测试策略。常见的测试方法包括黑盒测试、白盒测试、灰盒测试、回归测试和性能测试23。
黑盒测试关注软件的功能表现，而非其内部结构。测试人员通过输入数据并观察输出结果来验证软件是否符合预期需求，适用于功能验证和接口测试。白盒测试则侧重于系统内部结构的验证，测试人员基于对代码的了解，进行详细的逻辑、控制流和数据流的测试，代码的每个路径和语句都被有效地覆盖，帮助发现潜在的逻辑错误或性能瓶颈。灰盒测试结合了黑盒和白盒测试的优点，测试人员在部分了解系统内部结构的基础上，既关注系统的功能，也关注其安全性和集成性。
回归测试是在软件进行修改或更新后，重新测试已完成的功能，新版本没有引入新的缺陷或问题。性能测试则主要评估系统在不同负载和压力下的表现，检查响应时间、并发处理能力等关键性能指标。
通过采用这些测试方法，可以有效评估和改进软件的功能、性能和稳定性，最终交付的系统满足用户需求，提升软件质量。
6.3 测试内容
（1）赛事报名功能测试如表6-1所示。
表6-1赛事报名功能测试表
| 测试项 | 测试步骤 | 预期结果 | 实际结果 |
|---|---|---|---|
| 正常报名流程 | 选择赛事、填写队伍信息、提交申请 | 生成待审核报名记录 | 符合预期 |
| 重复报名校验 | 同一队伍对同一赛事再次提交申请 | 提示已报名不可重复 | 符合预期 |
| 报名名额限制 | 报名队伍达到上限后继续提交 | 提示名额已满 | 符合预期 |
| 报名资料缺失 | 未上传必需文件时提交申请 | 提示补充材料 | 符合预期 |
（2）场地预约功能测试如表6-2所示。
表6-2场地预约功能测试表
| 测试项 | 测试步骤 | 预期结果 | 实际结果 |
|---|---|---|---|
| 正常预约流程 | 选择场地时段、填写用途、提交申请 | 生成待审核预约记录 | 符合预期 |
| 时段冲突检测 | 已占用时段再次提交申请 | 提示时段不可用 | 符合预期 |
| 重复预约校验 | 同一队伍对同一时段再次提交 | 提示已提交申请 | 符合预期 |
| 超出预约限制 | 超过预约次数限制后提交申请 | 提示超出次数限制 | 符合预期 |
（3）报名审核功能测试如表6-3所示。
表6-3报名审核功能测试表
| 测试项 | 测试步骤 | 预期结果 | 实际结果 |
|---|---|---|---|
| 审核通过流程 | 管理员审核资料完整、点击通过 | 报名状态更新为已通过 | 符合预期 |
| 审核驳回流程 | 管理员审核资料不全、填写驳回理由 | 报名状态更新为已驳回 | 符合预期 |
| 审核通知发送 | 审核操作完成后检查用户端通知 | 用户收到审核结果通知 | 符合预期 |
| 重新提交审核 | 用户修改资料后重新提交申请 | 生成新的待审核记录 | 符合预期 |
（4）赛程编排功能测试如表6-4所示。
表6-4赛程编排功能测试表
| 测试项 | 测试步骤 | 预期结果 | 实际结果 |
|---|---|---|---|
| 自动生成赛程 | 选择赛事、执行分组、生成赛程 | 系统输出对阵时间表 | 符合预期 |
| 赛程调整保存 | 修改比赛时间或场地、保存修改 | 更新后的赛程生效 | 符合预期 |
| 赛程冲突检测 | 同一场地同一时段安排多场比赛 | 提示时段冲突 | 符合预期 |
| 赛程发布 | 确认赛程后执行发布操作 | 用户端可见赛程安排 | 符合预期 |
（5）比分录入功能测试如表6-5所示。
表6-5比分录入功能测试表
| 测试项 | 测试步骤 | 预期结果 | 实际结果 |
|---|---|---|---|
| 比分录入保存 | 输入各节比分、点击保存 | 比分数据存储成功 | 符合预期 |
| 总分自动计算 | 录入各节得分后系统计算总分 | 总分显示正确 | 符合预期 |
| 胜负判定 | 录入完整比分后判定胜负 | 胜负结果显示正确 | 符合预期 |
| 比分同步显示 | 保存比分后查看用户端 | 用户端显示最新比分 | 符合预期 |
测试结论
通过对系统进行全面的功能、性能、安全等方面的测试，确认软件在各种环境下的表现符合预期。若发现问题，已进行相应修复或提出改进建议。测试结果表明，软件基本满足设计要求，性能稳定，未发现重大缺陷，验证了系统的功能性、稳定性和兼容性。
