用 Docker 部署 Excalidraw 手绘白板并配置固定公网访问的完整实践

为什么要在自己的服务器上部署 Excalidraw

平时写技术文章、画系统架构图，我用的比较多的是 draw.io 和 Excalidraw。draw.io 功能全，但界面偏正式；Excalidraw 的手绘风格看起来更轻松，画示意图、时序图、简单的流程图很顺手，导出的图片也干净。

官方站点 excalidraw.com 可以直接用，不需要注册。但它有两个问题：一是数据存在浏览器本地，换台电脑就看不到了；二是分享链接虽然可以协作，但链接一旦泄露，任何人都能进来改。对于团队内部用，还是希望有一个自己控制的地址。

Excalidraw 是开源的，源码在 GitHub 上（MIT 协议），官方也提供了 Docker 镜像。部署本身不难，真正花时间的其实是后面那一步------让它有一个固定的公网地址，能通过域名访问，并且带上 HTTPS。这篇文章就把这两步完整走一遍。

需要说明的是，Excalidraw 分为两部分：前端（画板本身）和协作后端（一个叫 excalidraw-room 的 WebSocket 服务）。如果你只需要自己画图、导出，只部署前端就够了；如果要多人实时协作，才需要额外部署 room 服务。本文主要讲前端部署和公网访问，协作服务放在最后简单提一下。

环境准备

我用的是一台 2 核 2G 的云服务器，系统是 Ubuntu 22.04。这个配置跑 Excalidraw 前端绰绰有余，因为它本质上是一堆静态文件，加一个轻量的 Web 服务器就够了。

需要提前准备的东西：

一台有公网 IP 的服务器
一个已经解析到这台服务器 IP 的域名（后面配 HTTPS 要用）
服务器上装好 Docker 和 Docker Compose

Docker 的安装这里不展开，官方文档写得很清楚。装完之后用下面两条命令确认一下：

bash 复制代码

docker --version
docker compose version

我用的是 Docker 24.x 和 Compose v2，如果你的版本差异比较大，命令格式可能有区别，注意一下 docker-compose（带横杠）和 docker compose（不带横杠）这两种写法。

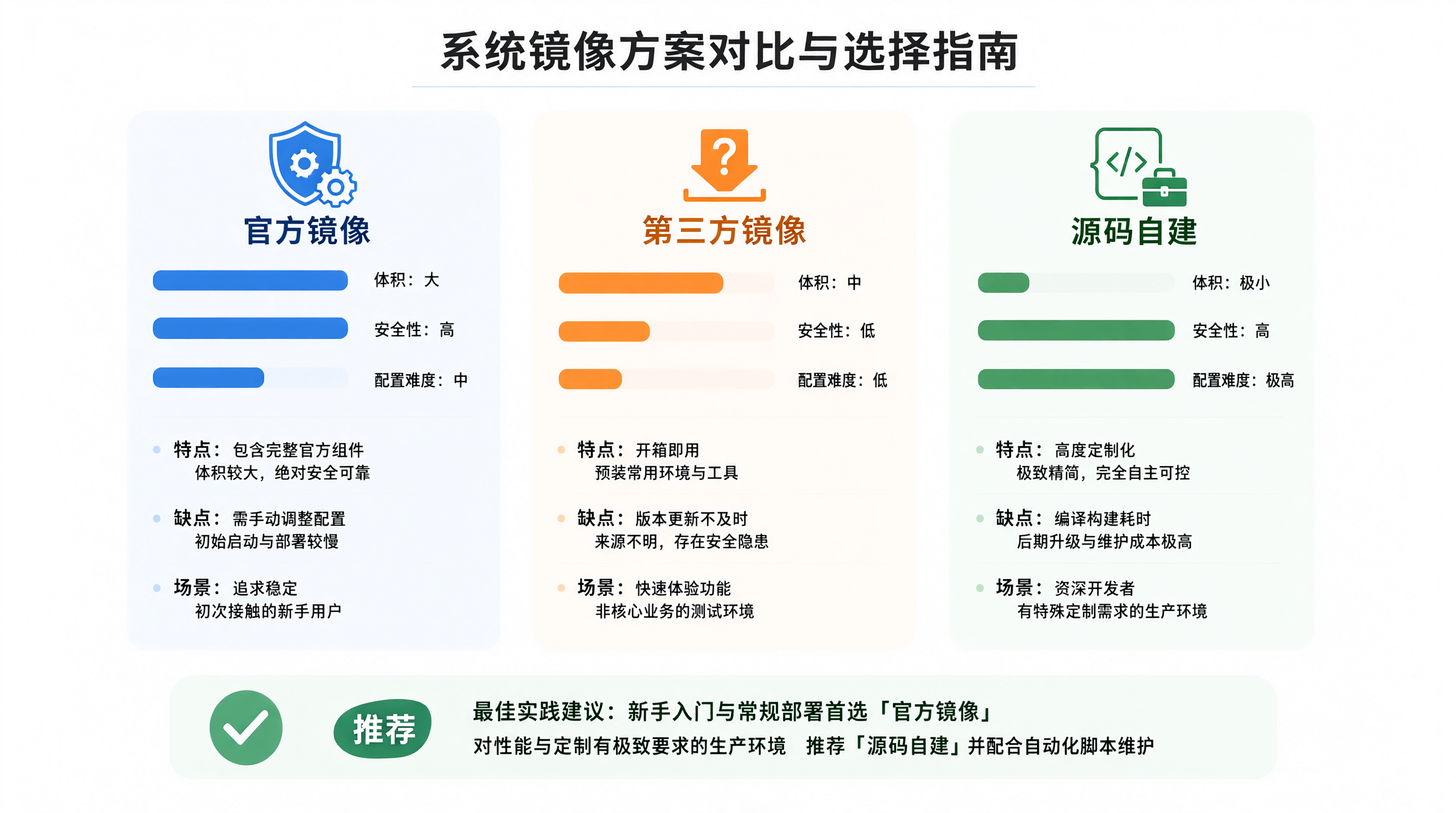

选哪个镜像

这里是我第一个需要判断的地方。Excalidraw 官方的 Docker 镜像情况有点绕，我查了一下，大致有这几种选择：

方案	优点	缺点	适用场景
官方 `excalidraw/excalidraw` 镜像	官方维护，版本跟源码同步	镜像体积偏大，默认配置需要自己调整	想跟官方保持一致
第三方构建的镜像	有些做了体积优化	更新不及时，来源不好确认	不太推荐
自己从源码构建	完全可控	需要 Node 环境和构建流程，耗时	需要改源码定制

我最后用的是官方镜像 excalidraw/excalidraw。拉取命令：

bash 复制代码

docker pull excalidraw/excalidraw:latest

【注意】:latest 标签在正式环境里其实不太推荐，因为它会在你重新拉取时悄悄换版本。稳妥的做法是先拉下来看看当前是哪个版本，然后固定住。可以这样查：

bash 复制代码

docker inspect excalidraw/excalidraw:latest --format '{{index .Config.Labels "org.opencontainers.image.version"}}'

如果这个 label 没有，就进容器看一下构建信息。我这边拉下来的版本是 0.17.x 系列，具体小版本号会随时间变，你部署的时候以实际拉到的为准。

先用最简单的方式跑起来

在正式配置之前，我习惯先用最少的参数把容器跑起来，确认镜像本身没问题。

bash 复制代码

docker run -d \
  --name excalidraw \
  -p 8080:80 \
  --restart unless-stopped \
  excalidraw/excalidraw:latest

这里几个参数说明一下：

-p 8080:80：把容器内的 80 端口映射到宿主机的 8080。Excalidraw 官方镜像内部用的是 Nginx，监听 80。如果你宿主机 8080 被占了，换成别的。
--restart unless-stopped：服务器重启后容器自动起来，除非你手动停过它。这个对长期运行的服务很实用。
-d：后台运行。

跑起来之后访问 http://你的服务器IP:8080，应该能看到 Excalidraw 的界面。如果打不开，先看容器日志：

bash 复制代码

docker logs excalidraw

常见的问题是端口冲突，日志里会直接报。另一个可能是云服务器的安全组没放行 8080，这个要去控制台里加规则，和 Docker 本身无关。

到这里，白板已经能用了。但 IP 加端口的形式不好记，也不方便分享，接下来处理公网访问。

用 Docker Compose 管理配置

直接 docker run 适合验证，长期用还是 Compose 更清楚。我在服务器上建了一个目录 /opt/excalidraw，里面放 docker-compose.yml：

yaml 复制代码

services:
  excalidraw:
    image: excalidraw/excalidraw:latest
    container_name: excalidraw
    restart: unless-stopped
    ports:
      - "127.0.0.1:8080:80"

注意这里端口映射写的是 127.0.0.1:8080:80，而不是 8080:80。区别在于：前者只允许本机访问，外部访问不进来；后者会监听所有网卡。因为后面我要用 Nginx 做反向代理，容器只需要对 Nginx 可见就行，不需要直接暴露到公网。这样能少一层攻击面。

启动：

bash 复制代码

cd /opt/excalidraw
docker compose up -d

用 docker compose ps 确认状态是 running。

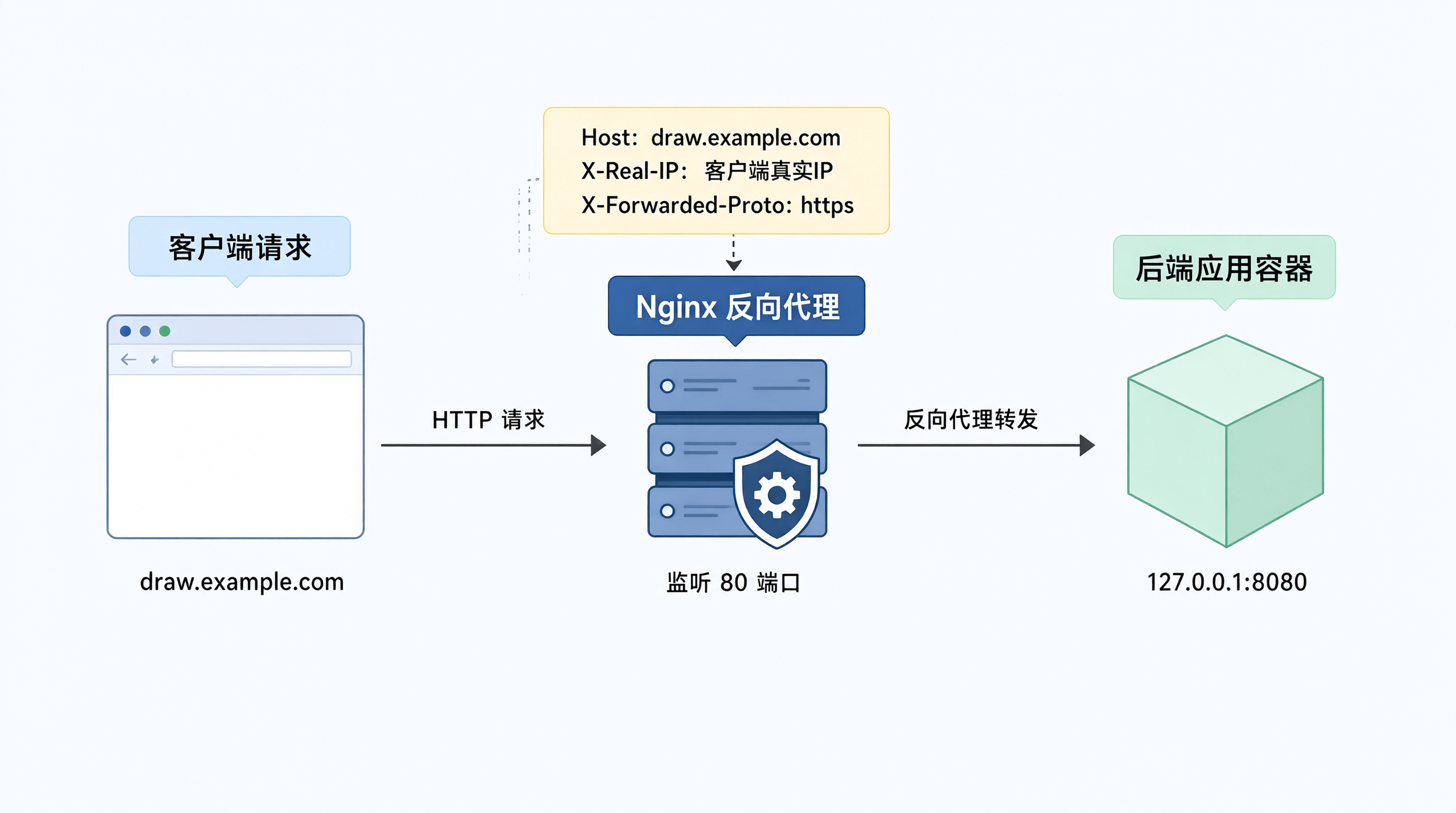

配置 Nginx 反向代理

现在容器在本机 8080 上跑着，接下来让 Nginx 把域名请求转发过去。

先装 Nginx：

bash 复制代码

sudo apt update
sudo apt install -y nginx

然后在 /etc/nginx/sites-available/ 下新建一个配置文件，比如叫 excalidraw.conf：

nginx 复制代码

server {
    listen 80;
    server_name draw.example.com;

    location / {
        proxy_pass http://127.0.0.1:8080;
        proxy_http_version 1.1;
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_set_header X-Forwarded-Proto $scheme;
    }
}

把 draw.example.com 换成你自己的域名。几个 header 的作用：

Host：让后端知道原始请求的域名，有些应用会根据它生成链接。
X-Real-IP 和 X-Forwarded-For：传递真实客户端 IP，方便排查。
X-Forwarded-Proto：告诉后端原始请求是 HTTP 还是 HTTPS，后面配了证书会用到。

启用配置：

bash 复制代码

sudo ln -s /etc/nginx/sites-available/excalidraw.conf /etc/nginx/sites-enabled/
sudo nginx -t
sudo systemctl reload nginx

nginx -t 是检查语法，一定要跑，通过了再 reload。

这时候访问 http://draw.example.com 应该就能打开白板了。前提是你的域名已经解析到服务器 IP，这一步在域名服务商那边配置 A 记录。

加上 HTTPS

只用 HTTP 的话，浏览器会提示不安全，而且 Excalidraw 的一些功能（比如剪贴板 API）在非安全上下文下可能受限。所以证书这一步建议做。

我用的是 Certbot，它会自动改 Nginx 配置：

bash 复制代码

sudo apt install -y certbot python3-certbot-nginx
sudo certbot --nginx -d draw.example.com

Certbot 会引导你填邮箱、同意条款，然后自动申请 Let's Encrypt 证书，并把上面的 Nginx 配置改成 443 监听、自动跳转。完成后它会提示证书路径和过期时间。

【踩坑提醒】Certbot 自动改配置的时候，如果你的 server 块里有自定义的 location，有时候会被改乱。改完之后建议再看一眼 /etc/nginx/sites-available/excalidraw.conf，确认 proxy_pass 那几行还在。

证书是 90 天有效期，Certbot 装的时候会自动配一个 systemd timer 来续期。可以手动测试一下：

bash 复制代码

sudo certbot renew --dry-run

没有报错就说明自动续期是正常的。

到这一步，一个带 HTTPS 的固定公网地址就配好了。

数据存在哪里

这一点需要说清楚，因为它影响你怎么用。

Excalidraw 前端本身是纯静态的，默认不保存任何数据到服务器。你在画板上画的东西，是存在浏览器本地的 IndexedDB 里的。也就是说：

换一台电脑、换一个浏览器，就看不到之前画的内容。
清除浏览器数据，画的内容也会丢。
服务器上没有任何你的图，Nginx 日志除外。

那怎么保存？两个办法：

画完点左上角菜单，导出成 .excalidraw 文件或 PNG/SVG。文件存在哪由你决定。
用"分享"功能生成协作链接，这个链接会把内容编码在 URL 的 # 后面，任何人拿到链接都能打开。但这是只读还是可编辑，取决于你选的模式。

如果你想要"登录后自动云端保存"，那需要自己接后端存储，Excalidraw 官方没有提供这个功能。社区里有 excalidraw-room 用于协作，但它是实时的，不负责持久化。

这一点我没有验证过用第三方存储方案的效果，所以不展开。如果你只是自己画图、导出使用，默认方式完全够。

关于协作服务 excalidraw-room

如果你的需求是多人同时在一个白板上画，那需要额外部署 excalidraw-room。它是一个独立的 WebSocket 服务，官方仓库是 excalidraw/excalidraw-room。

大致流程是：

用 Docker 或 Node 把 room 服务跑起来，它默认监听 3002 端口。
在前端配置里把协作服务地址指向这个 room 服务。
通过 Nginx 把 WebSocket 请求代理过去。

这里有个关键点：Nginx 代理 WebSocket 需要额外的 header，普通 HTTP 代理配置不行：

nginx 复制代码

location /socket.io/ {
    proxy_pass http://127.0.0.1:3002;
    proxy_http_version 1.1;
    proxy_set_header Upgrade $http_upgrade;
    proxy_set_header Connection "upgrade";
    proxy_set_header Host $host;
}

Upgrade 和 Connection 这两行是 WebSocket 握手必需的，少了会一直连不上，浏览器控制台会报 400 或连接失败。

【注意】前端要连到你自建的 room 服务，通常需要重新构建前端镜像，把环境变量指向你的地址。官方镜像能不能通过运行时配置改这一点，我没有验证，所以不给出具体做法。如果你的团队协作需求不强烈，用分享链接的方式其实更省事。

几个容易出问题的地方

整理一下我实际遇到的或者能预见的坑：

1. 端口映射写成了 8080:80 而不是 127.0.0.1:8080:80

前者会把 8080 暴露到公网，如果服务器防火墙没配好，别人可以直接绕过 Nginx 访问。虽然 Excalidraw 本身没什么敏感数据，但少暴露一个端口总是好的。

2. 域名解析没生效就去申请证书

Certbot 需要验证你对域名的控制权，如果 A 记录还没生效，会直接失败。可以先 ping draw.example.com 看看解析对不对。

3. 云服务器安全组没放行 80 和 443

这是最常见的"配置都对但就是打不开"的原因。Nginx 在跑、容器在跑、域名也解析了，但请求根本到不了服务器。去云控制台的安全组里确认 80 和 443 是放行的。

4. 容器内路径和宿主机路径搞混

Excalidraw 官方镜像没有需要持久化的数据卷，所以不用挂载目录。如果你看到别的教程让你挂载 /usr/share/nginx/html，那多半是想改静态文件，普通使用不需要。

5. 升级镜像后配置丢失

因为数据都在浏览器端，升级镜像不会丢图。但如果你之前手动改过容器里的文件，重新拉镜像会覆盖。用 Compose 管理的话，配置都在 yml 里，不会丢。

最终的目录和配置

整理一下最后的样子：

复制代码

/opt/excalidraw/
└── docker-compose.yml

/etc/nginx/sites-available/
└── excalidraw.conf

docker-compose.yml：

yaml 复制代码

services:
  excalidraw:
    image: excalidraw/excalidraw:latest
    container_name: excalidraw
    restart: unless-stopped
    ports:
      - "127.0.0.1:8080:80"

Nginx 配置（Certbot 改过之后大概是这个形式）：

nginx 复制代码

server {
    listen 443 ssl;
    server_name draw.example.com;

    ssl_certificate /etc/letsencrypt/live/draw.example.com/fullchain.pem;
    ssl_certificate_key /etc/letsencrypt/live/draw.example.com/privkey.pem;

    location / {
        proxy_pass http://127.0.0.1:8080;
        proxy_http_version 1.1;
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_set_header X-Forwarded-Proto $scheme;
    }
}

server {
    listen 80;
    server_name draw.example.com;
    return 301 https://$host$request_uri;
}

维护的时候，升级只需要：

bash 复制代码

cd /opt/excalidraw
docker compose pull
docker compose up -d

一点使用上的建议

部署完之后我用了几天，有几个感受。

Excalidraw 的定位就是轻量画图，不要指望它当知识库用。它不存服务器数据这个设计，对个人使用是优点------没有账号、没有隐私顾虑；但对团队就是缺点------没法共享素材库。如果你的团队需要共享图库，要么用它的分享链接，要么就得自己接后端，成本不低。

另外，如果你只是想临时画个图，其实没必要自己部署。官方站点够用，导出文件也是本地的。自己部署的价值主要在于：固定的访问地址、HTTPS、以及数据完全在自己手里（虽然默认情况下数据其实在浏览器里）。想清楚这一点，再决定要不要折腾。

如果你的场景里需要把 Excalidraw 集成到自己的系统里，比如嵌入到某个后台页面，官方提供了 npm 包 @excalidraw/excalidraw，可以当 React 组件用。这条路和 Docker 部署是两条完全不同的路线，适合有前端开发能力的团队，这里就不展开了。
