开源 gpunetio examples 01 解析 gpunetio_verbs_put_bw

-1. 代码逻辑主线

针对 https://github.com/NVIDIA-DOCA/gpunetio/tree/main/examples/gpunetio_verbs_put_bw/

把服务器端和客户端，两端的核心逻辑分别提炼如下。

-1.1. 服务器端逻辑提炼（被动方）

概括：分配可被远端写的内存 → 把"钥匙"交给客户端 → 空转等待 → 校验数据。

执行流程（`verbs_server()`）

复制代码

① create_verbs_resources(cfg, &resources)
     └─ 打开本机 mlx5 网卡 + GPU 设备，创建 PD / CQ / QP（RC 模式）

② create_local_memory_object(&resources)
     └─ 对 16 档消息大小（1B~1MB）：
         · calloc 分配 CPU 内存 buffer（大小 = 512线程 × 消息大小），清零
         · ibv_reg_mr 注册 MR，权限含 REMOTE_WRITE
         → 得到 16 组 (buffer地址, rkey)

③ oob_verbs_connection_server_setup()
     └─ socket + bind(INADDR_ANY:2000) + listen + accept
         → 阻塞等待客户端 TCP 连入，获得 conn_socket

④ exchange_params_with_remote_peer(&resources)
     └─ 通过 TCP：
         · 主动发送 16 组 (addr, rkey) 给客户端
         · 双向交换 QPN / GID / LID

⑤ connect_verbs_qp(&resources)
     └─ 用对端信息把 QP 状态机推到 RTS，RDMA 链路就绪

⑥ signal(SIGINT/SIGTERM, handler) + while(!server_force_quit);
     └─ ★ 测试全程空转------单边 RDMA WRITE 无需服务器参与
         退出完全依赖用户 Ctrl-C

⑦ server_validate_test(&resources)
     └─ 逐字节校验：第 idx 档 buffer 每字节应 == idx+1

⑧ 清理：dereg MR → free buffer → 销毁 QP/CQ/PD → 关 socket

关键特征

数据路径零参与：不 post receive、不 poll CQ、不发任何 RDMA 操作；
唯一"产出"是给客户端的 (addr, rkey)；
唯一"验证"是结束时的内存内容比对；
退出方式是人工 Ctrl-C（无完成通知协议）。

-1.2. 客户端逻辑提炼（主动方）

概括：GPU 显存备好数据源 → 拿到服务器"钥匙" → 把 QP 交给 GPU kernel → CUDA 线程直接发 RDMA WRITE 并计时打表。

执行流程（`verbs_client()`）

复制代码

① create_verbs_resources(cfg, &resources)
     └─ 同服务器：建 PD/CQ/QP，另记录 nic_handler、exec_scope

② create_local_memory_object(&resources)
     └─ 对 16 档消息大小：
         · doca_gpu_mem_alloc 分配 GPU 显存 buffer
         · cudaMemset 填特征值 idx+1（供服务器校验）
         · GPUDirect 注册：优先 ibv_reg_dmabuf_mr，失败回退 ibv_reg_mr(nvidia-peermem)

③ oob_verbs_connection_client_setup(server_ip, &conn_socket)
     └─ TCP connect 到服务器（-c 参数）:2000

④ exchange_params_with_remote_peer(&resources)
     └─ 接收服务器 16 组 (remote_addr, remote_rkey) + 交换 QPN/GID/LID

⑤ connect_verbs_qp(&resources)   → QP 推到 RTS

⑥ 准备 GPU 执行环境
     ├─ cudaStreamCreateWithFlags(cudaStreamNonBlocking)
     ├─ cuEventCreate(e_start, e_end)        ← kernel 计时
     ├─ doca_gpu_verbs_get_qp_dev() → qp_gpu  ← ★ 把 QP 导出为 GPU 设备侧句柄
     └─ 若 CPU_PROXY 模式：pthread 起一个代敲 Doorbell 的伴生线程

⑦ 主测试循环：for idx in 16 档消息大小
     ├─ gpunetio_verbs_put_bw(...)          ← warmup 一次
     ├─ cudaStreamSynchronize
     ├─ cuEventRecord(e_start)
     ├─ gpunetio_verbs_put_bw(...)          ← 正式测试
     ├─ cuEventRecord(e_end) → Synchronize → ElapsedTime → et_ms
     └─ 计算并打印：BW[Gbps] = size×iters×8/et_ms/1e9；MsgRate[Mpps]

⑧ 清理：停 proxy 线程 → 销毁 event/stream → dereg MR → 释放显存 → 关连接

GPU kernel 逻辑（`put_bw`，真正发数据的地方）

复制代码

每个 CUDA 线程（全局编号 tidx）：
  for idx = tidx; idx < num_iters; idx += 总线程数   ← grid-stride 均摊迭代
      ① doca_gpu_dev_verbs_put(qp_gpu,
             远端 = {remote_buf + size*tidx, rkey},     ← 写到服务器哪
             本地 = {gpu_buf  + size*tidx, lkey},       ← 从显存哪读
             size) → out_ticket
         即：GPU 线程直接组 WQE(RDMA_WRITE) + 敲 Doorbell
      ② poll CQ 确认完成：
         THREAD 模式 → 每线程 poll 自己的 ticket
         WARP  模式 → lane0 只 poll 全 warp 最后一张 ticket（批量确认）
      ③ __syncthreads()  ← 流控，防止 SQ 被打爆

关键特征

CPU 只在控制路径（建链、计时、打表），数据路径全在 GPU；
每线程私有数据区（+ size*tidx 偏移）→ 天然无锁并发；
lkey/rkey 均 htobe32 转大端（WQE 网络字节序要求）；
每档先 warmup 再正式测，CUDA event 精确计时。

-1.3. 两端对照一览

阶段	服务器端	客户端
内存	CPU calloc，清零	GPU 显存，填 idx+1
MR 权限用途	被远端写（REMOTE_WRITE）	被网卡读（GPUDirect DMA）
TCP 角色	listen/accept，发 addr+rkey	connect，收 addr+rkey
QP→RTS	connect_verbs_qp	connect_verbs_qp
测试中	空转（`while` 等 Ctrl-C）	GPU kernel 发 WRITE + poll CQE
完成机制	无（单边操作不感知）	本地 CQE ticket 轮询
输出	Ctrl-C 后校验结果	16 档 BW/Mpps 表格
退出	信号驱动	跑完自动退出

0. 运行example

0.1. 启动服务器端：

在终端1中，运行服务器端：

ruler@ruler-Super-Server:~/ex_latency_qlink/tmp01/local/lib$ ls

libdoca_gpunetio_host.so libdoca_gpunetio_host.so.4 libdoca_gpunetio_host.so.4.0.1

ruler@ruler-Super-Server:~/ex_latency_qlink/tmp01/local/lib $export LD_LIBRARY_PATH=$ PWD

bash 复制代码

#转入 gpunetio lib 的安装目录：

cd ruler@ruler-Super-Server:~/ex_latency_qlink/tmp01/local/lib
export LD_LIBRARY_PATH=$PWD
# 运行服务器端
DOCA_GPUNETIO_LOG=6 ./gpunetio_verbs_put_bw -g 41:00.0 -d mlx5_0

等待；

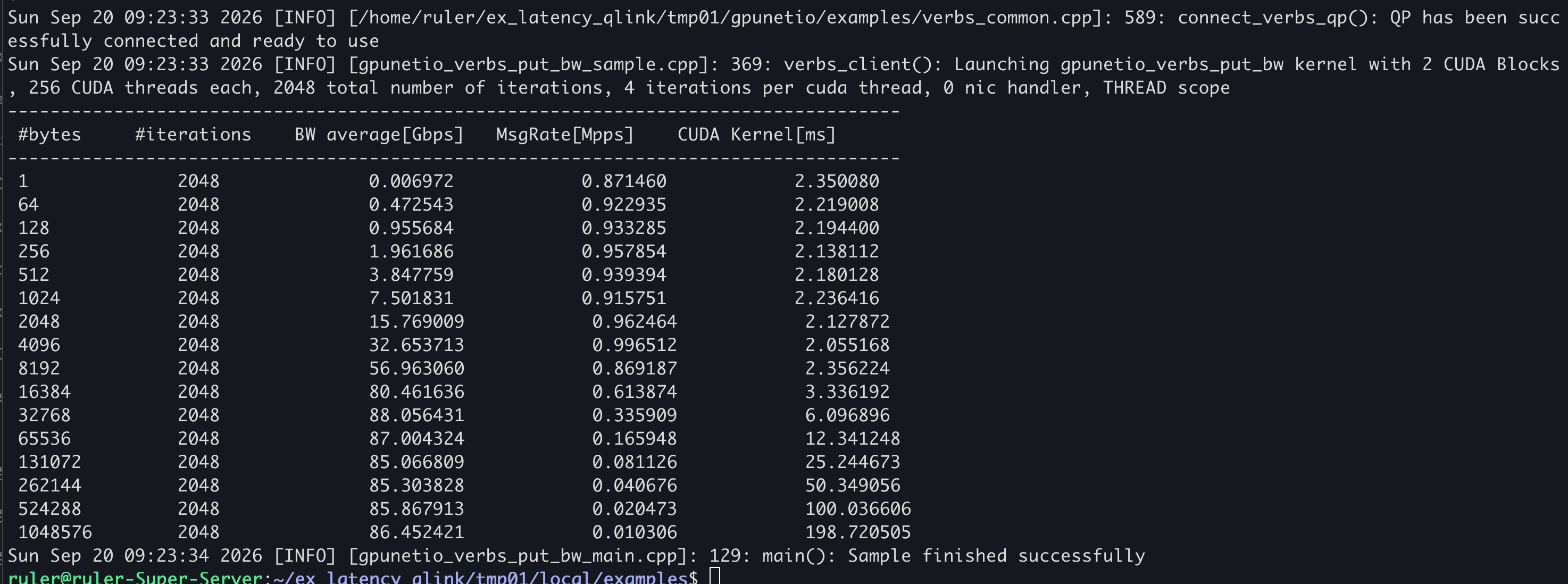

0.2. 运行客户端：

在终端2中，运行客户端，通过 -c 参数，既说明本进程是客户端，同时 -c 后边跟着服务器端 IP 地址，即服务器上参与 RDMA 通信的 RoCE 网卡的 IP 地址：

bash 复制代码

cd ruler@ruler-Super-Server:~/ex_latency_qlink/tmp01/local/lib
export LD_LIBRARY_PATH=$PWD
cd ../examples/
DOCA_GPUNETIO_LOG=6 ./gpunetio_verbs_put_bw -g 41:00.0 -d mlx5_0 -c 192.168.0.101

0.3. 参数解析

-g 和 -d 永远指运行该命令的本机自己的设备------在哪台机器上启动，就填哪台机器的 GPU 和网卡。

B 机器（服务器端）启动时：

bash 复制代码

# 在 B 上执行
sudo ./gpunetio_verbs_put_bw \
    -d mlx5_0 \        # B 机器自己的 RDMA 网卡（在 B 上跑 ibv_devices 查到的名字）
    -g 17:00.0 \       # B 机器自己的 GPU PCIe 地址（在 B 上跑 nvidia-smi topo -m 查到）
    -l 3

A 机器（客户端）启动时：

bash 复制代码

# 在 A 上执行
sudo ./gpunetio_verbs_put_bw \
    -c 192.168.100.2 \ # 这是 B 的 IP------整个命令行里唯一一个"对端"信息
    -d mlx5_0 \        # A 机器自己的网卡
    -g af:00.0 \       # A 机器自己的 GPU PCIe 地址
    -l 3

几个要点

整个命令行中，唯一涉及对端的参数就是客户端的 -c <服务器IP> 。-d、-g、-l 全是本机资源，两端可以完全不同：
- A 的网卡可以叫 mlx5_0，B 的可以叫 mlx5_2；
- A 的 GPU 可以在 af:00.0，B 的可以在 17:00.0；
- 两端的 GID index 也可以不同（只要各自选对 RoCEv2 的那个）。
为什么服务器也要 -g？ 虽然这个例子里服务器的数据 buffer 用的是 CPU 内存（calloc），但两端的 QP 都是通过 GPUNetIO verbs 的公共代码（create_verbs_resources）创建的，该函数会用 -g 指定的 PCIe 地址打开本机 GPU、初始化 doca_gpu 上下文。所以服务器端同样要填B 自己的 GPU，不能省略或乱填。

查询方法（各自在本机执行）：

bash 复制代码

ibv_devices            # 查 -d 用的网卡名
nvidia-smi topo -m     # 查 -g 用的 GPU PCIe 地址（左上角 GPU 行对应的 bus id）
ls /sys/bus/pci/devices/ | grep -i nvidia  # 备选

总结：-d = 本机网卡，-g = 本机 GPU，-c（仅客户端）= 对端 IP。

1. gpunetio_verbs_put_bw

源码

这个示例共 3 个源文件：gpunetio_verbs_put_bw_main.cpp（入口/参数解析，通过-c 参数来确定为客户端）、gpunetio_verbs_put_bw_sample.cpp（客户端与服务器端主逻辑）、gpunetio_verbs_put_bw_kernel.cu（GPU 侧 CUDA kernel）。下面先讲整体架构，再分别解析两端行为并逐行注释。

1.1. gpunetio_verbs_put_bw 的工作

gpunetio_verbs_put_bw 是一个 GPU 发起的单边 RDMA WRITE（PUT）带宽压测 程序，类似 perftest 里的 ib_write_bw，区别在于：

客户端 ：RDMA Queue Pair（QP）和 Completion Queue（CQ）被"导出"到 GPU 显存，由 CUDA kernel 里的 GPU 线程直接构造 WQE、敲 Doorbell、轮询 CQE（GPUNetIO / GDRCopy 类技术），CPU 只负责建链和计时，完全不在数据路径上。
服务器端 ：纯粹是被动接收方。它分配一块 CPU 内存注册成 MR，把地址和 rkey 通过 TCP 带外（OOB）通道发给客户端，然后空转等待------RDMA WRITE 是单边操作，服务器的 CPU/NIC 软件栈零参与，最后只做数据校验。

一次运行覆盖 16 种消息大小（1B → 1MB），每个大小先 warmup 再正式测，输出带宽（Gbps）和消息速率（Mpps）。

复制代码

                TCP (OOB, 交换 addr/rkey/QPN/GID/LID)
   Server ═══════════════════════════════════════ Client
   (CPU buf)  ◄══════ RDMA WRITE (单边PUT) ══════  GPU kernel 直接发包
     被动收        NIC ◄──── PCIe ──── GPU 显存

1.2. 入口：main.cpp 逐行注释

cpp 复制代码

int main(int argc, char **argv) {
    struct verbs_config verbs_cfg;          // 配置结构体（is_server、设备名、迭代数等）
    doca_error_t status;
    int exit_status = EXIT_FAILURE;
    int option;

    /* 默认配置 */
    verbs_cfg.is_server = true;             // 默认以服务器模式运行
    verbs_cfg.gid_index = DEFAULT_GID_INDEX;// RoCE 的 GID 索引（选 IP 版本/优先级）
    verbs_cfg.num_iters = NUM_ITERS;        // 每种消息大小的迭代次数，默认 2048
    verbs_cfg.cuda_threads = CUDA_THREADS_BW; // CUDA 线程总数（带宽测试默认值）
    verbs_cfg.nic_handler = DOCA_GPUNETIO_VERBS_NIC_HANDLER_AUTO; // Doorbell 由谁敲：自动
    verbs_cfg.exec_scope = DOCA_GPUNETIO_VERBS_EXEC_SCOPE_THREAD; // GPU 提交粒度：每线程

    while ((option = getopt(argc, argv, "c:d:e:g:i:l:p:")) != -1) {
        switch (option) {
            case 'c': {                     // -c <server_ip>：带此参数即为客户端
                verbs_cfg.server_ip_addr = optarg;
                verbs_cfg.is_server = false;
                break;
            }
            case 'd': {                     // -d mlx5_X：指定 RDMA 网卡
                verbs_cfg.nic_device_name = optarg;
                break;
            }
            case 'e': {                     // -e 执行范围：0=THREAD（每线程独立收发）
                int exec_scope = std::atoi(optarg);   // 1=WARP（整个 warp 协作）
                if (exec_scope != DOCA_GPUNETIO_VERBS_EXEC_SCOPE_THREAD &&
                    exec_scope != DOCA_GPUNETIO_VERBS_EXEC_SCOPE_WARP) {
                    DOCA_LOG(LOG_ERR, "Exec policy must be included between 0 and 2");
                    return 1;
                }
                verbs_cfg.exec_scope = (enum doca_gpu_dev_verbs_exec_scope)exec_scope;
                break;
            }
            case 'g': {                     // -g <GPU PCIe 地址>，如 03:00.0
                verbs_cfg.gpu_pcie_addr = optarg;
                break;
            }
            case 'i': {                     // -i 迭代次数，必须是 CUDA 线程数的整数倍
                verbs_cfg.num_iters = std::atoi(optarg);
                if ((verbs_cfg.num_iters % verbs_cfg.cuda_threads) != 0) { ... return 1; }
                break;
            }
            case 'l': {                     // -l GID 索引
                verbs_cfg.gid_index = std::atoi(optarg);
                break;
            }
            case 'p': {                     // -p NIC handler：0 AUTO / 1 CPU_PROXY /
                verbs_cfg.nic_handler = ...std::atoi(optarg);  // 2 GPU_SM_DB / 6 GPU_BF
                if (verbs_cfg.nic_handler == DOCA_GPUNETIO_VERBS_NIC_HANDLER_GPU_SM_BF) {
                    // 本示例不支持 BlueFlame 模式（GPU 直接写 BF 寄存器）
                    DOCA_LOG(LOG_ERR, "NIC handler BlueFlame not supported in this example");
                    return 1;
                }
                break;
            }
            default: ... /* 打印 Usage */
        }
    }

    if (verbs_cfg.is_server) {
        status = verbs_server(&verbs_cfg);  // 服务器路径（下文第四节）
        ...
    } else {
        status = verbs_client(&verbs_cfg);  // 客户端路径（下文第五节）
        ...
    }
    ...
}

关键分叉就一个：不带 -c 就是 server，带 -c 就是 client，两端跑同一个二进制。

1.3. 两端共用的铺垫逻辑（sample.cpp 前半部分）

1.3.1 全局变量与报表格式

cpp 复制代码

cudaStream_t cstream = NULL;                 // 客户端用的 CUDA stream
int message_size[NUM_MSG_SIZE] = {1, 64, 128, 256, 512, 1024, 2048, 4096,
                                  8192, 16384, 32768, 65536, 131072, 262144,
                                  524288, 1048576};  // 16 档消息大小
volatile bool server_force_quit = false;     // 服务器退出标志（信号处理器置位）

1.3.2 本地内存对象创建 `create_local_memory_object()` ------ 两端行为在此分叉

这是理解两端差异的核心函数：

cpp 复制代码

static doca_error_t create_local_memory_object(struct verbs_resources *resources) {
    size_t host_page_size = get_page_size();
    ...
    for (int idx = 0; idx < NUM_MSG_SIZE; idx++) {     // 每种消息大小各建一个 buf+MR
        resources->data_mr[idx] = NULL;
        size = (size_t)(resources->cuda_threads * message_size[idx]);
        // 每个 CUDA 线程独占 message_size[idx] 字节，互不重叠 → 无需同步即可并发写
        ALIGN_SIZE(size, host_page_size);              // 按页对齐（注册 MR 需要）

        if (resources->cfg->is_server) {
            // ===== 服务器端：数据落在 CPU 内存 =====
            resources->data_buf[idx] = (uint8_t *)calloc(size, 1); // 分配并清零
            memset(resources->data_buf[idx], 0, size);
        } else {
            // ===== 客户端：数据落在 GPU 显存 =====
            status = doca_gpu_mem_alloc(resources->gpu_dev, size, host_page_size,
                                        DOCA_GPU_MEM_TYPE_GPU,
                                        (void **)&(resources->data_buf[idx]), NULL);
            cudaMemset(resources->data_buf[idx], idx + 1, size);
            // 源缓冲区按档位填 idx+1（第 0 档全填 1，第 1 档全填 2......）
            // → 服务器端校验时就知道每个 buffer 应该是什么值

            /* GPU 显存注册给网卡：优先走 dmabuf（新内核机制） */
            status = doca_gpu_get_dmabuf_fd(resources->gpu_dev, resources->data_buf[idx],
                                            size, &dmabuf_fd);
            if (status == DOCA_SUCCESS) {
                resources->data_mr[idx] = ibv_reg_dmabuf_mr(
                    resources->verbs_pd, 0, size, (uint64_t)resources->data_buf[idx],
                    dmabuf_fd,
                    IBV_ACCESS_LOCAL_WRITE | IBV_ACCESS_REMOTE_WRITE
                    | IBV_ACCESS_RELAXED_ORDERING);   // 允许网卡本地写/远端写/乱序
            }
        }

        if (resources->data_mr[idx] == NULL) {
            // 兜底：dmabuf 失败则走传统 ibv_reg_mr（GPU 显存时依赖 nvidia-peermem；
            // 服务器端 CPU 内存天然走这里）
            resources->data_mr[idx] = ibv_reg_mr(
                resources->verbs_pd, resources->data_buf[idx], size,
                IBV_ACCESS_LOCAL_WRITE | IBV_ACCESS_REMOTE_WRITE
                | IBV_ACCESS_RELAXED_ORDERING);
        }
        if (resources->data_mr[idx] == NULL) { ... goto exit_error; }
    }
    return DOCA_SUCCESS;
}

注意这里体现的架构差异：

服务器 的 buffer 是 calloc 出来的普通 CPU 内存------它是 RDMA WRITE 的目标（被远端写），所以给了 IBV_ACCESS_REMOTE_WRITE。
客户端 的 buffer 在 GPU 显存------它是 WRITE 的源，且需要 GPUDirect RDMA（dmabuf 或 nvidia-peermem）让网卡能直接 DMA 读显存。

1.3.3 带外参数交换 `exchange_params_with_remote_peer()`

RDMA 建链前必须通过 TCP socket 交换对端信息：

cpp 复制代码

static doca_error_t exchange_params_with_remote_peer(struct verbs_resources *resources) {
    if (resources->cfg->is_server) {
        // 服务器主动发送：16 个 buffer 各自的 (地址, rkey)
        // ------客户端 RDMA WRITE 需要知道"往哪写、用什么钥匙"
        for (int idx = 0; idx < NUM_MSG_SIZE; idx++) {
            uint64_t local_addr = (uint64_t)resources->data_buf[idx];
            send(resources->conn_socket, &local_addr, sizeof(uint64_t), 0);
            send(resources->conn_socket, &resources->data_mr[idx]->rkey, sizeof(uint32_t), 0);
        }
    } else {
        // 客户端接收：存到 remote_data_buf[] / remote_data_mkey[]，
        // 之后作为 kernel 里 put 操作的远端地址参数
        for (int idx = 0; idx < NUM_MSG_SIZE; idx++) {
            recv(resources->conn_socket, &resources->remote_data_buf[idx], ...);
            recv(resources->conn_socket, &resources->remote_data_mkey[idx], ...);
        }
    }

    // 双向交换 QP 号、GID（RoCE 路由用）、LID（IB 路由用），用于把 QP 状态机推到 RTS
    send(..., &resources->local_qp_number, ...);  recv(..., &resources->remote_qp_number, ...);
    send(..., &resources->gid.raw, ...);          recv(..., &resources->remote_gid.raw, ...);
    send(..., &resources->lid, ...);              recv(..., &resources->dlid, ...);
    return DOCA_SUCCESS;
}

1.4. 服务器端行为解析

1.4.1 服务器做了什么、没做什么

阶段	行为
初始化	创建 PD/CQ/QP 等 verbs 资源（`create_verbs_resources`）；分配 CPU 内存并注册 MR（给远端写权限）
建链	监听 TCP，接受客户端连接；把自己的 buf 地址 + rkey 发给客户端；交换 QPN/GID/LID；`connect_verbs_qp` 把 QP 推到 RTS
测试期间	什么都不做 ------`while (server_force_quit == false);` 空转。RDMA WRITE 是单边操作，数据由客户端 GPU 主动推过来，网卡硬件直接 DMA 进服务器内存
结束	用户 Ctrl-C 后逐字节校验数据是否正确，然后清理资源

⚠️ 一个值得注意的设计：服务器没有任何"测试完成"的通知机制，靠用户观察客户端输出结束后按 Ctrl-C 退出，退出前顺手做数据校验。

1.4.2 `verbs_server()` 逐行注释

cpp 复制代码

doca_error_t verbs_server(struct verbs_config *cfg) {
    doca_error_t status = DOCA_SUCCESS, tmp_status = DOCA_SUCCESS;
    struct verbs_resources resources = {0};  // 资源大杂烩：PD/QP/CQ/MR/socket 等
    int server_sock_fd = -1;

    resources.conn_socket = -1;
    resources.num_iters = cfg->num_iters;        // 校验时要知道每个 buffer 多大
    resources.cuda_threads = cfg->cuda_threads;  // 同上：buf 大小 = 线程数 × 消息大小
    resources.enable_umem_cpu = false;

    /* 1. 建 verbs 基本资源：打开 mlx5 设备、分配 PD、建 CQ、建 QP（RC 模式） */
    status = create_verbs_resources(cfg, &resources);
    if (status != DOCA_SUCCESS) { ...; return status; }

    /* 2. 分配 16 个 CPU buffer 并注册 MR（见 3.2 服务器分支） */
    status = create_local_memory_object(&resources);
    if (status != DOCA_SUCCESS) { ...; goto server_cleanup; }

    /* 3. TCP 带外通道：socket/bind/listen/accept，阻塞等客户端连入 */
    ret = oob_verbs_connection_server_setup(&server_sock_fd, &resources.conn_socket);
    if (ret != 0) { ...; goto server_cleanup; }

    /* 4. 通过 TCP 发送 16 组 (buf_addr, rkey)，交换 QPN/GID/LID */
    status = exchange_params_with_remote_peer(&resources);
    if (status != DOCA_SUCCESS) { ...; goto server_cleanup; }

    /* 5. 用对端 QPN/GID/LID 把 QP 状态机 RESET→INIT→RTR→RTS，RDMA 链路就绪 */
    status = connect_verbs_qp(&resources);
    if (status != DOCA_SUCCESS) { ...; goto server_cleanup; }

    /* 6. 注册信号处理器：Ctrl-C / kill 时优雅退出 */
    server_force_quit = false;
    signal(SIGINT, signal_handler);
    signal(SIGTERM, signal_handler);

    /* 7. 测试期间服务器空转------RDMA WRITE 单边完成，无需服务器任何参与。
          唯一的"退出"方式是用户看到客户端打完后按 Ctrl-C */
    while (server_force_quit == false);

    /* 8. 校验收到的数据：第 idx 个 buffer 的每个字节都应等于 idx+1 */
    status = server_validate_test(&resources);
    if (status != DOCA_SUCCESS) DOCA_LOG(LOG_ERR, "Server data validation failed");

server_cleanup:
    /* 9. 清理：注销 MR、释放内存、销毁 QP/CQ/PD、关 socket */
    tmp_status = destroy_local_memory_objects(&resources);
    tmp_status = destroy_verbs_resources(&resources);
    oob_verbs_connection_server_close(server_sock_fd, resources.conn_socket);
    return status;
}

配套的两个小函数：

cpp 复制代码

/* 数据校验：客户端把第 idx 档的源 buffer 全部填成 idx+1，
   所以服务器收到的第 idx 个 buffer 每字节都该等于 idx+1 */
static doca_error_t server_validate_test(struct verbs_resources *resources) {
    for (int idx = 0; idx < NUM_MSG_SIZE; idx++) {
        for (int pos = 0; pos < (int)resources->cuda_threads * message_size[idx]; pos++) {
            if (resources->data_buf[idx][pos] != (idx + 1)) {
                DOCA_LOG(LOG_ERR, "Validation error: buffer %d pos %d ...", ...);
                return DOCA_ERROR_BAD_STATE;
            }
        }
    }
    DOCA_LOG(LOG_WARNING, "Validation successfull! Data received correctly from client");
    return DOCA_SUCCESS;
}

/* 信号处理：置退出标志，主循环下一轮就会跳出 */
static void signal_handler(int signum) {
    if (signum == SIGINT || signum == SIGTERM) {
        DOCA_LOG(LOG_INFO, "Signal %d received, preparing to exit!", signum);
        server_force_quit = true;
    }
}

1.5. 客户端行为解析

1.5.1 客户端是"真正干活"的一端

阶段	行为
初始化	建 verbs 资源 + GPU 显存分配 16 个源 buffer（各填特征值 idx+1），经 GPUDirect RDMA 注册给网卡
建链	TCP 连服务器；接收服务器的 16 组 (addr, rkey) 作为 RDMA WRITE 的目的地；交换 QPN/GID/LID；QP 推 RTS
测试	把 QP 导出成 GPU 设备侧句柄 `qp_gpu`；对每种消息大小：warmup 一次 → 正式跑一次，用 CUDA event 精确测 kernel 耗时，算出 Gbps / Mpps 打表
收尾	停 CPU proxy 线程（如有）、销毁 event/stream、清理资源

1.5.2 `verbs_client()` 逐行注释

cpp 复制代码

doca_error_t verbs_client(struct verbs_config *cfg) {
    struct verbs_resources resources = {0};
    CUevent e_start = NULL, e_end = NULL;   // CUDA event，用于给 kernel 计时
    float et_ms = 0.0f;
    const unsigned long num_messages = cfg->num_iters * NUM_QP; // 每种大小的总消息数
    pthread_t thread_id;                    // CPU proxy 模式下的轮询线程
    struct cpu_proxy_args args;
    struct doca_gpu_dev_verbs_qp *qp_gpu;   // QP 的 GPU 设备侧"影子"句柄

    resources.conn_socket = -1;
    resources.num_iters = cfg->num_iters;
    resources.cuda_threads = cfg->cuda_threads;
    resources.nic_handler = cfg->nic_handler;   // 谁敲 Doorbell：AUTO/CPU_PROXY/GPU_SM_DB
    resources.scope = (enum doca_gpu_dev_verbs_exec_scope)cfg->exec_scope; // THREAD/WARP
    resources.enable_umem_cpu = false;

    /* 1. 建 verbs 资源（含关联 GPU 设备 doca_gpu） */
    status = create_verbs_resources(cfg, &resources);
    ...

    /* 2. 分配 16 个 GPU 显存 buffer，填充特征值，dmabuf/reg_mr 注册（见 3.2 客户端分支） */
    status = create_local_memory_object(&resources);
    ...

    /* 3. TCP 主动连接服务器 */
    ret = oob_verbs_connection_client_setup(cfg->server_ip_addr.c_str(),
                                            &resources.conn_socket);
    ...

    /* 4. 收服务器的 (addr, rkey) × 16，交换 QPN/GID/LID */
    status = exchange_params_with_remote_peer(&resources);
    ...

    /* 5. QP 推到 RTS */
    status = connect_verbs_qp(&resources);
    ...

    /* 6. 创建非阻塞 CUDA stream（GPUNetIO 要求） */
    cuda_ret = cudaStreamCreateWithFlags(&cstream, cudaStreamNonBlocking);
    ...

    /* 7. 创建两个 CUDA event 用于 kernel 计时 */
    cu_result = cuEventCreate(&e_start, CU_EVENT_BLOCKING_SYNC);
    cu_result = cuEventCreate(&e_end, CU_EVENT_BLOCKING_SYNC);
    ...

    if (resources.qp == NULL) { ...; goto destroy_events; }

    DOCA_LOG(LOG_INFO, "Launching gpunetio_verbs_put_bw kernel with %d CUDA Blocks, ...", ...);

    /* 8. 若选 CPU_PROXY 模式：GPU 写 WQE 到内存，但 Doorbell 由这个 CPU 线程代敲
          （适用于网卡不支持 GPU 直通 Doorbell 的场景） */
    if (resources.nic_handler == DOCA_GPUNETIO_VERBS_NIC_HANDLER_CPU_PROXY) {
        args.qp_cpu = resources.qp->qp_gverbs;
        args.exit_flag = (uint64_t *)calloc(1, sizeof(uint64_t));
        *(args.exit_flag) = 0;
        int result = pthread_create(&thread_id, NULL, progress_cpu_proxy, (void *)&args);
        ...
    }

    /* 9. 打印表头 */
    printf(RESULT_LINE); printf(RESULT_FMT_G); printf("\n"); printf(RESULT_LINE);

    /* 10. 关键一步：把 CPU 侧 QP 导出为 GPU 设备侧对象。
           之后 kernel 里的 GPU 线程就能直接读写 SQ/CQ 的 doorbell record、WQE 区 */
    status = doca_gpu_verbs_get_qp_dev(resources.qp->qp_gverbs, &qp_gpu);
    ...

    /* 11. 主测试循环：16 档消息大小逐档测试 */
    for (int idx = 0; idx < NUM_MSG_SIZE; idx++) {

        /* 11a. Warmup：同一 kernel 先空跑一遍，预热 ICACHE / TLB / QP 流水线，
               也让服务器 buffer 被预先写入（保证后续校验有数据） */
        status = gpunetio_verbs_put_bw(
            cstream, qp_gpu,
            resources.num_iters,                       // 总迭代次数
            VERBS_CUDA_BLOCK,                          // block 数
            resources.cuda_threads / VERBS_CUDA_BLOCK, // 每 block 线程数
            message_size[idx],                         // 本档消息大小
            resources.data_buf[idx],                   // 本地 GPU 源地址
            htobe32(resources.data_mr[idx]->lkey),     // 本地 lkey（转大端，WQE 要求）
            (uint8_t *)(resources.remote_data_buf[idx]),   // 服务器目的地址
            htobe32(resources.remote_data_mkey[idx]),      // 服务器 rkey（大端）
            resources.scope);
        ...
        cudaStreamSynchronize(cstream);   // 等 warmup 完成

        /* 11b. 正式测试：event 打点 → 起 kernel → 打点 → 等结束 */
        cu_result = cuEventRecord(e_start, cstream);
        status = gpunetio_verbs_put_bw(cstream, qp_gpu, ... /* 参数同 warmup */);
        cu_result = cuEventRecord(e_end, cstream);
        cu_result = cuEventSynchronize(e_end);
        cu_result = cuEventElapsedTime(&et_ms, e_start, e_end);  // kernel 耗时（毫秒）

        /* 11c. 计算并打印结果
           bw(Gbps)   = 消息大小 × 总消息数 ÷ 耗时(ms→s) × 8 bit ÷ 1e9
           msgrate    = 总消息数 ÷ 耗时(ms→s) ÷ 1e6  → Mpps */
        double bw = (double)((double)((message_size[idx] * num_messages) / et_ms * 1000.0f) *
                             ((double)8.0) / BW_FORMAT_FACTOR);
        double msgrate = (double)(num_messages / et_ms * 1000.0f / 1000000.0f);
        printf(REPORT_FMT_EXT, message_size[idx], resources.num_iters, bw, msgrate, (double)et_ms);
        printf("\n");
    }

stop_thread:
    /* 12. 停 CPU proxy 线程：置退出标志 + join */
    if (resources.nic_handler == DOCA_GPUNETIO_VERBS_NIC_HANDLER_CPU_PROXY) {
        *((volatile uint64_t *)args.exit_flag) = 1;
        pthread_join(thread_id, NULL);
    }

destroy_events:
    /* 13. 销毁 CUDA 对象 */
    if (cstream != NULL) cudaStreamDestroy(cstream);
    if (e_start != NULL) cuEventDestroy(e_start);
    if (e_end != NULL) cuEventDestroy(e_end);

client_cleanup:
    /* 14. 关 TCP、注销 MR、释放 GPU 显存、销毁 verbs 资源 */
    oob_verbs_connection_client_close(resources.conn_socket);
    tmp_status = destroy_local_memory_objects(&resources);
    tmp_status = destroy_verbs_resources(&resources);
    return status;
}

1.6. CUDA kernel 逐行注释（只在客户端 GPU 上运行）

这是整个 example 的灵魂------网络 I/O 完全由 GPU 线程完成：

cpp 复制代码

// scope 模板参数：THREAD（每线程独立完成一次 put+poll）或 WARP（一个 warp 协作）
template <enum doca_gpu_dev_verbs_exec_scope scope>
__global__ void put_bw(struct doca_gpu_dev_verbs_qp *qp,  // GPU 侧 QP（含 SQ/CQ/dbr 地址）
                       uint32_t num_iters, uint32_t data_size,
                       uint8_t *src_buf, uint32_t src_buf_mkey,   // 本地 GPU 源 + lkey
                       uint8_t *dst_buf, uint32_t dst_buf_mkey) { // 远端目的 + rkey
    doca_gpu_dev_verbs_ticket_t out_ticket;   // put 返回的"票号"，之后按票号 poll CQE
    uint32_t lane_idx = doca_gpu_dev_verbs_get_lane_id();  // warp 内 lane 编号
    uint32_t tidx = threadIdx.x + (blockIdx.x * blockDim.x); // 全局线程号

    /* grid-stride 循环：num_iters 次迭代摊到所有线程，每次步进 gridDim×blockDim。
       由于 num_iters 是线程总数整数倍（main 中强制），每个线程分到相同迭代数 */
    for (uint32_t idx = blockIdx.x * blockDim.x + threadIdx.x; idx < num_iters;
         idx += (blockDim.x * gridDim.x)) {

        /* 核心：一次 RDMA WRITE（PUT）。
           GPU 线程直接：在 SQ 里写 WQE（RDMA_WRITE  opcode，含远端 addr/rkey、
           本地 addr/lkey、长度）→ 敲 Doorbell 通知网卡 → 网卡从 GPU 显存 DMA
           读出数据发向对端。CPU 全程不参与。
           - RESOURCE_SHARING_MODE_GPU：QP 专由 GPU 用
           - NIC_HANDLER_AUTO：自动选 Doorbell 提交方式
           - 每个线程写自己专属的 data_size 区域（src/dst 都按 tidx 偏移），无线程间冲突 */
        doca_gpu_dev_verbs_put<DOCA_GPUNETIO_VERBS_RESOURCE_SHARING_MODE_GPU,
                               DOCA_GPUNETIO_VERBS_NIC_HANDLER_AUTO, scope>(
            qp,
            doca_gpu_dev_verbs_addr{.addr = (uint64_t)(dst_buf + (data_size * tidx)),
                                    .key = (uint32_t)dst_buf_mkey},   // 远端地址 + rkey
            doca_gpu_dev_verbs_addr{.addr = (uint64_t)(src_buf + (data_size * tidx)),
                                    .key = (uint32_t)src_buf_mkey},   // 本地地址 + lkey
            data_size, &out_ticket);

        /* 完成轮询，两种 scope 二选一： */
        if (scope == DOCA_GPUNETIO_VERBS_EXEC_SCOPE_THREAD) {
            // THREAD 模式：每个线程 poll 自己那张票的 CQE，确认本次 WRITE 已被网卡取走完成
            if (doca_gpu_dev_verbs_poll_cq_at<
                    DOCA_GPUNETIO_VERBS_RESOURCE_SHARING_MODE_GPU>(qp, out_ticket) != 0) {
                // CQE 出错（非 0 状态），debug 时打印
            }
        }

        if (scope == DOCA_GPUNETIO_VERBS_EXEC_SCOPE_WARP) {
            // WARP 模式：整个 warp 32 线程协作提交，票号连续；
            // 只需 lane 0 poll 最后一张票（out_ticket + 31），
            // 其完成即隐含前 31 个也完成 → 减少 CQ 轮询开销
            if (lane_idx == 0) {
                if (doca_gpu_dev_verbs_poll_cq_at<
                        DOCA_GPUNETIO_VERBS_RESOURCE_SHARING_MODE_GPU>(
                        qp, out_ticket + DOCA_GPUNETIO_VERBS_WARP_SIZE - 1) != 0) {
                    // CQE 出错
                }
            }
        }

        __syncthreads();  // block 内同步，保证所有线程完成本轮后再进下一轮，
                          // 避免 SQ 被个别快线程冲爆（流控）
    }
}

kernel 启动封装（extern "C"，供 sample.cpp 调用）：

cpp 复制代码

doca_error_t gpunetio_verbs_put_bw(cudaStream_t stream, struct doca_gpu_dev_verbs_qp *qp,
                                   uint32_t num_iters, uint32_t cuda_blocks,
                                   uint32_t cuda_threads, uint32_t data_size,
                                   uint8_t *src_buf, uint32_t src_buf_mkey,
                                   uint8_t *dst_buf, uint32_t dst_buf_mkey,
                                   enum doca_gpu_dev_verbs_exec_scope scope) {
    /* 先检查有无遗留 CUDA 错误，防止把旧错误算到本 kernel 头上 */
    result = cudaGetLastError(); ...

    /* 按 scope 选择模板实例化版本启动 kernel */
    if (scope == DOCA_GPUNETIO_VERBS_EXEC_SCOPE_THREAD)
        put_bw<DOCA_GPUNETIO_VERBS_EXEC_SCOPE_THREAD><<<cuda_blocks, cuda_threads, 0, stream>>>(
            qp, num_iters, data_size, src_buf, src_buf_mkey, dst_buf, dst_buf_mkey);
    else if (scope == DOCA_GPUNETIO_VERBS_EXEC_SCOPE_WARP)
        put_bw<DOCA_GPUNETIO_VERBS_EXEC_SCOPE_WARP><<<cuda_blocks, cuda_threads, 0, stream>>>(
            qp, num_iters, data_size, src_buf, src_buf_mkey, dst_buf, dst_buf_mkey);

    /* 检查启动本身是否出错（参数非法、资源不足等） */
    result = cudaGetLastError(); ...
    return DOCA_SUCCESS;
}

1.7. 两端行为对比总结

维度	服务器端	客户端
启动方式	不带 `-c`	`-c <server_ip>`
数据 buffer	CPU 内存（calloc），清零	GPU 显存（doca_gpu_mem_alloc），按档填 idx+1
内存注册	普通 `ibv_reg_mr`，开放 REMOTE_WRITE	优先 `ibv_reg_dmabuf_mr`（GPUDirect），失败回退 nvidia-peermem
OOB 角色	TCP 服务端，发送 addr/rkey	TCP 客户端，接收 addr/rkey
测试中角色	空转（单边操作零参与）	GPU kernel 直接发 RDMA WRITE 并 poll CQE
计时/报表	无	CUDA event 测 kernel 耗时，输出 Gbps/Mpps
结束方式	Ctrl-C → 校验数据	16 档跑完自动退出

几个设计要点值得记住：

每线程私有数据区 ：buf + data_size * tidx 的偏移设计让所有 CUDA 线程的 RDMA 操作互不重叠，天然无锁。
ticket 机制 ：GPUNetIO 的 put 异步返回票号，WARP 模式下只查最后一张票即可批量确认，这是warp 协作模式省 CQ 读开销的关键。
大端转换 ：htobe32(lkey/rkey) 是因为 WQE 字段按网络字节序填写。
服务器无完成通知：这是单边 benchmark 的典型写法，代价是结束靠人工 Ctrl-C。
CPU_PROXY 模式：当网卡/平台不支持 GPU 直敲 Doorbell 时，GPU 只写 WQE，由伴生 CPU 线程代敲 doorbell------这是 GPUNetIO 对硬件兼容性的兜底设计。

2. lkey 和 rkey 概述

lkey 和 rkey 都是注册内存区域（MR）时网卡返回的两把"钥匙"，区别在于谁来用。结合这个 example 讲：

2.1. 基本概念

调用 ibv_reg_mr() / ibv_reg_dmabuf_mr() 注册一块内存后，返回的 struct ibv_mr 里有两个字段：

字段	全称	使用者	用途
`lkey`	Local Key	本机发起的操作	本机网卡访问这块内存的凭证
`rkey`	Remote Key	对端发起的单边操作	允许远端网卡读写这块内存的凭证

核心规则：

自己用自己的 lkey------任何 WQE 里引用的本地内存，都必须带本地 MR 的 lkey；
rkey 要交给对方------别人想 RDMA READ/WRITE 你的内存，必须持有你的 rkey；
rkey 同时承载了权限检查 ：注册时给的 IBV_ACCESS_REMOTE_WRITE 等 flag，决定了持 rkey 的远端能做什么操作。

2.2. 在本 example 中的具体流向

服务器端：注册 → 把 rkey 送出去

cpp 复制代码

// 注册 CPU buffer，开放远端写权限 → 得到 mr->rkey
resources->data_mr[idx] = ibv_reg_mr(pd, buf, size,
    IBV_ACCESS_LOCAL_WRITE | IBV_ACCESS_REMOTE_WRITE | IBV_ACCESS_RELAXED_ORDERING);

// 通过 TCP 把 (buffer地址, rkey) 发给客户端
send(conn_socket, &local_addr, sizeof(uint64_t), 0);
send(conn_socket, &resources->data_mr[idx]->rkey, sizeof(uint32_t), 0);

服务器从此不再使用这对 key------它不发起任何 RDMA 操作（lkey 用不上），rkey 的使命就是交给客户端。

客户端：收 rkey → 填进 WQE

cpp 复制代码

// 收下来存着
recv(conn_socket, &resources->remote_data_buf[idx], ...);   // 远端地址
recv(conn_socket, &resources->remote_data_mkey[idx], ...);  // 远端 rkey

// 启动 kernel 时，两个 key 一起传进去
gpunetio_verbs_put_bw(...,
    resources.data_buf[idx],  htobe32(resources.data_mr[idx]->lkey),   // 本地：lkey
    remote_data_buf[idx],     htobe32(remote_data_mkey[idx]),          // 远端：rkey
    ...);

kernel 里：一次 put 同时用两把 key

cpp 复制代码

doca_gpu_dev_verbs_put(qp,
    {.addr = dst_buf + ..., .key = dst_buf_mkey},   // ← 服务器的 rkey：授权"写到对方那"
    {.addr = src_buf + ..., .key = src_buf_mkey},   // ← 客户端自己的 lkey：授权"从我这读"
    data_size, &out_ticket);

最终生成的 RDMA WRITE WQE 里：

WQE 字段	填的 key	网卡动作
本地内存段（SGE）	客户端的 lkey	客户端网卡 DMA 读客户端显存
远端地址段	服务器的 rkey	服务器网卡校验 rkey 权限后 DMA 写服务器内存

2.3. 为什么要分两把 key

lkey 防本地错误：进程不能随便传个虚拟地址就让网卡 DMA------地址必须落在已注册的 MR 里且 key 匹配，防止越界访问和保护域（PD）间的串扰。
rkey 防远端滥用：远端发起单边操作时，对端网卡硬件会检查 rkey 是否有效、对应地址范围是否覆盖本次访问、注册时是否给了 REMOTE_WRITE/READ 权限。没有 rkey 或权限不符，操作直接被网卡拒绝（产生 error CQE）。
解耦：一块内存可以只给远端读（只开放 REMOTE_READ）而不给写，权限模型清晰。

2.4. 本例中的两个细节

① 大端转换 ：代码里两边都用了 htobe32(...)：

cpp 复制代码

htobe32(resources.data_mr[idx]->lkey)       // 本地 lkey
htobe32(resources.remote_data_mkey[idx])    // 远端 rkey

WQE 的字段按网络字节序（大端）填写，所以两个 key 进 WQE 前都要转换。

② 什么时候不需要 rkey ：双边 SEND/RECV 操作只用 lkey（引用自己的收发 buffer），因为数据写到对端哪个 buffer 是由接收方预先 post 的 receive WQE 决定的，发起方无需知道对端 key。而本例是单边 PUT，发起方必须直接指定"远端地址 + rkey"，这正是单边操作的标志性特征。

2.5. 总结

lkey 给自己用，rkey 给对方用；一次单边 RDMA WRITE，发起方的 WQE 里同时装着"自己的 lkey"（读哪）和"对端的 rkey"（写哪），两把钥匙分别由两端的网卡硬件校验。

3. lkey 和 rkey 详述

这个问题分两半："如何使用"（软件层面怎么传递、填哪里）和**"如何验证"**（谁在什么时候检查、错了会怎样、怎么动手验证）。下面都结合本例讲。

3.1. 具体如何使用

3.1.1. 获取：注册 MR 的副产品

cpp 复制代码

struct ibv_mr *mr = ibv_reg_mr(pd, buf, size,
        IBV_ACCESS_LOCAL_WRITE | IBV_ACCESS_REMOTE_WRITE | IBV_ACCESS_RELAXED_ORDERING);

uint32_t my_lkey = mr->lkey;   // 本机用
uint32_t my_rkey = mr->rkey;   // 给对端用

同一个 MR 同时产生两个 key。lkey/rkey 只在注册它的那个 PD（Protection Domain）内有效。

3.1.2. lkey 的使用：填进本地内存段（SGE）

任何 WQE 引用本地内存时，SGE（Scatter-Gather Entry）三要素是 {addr, length, lkey}：

复制代码

本例客户端 put 的本地侧：  { gpu_buf + size*tidx,  size,  htobe32(lkey) }
双边 SEND 的本地 buffer： { recv_buf,             size,  lkey }   ← 同样用 lkey

规则：只要 WQE 碰到本机内存，就带本机 MR 的 lkey。

3.1.3. rkey 的使用：交换 + 填进远端地址段

复制代码

注册方（服务器）：ibv_reg_mr → rkey ──TCP带外──► 对端（客户端）
客户端：把 rkey 连同远端地址填进 WQE 的远端段：
        { remote_buf + size*tidx,  htobe32(rkey) }   ← 仅单边 READ/WRITE/ATOMIC 需要

注意：rkey 不能靠猜或计算 ，必须通过带外通道（TCP、RDMA CM、MPI 等）从对方那里拿到。这也是本例 exchange_params_with_remote_peer() 存在的唯一原因。

3.1.4. 字节序

WQE 按网络字节序填写，所以两个 key 进 WQE 前都要 htobe32()（本例客户端就是这么做的）。

3.2. 如何验证（校验机制）

lkey/rkey 的校验不在软件里，全部由网卡硬件（RNIC）在数据路径上完成，分两侧、四类检查：

3.2.1. 校验时机与主体

复制代码

客户端发 WRITE：
  ┌─ 客户端网卡（校验 lkey）──────────────┐
  │ 处理 WQE 时，对本侧 SGE 检查：          │
  │  ① key 匹配：lkey 是否对应当前 PD 下某个有效 MR
  │  ② 范围：addr+len 是否完全落在 MR 注册区间内
  │  ③ 权限：该 MR 是否允许本地读（DMA 读默认允许，
  │         若 MR 注册时没给 LOCAL_WRITE 又被当写目标则拒）
  │  ④ 状态：MR 未被 dereg、PD 未销毁
  └────────────────────────────────────────┘
                    │ 网络上只传数据 + (远端addr, rkey)
                    ▼
  ┌─ 服务器网卡（校验 rkey）──────────────┐
  │ 数据包到达时检查：                      │
  │  ① key 匹配：rkey 是否对应本机有效 MR
  │  ② 范围：远端 addr+len 是否落在 MR 区间内
  │  ③ 权限：WRITE 操作要求 MR 注册时带
  │         IBV_ACCESS_REMOTE_WRITE（本例给了）
  │  ④ QP 状态、PSN 序列等链路层检查
  └────────────────────────────────────────┘

任何一项不过，本次操作被拒绝，后续行为见下。

3.2.2. 校验失败的后果

失败类型	产生什么
lkey 错/越界/权限不足（本地侧）	发起方收到 error CQE：`IBV_WC_LOC_PROT_ERR`
rkey 错/越界/权限不足（对端侧）	发起方收到 error CQE：`IBV_WC_REM_ACCESS_ERR`（对端无任何 CQE------单边操作对端本来就不感知）
任何 error CQE 出现后	QP 进入 error 状态，之后 post 的所有 WQE 全部 flush（`IBV_WC_WR_FLUSH_ERR`），必须重建 QP

本例 kernel 里的 doca_gpu_dev_verbs_poll_cq_at(...) != 0 检查的就是这个：非 0 即 CQE 带错误状态（示例里只在 ENABLE_DEBUG 时打印，生产代码应记录 status 字段）。

3.2.3. 动手验证实验（推荐，5 分钟见效）

在本例代码上改两处做对照实验：

实验 A：验证 rkey 校验------客户端把 rkey 故意改坏：

cpp 复制代码

// verbs_client() 里，启动 kernel 前加一行
resources.remote_data_mkey[0] ^= 0x1;   // 篡改第 0 档的 rkey

预期现象：第 1 档（1B）测试时 poll_cq_at 返回非 0（REM_ACCESS_ERR），QP 崩溃，后续档位全部失败；服务器端数据校验报第 0 个 buffer 数据不对。

实验 B：验证权限检查------服务器注册时去掉写权限：

cpp 复制代码

// create_local_memory_object() 服务器分支的 ibv_reg_mr 权限改为
IBV_ACCESS_LOCAL_WRITE   // 去掉 REMOTE_WRITE

预期：所有档位的 WRITE 都被服务器网卡拒绝，客户端全部 REM_ACCESS_ERR。

实验 C：验证范围检查------把远端地址偏移到 MR 之外：

cpp 复制代码

(uint8_t *)(resources.remote_data_buf[idx]) + size   // 越过一个 buffer 的边界

预期：同样 REM_ACCESS_ERR（地址+长度超出 MR 注册区间）。

观察手段 ：kernel 里打开 #define ENABLE_DEBUG 1 可以看到 "Error CQE!"，或改用 CPU 侧 ibv_poll_cq 打印 ibv_wc_status_str(cqe.status) 拿到具体错误名。

3.2.4. 辅助认知：mlx5 上的一个常见巧合

在 Mellanox/NVIDIA 网卡上你会发现同一个 MR 的 lkey 和 rkey 数值往往相等 （硬件实现如此），但语义不同，不能互换依赖------跨厂商网卡时不保证相等，写代码时必须严格区分。

3.3. 总结

	lkey	rkey
怎么得到	本机 `ibv_reg_mr` 返回	对端注册后带外交换给你
填在哪	WQE 本地 SGE 段	WQE 远端地址段（仅单边操作）
谁校验	本机网卡，处理 WQE 时	对端网卡，数据包到达时
校验内容	key 匹配、地址范围、权限、MR 有效	同左 + 操作类型（READ/WRITE/ATOMIC）权限
失败表现	LOC_PROT_ERR	REM_ACCESS_ERR，QP 进 error 态
软件要做什么	配对填对即可，校验不用管	正确交换、配对使用；poll CQE 检查错误

4. 如何生成和检验 lkey/rkey

从内核驱动源码确认了关键信息，可以完整回答了。先说结论：完整校验算法固化在网卡硬件里，厂商不公开全部细节；但 mlx5 的 key 结构和校验语义是公开可查的。

4.1. 先明确：校验发生在哪里

lkey/rkey 的校验不在 CPU、不在驱动，而在 RNIC 硬件的数据路径上------每次处理 WQE（本地侧）或收到 RDMA 包（远端侧）时由硬件流水线完成。这就是为什么它是零开销的：不是"算法被调用"，而是"每个 DMA 请求都穿过多级硬件检查门"。

4.2. mlx5 的 key 结构（公开，来自内核源码）

32 位的 mkey 由两部分拼接而成：

复制代码

mkey = (mkey_index << 8) | mkey_7_0
  ├─ 高 24 位 [31:8]：mkey index ------ 固件分配，是"内存保护表项"的下标
  └─ 低 8 位 [7:0] ：mkey_7_0  ------ 驱动填入的 tag（代次/标签字节）

直接证据在 drivers/net/ethernet/mellanox/mlx5/core/mr.c 的 mlx5_core_create_mkey()：固件返回 mkey_index，最终 key 由软件提供的 mkey_7_0 与 mlx5_idx_to_mkey(mkey_index) 按位或拼成。驱动里也有 #define MLX5_24BIT_MASK 印证 index 是 24 位宽。

这个结构直接决定了校验算法的第一层：不是哈希、不是搜索，而是 O(1) 的"索引 + 标签比对"。

4.3. 硬件校验的完整判定序列

以 mlx5 为例，每个 DMA 请求经过的检查（CREATE_MKEY 命令把 memory_key_mkey_entry（mkc）写入网卡，其中包含 start_addr、len、PD、访问权限位等字段）：

复制代码

输入：DMA 请求 {key, addr, len, 操作类型, 所属QP}

① 索引定位：index = key[31:8]
   → 直接下标访问网卡内的 MPT（Memory Protection Table）表项
   → 表项无效/已销毁 → 拒绝

② 标签比对：请求 key[7:0]  vs  表项中存储的 mkey_7_0
   → 不等 → 拒绝（这是防"陈旧 key"的机制：
     MR 注销后 index 可能被回收复用，但新 MR 的 tag 字节不同，
     旧 rkey 自然失效）

③ PD 匹配：QP 的 PD  ==  MR 表项里的 PD
   → 不等 → 拒绝（跨保护域隔离，进程 A 的 key 不能让进程 B 用）

④ 范围检查：addr ≥ mkc.start_addr  且  addr + len ≤ start_addr + mkc.len
   → 越界 → 拒绝（含 64 位地址回绕的边界处理）

⑤ 权限检查：操作类型 vs 表项权限位
   → 本地 DMA 读/写 → 需对应 local 权限
   → 远端 WRITE     → 需 REMOTE_WRITE 位（本例服务器注册时给的）
   → 远端 READ      → 需 REMOTE_READ 位
   → 不满足 → 拒绝

⑥ 地址转换：通过 MTT（Memory Translation Table）做
   虚地址 → 物理地址 的页级翻译，页表项也带访问位
   → 任何一页不可达/权限不符 → 拒绝

①~⑤ 全部通过才执行 DMA。远端 rkey 校验与本地 lkey 校验走的是同一套表项和逻辑，区别只是触发点不同：lkey 在处理 WQE 的 SGE 时查，rkey 在解析到达报文的 RETH（RDMA Extended Transport Header，里面携带远端地址+rkey+长度）时查。

4.4. 失败后的错误上报

硬件拒绝后会生成带 syndrome 的 error CQE，mlx5 侧的对应关系：

拒绝原因	发起方 CQE 状态
②~⑤ 任一失败（本地 lkey 侧）	`IBV_WC_LOC_PROT_ERR`
②~⑤ 任一失败（远端 rkey 侧）	`IBV_WC_REM_ACCESS_ERR`
MR 已被注销后使用	同上（tag/表项失效）

同时 mlx5 会在 dmesg/health buffer 里记录 "mkey violation" 类事件，之后 QP 进入 error 态，后续 WQE 全部被 flush。

4.5. 为什么这样设计（算法层面的总结）

设计点	目的
index 高位直接索引	校验是 O(1)，不打断线速 DMA 流水线
tag 低 8 位	注销-重建场景下让旧 key 立刻失效（ABA 防护）
PD 字段绑定	进程/租户间的保护域隔离
start_addr + len 范围检查	把"权限"精确限制在注册的字节区间
权限位与操作类型矩阵	READ/WRITE/ATOMIC 粒度授权

总结：校验算法 = "高 24 位索引硬件保护表 → 低 8 位标签防伪 → PD/范围/权限三重比对 → MTT 页级翻译"，全部在网卡内一次通过式完成；任何一环失败，发起方收到 LOC_PROT_ERR 或 REM_ACCESS_ERR。不同厂商（Intel irdma、Broadcom bnxt_re）的 key 位布局和表项格式各不相同，但语义上都是这同一件事。

如果你想深入某一部分（比如 verbs_common.h 里的 create_verbs_resources/connect_verbs_qp 具体怎么建 QP，或 GPUNetIO doca_gpu_dev_verbs_put 内部如何组 WQE），告诉我，我可以继续往下挖。

gpunetio/tree/main/examples

开源 gpunetio examples 01 解析 gpunetio_verbs_put_bw

-1. 代码逻辑主线

-1.1. 服务器端逻辑提炼（被动方）

执行流程（verbs_server()）

关键特征

-1.2. 客户端逻辑提炼（主动方）

执行流程（verbs_client()）

GPU kernel 逻辑（put_bw，真正发数据的地方）

关键特征

-1.3. 两端对照一览

0. 运行example

0.1. 启动服务器端：

0.2. 运行客户端：

0.3. 参数解析

几个要点

1. gpunetio_verbs_put_bw

1.1. gpunetio_verbs_put_bw 的工作

1.2. 入口：main.cpp 逐行注释

1.3. 两端共用的铺垫逻辑（sample.cpp 前半部分）

1.3.1 全局变量与报表格式

1.3.2 本地内存对象创建 create_local_memory_object() ------ 两端行为在此分叉

1.3.3 带外参数交换 exchange_params_with_remote_peer()

1.4. 服务器端行为解析

1.4.1 服务器做了什么、没做什么

1.4.2 verbs_server() 逐行注释

1.5. 客户端行为解析

1.5.1 客户端是"真正干活"的一端

1.5.2 verbs_client() 逐行注释

1.6. CUDA kernel 逐行注释（只在客户端 GPU 上运行）

1.7. 两端行为对比总结

2. lkey 和 rkey 概述

2.1. 基本概念

2.2. 在本 example 中的具体流向

服务器端：注册 → 把 rkey 送出去

客户端：收 rkey → 填进 WQE

kernel 里：一次 put 同时用两把 key

2.3. 为什么要分两把 key

2.4. 本例中的两个细节

2.5. 总结

3. lkey 和 rkey 详述

3.1. 具体如何使用

3.1.1. 获取：注册 MR 的副产品

3.1.2. lkey 的使用：填进本地内存段（SGE）

3.1.3. rkey 的使用：交换 + 填进远端地址段

3.1.4. 字节序

3.2. 如何验证（校验机制）

3.2.1. 校验时机与主体

3.2.2. 校验失败的后果

3.2.3. 动手验证实验（推荐，5 分钟见效）

3.2.4. 辅助认知：mlx5 上的一个常见巧合

3.3. 总结

4. 如何生成和检验 lkey/rkey

4.1. 先明确：校验发生在哪里

4.2. mlx5 的 key 结构（公开，来自内核源码）

4.3. 硬件校验的完整判定序列

4.4. 失败后的错误上报

4.5. 为什么这样设计（算法层面的总结）

执行流程（`verbs_server()`）

执行流程（`verbs_client()`）

GPU kernel 逻辑（`put_bw`，真正发数据的地方）

1.3.2 本地内存对象创建 `create_local_memory_object()` ------ 两端行为在此分叉

1.3.3 带外参数交换 `exchange_params_with_remote_peer()`

1.4.2 `verbs_server()` 逐行注释

1.5.2 `verbs_client()` 逐行注释
