前言

在工业采集、能源储能、机器视觉、设备状态监测项目中，经常会遇到一个矛盾：既需要 FPGA 的纳秒级硬实时高速并行采样，又需要完整 Linux 生态、NPU 本地 AI 推理做智能分析。

传统 x86 + 采集卡方案功耗高、成本大；单纯 RK3588 没有硬件并行采样能力；纯 FPGA 跑 AI 开发门槛高、软件生态薄弱。

于是 RK3588 + FPGA 异构组合成为当下高速 AI 数据采集非常热门的硬件架构：FPGA 负责前端高速采集与时序预处理，RK3588 负责系统管理、业务逻辑，板载 6TOPS NPU 完成本地 AI 推理，通过 PCIe3.0 完成高速数据交互，实现 "采集‑预处理‑AI 分析‑结果输出" 端到端闭环，不需要把海量原始数据上传云端。

一、架构分工：谁干什么？

整套系统硬件链路：多类型传感器 / ADC / 相机 → FPGA 采集预处理 → PCIe3.0 高速传输 → RK3588（CPU+ISP+NPU）→本地存储 / 网络输出告警与结构化结果。

|------------|------------------------------------------------------------------------------------------------------------------------------------------------------------|
| 模块 | 核心职责 |
| FPGA | 1. 多路 ADC、LVDS、MIPI、CameraLink 高速并行采集 2. 纳秒级多传感器时间戳同步；硬件滤波、降噪、裁剪、降采样预处理 3. 硬件实时保护逻辑；协议解码；把无效数据过滤，只输出有效数据给 RK3588 4. 外挂 DDR 做高速 FIFO 缓存，防止数据丢包 |
| RK3588 | 1. 运行 Ubuntu/Linux，管理网络、CAN、RS485、5G、存储、人机交互 UI 2. 接收 FPGA 预处理后的数据；RKNN 工具链部署 YOLO、分类、异常检测 AI 模型 3.NPU 完成边缘 AI 推理，输出故障、缺陷、预测等结构化结果 4. 业务逻辑、日志存储、对接平台上报告警数据 |

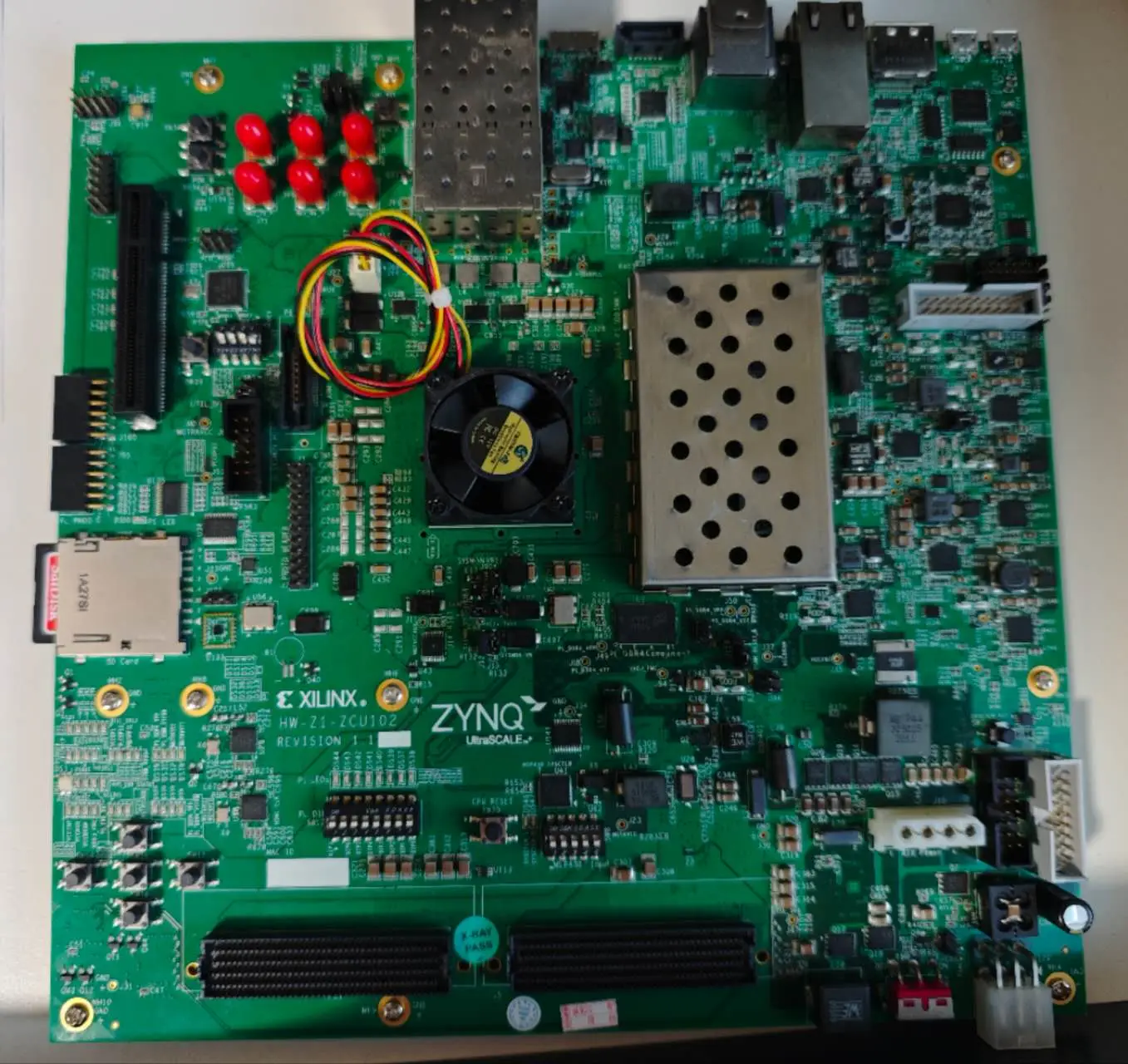

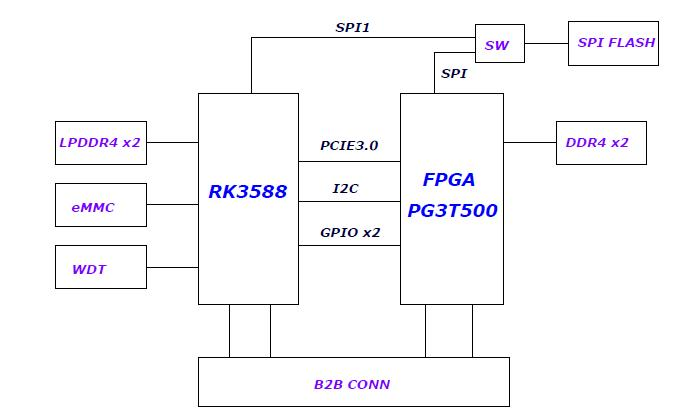

| 通信接口 | PCIe3.0 x4 做大数据流；I2C/GPIO 做配置、复位、中断通知；SPI 用于 FPGA 固件加载 |

核心思想：FPGA 做 "硬实时采集过滤"，RK3588 做 "智能分析业务"，把计算压力分层，不要把原始海量数据全部丢给 ARM 处理。

二、典型落地应用场景

2.1 新能源储能 / AI 数据中心储能控制器（储能 BMS 采集单元）

也是储能机柜边缘控制器主流硬件方案，和海外 AI 数据中心储能项目匹配。

• FPGA：多路电池单体电压、母线电流、霍尔采样、水冷温度信号高速同步采集；硬件过流保护，数字滤波；对大量模拟信号并行采样；

• RK3588‑NPU：运行 AI 算法做 SOH 电池健康评估、热失控风险预判、异常电芯识别；负载波动预测；

• 业务功能：本地告警、本地日志存储，通过 4G/5G 以太网上传储能管理平台；弱网环境设备可以独立闭环运行，不依赖云端。

痛点解决：储能需要几十上百路同步采样，Linux 系统调度抖动无法做到高精度同步；交给 FPGA 完成，RK3588 专注做 AI 诊断和业务。

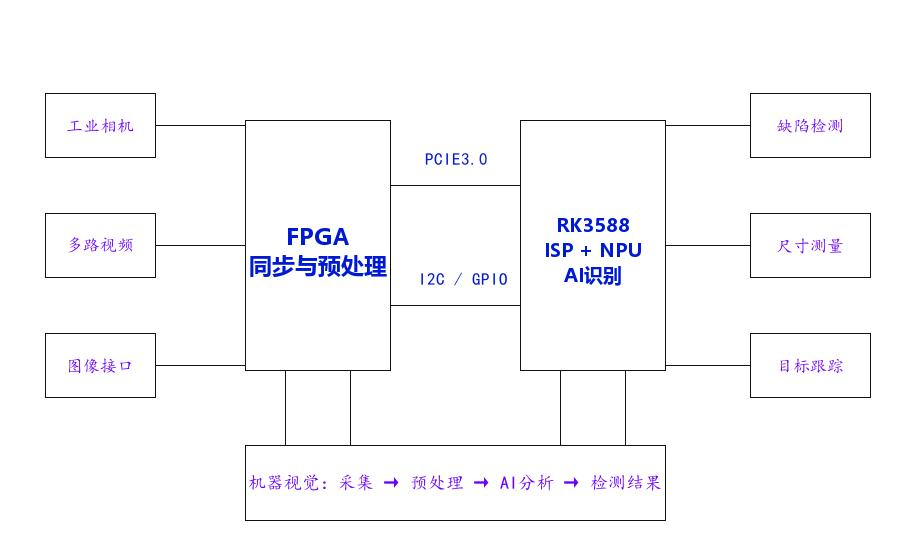

2.2 工业机器视觉高速 AI 质检

这是 RK3588+FPGA 最成熟场景之一。

• FPGA：多路工业相机同步采集，支持 CameraLink/LVDS/MIPI 接口；图像裁剪、像素预处理，多相机严格时序对齐，避免丢帧；

• RK3588：ISP 图像增强，NPU 部署 YOLO、分割模型，做 PCB 缺陷检测、零部件外观检测、印刷 OCR 识别、尺寸测量；

• 优势：不需要持续上传原始图片，设备本地完成检测，只上报缺陷坐标、类型；保护产线工艺数据，带宽占用极低。

适用设备：产线多目视觉检测设备、零部件外观检测终端。

2.3 电力电气设备在线状态监测

针对变压器、开关柜、高压电机预测性维护。

• FPGA：高频 ADC 采集局放脉冲信号、振动、电压谐波信号；高速并行采样；

• RK3588 NPU：AI 对局放故障分类，谐波异常识别，设备老化趋势预测；

• 产品形态：配电房边缘监测终端、高压设备在线监测装置。

2.4 多传感器融合预测性维护（振动 + 声学 + 红外热成像）

• FPGA：同步采集振动传感器、麦克风阵列、红外热成像原始数据流，统一硬件时间戳；硬件做信号滤波；

• RK3588：解析热成像数据，NPU 做 AI 识别，识别设备过热、异响故障；

• 场景：风机风电监测、工厂设备巡检采集终端、机房设备状态采集。

2.5 雷达、超声波、无线电频谱采集设备

• FPGA：毫米波雷达、超声信号、无线电 IQ 高速采样、数字下变频、滤波预处理；

• RK3588 NPU：目标检测、目标分类、干扰信号识别；

• 应用：安防雷达终端、工业非接触式测量设备。

2.6 智能巡检机器人、AGV 多源感知采集

• FPGA：同步采集激光雷达、IMU、编码器、多路相机；硬件保证传感器时间戳对齐，处理脉冲信号；

• RK3588：运行 ROS2，NPU 完成障碍物识别、语义分割；

• 价值：获取高质量多传感器数据集，同时完成本地感知决策，适合工业巡检机器人。

2.7 便携式高速测试测量仪器

• FPGA：多通道高速 ADC 采集，硬件触发逻辑；

• RK3588：QT 人机界面、波形存储，NPU 对波形做 AI 智能判读，自动识别波形异常；

• 形态：便携式故障检测仪、在线分析仪。

三、这套架构核心优势

1. 软硬分工，兼顾实时性与 AI 能力 FPGA 不受 Linux 调度抖动，保证纳秒级同步采集；RK3588 拥有完整 ARM Linux 生态，NPU 本地 AI 推理，不用昂贵 x86 显卡，整机功耗低。

2. 数据前置预处理，降低带宽压力 FPGA 先完成滤波、裁剪、无效数据丢弃，只把有效特征数据通过 PCIe 传给 RK3588，极大降低 PCIe 带宽压力，适合大吞吐量采集场景。

3. 边缘闭环，弱网可用 全部采集、预处理、AI 推理都在本地设备完成，网络中断时设备依旧可以独立工作，恢复网络再补传历史数据。

4. 国产化替代可选 RK3588 可以搭配紫光同创 Titan‑2 国产 FPGA，实现全国产硬件平台，适配工业、能源国产化项目需求。

四、开发过程常见坑点（踩坑总结）

1. PCIe 通信不要手写 DMA 逻辑，优先使用 XDMA IP 核，稳定性更好，RK3588 Linux 驱动适配成熟。

2. FPGA 建议外挂独立 DDR 作为大容量 FIFO 缓存，防止高速瞬时数据爆发导致丢数。

3. 时间同步：多传感器同步时间戳尽量放在 FPGA 侧完成，ARM 侧打时间戳会受操作系统调度影响，精度不足。

4. 数据量评估：要评估 FPGA 输出到 RK3588 的实际有效数据量，不要直接把原始 ADC 全部数据流全部搬运。

5. AI 模型部署：RKNN 做模型量化，INT8 推理，把推理任务交给 NPU，不要用 CPU 跑 AI，否则 CPU 占用爆满。

五、什么样的项目不建议选 RK3588+FPGA

1. 低通道低速采集（十几路以内，速率不高）：RK3588 直接外接 ADC 芯片即可，增加 FPGA 会提高 BOM 成本与开发工作量。

2. 只需要纯 AI 推理，没有高速并行采集需求：直接 RK3588 核心板就足够。

3. 对体积成本极度敏感的消费类产品：FPGA 会拉高硬件成本，优先纯 SoC 方案。

六、总结

RK3588+FPGA 异构数据采集架构，解决了传统嵌入式系统 "高速实时采集" 与 "边缘 AI 智能分析" 两者很难兼顾的痛点。
