断电也隔离、听得真:ASL3159S 单通道 SPDT 模拟开关的“断电保护 + 音频保真“账

评价一颗模拟开关,工程师手里通常有四把尺子:导通电阻够不够低、带宽够不够宽、隔离度够不够好、切换结构安不安全。但有两处更"要命"的场景常被跳过:一是系统里某块板子还没上电、或者正在热插拔,信号线却已经带电,开关会不会把电"灌"回去、把信号"漏"过去?二是它要切的是音频这类对失真极其敏感的信号,开关自己会不会成为新的失真源。ASL3159S 是国科安芯推出的单通道 SPDT(单刀双掷)模拟开关,工作电压 1.65~5.5 V,导通电阻 0.9 Ω 典型,带宽 100 MHz,先断后合结构,断电模式(VCC=0)下隔离,总谐波失真 THD 仅 0.005%(5 V,RL=600 Ω),SC70-6 封装,属商业航天级抗辐照产品。本文就沿着"断电隔离 + 音频保真"这两条主线,把这笔账算清楚。

一、断电隔离:VCC=0 时它在做什么

先断后合解决的是"切换瞬间两通道短接"的问题,而断电隔离解决的是另一个方向的问题:当开关自己的电源 VCC 掉到 0 时,它不能再成为信号的通路。ASL3159S 在绝对最大额定值里明确:模拟引脚(NO/NC/COM)的电压范围被限制在 −0.5 V 到 (V+)+0.5 V 之间;当 VCC=0 时,这个窗口收窄为 −0.5~+0.5 V。也就是说,一颗尚未上电的开关,若其信号脚被外部 3.3 V 信号"顶"着,引脚电压会被内部保护结构钳在 0.5 V 以内,信号根本传不过去。手册给出的断电漏电流 I(NC/NO)(PWROFF) 在全温下最大仅 10 μA(V+ 由 3.6 V 降到 0)------下游看到的,是 ≤0.5 V、≤10 μA 的"近乎不存在"。

这笔账的工程价值在于三处。第一是热插拔:模块插入时背板信号已带电,模块里的开关尚未上电,它不会把背板电经体二极管灌回模块、也不会让信号穿透到模块内部。第二是电源时序:当开关所在的电源域比信号域晚起来,开关在"空窗期"把信号挡在门外,避免未初始化电路被误触发。第三是局部断电:某一功能块为省电断电,开关把它和仍在运行的信号总线隔开,互不拖累。一个直观的折算:外部 3.3 V 信号被钳到 0.5 V,引脚处衰减约 3.3/0.5 ≈ 6.6 倍(约 16 dB),再叠加 10 μA 电流上限,足以杜绝"未上电却漏电"的隐患。

二、关键参数与性能边界

|---------------|------------------------------------------------------------|--------------------------|
| 参数 | 手册数值 | 工程含义 |
| 电源 / 信号范围 | V+ 1.65~5.5 V;模拟 0~V+;断电隔离 VCC=0 时模拟脚限 ±0.5 V | 与 1.8/3.3/5 V 域共存,未上电也隔离 |
| 导通电阻 RON | 0.9 Ω 典型(5 V,25 ℃);全温最大 1.6 Ω;3.3 V 全温 2.2 Ω;1.8 V 全温 30 Ω | 决定插入损耗与热噪声 |
| 通道匹配 ΔRON | 0.1 Ω 典型(5 V);全温 0.2 Ω | 单通道无通道间失配问题 |
| 平坦度 RFLAT(ON) | 0.3 Ω 典型(5 V);全温 0.8 Ω | 全幅度内的非线性来源 |
| 切换时间 | tON 11 ns / tOFF 7 ns(5 V) | 切换速率上限 |
| 先断后合 tBBM | 9 ns(5 V) | 切换瞬间两路不短接 |
| 关断隔离 / 串扰 | OISO / XTALK −64 dB @1 MHz | 未选通道近乎隐形 |
| −3 dB 带宽 | 100 MHz(RL=50 Ω) | 高速与音频路由都游刃有余 |
| 总谐波失真 THD | 0.005 %(5 V,RL=600 Ω);3.3 V 0.03 %;1.8 V 0.35 % | 音频级失真底线 |
| 电荷注入 QC | 22 pC(5 V) | 切换瞬间的毛刺来源 |
| 导通 / 关断电容 | 46 pF / 13 pF | 与源阻抗共同决定建立时间 |
| 控制电平 | VINH 1.5 V @1.8 V 供电;输入耐压 5.5 V | 1.8 V 逻辑可直接驱动 |
| 电源电流 I+ | ≤1 μA | 常备使能几乎不耗电 |
| ESD | HBM ±2500 V;CDM ±1000 V;MM ±200 V | 装配与现场余量 |
| 抗辐照 | TID ≥ 100 krad(Si);SEU/SEL ≥ 37 MeV·cm²/mg | 商业航天级 |
| 封装 / 温度 | SC70-6 / −55~+125 ℃ | θJA 265 ℃/W |

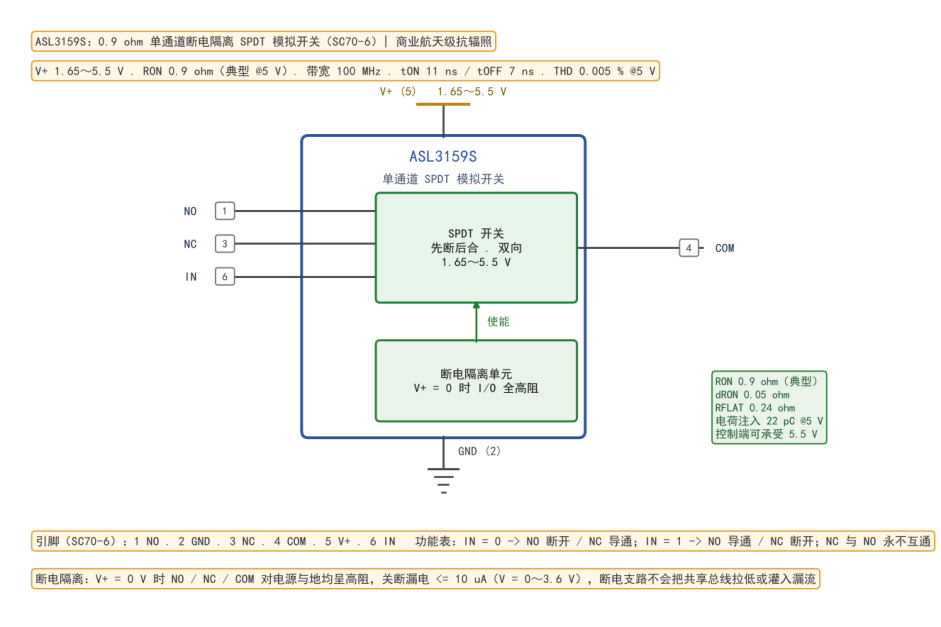

图:ASL3159S 架构

音频保真的失真账。 THD 0.005 % 折算成电压比约 20·log10(0.00005) ≈ −86 dB。对 1 Vrms 的音频信号,失真分量仅约 50 µVrms,远低于人耳约 0.01 %~0.1 %(−80~−60 dB)的可察觉门槛,是名副其实的"透明"路径。把 0.9 Ω 的导通电阻放进 600 Ω 音频负载,分压误差 0.9/(600+0.9) ≈ 0.15 %(约 0.013 dB),插入损耗同样不可闻;而 100 MHz 带宽相对 20 kHz 音频上限高出四个数量级,频率响应完全平坦。一句话:这颗开关在音频通路上几乎不以"失真"或"衰减"的形式留下自己的痕迹。

电荷注入的"咔嗒"账。 22 pC 的电荷注入若落在 50 pF 负载上,会激起 ΔV = 22 pC / 50 pF = 0.44 V 的瞬态台阶------若切换的是正在播放的音频,这就是一声可闻的"咔嗒"。工程上这条不算开关的错,而是切换动作的副产物:音频静音电路(或软件静音)应在翻转 IN 的瞬间先把后级静音,待建立完成再解除,把毛刺挡在扬声器之外(本项为设计建议)。

三、单通道集成:小封装里的精密路由

ASL3159S 把六个脚塞进 SC70-6:1 脚 NO(常开)、2 脚 GND、3 脚 NC(常闭)、4 脚 COM(公共端)、5 脚 V+、6 脚 IN(数字控制)。单通道意味着它不像双通道器件那样存在"通道间串扰"这一内部科目------ON 通道只和自己的 OFF 通道对话,系统内唯一的串扰来自板级布局。对空间与重量敏感的星载、便携设备,SC70-6 的极小占位本身就是收益。

四、外围设计要点

手册备注要求所有未使用的数字输入端口必须接 VIO 或 GND,未用的 IN 也不例外,避免输入级悬浮在阈值附近来回翻转。断电隔离应用有一条铁律:必须让 V+ 真正落到 0 V(不悬空、不被上拉钳住),隔离才成立;若 V+ 浮空,开关状态不确定,失效的正是它最该发挥作用的"断电保护"。音频路径建议在 COM 输出端加一级隔直与缓冲,既抑制电荷注入毛刺,也把 0.9 Ω 的影响稀释到后级高阻里。电源侧常规 100 nF 就近去耦即可(设计建议)。

五、典型应用与选型依据

场景一是热插拔与电源时序保护:模块未上电时,开关把带电信号挡在门外,杜绝倒灌与误触发。场景二是音频路由:音源切换、静音、均衡与混音路径选择,0.005 % THD 让开关本身不成为失真源。场景三是局部断电隔离:功能块断电后,开关把它从运行中的信号总线剥离。

选型上它与同系列互补而非替代:要双路独立、各有一根控制脚的先断后合开关,选 ASL3157S;要把 4 位数字总线成组换道、需要 Ioff 局部断电的,选 ASL74LV3257S;要给 MCU 配复位、看门狗与电源故障预警的,选 ASL706S。一句话定位:ASL3159S 管的是"单路信号怎么切得干净、断电也不惹事、过了它声音还不走样"。

六、手册事实 vs 设计建议

|--------|---------------------------------|--------------------------|
| 维度 | 手册事实 | 设计建议 |
| 断电隔离 | VCC=0 时模拟脚限 ±0.5 V,断电漏电流 ≤10 μA | 必须让 V+ 真正到 0,否则状态不定 |
| 失真 | THD 0.005 %(5 V,RL=600 Ω) | 后级负载 ≥600 Ω 时失真可忽略 |
| 导通 | RON 0.9 Ω 典型,全温最大 1.6 Ω | 后级 ≥10 kΩ 时插入损耗 <0.01 % |
| 带宽 | 100 MHz | 音频与高速路由都不受限 |
| 切换 | tON 11 ns / tOFF 7 ns,先断后合 | 死区 9 ns,切换瞬间不短接 |
| 电荷注入 | QC 22 pC(5 V) | 音频切换先静音再切,避开毛刺 |
| 待机 | I+ ≤1 μA | 电池系统常备使能无压力 |
| 可靠性 | TID ≥ 100 krad(Si)、SEU/SEL ≥ 37 | 直接写入抗辐照可靠性预算 |

七、总结

回到开头那两道被跳过的题,ASL3159S 的答案都写在数字里:断电时把模拟脚钳在 0.5 V、漏电流压到 10 μA,把"未上电却漏电"这件事从故障清单划掉;0.005 % 的 THD 让它在音频通路上近乎隐形;0.9 Ω 与 100 MHz 又把导通与带宽的余量留得很足。开关能做的,手册给出了全部输入项,工程师只需把它乘进自己的系统。

ASL3159S 具备 TID ≥ 100 krad(Si)、SEU/SEL ≥ 37 MeV·cm²/mg 的商业航天级抗辐照能力,工作温度覆盖 −55~+125 ℃,导通电阻、断电隔离与 THD 均给出典型与全温指标。作为国产自主可控的抗辐照模拟开关,它以 SC70-6 极小封装、明确的断电隔离特性与音频级失真表现,为商业航天、热插拔模块、便携音频与高可靠工业场景提供可直接落地的选择。

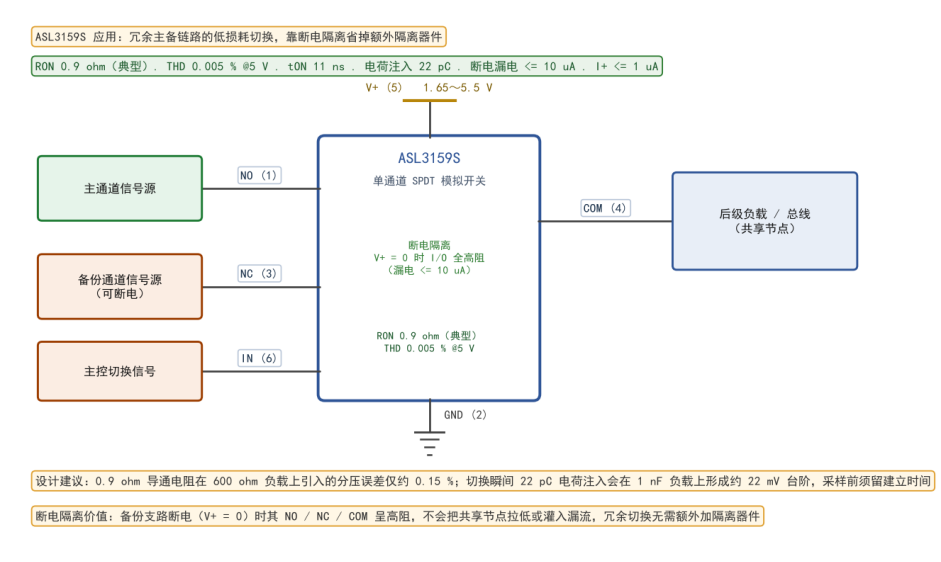

图:ASL3159S 应用
