【Verilog/FPGA】存储器（数组）

这是 Verilog 里的存储器（数组）声明，先读一下可视化技能，然后我给你画个内存布局图讲清楚。

reg [2:0] data_byte_pre [7:0]; 声明的是一个存储器（数组），不是一个大位宽信号：

reg [2:0] → 每个元素是 3 bit 的寄存器（bit2~bit0）
data_byte_pre → 名字
[7:0] → 一共 8 个元素（下标 7~0）

也就是：8 个 3 位寄存器，总共 24 bit 。内存布局如下（示意）：

访问方式：

data_byte_pre[i] → 第 i 个元素（整个 3 bit）
data_byte_pre[i][b] → 第 i 个元素的第 b 位
数组不支持整体赋值 （data_byte_pre = 24'hxxx; 编译报错），必须逐元素操作，初始化用 for 循环：

integer i;
initial begin
for (i = 0; i < 8; i = i + 1)
data_byte_pre[i] = 3'b000; // 逐个元素初始化
end

常见坑：

位宽和元素数别写反 ：reg [7:0] mem [2:0] 是 3 个 8 位元素，和你的 8 个 3 位完全是两回事。
下标越界（超出 7~0）仿真中会读/写出 x。
综合后通常是 24 个触发器（寄存器组）；如果在 always 块里用变量下标 data_byte_pre[addr] 读写，会综合成小 RAM/寄存器堆。

结合你的 UART 工程：如果你是想把 8 个字节（8 bit）先缓存再逐个发送，那每个元素应该声明成 8 位，即 reg [7:0] data_byte_pre [7:0];------你现在的写法每个元素只有 3 bit，存不下完整字节，确认一下是不是笔误。

根据您提供的 Verilog 存储器数组声明笔记内容，我来为您撰写这篇 CSDN 技术博客文章。

【Verilog/FPGA】存储器（数组）声明完全指南：从语法到综合，避坑必读

前言

在 Verilog 硬件描述语言中，存储器（Memory）是一种非常重要的数据结构，常用于数据缓存、查找表、FIFO 实现等场景。然而，Verilog 的存储器声明语法与 C 语言等软件语言差异较大，很多初学者容易把"位宽"和"元素个数"写反，导致综合结果与预期完全不同。

本文以 reg [2:0] data_byte_pre [7:0]; 这一典型声明为例，系统讲解 Verilog 存储器的声明语法、内存布局、访问方式、初始化方法以及常见陷阱，并结合 UART 发送工程给出实际使用建议。

一、存储器声明语法解析

1.1 声明结构

verilog 复制代码

reg [2:0] data_byte_pre [7:0];

这条语句声明的是一个存储器（数组），而不是一个大位宽信号。它的结构可以拆解为两部分：

语法部分	含义
`reg [2:0]`	每个元素是 3 bit 的寄存器（bit2 ~ bit0）
`data_byte_pre`	存储器名称
`[7:0]`	一共 8 个元素（下标 7 ~ 0）

核心记忆口诀 ：reg [位宽-1:0] 名字 [元素数-1:0];

先写每个元素几位，再写一共多少个元素。

1.2 与 C 语言的对比

在 C 语言中，声明一个数组是这样的：

c 复制代码

int data[8];  // 8 个 int 元素

而在 Verilog 中，位宽和元素数的声明是分开的，且顺序相反：

verilog 复制代码

// C 语言：int data[8]  →  8 个 32 位元素
// Verilog 等效写法：
reg [31:0] data [7:0];  // 8 个 32 位元素

// C 语言：char data[3]  →  3 个 8 位元素
// Verilog 等效写法：
reg [7:0] data [2:0];   // 3 个 8 位元素

最常见的坑 ：reg [7:0] mem [2:0] 是 3 个 8 位元素 ，而 reg [2:0] mem [7:0] 是 8 个 3 位元素，两者完全不同！位宽和元素数千万别写反。

二、内存布局

以 reg [2:0] data_byte_pre [7:0]; 为例，它的内存布局如下：

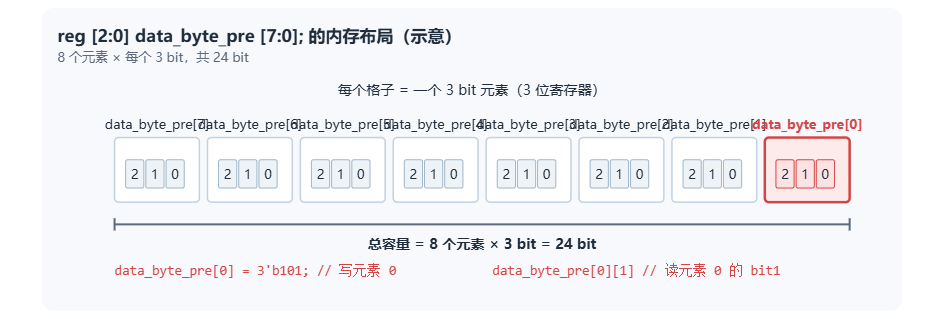

图1：reg [2:0] data_byte_pre [7:0] 的内存布局------8 个元素，每个元素 3 bit，共 24 bit

具体展开：

下标	位宽	位编号	初始值
data_byte_pre $7$	3 bit	$2:0$	3'b000
data_byte_pre $6$	3 bit	$2:0$	3'b000
data_byte_pre $5$	3 bit	$2:0$	3'b000
data_byte_pre $4$	3 bit	$2:0$	3'b000
data_byte_pre $3$	3 bit	$2:0$	3'b000
data_byte_pre $2$	3 bit	$2:0$	3'b000
data_byte_pre $1$	3 bit	$2:0$	3'b000
data_byte_pre $0$	3 bit	$2:0$	3'b000

总计：8 个元素 × 3 bit = 24 bit

三、访问方式

Verilog 存储器支持两种访问粒度：

3.1 访问整个元素

verilog 复制代码

data_byte_pre[i]      // 第 i 个元素，整个 3 bit

例如：

verilog 复制代码

data_byte_pre[0] = 3'b101;    // 给第 0 个元素赋值为 101
assign some_signal = data_byte_pre[3];  // 读取第 3 个元素的值

3.2 访问单个位

verilog 复制代码

data_byte_pre[i][b]    // 第 i 个元素的第 b 位

例如：

verilog 复制代码

data_byte_pre[2][1] = 1'b1;     // 第 2 个元素的第 1 位设为 1
assign bit_out = data_byte_pre[5][0];  // 读取第 5 个元素的第 0 位

3.3 拼接与拆分

verilog 复制代码

// 将 8 个 3bit 元素拼接成 24bit 宽信号
assign [23:0] flat_data = {data_byte_pre[7], data_byte_pre[6], data_byte_pre[5],
                            data_byte_pre[4], data_byte_pre[3], data_byte_pre[2],
                            data_byte_pre[1], data_byte_pre[0]};

// 将 24bit 宽信号拆分到 8 个 3bit 元素
always @(*) begin
    data_byte_pre[7] = flat_data[23:21];
    data_byte_pre[6] = flat_data[20:18];
    data_byte_pre[5] = flat_data[17:15];
    data_byte_pre[4] = flat_data[14:12];
    data_byte_pre[3] = flat_data[11:9];
    data_byte_pre[2] = flat_data[8:6];
    data_byte_pre[1] = flat_data[5:3];
    data_byte_pre[0] = flat_data[2:0];
end

四、初始化方法

4.1 重要限制：不支持整体赋值

存储器不支持整体赋值操作。以下写法会编译报错：

verilog 复制代码

// ❌ 编译报错！不支持整体赋值
data_byte_pre = 24'h000000;

4.2 正确做法：使用 for 循环初始化

在 initial 块中使用 for 循环逐个元素初始化：

verilog 复制代码

integer i;
initial begin
    for (i = 0; i < 8; i = i + 1)
        data_byte_pre[i] = 3'b000;   // 逐个元素初始化为 0
end

注意：for 循环初始化只能在 initial 或 always 块中使用，不能在模块顶层直接写。

4.3 其他初始化方式

方式一：用 case 语句逐个赋值（适合元素较少的情况）

verilog 复制代码

initial begin
    data_byte_pre[0] = 3'b001;
    data_byte_pre[1] = 3'b010;
    data_byte_pre[2] = 3'b011;
    // ... 依此类推
end

方式二：用 $readmemh 从文件加载（适合大数据量）

verilog 复制代码

integer f;
initial begin
    f = $fopen("init_data.txt");
    if (f) begin
        for (integer i = 0; i < 8; i = i + 1)
            $fscanf(f, "%h", data_byte_pre[i]);
        $fclose(f);
    end
end

五、综合结果

综合后，存储器通常会被映射为以下硬件结构：

综合场景	综合结果
静态索引（下标为常量）	综合为 24 个触发器（寄存器组）
动态索引（下标为变量，如 `data_byte_pre[addr]`）	综合成小 RAM / 寄存器堆（Register File）
只读存储器（initial 赋值 + 只读访问）	可能综合为 ROM 或 LUT

工程提示 ：如果在 always 块里用变量下标 data_byte_pre[addr] 进行读写，综合工具通常会将其实现为真正的 RAM 或寄存器堆（Register File），而不是 24 个独立的触发器。这意味着它的资源占用和时序行为会与普通寄存器不同，需要特别注意。

六、常见陷阱

陷阱 1：位宽和元素数写反

verilog 复制代码

// 意图：8 个 3 位元素
reg [2:0] data_byte_pre [7:0];  // ✅ 正确

// 误写：3 个 8 位元素（完全不是想要的效果！）
reg [7:0] data_byte_pre [2:0];  // ❌ 错误！

陷阱 2：下标越界

verilog 复制代码

// data_byte_pre 的下标范围是 [7:0]
data_byte_pre[8] = 3'b000;  // ❌ 越界！仿真中会读/写出 x（不确定值）

陷阱 3：整体赋值报错

verilog 复制代码

data_byte_pre = 24'h000;  // ❌ 编译错误！必须逐元素操作

陷阱 4：在组合逻辑中未给所有分支赋值

verilog 复制代码

// ❌ 可能产生锁存器（Latch）
always @(*) begin
    if (en)
        data_byte_pre[idx] = data_in;
    // 当 en=0 时，data_byte_pre[idx] 没有被赋值，综合出锁存器
end

// ✅ 正确写法：给所有分支都赋值
always @(*) begin
    for (integer i = 0; i < 8; i = i + 1)
        data_byte_pre[i] = (i == idx && en) ? data_in : data_byte_pre[i];
end

陷阱 5：在时序逻辑中使用非阻塞赋值的注意事项

verilog 复制代码

// ✅ 时序逻辑中用非阻塞赋值
always @(posedge clk) begin
    for (integer i = 0; i < 8; i = i + 1)
        data_byte_pre[i] <= new_data[i];
end

七、与 UART 发送工程的结合

在实际的 UART 发送工程中，存储器常用于缓存待发送的数据。这里有一个非常关键的工程问题：

7.1 位宽匹配问题

如果你是想把 8 个字节（8 bit）先缓存再逐个发送，那每个元素应该声明成 8 位：

verilog 复制代码

// 缓存 8 个字节，每个字节 8 bit
reg [7:0] data_byte_pre [7:0];  // 8 个 8 位元素，共 64 bit

而你当前的写法：

verilog 复制代码

reg [2:0] data_byte_pre [7:0];  // 8 个 3 位元素，共 24 bit

每个元素只有 3 bit，存不下完整的一个字节（8 bit）。如果你的 UART 发送逻辑是按字节发送的，那这里就是一个 bug！

7.2 UART 发送缓存典型实现

verilog 复制代码

// UART 发送数据缓存：8 个字节
reg [7:0] tx_buffer [7:0];
reg [3:0] tx_idx;
reg tx_busy;

// 数据加载（并行写入）
always @(posedge clk) begin
    if (load_req && !tx_busy) begin
        for (integer i = 0; i < 8; i = i + 1)
            tx_buffer[i] <= tx_data[i];  // 并行加载 8 个字节
        tx_idx <= 4'd0;
        tx_busy <= 1'b1;
    end
end

// UART 逐个字节发送
always @(posedge clk) begin
    if (tx_busy && tx_ready) begin
        tx_dout <= tx_buffer[tx_idx];   // 输出当前字节
        tx_idx <= tx_idx + 1;
        if (tx_idx == 4'd7)
            tx_busy <= 1'b0;             // 发送完成
    end
end

八、存储器 vs 二维数组 vs 一维数组

很多开发者会混淆 Verilog 中的几种"类数组"写法：

写法	含义	总位宽
`reg [2:0] mem [7:0];`	8 个 3 位元素（存储器）	24 bit
`reg [7:0] mem [2:0];`	3 个 8 位元素（存储器）	24 bit
`reg [23:0] mem;`	1 个 24 位信号（不是存储器）	24 bit
`reg [2:0] mem [7:0];` 按位访问 `mem[i][b]`	等价于二维数组 `mem[8][3]`	24 bit

关键区别 ：reg [23:0] mem; 是一个 24 位宽的普通寄存器，支持整体赋值 mem = 24'hxxxx;；而 reg [2:0] mem [7:0]; 是存储器，不支持整体赋值，但支持按元素和按位访问。

九、操作速查表

操作	语法示例	说明
声明存储器	`reg [2:0] mem [7:0];`	8 个 3 位元素
访问整个元素	`mem[i]`	第 i 个元素（3 bit）
访问单个位	`mem[i][b]`	第 i 个元素的第 b 位
整体赋值	不支持！	会编译报错
初始化	for 循环 + initial	逐个元素赋值
从文件加载	$readmemh()	适合仿真初始化
拼接	`{mem[7], mem[6], ..., mem[0]}`	展开为宽信号
拆分	`mem[i] = wide_sig[offset+:3]`	用位选择切片

十、常见问题

Q1：存储器可以综合成真正的 RAM 吗？

可以。当使用变量下标进行读写时（如 mem[addr]），综合工具会将其实现为 RAM 或寄存器堆（Register File）。如果需要特定的 RAM 模板，可以使用综合工具的 (* ram_style = "block" *) 或 (* ram_style = "distributed" *) 属性来指导综合。

Q2：存储器可以综合成 ROM 吗？

可以。如果在 initial 块中初始化且只在组合逻辑中读取（不写），综合工具通常会将其实现为 ROM 或 LUT。

Q3：for 循环初始化在综合时会占用资源吗？

不会。initial 块中的 for 循环仅用于仿真初始化，综合时会被优化掉，不会生成额外的硬件资源。

Q4：可以用 $readmemh 初始化存储器吗？

可以，这是大数据量初始化的推荐做法。文件内容格式为十六进制，每行一个值：

复制代码

// init_data.txt
01
02
03
04
05
06
07
08

Q5：Verilog-2001 和 Verilog-1995 在存储器声明上有区别吗？

Verilog-1995 不支持存储器（数组）声明，Verilog-2001 才引入了 reg [width-1:0] name [size-1:0] 语法。现代综合工具默认都支持 Verilog-2001。

Q6：存储器可以跨模块传递吗？

不能。存储器是模块内部的局部数据结构，不能直接作为模块端口传递。如果需要跨模块访问，可以将其拆分为：用 reg [width-1:0] 信号 + 地址总线 + 读写控制信号的方式实现接口化的 RAM。

十一、总结

Verilog 存储器（数组）声明是 FPGA/ASIC 设计中非常实用的数据结构，核心要点归纳如下：

声明语法 ：reg [位宽-1:0] 名字 [元素数-1:0];，先写位宽再写元素数，千万别写反
内存布局 ：8 个 3 位元素 = 24 bit，支持按元素 mem[i] 和按位 mem[i][b] 两种访问粒度
初始化：不支持整体赋值，必须用 for 循环逐个元素初始化
综合结果：静态索引 → 触发器组；动态索引 → 寄存器堆/RAM
常见陷阱：位宽和元素数写反、下标越界、整体赋值报错、组合逻辑未全赋值产生锁存器
工程匹配 ：UART 发送缓存需要 8 bit 元素时，应声明 reg [7:0] mem [7:0]，而非 reg [2:0] mem [7:0]

掌握存储器的正确用法，能够让你的 Verilog 代码更加清晰、高效，避免综合结果与预期不符的调试噩梦。
