图像分割全解析：从经典算法到深度学习的原理与实战（Python + MATLAB）

一篇讲透图像分割的硬核长文。从阈值、边缘、分水岭，到聚类、图割，再到 U-Net 与 SAM，每种方法都配有数学原理 + Python 代码 + MATLAB 代码。读完这篇，你不仅能看懂每一行分割代码，还能根据场景选对算法。

什么是图像分割？为什么它如此重要
图像分割的数学本质与分类体系
[方法一：基于阈值------Otsu 大津法](#方法一：基于阈值——Otsu 大津法)
[方法二：基于边缘------Canny 边缘检测分割](#方法二：基于边缘——Canny 边缘检测分割)
方法三：基于区域------分水岭算法
[方法四：基于聚类------K-Means 分割](#方法四：基于聚类——K-Means 分割)

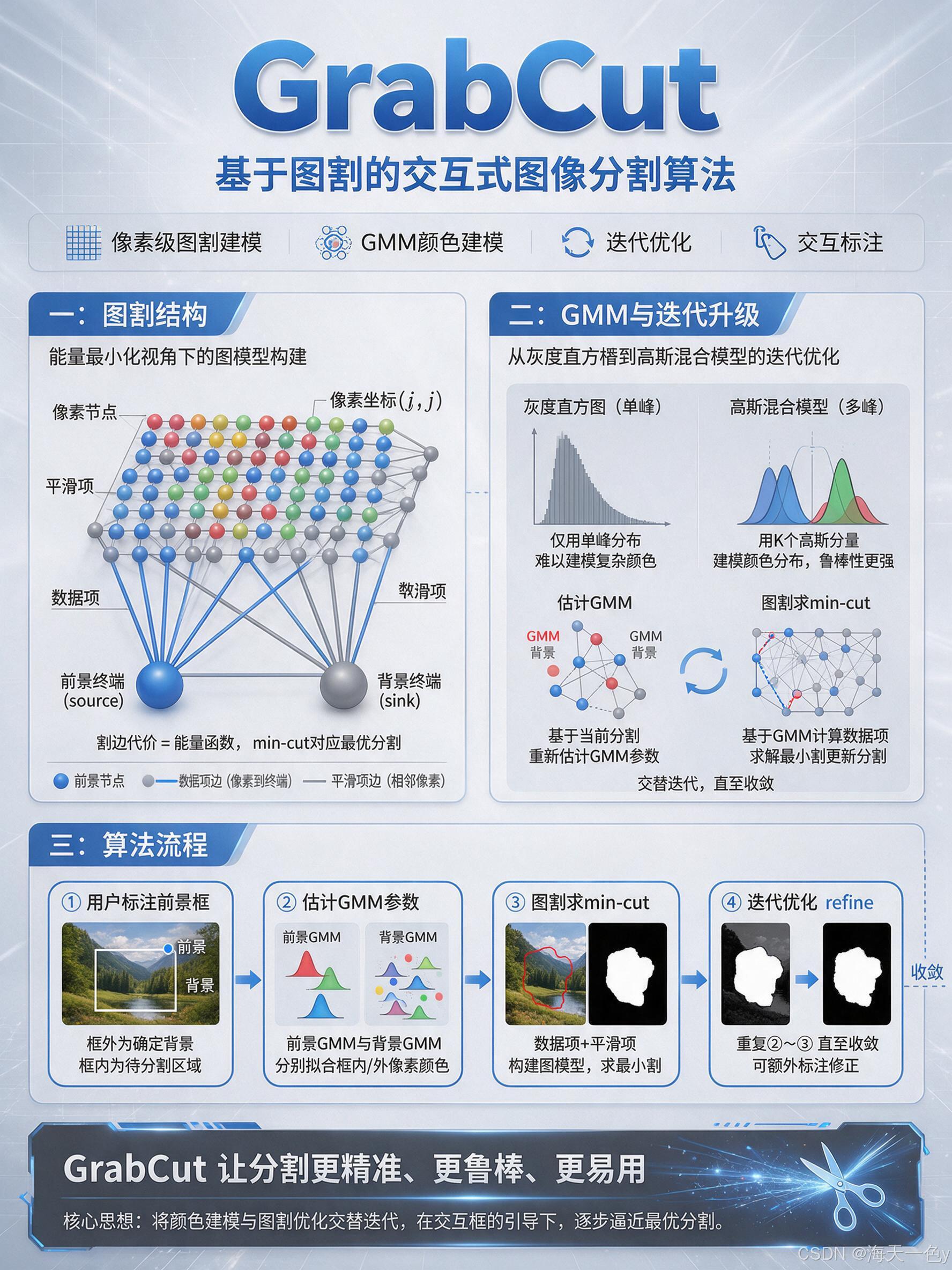

[方法五：基于图论------GrabCut 交互式分割](#方法五：基于图论——GrabCut 交互式分割)

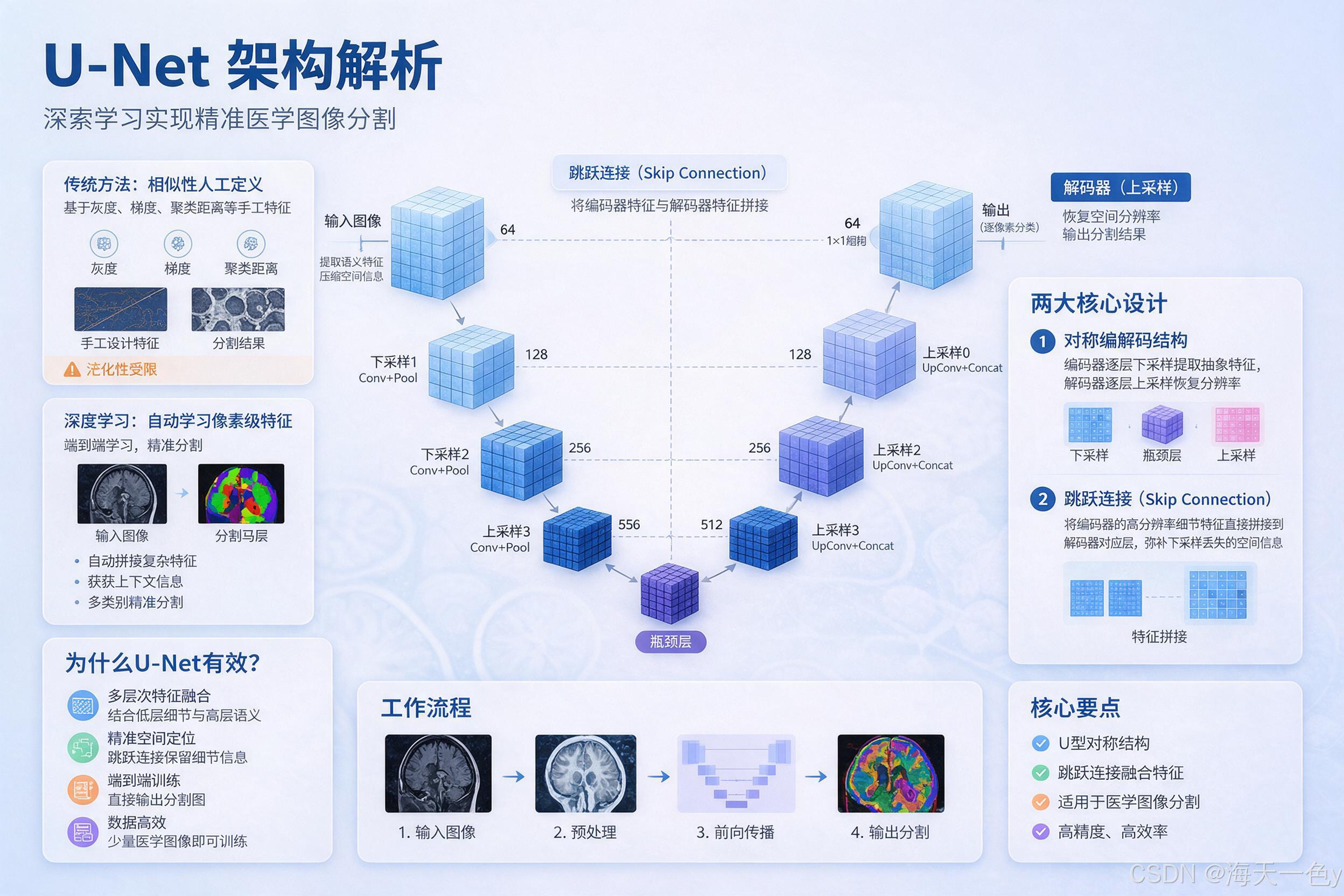

[方法六：基于深度学习------U-Net 语义分割](#方法六：基于深度学习——U-Net 语义分割)
[进阶前沿：Segment Anything (SAM) 与分割大模型](#进阶前沿：Segment Anything (SAM) 与分割大模型)
六大算法横向对比与选型指南
实战踩坑与工程经验
总结与展望

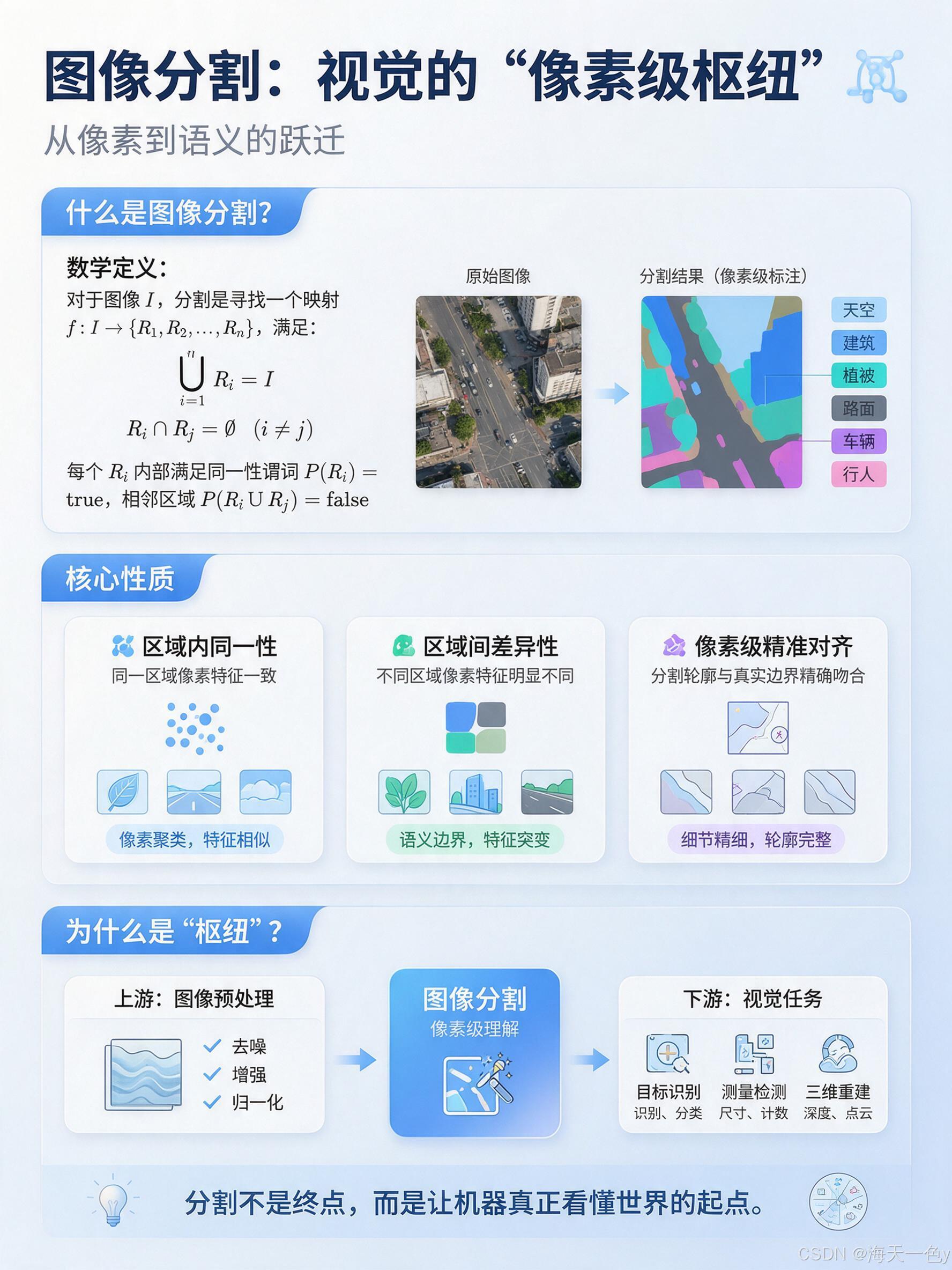

1. 什么是图像分割？为什么它如此重要

图像分割（Image Segmentation） 是指将一幅图像划分为若干个具有特定含义、互不重叠的区域，使得同一区域内像素具有一致性（如颜色、纹理、灰度相似），而不同区域之间存在明显差异的过程。

用数学语言描述：对于图像 I I I，分割是寻找一个映射 f : I → { R 1 , R 2 , ... , R n } f: I \to \{R_1, R_2, \dots, R_n\} f:I→{R1,R2,...,Rn}，满足：

⋃ i = 1 n R i = I , R i ∩ R j = ∅ ( i ≠ j ) \bigcup_{i=1}^{n} R_i = I, \quad R_i \cap R_j = \emptyset \ (i \neq j) i=1⋃nRi=I,Ri∩Rj=∅ (i=j)

且每个 R i R_i Ri 内部满足同一性谓词（uniformity predicate） P ( R i ) = true P(R_i) = \text{true} P(Ri)=true，相邻区域 P ( R i ∪ R j ) = false P(R_i \cup R_j) = \text{false} P(Ri∪Rj)=false。

它为什么重要？

图像分割是计算机视觉的"承上启下"枢纽：

上：承接图像预处理（去噪、增强），是理解图像内容的起点；
下：为后续的目标识别、测量、三维重建提供"像素级"的精准边界。

典型应用场景：

领域	应用
医疗影像	CT/MRI 中肿瘤分割、器官勾画、细胞计数
自动驾驶	车道线、行人、可行驶区域分割
工业检测	缺陷检测、尺寸测量
遥感影像	建筑物提取、农作物分类、变化检测
农业	果实识别与计数、病虫害检测

💡 一句话理解：图像分类告诉你"图里有什么"，目标检测告诉你"东西在哪个框里"，而图像分割精确到"每一个像素属于什么"。

2. 图像分割的数学本质与分类体系

纵观所有分割算法，本质上都在做一件事：定义"相似性"，然后据此把像素分到不同的组。差异只在于"相似性"的定义和分组的策略。

主流分类

复制代码

图像分割算法
├── 基于阈值 (Threshold)
│   ├── 全局阈值 / 自适应阈值
│   └── Otsu 大津法
├── 基于边缘 (Edge-based)
│   ├── Sobel / Prewitt / Roberts
│   └── Canny
├── 基于区域 (Region-based)
│   ├── 区域生长 / 区域分裂合并
│   └── 分水岭 (Watershed)
├── 基于聚类 (Clustering)
│   ├── K-Means
│   └── 模糊 C 均值 (FCM)
├── 基于图论 (Graph-based)
│   ├── Graph Cut
│   └── GrabCut
└── 基于深度学习 (Deep Learning)
    ├── 语义分割：FCN / U-Net / DeepLab
    ├── 实例分割：Mask R-CNN
    └── 万能分割：SAM / SAM 2

下面我们逐一深入，每种方法都遵循 【原理 → 数学 → Python → MATLAB】 的四段式讲解。

3. 方法一：基于阈值------Otsu 大津法

3.1 原理

阈值法是最简单也最经典的分割思路：选一个灰度阈值 T T T，大于 T T T 的归为前景，小于 T T T 的归为背景。

g ( x , y ) = { 1 , f ( x , y ) > T 0 , f ( x , y ) ≤ T g(x,y) = \begin{cases} 1, & f(x,y) > T \\ 0, & f(x,y) \leq T \end{cases} g(x,y)={1,0,f(x,y)>Tf(x,y)≤T

难点在于 T T T 怎么选 。人工试显然不现实，Otsu（大津法） 给出了一种自动、最优的方案：让前景和背景的类间方差（between-class variance） 最大化。

3.2 数学推导

设图像灰度级为 L L L，灰度值 i i i 的像素数为 n i n_i ni，总像素数 N = ∑ n i N = \sum n_i N=∑ni，概率 p i = n i / N p_i = n_i / N pi=ni/N。

以阈值 k k k 将像素分为前景 C 0 = { 0 , ... , k } C_0 = \{0, \dots, k\} C0={0,...,k} 和背景 C 1 = { k + 1 , ... , L − 1 } C_1 = \{k+1, \dots, L-1\} C1={k+1,...,L−1}，两类的概率与均值：

ω 0 = ∑ i = 0 k p i , ω 1 = 1 − ω 0 \omega_0 = \sum_{i=0}^{k} p_i, \quad \omega_1 = 1 - \omega_0 ω0=i=0∑kpi,ω1=1−ω0

μ 0 = ∑ i = 0 k i ⋅ p i ω 0 , μ 1 = ∑ i = k + 1 L − 1 i ⋅ p i ω 1 \mu_0 = \frac{\sum_{i=0}^{k} i \cdot p_i}{\omega_0}, \quad \mu_1 = \frac{\sum_{i=k+1}^{L-1} i \cdot p_i}{\omega_1} μ0=ω0∑i=0ki⋅pi,μ1=ω1∑i=k+1L−1i⋅pi

类间方差定义为：

σ B 2 ( k ) = ω 0 ω 1 ( μ 0 − μ 1 ) 2 \sigma_B^2(k) = \omega_0 \omega_1 (\mu_0 - \mu_1)^2 σB2(k)=ω0ω1(μ0−μ1)2

遍历所有 k k k，使 σ B 2 ( k ) \sigma_B^2(k) σB2(k) 最大的 k ∗ k^* k∗ 即为最优阈值：

k ∗ = arg ⁡ max ⁡ k σ B 2 ( k ) k^* = \arg\max_{k} \sigma_B^2(k) k∗=argkmaxσB2(k)

3.3 Python 实现

python 复制代码

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 读取图像并转灰度
img = cv2.imread('cell.png', cv2.IMREAD_GRAYSCALE)

# 高斯模糊去噪，避免噪声干扰阈值选择
blur = cv2.GaussianBlur(img, (5, 5), 0)

# Otsu 自动阈值分割
# cv2.THRESH_OTSU 让 OpenCV 自动计算最优阈值并返回
ret, binary = cv2.threshold(
    blur, 0, 255,
    cv2.THRESH_BINARY + cv2.THRESH_OTSU
)

print(f"Otsu 自动选择的阈值: {ret:.2f}")

# 可视化
plt.figure(figsize=(12, 4))
plt.subplot(131); plt.imshow(img, cmap='gray');    plt.title('原图')
plt.subplot(132); plt.hist(blur.ravel(), 256);     plt.title(f'直方图 (阈值={ret:.0f})')
plt.axvline(ret, color='r', linestyle='--')
plt.subplot(133); plt.imshow(binary, cmap='gray'); plt.title('Otsu 分割结果')
plt.tight_layout(); plt.savefig('otsu_result.png', dpi=150); plt.show()

如果想从零手写 Otsu，核心循环如下：

python 复制代码

def otsu_threshold(hist):
    """从灰度直方图手算 Otsu 最优阈值"""
    total = sum(hist)
    sum_total = sum(i * hist[i] for i in range(256))
    sumB, wB, max_var, threshold = 0, 0, 0, 0

    for i in range(256):
        wB += hist[i]                          # 前景像素数
        if wB == 0: continue
        wF = total - wB                        # 背景像素数
        if wF == 0: break
        sumB += i * hist[i]
        mB = sumB / wB                         # 前景均值
        mF = (sum_total - sumB) / wF           # 背景均值
        var_between = wB * wF * (mB - mF) ** 2 # 类间方差
        if var_between > max_var:
            max_var = var_between
            threshold = i
    return threshold

3.4 MATLAB 实现

matlab 复制代码

%% Otsu 大津法图像分割
clear; clc; close all;

img = imread('cell.png');
if size(img, 3) == 3
    img = rgb2gray(img);
end

% graythresh 返回 [0,1] 归一化阈值，内部即 Otsu
level = graythresh(img);
fprintf('Otsu 自动选择的阈值: %.4f\n', level);

% imbinarize 二值化
binary = imbinarize(img, level);

% 从零手算 Otsu（理解原理）
hist_counts = imhist(img);
total = sum(hist_counts);
sum_total = sum((0:255)' .* hist_counts);
sumB = 0; wB = 0; max_var = 0; thr = 0;
for i = 0:255
    wB = wB + hist_counts(i+1);
    if wB == 0, continue; end
    wF = total - wB;
    if wF == 0, break; end
    sumB = sumB + i * hist_counts(i+1);
    mB = sumB / wB;
    mF = (sum_total - sumB) / wF;
    var_between = wB * wF * (mB - mF)^2;
    if var_between > max_var
        max_var = var_between;
        thr = i;
    end
end
fprintf('手算 Otsu 阈值: %d\n', thr);

%% 可视化
figure('Position', [100 100 1200 400]);
subplot(1,3,1); imshow(img);     title('原图');
subplot(1,3,2); imhist(img); hold on;
ax = gca; ax.YLim(2) = ax.YLim(2)*0.1;
plot([1 1]*level*255, ax.YLim, 'r--', 'LineWidth', 2);
title(sprintf('直方图 (阈值=%.0f)', level*255));
subplot(1,3,3); imshow(binary); title('Otsu 分割结果');

✅ 适用场景：前景背景灰度差异明显、光照较均匀的场景。对光照不均、纹理复杂的图像效果差------这是后续算法要解决的问题。

4. 方法二：基于边缘------Canny 边缘检测分割

4.1 原理

物体与背景之间通常存在灰度突变，边缘就是灰度变化最剧烈的地方。边缘检测利用梯度算子捕捉这种突变，再连接成闭合边界完成分割。

Canny 边缘检测 被誉为"最优边缘检测器"，它把好的边缘检测归结为三个标准：低错误率、高定位精度、单像素响应，并设计了五步流程实现。

4.2 Canny 五步流程与数学

高斯平滑 ：用高斯核卷积去噪，避免梯度对噪声敏感。

G ( x , y ) = 1 2 π σ 2 e − x 2 + y 2 2 σ 2 G(x,y) = \frac{1}{2\pi\sigma^2} e^{-\frac{x^2+y^2}{2\sigma^2}} G(x,y)=2πσ21e−2σ2x2+y2
计算梯度幅值与方向 ：用 Sobel 算子求 G x , G y G_x, G_y Gx,Gy：

∣ ∇ I ∣ = G x 2 + G y 2 , θ = arctan ⁡ ( G y / G x ) |\nabla I| = \sqrt{G_x^2 + G_y^2}, \quad \theta = \arctan(G_y / G_x) ∣∇I∣=Gx2+Gy2 ,θ=arctan(Gy/Gx)
非极大值抑制（NMS）：沿梯度方向，只保留局部最大像素，把粗边缘细化成单像素宽。
双阈值检测 ：设高阈值 T H T_H TH、低阈值 T L T_L TL。高于 T H T_H TH 为强边缘，低于 T L T_L TL 抛弃，中间为弱边缘。
滞后连接（Hysteresis）：弱边缘只有与强边缘相连才保留，从而既去噪又保连续。

4.3 Python 实现

python 复制代码

import cv2
import numpy as np
import matplotlib.pyplot as plt

img = cv2.imread('coins.jpg', cv2.IMREAD_GRAYSCALE)
blur = cv2.GaussianBlur(img, (5, 5), 0)

# Canny 边缘检测：低阈值 50，高阈值 150（推荐比例 1:2 或 1:3）
edges = cv2.Canny(blur, 50, 150)

# 进阶：用边缘闭合区域做分割
# 先轮廓填充，再提取连通域
contours, _ = cv2.findContours(edges, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
mask = np.zeros_like(img)
cv2.drawContours(mask, contours, -1, 255, thickness=cv2.FILLED)
# 过滤过小区域
mask = cv2.morphologyEx(mask, cv2.MORPH_OPEN,
                        cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (5, 5)))

plt.figure(figsize=(12, 4))
plt.subplot(131); plt.imshow(img, cmap='gray');    plt.title('原图')
plt.subplot(132); plt.imshow(edges, cmap='gray'); plt.title('Canny 边缘')
plt.subplot(133); plt.imshow(mask, cmap='gray');  plt.title('边缘闭合分割')
plt.tight_layout(); plt.savefig('canny_result.png', dpi=150); plt.show()

4.4 MATLAB 实现

matlab 复制代码

%% Canny 边缘检测分割
clear; clc; close all;

img = imread('coins.jpg');
if size(img, 3) == 3, img = rgb2gray(img); end

% edge 函数内置 Canny，参数为 [低阈值 高阈值]
edges = edge(img, 'canny', [0.05 0.15]);

% 形态学闭操作让边缘闭合，再填洞做分割
se = strel('disk', 2);
closed = imclose(edges, se);
filled = imfill(closed, 'holes');

% 提取连通域，过滤小区域
cc = bwconncomp(filled);
stats = regionprops(cc, 'Area');
areas = [stats.Area];
keep = areas > 100;                    % 面积阈值
mask = ismember(labelmatrix(cc), find(keep));

figure('Position', [100 100 1200 400]);
subplot(1,3,1); imshow(img);     title('原图');
subplot(1,3,2); imshow(edges);   title('Canny 边缘');
subplot(1,3,3); imshow(mask);    title('边缘闭合分割');

⚠️ 局限：边缘法对边缘不连续很敏感，常出现"断边"导致区域泄漏。实际中多与分水岭、形态学配合使用。

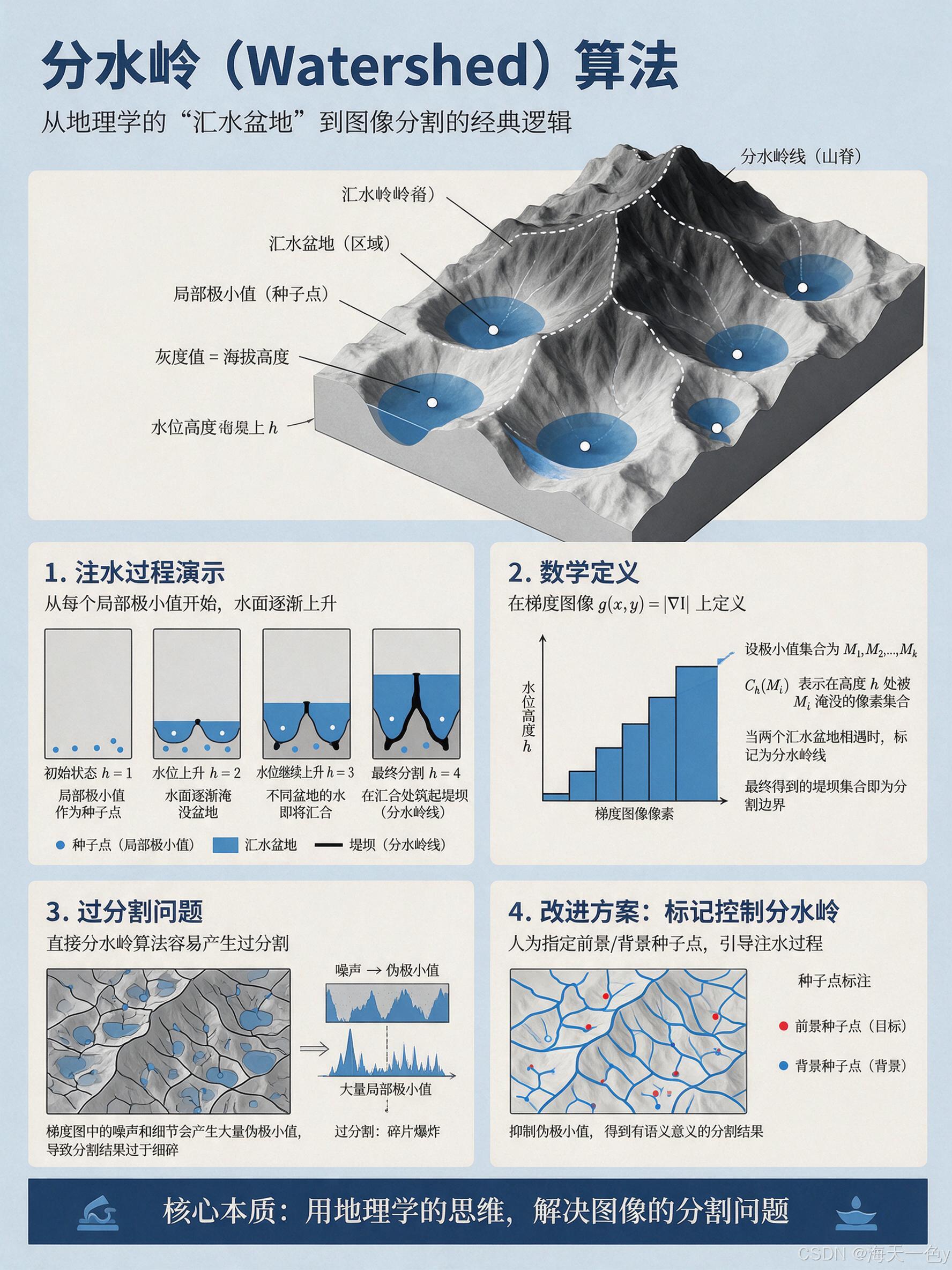

5. 方法三：基于区域------分水岭算法

5.1 原理

分水岭（Watershed） 算法借用地理学中的"汇水盆地"比喻：把图像看作地形表面，灰度值代表海拔，梯度大的地方是山脊（分水岭线），梯度小的地方是盆地（区域）。

想象从每个局部极小值开始"注水"，水面逐渐上升；当两个不同盆地的水即将汇合时，就在交界处筑起"堤坝"------这些堤坝就是分割边界。

5.2 数学描述

分水岭在梯度图像 g ( x , y ) = ∣ ∇ I ∣ g(x,y) = |\nabla I| g(x,y)=∣∇I∣ 上定义。设极小值集合为 M 1 , ... , M k M_1, \dots, M_k M1,...,Mk，递增阈值 h h h 从最小灰度逐步扫描：

在高度 h h h 处，每个 M i M_i Mi 被淹没的像素集合记 C h ( M i ) C_h(M_i) Ch(Mi)；
当两个汇水盆地相遇时标记为分水岭线。

最终得到的堤坝集合即为分割边界。

经典问题 ：直接分水岭会过分割（over-segmentation） ------因为梯度图中的噪声和细节会产生大量伪极小值。解决方案：标记控制分水岭（Marker-controlled Watershed） ，人为指定前景/背景种子点。

5.3 Python 实现（标记控制分水岭）

python 复制代码

import cv2
import numpy as np
import matplotlib.pyplot as plt
from scipy import ndimage

img = cv2.imread('coins.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

# 1. Otsu 二值化
ret, thresh = cv2.threshold(gray, 0, 255,
                             cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)

# 2. 形态学开运算去噪
kernel = np.ones((3, 3), np.uint8)
opening = cv2.morphologyEx(thresh, cv2.MORPH_OPEN, kernel, iterations=2)

# 3. 确定背景：膨胀得到"肯定不是硬币"的区域
sure_bg = cv2.dilate(opening, kernel, iterations=3)

# 4. 确定前景：距离变换 + 阈值得到"肯定是硬币"的种子
dist_transform = cv2.distanceTransform(opening, cv2.DIST_L2, 5)
ret, sure_fg = cv2.threshold(dist_transform, 0.5 * dist_transform.max(), 255, 0)
sure_fg = np.uint8(sure_fg)

# 5. 未知区域 = 背景 - 前景
unknown = cv2.subtract(sure_bg, sure_fg)

# 6. 连通域标记，给每个种子打标签（背景必须为1，未知为0）
ret, markers = cv2.connectedComponents(sure_fg)
markers = markers + 1
markers[unknown == 255] = 0

# 7. 分水岭！
markers = cv2.watershed(img, markers)
img[markers == -1] = [255, 0, 0]  # 边界标红

plt.figure(figsize=(14, 4))
plt.subplot(141); plt.imshow(dist_transform, cmap='gray'); plt.title('距离变换')
plt.subplot(142); plt.imshow(sure_fg, cmap='gray');     plt.title('前景种子')
plt.subplot(143); plt.imshow(markers, cmap='jet');      plt.title('标记图')
plt.subplot(144); plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB)); plt.title('分割结果')
plt.tight_layout(); plt.savefig('watershed_result.png', dpi=150); plt.show()

5.4 MATLAB 实现

matlab 复制代码

%% 标记控制分水岭分割
clear; clc; close all;

img = imread('coins.png');
I = rgb2gray(img);

% 1. 计算梯度（Sobel）
hy = fspecial('sobel');
hx = hy';
grad = imadd(imfilter(I, hy), imfilter(I, hx));

% 2. 用形态学重建确定前景/背景标记
se = strel('disk', 10);
Io = imopen(I, se);                 % 开运算去背景
Ie = imerode(I, se);                % 腐蚀，得到"肯定前景"
Iobr = imreconstruct(Ie, I);        % 形态学重建
Ioc = imclose(Iobr, se);            % 闭运算填小洞
Iobrd = imdilate(Ioc, se);          % 膨胀
Iobrcbr = imreconstruct(imcomplement(Iobrd), imcomplement(Ioc));
Iobrcbr = imcomplement(Iobrcbr);    % 重建后的清理图像

fgm = imregionalmax(Iobrcbr);       % 局部极大值作为前景标记
% 标记过多时进行合并
se2 = strel('disk', 5);
fgm2 = imclose(fgm, se2);
fgm3 = imerode(fgm, se2);
fgm4 = bwareaopen(fgm3, 20);        % 去小区域

% 3. 计算背景标记
bw = imbinarize(Iobrcbr);
D = bwdist(bw);
D = -D;
D(~bw) = -Inf;
L = watershed(D);
bgm = L == 0;

% 4. 组合标记并执行分水岭
markers = imdilate(fgm4, ones(3,3)) | bgm;
markers = bwlabel(markers);
gradmag = imgradient(I);
L = watershed(gradmag, markers);

% 5. 可视化
figure('Position', [100 100 1200 400]);
subplot(1,3,1); imshow(I);          title('原图');
subplot(1,3,2); imshow(gradmag,[]); title('梯度幅值');
rgb = label2rgb(L, 'jet', 'w', 'shuffle');
subplot(1,3,3); imshow(rgb);        title('分水岭分割结果');

💡 关键技巧 ：分水岭的核心不在算法本身，而在如何设计好种子点。距离变换 + 形态学重建是构造种子的两大法宝。

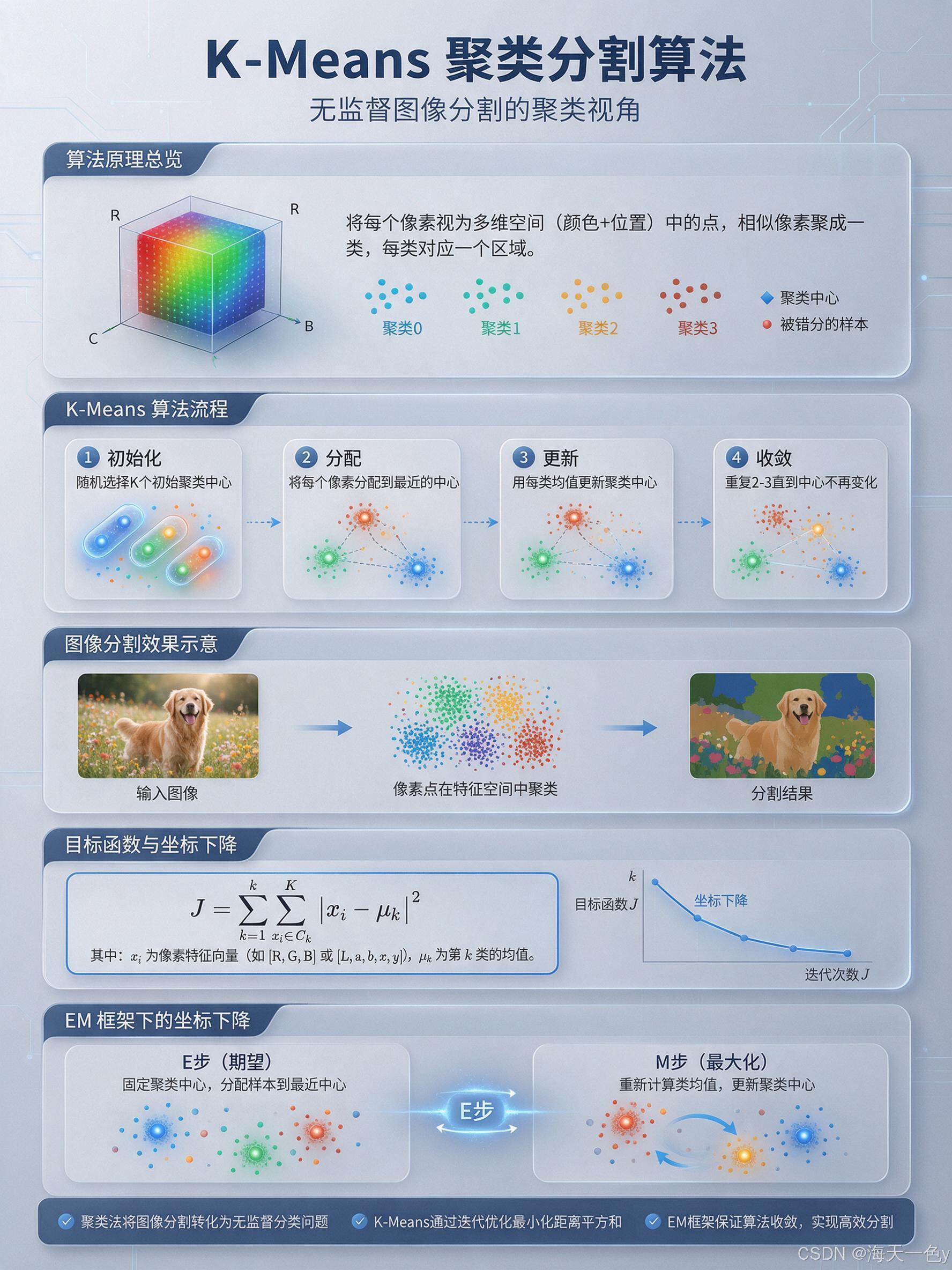

6. 方法四：基于聚类------K-Means 分割

6.1 原理

聚类法把图像分割视为无监督分类问题：把每个像素看作多维空间（颜色 + 位置）中的一个点，相似像素聚成一类，每类即为一个区域。

K-Means 思想极简：

随机选 K K K 个初始聚类中心；
把每个像素分配到最近的中心；
用每类像素的均值更新中心；
重复 2-3 直到收敛。

6.2 数学描述

目标是最小化所有像素到其所属中心的距离平方和：

J = ∑ k = 1 K ∑ x i ∈ C k ∥ x i − μ k ∥ 2 J = \sum_{k=1}^{K} \sum_{x_i \in C_k} \| x_i - \mu_k \|^2 J=k=1∑Kxi∈Ck∑∥xi−μk∥2

其中 x i x_i xi 为像素特征向量（如 $R , G , B$ $R, G, B$ $R,G,B$ 或 $L , a , b , x , y$ $L, a, b, x, y$ $L,a,b,x,y$ ）， μ k \mu_k μk 为第 k k k 类的均值。迭代过程即 EM 框架下的坐标下降。

6.3 Python 实现

python 复制代码

import cv2
import numpy as np
import matplotlib.pyplot as plt

img = cv2.imread('fruit.jpg')
img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
img = cv2.GaussianBlur(img, (5, 5), 0)

# 把每个像素 reshape 为 [N, 5]：颜色 L*a*b* + 坐标
Z = img.reshape((-1, 3))
Z = np.float32(Z)

# K-Means 参数：K=4，终止条件，最多迭代 10 次
K = 4
criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 10, 1.0)
ret, label, center = cv2.kmeans(Z, K, None, criteria, 10, cv2.KMEANS_PP_CENTERS)

# 把中心转回颜色并重建图像
center = np.uint8(center)
segmented = center[label.flatten()].reshape(img.shape)

# 不同簇单独显示
fig, axes = plt.subplots(1, K + 1, figsize=(4 * (K + 1), 4))
axes[0].imshow(img); axes[0].set_title('原图')
for k in range(K):
    mask = (label.flatten() == k).reshape(img.shape[:2])
    region = img.copy(); region[~mask] = 0
    axes[k + 1].imshow(region); axes[k + 1].set_title(f'簇 {k} ({center[k]})')
plt.tight_layout(); plt.savefig('kmeans_result.png', dpi=150); plt.show()

6.4 MATLAB 实现

matlab 复制代码

%% K-Means 彩色图像分割
clear; clc; close all;

img = imread('fruit.jpg');
img = imfilter(img, fspecial('gaussian', [5 5], 0), 'replicate');

% 构造特征：颜色(RGB) + 空间坐标，增加空间一致性
[rows, cols, ~] = size(img);
[X, Y] = meshgrid(1:cols, 1:rows);
% 特征向量：[R G B x y]，归一化坐标，平衡颜色与空间权重
features = [reshape(double(img(:,:,1)),[],1)/255, ...
            reshape(double(img(:,:,2)),[],1)/255, ...
            reshape(double(img(:,:,3)),[],1)/1, ...
            reshape(X, [], 1)/max(cols(:)), ...
            reshape(Y, [], 1)/max(rows(:))];

K = 4;
[idx, C] = kmeans(features, K, 'Replicates', 3, 'Distance', 'sqEuclidean');

% 重建分割图
label_img = reshape(idx, rows, cols);
rgb_label = label2rgb(label_img, 'jet', 'k', 'shuffle');

figure('Position', [100 100 900 400]);
subplot(1,2,1); imshow(img);       title('原图');
subplot(1,2,2); imshow(rgb_label); title(sprintf('K-Means 分割 (K=%d)', K));

📌 技巧：把像素坐标也加入特征，可以让相邻的相似像素被分到一起，避免"椒盐式"碎块。颜色空间用 L*a*b*（欧氏距离符合人眼感知）比 RGB 效果更好。

7. 方法五：基于图论------GrabCut 交互式分割

7.1 原理

GrabCut 把分割建模为能量最小化的图割（Graph Cut）问题：每个像素是图中一个节点，相邻像素之间有"平滑项"边，像素与"前景/背景终端节点"之间有"数据项"边。割断这些边的代价就是能量函数：

E ( L ) = ∑ p D p ( L p ) ⏟ 数据项 + λ ∑ ( p , q ) ∈ N V p , q ( L p , L q ) ⏟ 平滑项 E(L) = \underbrace{\sum_{p} D_p(L_p)}{\text{数据项}} + \lambda \underbrace{\sum{(p,q)\in N} V_{p,q}(L_p, L_q)}_{\text{平滑项}} E(L)=数据项 p∑Dp(Lp)+λ平滑项 (p,q)∈N∑Vp,q(Lp,Lq)

GrabCut 的两大升级：

用 GMM（高斯混合模型） 代替灰度直方图建模颜色分布，鲁棒性更强；
采用迭代优化：先估计 GMM，再优化图割，交替进行，用户只需画一个前景框即可启动。

7.2 交互流程

用户框选前景区域，框外肯定为背景；
用框外像素训练背景 GMM，框内训练前景 GMM；
通过 min-cut 求最优分割；
重复 2-3 至收敛，用户可进一步标注 refine。

7.3 Python 实现

python 复制代码

import cv2
import numpy as np
import matplotlib.pyplot as plt

img = cv2.imread('portrait.jpg')
img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)

# 初始化 mask：0=明确背景, 1=前景, 2=可能背景, 3=可能前景
mask = np.zeros(img.shape[:2], np.uint8)

bgd_model = np.zeros((1, 65), np.float64)  # 背景 GMM
fgd_model = np.zeros((1, 65), np.float64)  # 前景 GMM

# 用户框选前景区域 [x, y, w, h]
rect = (50, 30, img.shape[1] - 100, img.shape[0] - 60)

# 第一次 GrabCut：用矩形初始化，迭代 5 次
cv2.grabCut(img, mask, rect, bgd_model, fgd_model, 5, cv2.GC_INIT_WITH_RECT)

# 把"可能前景"和"前景"都当前景
mask2 = np.where((mask == 1) | (mask == 3), 255, 0).astype('uint8')

# 可选：手动 refine（在可能错误处画线纠正）
# mask[y1:y2, x1:x2] = cv2.GC_FGD / cv2.GC_BGD
# cv2.grabCut(img, mask, None, bgd_model, fgd_model, 5, cv2.GC_INIT_WITH_MASK)

# 提取前景并叠加蒙版
result = cv2.bitwise_and(img_rgb, img_rgb, mask=mask2)

plt.figure(figsize=(12, 4))
plt.subplot(131); plt.imshow(img_rgb); plt.title('原图 + 框选')
plt.gca().add_patch(plt.Rectangle((rect[0], rect[1]), rect[2], rect[3],
                                  fill=False, edgecolor='red', linewidth=2))
plt.subplot(132); plt.imshow(mask2, cmap='gray'); plt.title('分割掩码')
plt.subplot(133); plt.imshow(result); plt.title('抠图结果')
plt.tight_layout(); plt.savefig('grabcut_result.png', dpi=150); plt.show()

7.4 MATLAB 实现

MATLAB 没有内置 grabcut，但 Image Processing Toolbox 提供 imsegfmm（基于测地距离的交互分割）可实现类似交互式抠图，也可调用 OpenCV 的 mex 接口。下面用 GraphCut / 测地距离 给出等价方案：

matlab 复制代码

%% 交互式图割分割（GrabCut 思路）
clear; clc; close all;

img = imread('portrait.jpg');
figure; imshow(img); title('请用 roipoly 圈选前景');
% 交互：用户用鼠标绘制前景区域
bw = roipoly;
close;

% 基于前景/背景颜色直方图构建图割
% 这里用 grabcut 等价的测地线活动轮廓（GAC）近似
% 用前景种子做测地距离分割
seeds = bw;
% 计算图像梯度作为权重
G = imgradient(rgb2gray(img));
G = 1 ./ (G + eps);                  % 梯度小处代价低，易通过
L = imsegfmm(double(G), seeds, 0);   % 0-背景 1-前景
bw_segment = L == 1;

% 精化：结合颜色聚类 refine（GMM 思路）
cform = makecform('srgb2lab');
lab = applycform(img, cform);
features = reshape(double(lab), [], 3);
[idx, C] = kmeans(features, 5, 'Replicates', 3);
fg_idx = mode(idx(bw_segment(:)));   % 前景对应的主簇
refined = reshape(idx, size(img,1), size(img,2)) == fg_idx;

figure('Position', [100 100 1200 400]);
subplot(1,3,1); imshow(img);          title('原图');
subplot(1,3,2); imshow(refined);      title('分割掩码');
out = img; out(repmat(~refined,[1 1 3])) = 0;
subplot(1,3,3); imshow(out);          title('抠图结果');

🎯 适用场景：医学影像交互勾画、PS 抠图、证件照换背景。仅需一个矩形框即可获得像素级精度，是"人机协同"的经典范式。

8. 方法六：基于深度学习------U-Net 语义分割

8.1 原理

传统方法的"相似性"是人工定义的（灰度、梯度、聚类距离），泛化性受限。深度学习让网络从数据中自动学习像素级特征，分割精度实现了质的飞跃。

U-Net 因其结构形似字母 U 而得名，是医学图像分割的里程碑网络：

复制代码

输入
  │
  ▼
[Conv-Conv-Pool] ──┐ 编码器（下采样）：提取高层语义
[Conv-Conv-Pool] ──┤
[Conv-Conv-Pool] ──┤
[Conv-Conv] ───────┘ 瓶颈层
[UpConv-Conv] ──┐
[UpConv-Conv] ──┤ 解码器（上采样）：恢复空间分辨率
[UpConv-Conv] ──┤   ↓ skip connection 跳跃连接
  ▼               将编码器特征与解码器特征拼接
输出（逐像素分类）

两大核心设计：

对称编解码结构：编码器逐层下采样提取抽象特征，解码器逐层上采样恢复分辨率；
跳跃连接（Skip Connection） ：把编码器的高分辨率细节特征直接拼接到解码器对应层，弥补下采样丢失的空间信息------这对医学影像等需要精确定位的任务至关重要。

损失函数 常用 Dice Loss（应对类别不平衡，如小病灶）：

L D i c e = 1 − 2 ∑ i p i g i ∑ i p i + ∑ i g i \mathcal{L}_{Dice} = 1 - \frac{2 \sum_i p_i g_i}{\sum_i p_i + \sum_i g_i} LDice=1−∑ipi+∑igi2∑ipigi

其中 p i p_i pi 为预测概率， g i g_i gi 为真值。

8.2 Python 实现（PyTorch）

python 复制代码

import torch
import torch.nn as nn
import torch.nn.functional as F

class DoubleConv(nn.Module):
    """(Conv -> BN -> ReLU) * 2"""
    def __init__(self, in_ch, out_ch):
        super().__init__()
        self.block = nn.Sequential(
            nn.Conv2d(in_ch, out_ch, 3, padding=1, bias=False),
            nn.BatchNorm2d(out_ch),
            nn.ReLU(inplace=True),
            nn.Conv2d(out_ch, out_ch, 3, padding=1, bias=False),
            nn.BatchNorm2d(out_ch),
            nn.ReLU(inplace=True),
        )
    def forward(self, x):
        return self.block(x)

class UNet(nn.Module):
    def __init__(self, in_ch=1, num_classes=1):
        super().__init__()
        # 编码器（下采样）
        self.down1 = DoubleConv(in_ch, 64)
        self.down2 = DoubleConv(64, 128)
        self.down3 = DoubleConv(128, 256)
        self.down4 = DoubleConv(256, 512)
        self.pool  = nn.MaxPool2d(2)
        # 瓶颈层
        self.bottleneck = DoubleConv(512, 1024)
        # 解码器（上采样 + 跳跃连接）
        self.up4 = nn.ConvTranspose2d(1024, 512, 2, stride=2)
        self.up3 = nn.ConvTranspose2d(512, 256, 2, stride=2)
        self.up2 = nn.ConvTranspose2d(256, 128, 2, stride=2)
        self.up1 = nn.ConvTranspose2d(128, 64, 2, stride=2)
        self.dec4 = DoubleConv(1024, 512)
        self.dec3 = DoubleConv(512, 256)
        self.dec2 = DoubleConv(256, 128)
        self.dec1 = DoubleConv(128, 64)
        self.out_conv = nn.Conv2d(64, num_classes, 1)

    def forward(self, x):
        # 编码
        c1 = self.down1(x);          p1 = self.pool(c1)
        c2 = self.down2(p1);          p2 = self.pool(c2)
        c3 = self.down3(p2);          p3 = self.pool(c3)
        c4 = self.down4(p3);          p4 = self.pool(c4)
        # 瓶颈
        b  = self.bottleneck(p4)
        # 解码 + 跳跃连接（注意尺寸对齐）
        u4 = self.up4(b);  u4 = torch.cat([c4, u4], dim=1); d4 = self.dec4(u4)
        u3 = self.up3(d4); u3 = torch.cat([c3, u3], dim=1); d3 = self.dec3(u3)
        u2 = self.up2(d3); u2 = torch.cat([c2, u2], dim=1); d2 = self.dec2(u2)
        u1 = self.up1(d2); u1 = torch.cat([c1, u1], dim=1); d1 = self.dec1(u1)
        return self.out_conv(d1)


# ---------- 损失函数：Dice + BCE ----------
class DiceBCELoss(nn.Module):
    def __init__(self, smooth=1.0):
        super().__init__(); self.smooth = smooth
    def forward(self, logits, targets):
        probs = torch.sigmoid(logits)
        inter = (probs * targets).sum()
        dice  = 1 - (2 * inter + self.smooth) / (probs.sum() + targets.sum() + self.smooth)
        bce   = F.binary_cross_entropy_with_logits(logits, targets)
        return dice + bce


# ---------- 训练循环骨架 ----------
def train_unet(model, loader, epochs=50, lr=1e-4, device='cuda'):
    model = model.to(device)
    opt   = torch.optim.Adam(model.parameters(), lr=lr)
    loss_fn = DiceBCELoss()
    for epoch in range(epochs):
        model.train(); ep_loss = 0
        for imgs, masks in loader:
            imgs, masks = imgs.to(device), masks.to(device).float()
            logits = model(imgs)
            loss = loss_fn(logits, masks.unsqueeze(1))
            opt.zero_grad(); loss.backward(); opt.step()
            ep_loss += loss.item()
        print(f"Epoch {epoch+1}/{epochs}  Loss={ep_loss/len(loader):.4f}")
    return model


# ---------- 推理 ----------
@torch.no_grad()
def predict(model, img_tensor, device='cuda', thr=0.5):
    model.eval()
    logits = model(img_tensor.unsqueeze(0).to(device))
    prob = torch.sigmoid(logits)[0, 0].cpu().numpy()
    return (prob > thr).astype('uint8')

8.3 MATLAB 实现

MATLAB 的 Deep Learning Toolbox 内置了分割网络构建与训练，调用简洁：

matlab 复制代码

%% U-Net 语义分割训练与推理
clear; clc; close all;

% 1. 准备数据：imds 存图像，pxds 存像素标签
imageDir = 'data/images/';
labelDir = 'data/labels/';
imds = imageDatastore(imageDir);
classNames = {'background', 'tumor'};
pxds = pixelLabelDatastore(labelDir, classNames, ...
        {0 1});   % 0->背景 1->肿瘤

% 2. 划分训练/验证
[imdsTrain, imdsVal, pxdsTrain, pxdsVal] = partitionData(imds, pxds, 0.8);

% 3. 构建 U-Net（内置 unetLayers）
imageSize = [256 256 1];
numClasses = numel(classNames);
lgraph = unetLayers(imageSize, numClasses);   % 一行建好 U-Net

% 4. 数据增强（随机翻转/平移）
augmenter = imageDataAugmenter( ...
    'RandXReflection', true, 'RandYReflection', true, ...
    'RandXTranslation', [-10 10], 'RandYTranslation', [-10 10]);
pxdsTrainAug = pixelLabelImageDatastore(imdsTrain, pxdsTrain, ...
    'DataAugmentation', augmenter);

% 5. 训练选项
options = trainingOptions('adam', ...
    'MaxEpochs', 50, 'MiniBatchSize', 8, ...
    'InitialLearnRate', 1e-3, 'Shuffle', 'every-epoch', ...
    'ValidationData', {readimage(imdsVal), read(pxdsVal)}, ...
    'Plots', 'training-progress');

% 6. 训练（Dice + 交叉熵，内置）
net = trainNetwork(pxdsTrainAug, lgraph, options);

% 7. 推理与可视化
testImg = imread('test.png');
pred = semanticseg(testImg, net);
overlay = labeloverlay(testImg, pred, 'Transparency', 0.5);

figure('Position', [100 100 1000 400]);
subplot(1,3,1); imshow(testImg); title('原图');
subplot(1,3,2); imshow(pred);    title('分割结果');
subplot(1,3,3); imshow(overlay); title('叠加显示');

🏥 U-Net 为何在医学领域封神：医学图像数据量小、目标边界要求像素级精确、类别极度不平衡，U-Net 的对称结构 + 跳跃连接完美匹配这些需求，仅用几十张标注图即可训练出可用模型。

9. 进阶前沿：Segment Anything (SAM) 与分割大模型

9.1 SAM 的革命性意义

2023 年 Meta 发布的 Segment Anything Model (SAM) 开创了"分割大模型"时代。它在 11 亿张图、11 亿个 mask 上训练，实现了零样本泛化（zero-shot）：训练时没见过的物体、场景，也能精准分割。

SAM 的三组件架构：

复制代码

┌─────────────┐     ┌──────────────┐     ┌──────────────┐
│ Image       │     │ Prompt       │     │ Mask        │
│ Encoder     │     │ Encoder      │     │ Decoder     │
│ (ViT-H)     │     │ (点/框/文本) │     │ (轻量解码)  │
└──────┬──────┘     └──────┬───────┘     └──────▲──────┘
       │                   │                    │
       └───────────┬───────┴────────────────────┘
                   ▼
              图像嵌入 (一次编码，多次复用)

Image Encoder：用 ViT-H 把图像编码为特征嵌入，一张图只算一次；
Prompt Encoder：编码用户的点、框、文本提示；
Mask Decoder：结合图像嵌入和提示，毫秒级输出 mask。

9.2 SAM 零样本分割（Python）

python 复制代码

# pip install segment-anything torch torchvision
import cv2
import numpy as np
import torch
from segment_anything import sam_model_registry, SamPredictor
import matplotlib.pyplot as plt

# 加载 SAM（下载权重 sam_vit_h_4b8939.pth）
sam = sam_model_registry["vit_h"](checkpoint="sam_vit_h_4b8939.pth")
sam.to("cuda")
predictor = SamPredictor(sam)

img = cv2.imread('dog.jpg')
img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
predictor.set_image(img_rgb)              # 一次编码

# 模式一：点击分割（给一个前景点）
point_coords = np.array([[320, 240]])     # [x, y]
point_labels = np.array([1])             # 1=前景, 0=背景
masks, scores, _ = predictor.predict(
    point_coords=point_coords,
    point_labels=point_labels,
    multimask_output=True,               # 输出3个候选mask
)
best = masks[scores.argmax()]            # 取置信度最高的

# 模式二：自动分割整图所有物体
from segment_anything import SamAutomaticMaskGenerator
mask_gen = SamAutomaticMaskGenerator(sam)
all_masks = mask_gen.generate(img_rgb)

plt.figure(figsize=(12, 4))
plt.subplot(131); plt.imshow(img_rgb)
plt.scatter(*point_coords[0], c='red', s=100); plt.title('点提示')
plt.subplot(132); plt.imshow(np.where(best[...,None], img_rgb, 0)); plt.title('单点分割')
plt.subplot(133)
for m in all_masks:
    plt.imshow(m['segmentation'], alpha=0.3)
plt.title(f'自动分割 ({len(all_masks)} 个物体)')
plt.tight_layout(); plt.savefig('sam_result.png', dpi=150); plt.show()

9.3 SAM 2 与最新趋势

2024 年 Meta 发布 SAM 2 ，将能力从图像扩展到视频分割：

引入流记忆机制（Streaming Memory），可在视频序列中持续跟踪目标；
支持点击式交互视频分割，标记首帧即可全程追踪；
在视频分割基准 DAVIS、MOSE 上大幅超越此前所有方法。

此外，Grounding DINO + SAM 组合实现了"说一句话就分割"（文本驱动分割），Med-SAM 把大模型迁移到医学领域。分割正从"专用算法"走向"通用基础设施"。

10. 六大算法横向对比与选型指南

方法	原理	优点	缺点	Python 关键 API	适用场景
Otsu 阈值	最大化类间方差	极快、无参数、易实现	仅适用双峰直方图	`cv2.threshold(.., THRESH_OTSU)`	文档二值化、简单前景背景
Canny 边缘	梯度+NMS+双阈值	边缘精细、定位准	断边、需后处理闭合	`cv2.Canny()`	目标轮廓提取
分水岭	梯度地形注水	边界贴合、可处理粘连	易过分割、需标记	`cv2.watershed()`	细胞/颗粒计数
K-Means	像素聚类	无监督、彩色图友好	需指定 K、对噪声敏感	`cv2.kmeans()`	场景分层、颜色量化
GrabCut	图割+GMM	像素级精确、交互友好	需交互、慢	`cv2.grabCut()`	抠图、医学勾画
U-Net	深度编解码	精度高、泛化强	需标注数据、需 GPU	PyTorch 自定义	医疗、自动驾驶
SAM	分割大模型	零样本、全场景	资源消耗大	`SamPredictor`	通用分割、标注辅助

选型决策树

复制代码

有大量标注数据吗？
├── 是 → U-Net / SAM（精度最高）
└── 否
    ├── 能交互（画框/点）？
    │   ├── 是 → GrabCut（像素级精度）
    │   └── 否
    │       ├── 前景背景灰度差异大？
    │       │   ├── 是 → Otsu（最快）
    │       │   └── 否 → 分水岭 / K-Means
    │       └── 多目标粘连？→ 分水岭（标记控制）

11. 实战踩坑与工程经验

11.1 预处理决定上限

80% 的分割效果提升来自预处理，而非换算法。

去噪：高斯/中值/双边滤波，先去噪再分割；
光照校正：直方图均衡化（CLAHE）、Retinex；
颜色空间：肤色检测用 HSV/YCrCb，自然场景用 L*a*b*。

11.2 后处理决定下限

形态学开闭运算：去除小噪点、填小洞、平滑边界；
连通域过滤 ：用 bwareaopen / cv2.connectedComponentsWithStats 去除过小区域；
边缘平滑 ：对分割边界做 active contour（活动轮廓）精修。

11.3 评价指标别只看 Accuracy

类别不平衡时 Accuracy 会骗人，推荐：

IoU = ∣ A ∩ B ∣ ∣ A ∪ B ∣ , Dice = 2 ∣ A ∩ B ∣ ∣ A ∣ + ∣ B ∣ , mIoU = 1 C ∑ c = 1 C IoU c \text{IoU} = \frac{|A \cap B|}{|A \cup B|}, \quad \text{Dice} = \frac{2|A \cap B|}{|A| + |B|}, \quad \text{mIoU} = \frac{1}{C}\sum_{c=1}^{C} \text{IoU}_c IoU=∣A∪B∣∣A∩B∣,Dice=∣A∣+∣B∣2∣A∩B∣,mIoU=C1c=1∑CIoUc

Python 评估代码：

python 复制代码

def iou_dice(pred, gt, smooth=1e-6):
    pred = pred.astype(bool); gt = gt.astype(bool)
    inter = (pred & gt).sum()
    union = (pred | gt).sum()
    return (inter + smooth) / (union + smooth), \
           (2 * inter + smooth) / (pred.sum() + gt.sum() + smooth)

11.4 跨语言协作建议

研究/原型：Python（生态丰富，PyTorch/TF 一站式）；
工业部署/MATLAB 用户：MATLAB 调试直观、矩阵运算天然，适合算法验证和教学；
混合方案 ：用 Python 训练模型 → ONNX 导出 → MATLAB importONNXNetwork 部署，或反向用 MATLAB 训练 → ONNX → Python 推理。

12. 总结与展望

我们从经典走到前沿：

阈值法（Otsu）让我们理解了"什么是最优分界"；
边缘法（Canny）教会我们捕捉灰度突变；
分水岭把图像看作地形，用"注水筑坝"的几何直觉解决粘连目标；
聚类（K-Means）把分割归约为无监督分类；
图割（GrabCut）用能量最小化统一了数据项与平滑项；
U-Net 让网络自动学习特征，突破了人工设计的瓶颈；
SAM 用大模型实现了零样本通用分割，重写了行业范式。

未来趋势

统一大模型：SAM 2 等向"图像+视频+3D"统一分割演进；
多模态融合：文本、点云、RGB-D 联合驱动分割；
轻量化部署：蒸馏、量化让大模型跑在端侧；
自监督/弱监督：减少对精细标注的依赖；
分割即标注：SAM 反过来加速医学/遥感数据标注，形成飞轮。

给读者的建议

🚀 不要做算法收藏家，要做问题解决者。 没有最强的算法，只有最合适的算法。先用最简单的方法（Otsu/K-Means）跑通基线，定位瓶颈，再针对性地升级。深度学习不是万能药，传统方法的可解释性和效率在很多工业场景依然不可替代。

📎 附录：运行环境与数据集

Python 依赖：

bash 复制代码

pip install opencv-python scikit-image scipy numpy matplotlib \
            torch torchvision segment-anything

MATLAB 工具箱： Image Processing Toolbox、Deep Learning Toolbox、Computer Vision Toolbox（SAM 接口）

公开数据集推荐：

数据集	类型	用途
BSDS500	自然图像	经典分割基准
COCO	通用	实例分割
Cityscapes	街景	自动驾驶语义分割
ISIC	皮肤镜	医学病灶分割
DAVIS	视频	视频目标分割

如果这篇内容对你有帮助，欢迎 点赞、收藏、关注，我会持续分享计算机视觉与深度学习的硬核干货。你的关注是我持续创作的最大动力！ 🌟

图像分割全解析：从经典算法到深度学习的原理与实战（Python + MATLAB）

目录

1. 什么是图像分割？为什么它如此重要

它为什么重要？

2. 图像分割的数学本质与分类体系

主流分类

3. 方法一：基于阈值------Otsu 大津法

3.1 原理

3.2 数学推导

3.3 Python 实现

3.4 MATLAB 实现

4. 方法二：基于边缘------Canny 边缘检测分割

4.1 原理

4.2 Canny 五步流程与数学

4.3 Python 实现

4.4 MATLAB 实现

5. 方法三：基于区域------分水岭算法

5.1 原理

5.2 数学描述

5.3 Python 实现（标记控制分水岭）

5.4 MATLAB 实现

6. 方法四：基于聚类------K-Means 分割

6.1 原理

6.2 数学描述

6.3 Python 实现

6.4 MATLAB 实现

7. 方法五：基于图论------GrabCut 交互式分割

7.1 原理

7.2 交互流程

7.3 Python 实现

7.4 MATLAB 实现

8. 方法六：基于深度学习------U-Net 语义分割

8.1 原理

8.2 Python 实现（PyTorch）

8.3 MATLAB 实现

9. 进阶前沿：Segment Anything (SAM) 与分割大模型

9.1 SAM 的革命性意义

9.2 SAM 零样本分割（Python）

9.3 SAM 2 与最新趋势

10. 六大算法横向对比与选型指南

选型决策树

11. 实战踩坑与工程经验

11.1 预处理决定上限

11.2 后处理决定下限

11.3 评价指标别只看 Accuracy

11.4 跨语言协作建议

12. 总结与展望

未来趋势

给读者的建议

📎 附录：运行环境与数据集
