前言

上一篇把 originX / originY / scale 打包成了 View，结尾我列了三个尾巴：

1. 画坐标轴的时候绕过了 toScreen，直接读 offsetX / offsetY
2. 两个 getter 没有 const
3. resizeEvent 会把图纸拽回窗口中心

这一篇做中键拖动平移 ，顺手把第一和第三个尾巴收掉。第二个尾巴有个意外的结局，最后一节说。不过在写代码之前，有一件事得先想明白------平移的时候，到底什么东西变了？ 答案是：图纸上没有任何一个数字发生变化。

---

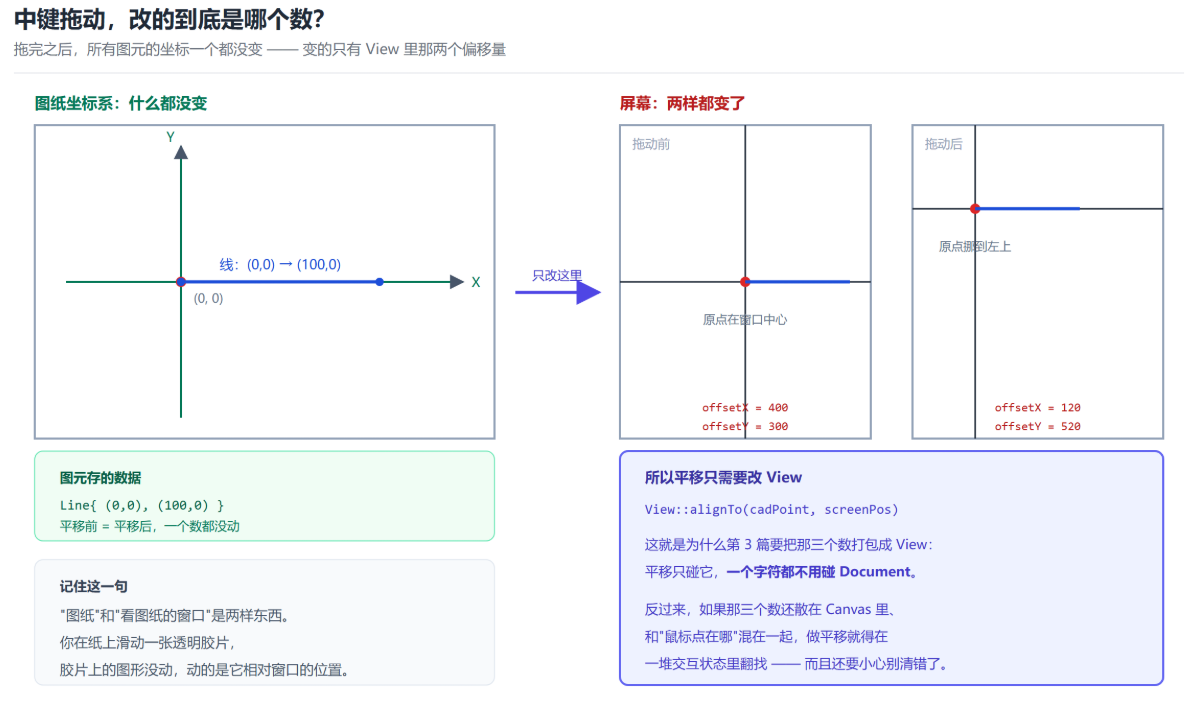

一、平移改的不是图纸，是"你在看哪儿"

这是 CAD 和很多 2D 绘图程序最容易被想歪的一点。

如果拿一个记事本当类比：把文字往右移，你会去改每个字符的位置。但在 CAD 里拖动图纸，两千条线的坐标一个都不会变 ------变的只是 View 里的那两个偏移量。

	平移前	平移后
图元坐标（Line::startPoint 等）	(0,0) → (100,0)	(0,0) → (100,0) 一模一样
offsetX / offsetY	400 / 300	120 / 520
屏幕上看到的位置	靠中间	挪到左上

"图纸"和"看图纸的窗口"是两样东西。 你在纸上滑动一张透明胶片，胶片上的图形没动，动的是它相对窗口的位置------CAD 的平移就是这个。

想清楚这一点，第 3 篇为什么要把 View 单独抽出来就一目了然了：因为平移只改 View，一个字符都不用碰 Document。 如果当初那三个数还散在 Canvas 里、和"鼠标点在哪"混在一块儿，现在做平移就得在一堆交互状态里翻找。

---

二、秘诀：抓住一个点，而不是累加位移

2.1、先说一个看起来更直观、但会出问题的写法

很多人第一反应是这样：鼠标每移动一次，就算出它相对上一次移动了多少像素，然后把这个差值加到偏移量上。

// 不推荐的写法
offsetX += screenPos.x() - lastMousePos.x();
offsetY += screenPos.y() - lastMousePos.y();
lastMousePos = screenPos;

它能跑，但有两个毛病：

一是误差会累积。 每次移动都要算一次减法、做一次加法，整数像素的取整误差一点点攒起来。拖久了，你会发现"我明明拖回原地，图纸却没完全回到原来的位置"。

二是松手再按就要重新对准。 因为这套逻辑依赖"上一次鼠标在哪"，而这个量一旦断了（松手、切窗口、切工具），就得重新建立基准。基准没建好的那一帧，图会跳一下。

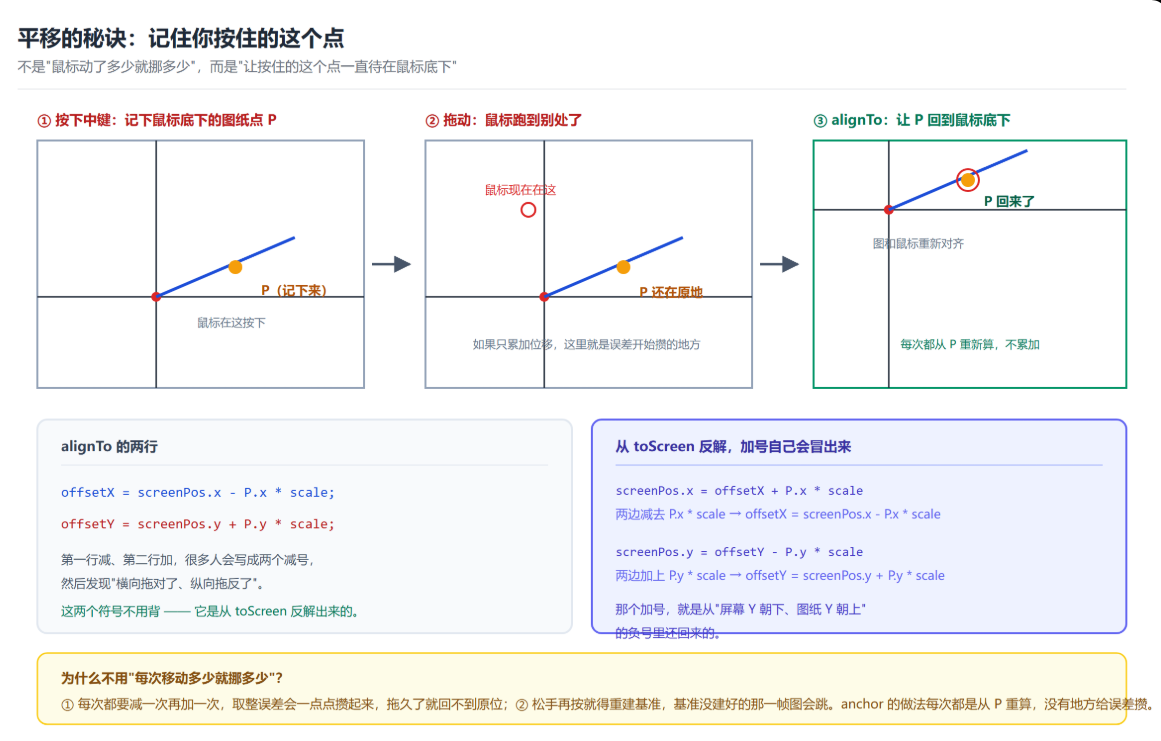

2.2、正确的思路：记住"抓住的那个点"

换个角度想：拖动的时候，真正在发生的是------你用手指按住纸上的某一个点，然后让这个点始终跟着你的手指。

所以只需要记住一件事：按下鼠标那一刻，鼠标底下是图纸上的哪个点。

void Canvas::mousePressEvent(QMouseEvent *event)
{
    if(event->button() == Qt::MiddleButton) {
        isPanning = true;
        anchorCAD = view->toCAD(event->pos());   // ← 就记这一个点
    }

    QWidget::mousePressEvent(event);
}

anchorCAD 就是那个"手指按住的点"。之后鼠标每一次移动，做的事都一样：

void Canvas::mouseMoveEvent(QMouseEvent *event)
{
    QPoint screenPosition = event->pos();
    if(isPanning) {
        view->alignTo(anchorCAD, screenPosition);   // 让 anchor 回到鼠标底下
    }
    mousePosition = view->toCAD(screenPosition);
    update();
}

没有累加，没有"上一次"，每次都是从 anchor 重新算一遍。 误差不可能累积，因为压根没有地方给它攒。

2.3、alignTo 里的那个加号

void View::alignTo(const Point& cadPoint, const QPoint& screenPos)
{
    offsetX = screenPos.x() - cadPoint.x * scale;
    offsetY = screenPos.y() + cadPoint.y * scale;
}

第一行减号、第二行加号，很多人第一次写会以为第二个也是减号，然后发现"横向拖是对的，纵向拖反了"。

但这两个符号其实不用背，它是从 toScreen 反解出来的。

要让"图纸上的 cadPoint"显示在"屏幕上的 screenPos"，就是把 toScreen 的输入和输出对调：

已知：  screenPos.x = offsetX + cadPoint.x * scale
求：    offsetX    = ?

两边减去 cadPoint.x * scale：
        offsetX = screenPos.x - cadPoint.x * scale        ← 第一个式子

已知：  screenPos.y = offsetY - cadPoint.y * scale
两边加上 cadPoint.y * scale：
        offsetY = screenPos.y + cadPoint.y * scale        ← 第二个式子，加号自己冒出来了

第二行的加号，就是从"屏幕 Y 轴朝下、图纸 Y 轴朝上"那个负号里还回来的。 记住这条推导路径，比记住两个符号靠谱。

（顺便说：alignTo 这个函数名值得留意。它没有叫 translate（平移），而是叫"对齐到"------因为它的语义是把某个图纸点对齐到某个屏幕位置。名字说的是意图，不是实现。）

---

三、三个状态，三个事件函数

这一版给 Canvas 加了一次 mousePressEvent（之前只有 move 和 release），成员也多了一个：

protected:
    void mousePressEvent(QMouseEvent *event) override;   // ← 新增

private:
    bool  isPanning;     // 中键是不是按着
    Point anchorCAD;     // 按下去那一刻，鼠标底下的那个图纸点

按下 → 记 anchor；移动 → 对齐；松开 → 关掉标记：

} else if(event->button() == Qt::MiddleButton) {
    isPanning = false;
}

三个细节：

一、为什么 anchor 要在 mousePress 里记，不在 mouseMove 里记"第一次移动"。

因为按下和第一次移动之间隔着一段时间 。这段时间里用户可能已经在移动鼠标了------如果等到第一次 move 才记 anchor，那记的就是"已经移动过一点之后"的位置，图纸会先跳一下再跟手。"抓住"这个动作发生在按下那一刻，状态就应该在那一刻建立。

二、mousePressEvent 末尾那一句 QWidget::mousePressEvent(event); 别漏。

你自己只处理了中键，左键右键还得让基类有机会处理。这是 Qt 事件处理的一条通用规矩：处理了可以返回，没处理的一定要交给基类------否则某些默认行为（比如焦点转移）会莫名其妙失效。

三、中键在 CAD 里是个有传统的键。

AutoCAD 里中键按住是平移，滚轮是缩放，这就是为什么这一版选它。左键留给"确定"，右键留给"取消/结束"------第 2 篇已经占上了。三个键各管一件事，不用教，用惯 CAD 的人自己就会。

---

四、收回第一个尾巴：坐标轴改用 toScreen

上一篇我在 paintEvent 里留了这样一段：

// 之前的写法：绘制代码直接读 offset
painter.drawLine(0, static_cast<int>(view->getOffsetY()), width(), static_cast<int>(view->getOffsetY()));
painter.drawLine(static_cast<int>(view->getOffsetX()), 0, static_cast<int>(view->getOffsetX()), height());
painter.drawEllipse(QPoint(static_cast<int>(view->getOffsetX()), static_cast<int>(view->getOffsetY())), 4, 4);

这一版改成了：

// CAD 原点 (0, 0) 落在屏幕上的哪个像素------它就是十字轴的交点
const QPoint originScreen = view->toScreen(Point(0.0, 0.0));

painter.setPen(QPen(Qt::black, 1));
painter.drawLine(0, originScreen.y(), width(), originScreen.y());
painter.drawLine(originScreen.x(), 0, originScreen.x(), height());

painter.setBrush(Qt::red);
painter.drawEllipse(originScreen, 4, 4);

为什么这两版效果一样，但只有新版是对的？ 因为绘制代码的职责是"把图纸上的东西画到屏幕上"，它该问的问题是**"图纸原点的屏幕位置在哪"，而不是"你的偏移量是多少"**。

旧写法有个隐藏的假设："图纸原点"和"偏移量"是同一件事 。这个假设在今天成立，因为 offsetX/offsetY 的定义恰好就是"原点画在屏幕的哪一列/哪一行"。

但假设就是用来被打破的。哪天坐标系要支持旋转，或者视图要支持"多视口各自偏移"，toScreen 还是那个 toScreen，而"直接读 offset"那三行就得整体重写。

这也是"封装"最容易退化的地方：不是接口被改坏了，而是接口还在、但调用方绕过去了。 上一篇我把 toScreen 抽出来了，可画坐标轴的时候图省事直接读了 offset------抽了等于白抽。判断标准很简单：

在这个函数里，有没有出现 View 内部成员的名字？ 出现了，就是绕过。

---

五、收回第三个尾巴：resizeEvent 保持视图中心

上一篇那个版本是这样的：

void Canvas::resizeEvent(QResizeEvent *event)
{
    QWidget::resizeEvent(event);
    recenterView();             // ← 把视图拽回窗口中心
}

在"没有平移"的时候看不出问题（反正原点本来就在窗口中心）。但平移做完之后，它的症状立刻显形：你把图纸拖到角落，随手拉一下窗口，图纸"啪"地跳回中间。

原因很直白：recenterView() 干的事是"把偏移量设成新窗口的中心"，它完全不管你之前在看哪儿。

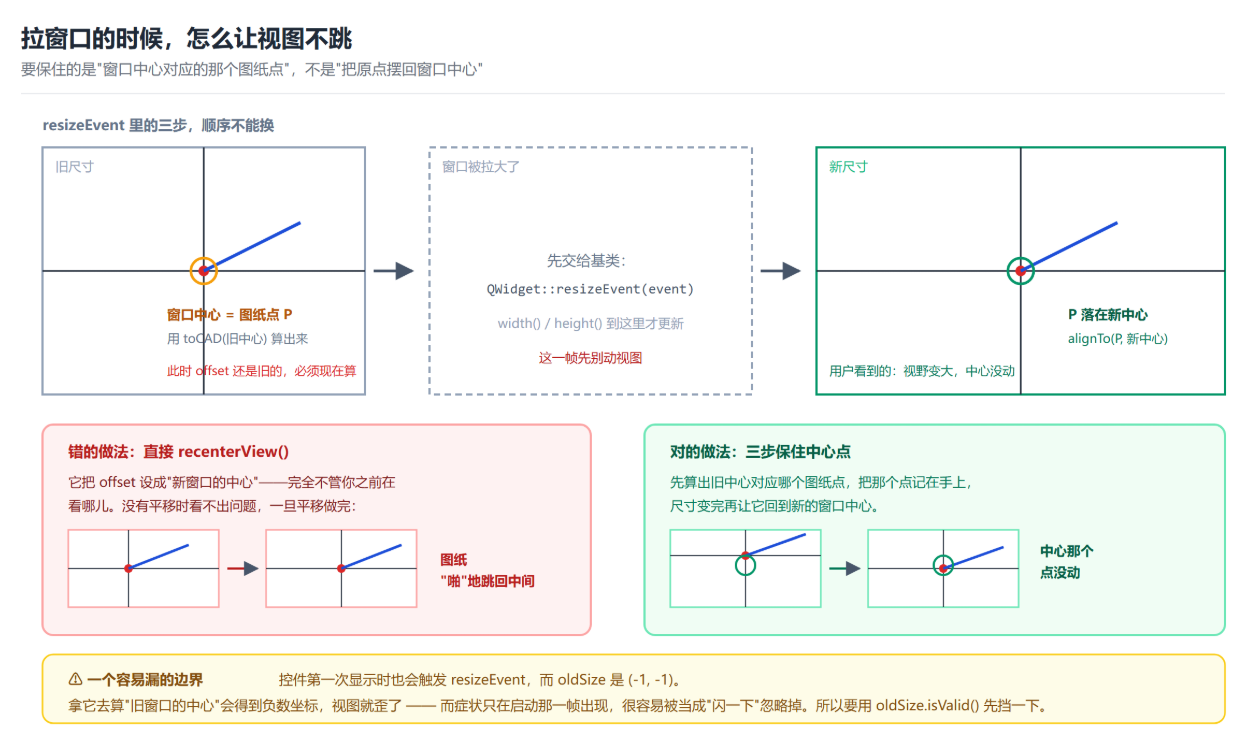

正确的做法是要保住一件事：窗口中心对应的那个图纸点，尺寸变完之后还得在新的窗口中心。

void Canvas::resizeEvent(QResizeEvent *event)
{
    const QSize oldSize = event->oldSize();

    // 首次显示时 oldSize 是无效尺寸（-1,-1），没有"旧中心"可言，直接居中
    if (!oldSize.isValid()) {
        QWidget::resizeEvent(event);
        recenterView();
        return;
    }

    // 1. 用【旧尺寸的中心】和【当前的 offset】，算出那里是图纸上的哪个点
    const Point centerCAD = view->toCAD(QPoint(oldSize.width() / 2, oldSize.height() / 2));

    // 2. 正常处理尺寸变化
    QWidget::resizeEvent(event);

    // 3. 让这个 CAD 点回到【新尺寸的中心】
    view->alignTo(centerCAD, QPoint(width() / 2, height() / 2));
}

5.1、注意这里用的是"同一个函数"

第三步调的还是第二节那个 alignTo。

这一点值得单独说：alignTo(cadPoint, screenPos) 这个函数，在平移里是"让抓着的点跟住鼠标"，在 resize 里是"让中心点跟住新中心"------两个完全不同的功能，用的是同一行代码。

这不是巧合，是因为它们本来就是同一件事：把某个图纸点摆到某个屏幕位置。

一个函数如果抽象对了，它会在你意想不到的地方被复用。 反过来，如果当初 alignTo 写成 panBy(dx, dy)（按位移量平移），那 resize 里就用不上它------因为 resize 要的不是"移动多少"，而是"让谁到哪儿"。

5.2、那个 oldSize 判断不是多余的

if (!oldSize.isValid()) {
    ...
    return;
}

控件第一次显示时也会触发 resizeEvent，而此时 oldSize 是 (-1, -1)。 拿它去算"旧窗口的中心"会得到一个负数坐标，然后再让这个不存在的点回到新中心------视图就歪了。

这个边界很容易漏，因为它的症状只在程序刚启动的那一帧出现，之后你随便拉一下窗口就好了，很容易被当成"启动时闪一下"忽略过去。

判据 ：QSize::isValid() 在宽高都非负时为真，而 (-1,-1) 恰好是 Qt 用来表示"没有旧尺寸"的哨兵值。凡是拿到 event->oldSize() 的地方，都该先问一句它是不是有效的。

5.3、为什么必须先算、再交给基类

三步的顺序不能换：

const Point centerCAD = view->toCAD(...);   // 1. 先算------此时 offset 还是旧的
QWidget::resizeEvent(event);                // 2. 交给基类------尺寸真正改变
view->alignTo(centerCAD, ...);              // 3. 再对齐------用新的 width()/height()

因为第 1 步依赖旧的 offset （还没被改），第 3 步依赖新的 width() / height()（基类处理完才更新）。顺序一反，算出来的就是"新尺寸配旧偏移"的四不像。

---

六、第三个尾巴，有个意外的结局

上一篇我还留了一个尾巴：getOffsetX() / getOffsetY() 没有 const，而且"这两个 getter 本来就不该存在"。

这一版的结局有点意思：坐标轴改用 toScreen 之后，这两个 getter 就彻底没人调用了。

我搜过整个工程------定义还在，调用点一个都没有。

double getOffsetX() { return offsetX; }   // 死代码
double getOffsetY() { return offsetY; }   // 死代码

这件事本身说明了一个规律：上一节那个"绕过封装"的写法，不只是风格问题------它还在给不该存在的接口续命。 要是没人绕过 toScreen，这两个 getter 在抽 View 的那天就应该直接不写。

（没有删是因为这一版的改动已经够多了，我想把"删接口"单独做一次 ，免得和功能改动混在同一个提交里------那样万一下次构建挂了，你分不清是平移写错了还是删漏了谁在用。这个理由听起来像拖延，但它确实是有意的：一次提交只干一件事。）

七、这一版的成果

现在能做的：

• 中键按住拖动：图纸跟着鼠标走，拖到哪儿停哪儿
• 拉窗口：视图中心对应的图纸点保持不变（不再弹回中间）
• 坐标轴 ：跟着平移走，而且绘制代码不再偷看 View 的内部

顺带说一个"另一种写法"，你可能在别的 Qt 代码里见过：

// 另一种写法：不维护 isPanning，直接看"当前按着哪些键"
void Canvas::mouseMoveEvent(QMouseEvent *event)
{
    if (event->buttons() & Qt::MiddleButton) {
        ...
    }
}

buttons() 返回的是当前按着的所有键 （复数），而 button() 是触发这个事件的那个键 （单数）------这个单复数之差是 Qt 里一个经典的坑。这种写法省掉了一个状态变量，但缺点是：它没法回答"这次拖动是不是从我这个控件上开始的"。我选了显式的 isPanning，是因为状态越显式，调试时越容易看懂------鼠标事件里出错的时候，你至少能一眼看出"现在到底以为自己在拖，还是没在拖"。

---

总结

下一篇做以鼠标为中心的滚轮缩放，它会用到两个这次刚立起来的东西：

一是 anchor 这个套路会原样复用。 缩放的时候要保住的是"鼠标底下那个点，缩放前后待在原地"------和这一篇的 anchor 是同一个思路：先记住一个点，再做变换，最后让那个点回到原处。

二是 setScale 该有上下限了。 滚轮是连续事件，用户能连着滚二十下。不夹紧范围的话，scale 会一路乘到 inf，屏幕上什么都算不出来------这不是"缩放到极限"，是"程序坏了"。上一篇我在 View 里放 setter 的时候说过这个伏笔，下一篇就轮到它了。
