RK3568+FPGA+CODESYS异构控制方案：赋能半导体设备与工业自动化升级

摘要：在半导体精密制造、高端工业自动化场景中，设备对实时控制精度、高速IO响应、多轴同步、边缘智能算力、国产化适配 的要求持续升级。传统单一PLC、工控机方案存在算力不足、硬实时性差、接口拓展受限等痛点。本文详解RK3568+FPGA+CODESYS 异构融合控制方案，充分发挥RK3568边缘算力、FPGA硬件极速响应、CODESYS标准化软PLC控制的三重优势，深度适配半导体镀膜、刻蚀、分选设备及工业多轴运动控制、智能产线场景，同时适配国产化工业生态，是高性价比、可落地的新一代工业控制解决方案。

关键词：RK3568；FPGA；CODESYS；工业自动化；半导体设备；软PLC；EtherCAT；实时控制

一、行业痛点：传统工控方案的瓶颈

半导体设备与高端工业自动化场景，区别于普通工控场景，核心需求集中在精密时序控制、微秒级响应、多设备同步、数据智能分析、高稳定性五大维度，传统工控方案难以兼顾：

传统PLC方案：标准化程度高但算力薄弱，无法承载边缘AI检测、高清视觉分析、大规模数据采集运算，定制化硬件接口成本高，难以适配半导体设备专用高速IO、精密时序控制需求。
纯FPGA方案：硬件实时性极强，但逻辑开发难度高、控制算法迭代繁琐、无标准化编程生态，运动控制、总线协议适配成本高，不适合复杂工艺流程编程与运维。
传统工控机方案：x86架构成本高、功耗大、体积臃肿，实时系统裁剪复杂，嵌入式部署灵活性差，不利于半导体设备小型化、集成化设计。

基于以上痛点，RK3568（算力+业务调度）+ FPGA（硬件实时硬控制）+ CODESYS（标准化软PLC） 的异构架构，完美实现算力、实时性、可编程性、标准化的互补，成为半导体与高端工控场景的最优轻量化方案之一。

二、方案整体架构：三层异构协同设计

本方案采用「上层算力调度+中层逻辑控制+底层硬件实时」的分层架构，各模块分工明确、高速协同，兼顾智能业务处理与精密实时控制，整体架构简洁高效、可拓展性强。

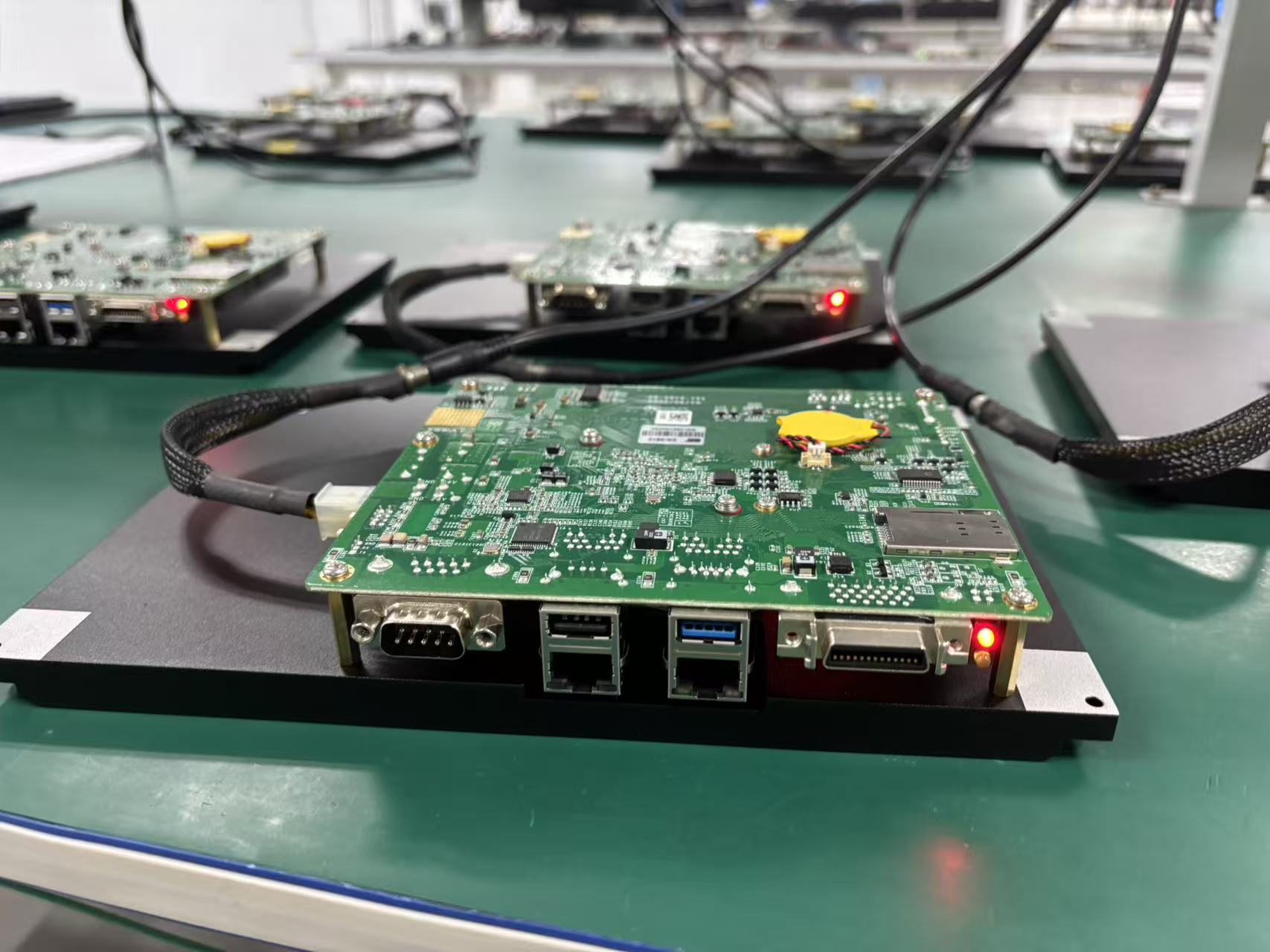

2.1 核心硬件层：RK3568 + FPGA 异构硬件

RK3568工业主控：作为系统核心业务算力载体，采用四核A55架构，搭载工业级RK3568J版本，具备宽温、抗干扰、高稳定的工业特性。拥有丰富原生接口，支持双千兆网口、PCIe2.1、USB3.0、CAN、I2C等，可搭载Linux系统运行边缘算法、设备组态、数据上传、AI视觉检测、OPC UA/MQTT工业通讯等业务。同时可部署CODESYS Runtime运行环境，承载软PLC核心控制逻辑，适配工业标准化控制生态。

FPGA可编程逻辑单元 ：作为硬件实时控制核心，选用国产Logos-2等工业级FPGA芯片，通过高速总线与RK3568互联，实现微秒级硬实时响应。主要负责高速脉冲输出、多轴运动同步、精密时序控制、高速IO采集、硬件防抖、编码器信号解析、总线数据硬件解析等底层硬核任务，彻底规避操作系统调度延迟问题，满足半导体设备纳米级工艺时序、高速工位切换的严苛需求。

二者通过高速并行总线通信，带宽可达780MB/s以上，实现控制指令、采集数据的实时交互，做到「软件灵活编程、硬件精准执行」。

2.2 控制软件层：CODESYS软PLC核心

CODESYS作为工业标准化软PLC开发平台，支持IEC61131-3全系列编程语言，可直接在RK3568的Linux系统中部署Runtime运行环境，无需专用硬件PLC。核心作用是：承接上层业务指令、编写设备工艺流程、运动控制逻辑、故障联锁逻辑，同时向下调度FPGA硬件资源，统一管控底层IO与时序控制。

同时CODESYS原生支持EtherCAT、CANopen、Modbus、OPC UA等主流工业总线，可轻松实现多设备组网、产线同步、云端数据对接，完美解决传统FPGA开发无标准化控制生态、算法迭代困难的痛点。

2.3 业务应用层：边缘智能与设备运维

基于RK3568的Linux生态，可拓展设备HMI可视化、生产数据统计、故障诊断、AI缺陷检测、设备预测性维护、MES数据对接等上层业务，实现「设备控制+数据采集+智能分析+云端交互」一体化功能，适配工业4.0智能化升级需求。

三、各模块核心优势拆解

3.1 RK3568：高性价比工业级算力底座

工业稳定性强：工业级版本支持宽温工作，抗电磁干扰，适配半导体车间复杂工况，长时间连续运行无宕机；
算力均衡适配：四核A55 CPU搭配独立GPU、NPU，可同时运行CODESYS Runtime、边缘AI算法、视频编码、数据加密等多任务，兼顾控制与智能算力；
接口资源丰富：原生双千兆以太网可分别承载EtherCAT实时运动控制与普通数据通讯，兼顾实时性与带宽需求；
生态成熟开源：Linux系统适配完善，支持Docker、Node-RED、TensorFlow Lite等工具，便于二次开发与功能拓展，大幅降低研发成本。

3.2 FPGA：硬实时保障精密控制

微秒级实时响应：纯硬件逻辑运行，无系统调度延迟，可实现高精度时序控制，满足半导体刻蚀、镀膜、晶圆传输设备的精密工艺时序要求；
多轴高速同步：支持多路高速脉冲、编码器信号并行处理，可实现16轴及以上运动同步控制，同步误差小于1μs，远超传统软件控制方案；
灵活硬件拓展：可自定义IO逻辑、硬件滤波、总线解析，适配半导体设备专用高速采集、高频触发、精密限位等定制化硬件需求；
高可靠性：硬件逻辑固化运行，抗干扰能力强，适合工业现场高电压、强电磁干扰的恶劣环境。

3.3 CODESYS：标准化、低门槛工控开发

标准化编程：遵循IEC61131-3国际标准，梯形图、结构化文本等多语言开发，工控工程师上手无门槛，无需掌握FPGA复杂逻辑开发；

2.实时总线适配：原生支持IGH EtherCAT主站，可实现2ms及以下高速运动控制周期，适配半导体高速精密运动场景，同时兼容CANopen、Modbus、OPC UA等协议，打通OT与IT数据链路；

软硬协同调度：可通过自定义驱动对接FPGA底层硬件，实现PLC逻辑与硬件高速IO的无缝联动，兼顾软件编程的灵活性与硬件执行的高精度；
轻量化部署：Runtime占用资源极低，可在RK3568嵌入式系统中稳定运行，无需额外搭载工控机，大幅降低设备体积与硬件成本。

四、核心落地场景：半导体设备 + 工业自动化

4.1 半导体精密设备场景

半导体设备是本方案的核心适配场景，针对晶圆检测、刻蚀、镀膜、分选、传输设备的高精度、高稳定、高实时需求，实现全方位适配：

晶圆传输与对位设备：FPGA实现多轴精密运动同步、高速编码器采样、微秒级工位触发；CODESYS编写对位、取片、传输工艺流程与安全联锁逻辑；RK3568承载视觉对位算法、位置偏差计算、设备状态监控，实现全自动高精度晶圆传输，对位精度可达微米级。
半导体刻蚀/镀膜工艺设备：工艺过程对时序、气压、温度、流量控制精度要求极高，FPGA负责实时采集传感器数据、精准控制阀门、脉冲触发时序，杜绝软件延迟导致的工艺偏差；CODESYS实现工艺配方切换、参数闭环控制、故障报警联锁；RK3568完成工艺数据存储、参数溯源、异常数据分析，保障半导体工艺稳定性。
半导体检测分选设备：RK3568 NPU承载芯片外观缺陷检测、尺寸分拣AI算法；FPGA实现高速物料光电检测、分选机构瞬时触发；CODESYS统筹分拣逻辑、不良品统计、设备联动，实现高速精准分选，大幅提升检测效率与良品率。

4.2 高端工业自动化场景

多轴精密运动控制产线：3C自动化装配、精密冲压、激光加工设备中，方案可实现16轴以上EtherCAT总线运动控制，高速同步插补，响应速度远高于传统PLC，适配高速精密加工场景。
智能工业边缘PLC控制器：替代传统独立PLC+工控机架构，基于RK3568+FPGA搭建一体化边缘控制器，通过CODESYS实现标准化控制，同时集成边缘计算、数据采集、云端通讯功能，适配智能工厂产线改造、老旧设备升级场景。
工业机器视觉控制设备 ：RK3568承载视觉检测、图像分析算法，FPGA实现相机高速触发、图像数据硬件预处理、运动机构实时联动，解决视觉检测与设备运动不同步、延迟大的行业痛点，广泛应用于产品外观检测、尺寸校验场景。

五、方案实战落地关键要点

软硬协同驱动开发：基于Linux系统编译适配CODESYS Runtime，开发RK3568与FPGA的高速通信驱动，实现CODESYS逻辑指令快速下发至FPGA、FPGA采集数据实时回传，打通软硬协同链路。
实时性优化配置：对Linux系统进行实时内核裁剪，关闭冗余进程，保障CODESYS任务调度优先级；FPGA逻辑采用纯同步时序设计，减少逻辑延迟，整体系统可实现微秒级响应、毫秒级EtherCAT控制周期。
总线协议适配：基于CODESYS配置EtherCAT主站、CANopen从站参数，适配工业伺服、传感器、变频器等外设，实现多设备稳定组网与同步控制。
稳定性冗余设计：FPGA端增加硬件防抖、信号容错、过压保护逻辑；CODESYS编写完善的故障联锁、紧急停机逻辑；RK3568端实现数据备份、异常重启机制，满足半导体设备7×24小时稳定运行要求。

六、方案核心竞争力总结

极致性能互补：RK3568负责智能算力、业务调度、上层应用；FPGA负责硬件实时精密控制；CODESYS负责标准化工控逻辑，三者各司其职，解决传统方案「算力不足、实时性差、开发复杂」的核心痛点。
高性价比轻量化：替代传统「工控机+PLC+FPGA」多重架构，单平台集成所有功能，体积更小、功耗更低、成本大幅压缩，适合设备小型化、集成化设计。
国产化适配度高：可搭配国产FPGA、国产工业系统，实现核心软硬件全国产化，适配半导体、高端工控领域自主可控的发展趋势。
开发运维便捷：工控工程师基于CODESYS标准化编程即可完成核心控制逻辑开发，无需深度掌握FPGA底层开发技术，大幅降低项目研发与迭代成本。
拓展性极强：可灵活拓展AI视觉检测、数字孪生、MES对接、远程运维、预测性维护等功能，适配工业4.0智能化升级需求。

七、总结与展望

RK3568+FPGA+CODESYS异构控制方案，是嵌入式算力+硬件实时控制+标准化工控软件的完美融合，精准解决了半导体精密设备、高端工业自动化场景对高精度、高实时、高智能、高可控的核心需求。相较于传统工控方案，该方案在成本、性能、灵活性、国产化适配、智能化拓展等方面具备压倒性优势，已逐步在晶圆设备、精密加工、智能产线、视觉检测等场景落地应用。

随着工业智能化、国产化替代的持续推进，这种「ARM+FPGA+软PLC」的轻量化异构控制架构，将成为高端工控设备的主流发展方向，为半导体装备升级、工业自动化数字化转型提供高性价比、可落地、可迭代的核心技术支撑。

附：适用场景速览

半导体设备：晶圆传输/对位、刻蚀/镀膜工艺、芯片检测分选设备
工业自动化：多轴精密运动控制、视觉检测设备、智能边缘PLC、高端装配产线
拓展场景：工业物联网网关、设备数字孪生、精密测控仪器、智能仓储设备
