卷积核与反卷积知识补充

文章目录

卷积核的理解
- [1×1 卷积](#1×1 卷积)
- - 计算过程
  - 它真正在做什么
- 3x3卷积
- - 直观例子：检测"竖直边缘"
  - 滑动计算
  - [3×3 卷积在 CNN 里的实际作用](#3×3 卷积在 CNN 里的实际作用)
- [3 x 3 和 1×1 对比](#3 x 3 和 1×1 对比)
- 一句话总结
反卷积/转置卷积

卷积核的理解

我直接画一个像素级小例子，你一看就明白它不是"放大感受野"。

1×1 卷积

假设输入特征图是 2×2×3，也就是 2×2 的空间位置，每个位置有 3 个通道：

r 复制代码

位置(0,0): [a1, a2, a3]
位置(0,1): [b1, b2, b3]
位置(1,0): [c1, c2, c3]
位置(1,1): [d1, d2, d3]

现在用一个 1×1 卷积 ，把 3 通道变成 2 通道。

并列列出两个独立的卷积核，每个核单独生成一个输出通道。

卷积核 #1 ：[w1, w2, w3] → 生成输出的第 1 个通道
卷积核 #2 ：[u1, u2, u3] → 生成输出的第 2 个通道

注意：它没有空间尺寸，只有通道权重。

计算过程

对位置 (0,0)：

r 复制代码

输出(0,0) 第1通道 = a1*w1 + a2*w2 + a3*w3
输出(0,0) 第2通道 = a1*u1 + a2*u2 + a3*u3

对位置 (0,1)：

r 复制代码

输出(0,1) 第1通道 = b1*w1 + b2*w2 + b3*w3
输出(0,1) 第2通道 = b1*u1 + b2*u2 + b3*u3

看到了吗？每个位置只用自己的通道值，不看邻居像素。

所以：

位置 (0,0) 的输出只来自 (0,0) 的输入；
位置 (0,1) 的输出只来自 (0,1) 的输入；
没有任何"扩大感受野"的事情发生。

它真正在做什么

在每个像素位置上，把 3 个通道的值做一次加权求和，变成 2 个新通道。

就像：

r 复制代码

旧通道1 = 边缘特征
旧通道2 = 颜色特征
旧通道3 = 纹理特征

新通道1 = 0.3×边缘 + 0.5×颜色 + 0.2×纹理
新通道2 = 0.7×边缘 - 0.1×颜色 + 0.4×纹理

它在混合通道信息 ，不是在扩大空间视野。

3x3卷积

3×3 卷积干的事和 1×1 完全不一样：1×1 管"通道怎么混合"，3×3 管"空间上怎么聚合"。它会在每个像素周围看 3×3 的邻居，把局部空间信息合成一个新特征。

直观例子：检测"竖直边缘"

假设输入是一张灰度图，像素值 0 表示黑，255 表示白：

r 复制代码

输入局部区域（5×5）：

  0   0   0   255  255
  0   0   0   255  255
  0   0   0   255  255
  0   0   0   255  255
  0   0   0   255  255

中间有一条竖直边缘，左边黑，右边白。

现在用一个 3×3 卷积核来检测竖直边缘：

r 复制代码

卷积核（竖边检测器）：

 -1   0   1
 -1   0   1
 -1   0   1

滑动计算

把卷积核对准输入上每个 3×3 区域，做加权求和。

比如对准左上角那个 3×3 区域：

r 复制代码

输入区域：           卷积核：
 0   0   0           -1   0   1
 0   0   0           -1   0   1
 0   0   0           -1   0   1

加权和 = 0×(-1) + 0×0 + 0×1
       + 0×(-1) + 0×0 + 0×1
       + 0×(-1) + 0×0 + 0×1
       = 0

输出是 0，说明这里没有竖边。

再对准中间跨边缘的那个 3×3 区域：

r 复制代码

输入区域：           卷积核：
 0   0   255         -1   0   1
 0   0   255         -1   0   1
 0   0   255         -1   0   1

加权和 = 0×(-1) + 0×0 + 255×1
       + 0×(-1) + 0×0 + 255×1
       + 0×(-1) + 0×0 + 255×1
       = 765

输出很大，说明这里检测到了竖边。

把所有位置的输出拼起来，就得到一张边缘响应图：边缘位置值大，平坦区域值小。

3×3 卷积在 CNN 里的实际作用

作用	说明
提取局部空间特征	边缘、角点、纹理、局部形状
扩大感受野	每加一层 3×3，感受野就向外扩一圈
层级组合	浅层看边缘，中层看纹理/部件，深层看整体物体
保持空间分辨率	配合 padding 可以保持 H×W 不变

3 x 3 和 1×1 对比

	1×1 卷积	3×3 卷积
看的范围	只看当前像素的所有通道	看当前像素 + 周围 8 个邻居
感受野	1×1，不扩大	3×3，扩大空间视野
主要作用	通道混合、升维/降维	空间特征提取
典型用法	Bottleneck 里压缩/恢复通道	残差块主路径里提取特征

一句话总结

3×3 卷积是在每个像素位置上，把它自己和周围 8 个邻居的像素值做一次加权求和，从而提取局部空间模式（比如边缘、纹理）。1×1 卷积不看邻居，只混合通道；3×3 卷积看邻居，提取空间特征。两者配合起来，一个管"通道怎么组合"，一个管"空间长什么样"。

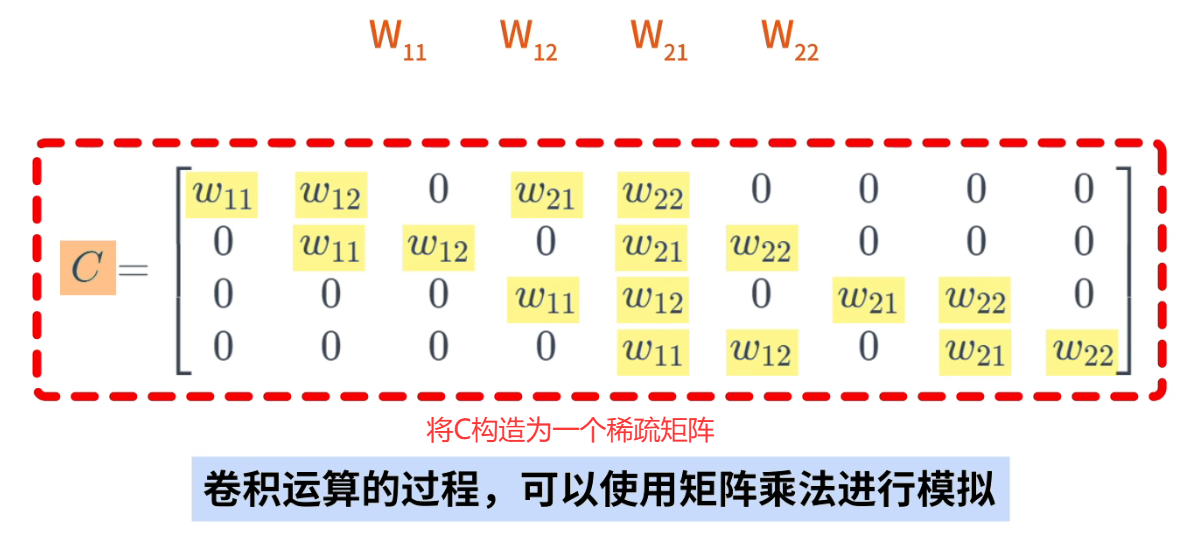

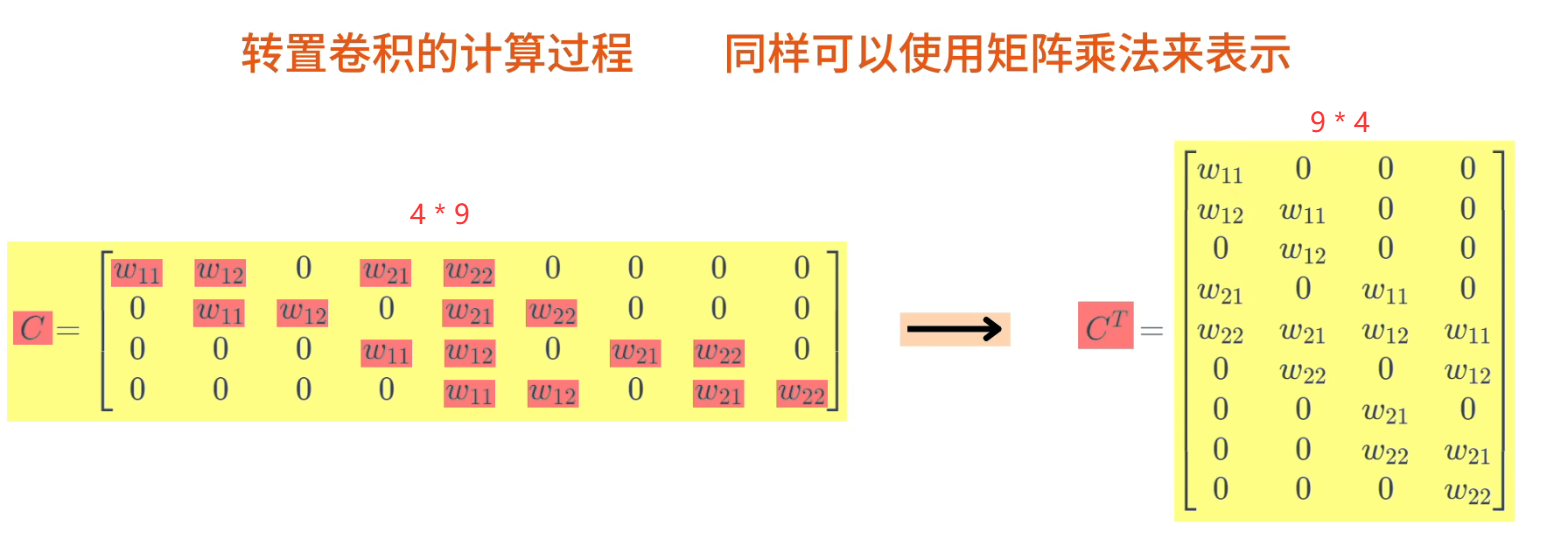

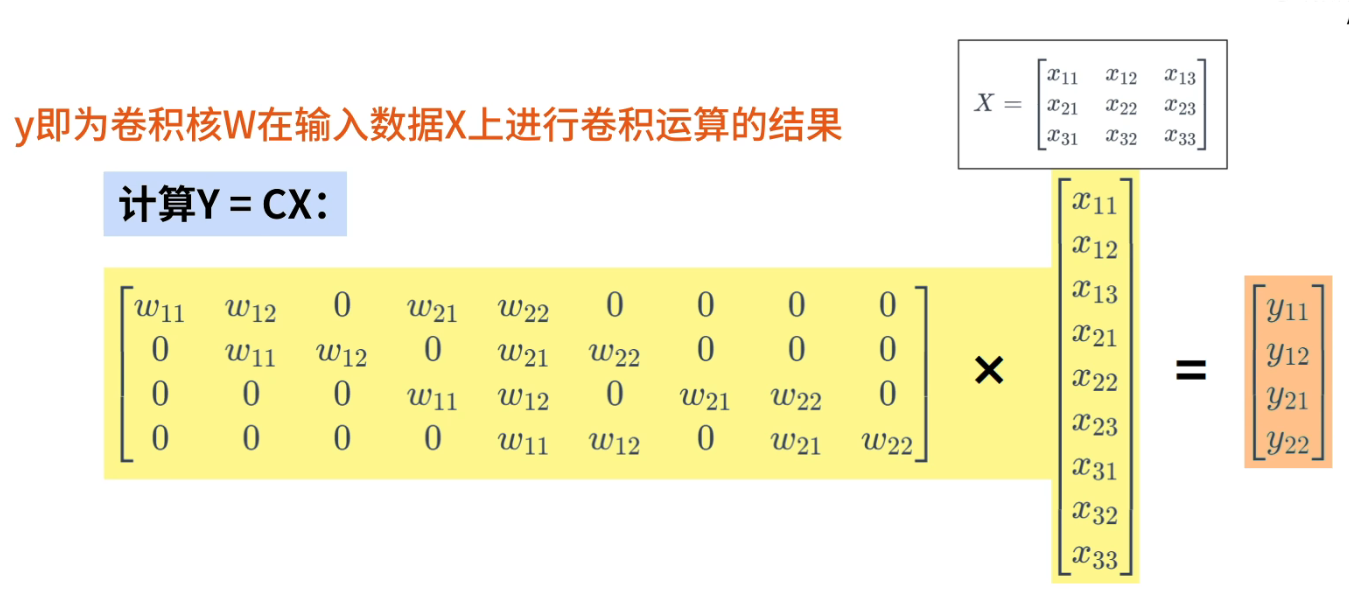

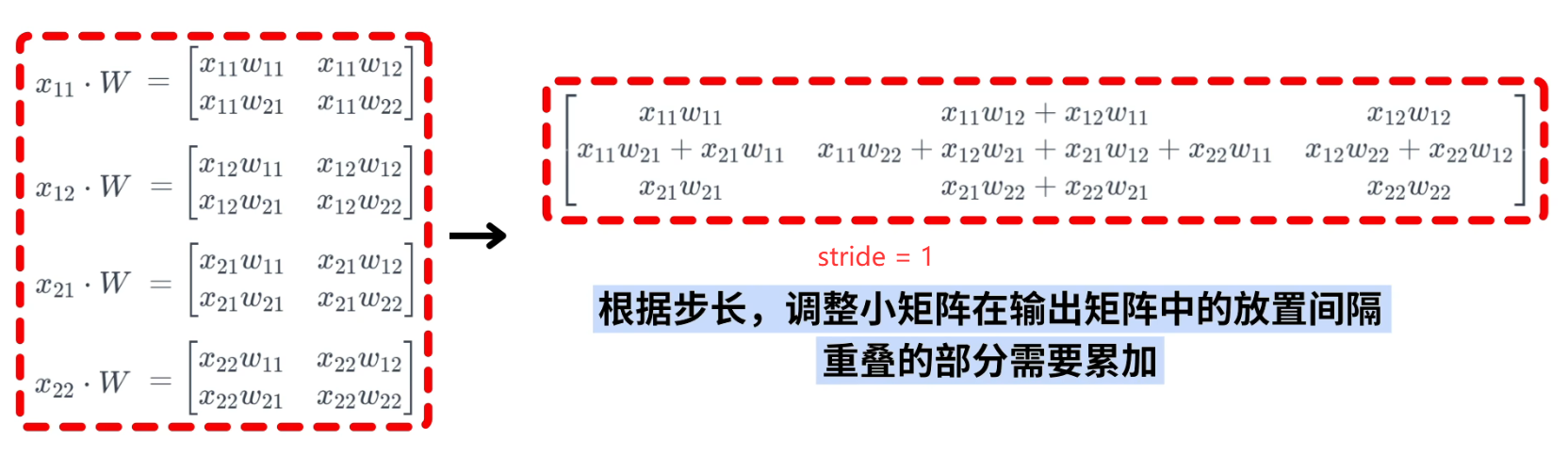

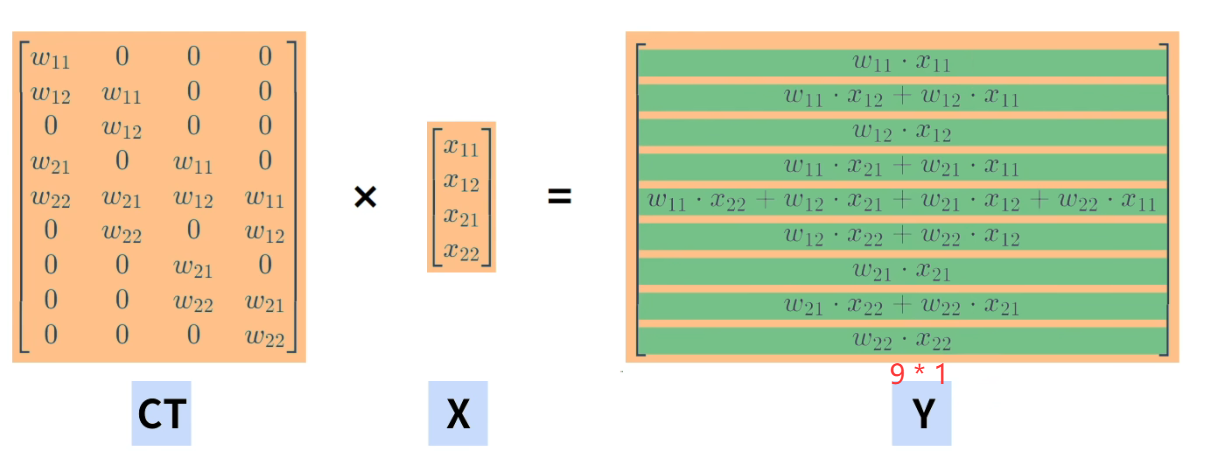

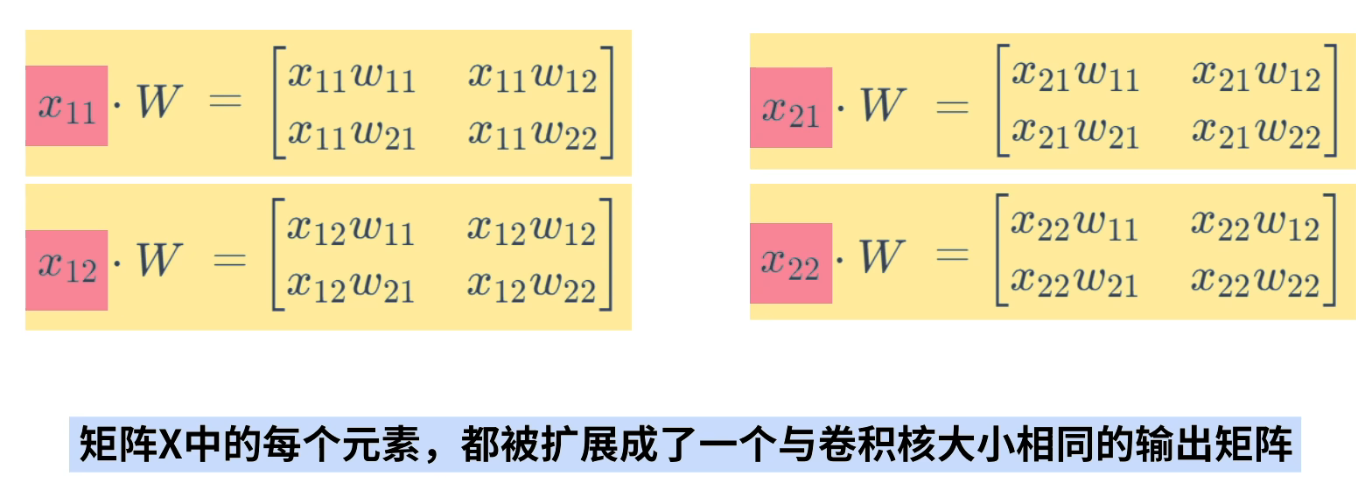

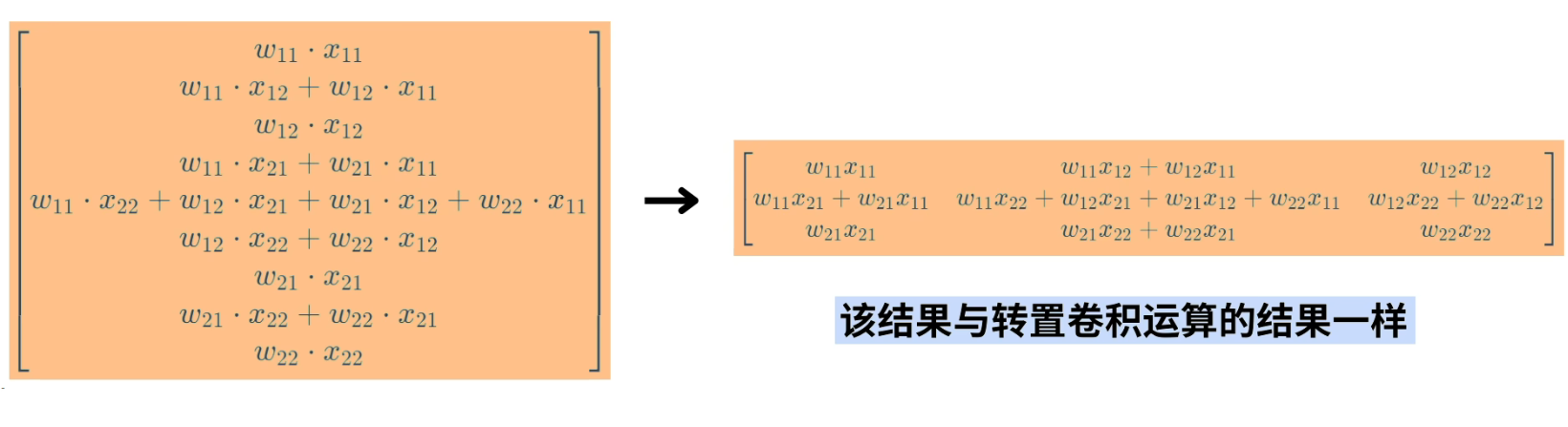

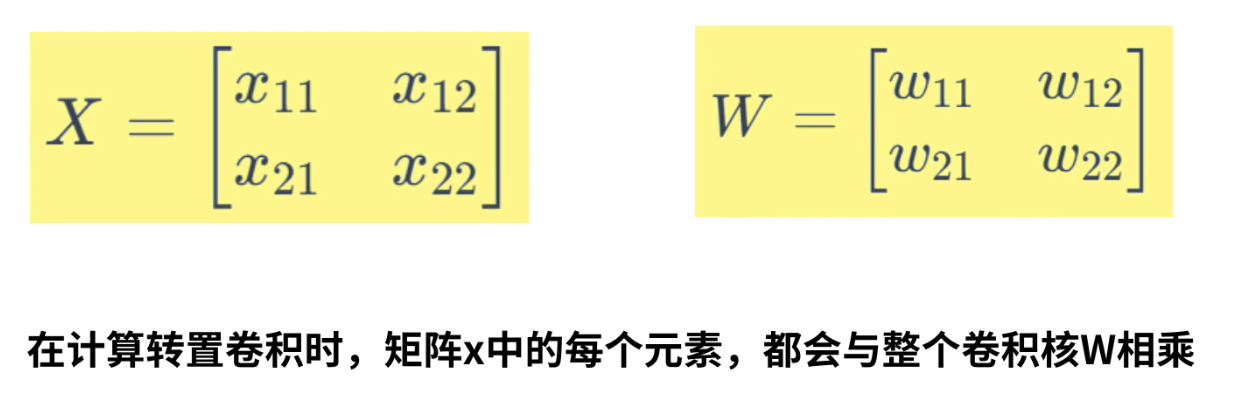

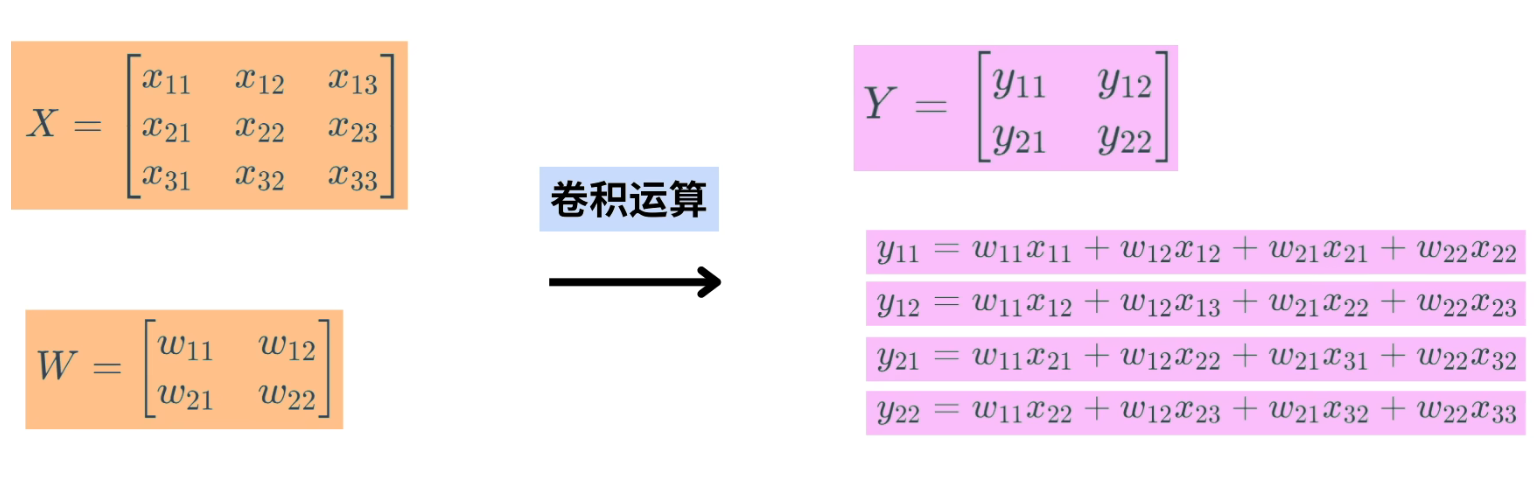

反卷积/转置卷积

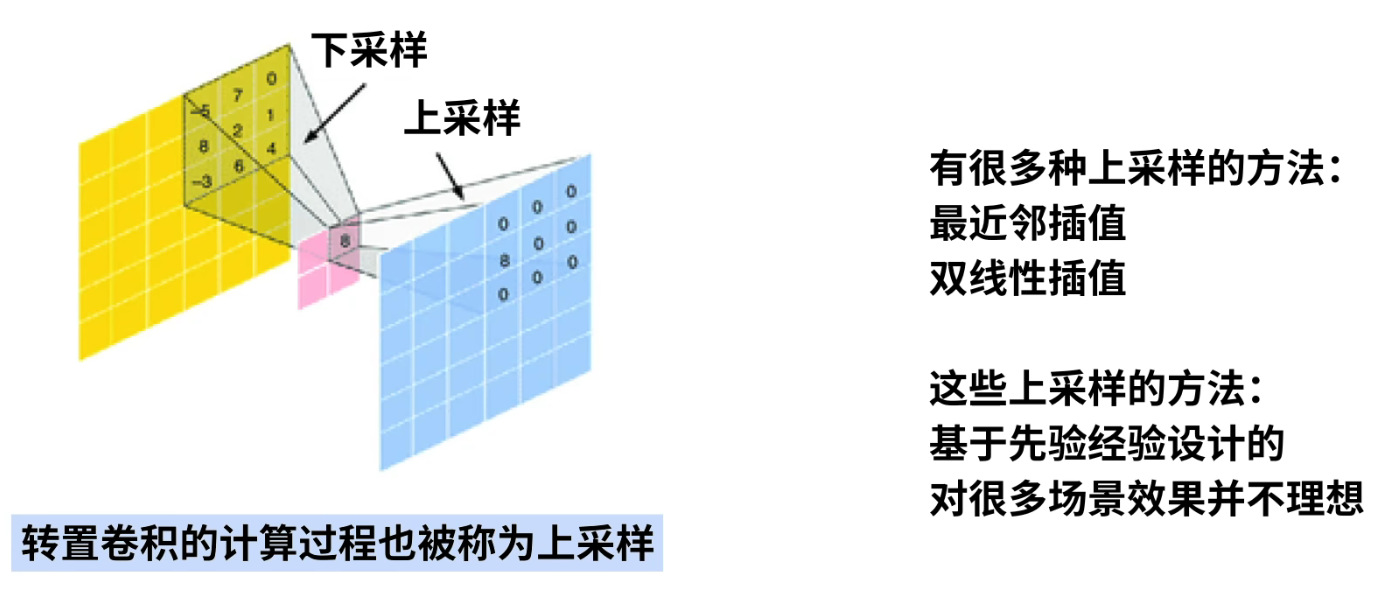

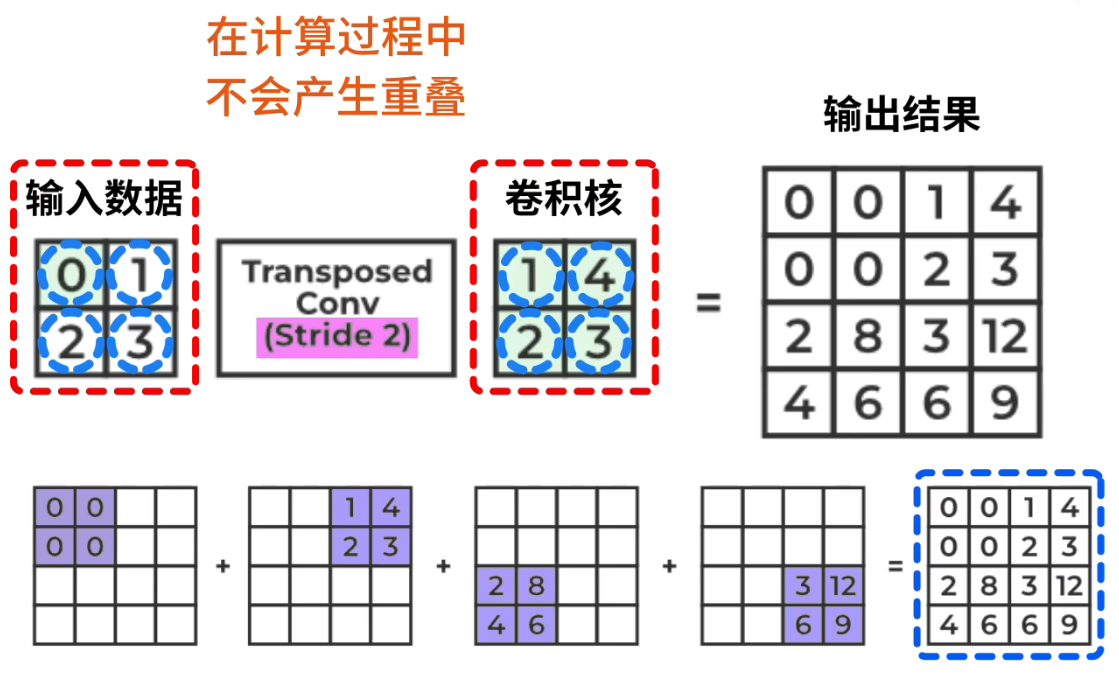

反卷积在深度学习里主要做一件事：把小尺寸特征图放大成大尺寸特征图 ，也就是"可学习上采样"。

它不是把卷积真正"倒回去"，不能把被卷积破坏的像素原样恢复，只是让输出尺寸变大。

我的理解就算，在一个图中发现了某一个人，并不是很明显，经过反卷积明显之后，放大，像是电影那种感觉。

它主要用在这些地方

场景	作用	例子

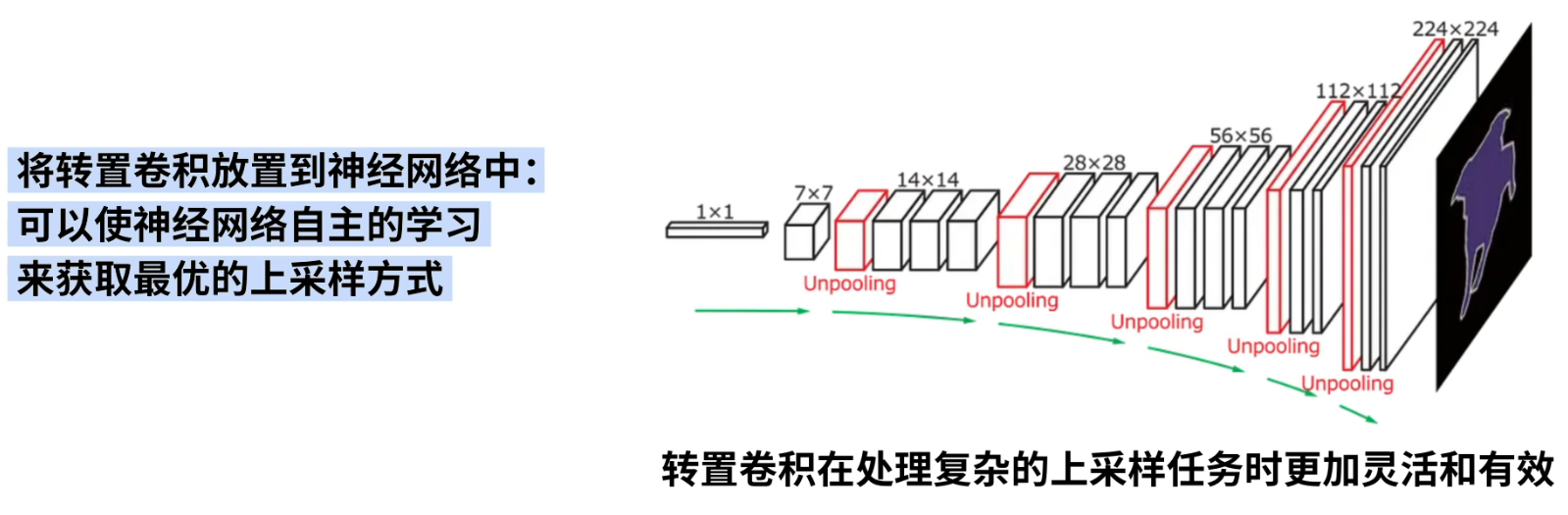

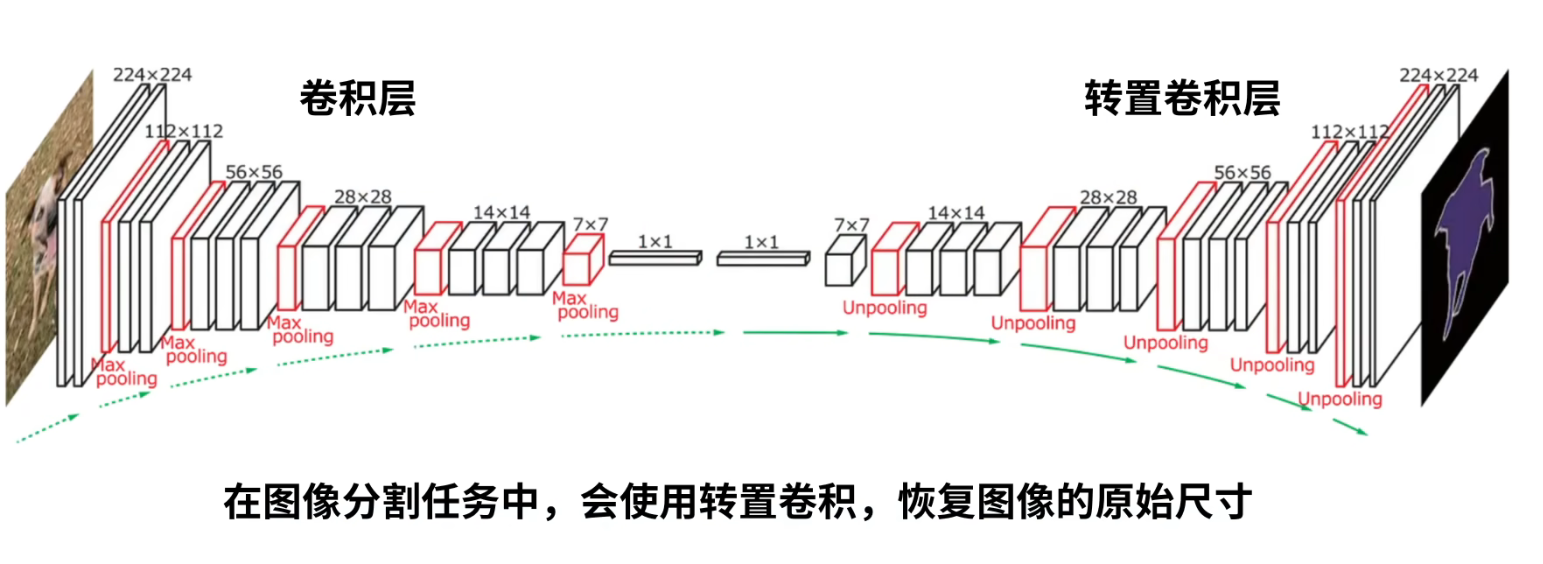

语义分割	把网络压缩后的特征图放大回原图尺寸，做像素级分类	FCN、U-Net 的解码器部分常用它

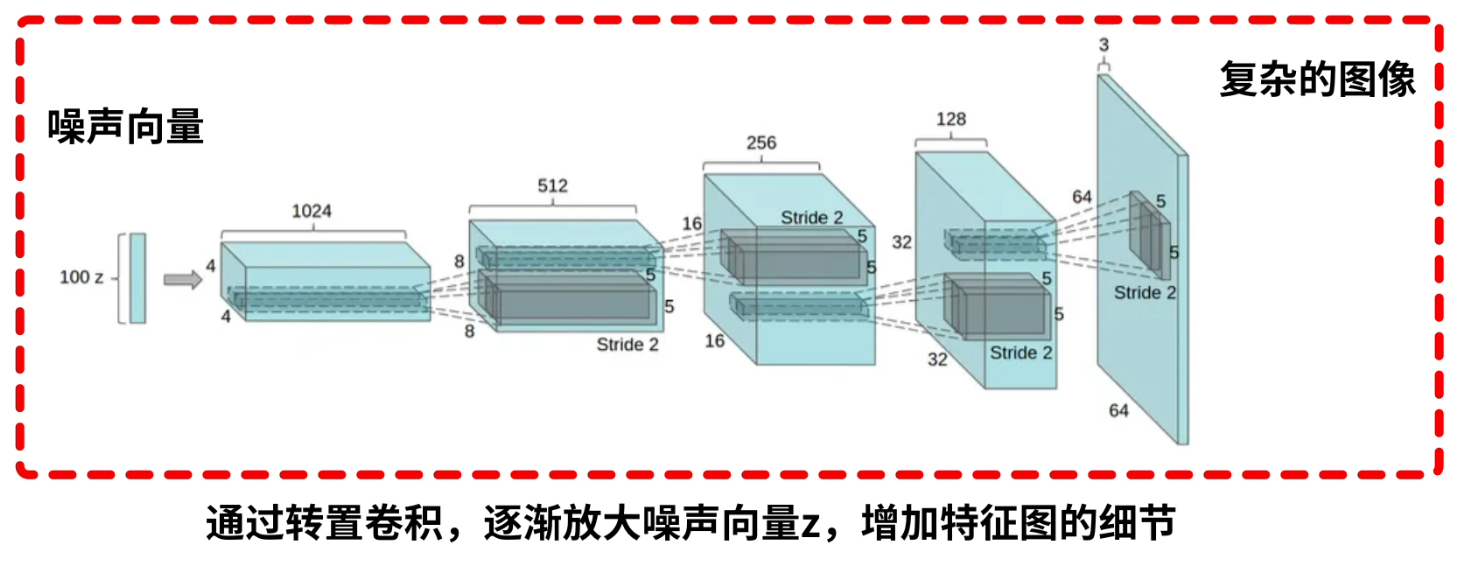

图像生成	把噪声向量或低分辨率特征逐步放大成完整图像	GAN 生成器里常用
超分辨率	把低分辨率图像放大成高分辨率图像	图像放大、细节增强
医学影像	提升 CT、MRI 等影像的分辨率	辅助分割、重建、诊断
特征可视化	把高层特征图还原到像素空间，看网络关注哪里	早期反卷积网络用于可视化
