前言
做嵌入式项目经常需要把较高电压（如 12V、24V）转为稳定 5V 给单片机、外设供电。MP1584EN 是一款非常经典的同步降压 Buck 芯片，输入范围 4.5~28V，最大输出 3A，性价比高，非常适合入门学习开关电源设计。 本文基于立创 EDA，完整拆解 MP1584EN 输出 5V 的原理图，讲解器件选型、参数计算，同时分享 DC-DC 电源 PCB 布局布线核心技巧，学会这一套可以举一反三设计其他 Buck 电路。
一、MP1584EN 芯片简介
MP1584EN 是 MPS 出品高频电流模式同步降压转换器
- 输入电压：4.5V ~ 28V
- 输出电流：最大 3A
- 反馈基准电压：
VFB = 0.8V - 开关频率最高 1.5MHz
- 封装：SOIC-8
优点：内置高低侧 MOS 管，外围器件少，效率高，静态功耗低，广泛用于工控、车载、嵌入式电源。

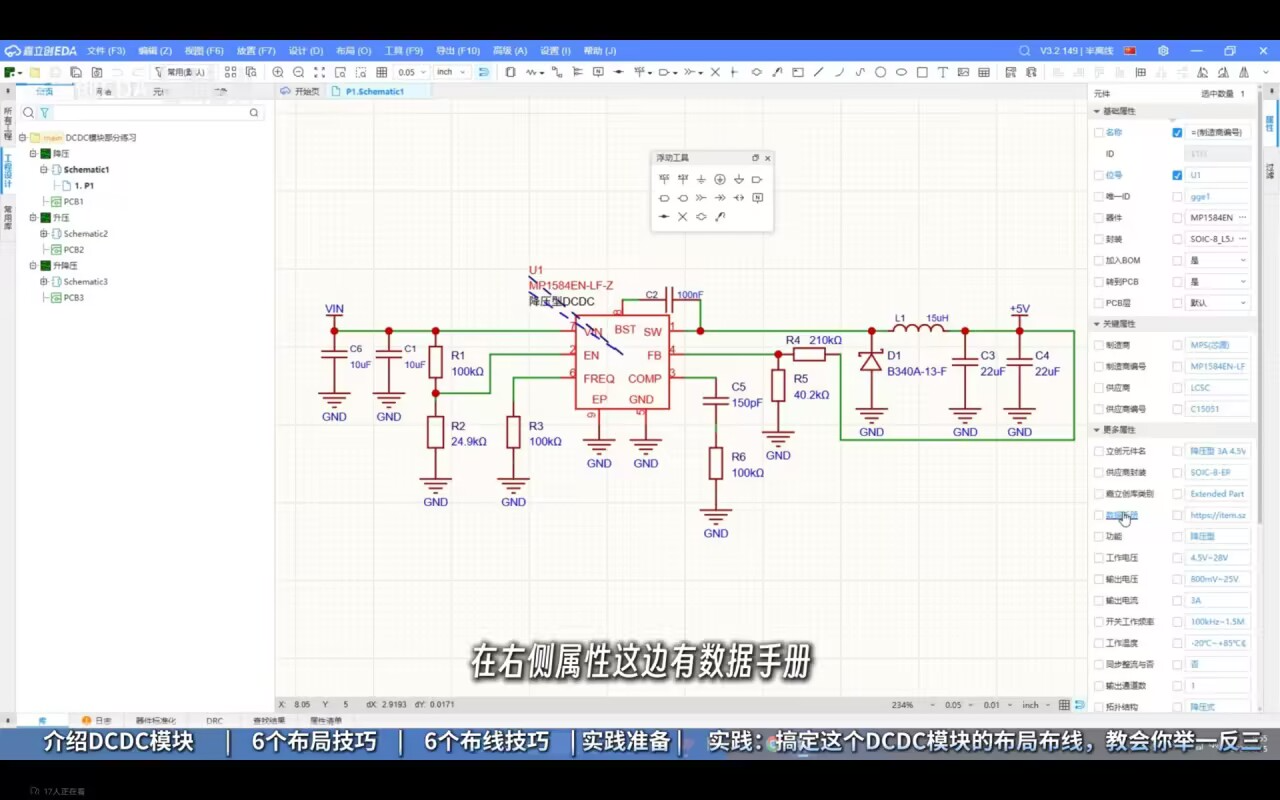

二、原理图完整解析（立创 EDA）
目标输出：+5V
1. 输出电压公式
Buck 可调输出公式：
\(V_{OUT}=V_{FB}\times(1+\frac{R_{上}}{R_{下}})\) \(V_{FB}=0.8V\)，本电路：R4=210kΩ，R5=40.2kΩ 代入计算：
\(V_{OUT}=0.8\times(1+\frac{210}{40.2}) \approx 4.98V\) 约等于 5V，满足设计需求。
2. 引脚与电路模块拆解
- VIN 输入部分
- C1、C6：10μF 输入滤波电容，靠近 VIN 引脚，滤除输入纹波。
- R1、R2：EN 使能分压电阻。EN 引脚阈值约 1.5V，当输入上电后，分压拉高 EN，芯片自动开启；也可以把 EN 单独引出，做软件使能控制。
- R3：FREQ 引脚电阻，用来设置芯片开关频率。
- 芯片核心引脚
- BST：自举引脚，串联 100nF 电容 C2，为芯片内部高端 MOS 管提供驱动电压。
- SW：开关节点，是高频噪声最强的节点，连接电感 L1 和肖特基二极管 D1。
- FB：反馈引脚，接输出分压电阻 R4/R5，采样输出电压，形成闭环稳压。
- COMP：环路补偿引脚，R6、C5 组成 RC 补偿网络，保证电源环路稳定，防止振荡。
- EP：芯片底部散热焊盘，必须接地，增强散热。
- 功率输出回路
- L1：功率电感，取值 15μH，储能元件。SW 导通时电感储能；SW 关断时电感释放能量给负载。
- D1：B340A 肖特基二极管，辅助续流（虽然 MP1584 是同步 Buck，但增加肖特基可以改善轻载性能）。
- C3、C4：22μF 输出滤波电容，滤除输出高频纹波，保证 5V 输出平稳。
三、器件清单汇总
表格
| 位号 | 型号 | 参数 | 作用 |
|---|---|---|---|
| U1 | MP1584EN-LF-Z | SOIC-8 | 降压电源主芯片 |
| L1 | 功率电感 | 15μH | 储能 |
| D1 | B340A | 肖特基二极管 | 续流 |
| C1/C6 | 电容 | 10μF | 输入滤波 |
| C2 | 电容 | 100nF | BST 自举电容 |
| C3/C4 | 电容 | 22μF | 输出滤波 |
| C5 | 电容 | 150pF | 环路补偿电容 |
| R1 | 电阻 | 100kΩ | EN 分压上拉 |
| R2 | 电阻 | 24.9kΩ | EN 分压下拉 |
| R3 | 电阻 | 100kΩ | 频率设置电阻 |
| R4 | 电阻 | 210kΩ | 反馈上分压 |
| R5 | 电阻 | 40.2kΩ | 反馈下分压 |
| R6 | 电阻 | 100kΩ | 补偿电阻 |

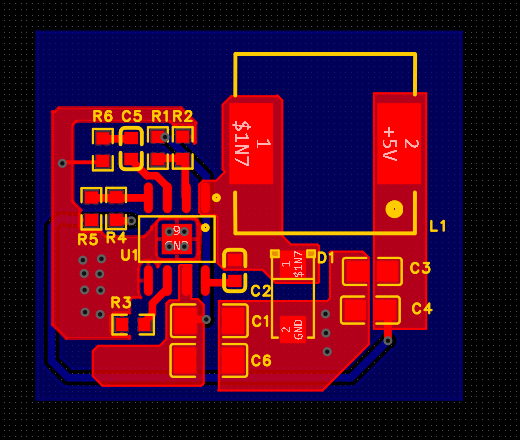

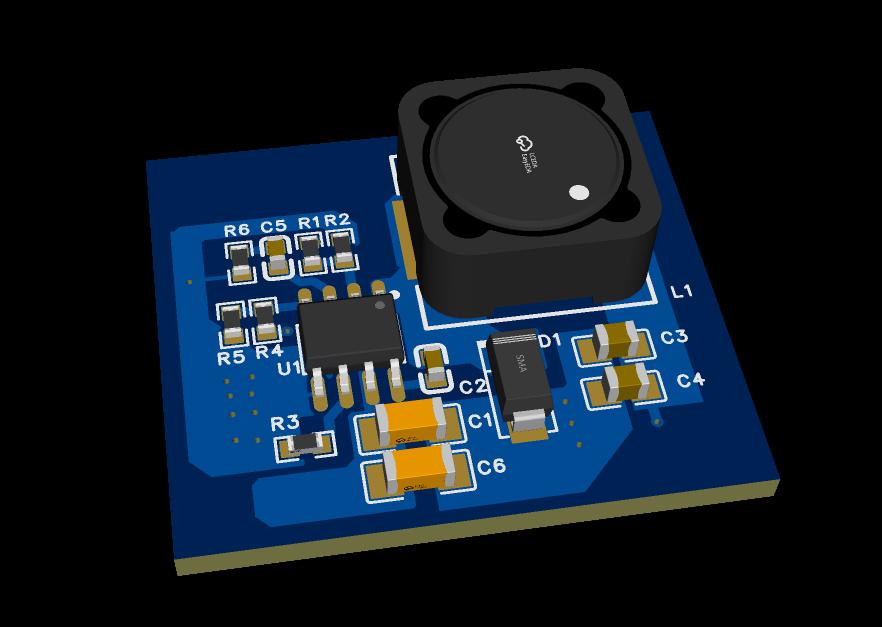

四、DC-DC 电源 PCB 布局核心 6 大技巧（重点！）
开关电源 PCB 布局直接决定电源稳定性、纹波大小、EMI 噪声，是新手最容易踩坑的地方。
- 功率环路最小化原则 输入电容 → VIN → SW → 电感 → 输出电容 → GND，这个大电流功率环路面积一定要尽可能小，走线短而粗，减小高频辐射。
- SW 节点要短，远离反馈线 SW 是高频跳变节点，噪声极强。SW 走线尽量短，不要铺铜，绝对不能把 FB 反馈走线靠近 SW 走线，否则会引入干扰，电源振荡。
- 反馈分压电阻靠近输出端 R4、R5 分压电阻要放在 5V 输出位置，FB 走线直接从分压点拉回芯片 FB 引脚，采样真实输出电压。不要从电感前端采样。
- 电容就近摆放 输入电容紧贴 VIN 与 GND 引脚；自举电容 C2 紧贴 BST 和 SW 引脚；输出电容紧贴电感输出端。
- 散热焊盘 EP 必须打孔接地 MP1584 底部 EP 焊盘，多打接地过孔，连接到底层 GND 平面，提升散热能力。
- 模拟地与功率地单点接地 功率大电流地和反馈、补偿小信号地分开，最后单点汇聚到芯片下方，避免地弹噪声干扰采样。
五、布线 6 条黄金规则
- 功率走线（VIN、SW、5V 输出）加宽，电流越大线宽越粗。
- FB 反馈走线尽量细、短，作为敏感模拟信号线，远离 SW、电感等噪声源。
- 电感下方尽量不要走信号线，电感周围磁场大，容易耦合干扰。
- 大面积铺 GND 铜，GND 平面可以屏蔽噪声，降低阻抗。
- 肖特基二极管 D1 紧贴 SW 节点摆放，缩短续流回路。
- 补偿网络 COMP 的 RC 器件紧贴 COMP 引脚，减少干扰。
六、调试注意事项
- 上电前先做 DRC 检查，确认没有短路；先空载上电，测量输出电压。
- 如果输出电压异常、抖动：优先检查 FB 分压网络、是否 SW 干扰反馈线。
- 如果发热严重：检查功率环路布局，电感选型、输入输出电容容量。
- 纹波过大：检查输出电容，优先陶瓷电容 + 电解 / 钽电容组合。
七、总结
MP1584EN 这个 5V Buck 电路是开关电源入门绝佳案例。原理图本身不难，难点在于 PCB 布局。开关电源和线性 LDO 完全不一样，不是原理图画对就一定能正常工作，功率环路、噪声隔离、地平面处理是核心。 这套设计思路可以迁移到其他 Buck 芯片，如 MP2307、XL4015 等，掌握底层原理，举一反三。
博客文末： 工程文件：立创 EDA 工程可导出，需要的小伙伴可以留言。 欢迎评论区交流开关电源踩坑经历！
