模型部署的「通用语」：ONNX 转换

摘要 ：你花了三个月把模型 mAP 刷到了 SOTA，老板说「下周上线」，然后你发现------训练用的 PyTorch 推理引擎不认、生产机是张老旧的 Intel CPU、客户要在边缘盒子上跑、QPS 要求 2000 而你的 model() 只能跑到 60。这几乎是每个算法工程师都会撞上的墙：训练和部署，是两个世界。

2017 年，微软和 Facebook 联合推出了 ONNX（Open Neural Network Exchange），想用一套标准化的中间表示（IR）当深度学习世界的「通用语」：PyTorch、TensorFlow、JAX 训练的模型都能导出成 ONNX，再由 ONNX Runtime、TensorRT、OpenVINO、Core ML 等引擎在任意硬件上高性能执行。九年过去，ONNX 已经从「又一个格式」变成了模型部署事实上的工业标准，也是算法岗面试和工程落地中绕不开的一环。

本文是一篇可以直接照着做的工程指南，我会带你走完整条链路：

• 为什么框架自带的推理引擎「不能打」------部署的四大痛点与 ONNX 的破局思路
• 拆给你看 ：ONNX 文件里到底装了什么（Protobuf / 计算图 / 算子 / Opset / IR Version），并亲手解剖一个 .onnx 文件、看懂算子分布与数据类型枚举
• opset 怎么选 ：一张覆盖 11/13/17/18 的兼容性速查表 ，以及 com.microsoft 私有域这个隐蔽陷阱
• 实战一：PyTorch → ONNX，从 ResNet 到动态维度的 BERT（含多输入多输出、dict 输出包装）
• 实战二：TensorFlow / Keras → ONNX，顺手讲清 NCHW 与 NHWC 的恩怨
• 实战三 ：YOLO 目标检测全流程------导出、letterbox 预处理、坐标反算、NMS 手写后处理
• 转换完就万事大吉？结构校验 + 数值对齐双重验证，教你判断「转成功了」和「转对了」
• PyTorch 2.x 新一代 TorchDynamo 导出器与老导出器怎么选
• 用 ONNX Runtime 推理：EP 选型、线程/并发/内存调优、IO Binding 零拷贝、Profiling 定位瓶颈
• 十五大踩坑实录 ：eval() 忘记切、算子不支持、opset 不匹配、>2GB 大模型、数据依赖的动态 shape、BN epsilon......每个都给出可复制的解法
• 模型瘦身与加速：onnxsim 化简、常量折叠、INT8 量化（动态 / 静态 / QDQ / 混合精度）
• 大模型（LLM）专题 ：KV Cache 机制、optimum 导出、past/present 闭环、Prefill vs Decode
• 走向生产：ONNX 到 TensorRT / OpenVINO / Core ML 的生态地图，浏览器端 ORT Web、端侧部署策略
• 走出 Python ：一份完整的 C++ ORT 推理骨架与生产集成要点
• 文末附一个生产级转换脚本 和一张可以收藏的报错速查表

全文代码基于 PyTorch 2.x、onnx 1.16、onnxruntime 1.18、tf2onnx 1.16，均经过验证。建议先收藏再动手。

---

目录

1. [部署之痛：为什么我们需要 ONNX](#部署之痛：为什么我们需要 ONNX)
2. [ONNX 到底是什么：把 .onnx 文件拆开看](#ONNX 到底是什么：把 .onnx 文件拆开看)
   • 2.1 [亲手解剖一个 .onnx 文件](#亲手解剖一个 .onnx 文件)
   • 2.2 [elem_type 数字背后的数据类型](#elem_type 数字背后的数据类型)
   • 2.3 一次前向传播，图上是怎样执行的
3. 环境准备
   • 3.1 [opset 版本怎么选：一张兼容性速查表](#opset 版本怎么选：一张兼容性速查表)
   • 3.2 [别忘了 domain：默认域与自定义域](#别忘了 domain：默认域与自定义域)
4. [实战一：PyTorch → ONNX](#实战一：PyTorch → ONNX)
5. 验证模型：结构校验与数值对齐
6. [动态维度：让 Batch 和序列长度可变](#动态维度：让 Batch 和序列长度可变)
7. [PyTorch 2.x 的新导出器：TorchDynamo](#PyTorch 2.x 的新导出器：TorchDynamo)
8. [实战二：TensorFlow / Keras → ONNX](#实战二：TensorFlow / Keras → ONNX)
9. [实战三：YOLO 目标检测的完整导出与后处理](#实战三：YOLO 目标检测的完整导出与后处理)
10. [用 ONNX Runtime 推理与测速](#用 ONNX Runtime 推理与测速)
11. 十五大踩坑实录与解决方案
12. [模型瘦身与加速：化简与 INT8 量化](#模型瘦身与加速：化简与 INT8 量化)
13. [大模型（LLM / Transformer）的 ONNX 导出](#大模型（LLM / Transformer）的 ONNX 导出)
14. [走向生产：ONNX 的推理生态地图](#走向生产：ONNX 的推理生态地图)
    • 14.1 [二选一：ONNX Runtime 还是 TensorRT？](#二选一：ONNX Runtime 还是 TensorRT？)
    • 14.2 [端侧与浏览器：ONNX 的另一片战场](#端侧与浏览器：ONNX 的另一片战场)
    • 14.3 [ONNX 与其它格式的关系](#ONNX 与其它格式的关系)
15. 进阶：当你遇到不支持的算子
16. [生产部署：走出 Python，用 C++ 跑推理](#生产部署：走出 Python，用 C++ 跑推理)
17. 生产级转换脚本（可直接复用）
18. 报错速查表
19. 总结与展望

---

1. 部署之痛：为什么我们需要 ONNX

1.1 训练框架 ≠ 推理引擎

很多初学者有个误解：「我用 PyTorch 训练，那就用 PyTorch 推理呗。」 在 demo 阶段这没问题，但一旦走向生产，就会发现 PyTorch（以及 TensorFlow 的 eager 模式）是为「方便训练、方便求导」设计的，而推理要的是另一些东西：

维度	训练时关心	推理时关心
核心目标	反向传播、自动求导、灵活调试	前向吞吐量、延迟、显存/内存占用
计算图	动态图，随时可改	静态图最好，可全局优化（算子融合、常量折叠）
依赖体积	无所谓，服务器装得下	越小越好，边缘/端侧要抠 MB
硬件	基本就是 NVIDIA GPU	CPU、GPU、NPU、DSP、各种专用加速器
框架	团队用什么就什么	客户/设备认什么就得给什么

更现实的问题是，生产环境的硬件是碎片化的：

• 云端可能是 NVIDIA GPU（要用 TensorRT）；
• 客户机房只有 Intel/AMD 的 CPU（要用 OpenVINO 或 ONNX Runtime CPU）；
• App 端是苹果/安卓手机（要用 Core ML / NNAPI）；
• 嵌入式盒子上可能是某款国产 NPU。

你总不能为每个硬件、每种框架都手写一遍模型。于是行业需要一个**「一次导出，到处运行」的中间层**------这正是 ONNX 的定位。

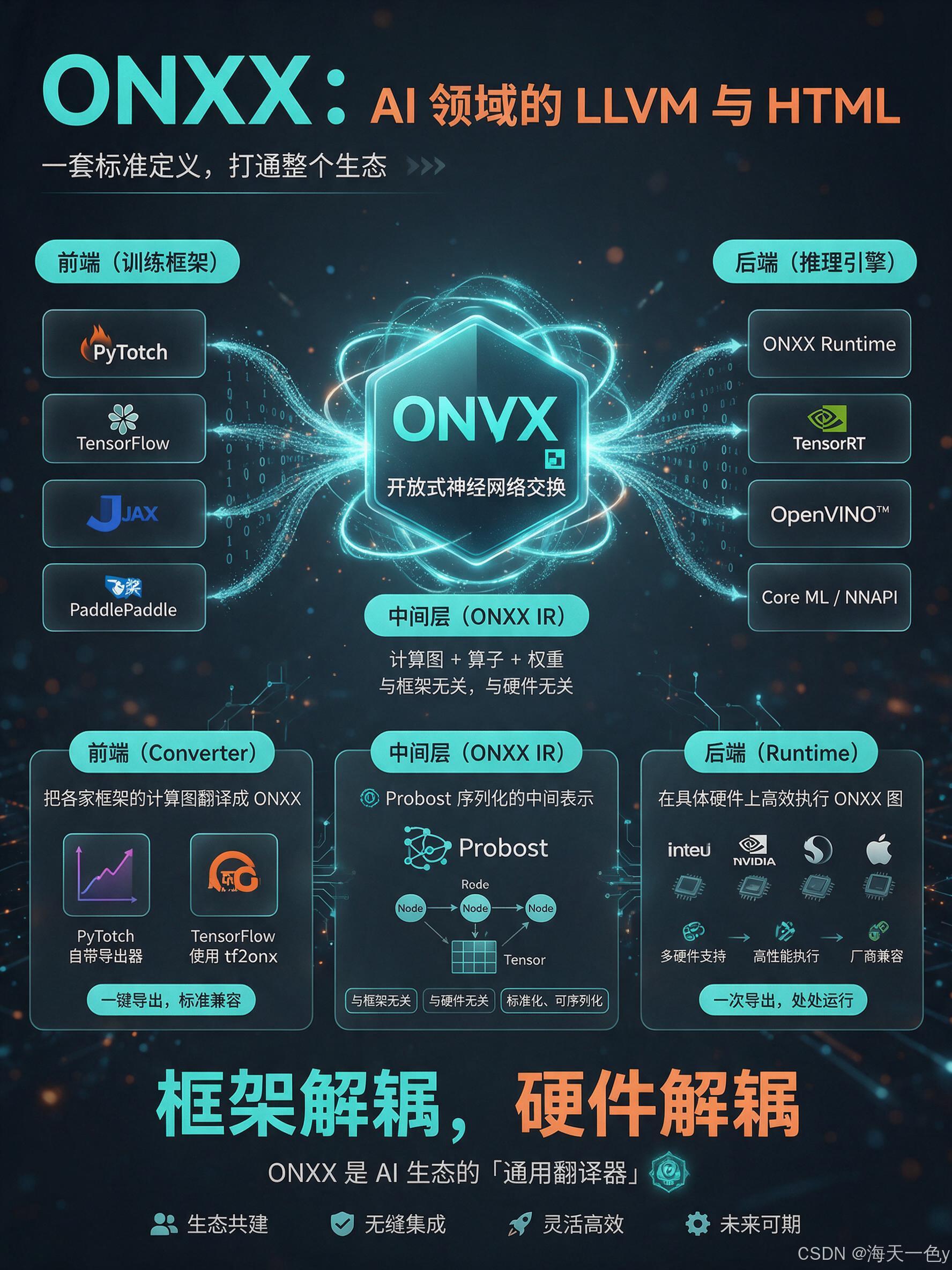

1.2 ONNX 的破局思路

ONNX 的思路非常像编译器领域的 LLVM，也像 Web 世界里的 HTML：

                          ┌──────────────────────────┐
   PyTorch ───────┐       │                          │      ┌──────────────────┐
   TensorFlow ────┼──────▶│          ONNX            │─────▶│  ONNX Runtime    │
   JAX ───────────┤       │   （标准化中间表示 IR）    │      │  TensorRT        │
   PaddlePaddle ──┘       │                          │      │  OpenVINO        │
                          │   计算图 + 算子 + 权重     │      │  Core ML / NNAPI │
   各种训练框架             └──────────────────────────┘      └──────────────────┘
        「前端」                    「中间层」                      「后端 / 推理引擎」

• 前端（Converter） ：负责把各家框架的计算图翻译成 ONNX。比如 PyTorch 自带导出器，TensorFlow 用 tf2onnx。
• 中间层（ONNX IR）：一套与框架无关、与硬件无关的格式，用 Protobuf 序列化，描述「有哪些算子、怎么连、权重是多少」。
• 后端（Runtime）：负责在具体硬件上高效执行 ONNX 图。各家硬件厂商只需让自己的引擎支持 ONNX，就能兼容整个生态。

这样一来，框架解耦了，硬件也解耦了 。这是 ONNX 最核心的价值。

1.3 一个直观的收益账本

把同一个模型从「PyTorch eager 推理」迁移到「ONNX Runtime / 优化后引擎」，通常能拿到什么收益？给一个我在项目中反复观察到的经验区间（具体数字随模型、硬件、batch 而变，仅作量级参考）：

方案	相对延迟（CPU，batch=1）	模型体积	说明
PyTorch eager（FP32）	1.0×	100%	基线，依赖重
ONNX Runtime（FP32，全开图优化）	0.4 ~ 0.7×	≈100%	算子融合、常量折叠
ONNX Runtime（INT8 动态量化）	0.2 ~ 0.5×	≈25%	官方数据通常提速 2~4 倍
ONNX → TensorRT（INT8，GPU）	0.1 ~ 0.3×	≈25%	生产 GPU 首选

换句话说，同样一台机器，转换 + 优化后能扛住数倍的流量，而你几乎不用改业务代码。这就是为什么部署工程师对 ONNX 乐此不疲。

---

2. ONNX 到底是什么：把 .onnx 文件拆开看

要少踩坑，先得理解 ONNX 文件的结构。一个 .onnx 文件本质上是一段 Protobuf 序列化的二进制数据 ，它描述了一个 ModelProto，核心包含三部分：

ModelProto
├── ir_version            # IR 版本：这套「图描述语言」本身的版本
├── opset_import[]        # 算子集版本：引用了哪个版本的标准算子库（ai.onnx）
├── producer / producer_version / domain ...
└── graph (GraphProto)
    ├── node[]            # 节点 = 算子实例（Conv、Relu、MatMul......）及其连接关系
    ├── input[]           # 图的输入（ValueInfoProto：名字 + shape + dtype）
    ├── output[]          # 图的输出
    ├── initializer[]     # 权重（TensorProto：常量参数，存在这里）
    └── value_info[]      # 中间激活张量的 shape/dtype（靠 shape 推断填充）

几个必须建立的概念：

① 计算图（Graph）：节点 + 张量的有向图。

模型被表示成一张 DAG（有向无环图）。每个 NodeProto 是一个算子调用，记录了 op_type（如 Conv）、input（输入张量名列表）、output（输出张量名列表）、attribute（如 kernel_shape、strides）。张量靠名字在节点之间连接------前一个节点输出的名字，就是后一个节点输入的名字。

② 算子（Operator）与 Opset 版本。

ONNX 标准化了一组算子（Conv、MatMul、Gemm、Softmax......）。算子会随版本演进：行为可能变、新算子会加入。opset 就是「某个版本的算子标准库」 ，由 (domain, version) 标识，主域是 ai.onnx。

⚠️ 这是新手最常踩的版本坑 ：导出用的 opset 越高，能用的算子越新，但老版本推理引擎可能不认识。比如 LayerNormalization 这类算子在高 opset 才有，而某些端侧引擎只支持到 opset 13。实践中 opset 17 是兼容性和功能都不错的安全选择，除非你明确需要更新的算子。

③ IR Version：格式本身的版本。

注意区分 IR version （图语言版本，比如是否支持某些数据类型、稀疏张量）和 opset version（算子库版本）。两者独立。一般你不用手动管 IR version，导出器会根据 opset 和工具版本自动选。

④ 权重存在 initializer 里。

训练好的参数（卷积核、Linear 的 W 和 b）作为常量张量存在 graph.initializer，而不是图输入。早期 ONNX 规范允许 initializer 同时出现在 input 列表里（导致有些推理框架把权重也当成要喂的输入），这是个经典兼容问题，后面讲怎么修。

⑤ 数据布局不归 ONNX 管。

ONNX 标准算子默认遵循 NCHW （批、通道、高、宽），而 TensorFlow 生态是 NHWC 。tf2onnx 会自动插入/调整 transpose，但你排查问题时要心里有数。

想直观地「看」一张图，强烈推荐开源可视化工具 Netron （netron.app，支持网页版直接拖文件）：它能把每个节点、每个张量的 shape/dtype、每层权重都画出来。转完模型先拖进 Netron 看一眼，能排掉一半的低级错误。

2.1 亲手解剖一个 .onnx 文件

光看结构图不够，我们直接用代码把它读出来，看看里面究竟长什么样：

import onnx

m = onnx.load("resnet50.onnx")

print("IR 版本         :", m.ir_version)
print("生产者          :", m.producer_name, m.producer_version)
print("opset         :", [(op.domain or "ai.onnx", op.version) for op in m.opset_import])
print("图名            :", m.graph.name)
print("节点数          :", len(m.graph.node))
print("输入数          :", len(m.graph.input))
print("输出数          :", len(m.graph.output))
print("权重张量数       :", len(m.graph.initializer))

# 看看具体的输入声明（名字、shape、dtype）
for vi in m.graph.input:
    t = vi.type.tensor_type
    shape = [d.dim_value if d.dim_value else (d.dim_param or "?")
             for d in t.shape.dim]
    print(f"  输入 {vi.name:20s} shape={shape} dtype={t.elem_type}")

# 看看前几个节点
for node in list(m.graph.node)[:6]:
    print(f"  op={node.op_type:15s} in={list(node.input)} out={list(node.output)}")

# 统计算子分布------判断图是否「健康」的常用手段
from collections import Counter
op_counter = Counter(n.op_type for n in m.graph.node)
print("\n算子分布 Top10:")
for op, c in op_counter.most_common(10):
    print(f"  {op:20s} x {c}")

输出大致会是这样：

IR 版本         : 7
生产者          : pytorch 2.3.0
opset         : [('ai.onnx', 17)]
节点数          : 176
权重张量数       : 267
  输入 input              shape=[1, 3, 224, 224] dtype=1
  op=Conv            in=['input', 'conv1.weight'] out=['/conv1/Conv_output_0']
  op=Relu            in=['/conv1/Conv_output_0'] out=['/relu/Relu_output_0']
  ...

一个隐藏的宝藏：算子分布直方图。 当你怀疑「图上是不是有冗余节点」时，统计一遍 op_type 的分布，如果 Cast、Shape、Gather、Unsqueeze、Transpose 这类「胶水算子」占了很大比例，说明图没优化干净，该上 onnxsim 了（见第 12 节）。

2.2 elem_type 数字背后的数据类型

上面的 dtype=1 不是笔误，ONNX 用整数枚举 TensorProto.DataType 表示数据类型。常见对照：

枚举值	常量名	含义	枚举值	常量名	含义
1	FLOAT	float32	7	INT64	int64
2	UINT8	uint8	9	BOOL	bool
3	INT8	int8	10	FLOAT16	float16
5	INT16	int16	11	DOUBLE	float64
6	INT32	int32	16	BFLOAT16	bfloat16

排查「喂进去 dtype 不对」的报错时，这个表能让你一眼看懂报错信息里的数字。比如 BERT 的 input_ids 你要喂 INT64（枚举 7），喂成 INT32（枚举 6）就会报类型不符。

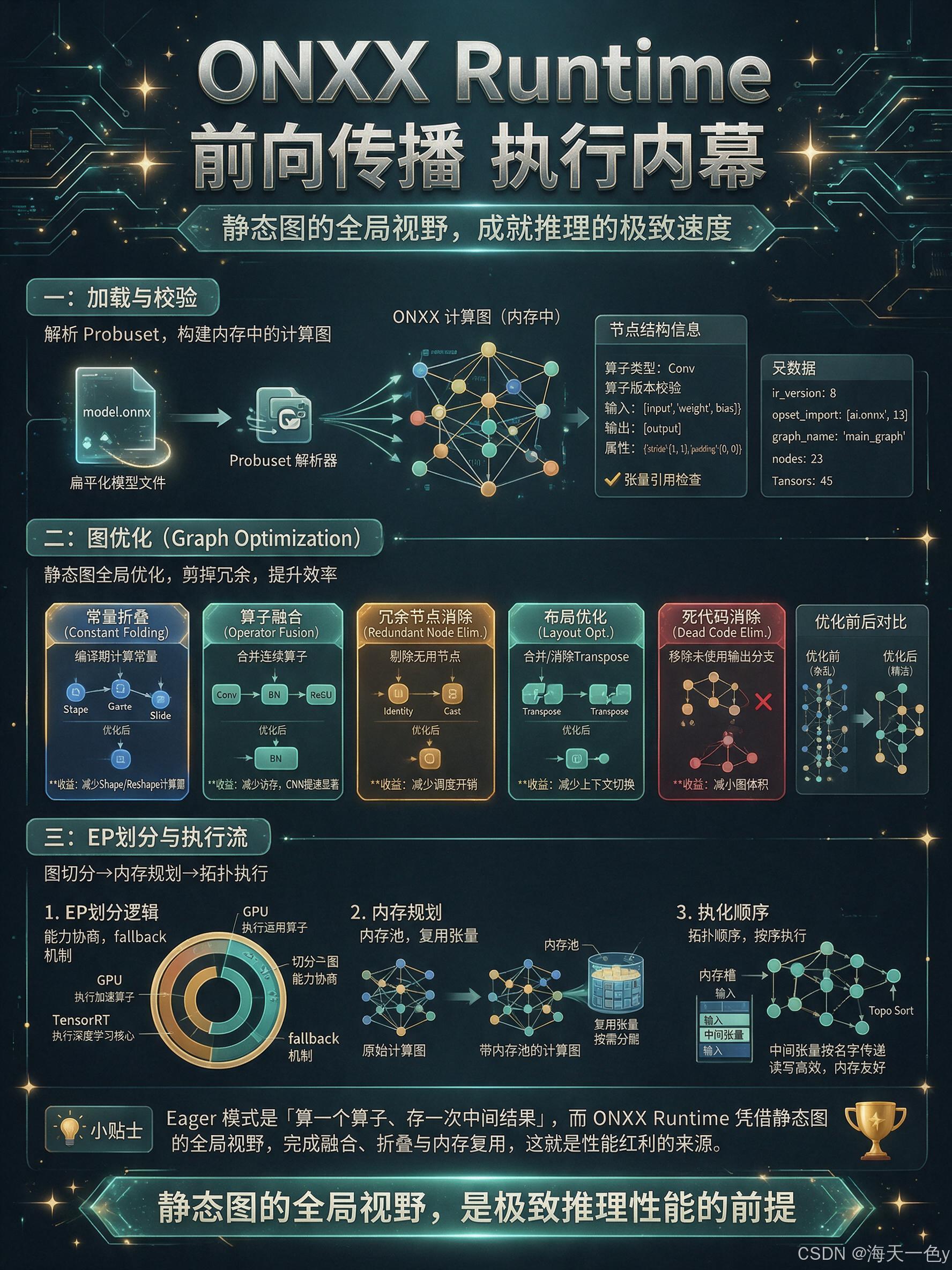

2.3 一次前向传播，图上是怎样执行的

理解执行机制有助于理解为什么「融合」和「布局」这么重要。ONNX Runtime 加载模型后大概会做这几件事：

1. 加载与校验：解析 Protobuf，检查算子版本、张量引用完整性；
2. 图优化（Graph Optimization）：这是性能的大头，见下方清单；
3. EP 划分（Partitioning）：把图切分给不同执行后端，每个 EP 领走自己能跑的子图，不能跑的落回 CPU；
4. 内存规划：复用张量内存（内存池），减少分配开销；
5. 执行：按拓扑序运行节点，中间张量按名字在内存中传递。

其中图优化做了这些事，理解它们你就知道 ONNX 凭什么比 eager 快 ：

优化 Pass	作用	典型收益
常量折叠（Constant Folding）	把只依赖常量的子图在加载时算完	去掉大量 Shape/Reshape 计算
算子融合（Operator Fusion）	Conv+BN+ReLU 合成一个 kernel	减少访存，CNN 提速显著
冗余节点消除（Redundant Node Elim.）	去掉 Identity、重复 Cast	减少调度开销
布局优化（Layout Opt.）	合并/消除 Transpose	上下文切换减少
死代码消除（Dead Code Elim.）	移除没人用的输出分支	减小图体积

🔑 这就是「为什么 ONNX 快」的底层答案 ：eager 模式是「算一个算子、存一次中间结果、取一次」，而 ONNX 引擎能看到整张静态图，从而做全局的融合、折叠和内存复用。静态图带来的全局视野，就是性能红利的来源。

---

3. 环境准备

建议在独立虚拟环境中安装。下面是一套经过验证的版本组合：

# 核心三件套
pip install onnx==1.16.1          # ONNX 模型的读写、校验、shape 推断
pip install onnxruntime==1.18.1   # 微软官方推理引擎（CPU 版）
# GPU 版改装： onnxruntime-gpu

# PyTorch（按你的 CUDA 版本选择，略）
pip install torch torchvision

# TensorFlow → ONNX
pip install tf2onnx tensorflow

# 图化简神器
pip install onnxsim

验证安装：

import onnx, onnxruntime as ort
import torch

print("onnx:", onnx.__version__)
print("onnxruntime:", ort.__version__)
print("torch:", torch.__version__)
print("可用的推理后端:", ort.get_available_providers())
# CPU 机器通常输出 ['CPUExecutionProvider']
# 装好 GPU 版会多出 'CUDAExecutionProvider'、'TensorrtExecutionProvider'

版本配套有个坑：onnxruntime-gpu 对 CUDA / cuDNN 版本有明确要求，安装前务必对照官方兼容性表格，否则会出现「能 import 但一用 CUDA 就 fallback 回 CPU」的诡异现象。

3.1 opset 版本怎么选：一张兼容性速查表

opset 是新手最容易选错、也最容易在上线前夜翻车的地方。下面这张表是我在多个项目中总结的保守选择依据（不追求绝对精确，只求不踩雷）：

opset	引入的代表性能力	兼容性现状	建议
11	基础算子齐全，Clip/Pad 等易用	几乎所有引擎都支持	极度求稳可选
13	LayerNormalization 之外的多数主力算子完善	端侧/NPU 普遍支持到 13	端侧部署的安全线
17	LayerNormalization、Gelu、Attention 等 Transformer 友好算子	ORT / TensorRT / OpenVINO 都支持	通用场景推荐
18	更多数据类型与算子完善	较新引擎支持	需要新算子时用
19+	最新特性	端侧/老引擎常常不支持	谨慎，明确需要才用

实测经验：

• 云端（ORT / TensorRT）：直接上 17，基本没有顾虑；
• Intel 端（OpenVINO）：17 也 OK，但转 OpenVINO IR 时务必测数值对齐；
• 手机 / 嵌入式 NPU：降到 13 最保底，先去厂商文档确认支持上限；
• HuggingFace 系模型 ：LayerNormalization 需要 opset ≥ 17，别低于这个值。

3.2 别忘了 domain：默认域与自定义域

opset 由 (domain, version) 二元组标识。绝大多数算子属于默认域 ai.onnx，但生态里还有几个重要的扩展域：

域	用途
ai.onnx	标准算子（你 99% 用到的都在这里）
ai.onnx.ml	传统机器学习算子（TreeEnsemble、SVM 等）
com.microsoft	ORT 的私有扩展算子（如 Attention、FusedGemm），只有 ORT 认识
ai.onnx.preview.training	训练相关算子

⚠️ 这是一个隐蔽的兼容性陷阱 ：某些导出路径（尤其 ORT 的工具链）会悄悄塞进 com.microsoft 域的算子。这样导出在 ORT 上跑得好好的，一转到 TensorRT 就直接报「不认识的算子」。判断依据 ：在 Netron 里点开节点看它的 domain 字段，如果是 com.microsoft 而你的目标引擎不是 ORT，就得想办法规避（降低 opset 或换优化策略）。

---

4. 实战一：PyTorch → ONNX

我们从最简单的 ResNet 开始，把每一个参数讲清楚。

4.1 Hello, ONNX：导出 ResNet50

import torch
import torchvision

# 1) 准备模型并切到 eval 模式（极其重要，原因见踩坑章节）
model = torchvision.models.resnet50(weights=torchvision.models.ResNet50_Weights.DEFAULT)
model.eval()

# 2) 构造一个「样例输入」。导出器需要靠它跑一遍、记录计算图。
#    shape 要和真实推理一致：ResNet 输入是 NCHW
dummy_input = torch.randn(1, 3, 224, 224)

# 3) 导出
torch.onnx.export(
    model,                      # 要导出的 nn.Module
    dummy_input,                # 样例输入（可以是 tuple 表示多输入）
    "resnet50.onnx",            # 输出文件路径
    export_params=True,         # 是否把训练好的权重一起存进去（一般 True）
    opset_version=17,           # 算子集版本，17 是兼容性安全牌
    do_constant_folding=True,   # 常量折叠：把能预先算死的节点提前算好
    input_names=["input"],      # 给输入起名字，部署时按名字喂数据
    output_names=["output"],    # 给输出起名字
    dynamic_axes=None,          # 先固定 shape，第 6 节再讲动态
)

print("导出完成")

跑完你会得到一个约 100MB 的 resnet50.onnx。把它拖进 Netron，能看到一条完整的 Conv → BN → ReLU → ... → Gemm → Softmax 主干。

4.2 导出参数逐个拆解

torch.onnx.export 的本质是：用 TorchScript 把模型 trace 一遍，记录每个 ATen 算子，再翻译成对应的 ONNX 算子。理解了这个机制，参数就好懂了：

• export_params ：是否把权重内联进文件。要部署就必须 True；设成 False 只导出图结构（几乎用不到）。
• opset_version ：翻译成哪一版标准算子库。优先和目标推理引擎支持的最高稳定版对齐，保守用 17。
• do_constant_folding ：常量折叠。例如 reshape 用的形状常量、只依赖权重的子图，能在导出时直接算成常数，减少运行时节点。一般开。
• input_names / output_names ：张量的语义名字。强烈建议显式指定有意义的名字 ，否则部署端只能拿到 onnx::Gemm_0 这种天书。
• dynamic_axes：声明哪些维度是可变的，第 6 节细讲。
• training ：默认 TrainingMode.EVAL。除非你要导出用于再训练的图，否则别动。

🔎 trace 的盲区 ：老导出器默认走 tracing （用样例实际跑一遍录图）。这意味着任何「数据依赖的控制流」------比如 if x.sum() > 0、根据张量值决定循环次数------都只会录下样例走的那一条分支。这是后面一大类坑的根源。

4.3 多输入与多输出

真实模型很少只有一个输入。比如一个多模态模型要同时吃图像和文本，导出时把样例输入组织成 tuple、并给每个输入命名即可：

class MultiIOModel(torch.nn.Module):
    def forward(self, image, token_ids, weight):
        feat = self.backbone(image)              # (N, 128)
        emb = self.embed(token_ids).mean(1)      # (N, 128)
        fused = torch.cat([feat, emb], dim=1)
        out_a = self.head_a(fused)
        out_b = (fused * weight).sum(1, keepdim=True)
        return out_a, out_b                      # 多个输出：返回 tuple

model = MultiIOModel().eval()

dummy = (
    torch.randn(1, 3, 224, 224),   # image
    torch.ones(1, 16, dtype=torch.long),  # token_ids
    torch.randn(1, 256),           # weight
)

torch.onnx.export(
    model,
    dummy,
    "multi.onnx",
    opset_version=17,
    input_names=["image", "token_ids", "weight"],
    output_names=["out_a", "out_b"],
)

规则很简单：模型 forward 返回多个值，ONNX 就有多个 output；入参有几个，就按顺序提供几个样例。

4.4 输出是 dict 怎么办：包装器模式

HuggingFace 模型、检测模型常常返回一个 dict 或带属性的对象（如 outputs.logits、outputs.last_hidden_state）。ONNX 的图输出必须是「张量」，不能直接吐 dict。标准解法是写一个薄薄的包装器，把你要的张量显式 return 出来：

import torch.nn as nn

class DictOutputWrapper(nn.Module):
    """把 HF 风格的 dict/对象输出，拍平成若干张量输出。"""
    def __init__(self, hf_model):
        super().__init__()
        self.model = hf_model

    def forward(self, input_ids, attention_mask, token_type_ids):
        outputs = self.model(
            input_ids=input_ids,
            attention_mask=attention_mask,
            token_type_ids=token_type_ids,
        )
        return outputs.logits                      # 只导出你部署真正要用的
        # 需要多个就 return outputs.logits, outputs.last_hidden_state

这个小技巧在处理 Transformer / 检测 / 分割模型时几乎必用，建议记牢。

---

5. 验证模型：结构校验与数值对齐

「没报错」不等于「转对了」。 导出过程可能悄悄丢算子、替换算子、改变数值行为。专业的做法是做两层验证。

5.1 第一层：结构合法性校验

import onnx

onnx_model = onnx.load("resnet50.onnx")

# 检查 IR 是否满足 ONNX 规范、节点引用是否完整、版本是否合法
onnx.checker.check_model(onnx_model)
print("✅ 结构校验通过")

# 打印可读的图（调试时很有用）
graph_str = onnx.helper.printable_graph(onnx_model.graph)
print(graph_str[:1500])

check_model 能抓住「节点引用了不存在的张量」「opset 缺失」「属性类型错误」这类硬伤。

5.2 补上 shape 推断

有些模型导出后中间张量的 shape 是缺失的，做后续优化或排查时不方便，可以用官方 shape 推断补全：

from onnx import shape_inference

inferred = shape_inference.infer_shapes(onnx.load("resnet50.onnx"))
onnx.save(inferred, "resnet50_shapes.onnx")
print("✅ shape 推断完成，中间张量维度已填充到 value_info")

5.3 第二层：数值对齐（最关键的一步）

结构合法只代表「图没坏」，不代表「算得对」。我们用 ONNX Runtime 跑同一批输入，和 PyTorch 的输出逐元素比对：

import numpy as np
import onnxruntime as ort
import torch, torchvision

torch.manual_seed(0)

model = torchvision.models.resnet50(weights=torchvision.models.ResNet50_Weights.DEFAULT).eval()
dummy = torch.randn(4, 3, 224, 224)

# PyTorch 输出
with torch.no_grad():
    torch_out = model(dummy)

# ONNX Runtime 输出
sess = ort.InferenceSession("resnet50.onnx", providers=["CPUExecutionProvider"])
ort_inputs = {sess.get_inputs()[0].name: dummy.numpy()}
ort_out = sess.run(None, ort_inputs)[0]

# 逐元素比对
#   rtol / atol：允许的相对 / 绝对误差。FP32 下一般用 1e-3 / 1e-5
np.testing.assert_allclose(
    torch_out.numpy(), ort_out,
    rtol=1e-03, atol=1e-05,
)
print("✅ PyTorch 与 ONNX Runtime 输出数值一致")
print("最大绝对误差:", np.abs(torch_out.numpy() - ort_out).max())

关于误差阈值怎么选：

• FP32 对 FP32：rtol=1e-3, atol=1e-5 通常能过；
• FP16 / 量化模型：误差会明显变大，要放宽到 1e-2 ~ 1e-1 量级，并结合任务级指标（分类准确率、mAP）综合判断，而不是只看逐元素误差；
• 如果最大误差出现尖峰（个别位置差几个数量级），往往不是精度问题，而是某个算子被错误翻译（比如 axis 搞错、padding 方式不对），要重点排查。

我把这一步称作**「转换的单元测试」**。在 CI 里固化下来，每次改模型都自动跑一遍，能避免「上线后才发现推理结果不对」的事故。

---

6. 动态维度：让 Batch 和序列长度可变

默认情况下，导出的模型 shape 是写死的 ------你用 (1,3,224,224) 导出，之后喂 batch=8 就会报错。生产中我们几乎总是需要动态 batch；NLP 场景还需要动态序列长度。用 dynamic_axes 声明即可。

6.1 视觉模型：只动态 batch

torch.onnx.export(
    model,
    torch.randn(1, 3, 224, 224),
    "resnet50_dyn.onnx",
    opset_version=17,
    input_names=["input"],
    output_names=["output"],
    dynamic_axes={
        "input":  {0: "batch_size"},   # 第 0 维起名为 batch_size，可变
        "output": {0: "batch_size"},
    },
)

key 是张量名（要和 input_names/output_names 对应），value 里指明「哪个维度 → 用什么符号名表示」。现在 batch=1、8、32 都能跑。

6.2 NLP 模型：batch 和序列长度都动态（BERT 实战）

BERT 类模型的输入是 (batch, seq_len)，两个维度都要动态。结合第 4.4 的包装器，给一个完整可跑的例子：

import torch
import torch.nn as nn
from transformers import AutoModelForMaskedLM   # 如需可 pip install transformers

# ---- 1. 用包装器把 HF 的对象输出拍平成 logits ----
class BertOnnxWrapper(nn.Module):
    def __init__(self, name):
        super().__init__()
        self.model = AutoModelForMaskedLM.from_pretrained(name)

    def forward(self, input_ids, attention_mask, token_type_ids):
        out = self.model(
            input_ids=input_ids,
            attention_mask=attention_mask,
            token_type_ids=token_type_ids,
        )
        return out.logits    # (batch, seq_len, vocab_size)

model = BertOnnxWrapper("bert-base-chinese").eval()

# ---- 2. 样例输入 ----
B, L = 2, 16
input_ids       = torch.ones(B, L, dtype=torch.long)
attention_mask  = torch.ones(B, L, dtype=torch.long)
token_type_ids  = torch.zeros(B, L, dtype=torch.long)

# ---- 3. 导出：batch、seq_len 两维都动态 ----
torch.onnx.export(
    model,
    (input_ids, attention_mask, token_type_ids),
    "bert_dyn.onnx",
    opset_version=17,
    input_names=["input_ids", "attention_mask", "token_type_ids"],
    output_names=["logits"],
    dynamic_axes={
        "input_ids":      {0: "batch", 1: "sequence"},
        "attention_mask": {0: "batch", 1: "sequence"},
        "token_type_ids": {0: "batch", 1: "sequence"},
        "logits":         {0: "batch", 1: "sequence"},
    },
)

# ---- 4. 用不同的 batch 和序列长度验证 ----
import onnxruntime as ort
import numpy as np

sess = ort.InferenceSession("bert_dyn.onnx")

def run(b, l):
    feeds = {
        "input_ids":      np.ones((b, l), dtype=np.int64),
        "attention_mask": np.ones((b, l), dtype=np.int64),
        "token_type_ids": np.zeros((b, l), dtype=np.int64),
    }
    return sess.run(None, feeds)[0]

print(run(1, 8).shape)    # (1, 8, vocab)
print(run(4, 128).shape)  # (4, 128, vocab) ------ 任意 batch / 长度都成立

💡 这类「batch + 序列长度双动态」的导出，在中文文本校对（CSC）、命名实体识别、分类等 BERT 落地场景里是标准操作。我之前做中文拼写检查模型部署时用的就是这套模板。

6.3 动态 shape 的代价

动态维度不是免费的：

1. 某些优化做不了或做得保守 ：完全静态的 shape 更利于算子融合和内存规划，TensorRT 甚至要求你显式提供 min/opt/max 三档 profile；
2. 数据依赖的输出 shape （如目标检测里 NMS 后保留多少个框）会让图里出现 NonMaxSuppression + Gather 这类运行时才知道结果的结构，部分引擎支持不佳，常需要裁剪成「固定 Top-K 个框」。

经验是：该动态就动态（batch/seq），但尽量把真正的数据依赖 shape 改造成定长输出。

---

7. PyTorch 2.x 的新导出器：TorchDynamo

从 PyTorch 2.x 开始，官方推出了基于 TorchDynamo + onnxscript 的新一代导出器，用来弥补老 TorchScript trace 导出器的短板（控制流支持差、算子覆盖不全、容易静默出错）。

• 老导出器（前面用的）：TorchScript tracing，成熟稳定、资料多，但对复杂模型和控制流不友好。
• 新导出器 ：直接从 FX 图翻译成 ONNX，用 onnxscript 表达复杂算子，对 torch.compile 生态、控制流、现代模型支持更好，是官方未来方向。

从 PyTorch 2.5 起可通过 dynamo=True 启用：

import torch, torchvision

model = torchvision.models.resnet50(weights=torchvision.models.ResNet50_Weights.DEFAULT).eval()
dummy = torch.randn(1, 3, 224, 224)

# 新导出器：返回一个 ONNXProgram 对象，再调用 .save()
export_output = torch.onnx.export(
    model,
    dummy,
    dynamo=True,
)
export_output.save("resnet50_dynamo.onnx")

你还可以在导出后做优化 / 查看虚假（fake）模式下的图：

export_output = export_output.run_decomposition_table()  # 按需分解大算子
print(export_output.model_proto.graph)                  # 检查生成的图

怎么选？给一个务实建议：

场景	建议
模型能被老导出器顺利导出、且数值对齐	继续用老导出器，稳
老导出器报「Unsupported operator」、控制流被截断、复杂现代模型	试新导出器（dynamo=True）
追求最广的引擎/端侧兼容性	老导出器 + 较低 opset，配合 onnxsim
全新项目、PyTorch 较新版本	优先评估新导出器，它是未来

两个导出器都请务必跑第 5 节的数值对齐。新导出器在个别算子的分解（decomposition）策略上可能与老导出器有细微差别。

---

8. 实战二：TensorFlow / Keras → ONNX

TensorFlow 系模型用微软开源的 tf2onnx 转换。它同时支持 SavedModel、Keras、Checkpoint、以及从计算图直接转。

8.1 最常用：命令行转 SavedModel

# 把 TensorFlow SavedModel 目录转成 ONNX
python -m tf2onnx.convert \
    --saved-model ./saved_model_dir \
    --output model.onnx \
    --opset 17

需要动态 batch 时：

python -m tf2onnx.convert \
    --saved-model ./saved_model_dir \
    --output model.onnx \
    --opset 17 \
    --inputs input:0[-1,224,224,3] \
    --outputs predictions/Softmax:0
#       [-1,...] 里的 -1 表示该维动态（batch）

8.2 Python API 转 Keras 模型

import tensorflow as tf
import tf2onnx

# 一个 Keras 应用模型（TF 的数据格式是 NHWC）
model = tf.keras.applications.ResNet50(weights="imagenet")

# 声明输入签名：batch 维用 None 表示动态
input_signature = [
    tf.TensorSpec((None, 224, 224, 3), tf.float32, name="input")
]

model_proto, external_tensor_storage = tf2onnx.convert.from_keras(
    model,
    input_signature=input_signature,
    opset=17,
    output_path="resnet50_tf.onnx",
)
print("✅ Keras → ONNX 完成")

8.3 NHWC ↔ NCHW：tf2onnx 帮你做了什么

TensorFlow 卷积默认用 NHWC ，而 ONNX 标准卷积用 NCHW 。tf2onnx 会在图中自动插入 Transpose 节点完成布局转换，并尽量把它们优化掉。

你需要知道的是：

• 转换后对外暴露的输入默认仍可保持 NHWC （引擎内部转），也可以加 --nchw 让转换器直接产出 NCHW 输入、减少运行时 transpose；
• 如果在 GPU 上用 TensorRT，NCHW 是更原生、更快的布局，建议导出 NCHW；
• 排查「结果对但速度慢」时，去 Netron 里看看是否残留了大量 Transpose 节点------它们是布局来回切换的信号。

转换完成后，同样用第 5 节的方法做数值对齐（拿 TF 的 model(x) 和 ONNX Runtime 输出比对），不要省略。

---

9. 实战三：YOLO 目标检测的完整导出与后处理

目标检测是部署中最常见、也最容易踩坑的一类模型，值得单独讲一节。以 YOLOv8 为例，走一遍「导出 → 验证 → 后处理」的全流程。

9.1 导出

Ultralytics 的 YOLO 自带导出接口，内部已经处理好了很多细节：

from ultralytics import YOLO

model = YOLO("yolov8n.pt")

# 导出为 ONNX：动态 batch、指定 opset、imgsz
model.export(
    format="onnx",
    opset=17,
    imgsz=640,          # 输入尺寸
    dynamic=True,       # batch 动态
    simplify=True,      # 内置 onnxsim 化简
    half=False,         # 是否导出 FP16
)
# 生成 yolov8n.onnx

如果你是自己写的检测模型，参照第 4 节的通用流程即可，但务必注意输出的形状语义------这是后处理正确与否的关键。

9.2 输出张量的两种约定：RAW 与 NMS 内嵌

导出时有个关键选择，直接决定你要写多少后处理代码：

模式	输出内容	后处理责任	适用
raw（含 NMS 前的原始输出）	形状如 (batch, 4+num_classes, num_anchors) 的原始框预测	你要自己在 Python/C++ 里做解码 + NMS	灵活，但后处理移植麻烦
end2end / 含 NMS	已筛选的 (batch, num_boxes, 6) = [x1,y1,x2,y2,conf,cls]	拿到就是最终框	部署省事，但部分引擎对 NMS 算子支持不一

Ultralytics 的 nms=True 会导出含 NMS 的版本（注意这会引入 NonMaxSuppression 算子，是否可用取决于目标引擎）。

9.3 动手验证 + 手写后处理

import cv2
import numpy as np
import onnxruntime as ort

session = ort.InferenceSession("yolov8n.onnx", providers=["CPUExecutionProvider"])
input_name  = session.get_inputs()[0].name
output_name = session.get_outputs()[0].name
print("model input :", session.get_inputs()[0].shape)
print("model output:", session.get_outputs()[0].shape)


def letterbox(img, new_shape=640, color=(114, 114, 114)):
    """保持长宽比缩放到 new_shape，多余部分用灰边填充。检测预处理的标准做法。"""
    h, w = img.shape[:2]
    r = min(new_shape / h, new_shape / w)
    nh, nw = int(round(h * r)), int(round(w * r))
    resized = cv2.resize(img, (nw, nh), interpolation=cv2.INTER_LINEAR)
    canvas = np.full((new_shape, new_shape, 3), color, dtype=np.uint8)
    top, left = (new_shape - nh) // 2, (new_shape - nw) // 2
    canvas[top:top + nh, left:left + nw] = resized
    return canvas, r, (left, top)


img = cv2.imread("test.jpg")
orig_h, orig_w = img.shape[:2]

# 预处理：BGR→RGB、HWC→CHW、归一化、加 batch 维
blob, ratio, (dw, dh) = letterbox(img, 640)
blob = blob[:, :, ::-1].transpose(2, 0, 1)               # BGR→RGB, HWC→CHW
blob = np.ascontiguousarray(blob, dtype=np.float32) / 255.0
blob = blob[None, ...]                                   # (1, 3, 640, 640)

# 推理
outputs = session.run([output_name], {input_name: blob})[0]

# YOLOv8 raw 输出约定：(batch, 4+nc, 8400) ------ 需要转置后处理
preds = np.squeeze(outputs).T          # (8400, 4+nc)
boxes_xywh, scores = preds[:, :4], preds[:, 4:]
class_ids = scores.argmax(1)
confidences = scores.max(1)

# 阈值过滤
mask = confidences > 0.25
boxes_xywh, confidences, class_ids = boxes_xywh[mask], confidences[mask], class_ids[mask]

# xywh(center) → xyxy，并映射回原图坐标
x_c, y_c, w_, h_ = boxes_xywh.T
x1 = (x_c - w_ / 2 - dw) / ratio
y1 = (y_c - h_ / 2 - dh) / ratio
x2 = (x_c + w_ / 2 - dw) / ratio
y2 = (y_c + h_ / 2 - dh) / ratio
boxes = np.stack([x1, y1, x2, y2], axis=1)

# NMS
indices = cv2.dnn.NMSBoxes(
    boxes.tolist(), confidences.tolist(), 0.25, 0.45
)

for i in np.array(indices).flatten():
    x1, y1, x2, y2 = boxes[i].astype(int)
    cv2.rectangle(img, (x1, y1), (x2, y2), (0, 255, 0), 2)
cv2.imwrite("result.jpg", img)
print(f"检出 {len(indices)} 个目标")

划重点：检测模型的后处理（letterbox 预处理、坐标反算、NMS）必须和训练时完全一致。 部署端最常见的 bug 就是「框能画出来但位置整体偏移」------十有八九是 letterbox 的 padding 参数没在坐标反算时还原回去。这段代码里的 dw/dh/ratio 就是为此存在的，复制时别漏掉。

9.4 检测模型转换的三个额外提醒

1. 输入尺寸 ：检测模型对 imgsz 敏感，导出时用什么尺寸，部署时预处理就得用同样的尺寸；
2. anchor-free vs anchor-based：解码逻辑完全不同，务必对照你所用模型版本的文档；
3. 自定义算子：部分 YOLO 变体（如某些带 DCNv2、可变形卷积的版本）需要自定义算子支持，先在 Netron 里确认全都是标准算子。

---

10. 用 ONNX Runtime 推理与测速

ONNX Runtime（简称 ORT）是微软官方的跨平台推理引擎，也是验证和大多数 CPU 部署的首选。它通过 Execution Provider（EP） 抽象不同硬件：同一张图，可调度到 CPU、CUDA、TensorRT、OpenVINO、Core ML 等不同后端。

10.1 基础推理

import onnxruntime as ort
import numpy as np

sess = ort.InferenceSession(
    "resnet50.onnx",
    providers=["CPUExecutionProvider"],
)

# 查看输入输出规格
for i in sess.get_inputs():
    print("输入:", i.name, i.shape, i.type)
for o in sess.get_outputs():
    print("输出:", o.name, o.shape, o.type)

# 按名字喂 numpy 数组（注意 dtype 要和模型一致）
x = np.random.randn(8, 3, 224, 224).astype(np.float32)
y = sess.run(
    output_names=None,                        # None = 取全部输出
    input_feed={"input": x},
)
print(y[0].shape)

10.2 打开全部图优化 + 指定硬件后端

options = ort.SessionOptions()
# 图优化等级：基础 / 扩展 / 全部。生产直接用 ALL（算子融合等）
options.graph_optimization_level = ort.GraphOptimizationLevel.ORT_ENABLE_ALL
options.intra_op_num_threads = 0     # 0 = ORT 自行按核数调度
options.inter_op_num_threads = 0

session = ort.InferenceSession(
    "resnet50.onnx",
    sess_options=options,
    providers=[
        "CUDAExecutionProvider",          # 优先 GPU
        "CPUExecutionProvider",           # GPU 不支持的算子自动回退 CPU
    ],
)

# 确认某些算子到底跑在哪个 EP 上（排查「为什么没用上 GPU」）
print(session.get_provider_options())

排查 GPU 没生效有个绝招：设置环境变量 ORT_MIN_LOG_LEVEL=1 或直接看 session 创建日志，里面会逐个节点打印分配给了哪个 EP。当图里存在 CUDA EP 不支持的算子时，ORT 会把该子图切回 CPU------这就是「明明装了 GPU 版却很慢」的常见原因。

10.3 线程数、并发与内存：服务端调优三件套

单条推理调好后，服务端吞吐还取决于三个旋钮：

options = ort.SessionOptions()

# ① intra-op：单个算子内部可用的线程数（矩阵乘、卷积的并行度）
options.intra_op_num_threads = 4
# ② inter-op：算子之间的并行执行线程数（针对图中有并行分支的情况）
options.inter_op_num_threads = 2
# ③ 执行模式：SEQUENTIAL（串行，低延迟稳定）/ PARALLEL（并行，吞吐优先）
options.execution_mode = ort.ExecutionMode.ORT_SEQUENTIAL

session = ort.InferenceSession("m.onnx", sess_options=options)

调优经验法则：

场景	建议
在线、低延迟优先（batch=1）	intra=物理核数，inter=1，串行模式
离线、吞吐优先（大 batch）	intra=物理核数，inter=物理核数，并行模式
多实例部署	每个实例 intra 设小一点，靠多进程/多实例吃满 CPU，避免线程争抢

⚠️ 多线程有个隐蔽的坑 ：在已经有并发压力的服务里（比如 8 个进程都用 intra=32），总线程数会爆炸式超订，反而因为上下文切换变慢。正确姿势是「进程数 × 每进程线程数 ≈ 物理核数」。

内存方面，开启内存复用和 arena 能显著减少分配抖动：

options.enable_cpu_mem_arena = True       # CPU 内存池（默认开，别关）
options.enable_mem_pattern = True         # 内存复用模式（默认开）

10.4 IO Binding：GPU 场景的零拷贝利器

在 GPU 场景里，如果每次推理都经历「CPU numpy → 拷贝到 GPU → 计算 → 拷回 CPU」，拷贝开销会吃掉一大半收益 ，尤其小模型小 batch。ORT 的 IO Binding 允许你指定输入的 GPU 内存地址，省去来回拷贝：

import onnxruntime as ort
import numpy as np

sess = ort.InferenceSession("m.onnx", providers=["CUDAExecutionProvider"])
io = sess.io_binding()

# 把输入预先放到 GPU 上（这里用 numpy 演示；真实场景用 CUDA 内存指针）
x = np.random.randn(1, 3, 224, 224).astype(np.float32)
io.bind_cpu_input("input", x)          # 输入从 CPU 绑定
io.bind_output("output", "cuda")       # 输出直接留在 GPU，避免拷回

sess.run_with_iobinding(io)
y = io.get_outputs()[0].numpy()

对于输入本身就是 GPU 张量 （比如前后处理也在 GPU 上）的流水线，可以用 bind_input(name, device_type, device_id, element_type, shape, buffer_ptr) 直接绑定显存指针，实现真正的零拷贝。

10.5 写一个靠谱的性能 benchmark

测速一定要先预热、再计时、并做统计，否则结论不可信：

import time, numpy as np, onnxruntime as ort

sess = ort.InferenceSession(
    "resnet50.onnx",
    providers=["CPUExecutionProvider"],
)
x = np.random.randn(32, 3, 224, 224).astype(np.float32)

# 1) 预热：触发图优化、内存分配、kernel 选择
for _ in range(20):
    sess.run(None, {"input": x})

# 2) 正式计时
latencies = []
for _ in range(200):
    t0 = time.perf_counter()
    sess.run(None, {"input": x})
    latencies.append((time.perf_counter() - t0) * 1000)  # ms

latencies = np.array(latencies)
print(f"平均延迟 : {latencies.mean():.2f} ms")
print(f"P50     : {np.percentile(latencies, 50):.2f} ms")
print(f"P99     : {np.percentile(latencies, 99):.2f} ms")
print(f"吞吐量   : {32 * 1000 / latencies.mean():.1f} samples/s")

报告性能时我习惯给出 P50/P99 而不只是平均值------在线服务对长尾延迟极其敏感，平均值会骗人。

10.6 定位瓶颈：Profiling 到底慢在哪一层

测速只能告诉你「多快」，profiling 才能告诉你「为什么慢」 。ORT 内置了 profiling，能输出每个节点的耗时，导出成 Chrome Trace JSON 用 chrome://tracing 或 Perfetto 打开可视化：

import onnxruntime as ort

options = ort.SessionOptions()
options.enable_profiling = True          # 打开 profiling
options.profile_file_prefix = "ort_prof"

sess = ort.InferenceSession("m.onnx", sess_options=options)

import numpy as np
x = np.random.randn(1, 3, 224, 224).astype(np.float32)
for _ in range(10):
    sess.run(None, {"input": x})

profile_file = sess.end_profiling()      # 生成 json 文件路径
print("profile 文件:", profile_file)
# 用 chrome://tracing 打开，即可看到每个 op 的耗时条形图

怎么读这个火焰图：

1. 看总耗时被谁吃掉：持续时间最长的那个 op 就是优化重点；
2. 找 Cast / Transpose / Reshape：这类「不该慢」的算子如果占比高，说明图没优化干净，回去跑 onnxsim；
3. 找 CPU/GPU 交界 ：如果看到大量 Memcpy，说明数据在 CPU 和 GPU 之间来回搬运------该上 IO Binding 了；
4. 看是否有「不该在 CPU 上跑的算子」：某个 op 单独拖了一条 CPU 长条，就是 EP 回退的信号。

配合第 10.2 节的 EP 分配日志，「慢」这件事就从玄学变成了可以定位的工程问题。

---

11. 十五大踩坑实录与解决方案

这一节是本文的「干货中的干货」，每一条都来自真实项目。

❌ 坑 1：忘记切 model.eval()

现象：导出后推理结果每次都略有不同，或训练/推理输出对不上。

原因 ：训练模式下 BatchNorm 会用当前 batch 的均值方差 、Dropout 会随机失活。导出时若处于 train 模式，这些行为被固化，推理自然不稳定。

解法 ：导出和验证前一律 model.eval()。注意不仅是顶层模型，嵌套子模块也会跟着切（eval() 是递归的），但如果你手动构造了游离的子模块，要单独确认。

model.eval()
with torch.no_grad():      # 导出本身不需要梯度，也更省显存
    torch.onnx.export(model, ...)

❌ 坑 2：Unsupported operator / 算子不支持

现象 ：导出报 RuntimeError: Exporting the operator XXX to ONNX opset version Y is not supported，或某个你自己写的 torch.autograd.Function 导不出来。

原因：该 ATen 算子没有对应的 ONNX 符号函数（symbolic），或是自定义/冷门算子。

解法（按优先级）：

1. 提高 opset：新版可能已支持；
2. 用等价标准算子改写：把自定义逻辑用纯 PyTorch 基础算子重写（最推荐，一劳永逸）；
3. 换 TorchDynamo 新导出器（第 7 节），算子覆盖更广；
4. 注册自定义 symbolic（第 15 节）。

❌ 坑 3：Opset / IR 版本不匹配

现象 ：Load model from a version of IR which is not supported，或老引擎加载新模型报不认识某算子。

解法 ：导出端 opset 不要高于目标引擎支持的最高版本。部署到端侧/NPU 前查清楚引擎支持矩阵；拿不准就降到 13 或 17。

❌ 坑 4：该动态的维度写死了

现象：导出用 batch=1，上线喂 batch=16 直接 shape 报错。

解法 ：按第 6 节加 dynamic_axes。NLP 别忘了序列长度那维也要动态。

❌ 坑 5：权重被当成了模型输入

现象：用某些引擎加载，输入列表里出现一堆权重名，或者要你喂几百个输入。

原因 ：老规范允许 initializer 同时列在 graph.input 里。

解法：用工具清理，或重新用规范导出：

# onnxruntime 提供的工具：把已被 initializer 覆盖的输入从 inputs 中剔除
from onnxruntime.tools.optimizer_model_std import ...  # 不同版本路径有差异
# 更通用的手写方式：
import onnx
m = onnx.load("m.onnx")
init_names = {i.name for i in m.graph.initializer}
m.graph.input[:] = [v for v in m.graph.input if v.name not in init_names]
onnx.save(m, "m_fixed.onnx")

❌ 坑 6：>2GB 的大模型导出/加载失败

现象：大模型导出时报 protobuf 超限，或生成的文件打不开。

原因 ：Protobuf 单条消息有 2GB 硬上限 。模型权重大于 2GB 时，必须把权重存为外部数据（external data），分成多个文件。

解法：

# PyTorch 导出时直接用外部数据格式（大模型必备）
torch.onnx.export(
    model, dummy, "large/model.onnx",
    opset_version=17,
    use_external_data_format=True,        # 权重拆到外部文件
)

# 或对已有的 ONNX ModelProto 另存为外部数据
onnx.save_model(
    m,
    "large/model.onnx",
    save_as_external_data=True,
    all_tensors_to_one_file=True,
    location="model.onnx.data",           # 权重文件
)

部署时要把 model.onnx 和 model.onnx.data 一起带上、保持相对路径，否则加载不到权重。

❌ 坑 7：数据依赖的控制流 / 动态输出

现象 ：含 if 张量条件、动态 TopK/NMS 的模型，导出后行为不对，或引擎不支持。

解法：

• 控制流尽量改成不依赖具体数据（或用 TorchDynamo，它能导出 If/Loop）；
• NMS 输出裁剪为固定 Top-K；
• 复杂检测模型考虑直接用各框架官方的 ONNX 导出脚本（如 YOLO 系列自带 export）。

❌ 坑 8：NCHW / NHWC 与 axis 错位

现象：数值能跑但结果明显不对，典型如 Softmax/Reduce 选错了轴。

解法：明确每个算子作用的维度；TF 转来的模型重点检查 transpose；在 Netron 里逐节点核对 shape。

❌ 坑 9：dtype 不匹配

现象 ：ORT 报 Unexpected input data type，或 int64/int32、float32/float64 对不上。

解法 ：喂数据前严格对齐 session.get_inputs() 声明的 dtype。BERT 的 id 类输入一般是 int64；PyTorch 默认浮点是 FP32，别不小心喂成 FP64。

❌ 坑 10：数值误差尖峰 / 量化后精度暴跌

现象：整体误差很小，但个别位置误差巨大；或 INT8 后准确率掉了好几个点。

解法：

• 尖峰误差 → 排查具体算子语义（padding、axis、归一化 epsilon），不是单纯调阈值能解决；
• 量化掉点 → 从动态量化换成静态量化 + 校准 ，敏感层（如首尾层、Softmax）保留 FP16/FP32（混合精度量化），必要时用量化感知训练 QAT。

❌ 坑 11：BatchNorm / LayerNorm 的 epsilon 不一致

现象：BN 层的模型转换后数值有系统性偏差，误差不大但稳定存在。

原因 ：PyTorch 的 BatchNorm.eps 默认是 1e-5，而某些框架/引擎的默认值不同（如 TF 是 1e-3）。转换时如果 epsilon 没有正确带过来，归一化结果就会有偏差。

解法 ：在 Netron 里点开 BN 节点，确认 epsilon 属性和训练时一致；自定义模型导出后用第 5 节的数值对齐把关；对 LayerNorm 同理（LayerNormalization 算子需要 opset ≥ 17）。

❌ 坑 12：Constant Folding 反而「帮倒忙」

现象 ：开了 do_constant_folding=True 后，模型变大或报错。

原因：常量折叠把只依赖权重的子图算成常量内联，遇到某些特殊结构时可能产生巨大常量张量；而在含动态形状的复杂子图里，过早折叠可能破坏原本的动态性。

解法 ：一般不关；若出现异常，试着关掉折叠重新导出对比图结构。原则是「默认开，出问题再排查」。

❌ 坑 13：导出时的 verbose 掩盖了真正的警告

现象：导出"成功"了，但结果不对，仔细看日志里其实有 warning 被刷屏淹没。

解法 ：导出后不要只看有没有报错，一定要把 warning 逐条读一遍。常见的 warning 包括「某张量没有 shape 信息」「某算子被 fallback 到 Python」。可以在导出时把 stderr 单独重定向出来看：

python export.py 2> export_warnings.log

❌ 坑 14：torch.jit.trace 的假成功

现象 ：手动用 torch.jit.trace 得到的图，导入 ONNX 后行为诡异。

原因 ：trace 只记录样例走过的分支，任何数据依赖的控制流都会被固化。如果你的 forward 里有 if x.shape[0] > 1 这类逻辑，trace 只会留下样例那条路。

解法 ：优先用 torch.onnx.export（它会做额外处理）；有控制流就考虑 TorchDynamo（dynamo=True）；实在要 trace，就把分支逻辑挪到模型外面。

❌ 坑 15：遗忘 attention_mask / padding 的处理

现象：NLP 模型（尤其变长 batch）转换后，短句子的结果和单条推理不一致。

原因 ：变长序列 padding 后，注意力要正确 mask 掉 padding 位置。如果包装器/导出时漏传或错传 attention_mask，padding token 会污染注意力。

解法 ：导出模板里 attention_mask 必须作为显式输入（第 6.2 节已示范），且推理端喂真实 mask。变长 batch 场景务必逐条对比，别只测单条。

---

12. 模型瘦身与加速：化简与 INT8 量化

12.1 用 onnxsim 化简冗余图

前端导出的图常带大量「胶水」算子：多余的 Cast、Shape→Gather→Unsqueeze、嵌套 Reshape、训练专用节点。onnxsim 通过「实际跑一遍 + 常量折叠」把它们大幅精简：

# 命令行
python -m onnxsim input.onnx output_sim.onnx

# 注意：带动态维度时建议传 --overwrite-input-shape 指定一个具体 shape 来折叠
python -m onnxsim bert_dyn.onnx bert_sim.onnx \
    --overwrite-input-shape 1,16 1,16 1,16 \
    --dynamic-input-shape

# Python API
from onnxsim import simplify
import onnx

model = onnx.load("resnet50.onnx")
model_sim, check = simplify(model)
assert check, "化简失败"
onnx.save(model_sim, "resnet50_sim.onnx")

化简后通常：节点数变少、图更干净、某些引擎兼容性更好、速度略有提升。建议作为量化和上 TensorRT 之前的标准预处理，但化简后要重新做数值对齐。

12.2 量化：FP32 → INT8

量化把权重/激活从 32 位浮点压到 8 位整数，模型体积约缩到 1/4，推理在支持 INT8 的硬件上可提速 2~4 倍。ONNX Runtime 提供了完整的量化工具链。

① 动态量化（最简单，适合权重主导的小模型 / Linear 多的模型）

from onnxruntime.quantization import quantize_dynamic, QuantType

quantize_dynamic(
    model_input="resnet50_sim.onnx",
    model_output="resnet50_int8.onnx",
    weight_type=QuantType.QInt8,   # 权重量化成 INT8
)

动态量化在运行时根据观察到的数据范围即时量化激活，无需校准集，开箱即用。对全连接/MatMul 占比高的模型（BERT 等）效果不错。

② 静态量化（效果更好，需要校准数据集）

静态量化提前用一批有代表性的数据统计激活范围，运行时不再动态计算，速度更快、精度通常更可控，是 CNN 上线的主力：

from onnxruntime.quantization import (
    quantize_static, CalibrationDataReader, QuantType, QuantFormat,
)
import numpy as np
import onnxruntime as ort

class MyCalibrationReader(CalibrationDataReader):
    def __init__(self, samples, input_name):
        self.input_name = input_name
        # samples: 若干真实预处理后的 numpy 输入
        self.data = iter([{input_name: s} for s in samples])

    def get_next(self):
        return next(self.data, None)

sess = ort.InferenceSession("resnet50_sim.onnx", providers=["CPUExecutionProvider"])
input_name = sess.get_inputs()[0].name

# 用真实业务数据做校准（几十~几百条有代表性的样本）
calib_samples = [np.random.randn(1, 3, 224, 224).astype(np.float32) for _ in range(100)]
reader = MyCalibrationReader(calib_samples, input_name)

quantize_static(
    model_input="resnet50_sim.onnx",
    model_output="resnet50_static_int8.onnx",
    calibration_data_reader=reader,
    quant_format=QuantFormat.QDQ,          # QDQ：插入 QuantizeLinear/DequantizeLinear，兼容性/精度更好
    weight_type=QuantType.QInt8,
    activation_type=QuantType.QUInt8,
)

QOperator vs QDQ 怎么选？

• QDQ（QuantizeLinear/DequantizeLinear） ：显式标出量化点，图更直观，TensorRT 等硬件后端识别友好，现代流程首选；
• QOperator ：直接使用量化版本算子（如 ConvInteger），较老的方案。

③ 量化掉点了怎么办（进阶手段）

• 混合精度 ：对敏感层（通常是第一层、最后一层、注意力/Softmax 附近）关闭量化、保留高精度；可用 quantize_static(..., op_types_to_quantize=...) 或节点排除列表精细控制；
• 更好的校准方法 ：默认用最小/最大（MinMax），可换成基于熵的 Percentile / Entropy 校准，寻找更优截断阈值；
• 量化感知训练（QAT）：在训练时模拟量化误差，精度最稳，是掉点严重时的终极方案。ORT/各自训练框架支持伪量化节点训练后再导出。

量化后务必回到第 5.3 节：不仅看数值误差，更要看真实任务指标（分类准确率、召回、mAP）是否在可接受范围。

---

13. 大模型（LLM / Transformer）的 ONNX 导出

前面讲的 BERT 还属于「一次前向、静态序列」的范畴。到了真正的 LLM，故事完全不同------核心挑战是 KV Cache 与自回归解码。这一节是很多教程跳过、但生产中最关键的部分。

13.1 为什么 LLM 的导出是另一套玩法

LLM 推理是自回归 的：生成第 t t t 个 token，要用到前 t − 1 t-1 t−1 个 token 的注意力结果。如果每步都重算全部前缀，复杂度是 O ( n 2 ) O(n^2) O(n2) 且随生成长度爆炸。KV Cache 的作用就是把历史 token 的 Key/Value 缓存下来，每步只算新 token 的 Q，与缓存的 K/V 做注意力------单步复杂度降到 O ( n ) O(n) O(n)。

这意味着导出时模型必须有两组输入：

增量输入： input_ids (batch, 1)           ← 每步只喂 1 个新 token
          attention_mask (batch, seq)
          position_ids (batch, 1)         ← 关键！要告诉模型当前是新序列还是缓存
缓存输入： past_key_values.0.key (batch, num_heads, past_len, head_dim)
          past_key_values.0.value (...)
          ... （每一层都有一组）
缓存输出： present.0.key / present.0.value ...  ← 更新后的缓存，要喂回下一步

核心闭环 ：past_*（入）→ 模型 → present_*（出）→ 下一轮把 present_* 作为 past_* 喂回去。

13.2 HuggingFace 官方的 LLM 导出方案

HuggingFace 的 optimum 库对主流 LLM（LLaMA、Qwen、OPT、GPT 系）封装好了 ONNX 导出，是首选方案：

# 安装
pip install optimum[onnxruntime]

# 导出 LLaMA 风格模型为 ONNX（自动处理 KV Cache、动态轴）
optimum-cli export onnx \
    --model meta-llama/Llama-3.2-1B \
    --task text-generation-with-past \
    --opset 17 \
    llama_onnx/

# --task text-generation-with-past：关键，带 KV Cache
# 会在 llama_onnx/ 下生成 decoder_model_merged.onnx + 若干外部数据文件

导出的模型通常是一个合并的 decoder（含 KV Cache 的 present/past 输入输出），而非简单的单文件。

13.3 手动导出的关键：动态轴与 KV Cache 声明

如果你想自己用 torch.onnx.export 导出（例如自定义模型），KV Cache 的动态轴声明是难点。给一个结构示意：

import torch
from transformers import AutoModelForCausalLM, AutoConfig

model_id = "gpt2"  # 换成任意 causal LM
model = AutoModelForCausalLM.from_pretrained(model_id).eval()
config = AutoConfig.from_pretrained(model_id)

num_layers  = config.n_layer
num_heads   = config.n_head
head_dim    = config.n_embd // config.n_head

# 构造带 KV Cache 的样例输入
batch, past_len = 1, 8
input_ids      = torch.ones(batch, 1, dtype=torch.long)          # 只喂 1 个新 token
attention_mask = torch.ones(batch, past_len + 1, dtype=torch.long)
position_ids   = torch.arange(past_len, past_len + 1).unsqueeze(0)

# 每家实现的 past 布局不同，以 (batch, num_heads, past_len, head_dim) 为例
past = []
for _ in range(num_layers):
    k = torch.randn(batch, num_heads, past_len, head_dim)
    v = torch.randn(batch, num_heads, past_len, head_dim)
    past.append((k, v))          # HF v4.x 用扁平 tuple：(k0,v0,k1,v1,...)

# 组装输入顺序（以 HF 约定为准：input_ids, past..., attention_mask, position_ids）
inputs = (input_ids, *[t for kv in past for t in kv], attention_mask, position_ids)

dynamic_axes = {
    "input_ids":      {0: "batch", 1: "one"},
    "attention_mask": {0: "batch", 1: "past_plus_one"},
    "position_ids":   {0: "batch", 1: "one"},
    "logits":         {0: "batch", 1: "one"},
}
for i in range(num_layers):
    dynamic_axes[f"past_key_values.{i}.key"]   = {0: "batch", 2: "past"}
    dynamic_axes[f"past_key_values.{i}.value"] = {0: "batch", 2: "past"}
    dynamic_axes[f"present.{i}.key"]           = {0: "batch", 2: "past_plus_one"}
    dynamic_axes[f"present.{i}.value"]         = {0: "batch", 2: "past_plus_one"}

# 注意：LLM 往往 >2GB，必须用外部数据格式！
torch.onnx.export(
    model,
    inputs,
    "llm/model.onnx",
    opset_version=17,
    input_names=["input_ids", *[f"past_key_values.{i}.{n}"
                                for i in range(num_layers) for n in ("key", "value")],
                 "attention_mask", "position_ids"],
    output_names=["logits", *[f"present.{i}.{n}"
                              for i in range(num_layers) for n in ("key", "value")]],
    dynamic_axes=dynamic_axes,
    use_external_data_format=True,     # ★ 大模型必备
)

⚠️ 强烈建议 ：除非你在做研究或特殊定制，直接用 optimum-cli 或各家官方导出脚本 。手动导出 LLM 的 KV Cache 极容易因为 past 布局差异（HF 不同版本从 past_key_values 的嵌套 tuple 到扁平 tuple 改过好几次）而出错。手动导出更适合理解原理。

13.4 生成循环：把 ONNX 当 KV Cache 引擎用

导出后，你要自己写解码循环，把握住「present 喂回 past」这个闭环：

import numpy as np
import onnxruntime as ort

sess = ort.InferenceSession("llm/model.onnx", providers=["CPUExecutionProvider"])
print("输入:", [i.name for i in sess.get_inputs()][:4], "...")
print("输出:", [o.name for o in sess.get_outputs()][:4], "...")


class KVCacheRunner:
    def __init__(self, session, num_layers):
        self.sess = session
        self.num_layers = num_layers
        self.past = None

    def step(self, input_ids, attention_mask, position_ids):
        feeds = {
            "input_ids": input_ids,
            "attention_mask": attention_mask,
            "position_ids": position_ids,
        }
        # 第一轮没有缓存时，喂全零的 past；后续轮喂上一轮的 present
        if self.past is not None:
            for i in range(self.num_layers):
                feeds[f"past_key_values.{i}.key"]   = self.past[f"present.{i}.key"]
                feeds[f"past_key_values.{i}.value"] = self.past[f"present.{i}.value"]

        out_names = ["logits"] + [f"present.{i}.{n}"
                                  for i in range(self.num_layers)
                                  for n in ("key", "value")]
        outs = self.sess.run(out_names, feeds)
        self.past = {"logits": outs[0], **{n: o for n, o in zip(out_names[1:], outs[1:])}}
        return outs[0]   # logits: (batch, 1, vocab)


# 伪代码：贪心解码
runner = KVCacheRunner(sess, num_layers=12)
tokens = [tokenizer.bos_token_id]
for t in range(max_new_tokens):
    ids = np.array([[tokens[-1]]], dtype=np.int64)
    pos = np.array([[t]], dtype=np.int64)
    mask = np.ones((1, len(tokens)), dtype=np.int64)
    logits = runner.step(ids, mask, pos)          # (1, 1, vocab)
    next_id = int(logits[0, -1].argmax())
    if next_id == tokenizer.eos_token_id:
        break
    tokens.append(next_id)
print(tokenizer.decode(tokens))

几个 LLM 导出的工程要点：

要点	说明
必须用外部数据格式	LLM 体积普遍 >2GB，撞 protobuf 上限；optimum 会自动处理
past 布局随版本变	HF past_key_values 结构多次变更，导出前先确认当前版本约定
position_ids 必须动态	增量解码时它表示「当前绝对位置」，写死会导致位置编码错误
算子兼容性	MultiHeadAttention、RotaryEmbedding（RoPE）等在新 opset 才友好；老引擎需分解成基础算子
量化对 LLM 收益巨大	INT8 常掉点明显，权重 W4A16（如 INT4） 才是 LLM 量化的主流方向
别只看单步延迟	要分别报告 Prefill（首 token，算力密集） 与 Decode（后续 token，访存密集） 延迟

📌 一个诚实提醒 ：ONNX Runtime 能跑 LLM，但对大模型的极致优化（PagedAttention、Continuous Batching、投机解码）上，专用推理框架如 vLLM、TensorRT-LLM、SGLang 更成熟。ONNX 在 LLM 场景的价值更多在于中小模型的端侧/嵌入式部署 、跨硬件的统一分发 ，以及作为 TensorRT-LLM 等引擎的前置格式。选型时别被"什么都能跑"迷惑。

---

14. 走向生产：ONNX 的推理生态地图

ONNX 最大的价值是它背后的「后端全家桶」。转成 ONNX 后，按目标硬件选择引擎：

目标硬件 / 场景	推荐引擎	说明
跨平台 CPU / 通用服务	ONNX Runtime	最通用，Win/Linux/Mac、Python/C++/C#/Java 全支持
NVIDIA 数据中心 GPU	TensorRT	极致延迟/吞吐，支持 FP16/INT8，ONNX 是其首选输入格式
Intel CPU / 核显	OpenVINO	Intel 硬件上 INT8 推理很强
Windows / 跨平台 GPU	ONNX Runtime + CUDA/DirectML	DirectML 可兼容各类 Windows GPU
iPhone / iPad	Core ML	苹果生态，通过 coremltools 从 ONNX/其他格式转
Android	NNAPI / ORT NNAPI EP	调用手机 NPU/GPU
浏览器	ORT Web / onnxruntime-web	WebAssembly + WebGPU，纯前端推理

14.1 二选一：ONNX Runtime 还是 TensorRT？

这是 GPU 部署里最常见的选择题，给一张直接的对照：

维度	ONNX Runtime (+CUDA EP)	TensorRT
上手成本	低，pip 即用	高，需要编译 engine、调 profile
极致性能	良好	最好（kernel 自动调优、层融合更激进）
动态 shape	天然支持	需要预先声明 min/opt/max 三档
部署形态	一个 .onnx 文件跨平台	每台机器/每种 shape 可能需重新 build engine
适合场景	快速上线、多硬件分发、CPU/GPU 混合	固定硬件、固定 shape、榨性能

经验结论 ：先用 ORT 上线拿基线，等性能成为瓶颈、且硬件固定时，再切 TensorRT 抠最后那 2~3 倍。 不要一上来就迷信 TensorRT。

14.2 端侧与浏览器：ONNX 的另一片战场

除了服务器，ONNX 在端侧和 Web 上同样重要，这是很多教程忽略的场景：

① 浏览器内推理（ORT Web）------纯前端、无需后端、数据不出本地：

<script src="https://cdn.jsdelivr.net/npm/onnxruntime-web/dist/ort.min.js"></script>
<script>
  async function run() {
    // 指定用 WebGPU / WASM 后端
    const session = await ort.InferenceSession.create(
      "resnet50.onnx",
      { executionProviders: ["webgpu", "wasm"] }
    );
    const data = new Float32Array(1 * 3 * 224 * 224);
    const tensor = new ort.Tensor("float32", data, [1, 3, 224, 224]);
    const outputs = await session.run({ input: tensor });
    console.log(outputs.output.dims);
  }
  run();
</script>

② 手机 / 嵌入式 ：ORT 提供 iOS / Android 的移动端包，也可通过 coremltools 转 Core ML、通过转换器转各家 NPU 的格式。

③ 边缘设备（树莓派、Jetson、国产盒子） ：小模型 + INT8 量化后，ORT 能直接在 ARM CPU 上跑；Jetson 则有 TensorRT。端侧部署的核心永远是「量化 + 小模型 + 固定 shape」。

💡 一个端侧经验 ：给端侧导出模型时，优先固定 shape、优先 INT8、优先精简图 。端侧对内存和功耗极其敏感，动态维度和冗余算子在这里都是负担。同一套模型，服务器版和端侧版往往要用不同参数导出两次。

14.3 ONNX 与其它格式的关系

开发中你会遇到一堆模型格式，别混淆它们各自的定位：

格式	定位	与 ONNX 的关系
ONNX	跨框架交换格式（中间层）	本文主角
.pt / .pth	PyTorch 原生权重	上游，需导出成 ONNX
SavedModel / .h5	TensorFlow 原生	上游，需 tf2onnx 转
.engine / .plan	TensorRT 编译产物	下游，由 ONNX 编译而来
IR（.xml/.bin）	OpenVINO 格式	下游，由 ONNX 转换而来
.mlmodel / .mlpackage	Core ML 格式	下游，由 ONNX/其它格式转
GGUF	llama.cpp 的 LLM 格式	平行生态，LLM 端侧常用，非 ONNX
safetensors	权重安全存储格式	平行的"存储"格式，非"计算图"格式

记住一句话 ：ONNX 是计算图 + 权重的交换中间层，上游是训练框架，下游是推理引擎。它不是终点，而是「枢纽」。

以最常见的「ONNX → TensorRT」为例 ，新版 TensorRT 可以直接吃 ONNX（背后用官方的 trtexec / ONNX GraphSurgeon）：

# FP16
trtexec --onnx=resnet50_sim.onnx \
        --saveEngine=resnet50_fp16.engine \
        --fp16

# INT8（需要校准缓存或显式精度）
trtexec --onnx=resnet50_sim.onnx \
        --saveEngine=resnet50_int8.engine \
        --int8 \
        --calib=calibration.cache

# 动态 shape：给出 min / opt / max 三档
trtexec --onnx=bert_sim.onnx \
        --minShapes=input_ids:1x8,attention_mask:1x8,token_type_ids:1x8 \
        --optShapes=input_ids:8x64,attention_mask:8x64,token_type_ids:8x64 \
        --maxShapes=input_ids:32x256,attention_mask:32x256,token_type_ids:32x256 \
        --fp16 --saveEngine=bert.engine

trtexec 还会直接打印各层耗时和总的吞吐/延迟，是调优的好帮手。

一条我常用的生产流水线长这样：

PyTorch/TF 训练
      │  导出器
      ▼
 原始 ONNX
      │  onnxsim 化简 + shape_inference
      ▼
 精简 ONNX  ──数值对齐──┐
      │                 │
      ├─ CPU：  ORT（静态/动态量化 INT8）
      ├─ GPU：  TensorRT（FP16/INT8 + profile）
      ├─ Intel：OpenVINO（INT8）
      └─ 端侧： Core ML / NNAPI

把每一步的产物和数值校验固化成脚本/CI，模型迭代时就能一键重放整条部署链路，这是工程化成熟度的标志。

---

15. 进阶：当你遇到不支持的算子

大多数情况下，第 11 节「用标准算子改写 / 换导出器」已经够用。这里简单介绍两种高级手段，让你知道边界在哪。

15.1 为老导出器注册自定义 symbolic

如果某个算子（包括你自己的 autograd.Function）实在无法改写，可以告诉导出器「这个算子该翻译成什么 ONNX 子图」：

import torch
from torch.onnx import register_custom_op_symbolic
from torch.onnx.symbolic_helper import parse_args

@parse_args("v", "i")
def my_op_symbolic(g, x, axis):
    # 用 ONNX 算子拼出等价实现，例如这里退化成一个 ReduceMean
    return g.op("ReduceMean", x, axes_i=[axis], keepdims_i=1)

# 注册到对应算子名和 opset
register_custom_op_symbolic("mynamespace::my_op", my_op_symbolic, opset_version=17)

这要求你对 ONNX 算子集比较熟，属于「最后手段」。

15.2 用 onnxscript 写自定义函数

onnxscript 让你用一种「贴近 Python 的前端语言」直接写 ONNX 子图，是 TorchDynamo 新导出器处理复杂/自定义算子的基础，也是官方主推方向：

from onnxscript import script
from onnxscript import opset17 as op

@script()
def MyAddMean(x, y):
    s = op.Add(x, y)
    return op.ReduceMean(s, axes=[-1], keepdims=1)

写出的函数既能当普通 ONNX 子图内联，也能在支持的引擎上作为自定义函数调用。长期看，复杂模型的算子问题优先在 onnxscript + Dynamo 这条新链路上解决。

---

16. 生产部署：走出 Python，用 C++ 跑推理

Python 适合验证和快速原型，但线上服务、桌面软件、嵌入式 通常要用 C++/C#/Java 的 ORT API------不仅性能开销更小，还能摆脱 Python 运行时和 GIL 的束缚。这里给一个 C++ 的 ORT 完整推理骨架，是生产集成的常见起点。

// onnx_infer.cpp  ------ 编译：g++ onnx_infer.cpp -lonnxruntime -std=c++17
#include <onnxruntime_cxx_api.h>
#include <vector>
#include <iostream>
#include <array>

int main() {
    // 1) 环境与 Session
    Ort::Env env(ORT_LOGGING_LEVEL_WARNING, "onnx_demo");
    Ort::SessionOptions opts;
    opts.SetIntraOpNumThreads(4);
    opts.SetGraphOptimizationLevel(GraphOptimizationLevel::ORT_ENABLE_ALL);

    Ort::Session session(env, "resnet50.onnx", opts);

    // 2) 输入输出名（用 UTF-8 字符串，须保证生命周期）
    const char* input_names[]  = {"input"};
    const char* output_names[] = {"output"};

    // 3) 构造输入张量：NCHW = (1,3,224,224)
    std::array<int64_t, 4> shape{1, 3, 224, 224};
    std::vector<float> input_data(1 * 3 * 224 * 224, 0.0f);   // 填充你的预处理结果

    Ort::MemoryInfo mem = Ort::MemoryInfo::CreateCpu(
        OrtArenaAllocator, OrtMemTypeDefault);
    Ort::Value input_tensor = Ort::Value::CreateTensor<float>(
        mem, input_data.data(), input_data.size(), shape.data(), shape.size());

    // 4) 推理
    auto outputs = session.Run(
        Ort::RunOptions{nullptr},
        input_names, &input_tensor, 1,
        output_names, 1);

    // 5) 取结果
    float* out = outputs[0].GetTensorMutableData<float>();
    auto out_shape = outputs[0].GetTensorTypeAndShapeInfo().GetShape();
    int64_t num_classes = out_shape[1];

    // argmax 得到预测类别
    int64_t best = 0; float best_val = out[0];
    for (int64_t i = 1; i < num_classes; ++i) {
        if (out[i] > best_val) { best_val = out[i]; best = i; }
    }
    std::cout << "预测类别: " << best
              << "  置信度: " << best_val << std::endl;
    return 0;
}

C++ 侧的几个工程要点：

要点	说明
张量命名生命周期	Ort::Value 引用外部内存时，源数据必须在 Run 期间存活；别用临时 vector
复用 Session	Session 创建开销大，且内含已优化的图------全局复用，别每次请求都建
线程安全	Session 的 Run 是线程安全的，可以多线程并发调用同一个 Session
动态 shape	C++ 侧用 GetInputNameAllocated 拿名字，按实际 shape 构造输入张量
大模型外部数据	加载 model.onnx 时，同目录的 .data 文件必须存在
内存池	高并发场景配置 OrtArenaAllocator，减少分配抖动

🎯 一个完整的生产服务架构通常是：C++ 侧负责「预处理 → ORT 推理 → 后处理」的热路径，Python 只在离线侧负责模型转换与校验。把预处理也下沉到 C++（避免 Python 来回转 numpy），往往还能再带来可观收益。

---

17. 生产级转换脚本（可直接复用）

最后，把前面所有最佳实践串成一个带校验的脚本，支持动态 batch、化简、可选量化，并在每一步做数值对齐：

"""
export_onnx.py ------ 生产级 PyTorch → ONNX 转换模板
用法：
    python export_onnx.py
"""
import numpy as np
import torch
import torch.nn as nn
import onnx
import onnxruntime as ort
from onnxsim import simplify


def export_to_onnx(
    model: nn.Module,
    dummy_inputs,                 # tuple[torch.Tensor]
    onnx_path: str,
    input_names,
    output_names,
    dynamic_axes,
    opset: int = 17,
    do_simplify: bool = True,
    rtol: float = 1e-3,
    atol: float = 1e-5,
):
    model.eval()

    # ---------- 1. 导出 ----------
    with torch.no_grad():
        torch.onnx.export(
            model,
            tuple(dummy_inputs),
            onnx_path,
            export_params=True,
            opset_version=opset,
            do_constant_folding=True,
            input_names=input_names,
            output_names=output_names,
            dynamic_axes=dynamic_axes,
        )
    print(f"[1/4] 导出完成 -> {onnx_path}")

    # ---------- 2. 结构校验 ----------
    onnx_model = onnx.load(onnx_path)
    onnx.checker.check_model(onnx_model)
    print("[2/4] 结构校验通过")

    # ---------- 3. 化简 ----------
    if do_simplify:
        onnx_model, ok = simplify(
            onnx_model,
            overwrite_input_shapes={
                name: list(t.shape) for name, t in zip(input_names, dummy_inputs)
            },
        )
        assert ok, "onnxsim 化简失败"
        onnx.save(onnx_model, onnx_path)
        print("[3/4] 图化简完成")
    else:
        print("[3/4] 跳过化简")

    # ---------- 4. 数值对齐 ----------
    with torch.no_grad():
        ref = model(*dummy_inputs)
    ref_outs = ref if isinstance(ref, (tuple, list)) else (ref,)

    sess = ort.InferenceSession(onnx_path, providers=["CPUExecutionProvider"])
    feeds = {name: t.detach().cpu().numpy()
             for name, t in zip(input_names, dummy_inputs)}
    ort_outs = sess.run(None, feeds)

    for i, (r, o) in enumerate(zip(ref_outs, ort_outs)):
        np.testing.assert_allclose(r.cpu().numpy(), o, rtol=rtol, atol=atol)
        print(f"[4/4] 输出[{i}] 数值一致，max abs diff = "
              f"{np.abs(r.cpu().numpy() - o).max():.3e}")

    print("✅ 全部检查通过，模型可用于部署")
    return onnx_path


if __name__ == "__main__":
    import torchvision

    model = torchvision.models.resnet50(
        weights=torchvision.models.ResNet50_Weights.DEFAULT
    )
    dummy = (torch.randn(2, 3, 224, 224),)

    export_to_onnx(
        model=model,
        dummy_inputs=dummy,
        onnx_path="resnet50_prod.onnx",
        input_names=["input"],
        output_names=["output"],
        dynamic_axes={
            "input":  {0: "batch"},
            "output": {0: "batch"},
        },
        opset=17,
    )

大模型（>2GB）在这个脚本里加 use_external_data_format=True；需要量化就在数值对齐后接第 12 节的量化函数，并在量化后再做一次任务级指标验证。

---

18. 报错速查表

遇到问题先查这张表，按图索骥：

报错 / 现象关键词	大概率原因	快速处理
每次推理结果都不一样	没切 eval()，BN/Dropout 在训练态	model.eval()
operator XXX is not supported	算子无 ONNX symbolic	升 opset / 改写算子 / 用 Dynamo
IR version ... not supported	IR/opset 超过引擎支持	降低 opset_version
喂别的 batch 就 shape 报错	维度写死	配置 dynamic_axes
输入列表里有一堆权重名	initializer 被当成输入	清理 graph.input（坑 5）
大模型导出超限/打不开	撞上 protobuf 2GB 上限	use_external_data_format
Unexpected input data type	dtype 不匹配	对齐 get_inputs() 的 dtype
装了 GPU 版却很慢	算子回退到 CPU EP	查日志看 EP 分配，升级/换算子
Softmax/归一化结果错乱	axis / NCHW·NHWC 错位	Netron 逐节点核对
量化后掉点严重	INT8 精度损失	静态校准 / 敏感层混精 / QAT
结果对但速度偏慢	残留大量 Transpose / 冗余节点	--nchw、onnxsim 化简
控制流分支丢失	trace 只录了样例分支	用 Dynamo 或消除数据依赖分支
转 TensorRT 报算子不认识	图里混入了 com.microsoft 私有算子	查 Netron 的 domain 字段，换导出路径
BN 模型有稳定小偏差	epsilon 不一致	核对 epsilon 属性
变长 batch 结果不一致	attention_mask 漏传/错传	显式导出并喂真实 mask
LLM 加载失败	>2GB 未用外部数据	use_external_data_format=True
检测框位置整体偏移	letterbox 的 padding 未在反算时还原	用 dw/dh/ratio 反算（9.3）

---

19. 总结与展望

回到开头那个「下周上线」的场景，现在你应该有了完整的武器库：

1. ONNX 是深度学习世界的中间表示，用 Protobuf 描述计算图、算子和权重，解耦了训练框架与推理硬件；
2. 转换只是第一步，专业流程是「导出 → 结构校验 → 化简 → 数值对齐 → 量化/编译 → 任务级验证」，缺一不可；
3. 动态维度、多输入输出、dict 输出包装、外部数据格式是处理真实模型的四个高频技巧；
4. opset 是兼容性的生命线 ：云端可上 17，端侧保守到 13，且要警惕 com.microsoft 私有算子；
5. PyTorch 2.x 的 TorchDynamo + onnxscript 正在成为新的默认，复杂模型优先在新链路上解决算子问题；
6. 性能调优有方法论：benchmark（P50/P99）→ profiling（找慢节点）→ 线程/IO Binding/量化逐层优化，而不是盲猜；
7. 大模型是新的深水区：KV Cache 的 past/present 闭环、外部数据格式、Prefill/Decode 分离，都是必修课；
8. ONNX 的真正威力在其后端生态------ORT、TensorRT、OpenVINO、Core ML、ORT Web 让「一次导出，到处高性能运行」成为现实。

最后给一条务实的落地路线，如果你正要开始一个部署项目：

第 1 天：跑通最小闭环
  导出 ResNet/BERT → check_model → 数值对齐 → ORT 推理

第 1 周：把生产要素补齐
  动态 shape、多输入、外部数据格式、onnxsim 化简、基准测试

第 2 周：性能与精度
  Profiling 找瓶颈 → 线程/IO Binding 调优 → INT8 量化 + 任务指标验证

第 3 周：走向目标硬件
  GPU→TensorRT / Intel→OpenVINO / 端侧→量化+固定 shape；C++ 集成

展望未来，几个趋势值得关注：

• 大模型（LLM / 多模态）成为 ONNX 的新战场：超长动态序列、KV Cache、投机解码等给图表达和引擎带来新挑战，ONNX 规范和 ORT 也在快速跟进；但极致性能仍要看 TensorRT-LLM / vLLM 等专用引擎；
• 量化持续下沉：INT8 已普及，INT4 / NF4 等低位宽格式与权重只量化（W4A16）正在端侧和大模型推理中普及；
• 导出器与编译器进一步融合：Dynamo → onnxscript → 各硬件后端的一体化链路会越来越顺滑，「部署」这件事的门槛会持续降低；
• 统一编译栈的竞争：ONNX 之外，MLIR、TVM、Apache TVM 等编译栈也在演进，但 ONNX 凭借生态和厂商支持，仍是「交换格式」这一层最稳的赢家。

---

如果这篇文章帮你少加了一个晚班，欢迎点赞、在看、转发三连 🙌

我会持续输出 模型部署、推理优化、大模型工程化 方向的硬核内容------既有可以直接抄走的代码，也有背后的原理和踩坑实录。关注我，下一篇我们聊聊 TensorRT 极致优化 / 大模型的 ONNX 导出与 KV Cache 加速。

你的每一次关注，都是我继续写下去的动力。 我们下篇见 👋

---
