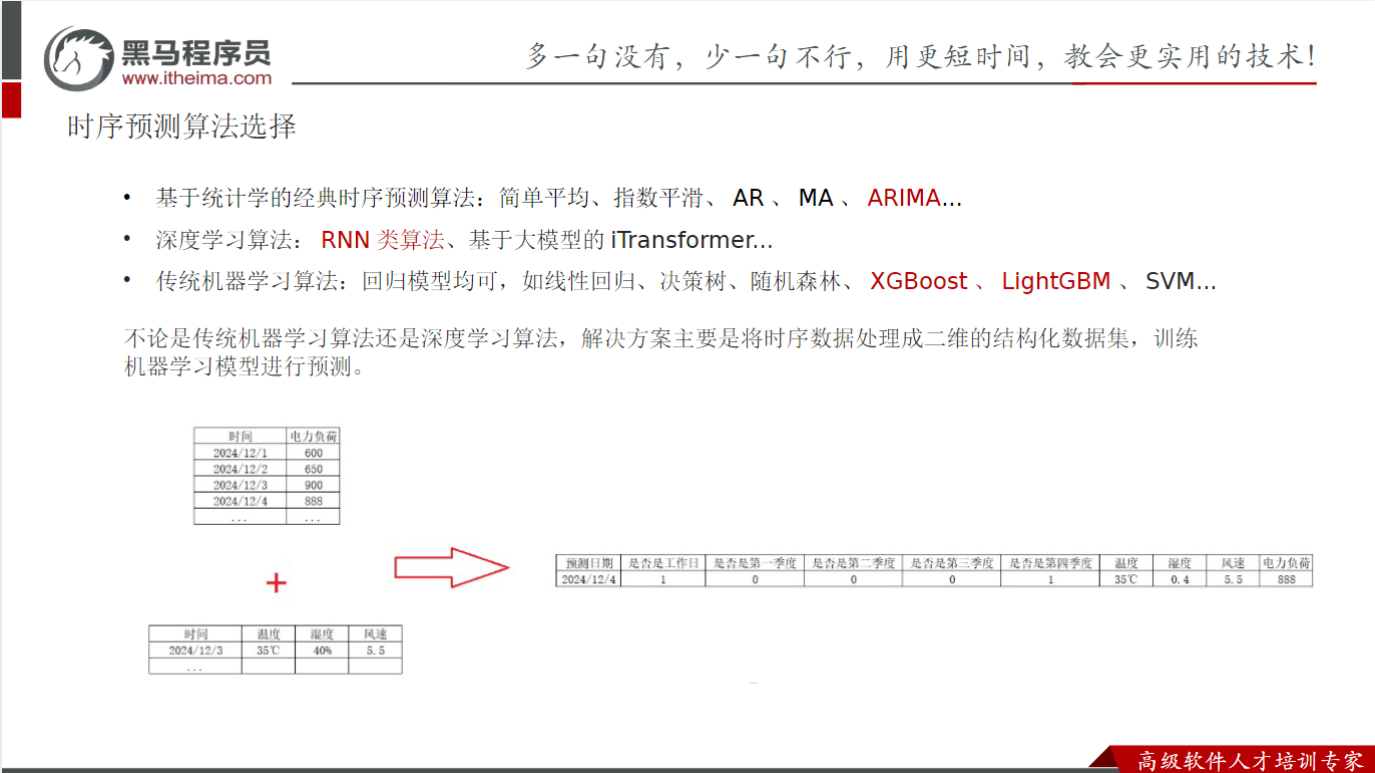

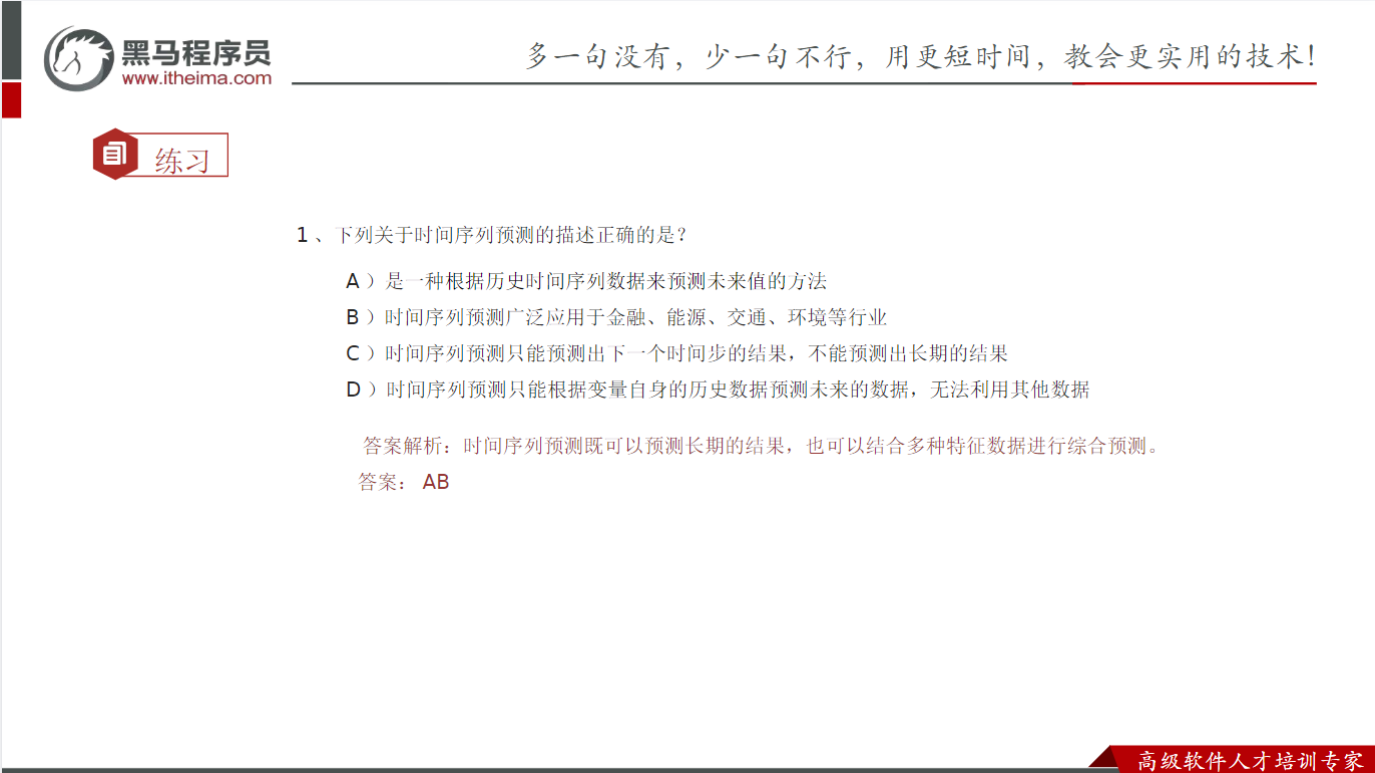

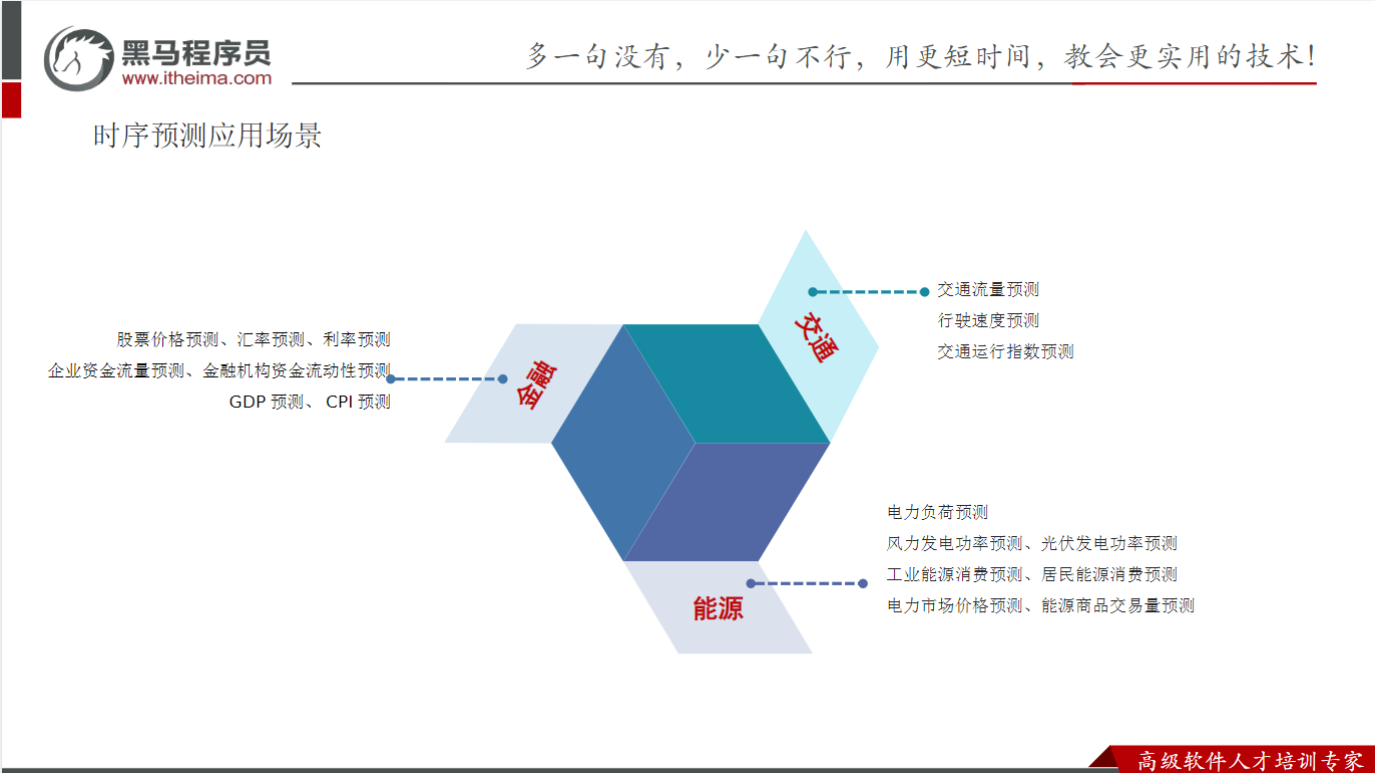

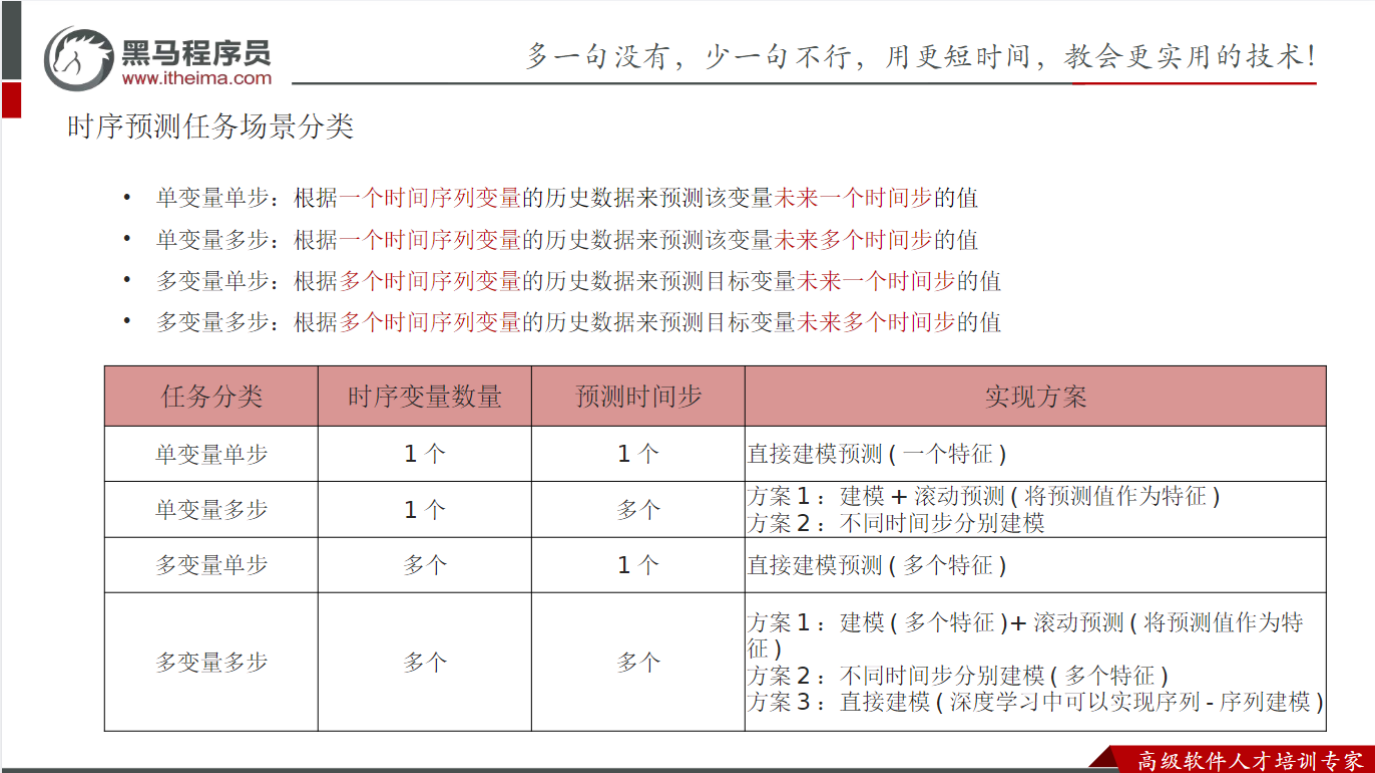

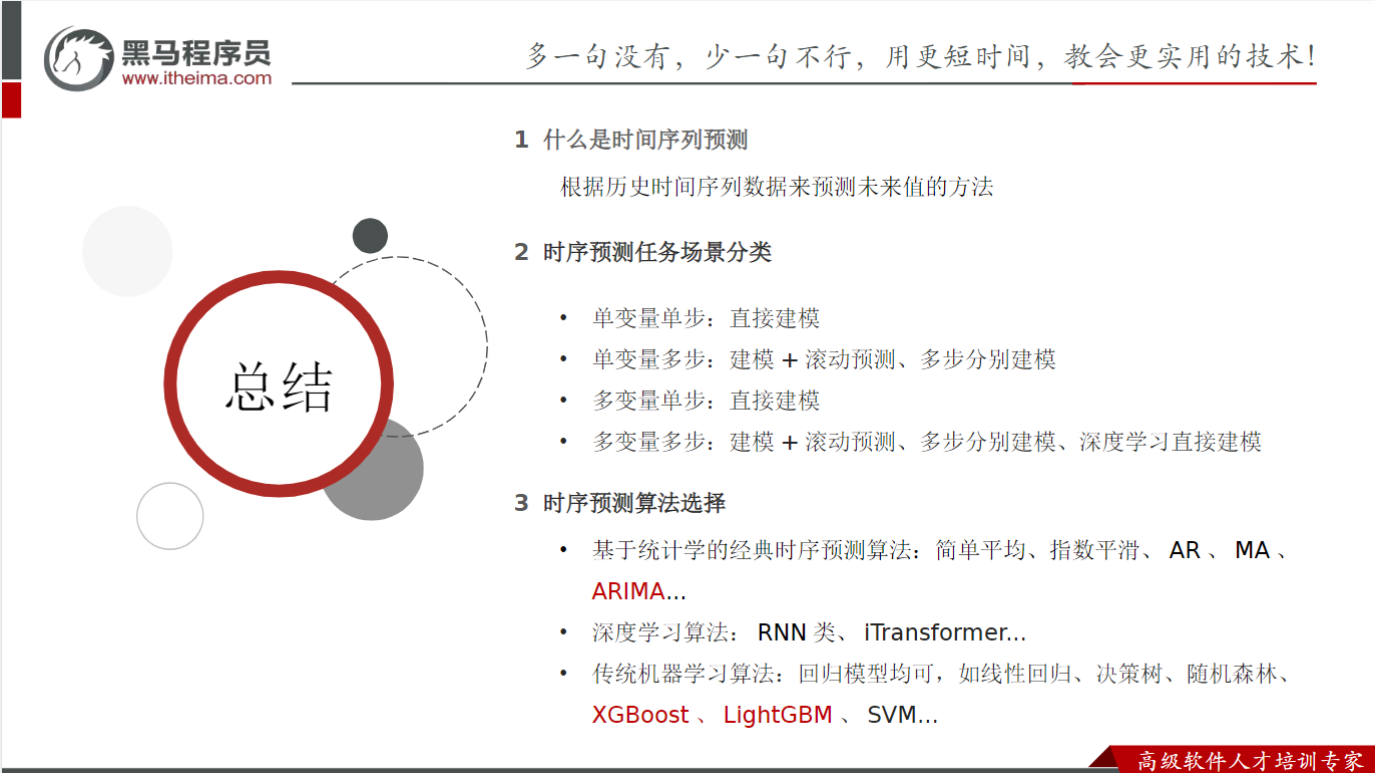

时间序列预测简介
时序：一维，有方向，基于历史，预测未来

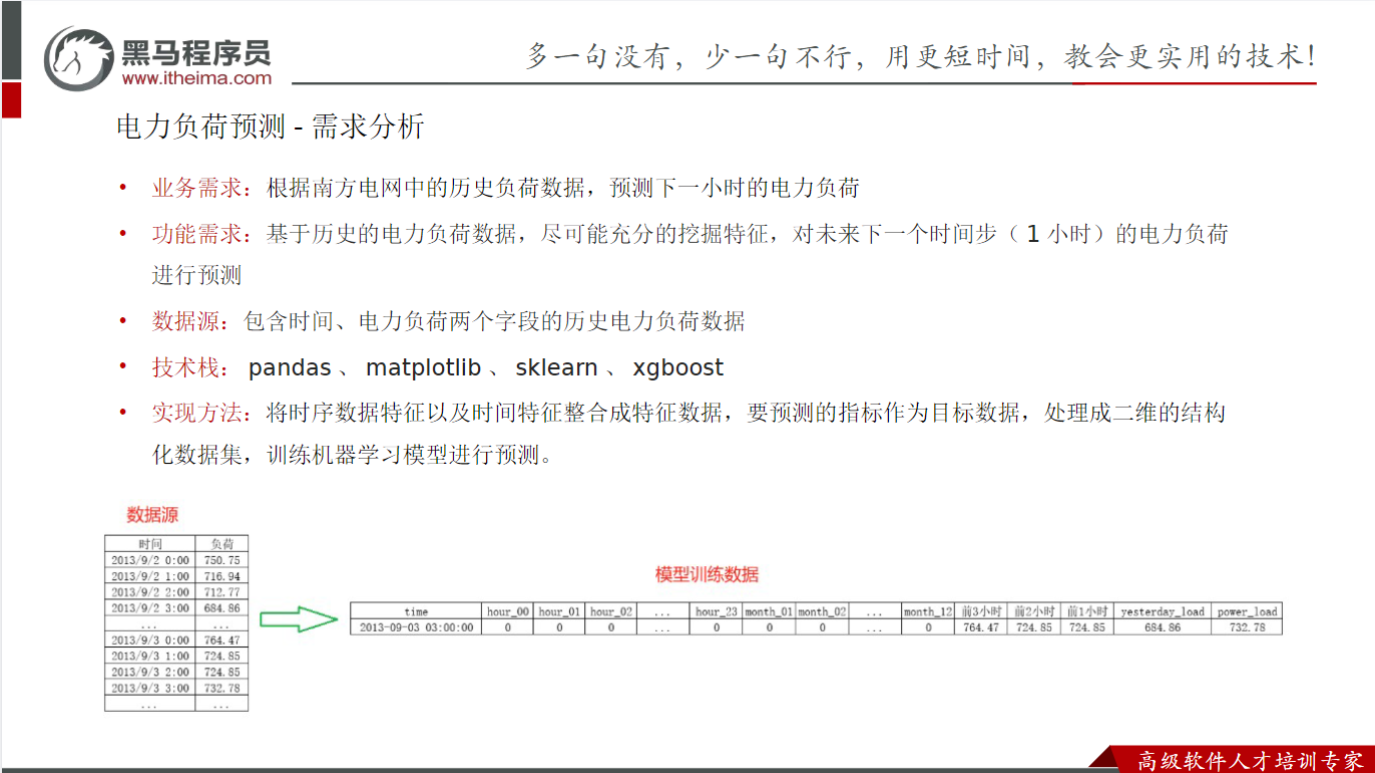

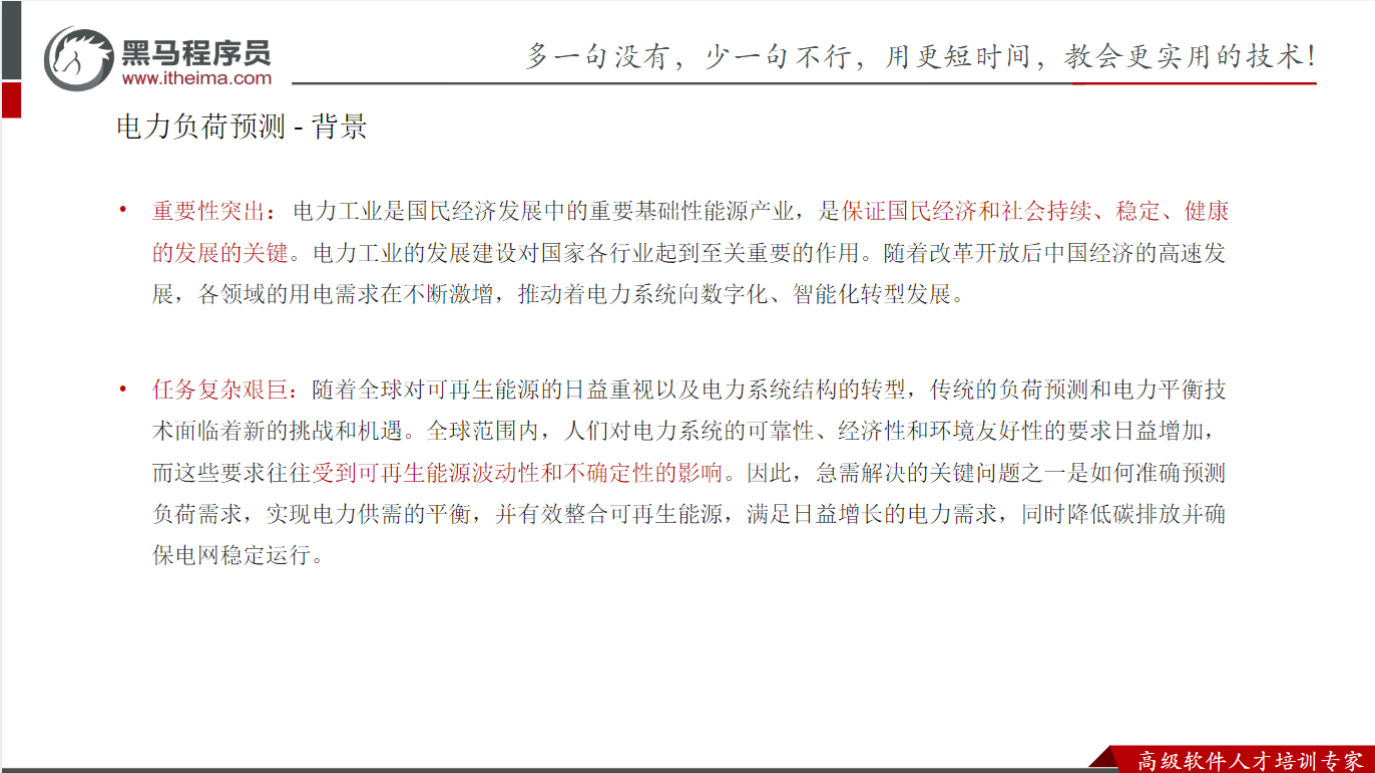

电力负荷预测案例介绍
电力负荷预测案例模型开发

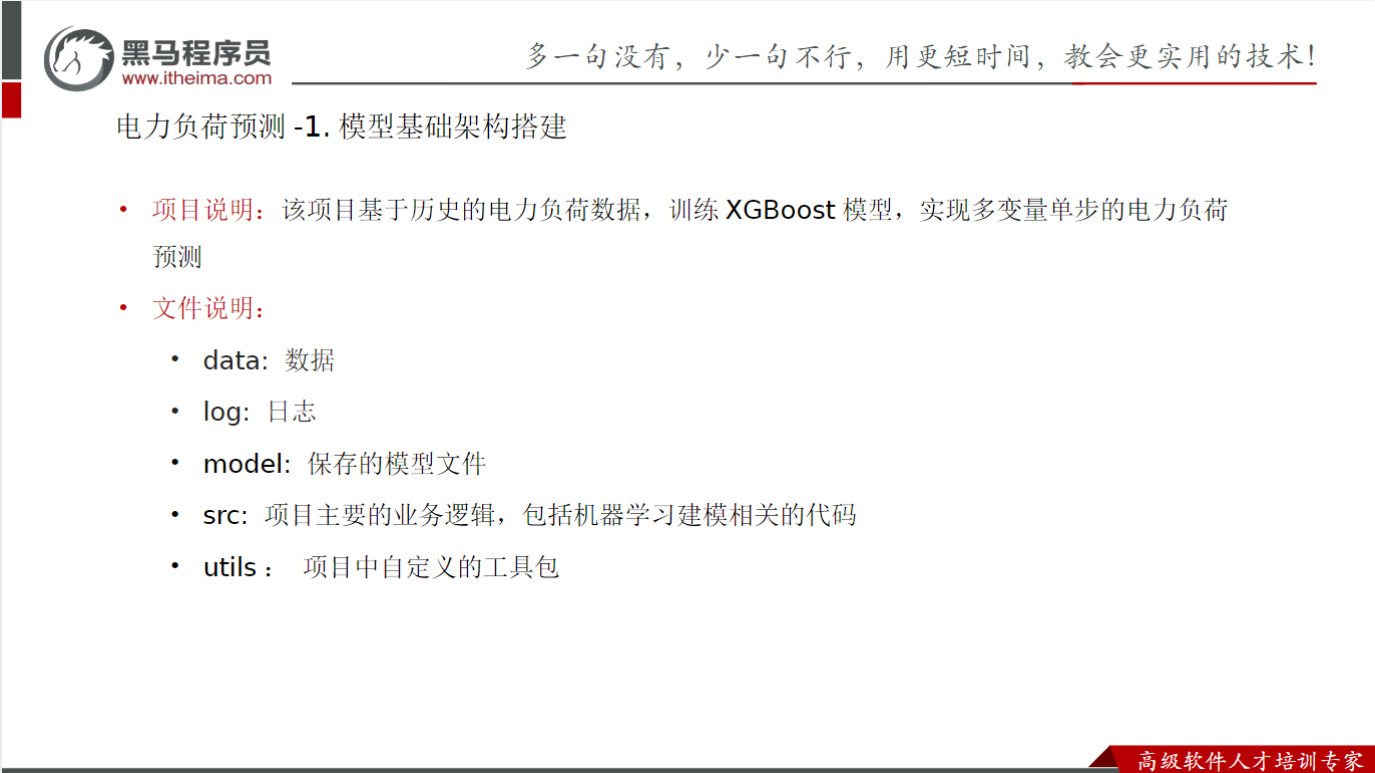

模型基础架构搭建

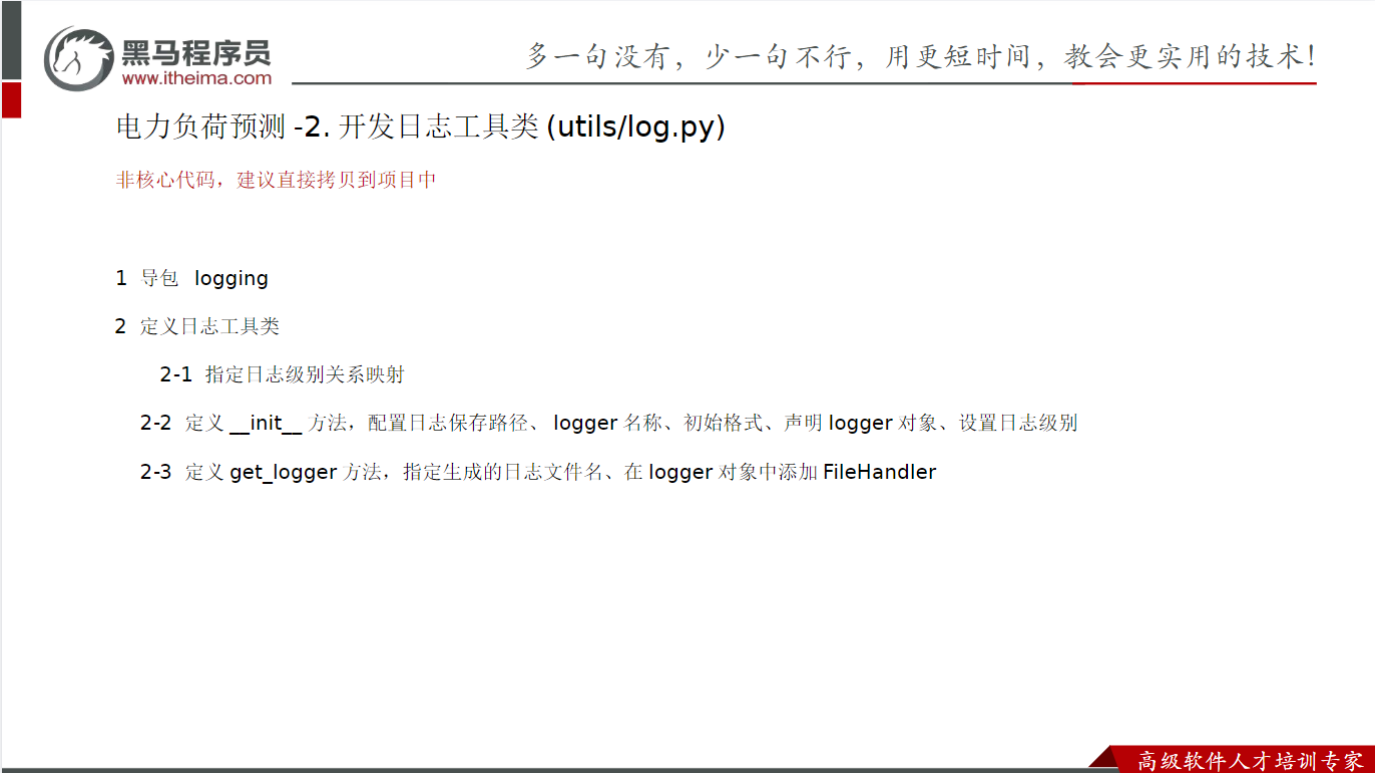

开发日志工具类

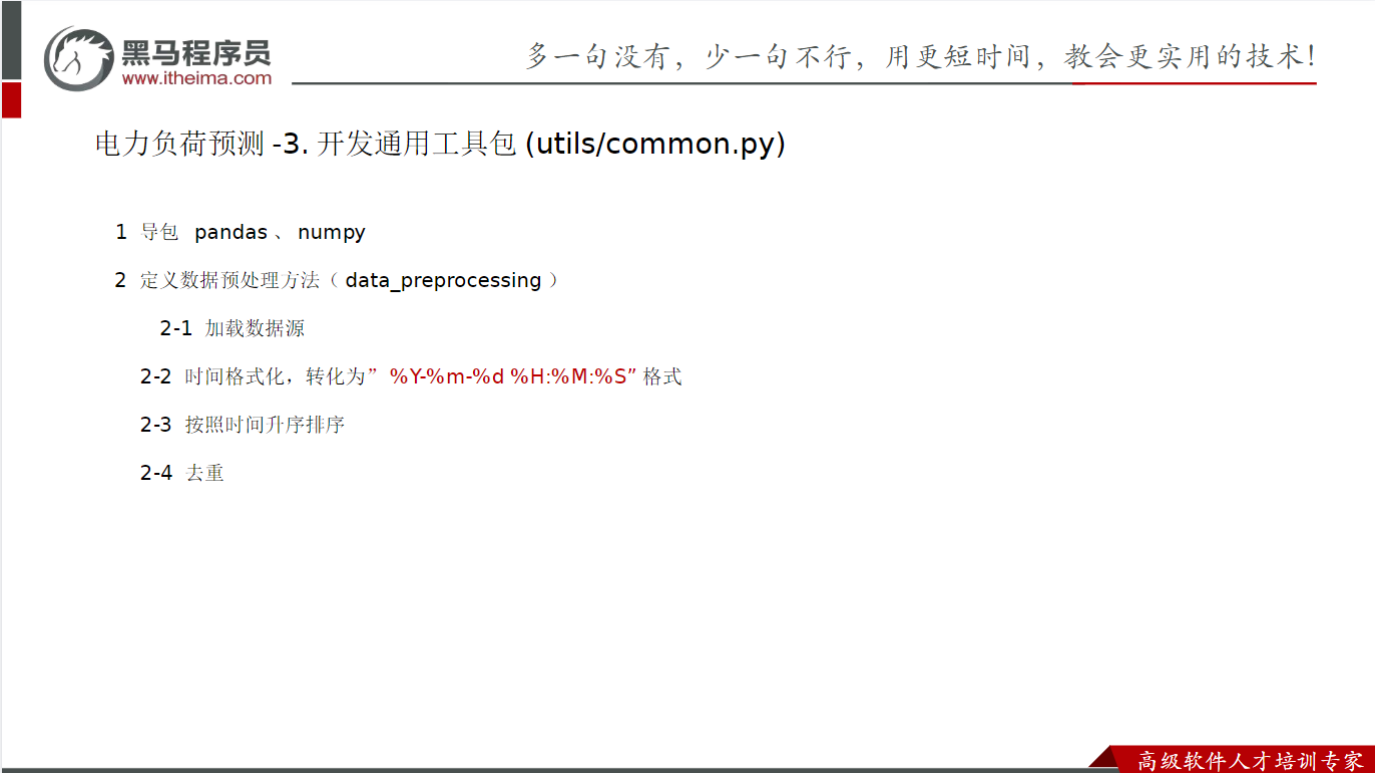

开发通用工具包

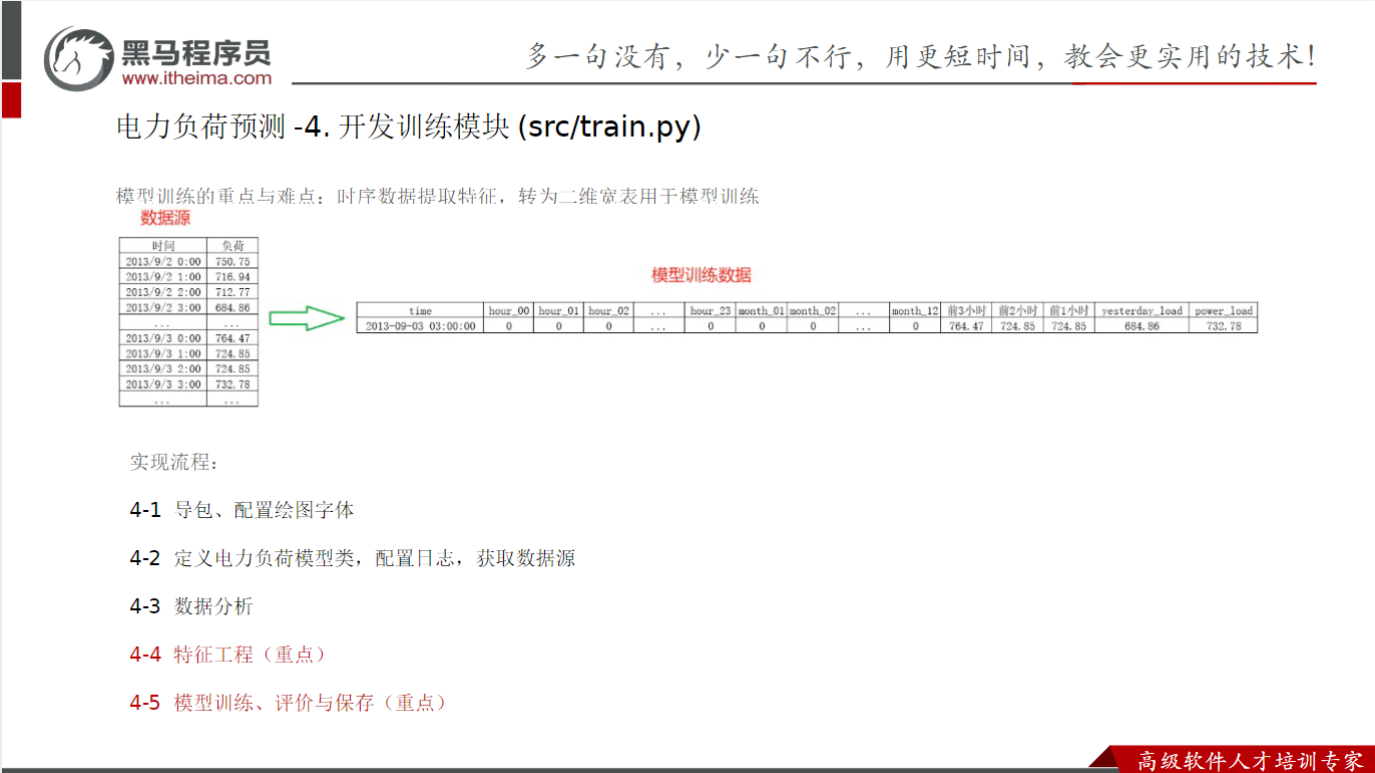

开发模型训练模块
开发模型预测模块

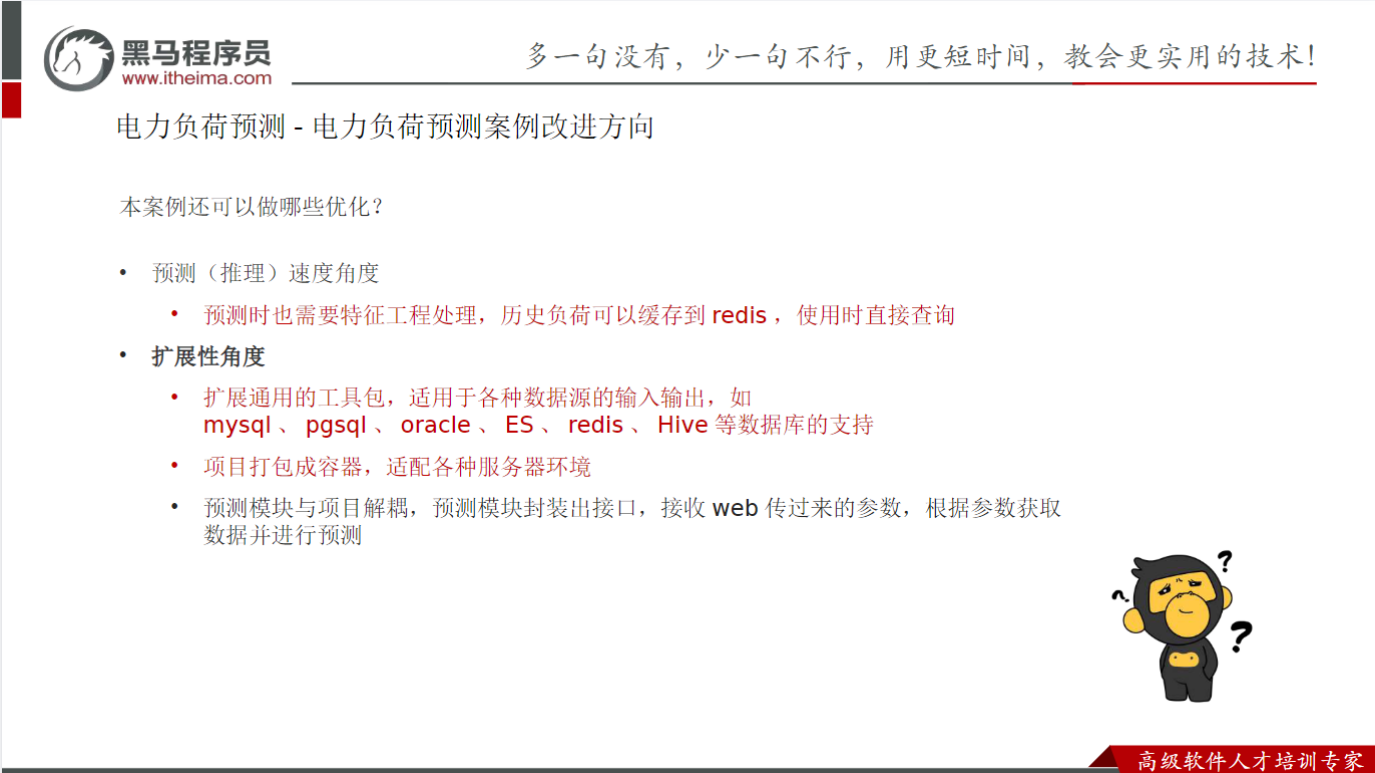

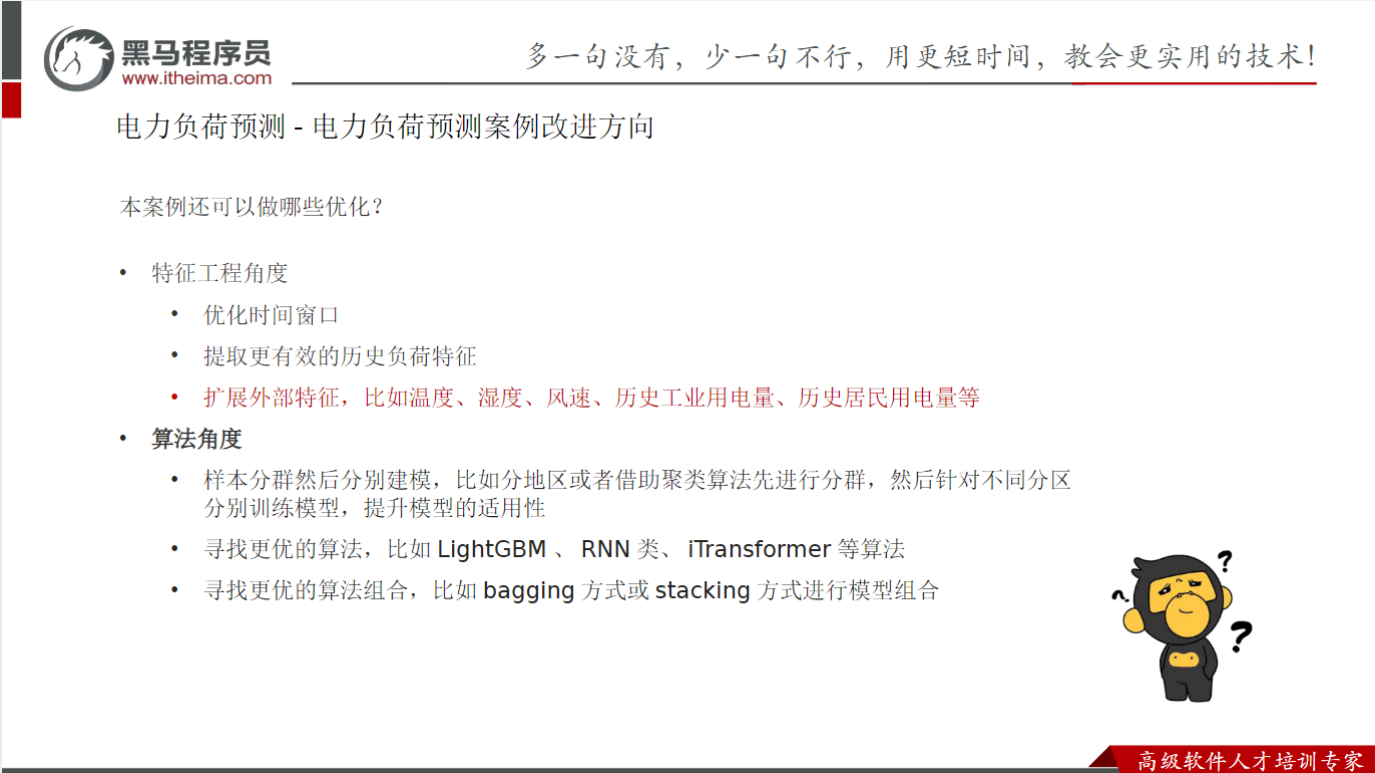

电力负荷预测案例改进方向

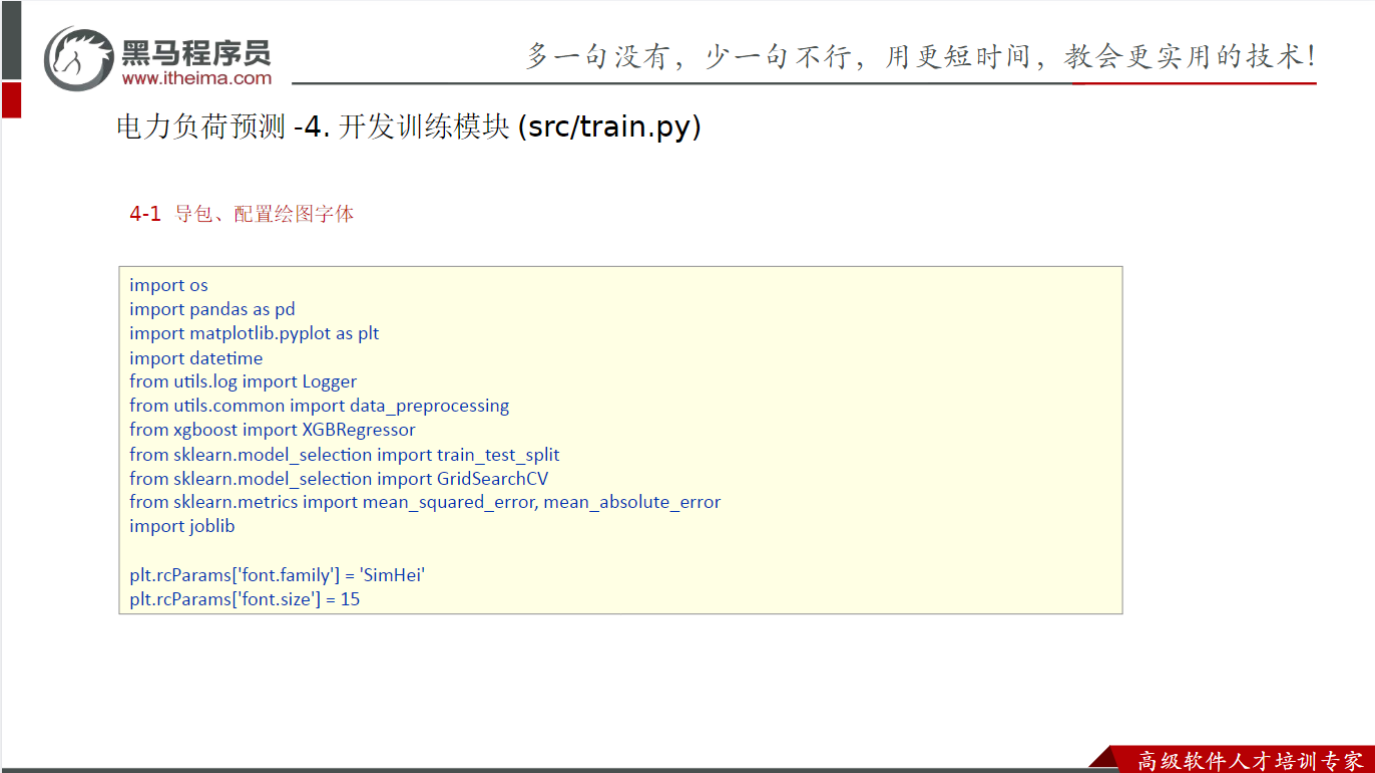

训练代码
python
# -*- coding: utf-8 -*-
import os
import pandas as pd
import matplotlib.pyplot as plt
import datetime
from utils.log import Logger
from utils.common import data_preprocessing
from xgboost import XGBRegressor
from sklearn.model_selection import train_test_split
from sklearn.model_selection import GridSearchCV
from sklearn.metrics import mean_squared_error, mean_absolute_error
import joblib
plt.rcParams['font.family'] = 'SimHei'
plt.rcParams['font.size'] = 15

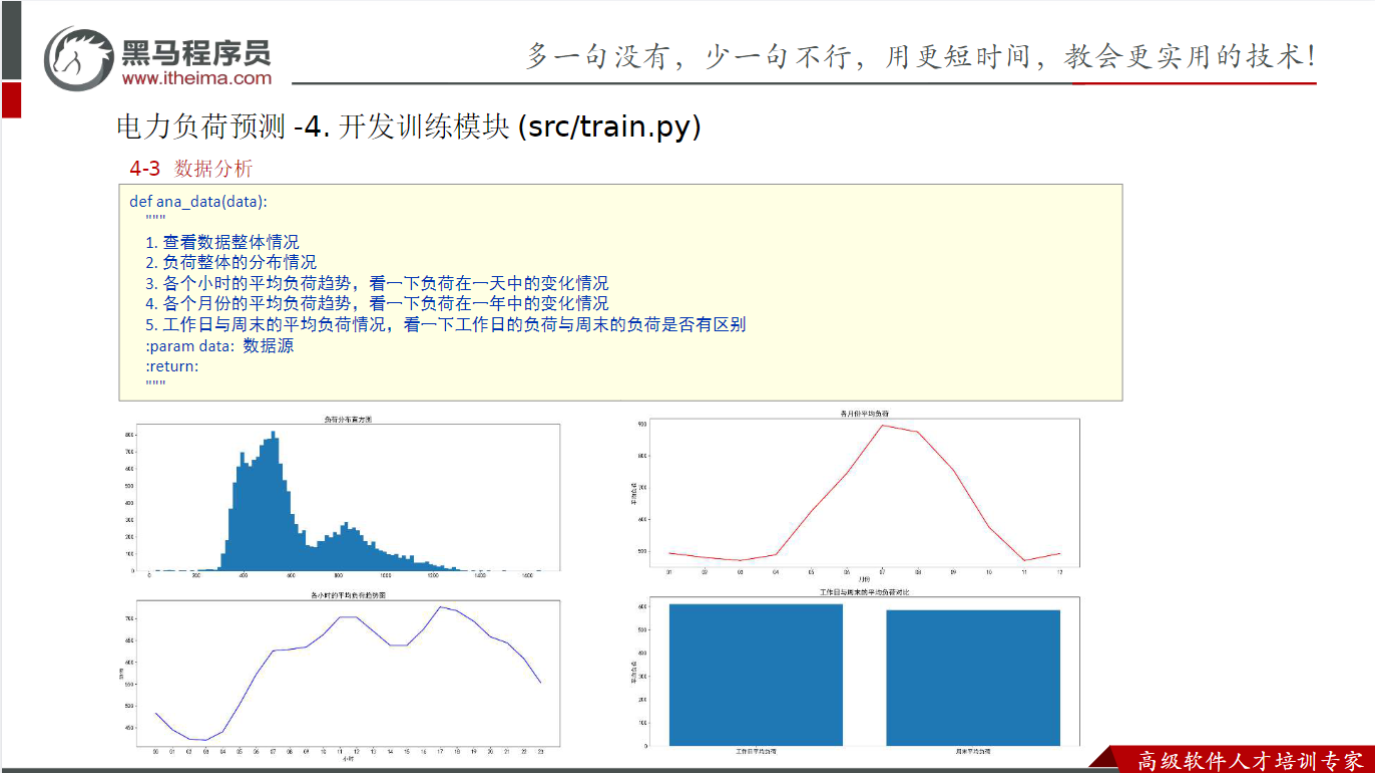

def ana_data(data):
"""
1.查看数据整体情况
2.负荷整体的分布情况
3.各个小时的平均负荷趋势，看一下负荷在一天中的变化情况
4.各个月份的平均负荷趋势，看一下负荷在一年中的变化情况
5.工作日与周末的平均负荷情况，看一下工作日的负荷与周末的负荷是否有区别
:param data: 数据源
:return:
"""
data = data.copy(deep=True)
# 1.数据整体情况
print(data.info())
print(data.head())
fig = plt.figure(figsize=(20, 32))
# 2.负荷整体的分布情况
ax1 = fig.add_subplot(411)
ax1.hist(data['power_load'], bins=100)
ax1.set_title('负荷分布直方图')
# 3.各个小时的平均负荷趋势，看一下负荷在一天中的变化情况
ax2 = fig.add_subplot(412)
data['hour'] = data['time'].str[11:13]
data_hour_avg = data.groupby(by='hour', as_index=False)['power_load'].mean()
ax2.plot(data_hour_avg['hour'], data_hour_avg['power_load'], color='b', linewidth=2)
ax2.set_title('各小时的平均负荷趋势图')
ax2.set_xlabel('小时')
ax2.set_ylabel('负荷')
# 4.各个月份的平均负荷趋势，看一下负荷在一年中的变化情况
ax3 = fig.add_subplot(413)
data['month'] = data['time'].str[5:7]
data_month_avg = data.groupby('month', as_index=False)['power_load'].mean()
ax3.plot(data_month_avg['month'], data_month_avg['power_load'], color='r', linewidth=2)
ax3.set_title('各月份平均负荷')
ax3.set_xlabel('月份')
ax3.set_ylabel('平均负荷')
# 5.工作日与周末的平均负荷情况，看一下工作日的负荷与周末的负荷是否有区别
ax4 = fig.add_subplot(414)
data['week_day'] = data['time'].apply(lambda x: pd.to_datetime(x).weekday())
data['is_workday'] = data['week_day'].apply(lambda x: 1 if x <= 4 else 0)
power_load_workday_avg = data[data['is_workday'] == 1]['power_load'].mean()
power_load_holiday_avg = data[data['is_workday'] == 0]['power_load'].mean()
ax4.bar(x=['工作日平均负荷', '周末平均负荷'], height=[power_load_workday_avg, power_load_holiday_avg])
ax4.set_ylabel('平均负荷')
ax4.set_title('工作日与周末的平均负荷对比')
plt.savefig('../data/fig/负荷分析图.png')

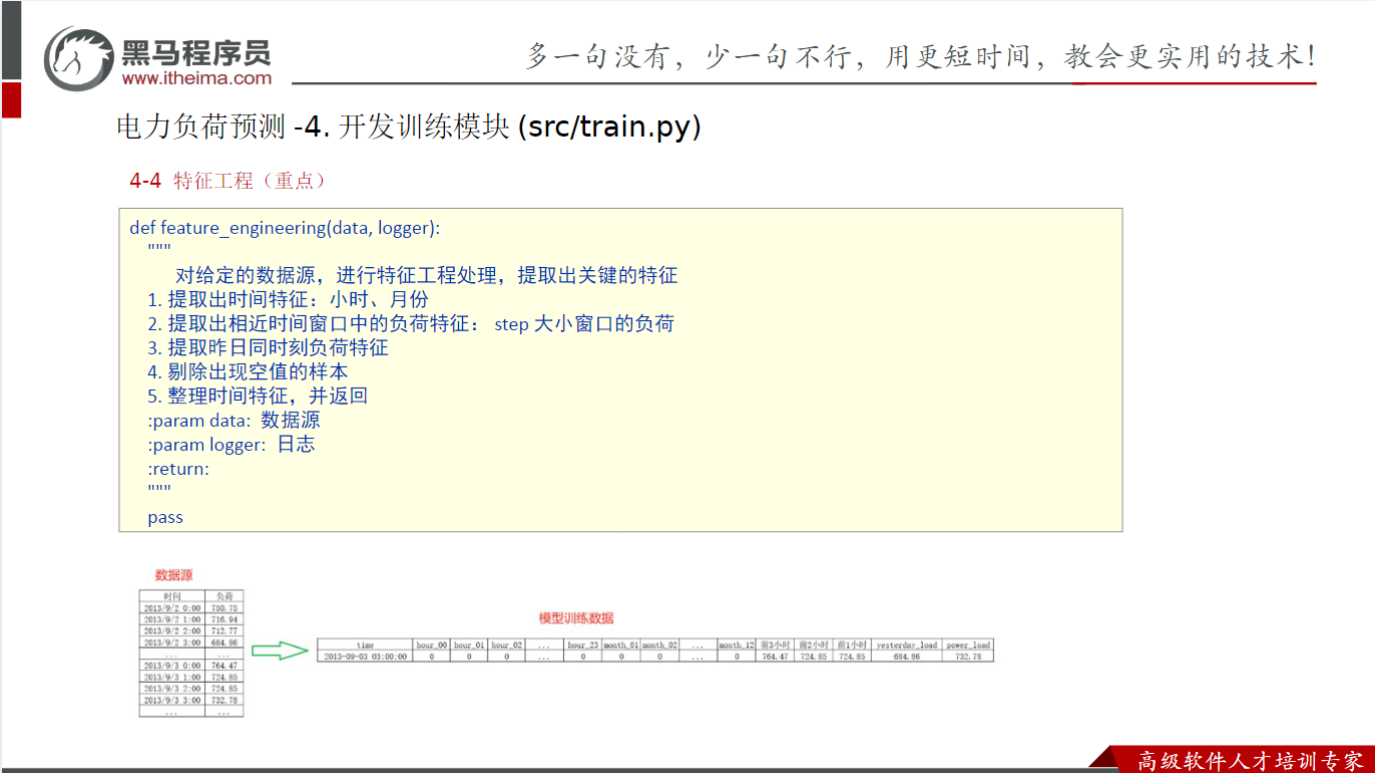

def feature_engineering(data, logger):
"""
对给定的数据源，进行特征工程处理，提取出关键的特征
1.提取出时间特征：月份、小时
2.提取出相近时间窗口中的负荷特征：step大小窗口的负荷
3.提取昨日同时刻负荷特征
4.剔除出现空值的样本
5.整理时间特征，并返回
:param data: 数据源
:param logger: 日志
:return:
"""
logger.info("===============开始进行特征工程处理===============")
result = data.copy(deep=True)
logger.info("===============开始提取时间特征===================")
# 1、提取出时间特征
# 1.1提取出对应的小时，用以表示短期的时间特征
result['hour'] = result['time'].str[11:13]
# 1.2提取出对应的月份，用以表示长期的时间特征
result['month'] = result['time'].str[5:7]
# 1.3 对时间特征进行one-hot编码
# 1.3.1对小时数进行one-hot编码
hour_encoding = pd.get_dummies(result['hour'])
hour_encoding.columns = ['hour_' + str(i) for i in hour_encoding.columns]
# 1.3.2对月份进行one-hot编码
month_encoding = pd.get_dummies(result['month'])
month_encoding.columns = ['month_' + str(i) for i in month_encoding.columns]
# 1.3.3 对one-hot编码后的结果进行拼接
result = pd.concat([result, hour_encoding, month_encoding], axis=1)
logger.info("==============开始提取相近时间窗口中的负荷特征====================")
# 2指定window_size下的相近时间窗口负荷
window_size = 3
shift_list = [result['power_load'].shift(i) for i in range(1, window_size + 1)]
shift_data = pd.concat(shift_list, axis=1)
shift_data.columns = ['前' + str(i) + '小时' for i in range(1, window_size + 1)]
result = pd.concat([result, shift_data], axis=1)
logger.info("============开始提取昨日同时刻负荷特征===========================")
# 3提取昨日同时刻负荷特征
# 3.1时间与负荷转为字典
time_load_dict = result.set_index('time')['power_load'].to_dict()
# 3.2计算昨日相同的时刻
result['yesterday_time'] = result['time'].apply(
lambda x: (pd.to_datetime(x) - pd.to_timedelta('1d')).strftime('%Y-%m-%d %H:%M:%S'))
# 3.3昨日相同的时刻的负荷
result['yesterday_load'] = result['yesterday_time'].apply(lambda x: time_load_dict.get(x))
# 4.剔除出现空值的样本
result.dropna(axis=0, inplace=True)
# 5.整理特征列，并返回
time_feature_names = list(hour_encoding.columns) + list(month_encoding.columns) + list(shift_data.columns) + [
'yesterday_load']
logger.info(f"特征列名是：{time_feature_names}")
return result, time_feature_names

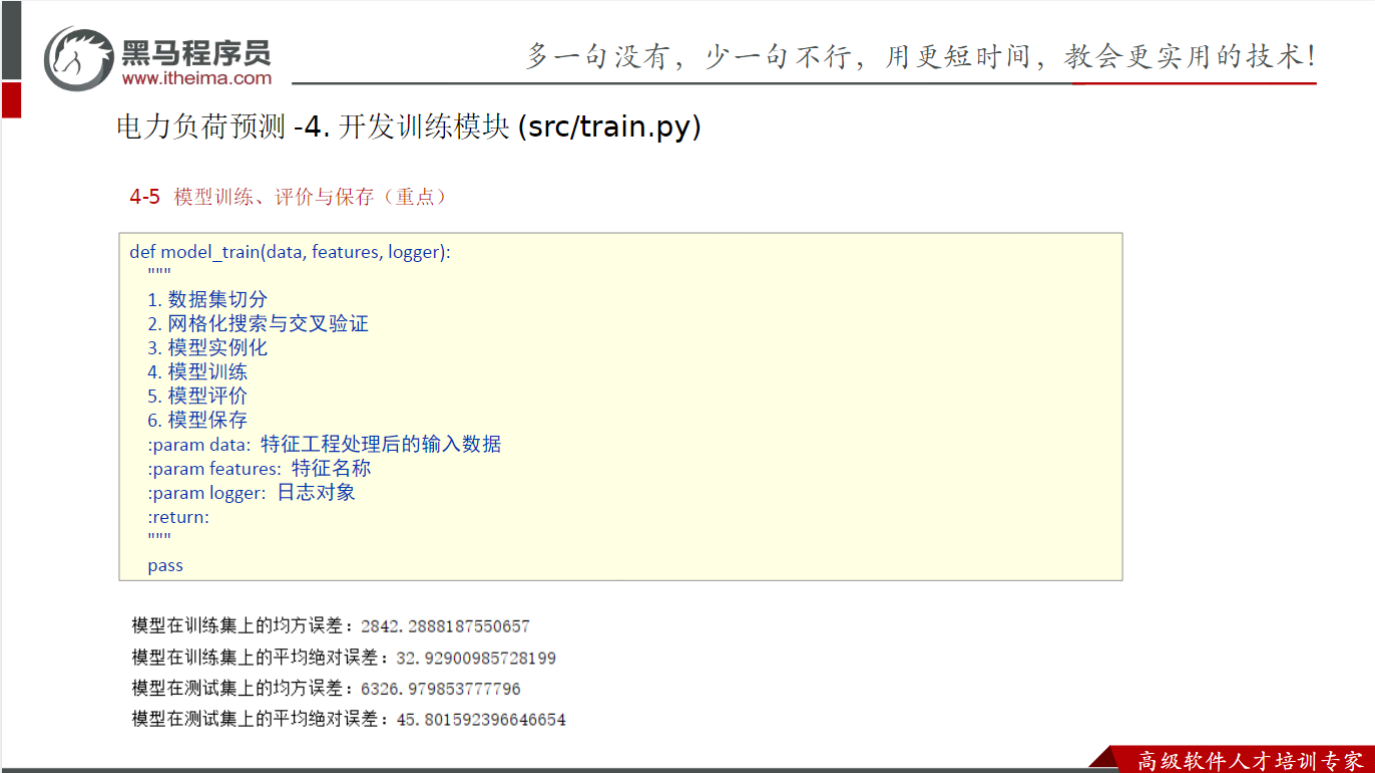

def model_train(data, features, logger):
"""
1.数据集切分
2.网格化搜索与交叉验证
3.模型实例化
4.模型训练
5.模型评价
6.模型保存
:param data: 特征工程处理后的输入数据
:param features: 特征名称
:param logger: 日志对象
:return:
"""
logger.info("=========开始模型训练===================")
# 1.数据集切分
x_data = data[features]
y_data = data['power_load']
# x_train:训练集特征数据
# y_train:训练集目标数据
# x_test:测试集特征数据
# y_test:测试集目标数据
x_train, x_test, y_train, y_test = train_test_split(x_data, y_data, test_size=0.3, random_state=22)
# # 2.网格化搜索与交叉验证
# # 2.1备选的超参数
# print("开始网格化搜索")
# print(datetime.datetime.now()) # 2024-11-26 15:38:26.898828
# param_dict = {
# 'n_estimators': [50, 100, 150, 200],
# 'max_depth': [3, 6, 9],
# 'learning_rate': [0.1, 0.01]
# }
# # 2.2实例化网格化搜索，配置交叉验证
# grid_cv = GridSearchCV(estimator=XGBRegressor(),
# param_grid=param_dict, cv=5)
# # 2.3网格化搜索与交叉验证训练
# grid_cv.fit(x_train, y_train)
# # 2.4输出最优的超参数组合
# print(grid_cv.best_params_) # {'learning_rate': 0.1, 'max_depth': 6, 'n_estimators': 150}
# print("结束网格化搜索")
# print(datetime.datetime.now()) # 2024-11-26 15:39:07.216048
# logger.info("网格化搜索后找到的最优的超参数组合是：learning_rate: 0.1, max_depth: 6, n_estimators: 150")
# 3.模型训练
xgb = XGBRegressor(n_estimators=150, max_depth=6, learning_rate=0.1)
xgb.fit(x_train, y_train)
# 4.模型评价
# 4.1模型在训练集上的预测结果
y_pred_train = xgb.predict(x_train)
# 4.2模型在测试集上的预测结果
y_pred_test = xgb.predict(x_test)
# 4.3模型在训练集上的MSE、MAPE
mse_train = mean_squared_error(y_true=y_train, y_pred=y_pred_train)
mae_train = mean_absolute_error(y_true=y_train, y_pred=y_pred_train)
print(f"模型在训练集上的均方误差：{mse_train}")
print(f"模型在训练集上的平均绝对误差：{mae_train}")
# 4.4模型在测试集上的MSE、MAPE
mse_test = mean_squared_error(y_true=y_test, y_pred=y_pred_test)
mae_test = mean_absolute_error(y_true=y_test, y_pred=y_pred_test)
print(f"模型在测试集上的均方误差：{mse_test}")
print(f"模型在测试集上的平均绝对误差：{mae_test}")
logger.info("=========================模型训练完成=============================")
logger.info(f"模型在训练集上的均方误差：{mse_train}")
logger.info(f"模型在训练集上的平均绝对误差：{mae_train}")
logger.info(f"模型在测试集上的均方误差：{mse_test}")
logger.info(f"模型在测试集上的平均绝对误差：{mae_test}")
# 5.模型保存
joblib.dump(xgb, '../model/xgb.pkl')

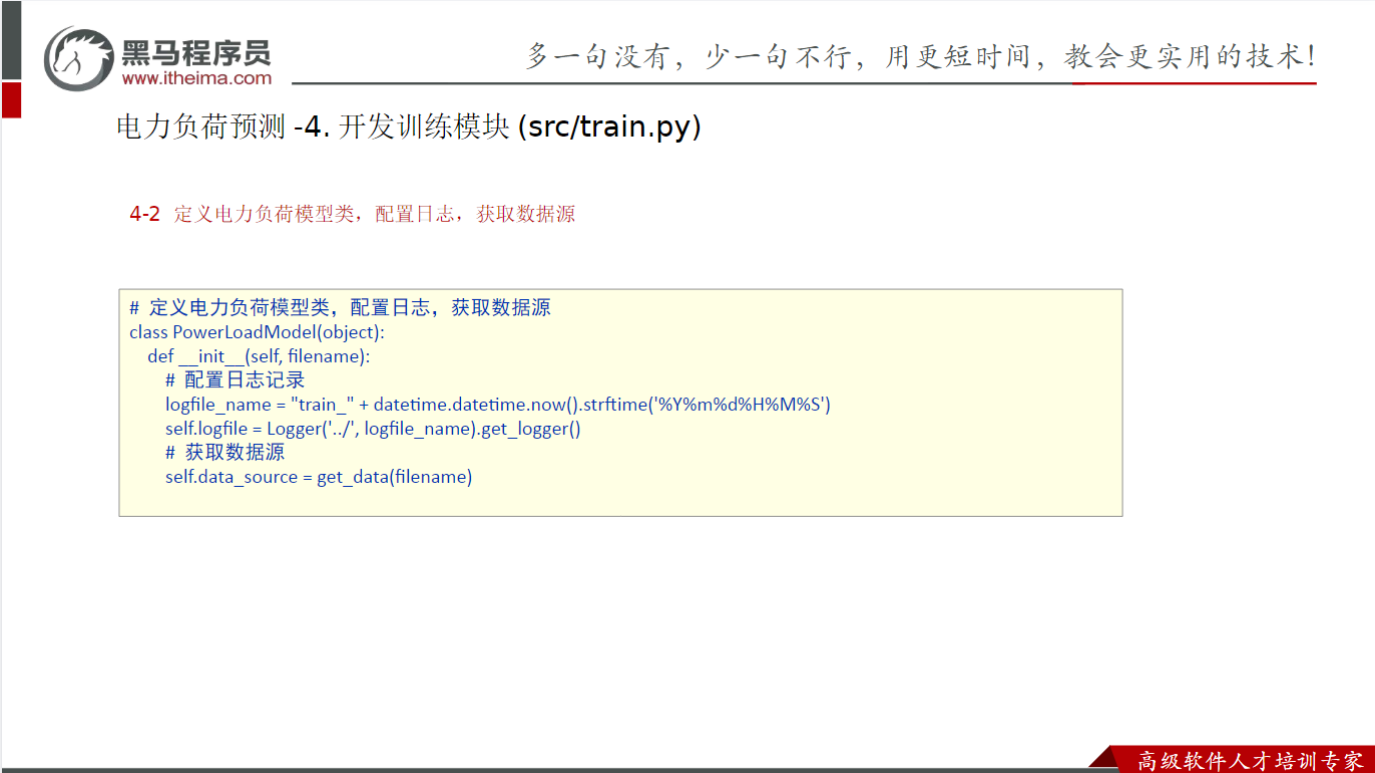

class PowerLoadModel(object):
def __init__(self, filename):
# 配置日志记录
logfile_name = "train_" + datetime.datetime.now().strftime('%Y%m%d%H%M%S')
self.logfile = Logger('../', logfile_name).get_logger()
# 获取数据源
self.data_source = data_preprocessing(filename)
if __name__ == '__main__':
# 1.加载数据集
input_file = os.path.join('../data', 'train.csv')
model = PowerLoadModel(input_file)
# 2.分析数据
ana_data(model.data_source)
# 3.特征工程
processed_data, feature_cols = feature_engineering(model.data_source, model.logfile)
# 4.模型训练、模型评价与模型保存
model_train(processed_data, feature_cols, model.logfile)预测代码
python

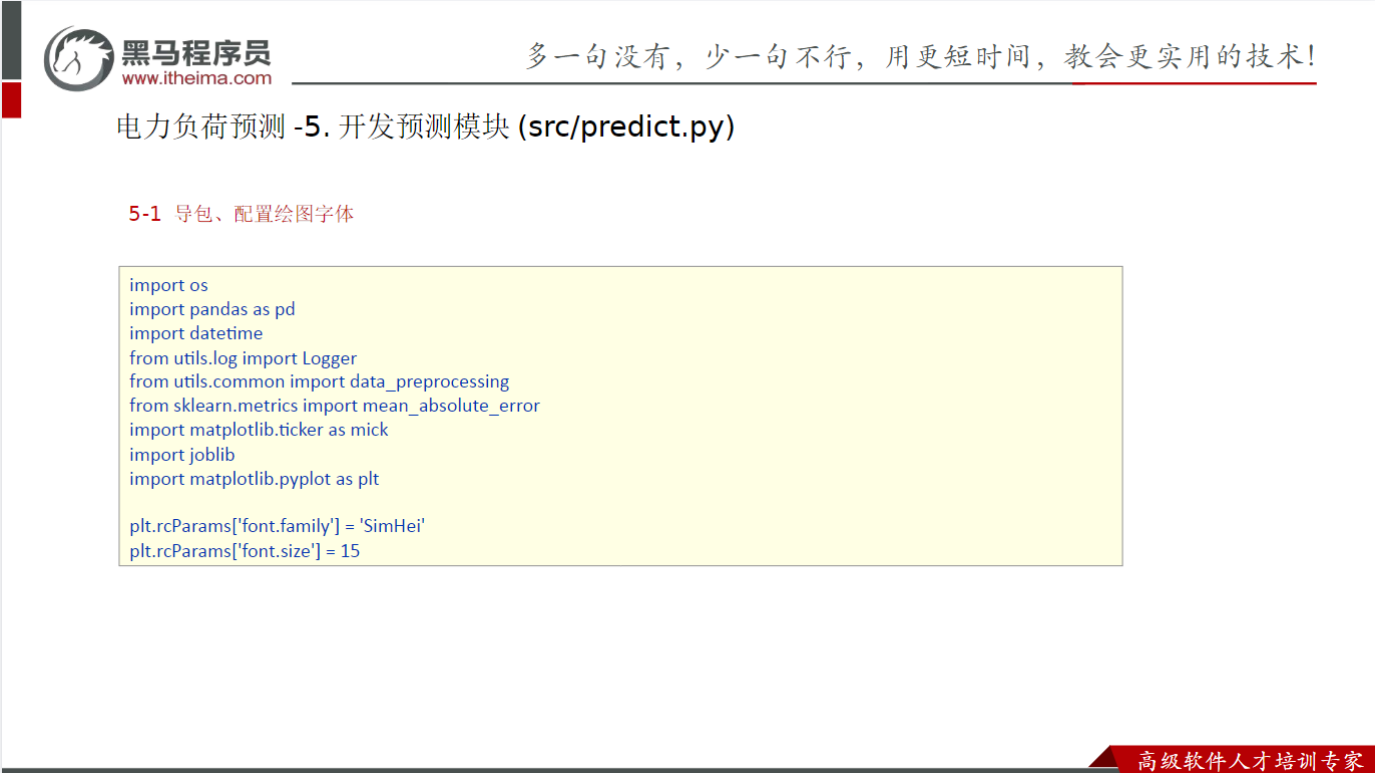

# -*- coding: utf-8 -*-
import os
import pandas as pd
import numpy as np
import datetime
from utils.log import Logger
from utils.common import data_preprocessing
from sklearn.metrics import mean_absolute_error
import matplotlib.ticker as mick
import joblib
import matplotlib.pyplot as plt
plt.rcParams['font.family'] = 'SimHei'
plt.rcParams['font.size'] = 15

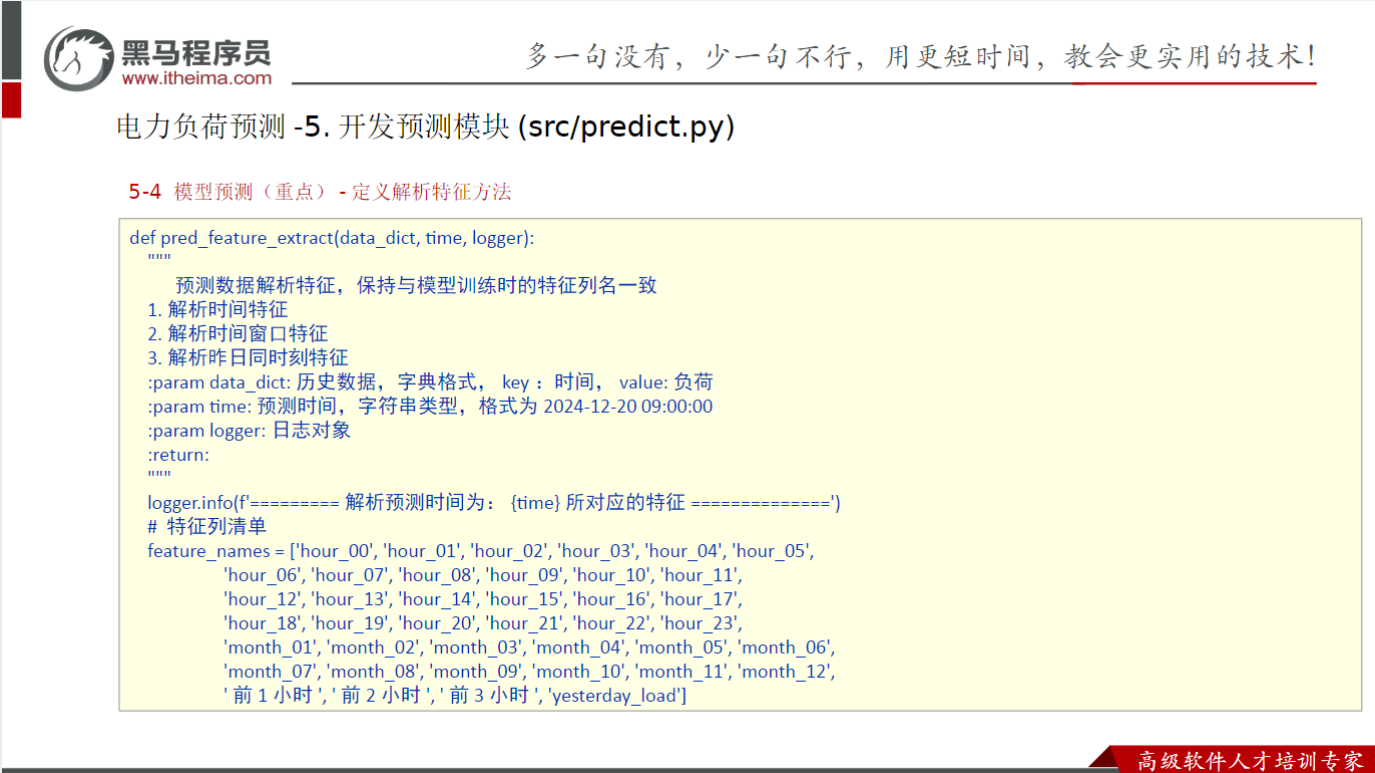

def pred_feature_extract(data_dict, time, logger):
"""
预测数据解析特征，保持与模型训练时的特征列名一致
1.解析时间特征
2.解析时间窗口特征
3.解析昨日同时刻特征
:param data_dict:历史数据，字典格式，key：时间，value:负荷
:param time:预测时间，字符串类型，格式为2024-12-20 09:00:00
:param logger:日志对象
:return:
"""
logger.info(f'=========解析预测时间为：{time}所对应的特征==============')
# 特征列清单
feature_names = ['hour_00', 'hour_01', 'hour_02', 'hour_03', 'hour_04', 'hour_05',
'hour_06', 'hour_07', 'hour_08', 'hour_09', 'hour_10', 'hour_11',
'hour_12', 'hour_13', 'hour_14', 'hour_15', 'hour_16', 'hour_17',
'hour_18', 'hour_19', 'hour_20', 'hour_21', 'hour_22', 'hour_23',
'month_01', 'month_02', 'month_03', 'month_04', 'month_05', 'month_06',
'month_07', 'month_08', 'month_09', 'month_10', 'month_11', 'month_12',
'前1小时', '前2小时', '前3小时', 'yesterday_load']
# 小时特征数据，使用列表保存起来
hour_part = []
pred_hour = time[11:13]
for i in range(24):
if pred_hour == feature_names[i][5:7]:
hour_part.append(1)
else:
hour_part.append(0)
# 月份特征数据，使用列表保存起来
month_part = []
pred_month = time[5:7]
for i in range(24, 36):
if pred_month == feature_names[i][6:8]:
month_part.append(1)
else:
month_part.append(0)
# 历史负荷数据，使用列表保存起来
his_part = []
# 前1小时负荷
last_1h_time = (pd.to_datetime(time) - pd.to_timedelta('1h')).strftime('%Y-%m-%d %H:%M:%S')
last_1h_load = data_dict.get(last_1h_time, 600)
# 前2小时负荷
last_2h_time = (pd.to_datetime(time) - pd.to_timedelta('2h')).strftime('%Y-%m-%d %H:%M:%S')
last_2h_load = data_dict.get(last_2h_time, 600)
# 前3小时负荷
last_3h_time = (pd.to_datetime(time) - pd.to_timedelta('3h')).strftime('%Y-%m-%d %H:%M:%S')
last_3h_load = data_dict.get(last_3h_time, 600)
# 昨日同时刻负荷
last_day_time = (pd.to_datetime(time) - pd.to_timedelta('1d')).strftime('%Y-%m-%d %H:%M:%S')
last_day_load = data_dict.get(last_day_time, 600)
his_part = [last_1h_load, last_2h_load, last_3h_load, last_day_load]
# 特征数据，包含小时特征数据，月份特征数据，历史负荷数据
feature_list = [hour_part + month_part + his_part]
# feature_list需要转成dataframe并返回，所以这里用append变成一个二维列表
feature_df = pd.DataFrame(feature_list, columns=feature_names)
return feature_df, feature_names

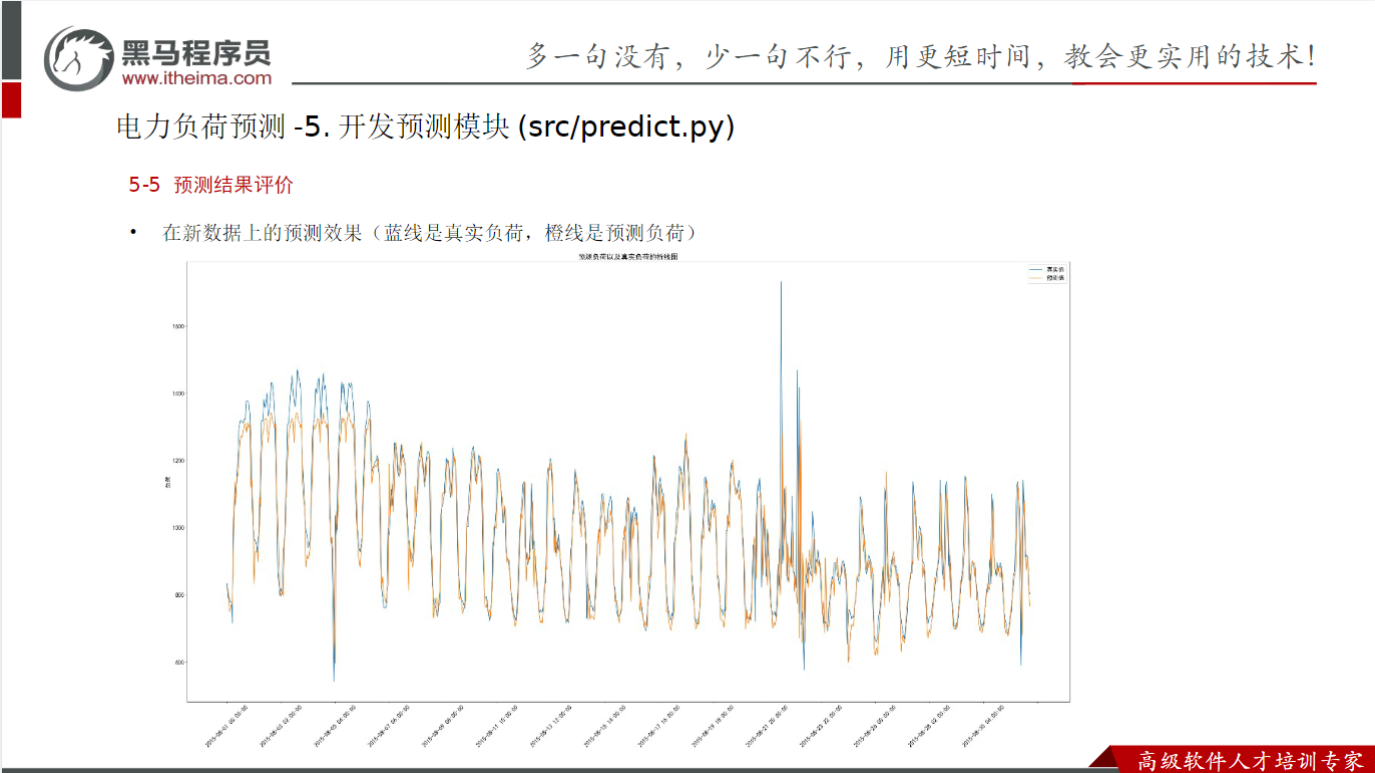

def prediction_plot(data):
"""
绘制时间与预测负荷折线图，时间与真实负荷折线图，展示预测效果
:param data: 数据一共有三列：时间、真实值、预测值
:return:
"""
# 绘制在新数据下
fig = plt.figure(figsize=(40, 20))
ax = fig.add_subplot()
# 绘制时间与真实负荷的折线图
ax.plot(data['时间'], data['真实值'], label='真实值')
# 绘制时间与预测负荷的折线图
ax.plot(data['时间'], data['预测值'], label='预测值')
ax.set_ylabel('负荷')
ax.set_title('预测负荷以及真实负荷的折线图')
# 横坐标时间若不处理太过密集，这里调大时间展示的间隔
ax.xaxis.set_major_locator(mick.MultipleLocator(50))
# 时间展示时旋转45度
plt.xticks(rotation=45)
plt.legend()
plt.savefig('../data/fig/预测效果.png')

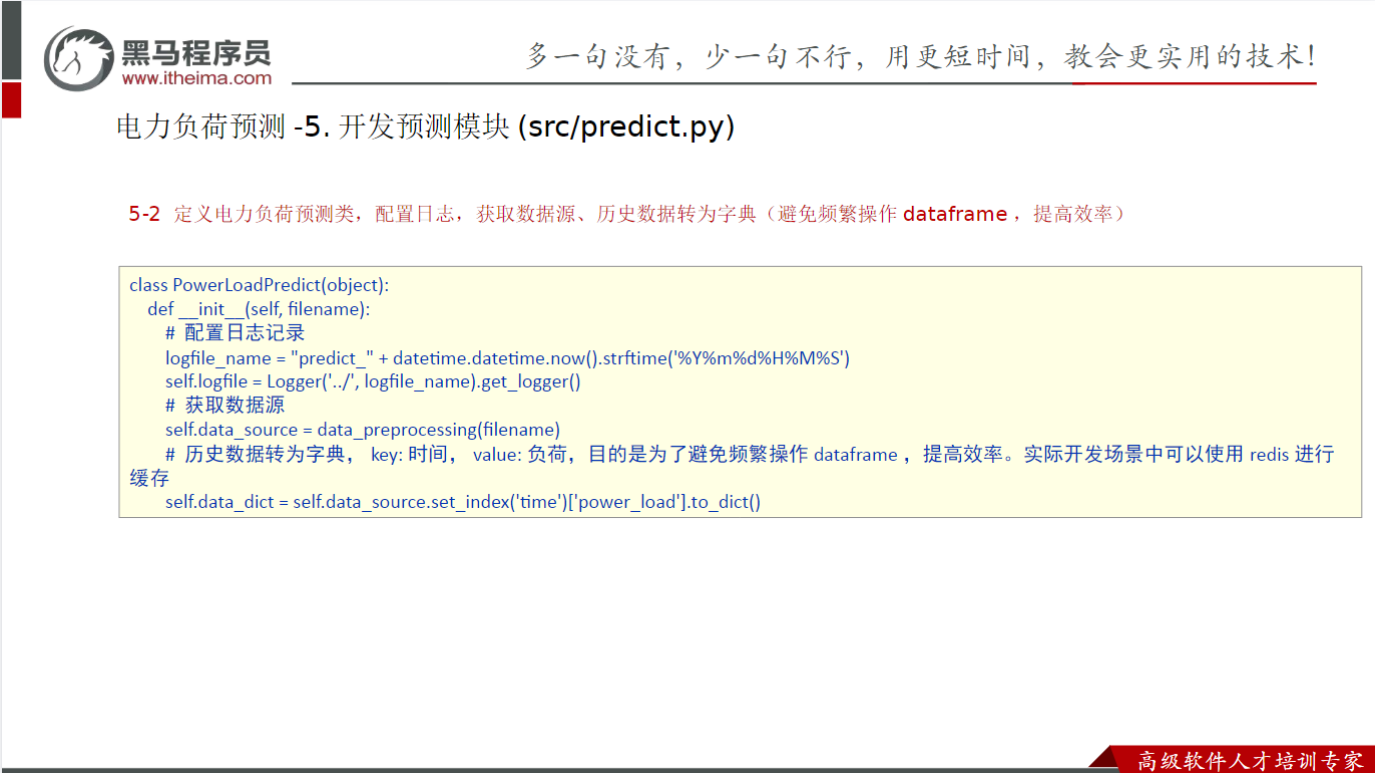

class PowerLoadPredict(object):
def __init__(self, filename):
# 配置日志记录
logfile_name = "predict_" + datetime.datetime.now().strftime('%Y%m%d%H%M%S')
self.logfile = Logger('../', logfile_name).get_logger()
# 获取数据源
self.data_source = data_preprocessing(filename)
# 历史数据转为字典，key:时间，value:负荷，目的是为了避免频繁操作dataframe，提高效率。实际开发场景中可以使用redis进行缓存
self.data_dict = self.data_source.set_index('time')['power_load'].to_dict()
if __name__ == '__main__':
"""

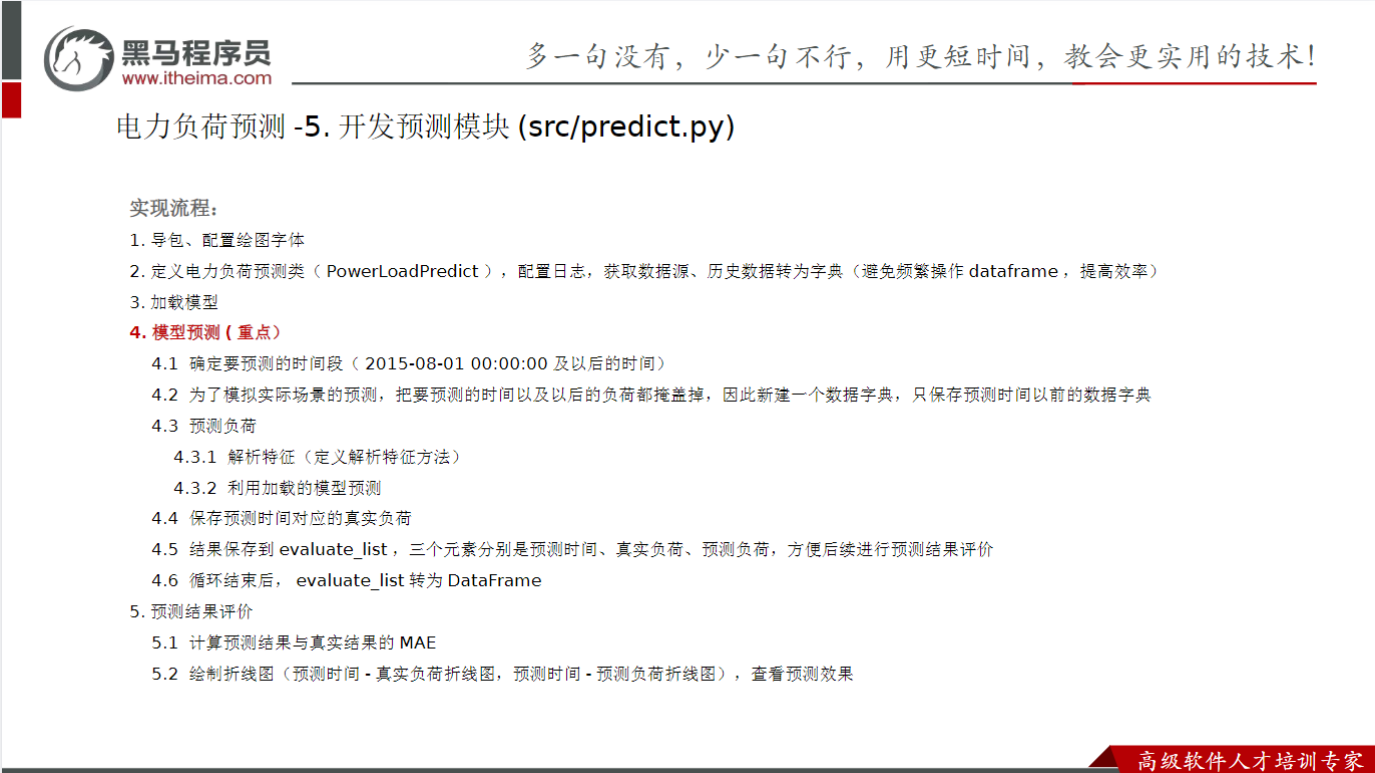

模型预测
1.导包、配置绘图字体
2.定义电力负荷预测类，配置日志，获取数据源、历史数据转为字典（避免频繁操作dataframe，提高效率）
3.加载模型

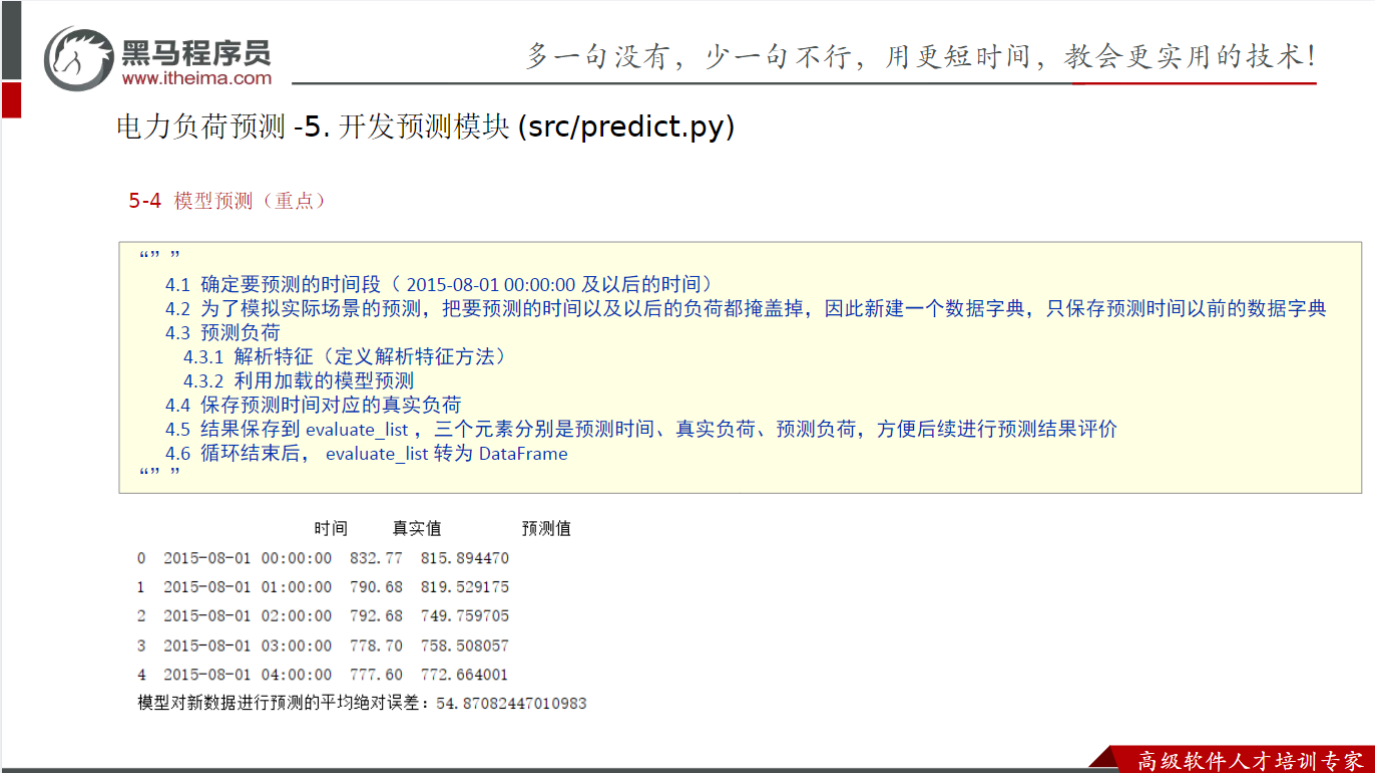

4.模型预测
4.1 确定要预测的时间段（2015-08-01 00:00:00及以后的时间）
4.2 为了模拟实际场景的预测，把要预测的时间以及以后的负荷都掩盖掉，因此新建一个数据字典，只保存预测时间以前的数据字典
4.3 预测负荷
4.3.1 解析特征（定义解析特征方法）
4.3.2 利用加载的模型预测
4.4 保存预测时间对应的真实负荷
4.5 结果保存到evaluate_list，三个元素分别是预测时间、真实负荷、预测负荷，方便后续进行预测结果评价
4.6 循环结束后，evaluate_list转为DataFrame

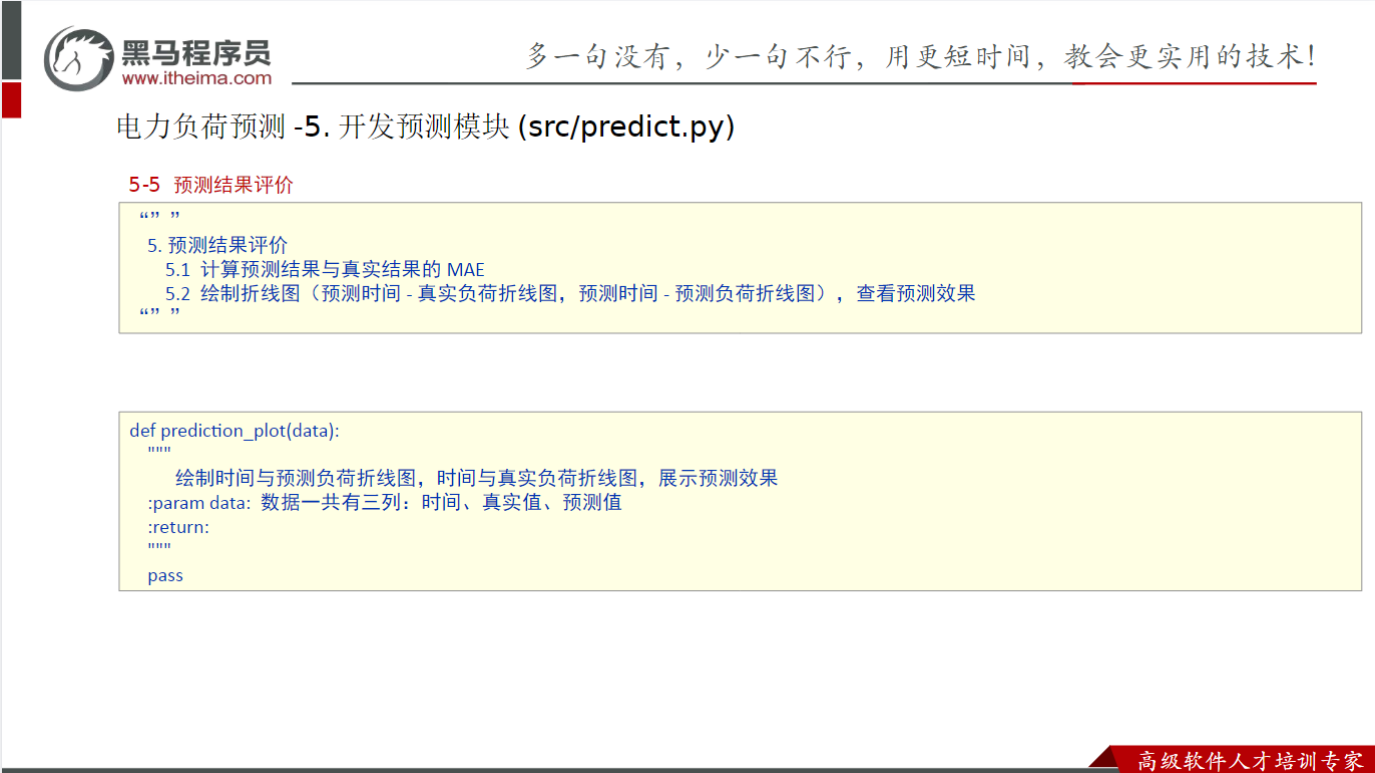

5.预测结果评价
5.1 计算预测结果与真实结果的MAE
5.2 绘制折线图（预测时间-真实负荷折线图，预测时间-预测负荷折线图），查看预测效果
"""
# 2.定义电力负荷预测类(PowerLoadPredict)，配置日志，获取数据源、历史数据转为字典（避免频繁操作dataframe，提高效率）
input_file = os.path.join('../data', 'test.csv')
pred_obj = PowerLoadPredict(input_file)

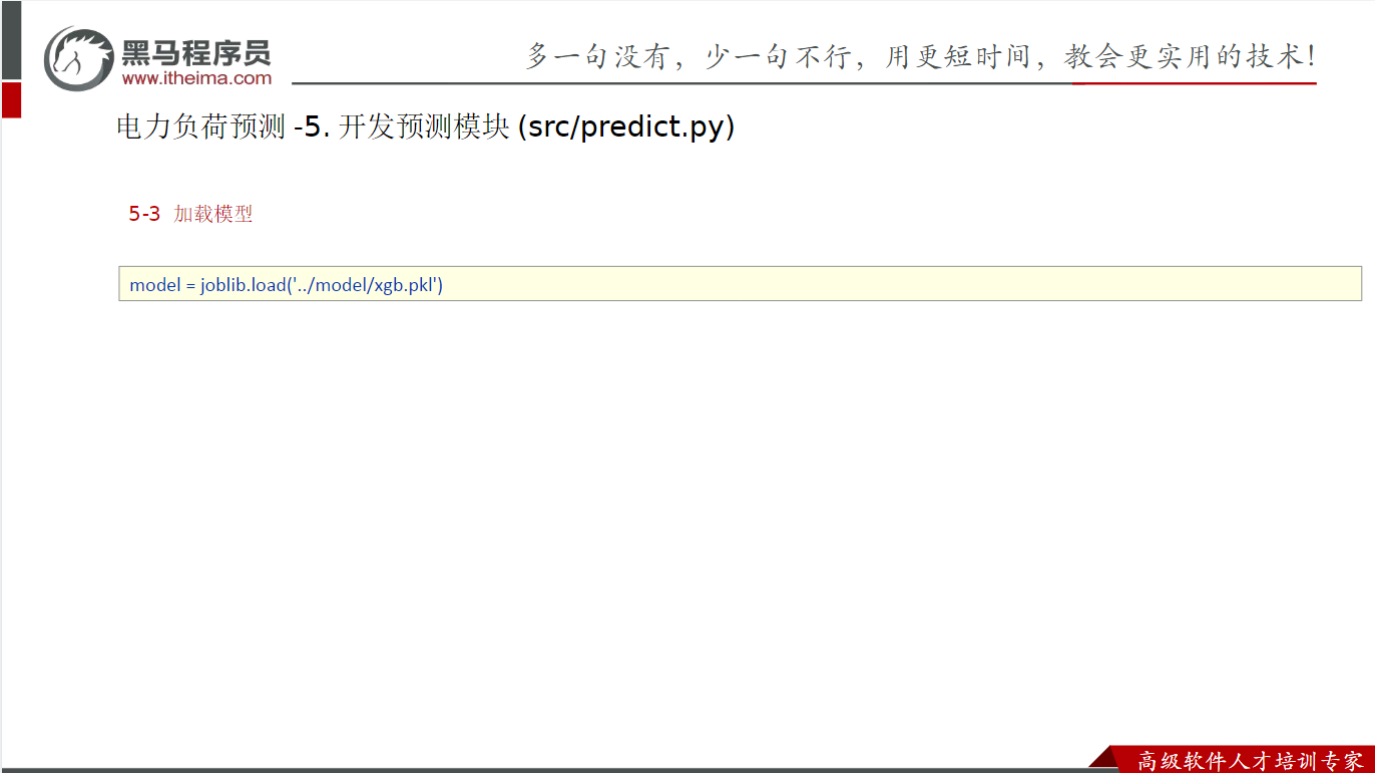

# 3.加载模型
model = joblib.load('../model/xgb.pkl')
# 4.模型预测
evaluate_list = []
# 4.1确定要预测的时间段：2015-08-01 00:00:00及以后的时间
pred_times = pred_obj.data_source[pred_obj.data_source['time'] >= '2015-08-01 00:00:00']['time']
for pred_time in pred_times:
print(f"开始预测时间为：{pred_time}的负荷")
pred_obj.logfile.info(f"开始预测时间为：{pred_time}的负荷")
# 4.2为了模拟实际场景的预测，把要预测的时间以及以后的负荷都掩盖掉，因此新建一个数据字典，只保存预测时间以前的数据字典
data_his_dict = {k: v for k, v in pred_obj.data_dict.items() if k < pred_time}
# 4.3预测负荷
# 4.3.1解析特征
processed_data, feature_cols = pred_feature_extract(data_his_dict, pred_time, pred_obj.logfile)
# 4.3.2 模型预测
pred_value = model.predict(processed_data[feature_cols])
# 4.4真实负荷
true_value = pred_obj.data_dict.get(pred_time)
pred_obj.logfile.info(f"真实负荷为：{true_value}, 预测负荷为：{pred_value}")
# 4.5结果保存到evaluate_list，三个元素分别是预测时间、真实负荷、预测负荷
evaluate_list.append([pred_time, true_value, pred_value[0]])
# 4.6evaluate_list转为DataFrame
evaluate_df = pd.DataFrame(evaluate_list, columns=['时间', '真实值', '预测值'])
# 5.预测结果评价
# 5.1计算预测结果与真实结果的MAE
mae_score = mean_absolute_error(evaluate_df['真实值'], evaluate_df['预测值'])
print(f"模型对新数据进行预测的平均绝对误差：{mae_score}")
pred_obj.logfile.info(f"模型对新数据进行预测的平均绝对误差：{mae_score}")
# 5.2绘制折线图，查看预测效果
prediction_plot(evaluate_df)
