机器视觉VsionPro高级用法——如何使用脚本工具显示CogPMAlignTool工具的X坐标、Y坐标、角度

在 VisionPro 项目开发中，使用CogPMAlignTool做模板匹配是最常用的定位手段。默认 PM 工具只能在结果面板查看位姿数据，很多场景需要直接在图像上叠加文字标签，直观展示匹配目标的 X 坐标、Y 坐标、旋转角度。 VisionPro 的脚本工具（UserScript）可以自定义绘图逻辑，在模板匹配完成后，自动把位姿文本绘制到图像上，不用借助额外图形工具。下面完整介绍实现思路、源码解析、使用步骤与常见坑点。

开发环境：VisionPro 9.x/ 10.x，C# 脚本，ToolBlock 工具组内脚本

实现原理

在 mToolBlock 脚本的RunTool函数中，先执行组内所有工具，运行CogPMAlignTool1模板匹配；
获取 PM 匹配结果集合，遍历每一个匹配目标；
从匹配结果CogPMAlignResult中读取位姿Pose：TranslationX、TranslationY、Rotation（弧度）；
弧度转角度：弧度 × 180 / Math.PI；
创建CogGraphicLabel文本图形，放在匹配目标中心位置，设置红色文字；
将图形存入图形集合gc；
重写ModifyLastRunRecord方法，把图形添加到运行记录，图像窗口即可看到叠加文字。

CogPAMlignTool的脚本函数

1. 图形集合

复制代码

CogGraphicCollection gc = new CogGraphicCollection();

全局图形容器，每次 Run 先 Clear，防止多次运行图形叠加，存储所有文本标签。

2. 读取 PM 匹配位姿

复制代码

double x = pma.Results[i].GetPose().TranslationX;
double y = pma.Results[i].GetPose().TranslationY;
double angle = pma.Results[i].GetPose().Rotation * 180 / Math.PI;

PM 匹配输出旋转为弧度，需要乘以180/Math.PI转为角度；GetPose()获取目标在图像坐标系下的位姿。

3. CogGraphicLabel 文本绘制

cs 复制代码

      CogGraphicLabel label = new CogGraphicLabel();
      // 获取匹配位姿：X、Y平移，旋转弧度
      double x = pma.Results[i].GetPose().TranslationX;
      double y = pma.Results[i].GetPose().TranslationY;
      double angle = pma.Results[i].GetPose().Rotation * 180 / Math.PI;
      // 拼接文本，保留2位小数
      string str = "X:" + x.ToString("F2") + ", Y:" + y.ToString("F2") + ", θ:" + angle.ToString("F2") +"°";
      // 设置文本绘制坐标与文字内容
      label.SetXYText(x,y,str);
      // 设置文字颜色为绿色
      label.Color = CogColorConstants.Green;
      // 设置字体：宋体12号
      label.Font = new Font("宋体",12);
      // 将标签加入图形集合
      gc.Add(label);

SetXYText(x,y,str)：在指定图像坐标 (x,y) 位置绘制文本； CogColorConstants.Green：VisionPro 内置颜色常量； Font("宋体",12)：自定义字体字号。

4. ModifyLastRunRecord 绘图回调

cs 复制代码

    // 将图形集合里所有标注添加到图像运行记录
    foreach(ICogGraphic g in gc)
    {
      // 参数说明：图形对象，运行记录，绑定图像源，图层名称
      mToolBlock.AddGraphicToRunRecord(g,lastRecord,"CogPMAlignTool1.InputImage","");
    }

AddGraphicToRunRecord：将图形挂载到指定工具的输入图像记录。

⚠️注意：第二个参数"CogPMAlignTool1.InputImage"必须和 ToolBlock 内部 PM 工具名称保持一致，如果你的 PM 工具改名，这里字符串同步修改，否则图形无法显示。

CogToolBlock工具高级脚本完整代码

cs 复制代码

#region namespace imports
using System;
using System.Collections;
using System.Drawing;
using System.IO;
using System.Windows.Forms;
using Cognex.VisionPro;
using Cognex.VisionPro.ToolBlock;
using Cognex.VisionPro3D;
using Cognex.VisionPro.PMAlign;
#endregion

public class CogToolBlockAdvancedScript : CogToolBlockAdvancedScriptBase
{
  #region Private Member Variables
  private Cognex.VisionPro.ToolBlock.CogToolBlock mToolBlock;
  CogGraphicCollection gc = new CogGraphicCollection();
  #endregion

  /// <summary>
  /// Called when the parent tool is run.
  /// Add code here to customize or replace the normal run behavior.
  /// </summary>
  /// <param name="message">Sets the Message in the tool's RunStatus.</param>
  /// <param name="result">Sets the Result in the tool's RunStatus</param>
  /// <returns>True if the tool should run normally,
  ///          False if GroupRun customizes run behavior</returns>
  public override bool GroupRun(ref string message, ref CogToolResultConstants result)
  {
    // To let the execution stop in this script when a debugger is attached, uncomment the following lines.
    // #if DEBUG
    // if (System.Diagnostics.Debugger.IsAttached) System.Diagnostics.Debugger.Break();
    // #endif


    // Run each tool using the RunTool function
    foreach(ICogTool tool in mToolBlock.Tools)
      mToolBlock.RunTool(tool, ref message, ref result);
    gc.Clear();

    CogPMAlignTool pma = mToolBlock.Tools[0] as CogPMAlignTool;
    for(int i = 0; i < pma.Results.Count; i++ )
    {
      CogGraphicLabel label = new CogGraphicLabel();
      double x = pma.Results[i].GetPose().TranslationX;
      double y = pma.Results[i].GetPose().TranslationY;
      double angle = pma.Results[i].GetPose().Rotation * 180 / Math.PI;
      string str = "X:" + x.ToString("F2") + ", Y:" + y.ToString("F2") + ", θ:" + angle.ToString("F2") +"°";
      label.SetXYText(x,y,str);
      label.Color = CogColorConstants.Green;
      label.Font = new Font("宋体",12);
      gc.Add(label);
    }




      return false;
  }

  #region When the Current Run Record is Created
  /// <summary>
  /// Called when the current record may have changed and is being reconstructed
  /// </summary>
  /// <param name="currentRecord">
  /// The new currentRecord is available to be initialized or customized.</param>
  public override void ModifyCurrentRunRecord(Cognex.VisionPro.ICogRecord currentRecord)
  {
  }
  #endregion

  #region When the Last Run Record is Created
  /// <summary>
  /// Called when the last run record may have changed and is being reconstructed
  /// </summary>
  /// <param name="lastRecord">
  /// The new last run record is available to be initialized or customized.</param>
  public override void ModifyLastRunRecord(Cognex.VisionPro.ICogRecord lastRecord)
  {
    foreach(ICogGraphic g in gc)
    {
      mToolBlock.AddGraphicToRunRecord(g,lastRecord,"CogPMAlignTool1.InputImage","");
    }
  }
  #endregion

  #region When the Script is Initialized
  /// <summary>
  /// Perform any initialization required by your script here
  /// </summary>
  /// <param name="host">The host tool</param>
  public override void Initialize(Cognex.VisionPro.ToolGroup.CogToolGroup host)
  {
    // DO NOT REMOVE - Call the base class implementation first - DO NOT REMOVE
    base.Initialize(host);


    // Store a local copy of the script host
    this.mToolBlock = ((Cognex.VisionPro.ToolBlock.CogToolBlock)(host));
  }
  #endregion

}

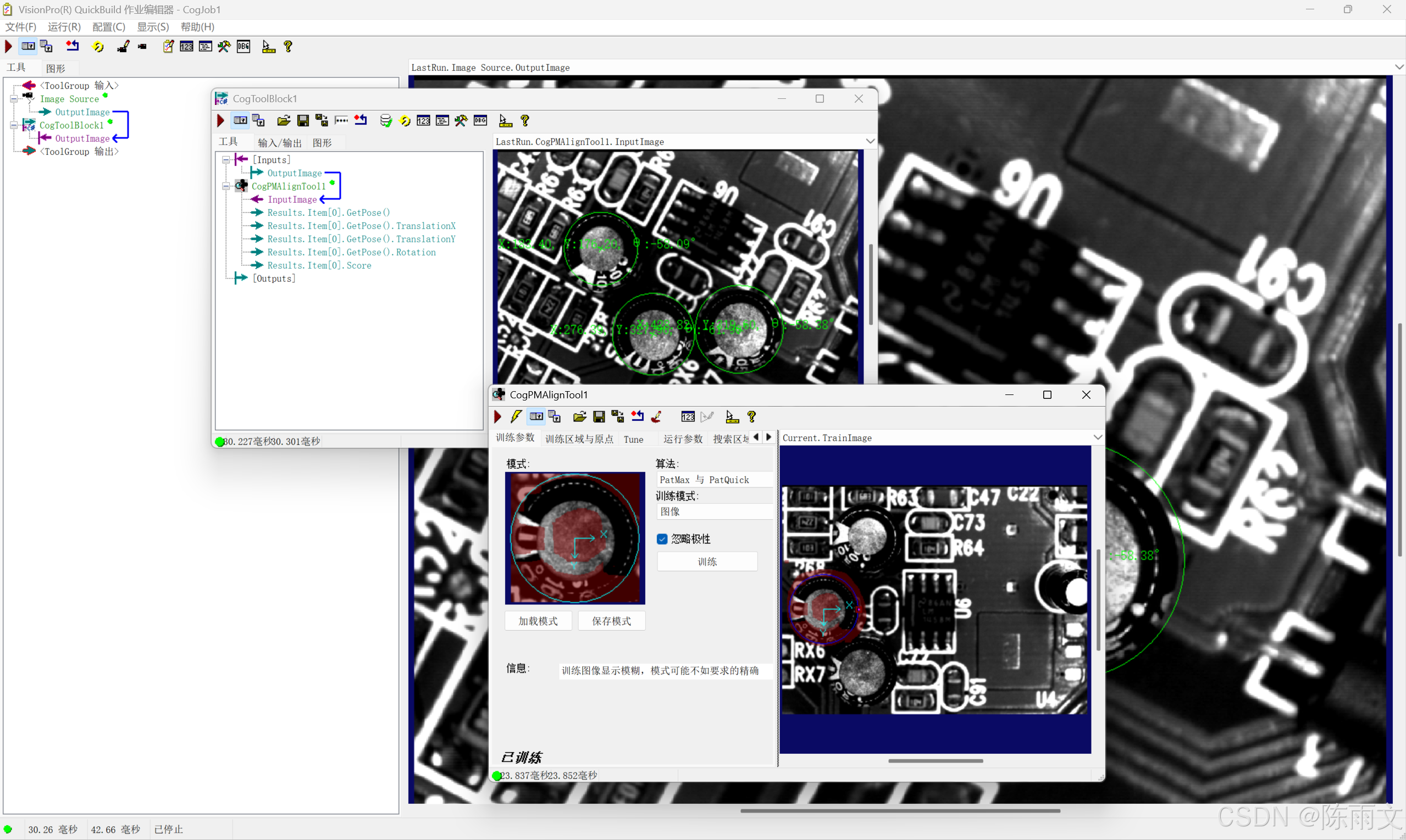

五、部署步骤（VisionPro 操作）

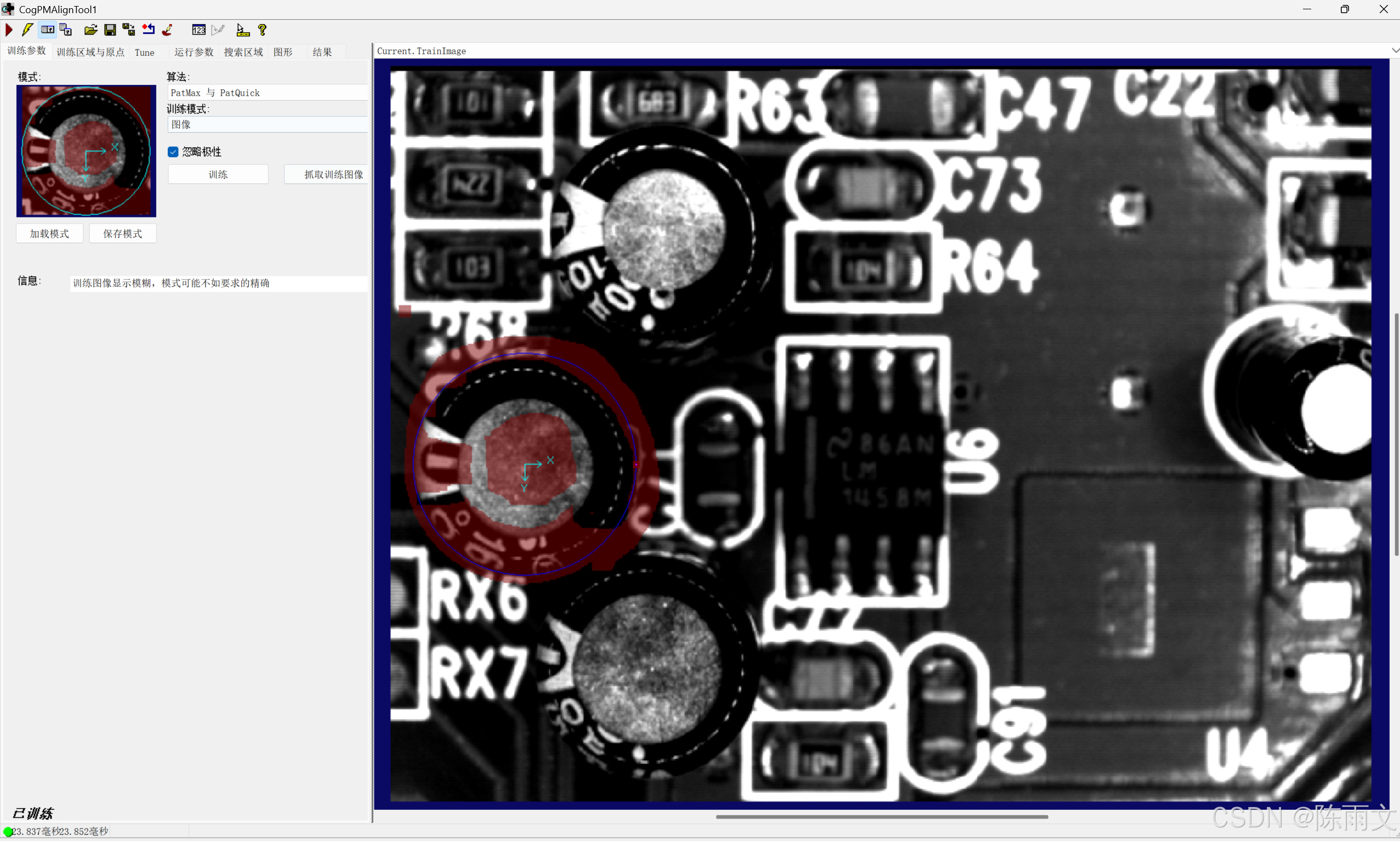

在 ToolBlock 内添加CogPMAlignTool模板匹配工具，训练模板；
打开 ToolBlock 脚本编辑器，选择Advanced Script 高级脚本，粘贴代码；
核对 PM 工具名称：脚本中"CogPMAlignTool1.InputImage"和工具名匹配；

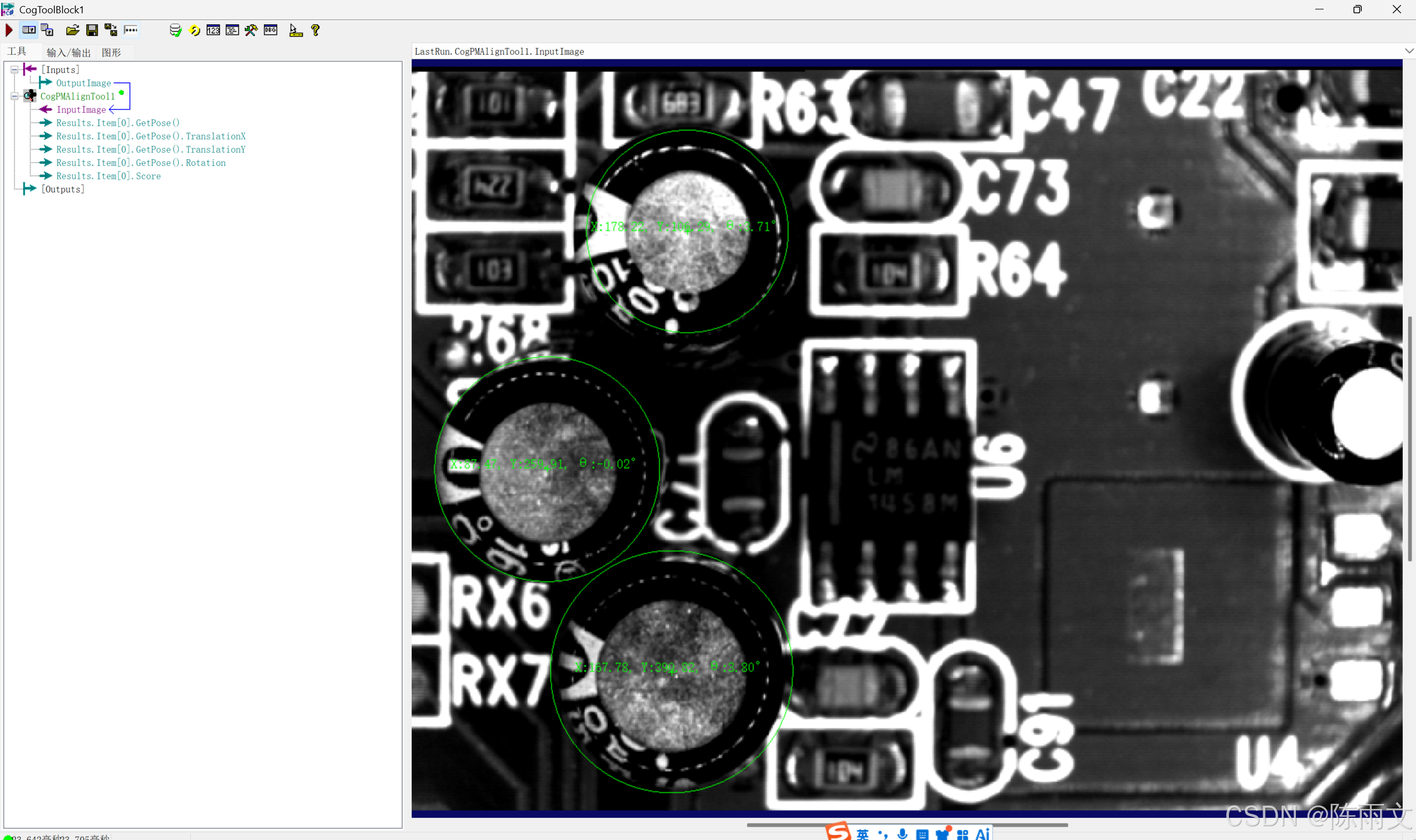

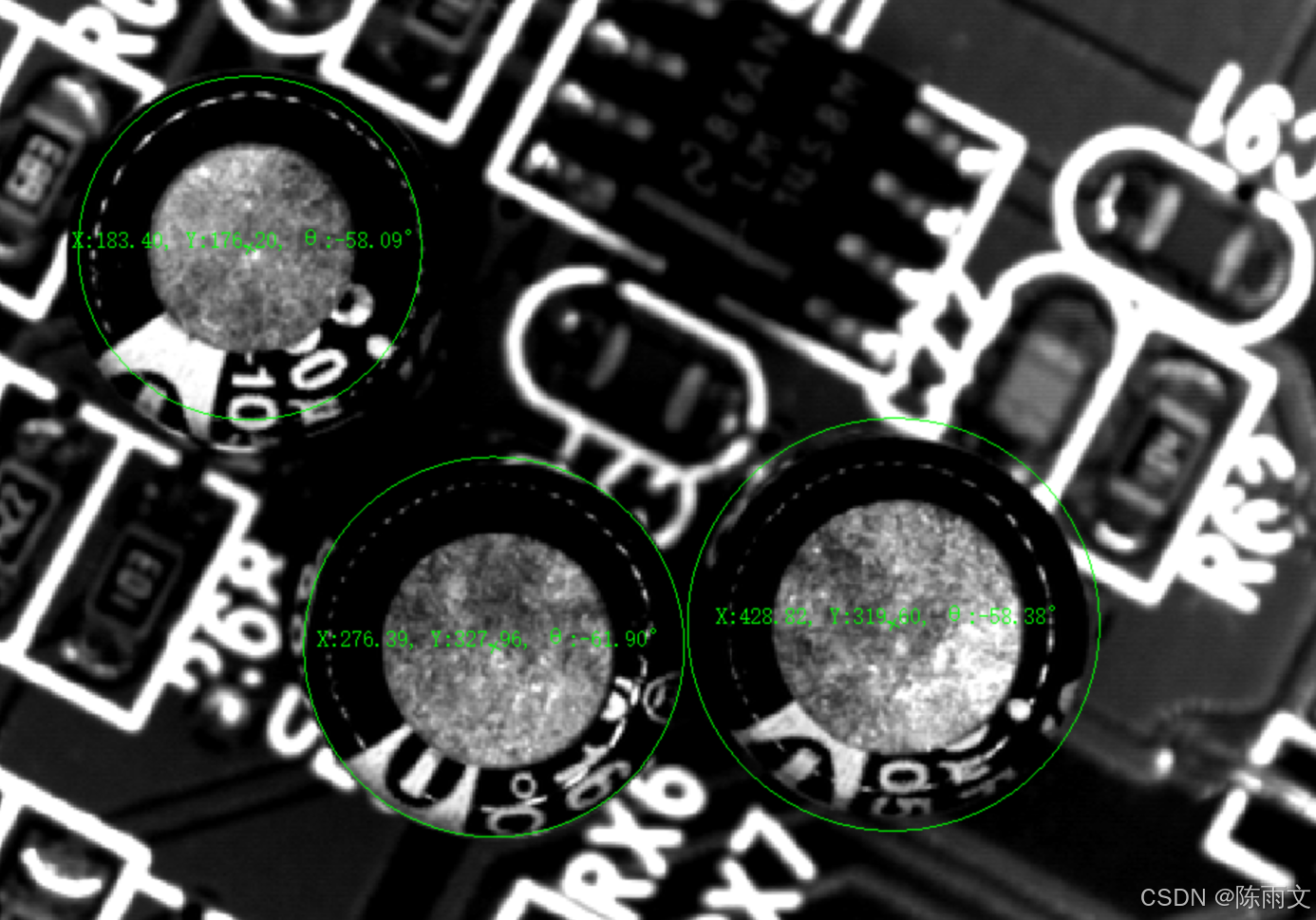

运行 ToolBlock，图像窗口会在每个匹配目标位置显示 X/Y/ 角度绿色文字；
支持多目标，找到多少个匹配，就生成多少组文本标注。
