一、先问个最简单的问题：什么是 Pipeline？

"Pipeline"就是流水线。

想想工厂生产矿泉水：

水源 → 过滤 → 消毒 → 装瓶 → 贴标签 → 装箱 → 出货

每一步都有专门的机器负责，前一步的输出是后一步的输入。这就是流水线。

拍照也一样，光线从镜头进去，到最后变成一张 JPEG 照片，中间要经过一长串处理步骤，每个步骤有专门的硬件模块负责。这整条流水线就叫 Camera Pipeline。

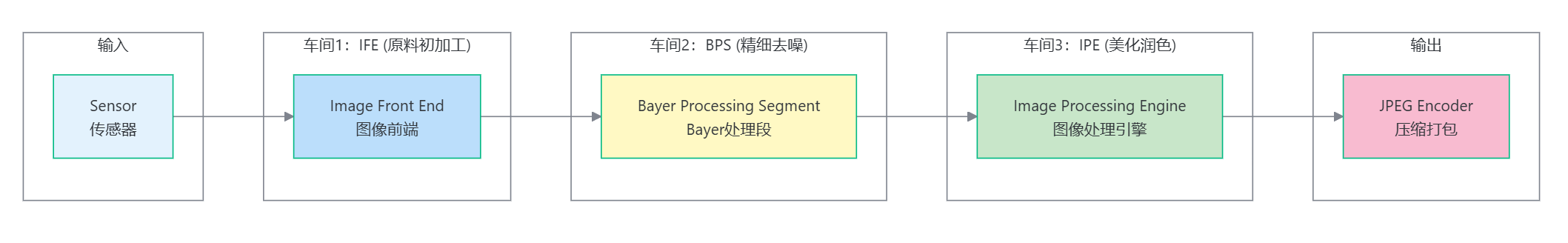

二、高通 Pipeline 的"四大车间"

高通的 ISP（图像信号处理器）叫 Spectra ISP，它的核心流水线大概可以分成 4 个大车间

车间	名字	干什么的（大白话）
1	IFE	把传感器的"原始数据"变成能看的彩色图
2	BPS	专门负责降噪，让画面更干净
3	IPE	美化润色：调色、锐化、HDR、美颜
4	JPEG	把大图压缩成小文件存起来

三、车间 1：IFE（Image Front End）------ 原料初加工

3.1 IFE 的输入是什么？

传感器输出的是 Bayer 格式的原始数据。

什么是 Bayer？就是每个像素只记录一种颜色（红、绿、蓝中的一个），像马赛克一样排列：

R G R G R G

G B G B G B

R G R G R G

G B G B G B

为什么不每个像素都记录 RGB？ 因为传感器上每个像素只能感受一种颜色的光。为了让画面看起来是彩色的，工程师让像素按红绿蓝交错排列，后面再靠算法"猜"出每个像素缺失的另外两种颜色。

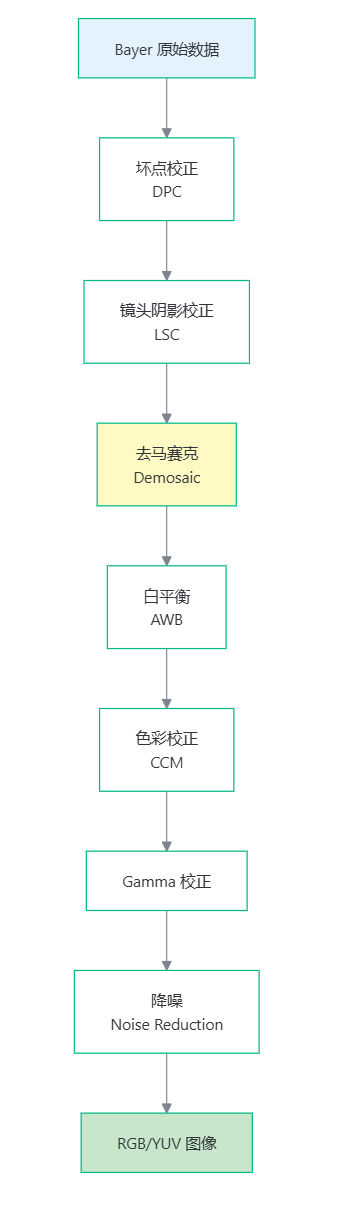

3.2 IFE 做了哪些事？

IFE 是流水线里最忙的车间，它一口气做了十几件事

步骤	英文缩写	大白话解释
坏点校正	DPC	传感器有些像素是坏的（不感光），用邻居像素的值补上
镜头阴影校正	LSC	镜头边缘进光少，画面四角偏暗，把四角提亮
去马赛克	Demosaic	把 Bayer 马赛克"猜"成全彩色 RGB，最关键的一步
白平衡	AWB	判断光源色温，把白色还原成白色
色彩校正	CCM	把传感器的颜色校准到人眼看到的颜色
Gamma 校正	Gamma	人眼对暗部更敏感，用 Gamma 曲线让画面更符合人眼
降噪	NR	去掉画面上的彩色噪点

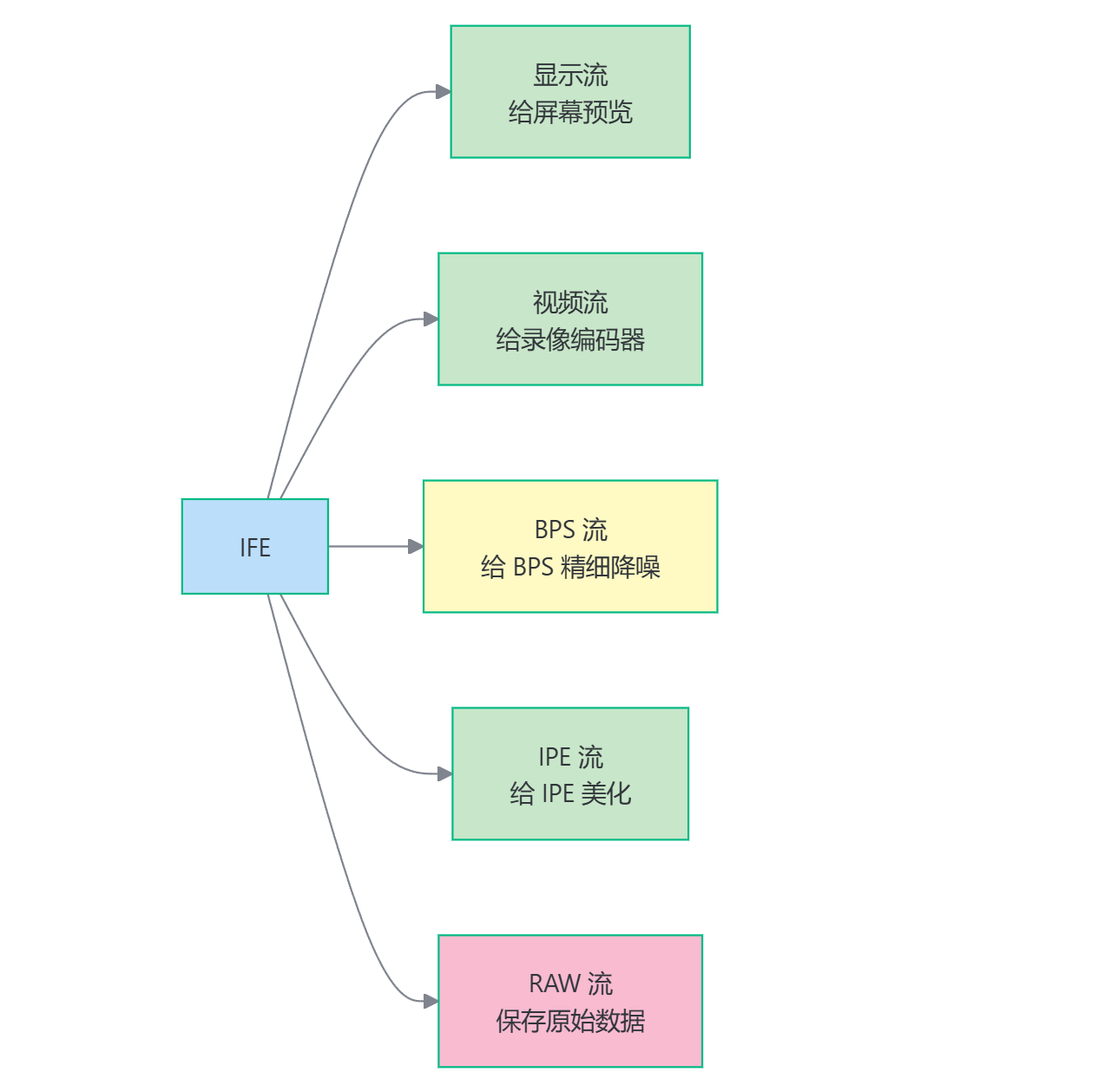

3.3 IFE 的输出去哪？

IFE 处理完的数据有多个出口（分流）：

这就是为什么你拍照时屏幕能实时预览，同时还能拍 RAW 格式------因为 IFE 同时输出了多路数据。

四、车间 2：BPS（Bayer Processing Segment）------ 精细去噪

4.1 为什么需要 BPS？

IFE 里的降噪是"粗加工"，在 Bayer 域做的，效果有限。

BPS 是专门的离线降噪模块，它能做更高级的降噪算法，比如：

多帧降噪（连拍多张取平均）
空域降噪（空间上模糊噪点）
时域降噪（时间上对齐多帧）

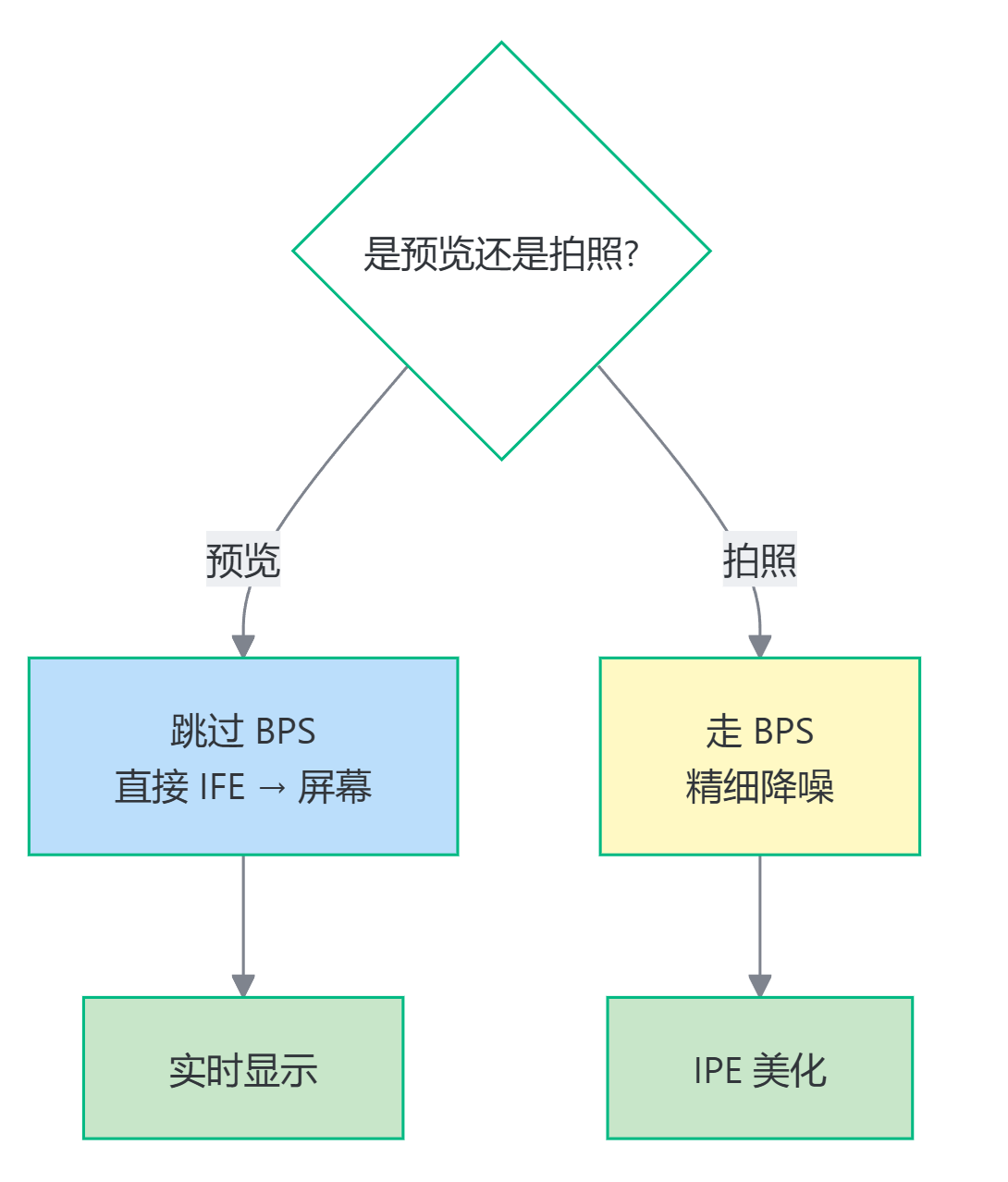

4.2 BPS 什么时候工作？

预览时：一般不用 BPS，直接 IFE 输出到屏幕（要快）
拍照时：会走 BPS，让最终照片更干净

五、车间 3：IPE（Image Processing Engine）------ 美化润色

5.1 IPE 做什么？

IPE 是流水线最后一道"美图"工序，负责把"能用的图"变成"好看的图"：

功能	大白话
色彩增强	让天空更蓝、草更绿
锐化	让边缘更清晰
HDR	亮处不过曝、暗处有细节
时域降噪	多帧对齐降噪，暗光必备
人脸处理	美颜、瘦脸（调用 DSP）
缩放/裁剪	把图变成需要的尺寸

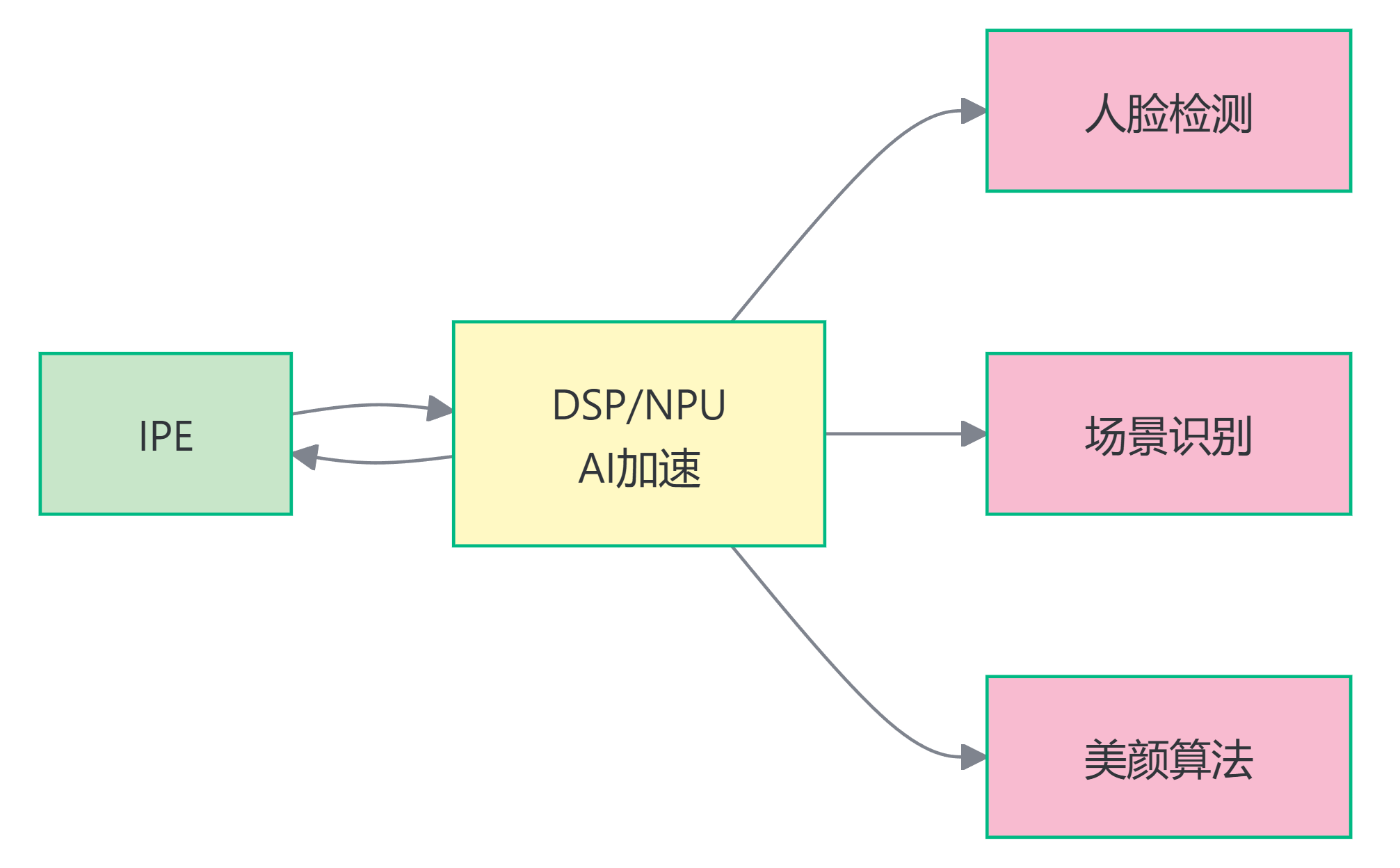

5.2 IPE 和 DSP 的配合

很多 AI 功能（人脸检测、场景识别、美颜）不是 ISP 硬件做的，而是交给 DSP（数字信号处理器） 或 NPU 去算：

六、车间 4：JPEG 编码器 ------ 压缩打包

6.1 为什么要压缩？

一张 1200 万像素的 RAW 图大约 36MB（12M × 3 字节），太大了！

JPEG 编码器把它压缩到 2-5MB，损失肉眼几乎看不出的细节，节省存储空间。

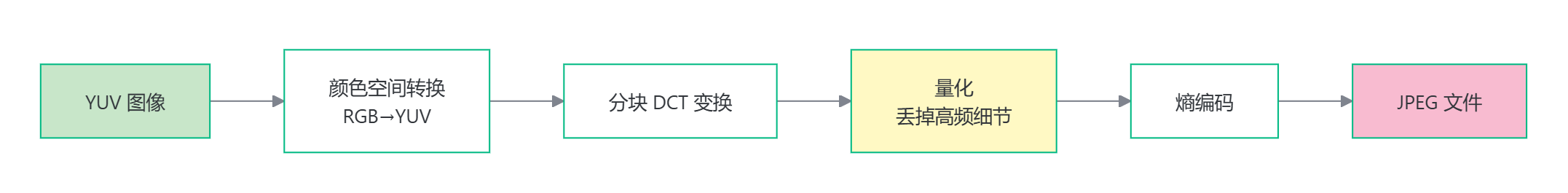

6.2 压缩过程

为什么先转 YUV？ 因为人眼对亮度（Y）敏感，对颜色（UV）不敏感。转 YUV 后可以把 UV 分辨率降低一半，文件直接变小 1/3，肉眼还看不出差别。

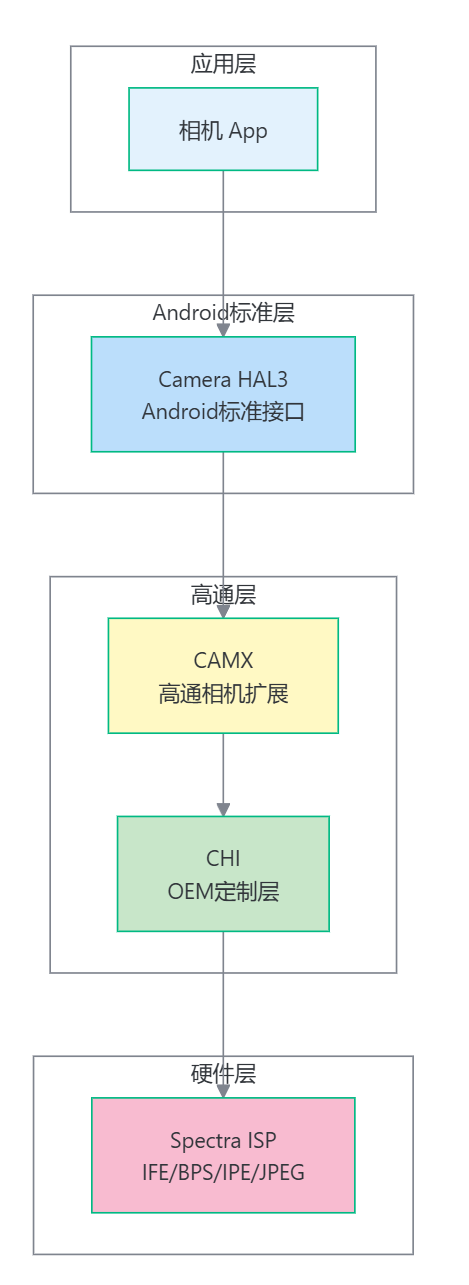

七、软件层：CAMX + CHI + HAL3

光有硬件还不够，还需要软件来控制这些硬件。高通的相机软件栈分 3层：

层	作用	谁来写
HAL3	Android 标准接口，App 调相机就靠它	Google 定义
CAMX	高通的相机框架，管硬件调度、流水线配置	高通提供
CHI	OEM 定制层，小米/OPPO 在这里加自己的算法（如美颜、夜景）	手机厂商写

为什么需要 CHI？ 因为不同手机厂商想做差异化。比如小米的"徕卡调色"、OPPO 的"哈苏调色"，都是在 CHI 层实现的，不用改高通的 CAMX。

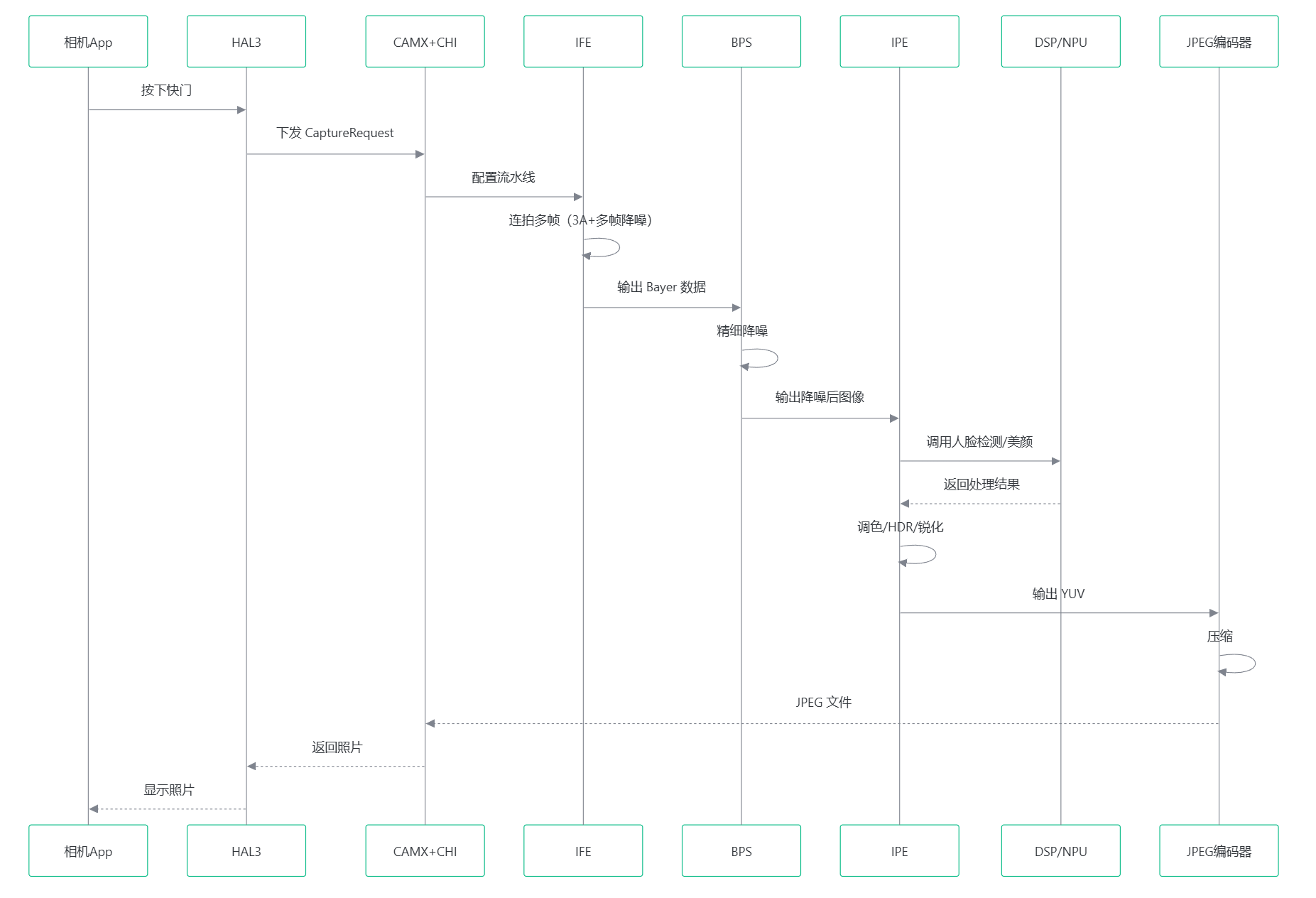

八、完整拍照流程：从按下快门到出片

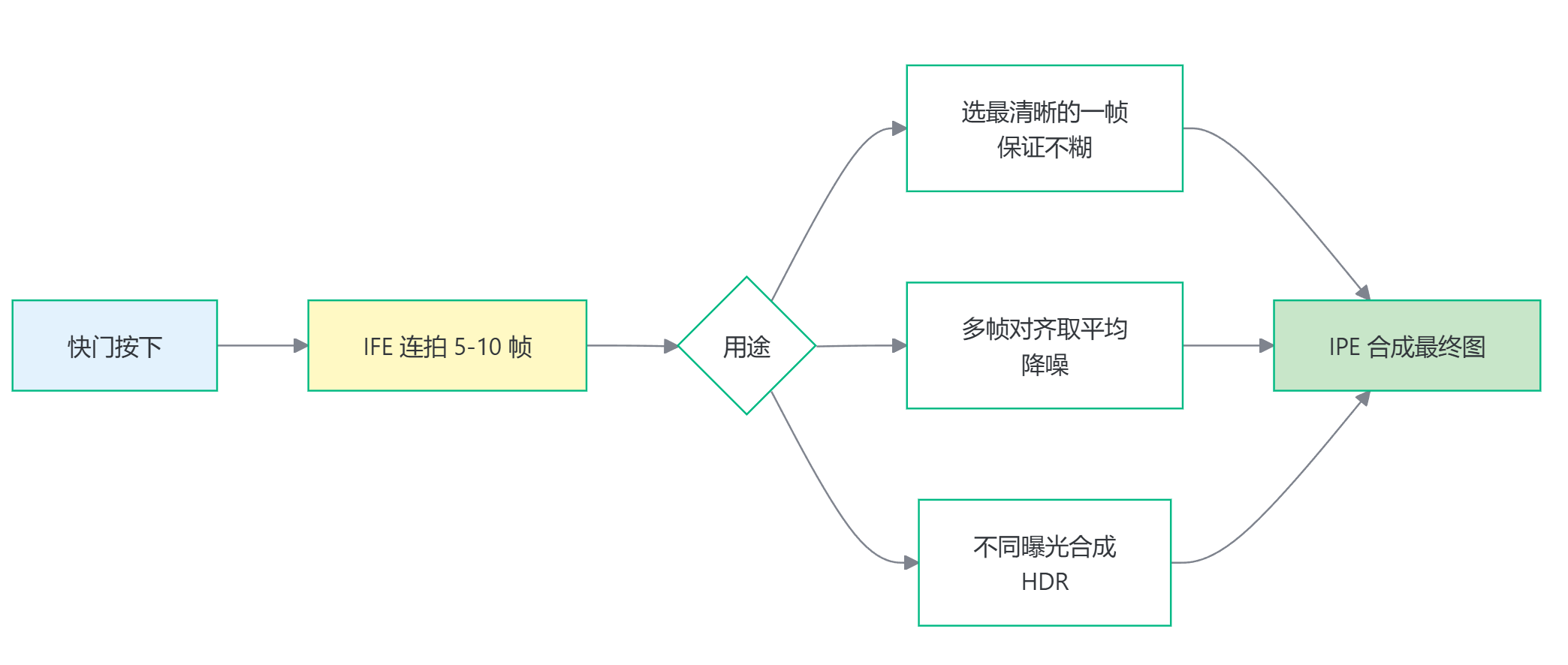

关键细节：拍照时为什么要连拍多帧？

这就是为什么暗光下拍照要等 1-2 秒------手机在背后连拍了好多帧在合成

九、3A 算法：拍照的"自动三件套"

你拍照时不用手动调参数，是因为有 3A 在自动帮你调：

缩写	全称	大白话
AE	Auto Exposure	自动曝光------决定画面亮不亮
AF	Auto Focus	自动对焦------决定画面清不清
AWB	Auto White Balance	自动白平衡------决定颜色准不准

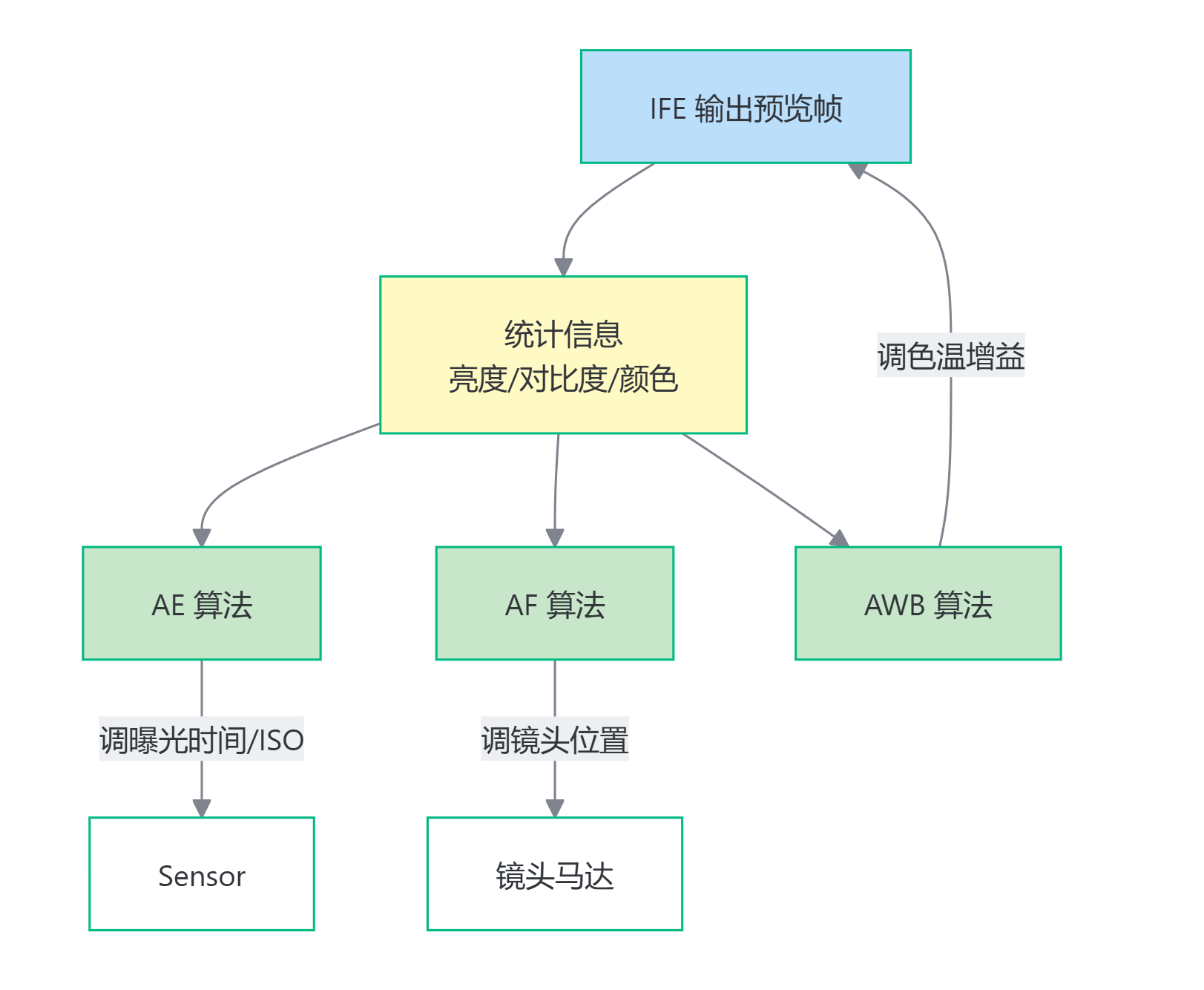

3A 怎么工作的？

3A 是个闭环：IFE 每输出一帧，就把统计信息送给 3A 算法，算法算出新的参数，再下发给硬件。每秒重复几十次，直到稳定。

十、关键概念速查表

名词	英文	一句话解释
ISP	Image Signal Processor	图像信号处理器，拍照的核心芯片
Bayer	Bayer Pattern	传感器的像素排列方式，每个像素只有一种颜色
Demosaic	Demosaic	去马赛克，把 Bayer 变成全彩 RGB
RAW	RAW Image	传感器输出的原始数据，未经处理
YUV	YUV Color Space	亮度+色差的颜色空间，便于压缩
DPC	Defect Pixel Correction	坏点校正
LSC	Lens Shading Correction	镜头阴影校正，让四角不暗
CCM	Color Correction Matrix	色彩校正矩阵
NR	Noise Reduction	降噪
HDR	High Dynamic Range	高动态范围，亮暗都有细节
AE/AF/AWB	3A	自动曝光/对焦/白平衡
IFE	Image Front End	高通 ISP 前端，Bayer→RGB 的主力
BPS	Bayer Processing Segment	Bayer 域精细降噪模块
IPE	Image Processing Engine	图像后处理引擎，美化润色
CAMX	Camera Extension	高通相机软件框架
CHI	Camera Hardware Interface	OEM 定制接口层
