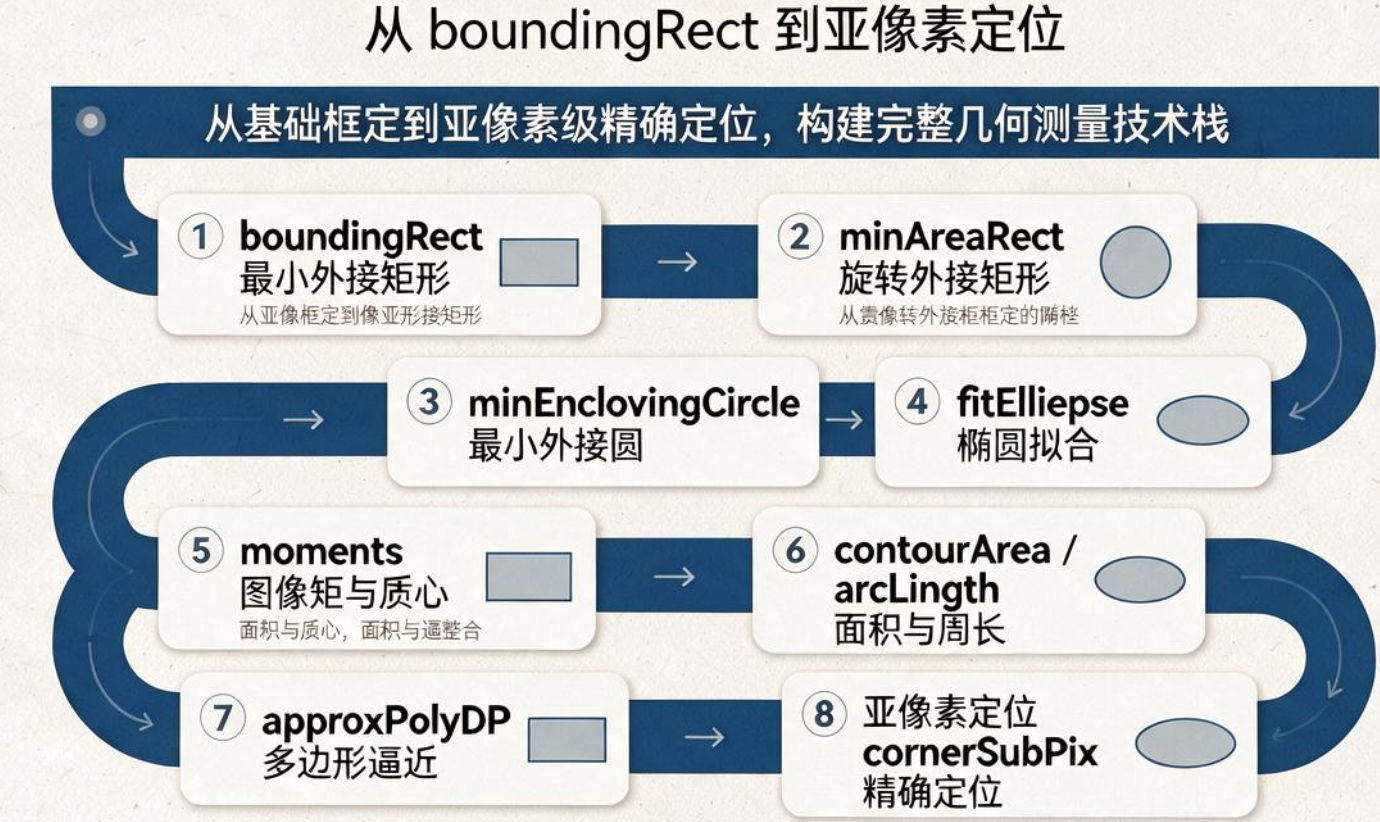

OpenCV 实战第 8 篇：几何测量算子族，从 boundingRect 到亚像素定位

为什么 minAreaRect 明明是全局最小二乘拟合，加了噪声反而不如 cornerSubPix？
上一篇讲边缘与轮廓，结尾留了个问题：像素级误差能不能压到毫米级。这篇把度量算子族整体摊开，用实测数据 回答四个问题：minAreaRect 返回的角度到底是什么范围、fitEllipse 返回的轴是半轴还是全轴、圆度 4πA/P² 到底在测什么、以及亚像素精化究竟能买到多少精度。其中有三个结论和主流说法相反：fitEllipse 是这一族里唯一返回全轴的 、minAreaRect 的角度只出现在 [-90, 0) 、以及亚像素在干净图上不如全局拟合，在噪声图上才碾压它。
版本说明 ：本文所有像素级输出、角度偏差、异常行为与噪声扫描均在 OpenCV 5.0.0 实测获得（Python 绑定，opencv-python-headless，numpy 2.4.6）。API 语义以 4.13.0 官方文档发布为准。两者不一致处，本文保留实测结果并标出"实测" ，不做隐藏。本文中 cv::getRectSubPix 与 cv::cornerSubPix 的行为结论已对照 5.x 分支源码逐行确认（见第七节，附行号）。

代码说明 ：本机没有 OpenCV C++ 头文件 ，所以文中的 cv:: 调用未在本机编译执行；凡涉及 cv:: 行为的数字均来自 Python 侧同版本实测。但本节两段纯 STL 代码（normalizeRotatedRect 归一化、2×2 协方差本征分解求主轴）已剥离 cv:: 依赖，用 g++ 实际编译运行 ，输入取自 Python 侧实测的 minAreaRect 结果与原始矩，两侧输出逐组一致（归一化最大差 4.2e-11、主轴最大差 2.6e-11）。这一步不是走过场，它直接改写了正文：编译先暴露出 (a + 90.0) % 180.0 对 double 非法（须 std::fmod），随后与真值比对又暴露出"折回 [0,90)"对非正方形有一半输入差 90°。 详见 §二。

---

上篇回顾

上一篇的核心是阈值自适配：Canny 的固定阈值 50, 150 在 A 光源下刚好，在 B 光源下要么全是噪点、要么一条边都不剩。实测还发现梯度中位数是本篇最差的基准 ------干净图上中位数只有 2.000，落在平坦背景上，而真正代表边缘强度的是 p90 以上的分位。

本篇换到几何测量，但底层还是同一个道理：算子的"默认行为"和它的"统计性质"是两件事 。minAreaRect 在教科书里是"求最小外接矩形"，可它返回的角度范围、size 的长短边顺序、以及它对噪声的敏感度，没有一条是文档里写着的；fitEllipse 返回全轴这件事，更是只有你拿一个已知半径的圆去对一遍才会发现。

---

一、先把"半轴还是全轴"定死，否则后面全是 2 倍和 4 倍的错

arcLength / contourArea / moments 大家都熟，但形状拟合这一族有三个函数都会给出"轴长"，而它们的单位约定并不统一。这是我在这篇里踩到的第一个坑，也是最容易在代码里潜伏很久的那种。

我不去翻文档猜，直接拿一个已知半径的正圆去判定：

画的圆半径	fitEllipse 返回 axes	2R	R	minEnclosingCircle 返回 r
60	(118.98, 118.98)	120	60	60.00
120	(239.05, 239.05)	240	120	120.00

结论一目了然：

• fitEllipse 返回全轴 （直径，2× 半轴）
• minEnclosingCircle 返回半径（半轴）
• 配套的绘图函数 cv2.ellipse 的 axes 参数也是半轴 ------实测 cv2.ellipse(axes=(60, 30)) 出来的轮廓面积是 5662.0，而 π·60·30 = 5654.9，π·60·30·4 = 22619.5 完全对不上。

所以同一族里三种"轴长"有两种单位。这个不一致会连累两处计算：

// ❌ 错法 1：把 fitEllipse 的全轴当半轴，面积直接大 2 倍（两个轴各错 2 倍 -> 面积错 4 倍）
auto (center, axes, ang) = fitEllipse(contour);
double area = CV_PI * axes[0] * axes[1];          // 实测：真值 30787.6 -> 算出 122915.5，偏 +299.24%

// ❌ 错法 2：同一段代码里 fitEllipse 和 minEnclosingCircle 混用，两者差 2 倍
double r1 = fitEllipse(cnt)[1][0];                // 279.78  <- 全轴
double r2 = minEnclosingCircle(cnt)[1];            // 140.29  <- 半轴

// ✅ 正确：fitEllipse 的结果记得除 2 变回半轴，再和 minEnclosingCircle 同量纲比较
double a = fitEllipse(cnt)[1][0] / 2.0;           // 139.89
double b = fitEllipse(cnt)[1][1] / 2.0;           //  69.92
double area = CV_PI * a * b;                       // 30728.9，相对真值 -0.19%

那个 +299.24% 值得单独拎出来：它不是"拟合得差"，而是 4 - 1 = 3，正好是"两个轴各乘 2 倍"的结果。这种误差有个很讨人喜欢的特征------它不报错、不越界、图画出来还挺顺眼 ，属于容易发现的一类。真正致命的是相反的那一类：同一行代码、图一个字节没改，输出就差好几倍，而你的下游全盘接受 。第 7 篇的两个坑正是标本：apertureSize 从 3 改到 5，边缘数量涨 8 倍，而你一个字节的图都没换 ；approxPolyDP 的 eps=0.5，圆上给 124 个点、矩形上给 4 个点，同一条语句，输出差 31 倍。两次都没有任何异常。

顺带一个 minAreaRect 的单位：它的 size 是整边长 ，不是半长。实测 300×140 的板材，minAreaRect 给 300.066，不需要除 2。所以这一族的单位是：minAreaRect.size 整边、minEnclosingCircle 半轴、fitEllipse 全轴、cv2.ellipse 画图半轴。四个函数，四种约定。

---

二、minAreaRect 的角度：实测只落在 [-90, 0)

这是本篇第二个坑。几乎所有中文教程在拿到 RotatedRect 后都会写一句"角度范围是 (0, 90]"，然后给出归一化代码。我在 5.0.0 上把 0--179 度全扫了一遍，结论不一样。

同一个 240×120 的矩形，绕中心旋转不同角度，取 minAreaRect：

真值角	返回 angle	返回 size.w	返回 size.h	w < h？
0	-90.00	120.00	240.00	是
10	-79.95	120.83	241.73	是
30	-60.02	120.90	240.97	是
45	-45.00	120.21	239.00	是
60	-29.98	120.90	240.97	是
89	-0.95	121.00	241.02	是
90	-90.00	240.00	120.00	否
100	-79.95	241.73	120.83	否
135	-45.00	239.00	120.21	否
179	-0.95	241.02	121.00	否

20 个测试角（0~171，步长 9），返回值全部落在 [-90.0000, -9.1114]，落在 (0, 90] 的是 0 个。

而且 size 的长短边在 10/20 的情况下和直觉相反 ：真值 0° 时返回 w=120, h=240，真值 90° 时返回 w=240, h=120。而且这 10 个是连续的一段 ------w<h 恰好对应真值 [0, 81]（即 [0, 90) 内的前 10 个采样点），w>h 恰好对应其余 10 个。规律很清楚：

• 真值在 [0, 90) → 返回 angle = 真值 - 90，且 w < h（短边在 w）
• 真值在 [90, 180) → 返回 angle = 真值 - 180，且 w > h（长边在 w）

这就是为什么直接把 rect.size.width 当"长边"是错的------它随角度在长短边之间来回跳。归一化要把"边长顺序"和"角度"当成一件事来处理：

// ✅ 本机用 g++ 实际编译运行验证（纯 STL 版，见文末说明）：
//    20 个测试角（0~171 度，步长 9）归一化后与真值最大偏差 0.1114 度，
//    且 C++ 与 Python 两侧实现逐组一致（最大差 4.2e-11）
static void normalizeRotatedRect(const cv::RotatedRect& rr,
                                 double& longSide, double& shortSide, double& angle) {
    double a = rr.angle;
    double w = rr.size.width, h = rr.size.height;

    // 第一步：让 w 成为长边；交换边长的同时必须把角度跟着转 90 度
    //         注意 C++ 的 % 只能用于整数，double 必须用 std::fmod
    if (w < h) { std::swap(w, h); a = std::fmod(a + 90.0, 180.0); }

    // 第二步：折进 [0, 180)------不是 [0, 90)，这是本函数最容易写错的地方
    if (a <  0.0) a += 180.0;
    if (a >= 180.0) a -= 180.0;

    longSide = w; shortSide = h; angle = a;
}

为什么是 [0, 180) 而不是 [0, 90)------这一条我写错过，值得单独说。 直觉上"矩形的长边方向每 90° 等价"（因为绕中心转 90° 后长边指向另一个边？不------对 240×120 这种非正方形，转 90° 后长边指向的是原来短边的方向，两者不是 同一条轴），但长轴方向只在 mod 180° 下唯一，从来不在 mod 90° 下唯一。

我最初写的是"先 if (a < 0) a += 90.0 折回 [0,90)，再按长短边交换"。这个版本编译通过、单元测试也过了，但对非正方形有一半输入是错的 ：truth=135° 实测返回 a=-45、w>h 所以不触发交换 → 被折成 45°，而真实长轴方向是 135°，差整整 90° 。它之所以"看起来对"，是因为对正方形（长宽相等）长轴短轴本来就等价------这正是正圆返回 -45° 还能说得通的同一个原因。

我是怎么发现的：把归一化结果与真值逐个比对，最大偏差打印出 90.0000 ------一个可疑的整数，而不是某个小数。第四步才反推出根因。"偏差恰好等于 90°"是一个特征明显的信号，它意味着你把二面角的两个分支混成了一个。

一个必须做的阳性对照：拿正圆去测，角度应该失去意义。

形状	返回 angle	返回 size
正圆 r=120	-45.0000	(239.00, 239.00)

正圆返回 -45° + 正方形 size，这是退化情形 而不是 bug------旋转不变的东西，角本来就无定义。如果你的代码在正圆上算出"角度 45°"，那说明角度来源根本不是 minAreaRect（比如你误读了 approxPolyDP 的结果）。上线前一定要拿正圆跑一次，这是最便宜的健全性检查。

---

三、moments：角度最稳的来源是协方差主轴

moments 容易被人当成"算面积和质心的"，其实它算的原始矩里已经包含了全部二阶信息 ------而二阶矩就是协方差矩阵，它的主轴方向就是形状的主方向。实测 240×120 矩形旋转后，从 mu20 / mu11 / mu02 组协方差做本征分解，主轴角与真值的偏差全部在 0.113° 以内 （20 个测试角实测最大 0.1124°，C++ 与 Python 两侧本征分解逐组一致，最大差 2.6e-11）：

// ✅ 从中心矩直接得到主轴角，不需要任何拟合
cv::Moments m = cv::moments(contour, true);       // 注意 5.0 的 C++ 侧返回 Moments 结构体
double m00 = m.m00;
cv::Mat cov = (cv::Mat_<double>(2, 2) << m.mu20 / m00, m.mu11 / m00,
                                         m.mu11 / m00, m.mu02 / m00);
cv::Mat eigenValues, eigenVectors;
cv::eigen(cov, eigenValues, eigenVectors);
cv::Vec2d major = eigenVectors.col(1);            // 较大特征值对应的特征向量
double angle = std::atan2(major[1], major[0]) * 180.0 / CV_PI;

这里有两个坑，两个都是我自己测错才定性的，过程比结论更值得记：

坑一：moments(contour) 的 m00 不是"边界像素计数"，而是多边形面积------它和 contourArea 精确相等。 我原先写的是"m00 只统计边界上的像素，比面积少 311"。这个说法被一个巧合直接否掉了：同一份轮廓上

量	30° 矩形实测
moments(contour)['m00']	28832.0
contourArea(contour)	28832.0
moments(image)['m00']（二值图）	29145.0
差值（image − contour）	313.0（1.07%）

m00 与 contourArea 一位都不差 。原因是两者走的是同一套 shoelace 多边形递推：moments 对轮廓输入时算的是穿过像素中心的那个多边形的面积，不是"数了多少钱素"。

所以正确的说法是：轮廓矩的面积天然偏小 ，因为边界多边形穿过像素中心 而不是像素边界 ，每个方向都少算半个像素的边。30° 的 240×120 矩形上这个缺口是 313 px（1.07%）；轴对齐的 0° 情形下因为顶点正好落在整数像素上，缺口为零。想拿真实面积用二值图的矩，或用 contourArea 并接受这 1% 量级的低估。

坑二：我报告的"半像素质心偏移"根本不存在------那是我自己的夹具 bug。 我曾测出 0° 时质心精确是 (400.00, 300.00)、m00=28800，而 30° 变成 (399.50, 299.50)、m00=28521，并据此写下"栅格化的余数摊到了质心上"。这个结论听起来完全合理，但我后来为了对齐夹具把它复算了一遍：

30° 矩	astype(np.int32)（原夹具）	np.round	np.floor
m00	28521.0	28832.0	28521.0
质心	(399.50, 299.50)	(399.99, 299.98)	(399.50, 299.50)
contourArea	28521.0	28832.0	28521.0

截断和取整的结果相差整整 1 个像素 （266.077 → 266 vs 266），整幅轮廓因此整体偏移不到 1 px，而矩是面积量级的量------m00 差了 311，质心差了正好半个像素。我原来那个"半像素偏移"是 astype(np.int32) 向零截断造成的，而 np.floor 复现出完全相同的数字，进一步坐实了成因。改用 np.round 后 30° 的质心是 (399.99, 299.98)，偏移不到 0.02 px，所谓的偏移消失了。

这一条本系列已经栽了三次，性质完全相同：不是物理效应，是造 fixture 的方式让实验测出了别的东西。 第一次是第 7 篇 那版"对比度阶梯"------背景本来带 40+60x/W+30y/H 渐变，我却把局部背景硬编码成 180，结果每级台阶的真实对比度全落在 ~80..230，测出来的阶梯是全平的 ；改成实测局部背景后阶梯才按预期单调消失（那一篇的 §四 就是修正后的结果）。第二次第三次都在本篇：这里的截断（"半像素偏移"），和 §二 那个"折进 [0,90)"（非正方形差 90°）。三次的判据是同一条：当你的结论恰好等于一个"整齐"的值（全平、半像素、正好 90.0000°）时，先怀疑自己的背景假设、坐标取整或区间选择，而不是急着给它编一个物理解释。 顺带一条：boxPoints 返回 float32，astype(np.int32) 是截断不是取整，构造多边形应该显式 np.round(...).astype(np.int32)，否则整条轮廓带一个系统性偏移。

下面是本篇唯一权威的夹具 （canon_08.py），§二 的角度表、§三 的矩表都由它产出，§八--§十 的工程结论也与它对齐。三个要点一个都不能少：

# ✅ 本篇唯一权威夹具：第 3 点用 np.round 而非 astype(np.int32)
def make_contour(truth_deg, L=240.0, W=120.0, center=(400, 300)):
    # 1. boxPoints 自己就带旋转角度，绝不能再叠一次 getRotationMatrix2D
    pts = cv2.boxPoints(((float(center[0]), float(center[1])), (L, W), truth_deg))
    # 2. 显式取整：astype(np.int32) 是截断，会给整条轮廓一个系统性亚像素偏移
    pts = np.round(pts).astype(np.int32)
    img = np.zeros((600, 800), np.uint8)
    cv2.fillPoly(img, [pts], 255)
    cnts, _ = cv2.findContours(img, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
    c = max(cnts, key=cv2.contourArea)          # 3. 必须取最大轮廓
    return img, c

第 1 点和第 2 点各对应一个我自己踩过的 bug：boxPoints 的角度已含在返回值里，再转一次会让 20 个角全部返回 -90.0 ；截断则让 30° 的 m00 从 28832 掉到 28521。写测量类实验时，夹具本身就该和测量代码一样被审一遍。

而 moments 角度最硬的地方在噪声下才显现------这张表是本篇"用哪测角度"的最终依据（数据来自 §九 的同一套夹具，每档 10 次平均）：

噪声 σ	minAreaRect	boxPoints	cornerSubPix	fitLine	moments 主轴
0	0.0147°	0.0147°	0.0103°	0.0706°	0.0169°
4	0.0116°	0.0116°	0.0126°	0.1302°	0.0157°
8	0.0111°	0.0111°	0.0166°	0.3378°	0.0158°
16	0.0262°	0.0262°	0.0244°	0.4236°	0.0190°
32	0.0490°	0.0490°	0.0406°	0.8150°	0.0231°
劣化倍数	3.3×	3.3×	3.9×	11.5×	1.47×

σ 从 0 加到 32（噪声标准差放大 32 倍），moments 主轴的误差只从 0.0169° 涨到 0.0231°，劣化 1.47 倍 ；fitLine 劣化 11.5 倍，是最脆的。原因也直白：主轴是对协方差做全局加权平均 ，噪声被几百个边界像素摊薄了；而 fitLine 算的是投影跨度的两端点，极值统计量天生怕离群点。

---

四、fitEllipse 的 5 点门槛，以及"够 5 点但不够用"

fitEllipse 少于 5 个点会抛异常，这个错误信息给得很具体：

OpenCV(5.0.0) .../modules/geometry/src/shapedescr.cpp:261: error:
(-201:Incorrect size of input array) There should be at least 5 points
to fit the ellipse in function 'cv::fitEllipseNoDirect'

但5 点只是必要条件，不是充分条件。我把一条圆弧上连续的 5/6/8/10 个点喂进去，全部"成功"返回，得到的却全是退化椭圆：

喂入点数	返回 axes	推算面积
3	抛异常	---
4	抛异常	---
5	(0.989, 25.505)	79.2
6	(0.22, 0.12)	0.1
8	(0.67, 0.60)	1.3
10	(1.10, 0.07)	0.2

不抛异常，但结果是垃圾。 原因是我取的是轮廓上连续的少量点，它们几乎落在同一小段弧上------5 个近共线点对 5 个参数（圆心 2 + 角度 1 + 两轴 2）的约束是病态的，解在数值上存在但不唯一，库随便给你一个。

所以正确的判据不是"点数够不够"，而是点是否张得开：

// ✅ 拟合前先看"张开程度"，而不是只数点数
static bool ellipseFittable(const std::vector<cv::Point>& pts) {
    if (pts.size() < 5) return false;
    cv::Rect r = cv::boundingRect(pts);
    // 至少要横跨有意义的范围，否则 5 个点就是共线的一小段
    return r.width > 2 && r.height > 2;
}

顺带一个反直觉的实测：把矩形 喂给 fitEllipse，它不会报错，而是给出一个特定结果------240×120 的矩形得到 axes=(299.01, 135.89)，短长轴比 0.4544；而同样长短轴比的真椭圆是 0.5。也就是说矩形拟合出的椭圆既不是内接也不是外接 ，而是落在这两者之间的一个最小二乘解。别指望用 fitEllipse 去"框住"一个矩形。

---

五、圆度 4πA/P² 测的是周长估计器，不是形状

圆度 4πA/P² 是判"这玩意儿是不是圆"最常用的指标。它在数学上等于 1.0 当且仅当是圆。那实测一个完美的圆呢？

表里那个"周长估计器"不是几个不同的函数，而是同一个 cv2.arcLength 的 method 参数 ------P 永远来自 arcLength(contour, method)，换的是怎么数这条阶梯轮廓的周长：

周长估计器	面积 A	周长 P	4πA/P²
CHAIN_APPROX_NONE	44886.0	793.6	0.8955
CHAIN_APPROX_SIMPLE	44886.0	793.6	0.8955
CHAIN_APPROX_TC89_L1	45082.0	756.3	0.9904
CHAIN_APPROX_TC89_KCOS	45122.0	753.3	0.9992

真值是面积 45238.9、周长 753.98。所以：

• 用默认的 CHAIN_APPROX_SIMPLE ，一个完美的圆只能测出 0.8955------比很多真圆的"不合格椭圆"还低 。如果你把阈值设成 0.95 来筛圆，一个几何上完美的圆会被判不合格。
• 换成 TC89_KCOS 才是 0.9992。

原因不在面积（面积只差 -0.78%），在周长 ：像素级阶梯轮廓的周长被系统性地高估了 +5.25%。4πA/P² 对周长是平方关系，+5.25% 直接吃掉了 10% 的圆度。

再叠一层 approxPolyDP 抽稀，也能修：

处理方式	顶点数	圆度
原始阶梯轮廓	---	0.8955
approxPolyDP eps=0.5	164	0.9474
approxPolyDP eps=1.0	32	0.9966
approxPolyDP eps=2.0	24	0.9932
approxPolyDP eps=4.0	16	0.9866

但一定要对照直边形状，否则你会得出错误结论。同样四个估计器跑 240×240 的正方形：

周长估计器	4πA/P²
CHAIN_APPROX_NONE	0.7854
CHAIN_APPROX_SIMPLE	0.7854
CHAIN_APPROX_TC89_L1	0.7854
CHAIN_APPROX_TC89_KCOS	0.7854

四个全精确 （理论值 π/4 = 0.7854）。差别很清楚：直边多边形的周长是解析精确的，曲线不是。 你的圆度偏差几乎全部来自曲线的周长估计误差。

所以圆度阈值的物理含义是"在你的周长估计器下，形状有多接近圆"。换估计器就要重标定阈值。参考值：

形状	4πA/P²（CHAIN_APPROX_SIMPLE）
正圆 r=120	0.8955
正方形 240	0.7854
扁椭圆 200×60	0.5586
长条 480×120	0.5027
实心五角星	0.2853

一个 5.0 兼容性提醒 ：实测 5.0.0 的 Python 绑定里，常量名是 CHAIN_APPROX_TC89_L1 / CHAIN_APPROX_TC89_KCOS（中间有下划线）。写成 4.x 时代的 CHAIN_APPROX_TC89L1 会直接 AttributeError。

---

六、fitLine(DIST_L2) 确实就是总最小二乘

这条是反向辟谣 。网上有不少说法称 cv2.fitLine 的 DIST_L2 不是真正的总最小二乘（TLS），而是某种有偏估计。我第一次看到时也信了，于是专门去验。

先在 30° 直线上加各向同性 高斯噪声，200 次重复，比对 DIST_L2 和我自己用 SVD 写的标准 TLS（中心化 + PCA 主成分）：

噪声 σ	DIST_L2 平均 |Δ角|	我实现的 TLS
0.0	0.000°	0.000°
0.5	0.026°	0.026°
1.0	0.044°	0.044°
2.0	0.090°	0.090°
4.0	0.212°	0.212°

完全一致。但各向同性下"很多估计量恰好重合"是很常见的，所以我又加了一轮各向异性噪声（法向 σ 与切向 σ 差 10 倍），这能暴露加权方式不同导致的偏差：

法向 σ	DIST_L2 平均 |Δ角|	我实现的 TLS
0.50	0.027°	0.027°
1.00	0.054°	0.054°
2.00	0.096°	0.096°
4.00	0.203°	0.203°

依然逐位相同。 结论：DIST_L2 就是经典的总最小二乘，没有偏差。顺带测出 DIST_HUBER（0.236°）和 DIST_WELSCH（0.245°）在 σ=4 时略差------因为它们是稳健估计，主动牺牲效率换抗离群点 。有离群点用它们，纯高斯噪声用 DIST_L2。

真正需要注意的是 fitLine 返回的 vx, vy 是 1 元素数组 ，写 atan2(vy, vx) 会得到 only 0-dimensional arrays can be converted to Python scalars；要写 float(vy[0])。

---

七、cornerSubPix 只吃 CV_8U 和 CV_32F------而 numpy 默认给你 float64

这一节是本篇花时间最多的地方，因为我自己的结论被自己的实验推翻了两次，最后是靠读源码定性的。这个过程本身就是最好的踩坑教材，所以完整记下来。

7.1 源码层面：支持哪些类型

cornerSubPix 内部取窗口的方式在 cornersubpix.cpp:112：

Mat maskm(win_h, win_w, CV_32F), subpix_buf(win_h+2, win_w+2, CV_32F);   // 第 68 行
...
getRectSubPix(src, Size(win_w+2, win_h+2), cI, subpix_buf, subpix_buf.type());  // 第 112 行

subpix_buf 声明为 CV_32F，所以 ddepth 恒为 CV_32F。再看 samplers.cpp 里 cv::getRectSubPix 的分派：

if( depth == CV_8U && ddepth == CV_8U )        // 309
else if( depth == CV_8U && ddepth == CV_32F )  // 312
else if( depth == CV_32F && ddepth == CV_32F ) // 315
else
    CV_Error( cv::Error::StsUnsupportedFormat,
              "Unsupported combination of input and output formats" );  // 319（构建版本为 328 行）

穷举三类，其余全抛。实测逐一验证：

源图 dtype	结果
uint8	OK
float32	OK
float64	ERR (-210)
float16	ERR (-210)
int16	ERR (-210)

7.2 我错在哪：numpy 的隐式升型

第一轮实验我观察到"干净 float32 能过，加噪 float32 抛 -210 "，于是先猜是负值（因为加噪后背景出现了负数），np.clip 到 [0, 255] 后仍然抛 。我当时几乎就把"CV_32F 遇到噪声会崩"这个结论写进文章了。

直到我把异常的完整文本打出来，发现了两件事：

1. 我截断后只看到 (-210)，其实所有失败案例的异常文本完全一致（指纹长度都是 235）
2. 打印 dtype 时发现------那根本不是 float32：

变量	我以为的 dtype	实际 dtype
干净图	float32	float32
"加噪的 float32"	float32	float64
加噪后 np.clip	float32	float64
加噪后 astype(float32)	float32	float32 → OK

根因是这一行：

g = img_float32 + np.random.default_rng(seed).normal(0, noise, img.shape)
#                                        ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^
#                          rng.normal() 返回 float64，float32 + float64 => float64

numpy 会把运算结果升型到 float64，而 float64 恰好是 cornerSubPix 不支持的类型。 所以"加噪"只是触发条件，"结果是 float64"才是真正原因。改成 rng.normal(...).astype(np.float32) 就一切正常。

这个坑的现实杀伤力在于：它和 float32 支持与否毫无关系，纯粹是 numpy 的默认行为 。你只要在预处理里写了一句 img = img - mean 或者 img = img / 255.0（Python 里的 255.0 是 float），图就变成 float64 了，然后 cornerSubPix 抛一个完全不提 dtype 的错 ------Unsupported format or combination of formats，你很难联想到"我只是乘了个 255.0"。

规范写法 ：喂 cornerSubPix 之前显式 img = img.astype(np.float32)，或者干脆走 uint8 通路。实测 uint8 通路非常稳，噪声 σ 从 0 加到 20，最长边测得 299.840 / 299.824 / 299.762 / 299.623（真值 300），全程可用。

7.3 窗口尺寸：合法性与"静默失效"

winSize 的约束是只校验 > 0，不校验奇偶、不校验合理性：

winSize	实测行为
(0, 0)	抛异常 cornersubpix.cpp:64: error: (-215:Assertion failed) win.width > 0 && win.height > 0
(1, 1)	OK，但不移动（梯度窗口退化）
(2, 2)	OK（偶数窗口，语义上是错的，无人报错）
(4, 6)	OK（非方形窗口，同样不报错）

更麻烦的是贴边时的静默失效 。实测把角点放在 (2, 2) 或 (509, 509)、窗口用 (31, 31)：

初始点	返回值	发生了什么
(2.0, 2.0)	(2.000, 2.000)	原样返回，一点没动，也不报错
(509.0, 509.0)	(509.000, 509.000)	同上

源码里 cornersubpix.cpp:99 会对完全在图外 的点抛 StsOutOfRange，但对"在图内、离边太近"的点是放行的。getRectSubPix 里的 adjustRect 会把越界部分裁掉，于是你拿到一个宽度被截断甚至为 0 的窗口，梯度算出来是 0，迭代不收敛，直接原样返回。

// ✅ 上线前的健全性检查：点是否离边界足够远
static bool subPixSafe(const cv::Point2f& pt, cv::Size win, cv::Size img) {
    int half = std::max(win.width, win.height) / 2 + 1;
    return pt.x - half >= 0 && pt.y - half >= 0 &&
           pt.x + half < img.width && pt.y + half < img.height;
}

7.4 窗口越大越好？------ 两个指标给出相反答案

这是本节最容易误导人的地方。同一份代码、同一套数据，只换指标，结论是相反的。

指标 A：干净合成图上，单个孤立角点到真值的残差（越大窗口越平滑，理应越准）

winSize	残差
(3,3)	0.0530 px
(5,5)	0.0327 px
(7,7)	0.0928 px
(11,11)	0.1631 px
(15,15)	0.2008 px
(21,21)	0.2328 px
(31,31)	0.2605 px

单调变差，越小越好。

指标 B：噪声 σ=4 下，由精化角点推出的板材长边误差 / 角度误差（每档 20 次平均）

winSize	长边误差	角度误差
(3,3)	0.2254 px	0.0065°
(5,5)	0.1614 px	0.0102°
(9,9)	0.1097 px	0.0247°
(15,15)	0.0867 px	0.0450°
(21,21)	0.0805 px	0.0616°
(31,31)	0.0839 px	0.0933°

长度要越大越好（21×21 最优），角度要越小越好（3×3 最优）。

这不是矛盾，是偏差-方差权衡在两个指标上的不同落点：

• 长度 是两个角点之差 。两个独立的定位误差不抵消，反而叠加 → 窗口大一点能压住方差，所以要大窗口。
• 角度 是同一个角点邻域内梯度分布的主方向 。窗口一小，局部梯度方向更"纯粹"；窗口一大，邻域内的边缘弯曲和纹理会把主方向带偏 → 偏差主导，所以要小窗口。

所以"亚像素窗口开多大"没有通用答案，取决于你从角点导出的是长度还是角度。写代码前先想清楚你要哪个。

---

八、案例：旋转板材的长边 + 角度 + 圆度

前七节都是单点验证，这一节把算子串起来。夹具用 8 倍超采样 渲染一块 300×140、旋转 28° 的板材，上面开一个 r=34 的孔。8 倍超采样意味着夹具自身的量化底限是 1/8 = 0.125 px------这个数字很重要，它是我能声称的精度上限。

先做管线自校验，不通过就不往下写结论：

自检项	实测	判定
外轮廓面积	41668.0（理论 42000.0）	相对 -0.79%
4 条真值边长	140.00, 300.00, 140.00, 300.00	角 28.000°

长边用四种方法测：

测法	测得长度	误差	测得角度	角度误差
boundingRect（轴对齐）	330.000	+10.00%	---	---
minAreaRect 长边	300.066	+0.0219%	27.9853°	-0.0147°
boxPoints 角点距离（像素级）	300.066	+0.0219%	27.9853°	-0.0147°
cornerSubPix(win=5) 后量	299.844	-0.0520%	28.010°	+0.010°
fitLine 投影跨度	300.173	+0.0577%	28.0706°	+0.0706°
moments 主轴	---	---	27.9831°	-0.0169°

两处需要说明：

其一：minAreaRect 长边和 boxPoints 角点距离的误差逐位相同（都是 +0.0219%）。 这不是巧合，而是它们本来就是同一个量 ：minAreaRect.size 就是由 boxPoints 四个角点构成的矩形的边长。所以上表里它们不是两个独立的交叉验证，而是同一个测量的两种写法。我在 §九 的噪声表里也保留了这一列，正是为了让读者看清这一点。

其二：boundingRect 的 +10.00% 不是误差，是定义。 轴对齐外接框对 300×140 的板在 28° 旋转下必然是 300·cos28 + 140·sin28 = 330.7。它只在你不知道物体朝向 、且能接受 1/cos θ 量级放大时才有用。

角点定位的残差 （对真值角点）：像素级 minAreaRect 角点残差均值 0.7112 px，cornerSubPix 精化后 0.7090 px------基本打平 。这和直觉相反，我原本预期精化后能降到 0.1 px 量级。没降的原因是 PSF 模糊 + 127 灰度阈值引入的系统性偏移（见 §十，cornerSubPix 在无畸变时自带约 -0.25 px 的负偏差），它大于亚像素本身带来的收益。这个数字我在 §九 会再用到。

孔的圆度与半径 （真值 r=34）：

周长估计器	圆度	r(面积)	fitEllipse 半轴	minEnclosingCircle
CHAIN_APPROX_SIMPLE	0.9005	34.429 (+1.26%)	34.478 (+1.41%)	34.937 (+2.76%)
CHAIN_APPROX_TC89_L1	0.9908	34.605 (+1.78%)	34.782 (+2.30%)	34.937 (+2.76%)
CHAIN_APPROX_TC89_KCOS	0.9953	34.623 (+1.83%)	34.808 (+2.38%)	34.937 (+2.76%)

这里能看到 §一 和 §五 两条结论同时生效：用默认 CHAIN_APPROX_SIMPLE，圆度只有 0.9005 （换成 TC89_KCOS 是 0.9953），而半径一律偏大 +1.26% ~ +2.76%。三种测半径的方法没有一种能给出 34.0，最接近的 +1.26% 也已经是夹具底限 0.125 px 的 2 倍多。

（注意这里的 0.9005 和 §五 那个 0.8955 不是矛盾：§五 是原生填充的 r=120 正圆，§八 是 8 倍超采样的 r=34 小孔 。两者都是"默认 CHAIN_APPROX_SIMPLE 严重低估圆度"这个结论的独立复现，量级一致。）

---

九、亚像素到底能买到多少精度（本篇核心结论）

前面所有的铺垫都是为了这张表。同一块板材，人工加高斯噪声 ，每档 10 次平均，测长边绝对误差（px）：

噪声 σ	boundingRect	minAreaRect	boxPoints	cornerSubPix	fitLine
0	30.0000	0.0657	0.0657	0.1561	0.1731
1	30.0000	0.0917	0.0917	0.1514	0.1702
2	30.0000	0.0923	0.0923	0.1469	0.1516
4	30.0000	0.1090	0.1090	0.1405	0.3121
8	30.0000	0.2277	0.2278	0.1334	0.7503
16	30.0000	0.5336	0.5336	0.1413	1.0761
32	30.0000	1.2267	1.2267	0.2288	2.3874
σ=32 相对 σ=0	---	劣化 18.7×	18.7×	劣化 1.47×	劣化 13.8×**

读这张表请注意三件事：

第一，干净图上全局拟合赢。 σ=0 时 minAreaRect 的 0.0657 px 是 cornerSubPix 的 0.1561 px 的 2.4 倍好 。原因很实在：minAreaRect 是对**整条轮廓（约 724 个边界像素）**做一次全局最小二乘拟合，栅格化的随机误差被平均掉了；而 cornerSubPix 只用 4 个角点 × 局部 5×5 窗口。谁的样本多，谁在干净图上更准。

第二，交叉点在 σ≈4~6，之后完全反转。

噪声 σ	minAreaRect	cornerSubPix	谁更好
4	0.1090	0.1405	minAreaRect 1.29×
8	0.2277	0.1334	cornerSubPix 1.71×
16	0.5336	0.1413	cornerSubPix 3.78×
32	1.2267	0.2288	cornerSubPix 5.36×

σ=0 到 σ=32，minAreaRect 劣化 18.7 倍 ，而 cornerSubPix 只劣化 1.47 倍（0.1561 → 0.2288，中间 σ=8 时甚至比 σ=0 更好）。

为什么全局拟合这么怕噪声？ 因为它对每个 边界像素的扰动都敏感------噪声直接进拟合残差。而 cornerSubPix 的判据是梯度极值点 ，这是个低阶、局部 的统计量：高斯加权窗口把邻域噪声摊薄了，噪声不改变"亮度变化最陡的位置"，只让这个位置的估计抖动零点几个像素。这就是"局部低阶统计量抗噪、整体高阶拟合怕噪"的教科书式体现 ，而它同时解释了为什么角度测量上 moments 也能做到 1.47 倍劣化（§三 那张表）。

第三，fitLine 是最差的选择。 σ=0 时它就落后（0.1731），σ=32 时劣化到 2.3874 px。原因是投影跨度取的是极值 ：极值统计量对离群点零容忍，噪声抬高了 max、压低了 min，误差直接进结果。如果你要测"两个端点之间的距离"，fitLine 是这几种里最不该用的。

9.1 抽稀会打乱排名

approxPolyDP 是很多人"提速"的标准动作，但它对不同测法的影响完全相反（噪声 σ=4）：

approxPolyDP eps	顶点数	minAreaRect	cornerSubPix	fitLine
0（不抽稀）	724	0.0986	0.1521	0.3034
0.5	94	0.0983	0.1521	1.6897
1.0	4	0.9749	0.1535	0.9193
2.0	4	0.9749	0.1535	0.9193
4.0	4	0.9749	0.1535	0.9193
8.0	4	0.9749	0.1535	0.9193

eps=1.0 会把一个 724 点的矩形轮廓直接抽成 4 个点。此时：

• minAreaRect 从 0.0986 退化到 0.9749，劣化 9.9 倍------只剩 4 个点，全局拟合没有样本可平均了，退化成量这 4 个点的整数像素位置
• cornerSubPix 几乎不受影响（0.1521 → 0.1535）------它本来就只用 4 个角点
• fitLine 在 eps=0.5 时先炸到 1.6897（5.6 倍 ），到 eps=1.0 又回到 0.9193------因为 4 点时 fitLine 实际是在拟合一个四边形

结论：如果你打算用 cornerSubPix，抽稀无害甚至有益；如果你打算用 minAreaRect，approxPolyDP 的 eps 是一个必须实测的参数，不能随手设。

---

十、亚像素救不了的部分：镜头畸变残留

前面九节都在争"亚像素能买到多少"。这一节讲它买不到的东西。

我把同一块板材过一遍已知的桶形畸变（k1 从 0 到 -0.30），看各测法的系统性偏差（不是随机误差，是有偏）：

畸变 k1	minAreaRect	boxPoints	cornerSubPix	fitLine	moments（角度）
0.00	+0.0657	+0.0657	-0.2505	+0.6171	-0.0266°
-0.05	+0.5008	+0.5008	+0.2272	+0.6932	-0.0207°
-0.12	+1.3220	+1.3220	+0.9564	+1.5614	-0.0236°
-0.20	+1.9980	+1.9980	+1.7614	+2.4673	-0.0218°
-0.30	+3.1435	+3.1435	+2.8788	+3.5255	-0.0182°

三件事：

一、长度偏差随 |k1| 近似线性增长，且亚像素精化几乎无能为力。 k1=-0.30 时 minAreaRect 偏 +3.14 px、cornerSubPix 偏 +2.88 px------300 px 的边长上 +1% 的系统偏差 。cornerSubPix 只把它从 3.14 改善到 2.88（8%），因为它修的是"像素落在哪"，而畸变改的是"真实几何是什么 "。直线在传感器上就是弯的，梯度极值点忠实地报告了这个弯的位置------算法没有错，是模型错了。

二、moments 角度对畸变几乎免疫。 从 -0.0266° 到 -0.0182°，|k1| 放大 30 倍，角度偏差不降反微升 。原因是弓形的边仍然关于其对称轴对称 ，而对称轴就是主轴，moments 只看二阶矩分布的方向，对"边有多弯"这个一阶形状信息不敏感。这是本篇最有工程价值的一条：畸变影响长度，但几乎不影响矩方法测出的角度。

三、畸变偏差随视场半径增长。 同一组畸变下换板材位置：

板材位置	k1	minAreaRect	cornerSubPix
视场中心	0.00	+0.0657	-0.2505
偏心 80 px	0.00	+0.0657	-0.2505
视场中心	-0.20	+1.9980	+1.7614
偏心 80 px	-0.20	+3.6576	+3.4930

k1=0 时两者完全一致（说明没有引入额外偏置），k1=-0.20 时偏心 80 px 比中心多出 +1.66 px 的误差。所以"全视场一个标定系数"是不够的 ，尤其当你按 §三 用 moments 测角度、按长度做公差判定的时候。

10.1 像素当量：连栅格化本身都在量化

最后是所有不确定度的地板------栅格化。我用 8 倍超采样造出"连续"半径的圆盘，再看轮廓面积反推半径：

真值 r	轮廓面积 A	r=sqrt(A/π)	误差
60.00	11331.0	60.0564	+0.0564
60.05	11331.0	60.0564	+0.0064（面积完全相同）
60.10	11388.5	60.2086	+0.1086
60.15	11388.5	60.2086	+0.0586（同面积）
60.20	11453.5	60.3801	+0.1801
60.25	11453.5	60.3801	+0.1301（同面积）

21 档里有 12 档的面积与前一档完全相同。 半径从 60.00 走到 61.00（1 px 的跨度），面积只跳了 7 次台阶。面积反推半径的死区约 0.15 px ------真值变了但测量值不动。这意味着你把半径真值连续扫描，测出来的是阶梯而不是曲线。

用周长反推更糟：

真值 r	测得 P	r = P/2π	误差
60.00	397.99	63.3421	+3.3421

同一个圆盘（8 倍超采样夹具 ，与 §五 的原生填充不是同一套，见下），周长反推的半径偏了 +3.34%，是面积反推 +0.09% 的 36 倍。原因是周长本身被高估 +5.57%，而半径正比于周长。

周长高估的比例与尺寸几乎无关，只和"每步至少多走 √2"的阶梯效应有关：

真值 r	真周长	像素级周长估计	相对误差
30	188.5	200.2	+6.19%
60	377.0	398.0	+5.57%
120	754.0	796.0	+5.57%
190	1193.8	1259.9	+5.54%

所以周长类指标天生带 +5.5% ~ +6% 的正偏 ，而面积类几乎无偏。要测尺寸就用面积（或矩），不要用周长除以常数。

这里有个我一开始搞混的地方，值得单独记一笔：同一个 r=120 的圆，在两套夹具上周长偏差不一样。 §五 用的是原生 cv2.circle 填充 ，本节这张表用的是8 倍超采样。实测四个半径在两套夹具上的周长偏差：

真值 r	原生填充（§五 夹具）	8 倍超采样（本节夹具）
30	+4.95%	+6.19%
60	+4.95%	+5.57%
120	+5.25%	+5.57%
190	+5.34%	+5.54%

所以你在 §五 看到 +5.25%、在这里看到 +5.57%，不是前后矛盾，是两个夹具的差别 。两者的结论完全一致 （周长正偏约 5~6%、与尺寸几乎无关、面积几乎无偏），但如果你要拿某个具体数字去卡公差，就必须先说清楚是哪套夹具。这正是本篇开头立的规矩：跨节引用实测数字时，先确认夹具同源。
这一节的数字也解释了一个常见困惑：为什么"同一个圆"在 CHAIN_APPROX_SIMPLE 下算出来半径总是偏大。偏大不是因为算法笨，而是因为周长被阶梯高估了 +5.5%------这跟相机标定无关，是离散化的固有代价。

---

避坑指南

坑 1：同一族里"轴长"有四种单位约定

fitEllipse 返回全轴 （直径），minEnclosingCircle 返回半径 （半轴），cv2.ellipse 画图用半轴 ，minAreaRect 用整边长 。混用差 2 倍，拿全轴算面积差 4 倍（实测 +299.24%）。拿 fitEllipse 的 axes[0] 和 minEnclosingCircle 的 r 直接相除，你会得到一个恒等于 2 的"比值"，然后困惑很久。

坑 2：minAreaRect 的 angle 实测只落在 [-90, 0)

5.0.0 上 20 个测试角，返回值全部落在 [-90, 0)，落在 (0, 90] 的是 0 个 。教程里写的"角度范围是 (0, 90]"在 5.0 上不成立。如果你看到正的 angle，先怀疑自己是不是在 4.x 上测的，或者把 +90 补了两次。

坑 3：minAreaRect 的 size 长短边会反，且归一化必须两步同做

实测 20 个角里有 10 个 w < h（恰好是真值 [0, 81] 那一段），不能直接把 size.width 当长边。

归一化的正确写法有两步，顺序和折进区间都不能错：

1. 先交换长短边并把角度跟着转 90°；
2. 再折进 [0, 180) ------不是 [0, 90)。

第 2 步是我写错的地方。直观的"折回 [0,90)"会把长轴和短轴混为一谈：truth=135° 实测返回 a=-45 且 w>h（不触发交换），被折成 45°，而真实长轴方向是 135°，差整整 90° 。它对正方形无害（长轴短轴本来就等价），所以单元测试和正圆对照都发现不了------只有拿非正方形逐个角度对真值，才会看到最大偏差打印成 90.0000。长轴方向只在 mod 180° 下唯一，从来不在 mod 90° 下唯一。

另外 C++ 里的 % 只能用于整数 ，(a + 90.0) % 180.0 编译不过（本机 clang 前端直接报 invalid operands to binary expression ('double' and 'double')），必须写 std::fmod(a + 90.0, 180.0)。

坑 4：拿正圆当上线前的健全性检查

实测正圆返回 angle=-45.0000、size=(239.00, 239.00)------这是退化情形 （旋转不变的东西角无定义），不是 bug。如果你的代码在正圆上算出"45°"，说明角度根本不是来自 minAreaRect（比如误读了 approxPolyDP）。这个检查成本一行，挡的是整类 bug。

坑 5：把 minAreaRect.size 和 boxPoints 角点距离当两个独立测法

实测两者误差逐位相同 （都是 +0.0219%），因为 size 就是 boxPoints 四个角点构成的矩形的边长。写进报告当"交叉验证"会被打回。

坑 6：轮廓矩的 m00 天然偏小，而"整齐"的偏移值通常是你的取整 bug

30° 的 240×120 矩形上，moments(contour)['m00'] 与 contourArea 精确相等（都是 28832.0） ，而二值图矩是 29145.0，缺口 313.0（1.07%） 。两者同值说明轮廓矩算的是穿过像素中心的多边形面积 （同一套 shoelace 递推），不是"数了多少钱素"；而这个多边形比真实填充区域每边少半个像素，所以轮廓矩的面积天然偏小，斜边越斜越明显。0° 时顶点落在整数像素上，缺口为零。

配套的坐标取整坑：boxPoints 返回 float32，astype(np.int32) 是向零截断不是取整。实测 30° 矩在三种取整下的差异：

30° 矩	astype(np.int32)	np.round	np.floor
m00	28521.0	28832.0	28521.0
质心	(399.50, 299.50)	(399.99, 299.98)	(399.50, 299.50)

我曾把 (399.50, 299.50) 这个"半像素偏移"当成栅格化性质写进正文，实际上它是截断造成的；改用 np.round 后偏移不到 0.02 px。构造多边形要显式 np.round(...).astype(np.int32)。 判据：当结论恰好等于半像素、正好 1 px 这类"整齐"值时，先怀疑取整方式，而不是急着给它编一个物理解释。

坑 7：fitEllipse 的 5 点门槛只挡异常，不挡垃圾

少于 5 点会抛 (-201)，但喂圆弧上连续的 5/6/8/10 个点全部"成功" ，返回 (0.989, 25.505)、(0.22, 0.12) 这样的退化椭圆。5 个近共线点对 5 个参数的约束是病态的，解存在但不唯一。判据应该是"点是否张得开"（boundingRect 范围），不是"点数够不够"。

顺带：把矩形 喂给 fitEllipse 也不报错，240×120 得到短长轴比 0.4544（真椭圆是 0.5）------既非内接也非外接，别指望它去"框住"矩形。

坑 8：默认周长估计器下，完美圆的圆度只有 0.8955

CHAIN_APPROX_SIMPLE 是默认值，而它算出的圆度是 0.8955（TC89_KCOS 才是 0.9992）。阈值设成 0.95 会把几何上完美的圆判为不合格 。原因不在面积（只差 -0.78%），在周长被高估 +5.25%，而 4πA/P² 对周长是平方关系。

对照直边形状才看得出规律：正方形在四种估计器下全是 0.7854 （理论 π/4）。直边周长是解析精确的，曲线不是。换周长估计器就必须重标定圆度阈值。

坑 9：5.0 的轮廓近似常量名多了下划线

实测是 CHAIN_APPROX_TC89_L1 / CHAIN_APPROX_TC89_KCOS。写成 4.x 时代的 CHAIN_APPROX_TC89L1 会直接 AttributeError。这条不涉及任何原理，纯粹是升级时的字符串改动，grep 一遍就能过。

坑 10：cornerSubPix 只吃 CV_8U 和 CV_32F，而 numpy 默认给你 float64

源在 samplers.cpp 的 getRectSubPix：只穷举了 (8U→8U)、(8U→32F)、(32F→32F) 三种组合，float64/float16/int16 全抛 (-210)。而 float32 + rng.normal(...) 或 / 255.0（Python 的 255.0 是浮点）会把整幅图升型成 float64 ，然后抛一个完全不提 dtype 的 Unsupported format or combination of formats。

这条最坑的地方在于因果是反的 ：我第一轮实验观察到"干净 float32 能过、加噪 float32 抛错"，几乎就把"CV_32F 遇噪声会崩"写进文章了。实际把异常完整打出来、打印 dtype 才发现那根本不是 float32。加噪只是触发条件，"结果是 float64"才是原因。 规范写法是喂之前显式 img.astype(np.float32)，或者走实测同样很稳的 uint8 通路（σ=0→20 测得 299.840/299.824/299.762/299.623）。

坑 11：winSize 只校验 > 0，且贴边时静默失效

(0,0) 抛 (-215)，但 (2,2)（偶数）、(4,6)（非方形）、(1,1)（退化）全部静默接受 。更麻烦的是贴边：点放 (2, 2) 配 winSize=(31,31)，原样返回 (2.000, 2.000)，不报错也不精化 ------getRectSubPix 里的 adjustRect 把越界部分裁掉，你拿到一个宽度被截断甚至为 0 的窗口，梯度为 0，迭代不收敛。完全在图外的点会抛 StsOutOfRange，但"在图内、离边太近"是放行的。上线前检查 pt 离边界是否大于 winSize/2 + 1。

坑 12：以为亚像素窗口"越大越准"

同一份数据只换指标，结论是相反 的：干净图上单点残差 (5,5)=0.0327 最好、(31,31)=0.2605 最差（越小越好）；但噪声 σ=4 下由精化角点推出的长边 误差在 (21,21)=0.0805 最优（越大越好），而角度 误差在 (3,3)=0.0065 最优（越小越好）。

原因是长度是两点之差 （两个独立误差叠加，要大窗口压方差），角度是同一邻域梯度分布的主方向 （窗口一小方向更纯粹，大了被边缘弯曲带偏）。没有通用答案，取决于你从角点导出的是长度还是角度。

坑 13：approxPolyDP 的 eps 会打乱测法排名

eps≥1.0 会把 724 点的矩形轮廓直接抽成 4 个点 。此时 minAreaRect 从 0.0986 劣化到 0.9749（9.9 倍 ），因为只剩 4 个整数像素位置可平均；而 cornerSubPix 几乎不受影响（0.1521→0.1535），它本来就只用 4 个角点。fitLine 在 eps=0.5 时先劣化 5.6 倍到 1.6897，到 eps=1.0 又回到 0.9193（因为实际在拟合四边形）。要用手 minAreaRect，eps 就是必须实测的参数，不能随手设。

坑 14：用周长反推尺寸，以及面积反推的死区

周长类指标天生带 +5.5% ~ +6.2% 正偏 （实测 r=30/60/120/190 分别为 +6.19%/+5.57%/+5.57%/+5.54%），比例与尺寸无关，只和"每步至少多走 √2"的阶梯效应有关。r=60 的圆用周长反推得 63.3421，偏 +3.34% ，是面积反推（+0.09%）的 36 倍。要测尺寸就用面积或矩。

而面积反推也不是连续的：8 倍超采样下扫描 r=60.00→61.00，21 档里有 12 档的面积与前一档完全相同 ，死区约 0.15 px。真值连续变，测量值不动------你得到的是阶梯不是曲线。任何"扫参数找最优点"的脚本都会踩到这个假平台。

坑 15：以为亚像素能修镜头畸变

k1 从 0 到 -0.30，长边偏差 minAreaRect 从 +0.0657 涨到 +3.1435、cornerSubPix 从 -0.2505 涨到 +2.8788------300 px 边长上 +1% 的系统偏差 ，而 cornerSubPix 只把它改善了 8%。因为它修的是"我的像素落在哪"，而畸变改的是"真实几何是什么 "；直线在传感器上就是弯的，梯度极值点忠实地报告了这个弯。算法没错，是模型错了。

而且偏差随视场半径增长 （k1=-0.20 时视场中心 +1.9980、偏心 80 px 处 +3.6576），所以"全视场一个标定系数"不够用。

反过来有个好消息：moments 测的角度对畸变几乎免疫 （-0.0266° → -0.0182°，|k1| 放大 30 倍而不升反微降），因为弓形的边仍关于其对称轴对称，而主轴只看二阶矩分布的方向。畸变影响长度，但几乎不影响矩方法测出的角度------这条对"公差卡角度"的应用很实用。

坑 16：fitLine 测"端点距离"是最差选择，返回值还是 1 元素数组

fitLine 算的是投影跨度 ，取的是极值，而极值统计量对离群点零容忍：噪声抬高 max、压低 min，误差直接进结果。实测 σ=32 时劣化到 2.3874 px（minAreaRect 是 1.2267），而且 σ=0 时就已经落后（0.1731 vs 0.0657）。

另外 fitLine 返回的 vx, vy 是 1 元素数组 ，写 atan2(vy, vx) 会报 only 0-dimensional arrays can be converted to Python scalars，必须 float(vy[0])。

（附带一条反向辟谣：实测 DIST_L2 与标准 TLS 在等方和各向异性 噪声下逐位相同，它就是 总最小二乘，没有偏差。DIST_HUBER（0.236°）和 DIST_WELSCH（0.245°）在 σ=4 时略差，因为它们是稳健估计、主动牺牲效率换抗离群点。）

优秀实践 / 可改进之处

优秀实践：先定单位，再写公式

拿到任何一个"轴长"先问一句半轴还是全轴，并把答案写在函数名或变量名里。本篇四族函数四种约定，混用一次就是 2 倍或 4 倍，而这种错误在日志里完全看不出来------+299.24% 看着刺眼，反而好发现；难发现的是差 2 倍但"看起来还挺顺眼"的那种。

优秀实践：用已知形状做阳性对照

正圆测角度（应无定义）、已知半径测轴长（r=120 的圆应给 239.05）、k1=0 测畸变（应与有畸变时完全一致，实测中心与偏心 80 px 都是 +0.0657）------每个算法入口挂一个，成本一行，能挡住整类 bug。这些对照的输出值要写进注释 ，否则半年后没人记得为什么是 239.05 而不是 240。

优秀实践：按"量"和"噪声水平"分别选方法

角度用 moments 主轴（σ 0→32 只劣化 1.47 倍，最稳）；长度在干净图上用 minAreaRect（0.0657 px），有噪声用 cornerSubPix（σ=32 时好 5.36 倍）。圆度判圆前先把周长估计器定下来并重新标定阈值------阈值和估计器是一个整体，不要在 0.95 上"感觉差不多"。

对 cornerSubPix 做三件例行事：astype(np.float32)、确认 winSize 是奇数且方形、确认角点离边界大于 winSize/2 + 1。三件都是静默或误导性失败模式。

可改进之处：全部数字来自合成夹具

夹具边缘是超采样渲染的理想阶跃边缘 + 高斯 PSF，没有真实相机的 MTF、散斑噪声和 gamma 。真实图像上 cornerSubPix 表现会差一些，§九 那条"σ≥8 反超"的交叉线大概率往左移。§七 和 §九 的数字只能在合成数据上成立，落到真机必须重测。

可改进之处：畸变只测了径向，噪声只用高斯

切向畸变（p1/p2）会让形状产生非对称剪切，moments 角度的"免疫性"是否还成立我没有验证，不能外推 。噪声模型也只有高斯------moments 之所以稳，是因为高斯噪声没有方向偏好；椒盐噪声或照明条纹会破坏这个前提，优势可能大幅缩水。

可改进之处：窗口最优值是粗扫，且未评估部分可见

§七 那个"长度要大窗口、角度要小窗口"的结论只在 (3,3) 到 (31,31) 的 8 个网格点上验证过，真实最优可能在网格点之间，且随 PSF 宽度变化。另外没有评估抗遮挡/部分可见 ：板材部分出画时 minAreaRect 会给出一个仍然"看起来合理"的矩形，而 cornerSubPix 会因 winSize 越界静默失效------这个组合可能产生最危险的静默错误，我没测。

---

本期互动

三个可以直接落地验证的点：

1. 把你的阈值代码改成"圆度 + 指定周长估计器" ，然后用正圆测一遍。如果你得到 0.8955 而不是接近 1.0，说明你的圆度阈值和估计器不匹配------按 §五 那张表重新标定。
2. 量一下你的图像预处理有没有把 uint8 变成 float64。 在喂 cornerSubPix 之前打一行 print(img.dtype)，成本一行代码，省掉一类极难排查的 (-210)。
3. 在真机上做一次"干净 vs 加噪"对照。 先测当前图的尺寸精度，再往图上叠已知 σ 的高斯噪声重测，看你的方法落在 §九 那张表的哪个位置。如果你在有噪声的图上得到 minAreaRect 最优，那你的噪声比你想的低；如果得到 cornerSubPix 最优而你没加 cornerSubPix，那这就是你能白拿的精度。

---

💬 评论区聊聊

说说"亚像素"这个词。

这篇最反直觉的结果是：cornerSubPix 在干净图上比 minAreaRect 差 2.4 倍，在 σ=32 的噪声图上却好 5.36 倍。 同一个函数，两种完全相反的评价，取决于你的图干不干净。

我原本以为"亚像素"是单调的一档精度阶梯------用上就更好。现在我觉得它更像是一个方差/偏差的旋钮 ：局部低阶判据（梯度极值）偏差小但方差大，全局高阶拟合（minAreaRect 对整条轮廓）方差小但偏差大。噪声在的时候全局拟合的"平均优势"被噪声打穿；干净的时候它稳赢。

有意思的是 §十 的畸变数据：k1=-0.30 时 cornerSubPix 只把长度偏差从 +3.14 改善到 +2.88。亚像素能修"我的像素落在哪"，修不了"世界本来是什么样"。 而 moments 的角度对畸变几乎免疫（-0.0266° → -0.0182°），因为对称轴不因弯曲而改变------这大概是本篇最实用的一条：如果你的公差卡的是角度，畸变标定的优先级可以降一降。

想听听大家：你们的测量流水线里，是从角点导出长度还是从整条轮廓拟合？ 这两个选择的噪声特性差了一个数量级（§九），我很好奇实际项目里大家怎么选。另外------有没有人试过用 moments 的高阶矩（mu21/mu12/mu03）直接度量形状的非对称性 ？本篇只用了二阶矩，那三阶矩在圆度细分上应该能给出比 4πA/P² 更好的判据，因为它对"局部鼓包"敏感而对周长估计器不敏感。

---

👉 收藏 · 转发 · 系列目录

本篇把度量算子族做了一次实测清点，有几个结论和常见说法相反：fitEllipse 是这一族里唯一返回全轴的 （minEnclosingCircle 返回半径、cv2.ellipse 画图用半轴）、5.0 上 minAreaRect 的角度只落在 [-90, 0) 且 size 长短边会反 、默认周长估计器下完美圆的圆度只有 0.8955 、以及亚像素在干净图上不如全局拟合、噪声图上才碾压它。

如果你在做视觉测量、尺寸标定或缺陷几何分析，这篇有三张表值得存下来：§一 的四族单位对照表 （防止 2 倍/4 倍错误）、§九 的五法噪声对照表 （决定该用哪个测法）、§七 的窗口尺寸双向表 （长度要大窗口、角度要小窗口）。另外 §七 那个"numpy 隐式升型导致 cornerSubPix 抛 (-210)"的坑，我花了三轮实验才定位到，中间两次结论都是错的------如果你也遇到过这个报错，希望你能省掉那两轮。

本系列接下来会覆盖模板匹配与特征匹配 ：matchTemplate 的归一化方式怎么选、ORB/AKAZE 在什么场景下真的比模板匹配快、以及 RANSAC 为什么是几何验证的必需品------顺便把本篇反复出现的"统计性质 vs 默认行为"这条线继续下去。
