高效降压电路布局与铺铜优化技巧学习笔记

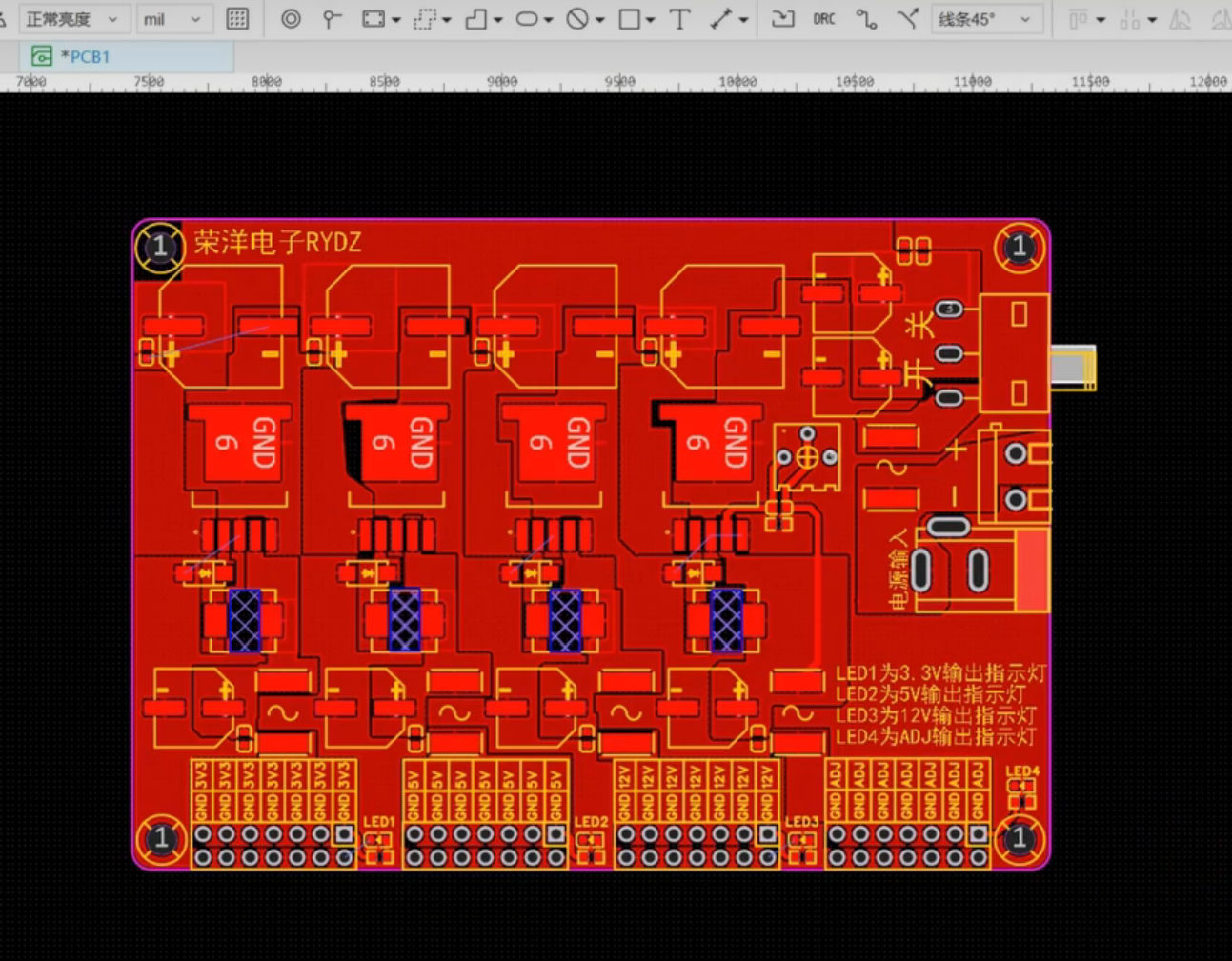

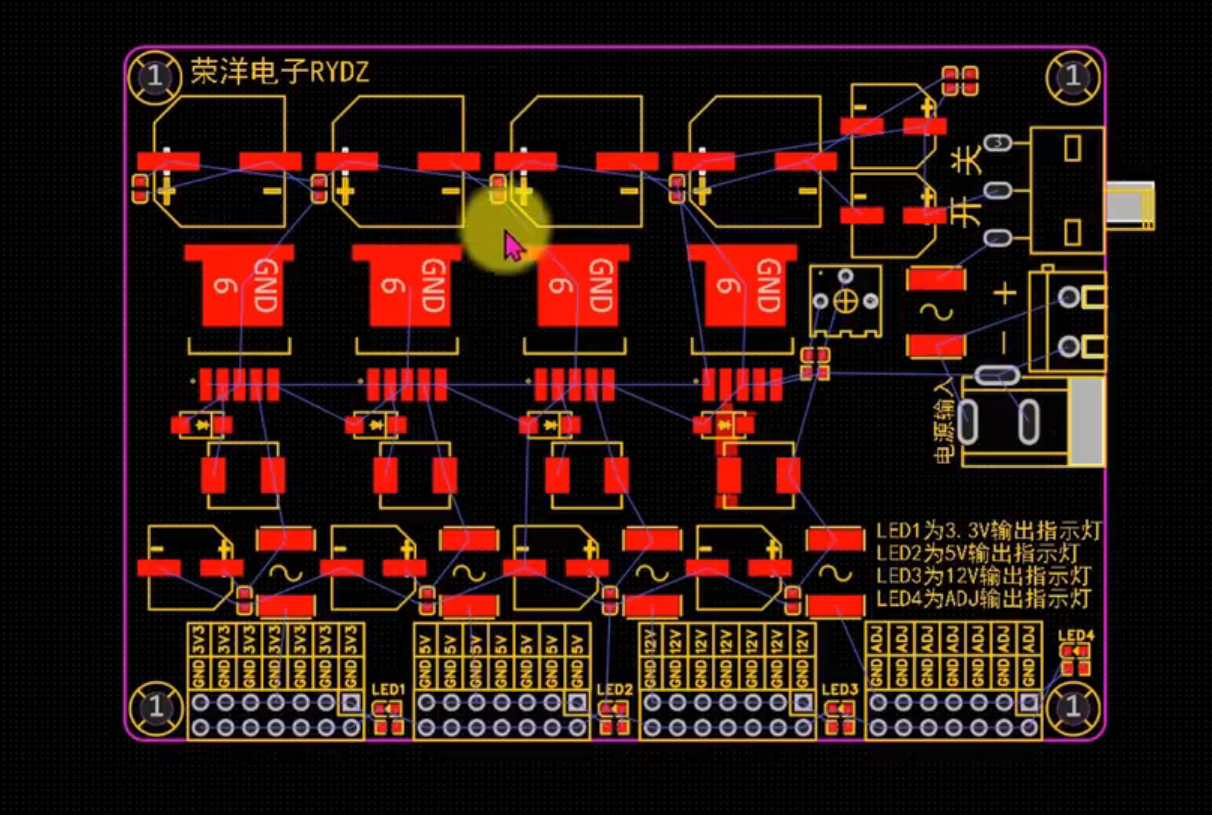

多路DC降压模块电路。在PCB中布局完成后如图所示。

对该驱动板进行铺铜。在顶层给局部铺铜,使VIN形成大电流通路。

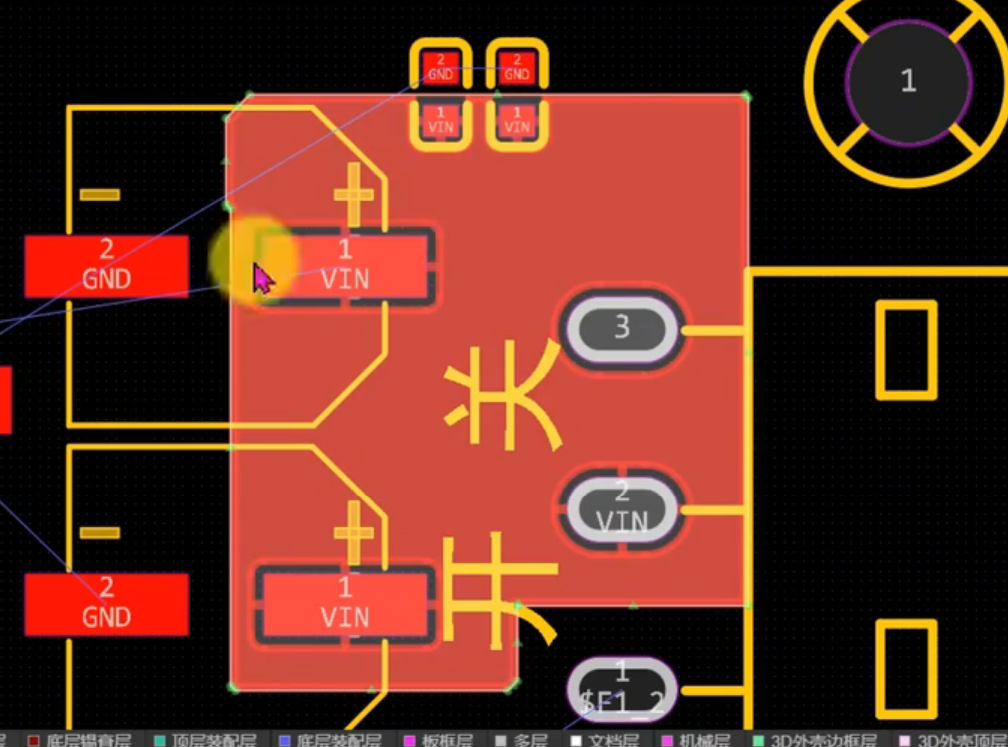

如图所示,对VIN区域进行铺铜,避开GND铺铜区域。

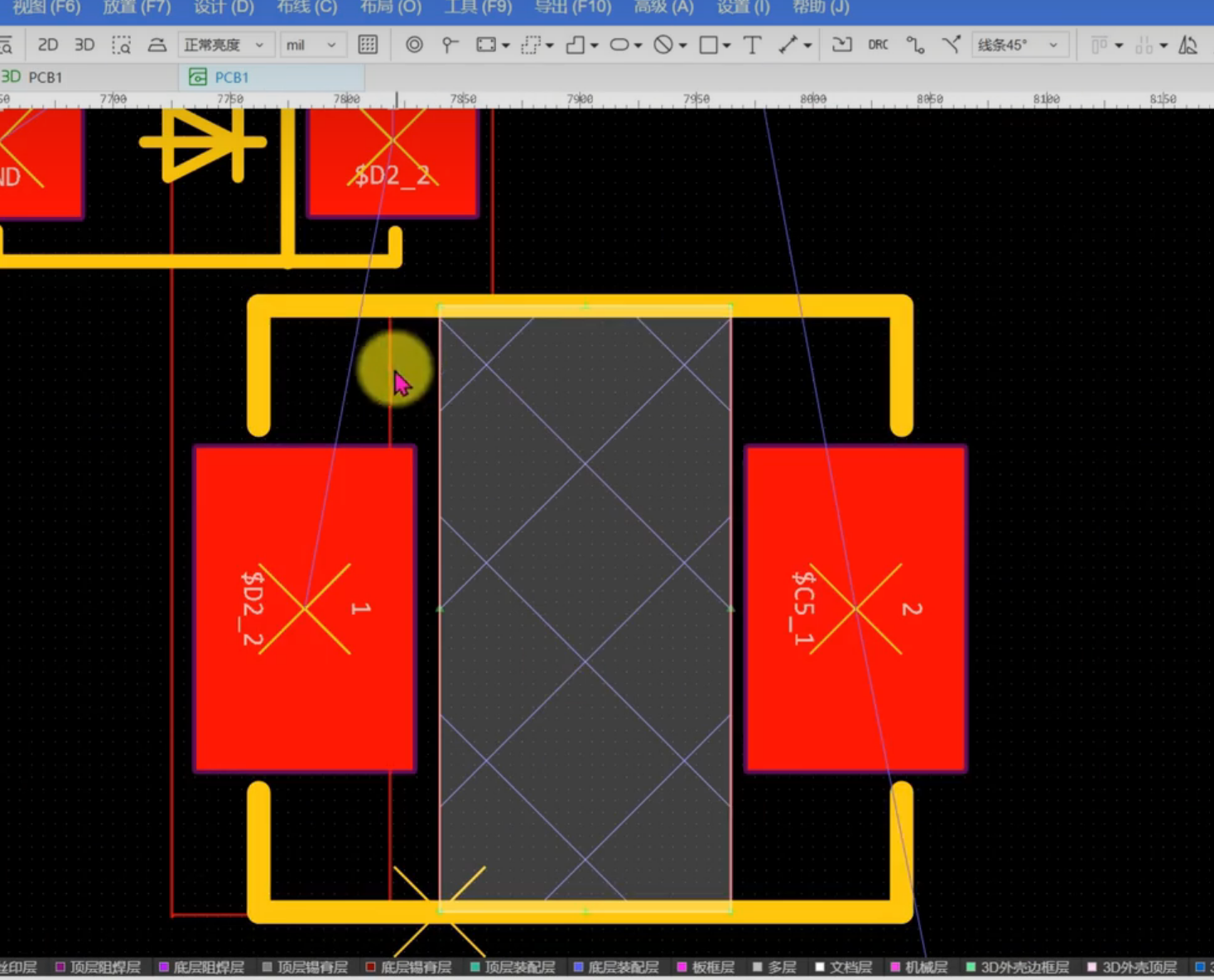

对类似电感元件进行禁止铺铜的处理。

1.电感漏磁场会耦合到下方平面,噪声顺着铜皮面扩散到PCB其他区域,干扰附近的模拟电路、小信号。

2.电感流过交变电流,会产生交变磁场,若电感正下方有连续铜皮(GND/电源铜),磁场会在铜面上感应处涡流。涡流会消耗电能,变成热量,降低电源转换效率,加剧发热。

3.电感引脚和下方铜平面会形成寄生电容。高频开关状态下,寄生电容会引起额外开关噪音,恶化EMI,改变电路高频特性。禁止该区域铺铜则可以减小这个电容。

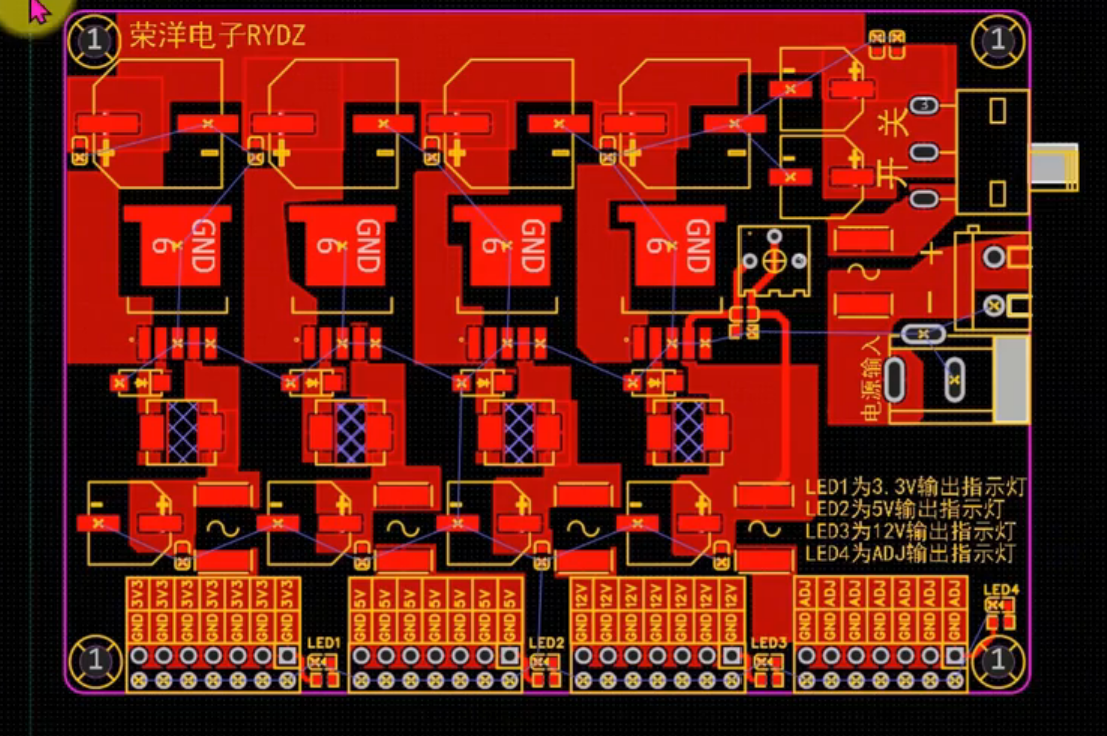

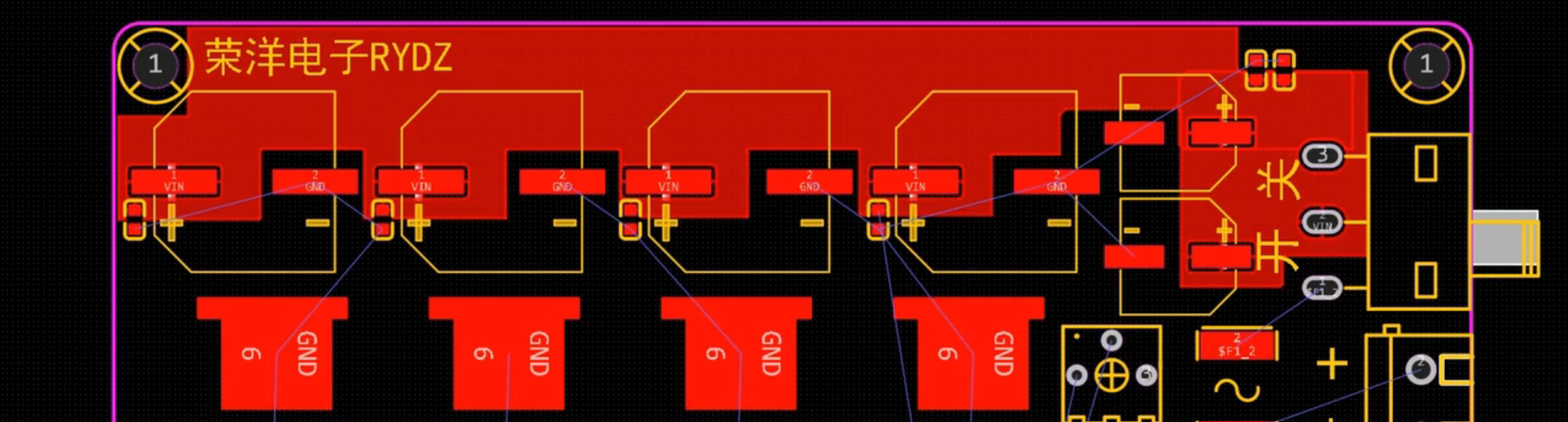

最后VIN区域铺铜完成如图所示。

对铺好铜的区域进行走线,将电源连接在一起。

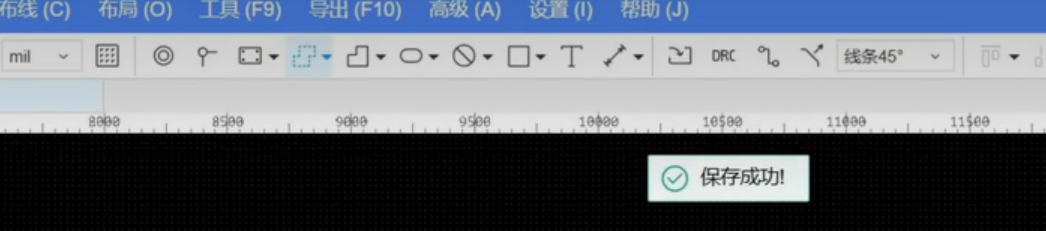

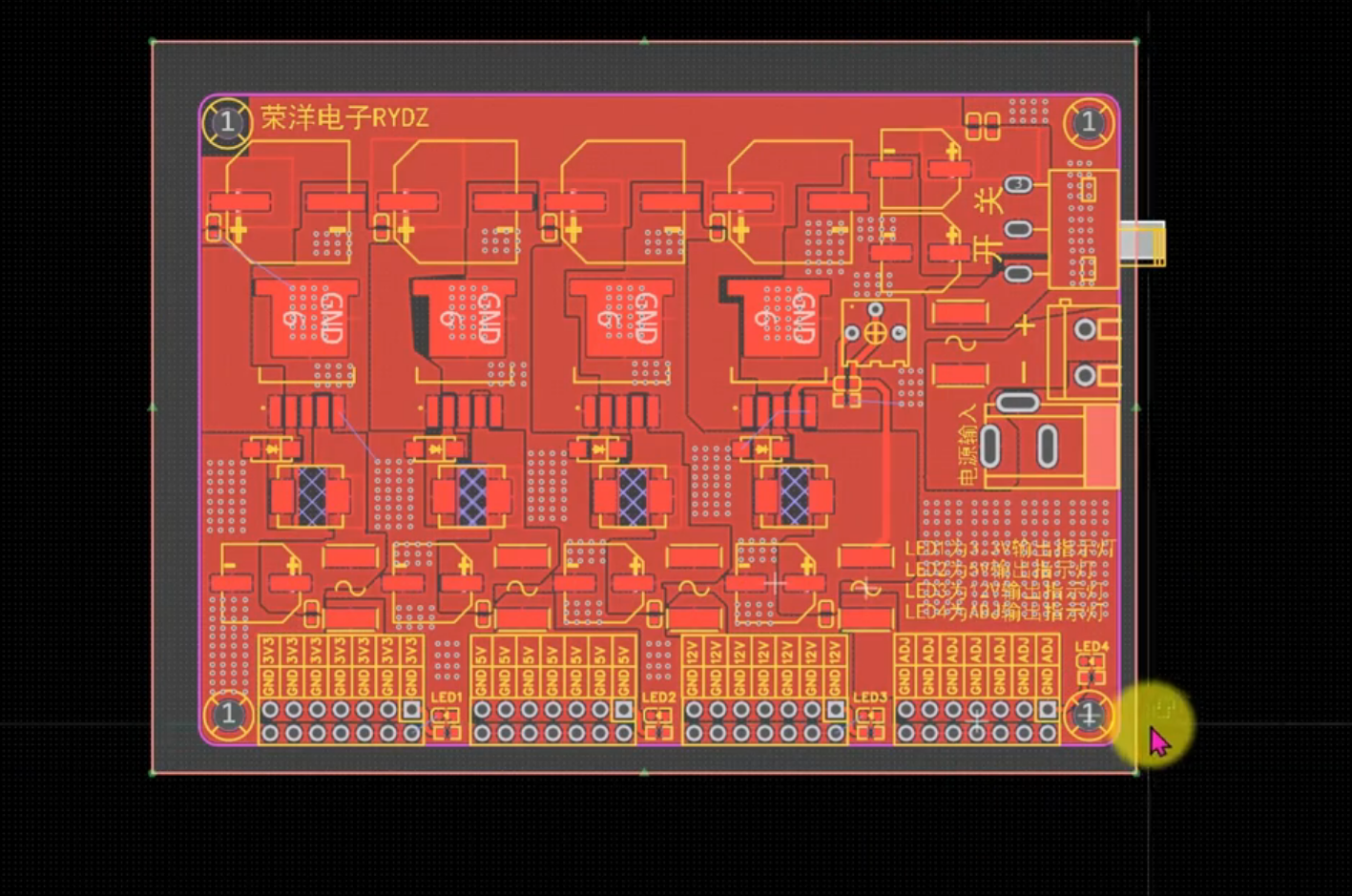

点击上方的铺铜图标,对顶层的区域进行GND的铺铜。

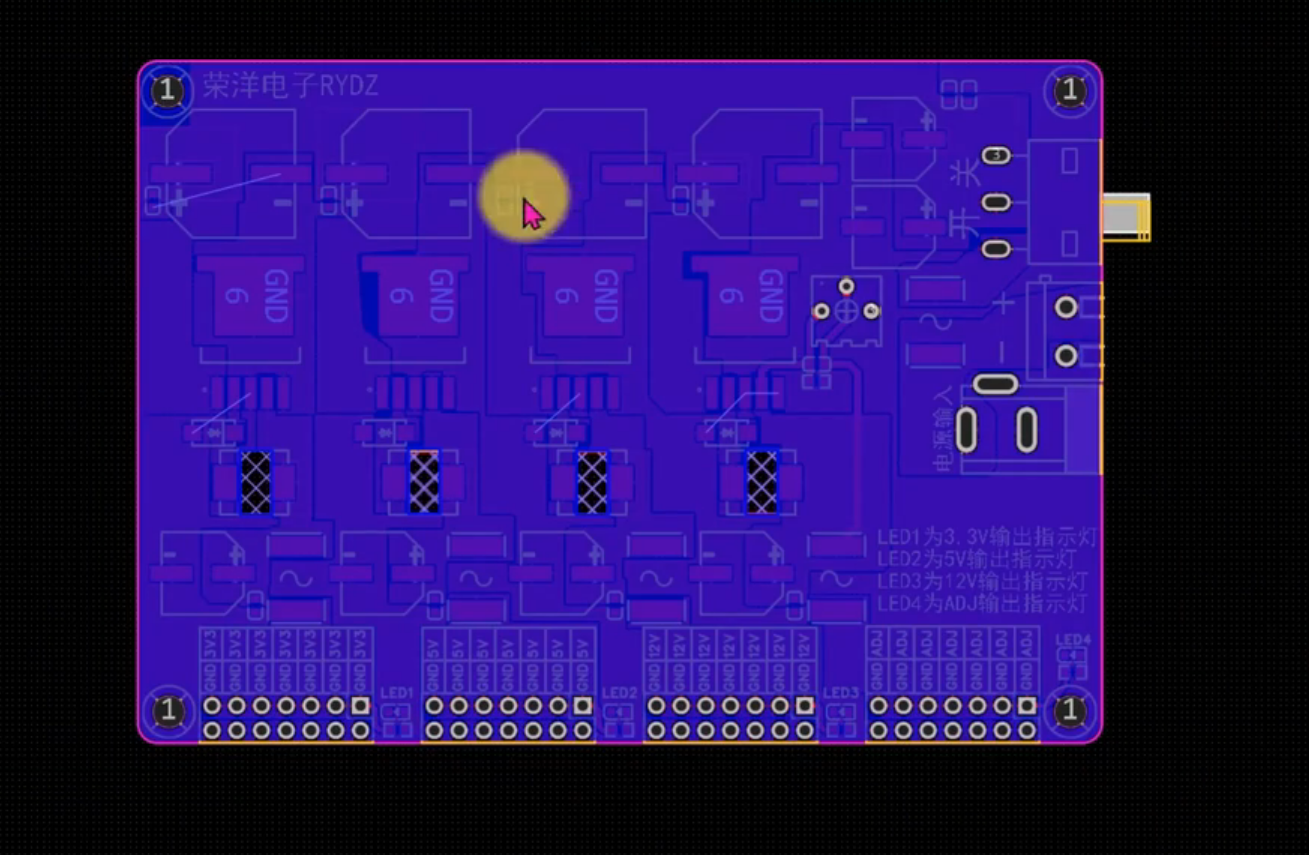

在点击快捷键B,转换位底层,再对底层进行铺铜。

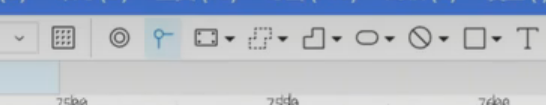

点击上方的过孔图标,板子放置过孔。

绘制如图所示。

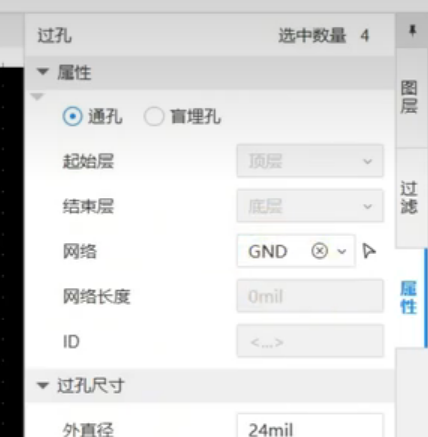

将过孔的网络设置位GND。

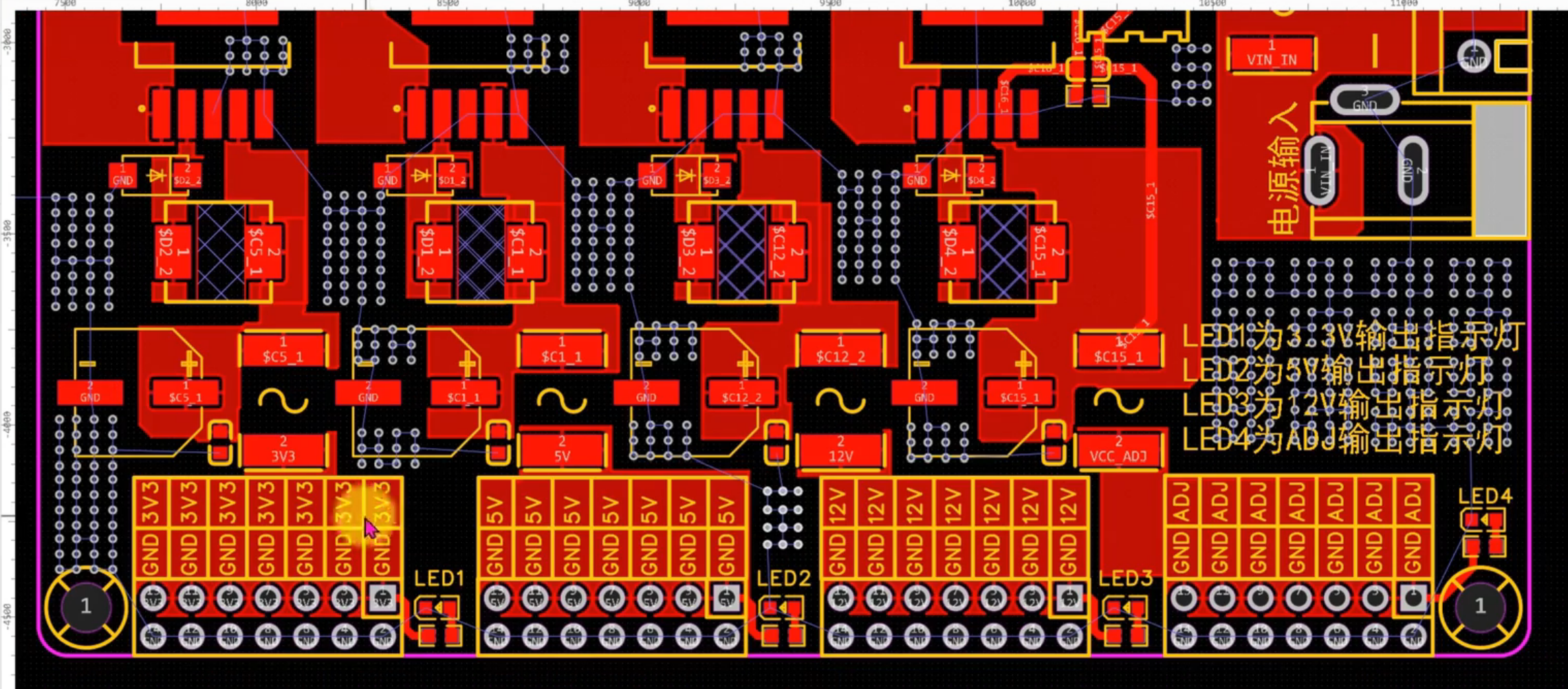

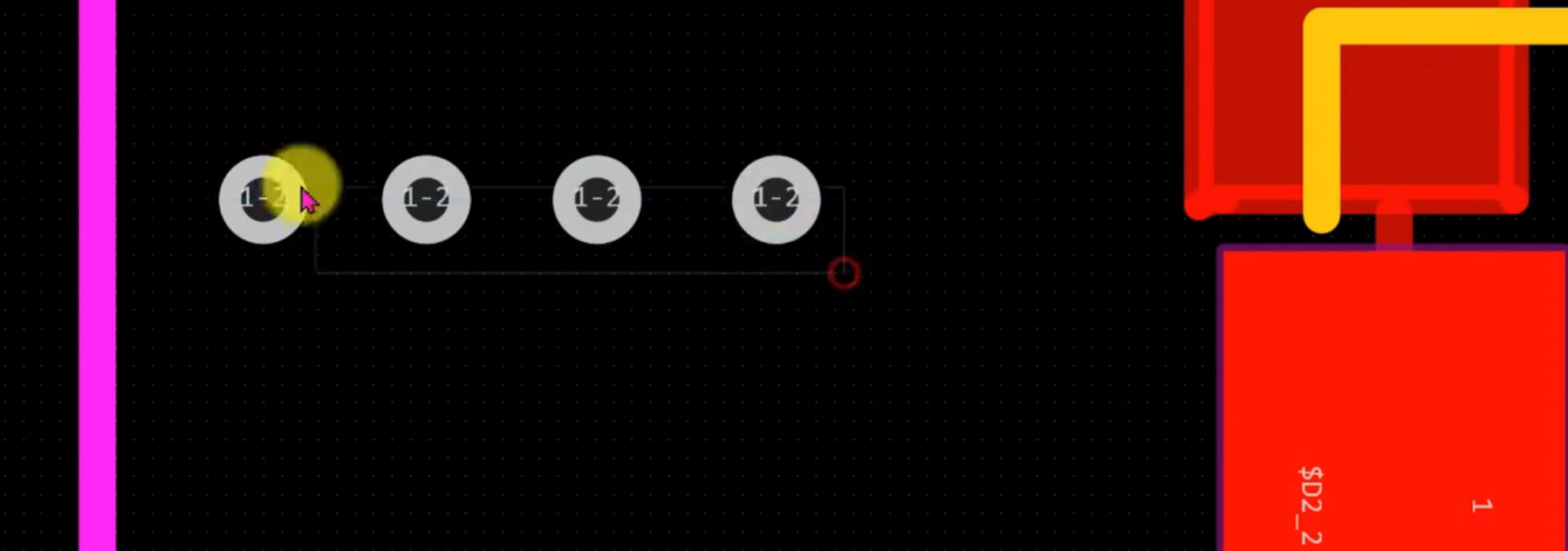

将过孔绘制在板子上如图所示。过孔的作用:

1.增加载流能力:顶层大面积VIN/GND铜皮,通过多个并联过孔连接到底层铜平面。单个过孔能承受的电流有限,多个过孔并联,分摊大电流,降低发热,防止大电流下过孔烧毁。

2.降低阻抗,改善地平面。多孔并联可以减小层间的电阻与电感,减小电源的压降。

3.提升散热。

4.增强铜皮附着力。

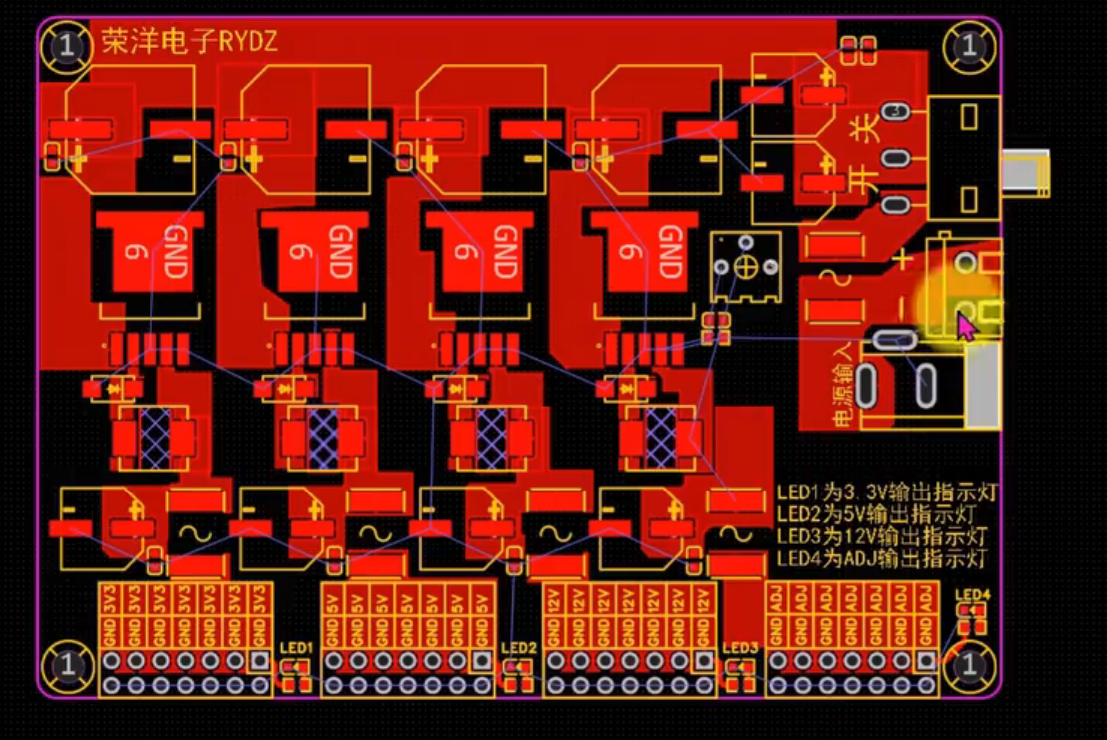

再次点击铺铜

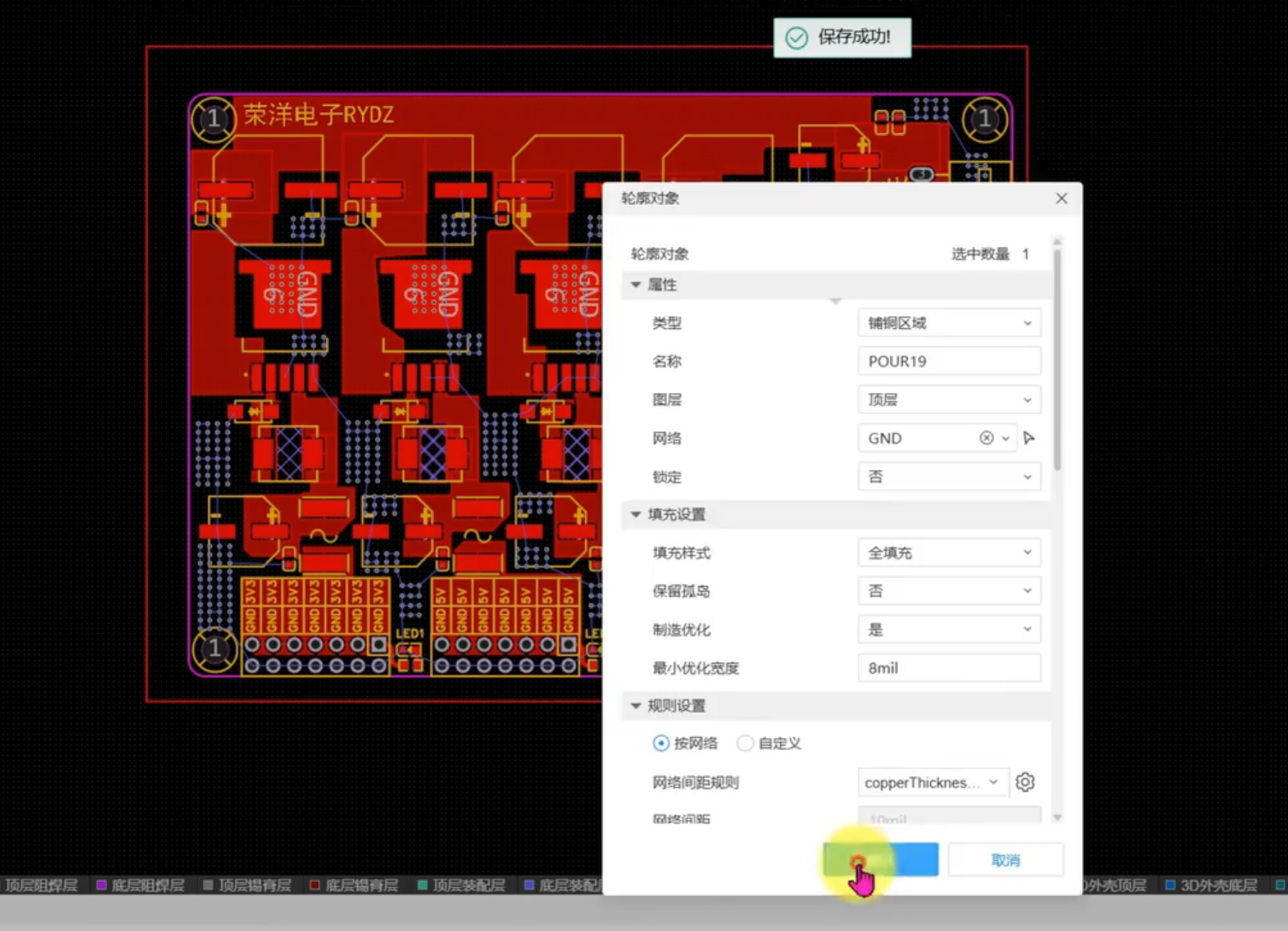

对顶层进行GND铺铜。再点击快捷键B,对底层进行铺铜。

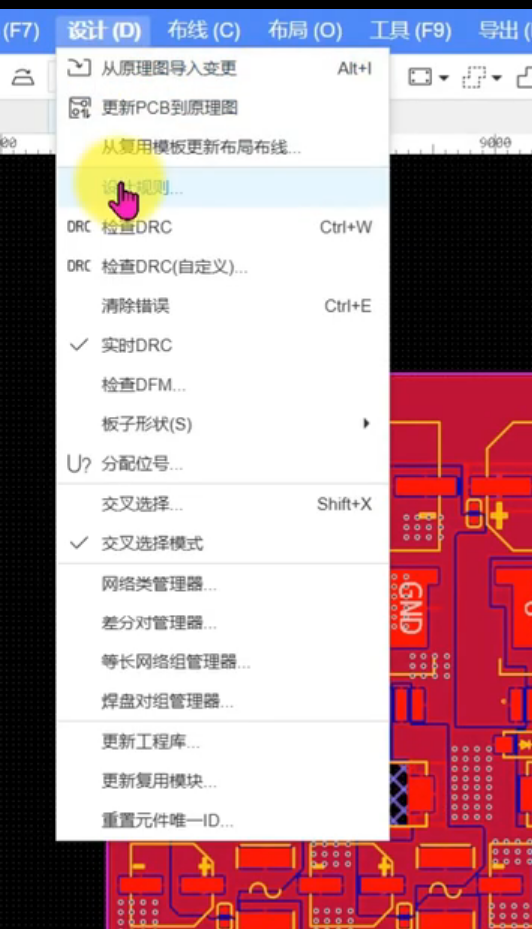

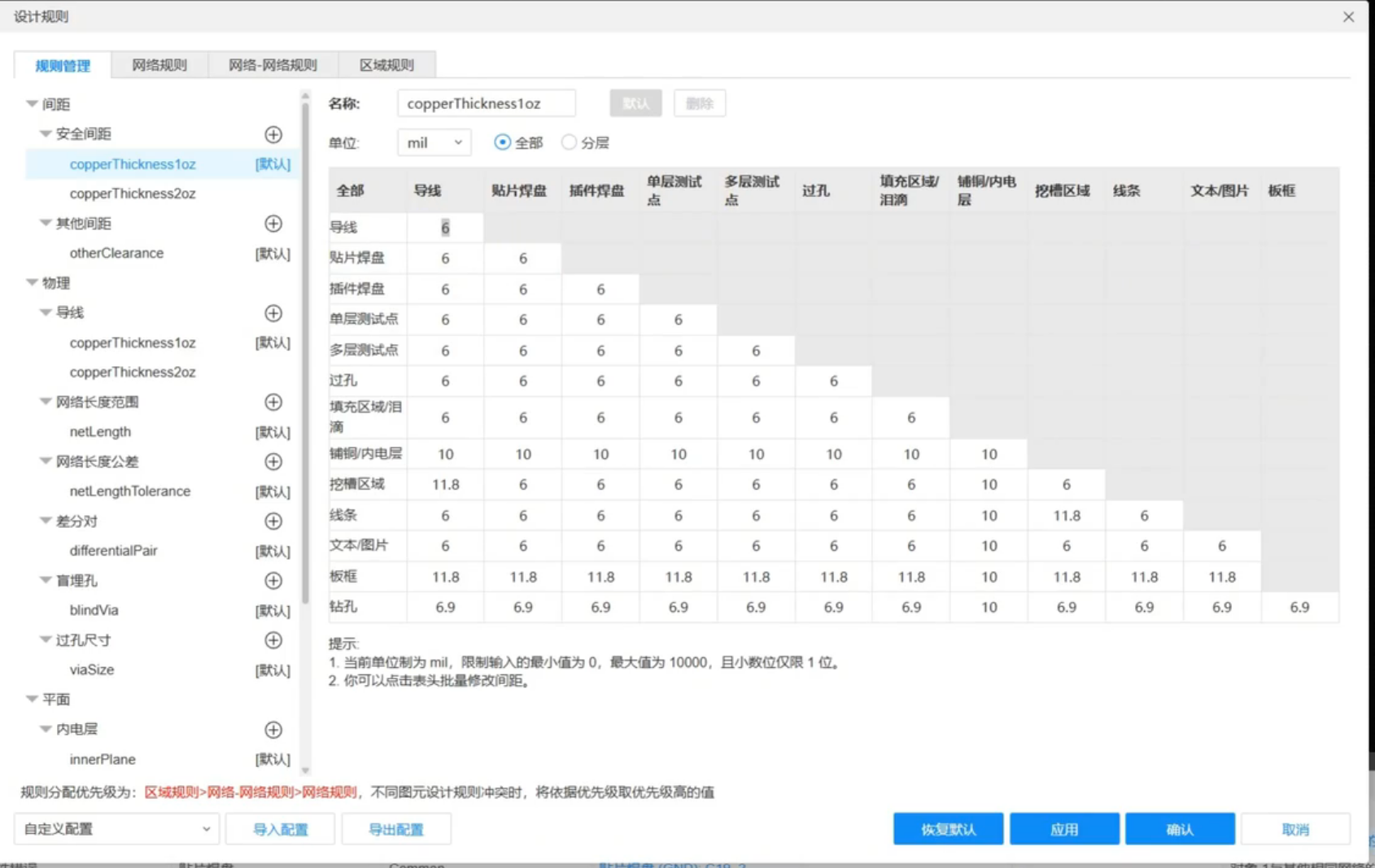

点击设计中的设计规则。

将导线与导线之间的间距规则设置为6mil。

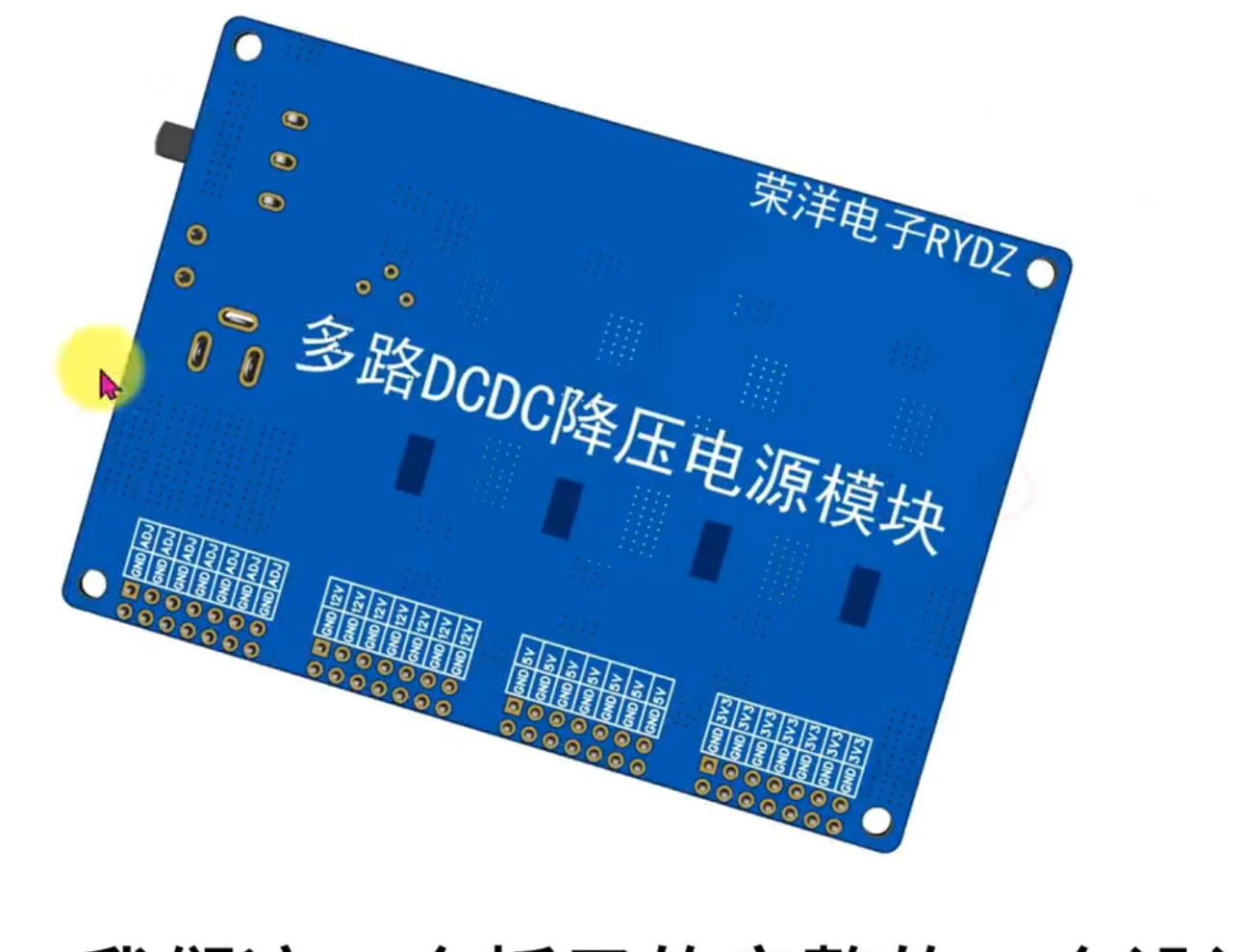

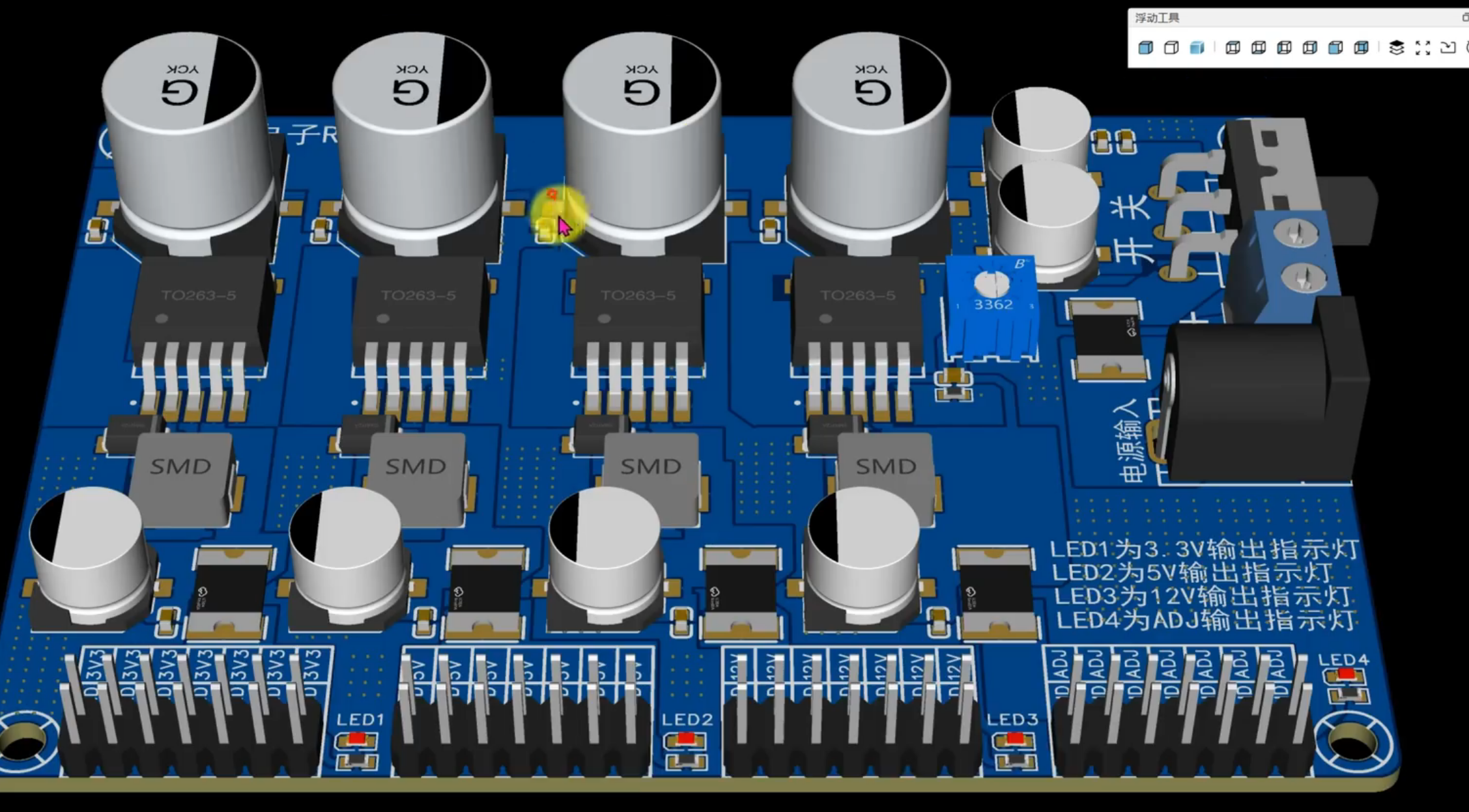

3D状态下如图所示。

还可以放置丝印在底层丝印层。在板子的背面绘制需要的信息。
