国产FPGA替代Xilinx在储能电力采集场景可行性评估与移植经验

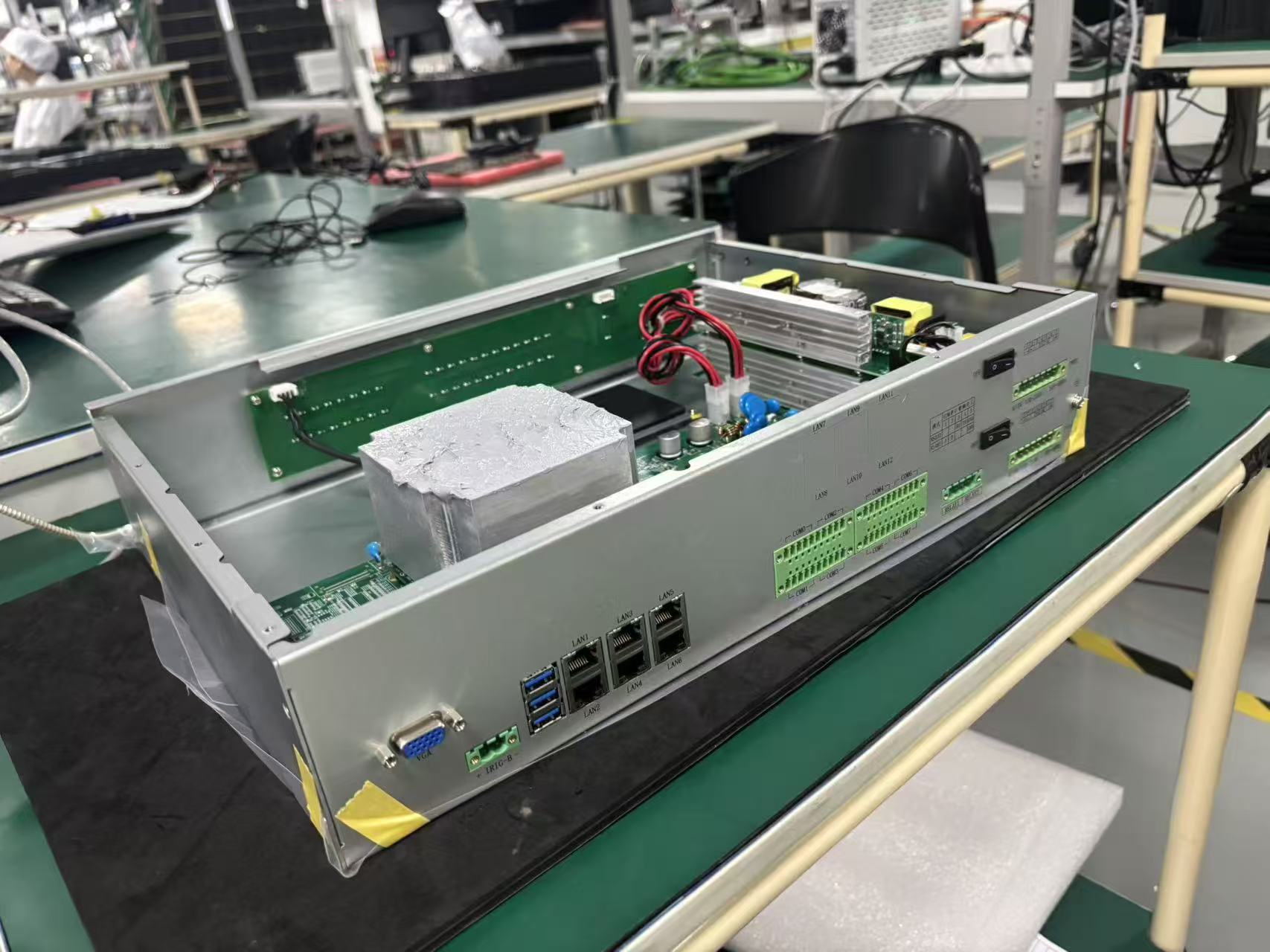

储能 EMS、微网、VPP 边缘控制器国产化替换落地总结 摘要 ：储能电力采集是源网荷储、虚拟电厂边缘控制器的底层硬件底座，FPGA 承担多通道同步 AD 采样、时序打标、硬件保护、故障录波、PCIe/DMA 高速数据转发任务。过去行业普遍使用 Xilinx Artix7 / Spartan7 系列 FPGA。受供应链风险、国产化信创要求驱动，国产 FPGA（紫光同创 Logos/Titan、安路 EAGLE、高云 GW 系列）逐步进入储能采集项目。本文从场景需求对标、可行性评估矩阵、移植核心坑点、验证测试体系、分阶段替代策略 完整拆解，结合 RK3568/3576/3588 ARM+FPGA 异构架构移植实战经验，给出储能电力采集国产化替代落地路线，区分 "可直接替换场景" 与 "不适合替换场景"，规避盲目换芯片带来的采样相位偏移、时序收敛失败、EMC 与宽温失效、PCIe 传输丢包等量产风险。 关键词：国产 FPGA；Xilinx 替代；储能采集；FPGA 移植；同步采样；故障录波；FPGA+ARM 异构；虚拟电厂；电力信创

一、储能电力采集 FPGA 核心业务需求

储能采集 FPGA 和普通工业采集完全不同，安全指标优先级最高 ，不能只看 LUT 资源数量。核心任务清单：

1. 多通道同步 AD 采集：三相电压、三相电流、BMS 母线采样，10kHz~200kHz 采样率，通道间纳秒级同步，相位误差直接影响功率、电能质量计算；

2. 硬件级就地保护闭锁：过压、欠压、过频、低频、孤岛、过流保护，故障微秒级动作，不能依赖 Linux 软件；

3. 跨时钟域 CDC + FIFO 流控：高速采样域与 PCIe/ARM 交互域隔离，防止亚稳态、FIFO 溢出丢点；

4. 故障录波缓存：BRAM/Block RAM 存储故障前后波形，支持突发大流量上传给 RK 主控；

5. 高速互联：PCIe2.0/2.1、并行总线对接 ARM（RK 系列），DMA 零拷贝传输采样数据；

6. 环境可靠性：工业宽温 - 40~+85℃、强 EMC（GB/T17626），储能柜内 PWM 开关噪声干扰严重；

7. 时序约束要求高：多时钟域、PLL、DSP 乘法单元用于滤波、FFT 谐波分析。

一句话：储能采集 FPGA，是安全器件，不是单纯逻辑采集器件。

Xilinx Artix7/Spartan7 在储能行业长期流行的原因：IP 成熟、时序收敛稳定、BRAM/DSP 资源规整、Vivado 工具链成熟，配套 AD7606/AD7616 等同步采样 IP、PCIe IP、ILA 在线调试 IP 完善。

二、国产 FPGA 主流型号对标 & 可行性评估

储能采集主流国产 FPGA：紫光同创 Logos（PGL22G/PGL50G）、安路 EAGLE、高云 GW2A/GW5A。

|------------|-----------------------|-----------------------------|-------------|------------------------|------------------------------|
| 项目 | Xilinx Artix7 XC7A35T | 紫光同创 PGL50G | 安路 EAGLE | 高云 GW2A | 储能场景评估结论 |
| 逻辑资源 | 33K LUT | 51K LUT | 20~100K LE | 18K LUT | PGL50G 资源富余，适合多通道录波 + FFT |
| DSP 乘法单元 | 90 个 DSP48 | 充足 DSP 单元 | 中 | 少 | 谐波、数字滤波优先选紫光同创 / 安路，高云适合轻量采集 |
| Block RAM | 1.8Mbit | 2.7Mbit | 中等 | 较小 | 录波缓存 BRAM 很关键，BRAM 不足会丢失故障波形 |
| 工业宽温 | -40~85℃工业级 | -40~85℃工业级 | 工业版本支持 | 工业版本支持 | 全部满足储能柜温区要求 |
| PCIe IP | PCIe2.1 成熟 IP | PCIe2.1 商用 IP | PCIe2.1 | PCIe 能力弱 | 对接 RK 系列 ARM，优先紫光同创 |
| AD 同步采集 IP | 大量成熟参考设计 | AD7606/AD7616 参考方案已落地 | 有参考 | 较少 | 紫光同创在电力采集案例最多 |
| EDA 工具 | Vivado | Pango Design Suite | Anlogic TD | Gowin IDE | 国产工具编译迭代次数更多，时序收敛难度高于 Vivado |
| 生态 & 案例 | 储能、微网海量量产案例 | 继保、储能采集项目落地增多 | 工业控制逐步推广 | 小型采集、IO 扩展 | 紫光同创是储能电力采集国产化首选 |
| 短板 | 供货风险、价格上涨 | IP 数量少于 Vivado，时序收敛需要更多人工约束 | 高速 IP 生态偏少 | DSP、BRAM 资源有限，不适合大容量录波 | 高云适合简单采集，不建议复杂录波 + FFT 场景 |

可行性总结

✅ 完全可行场景（推荐国产 FPGA 替代）

• 中小型储能 EMS、台区微网采集，采样率≤100kHz，8~16 通道同步采集；

• 需求：同步采样、硬件阈值保护、短时故障录波、PCIe2.1 对接 RK3568/3576；

• 不需要 JESD204B、万兆高速 SerDes、大规模浮点 FFT。

⚠️ 谨慎替代场景

• 超高采样率、32 通道以上大规模同步采集、海量连续录波；

• 需要大量浮点 DSP 运算、高阶电能质量分析。

❌ 现阶段不适合国产 FPGA

• 需要 PCIe3.0、高速 JESD204B、大规模 AI 加速、多通道高速 SerDes；

• 项目周期短，研发人力不足，无法承担移植 + 全项可靠性验证。

三、从 Xilinx 移植国产 FPGA：核心移植工作与踩坑点（实战重点）

移植不是简单替换芯片，是 RTL、IP、原语、约束、板级调试全套迁移，很多项目卡在原语不兼容、BRAM/CDC/PLL 行为差异。

3.1 RTL 代码层：原语与 IP 是最大坑

1. Xilinx 原语无法直接复用 Vivado 里IBUFDS、BUFG、PLL、DSP48E、BRAM 原语在国产 FPGA 中命名、参数、行为不一样，不能直接例化。

最佳实践：业务逻辑和底层原语解耦，把 PLL、BRAM、IOBUF 封装成顶层模块，做成厂商无关的接口层，移植只替换底层封装。

1. IP 核不能直接导入 Xilinx 的 AD 采集 IP、FIFO、PCIe、FFT IP 不能直接导入国产 EDA，必须重新调用国产厂商原生 IP，FIFO、异步 FIFO 是储能采集高频踩坑点。

• Xilinx 异步 FIFO 的满 / 空标志、格雷码同步逻辑行为和国产 FIFO 存在细微差异；

• 移植后很容易出现 FIFO 水位判断不准，高负载下溢出丢采样点（对应前文 FPGA+ARM 丢包问题）。

1. Memory 文件格式差异 Vivado 使用.coe初始化文件，国产 EDA 工具多要求.mif，需要脚本批量转换，直接加载会导致 BRAM 初始化异常，录波缓存出错。

3.2 时序约束与时序收敛（电力场景重中之重）

Xilinx Vivado 时序分析引擎成熟，国产 EDA 时序收敛难度明显更高：

1. 同样逻辑，国产 FPGA 需要更多手动 floorplan、位置约束，如果直接沿用 Vivado 约束脚本大概率时序不满足；

2. PLL 时钟抖动、跨时钟域路径裕量计算模型不一样；静态时序分析（STA）报告解读方式不同；

3. 储能采集多时钟域（采样时钟、AXI 时钟、PCIe 时钟），CDC 跨时钟域代码不能直接照搬 ，亚稳态风险在移植后会重新暴露。

移植强制规范：CDC 模块重审，单 bit 两级同步寄存器，多 bit 传输强制异步 FIFO，不能沿用 Xilinx 的简化跨域写法。

3.3 硬件 PCB 与板级差异

1. 电源轨、上电时序、IO 电平、差分 IO 的电气参数不同，即使号称 pin to pin 兼容，也不能直接不做验证就投产；

2. 国产 FPGA 电源纹波容忍特性、上电配置流程（配置芯片、加载模式）和 Xilinx 有差异，上电偶发配置失败，在储能设备高低温循环测试容易复现；

3. 高速 PCIe 差分对，阻抗、串扰、PCB 布局约束不一样，直接沿用旧 PCB，会出现 PCIe 偶发断连、DMA 传输丢帧，对接 RK3588 的 PCIe 链路尤其需要重测眼图。

3.4 调试手段变化：ILA 在线调试

Vivado ILA 在线抓取波形是 FPGA 调试神器；国产 FPGA 也支持在线逻辑分析仪，但资源开销、采样深度、触发条件有差异：

• ILA 会占用大量 BRAM/LUT，移植后经常出现：加上 ILA 时序违例，去掉 ILA 系统正常；

• 很多移植团队忽略这一点，导致实验室调试正常，去掉 ILA 量产版本出现隐性时序问题。

经验：在开发阶段，预留少量硬件触发端口，不能完全依赖片上 ILA 作为唯一调试手段。

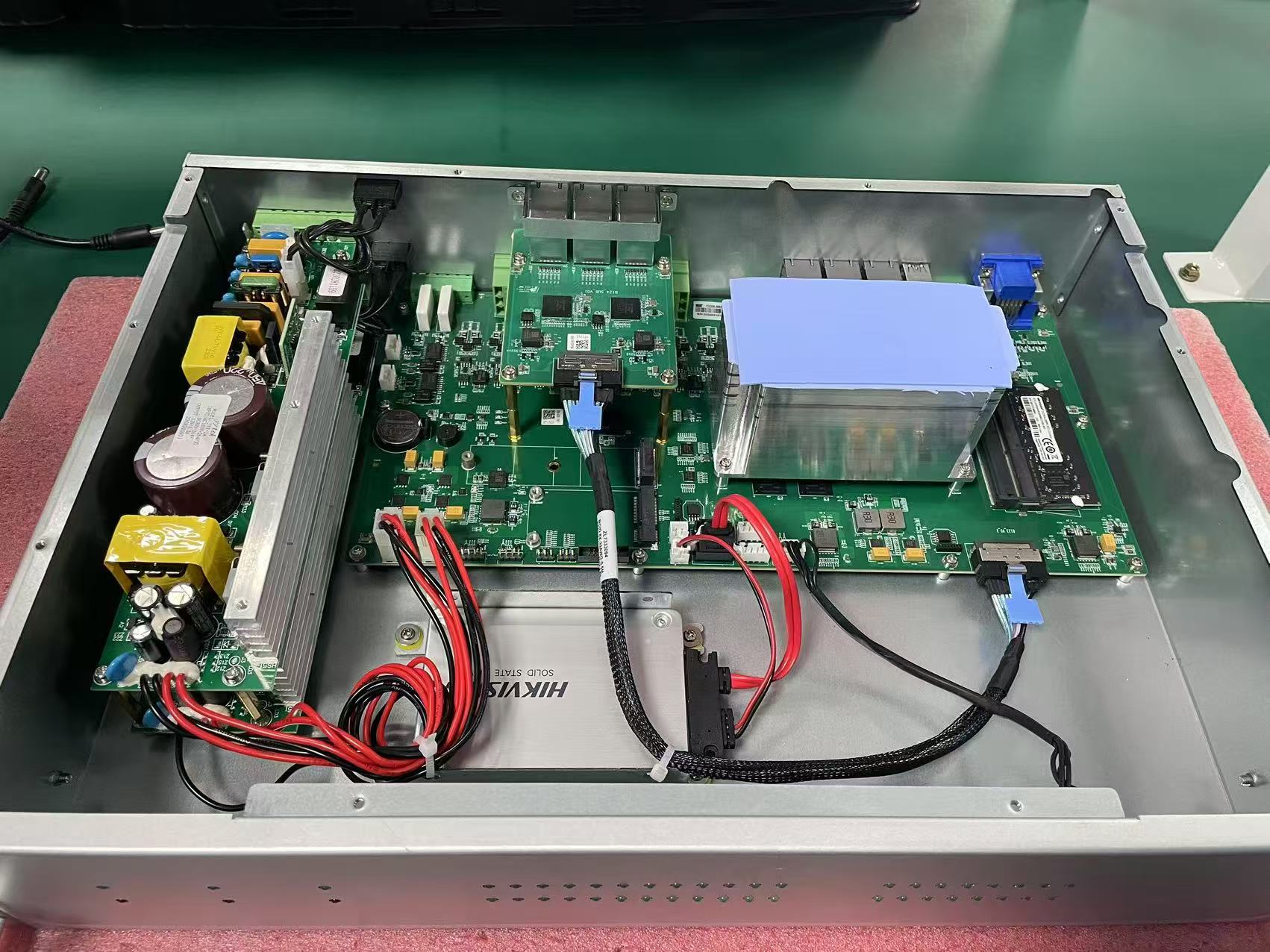

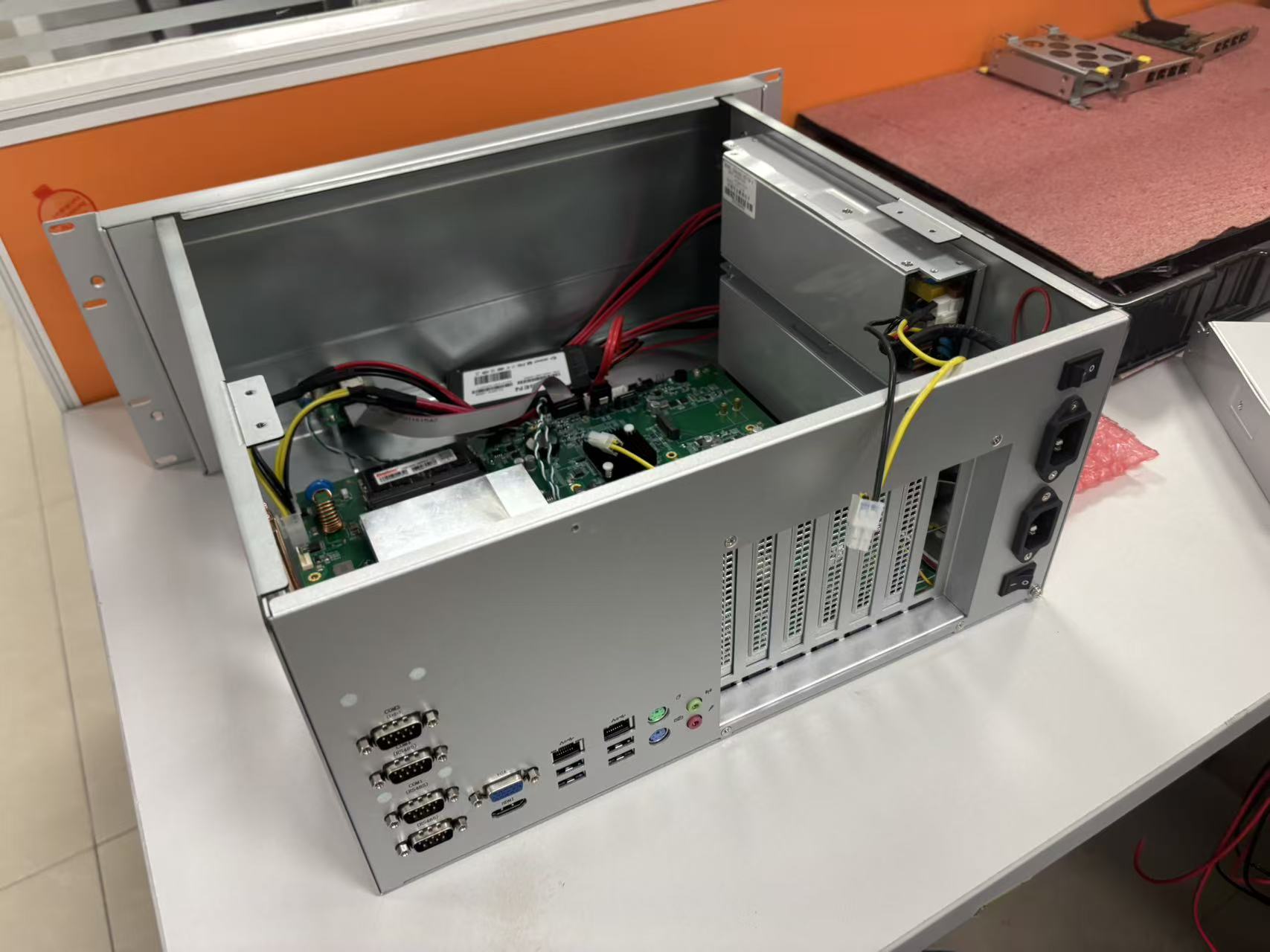

四、ARM + 国产 FPGA 异构协同移植要点（和 RK 系列主控搭配）

承接前面两篇文章的 RK+FPGA 架构，国产 FPGA 对接 RK3568/RK3576/RK3588，重点关注 3 点：

1. PCIe DMA 传输链路 Xilinx PCIe+DMA 参考驱动不能直接使用，需要重新适配国产 FPGA PCIe IP，Linux 驱动修改，Cache 一致性处理逻辑要重新验证。Cache 脏数据、环形 DMA 缓冲区是移植后丢包高发位置。

2. 采样帧协议与时序打标 FPGA 硬件时序打标逻辑、帧头 CRC 校验逻辑建议保留 Verilog 业务层不变，仅替换底层硬件原语；不要修改帧结构，ARM 侧 RK 的应用层代码基本不用改动，降低上层业务改动风险。

3. 实时保护逻辑优先验证 硬件保护、闭锁逻辑必须优先单独上板验证，不要等到整套采集 + 录波 + ARM 联调再测。过压、过流、孤岛闭锁逻辑一旦移植出错，会带来储能并网安全风险。

五、分阶段移植验证体系（量产必做，不能省略）

移植不能一次性直接上量产板，推荐 4 阶段验证流程：

阶段 1：模块单元验证

单独验证：AD 同步采样、PLL 时钟、异步 FIFO、BRAM 录波缓存、硬件保护阈值逻辑；验证多通道相位误差、采样精度。

阶段 2：FPGA+ARM 联合联调

PCIe/DMA 传输，长时间 72h 稳定性跑数，统计丢点率，FIFO 溢出计数，验证环形 DMA 缓存，复现高负载下数据传输。

阶段 3：环境可靠性测试

高低温循环（-40~+85℃）、EMC 电快速脉冲、浪涌、静电测试，模拟储能柜内强 PWM 干扰场景，重点观察：

• 上电配置是否偶发失败

• 采样相位漂移

• PCIe 链路会不会随机断连

• 硬件保护动作是否正常触发

阶段 4：整机带载并网测试

接 PCS、储能变流器带载测试，模拟功率波动、故障扰动，验证录波、功率计算、孤岛保护，和原 Xilinx 版本做数据对标对比。

关键对比指标：采样相位误差、稳态采样精度、故障响应时间、长时间运行丢包率。

六、移植避坑清单（踩过的坑，直接复用）

1. ❌ 不要假设 pin-to-pin 兼容就直接复用 PCB，电气、电源、上电配置、高速差分信号仍需要复测；

2. ❌ 直接复制 Xilinx 原语、DSP、BRAM、PLL 代码，原语行为差异会引入隐性 BUG；

3. ❌ 沿用 Vivado 的时序约束脚本直接导入国产 EDA，大概率时序不收敛；

4. ❌ 依赖 ILA 在线逻辑分析仪作为唯一调试手段，ILA 占用资源会掩盖时序问题；

5. ❌ 移植只测常温静态，不做高低温 + EMC + 大功率带载测试，很多隐性问题只有现场强干扰才会暴露；

6. ❌ 优先移植录波、采集业务，延后验证硬件保护逻辑；保护逻辑是最高优先级；

7. ❌ 低估国产 EDA 编译迭代工作量，移植项目预留 2~3 倍时序收敛调试时间。

七、国产化替代选型策略（项目方案评审直接用）

1. 新项目从零设计：中小型储能 EMS、台区微网采集，优先紫光同创 Logos 系列；需要少量 DSP、简单 IO 采集，预算紧张可以评估安路、高云；大规模、高采样率、复杂电能质量分析项目谨慎评估。

2. 存量 Xilinx 产品做国产化替换 ：优先选择业务逻辑和底层原语分层架构的代码，分模块逐步移植，不要一次性全量替换；可以采用双板对比方案，国产 FPGA 板和原 Xilinx 板同步采集，做数据对标。

3. 项目周期紧张、人力有限 ：暂缓全 FPGA 替代，优先保留 Xilinx；可以先做主控国产化（RK 替代进口 ARM），分步实现信创目标，降低项目风险。

八、总结

在储能电力采集、微网控制器、VPP 边缘采集前端 场景，国产 FPGA（紫光同创 Logos 为主）在 100kHz 以内多通道同步采样、硬件保护、故障录波、PCIe 对接 RK 国产 ARM 架构已经具备工程落地能力，可以实现 Xilinx 替代，解决供应链安全问题。

但国产 FPGA 不是 "直接 pin-pin 一键替换"，最大难点不是逻辑资源，而是IP 原语差异、时序收敛难度、PCIe/DMA 驱动适配、全项可靠性验证 。移植工作需要分层解耦 RTL 代码、分阶段验证，硬件保护闭锁逻辑优先验证，并且必须经过高低温、EMC、大功率带载并网对标测试。

对于高采样率、大规模 SerDes、PCIe3.0 等高难度场景，现阶段国产 FPGA 还有差距，需要理性评估，避免盲目国产化带来的并网安全风险。
