正泰电工×图扑软件:变电站数字孪生巡检平台

随着电力行业的快速发展与智能化转型,传统的人工巡检方式难以匹配现代电网对于效率、安全和精细化管理的高标准要求。在此背景下,构建智慧变电站巡检系统已成为推动变电站智能化进程、实现高效运营和保障电网可靠性的重要战略。

效果展示

图扑软件与正泰电工联合开发 的智慧变电站可视化巡检平台,成为提升变电站智能化水平的关键。平台运用信息化和智能化技术,整合了站内设备设施的巡检功能,实现设备状态的实时监测、故障精准定位、安全风险预警、运行效率优化及维护策略制定,显著增强了变电站的运营效率与可靠性。

基于图扑软件自主研发的 HT for Web 产品,平台充分利用其强大的图形渲染引擎实时监控 能力,实现对变电站设备、安全资源的一体化管理。该平台致力于提升巡检效率和安全性,降低人为事故和误判风险,推动变电站迈向精细化管理和现代化转型。

系统分析

综合管理

变电站巡检平台的综合管理页面采用图扑 HT 三维建模技术,真实还原了正泰场站和诺雅场站 的建筑外观及园区环境细节。页面集成了两个电站的资产统计、主变/GIS/开关柜等设备运行状态、年度运检概况、告警信息和实时视频监控等数据,并通过清晰的图表、动态曲线和可视化仪表盘进行展示。显著提升了运维管理效率和决策的科学性。

变电站外景

页面中心采用高精度三维模型展现整体园区布局,清晰呈现主建筑群、主变压器设备以及周边环境的空间分布。界面两侧的 2D 数据面板实时监控各类运行参数。通过图扑 HT 轻量化建模技术和 PBR 材质渲染,真实还原厂区建筑与设备的真实质感,达到与现实 1:1 仿真的效果。

变电站数据监控

综合管理页面实时展示两个场站的核心监控指标及现场视频流,实现设备状态的数字化和可视化管理。左侧 2D 面板主要展示两个场站内设备的数字化统计,包括资产数量、主变 、GIS 、开关柜等设备的运行状态。通过直观的数据分析展示,决策人员可以快速发现并精准定位问题。

右侧面板集中展示两个场站的环境信息、运检情况、告警信息和视频监控等数据统计。

用户可通过视频直接调取查看现场各个点位的摄像头画面,以远程的方式随时了解现场实际情况,支持放置多个视频流切换窗口,点击右侧任一窗口可切换至左侧主展示窗口。

图扑 HT 支持叠加**视频融合技术,**通过图形图像处理技术将视频画面与三维场景图形进行叠加。将视频信号按照三维场景的虚拟摄像机位置、角度和视野进行校准,使视频画面与场景实现一致的视觉效果,达到视频融合。通过视频融合可以提供更直观、全面的视觉信息,帮助用户更好地理解和分析场景中的实时监控视频。

图扑 HT 自研的图表组件提供折线图、柱状图、饼图、表格等丰富的表达形式。采用矢量图标技术确保在任何缩放比例下都能保持清晰度,避免失真和锯齿。同时支持指标数据在不同设备间自动适配和切换,提供流畅的跨平台体验。

设备智能化巡检监测

变电站内的设备是日常巡检的重要对象。场景采用精细写实风格建模,通过整合 CAD 图纸、现场视频和照片等资料,精确还原各楼层关键设备的位置。利用图扑 HT 三维场景的视角移转功能 ,构建数字孪生驱动的智能化巡检体系。平台内提供全场站逐层巡检单楼层巡检两种模式,灵活满足不同场景需求。

主变压器

主变压器是变电站的核心设备,通过电压升降转换确保电力的高效输送和稳定供给。它不仅承担电压升降的关键任务,更是保障电力稳定输送的重要枢纽。定期巡检成为了确保主变可靠运行的必要手段。

通过图扑 HT 可视化平台对主变设备状态进行定期监测和评估,运维人员可及时发现并追踪潜在问题。系统实时显示电流、电压、功率和油温等关键运行参数,为设备状态评估提供可靠数据支撑。运维人员可基于这些实时数据开展科学的设备诊断分析,从而及早发现异常情况。

GIS 气体绝缘开关柜

变电站的气体绝缘开关柜(GIS)具有高效集成性和稳定运行的性能。通过设备紧凑化和性能优化确保电力的可靠传输。图扑 HT 智能化定时巡检功能,通过预设的巡检路线和时间计划,自动执行设备巡检任务。巡检期间配以进度条方式展示巡检进程

辅助 2D 可视化面板实时监测展示 GIS 关键运行参数,包括六氟化硫压力、温度、密度等核心指标 ,同时对设备运行环境进行全方位监测,实时掌握温度、湿度变化以及烟感数据。可及早发现隐患,预防停电事故,延长设备寿命。

配电室及站用变

变电站配电柜主要负责电力的分配和控制,确保电能在不同线路和负载间安全、平衡传输。

通过 HT 可视化平台执行定期检查和维护工作,可有效预防线路过载和短路故障。系统右侧面板提供开关柜数量的自动统计功能,降低人工统计带来的工作量和误差,提高数据分析的准确性和效率。

电容器及电缆夹层

变电站的电容器和电缆夹层在电力系统中扮演着优化电流质量和保护电缆结构的关键角色。电容器通过改善功率因数和减少损耗来提升系统电能质量,电缆夹层则提供物理保护和热管理,保障电缆可靠运行。通过定期检查和维护能及时排除电气与机械隐患,防止系统不稳定或电力中断,确保变电站的持续稳定运行。

设备导航

变电站内设备数量众多,传统查找方式需要通过本地档案记录查询所在楼层及位置,并派遣工人进入现场进行检验反馈。图扑软件×正泰电工变电站巡检平台提供智能搜索功能,对目标设备进行模糊检索、精准定位、详细查阅 。根据搜索关键字对数据中心范围内进行全域信息检索,查询结果将自动切换具体楼层、房间,并将视角定位到设备位置,以获取明细信息。

智能变电站巡检管理的核心是通过数字化手段,实现对变压器、开关柜、GIS 设备等电力设备的统一监控、联动预警和智能巡检,**使运维人员无需频繁现场巡查即可全面掌握设备资产状况,**从而实现资产全生命周期的有效管理。

故障告警可视化

图扑 HT 智慧变电站巡检平台提供全方位的智能预警告警功能。在监控过程中,基于深度学习算法和历史数据分析,对设备的各类运行参数进行实时监测和趋势分析,通过智能算法预测潜在故障风险,实现对变电站设备的全面监控和及时预警。

告警定位

巡检过程中,系统基于高精度数字模型,实时采集和分析设备运行参数,并通过预设阈值智能评估设备状态。当监测到潜在或实际故障时,系统会通过三维模型染色 效果,以红色闪烁 方式只管标识异常设备位置。

智能巡检结束后系统会针对每个模块自动生成巡检报告,涵盖设备名称、告警状态、时间节点等关键信息。所有数据均会被系统自动归档存储,便于后期的历史追溯查询。

工单管理

针对监测到的异常情况,系统会与工单系统 无缝对接,智能分配运维任务并快速定位问题。同时,通过与应急处置系统的集成,快速响应故障,同步提供智能化处理方案建议,为运维人员提供科学决策依据。使设备管理从被动响应转向主动预防,推动从"人治"转变向"数治"的管理模式。

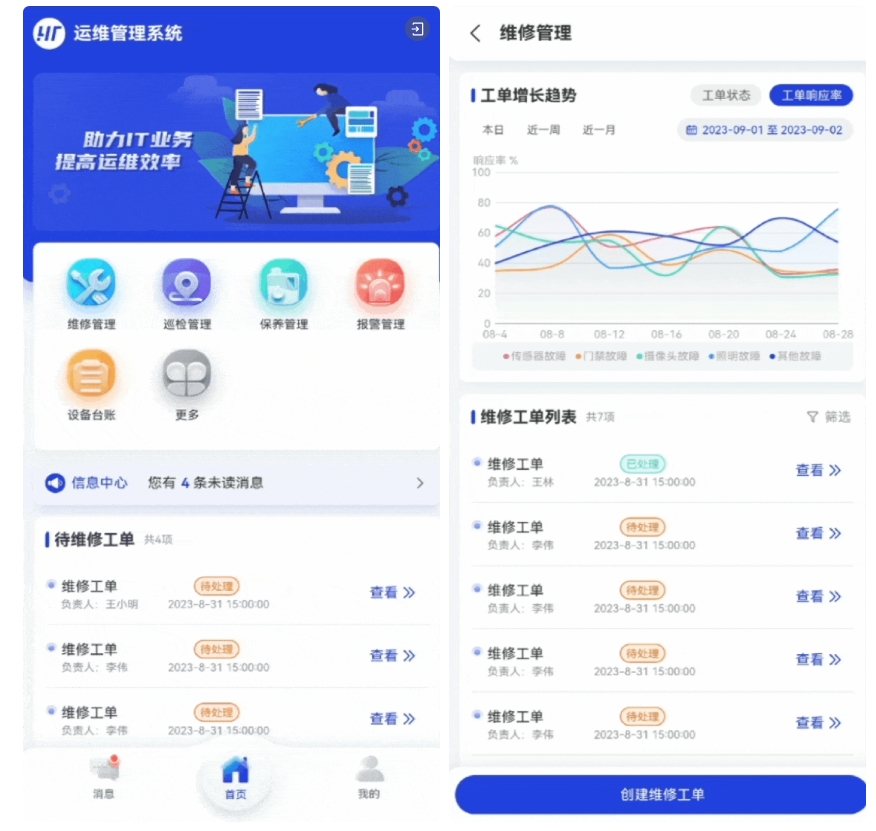

结合图扑 HT 移动端运维管理系统,为用户提供便捷的移动办公体验。系统支持工单全生命周期管理,包括工单内容查看、负责人分配、状态跟踪以及创建和更新时间记录等业务功能。通过数字化转型,帮助企业实现设备设施的高效、精细化管理,全面提升运维水平。

图扑软件通过自研 HT UI 通用组件开发工具包产品,打造的手机端运维管理系统(移动网页应用或 Web App)。支持在不同操作系统(如 iOS、Android、Windows)上运行,节省开发时间和成本,**无需下载安装,只需通过浏览器访问网页即可使用,**方便运维人员实时监控和管理。

VR 变电站事故追忆反演

图扑软件(Hightopo)还曾与正泰电力公司共同构建过"VR 变电站事故追忆反演数字孪生系统"。系统结合先进的 VR 技术与专业设备,基于实际业务场景需求,通过实时数据采集与变电站精确建模,生动呈现了变电站虚拟仿真业务的三维场景,为电力系统运维带来全新体验。

通过 VR 设备,用户可以沉浸式体验变电站的整体布局,并使用 VR 手柄进行设备交互。系统能够精确模拟各种设备操作反馈,包括分合闸声响、旋钮切换、控制面板指示灯状态变化以及小车进出等场景。这种虚拟训练方式不仅能有效规避实际操作中的安全风险,还能确保培训效果。

图扑 HT 通过对接 WebXR API,简化了接入流程并封装了易用的接口。用户只需简单配置,即可将三维场景完美呈现在 VR 头盔中,并对变电站的各类设备,进行实时交互操作 。用户可以沉浸式地感受变电站各电压室、主控室的位置方向,同时模拟不同电柜的状态信息进行互动。目前,主流的 VR 头盔设备如 Pico Neo3、Pico4、Oculus Quest 2/3、HTC VIVE 等都可支持应用。

总结

数字化、智慧化变电站平台的应用使运维巡检从依赖人工经验判断和处理,转变为智能监控、数据分析、故障预警和智能维护 的综合管控系统。优化人力资源配置的同时,还帮助管理者基于准确数据做出快速决策,最终实现无人值守和远程巡检。为电力系统提供了可靠的技术保障,有效确保电网安全稳定运行,推动智能电网建设。
