bootloader+APP中,有些APP引脚无法正常使用?

问:bootloader+APP程序中,为什么有些APP引脚无法正常使用?无法设置高低电平


主控芯片GD32F415,参考案例bootloader中的引脚使用:

参考案例APP程序的引脚使用:

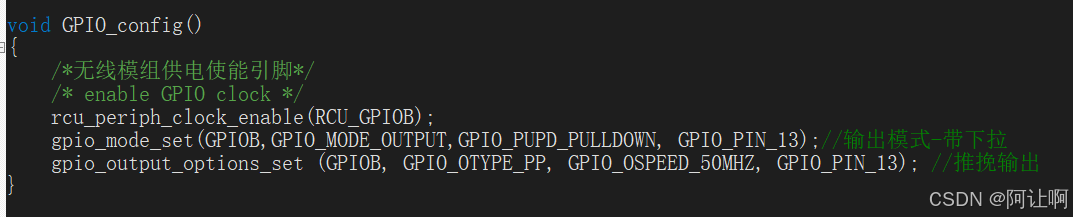

以及个人使用的无线模组,高电平使能引脚:

多次测试给PB13引脚给高电平,均未成功。经过分析得知,是PB13引脚在bootloader中定义成CAN1_TX,再次使用需要GPIO引脚去初始化!


GPIO引脚去初始化方法(GD32芯片,C语言)

在GD32微控制器中,GPIO引脚的去初始化通常包括以下几个步骤:

基本去初始化步骤

  1. 禁用GPIO时钟(如果需要完全释放资源)

  2. 配置引脚为模拟输入模式(高阻态,最安全的状态)

  3. 禁用相关中断(如果之前使能了)

示例代码

复制代码
#include "gd32fxxx.h"  // 根据具体型号包含对应的头文件

void gpio_deinit(uint32_t gpio_periph, uint32_t pin)
{
    // 1. 配置引脚为模拟输入模式(高阻态)
    gpio_init(gpio_periph, GPIO_MODE_AIN, GPIO_OSPEED_50MHZ, pin);

    // 2. 禁用该引脚的中断(如果之前使能了)
    exti_init(EXTIx, EXTI_INTERRUPT, EXTI_TRIG_NONE); // 禁用对应EXTI线
    exti_interrupt_flag_clear(EXTIx); // 清除中断标志

    // 3. 禁用GPIO时钟(谨慎操作,确保没有其他引脚在使用)
    // rcu_periph_clock_disable(RCU_GPIOx); // 一般不推荐,除非确定不再使用该GPIO端口
}

注意事项

  1. 时钟禁用要谨慎:如果GPIO端口的其他引脚还在使用,不要禁用时钟

  2. 中断处理:如果引脚配置了中断,必须正确禁用相关EXTI线

  3. 复用功能:如果引脚配置了复用功能(如UART、SPI等),需要先禁用外设

  4. 具体型号差异:不同GD32系列可能有细微差异,请参考对应型号的参考手册

完整示例(带外设释放)

复制代码
void peripheral_gpio_deinit(uint32_t gpio_periph, uint32_t pin)
{
    // 1. 重置引脚配置
    gpio_init(gpio_periph, GPIO_MODE_AIN, GPIO_OSPEED_50MHZ, pin);

    // 2. 禁用中断
    switch(pin) {
        case GPIO_PIN_0: exti_init(EXTI_0, EXTI_INTERRUPT, EXTI_TRIG_NONE); break;
        case GPIO_PIN_1: exti_init(EXTI_1, EXTI_INTERRUPT, EXTI_TRIG_NONE); break;
        // ... 其他引脚
    }

    // 3. 清除中断标志
    exti_interrupt_flag_clear(pin);

    // 4. 如果有上拉/下拉电阻,也禁用
    gpio_pullup_enable(gpio_periph, pin); // 或 pulldown,根据情况
}

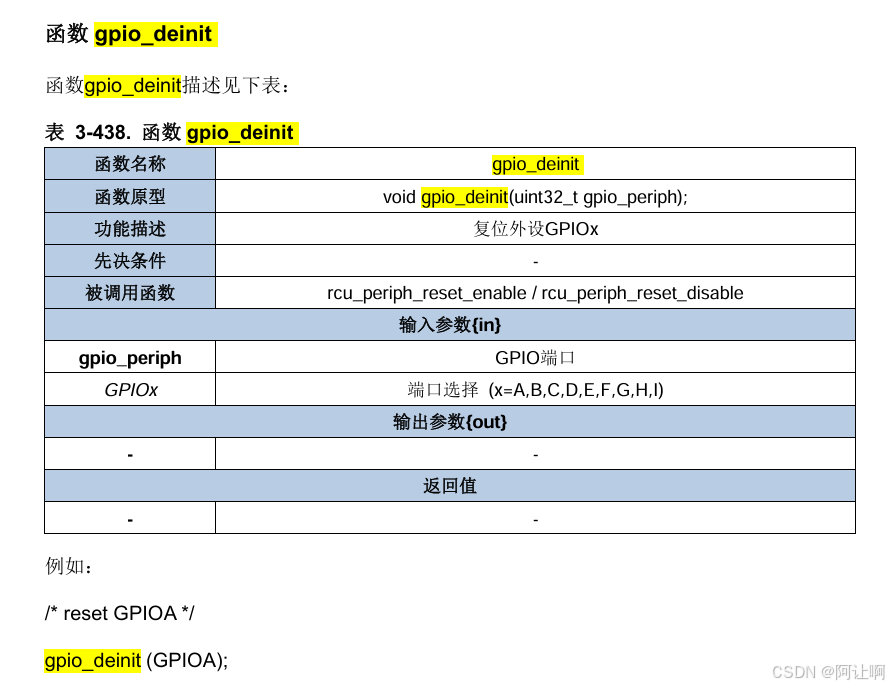

复位GPIO函数(直接复位一组GPIO)

根据使用的具体GD32型号和开发环境调整上述代码。
