1.时钟和时钟树的概念
https://www.bilibili.com/video/BV11X4y1j7si?t=72.7&p=38
时钟：高低变化的方波信号，类似人的信号。
上图为单片机内部结构框图。
片上外设想要运行，需要输入时钟信号，才能工作。
时钟信号的频率快慢决定了片上外设运行速度的快慢。

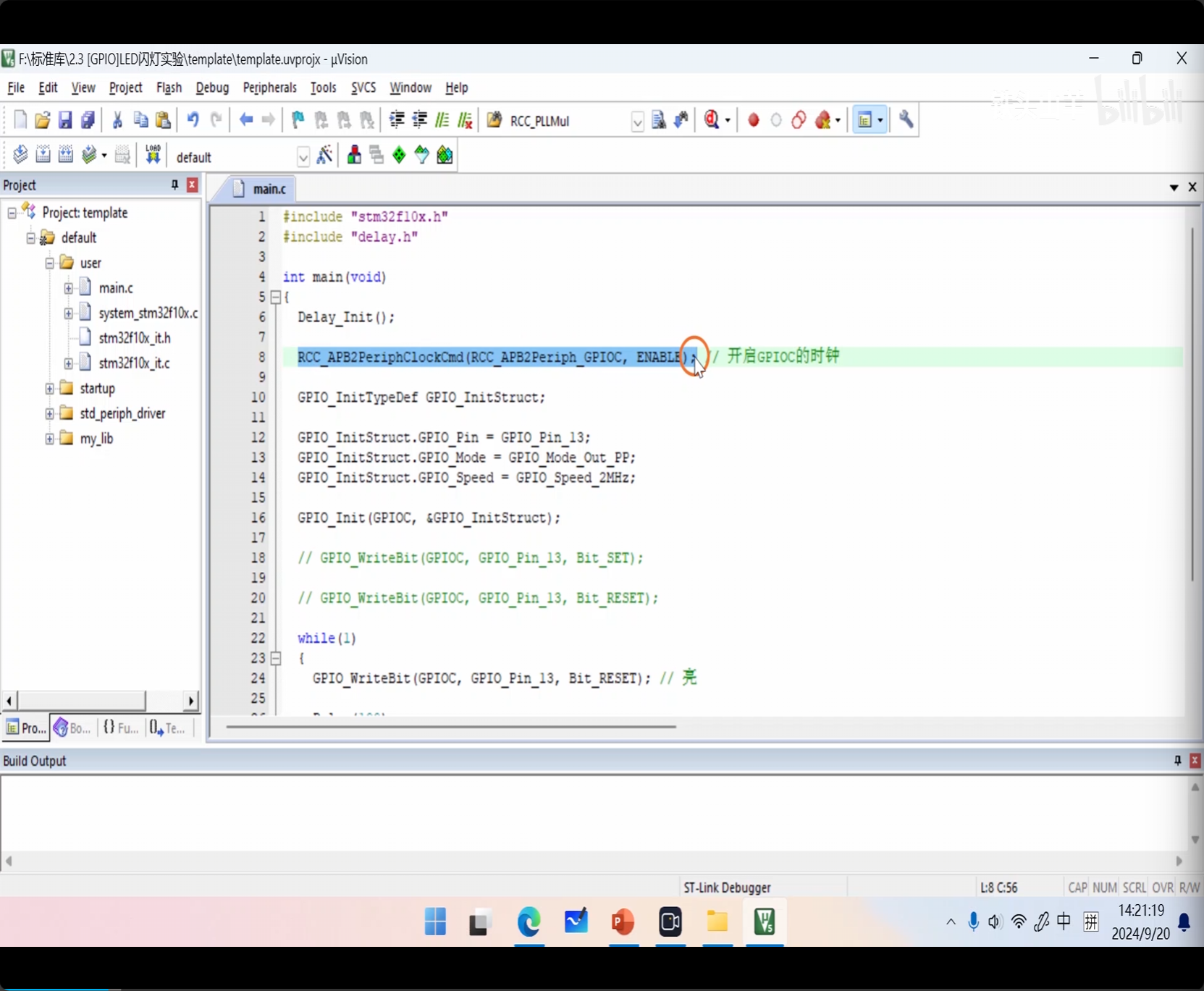

开启 GPIOC 时钟示例。
GPIOC 端口才可以被使用。

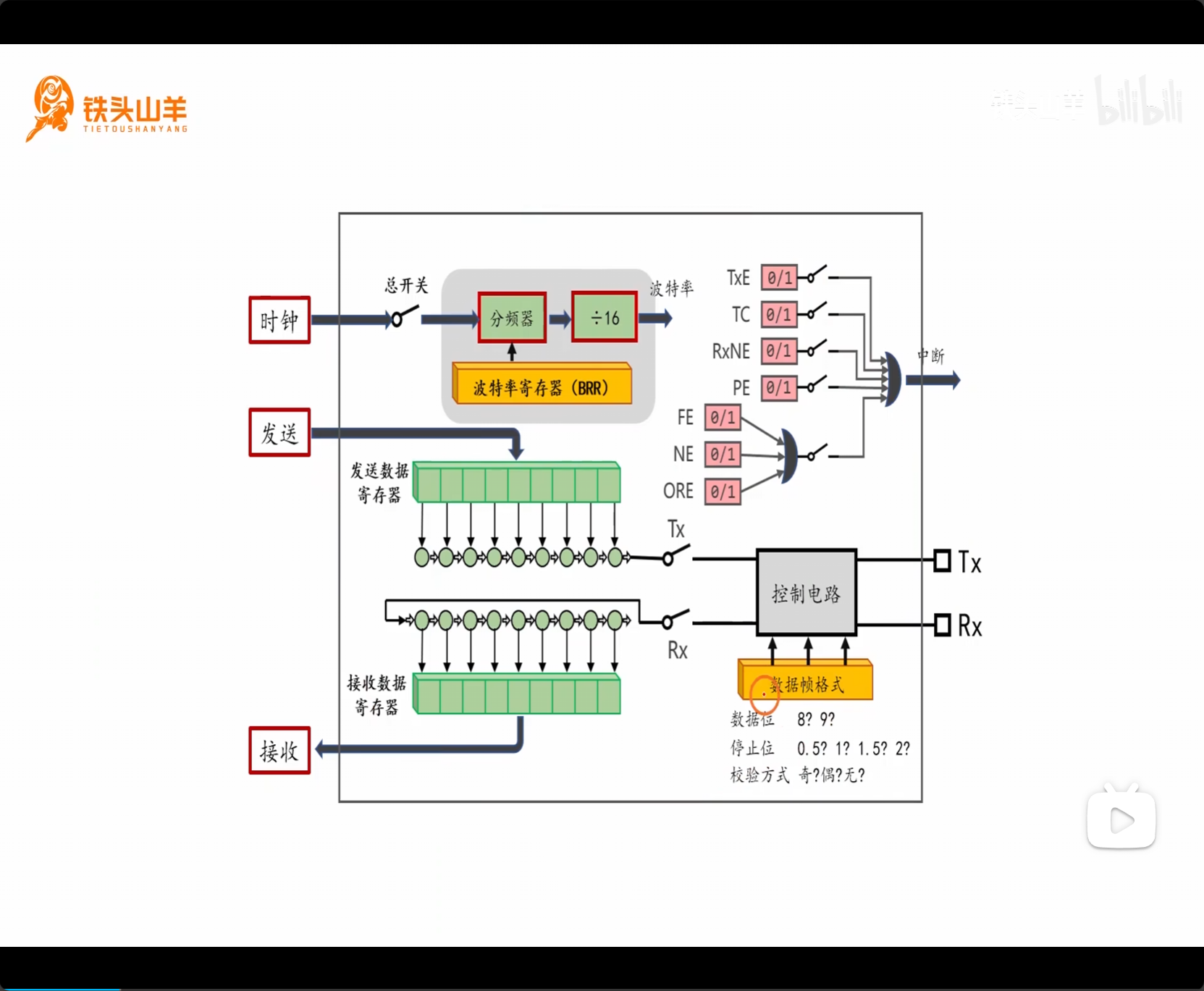

上图为串口内部结构框图。
波特率：通过时钟（72M）分频得到。

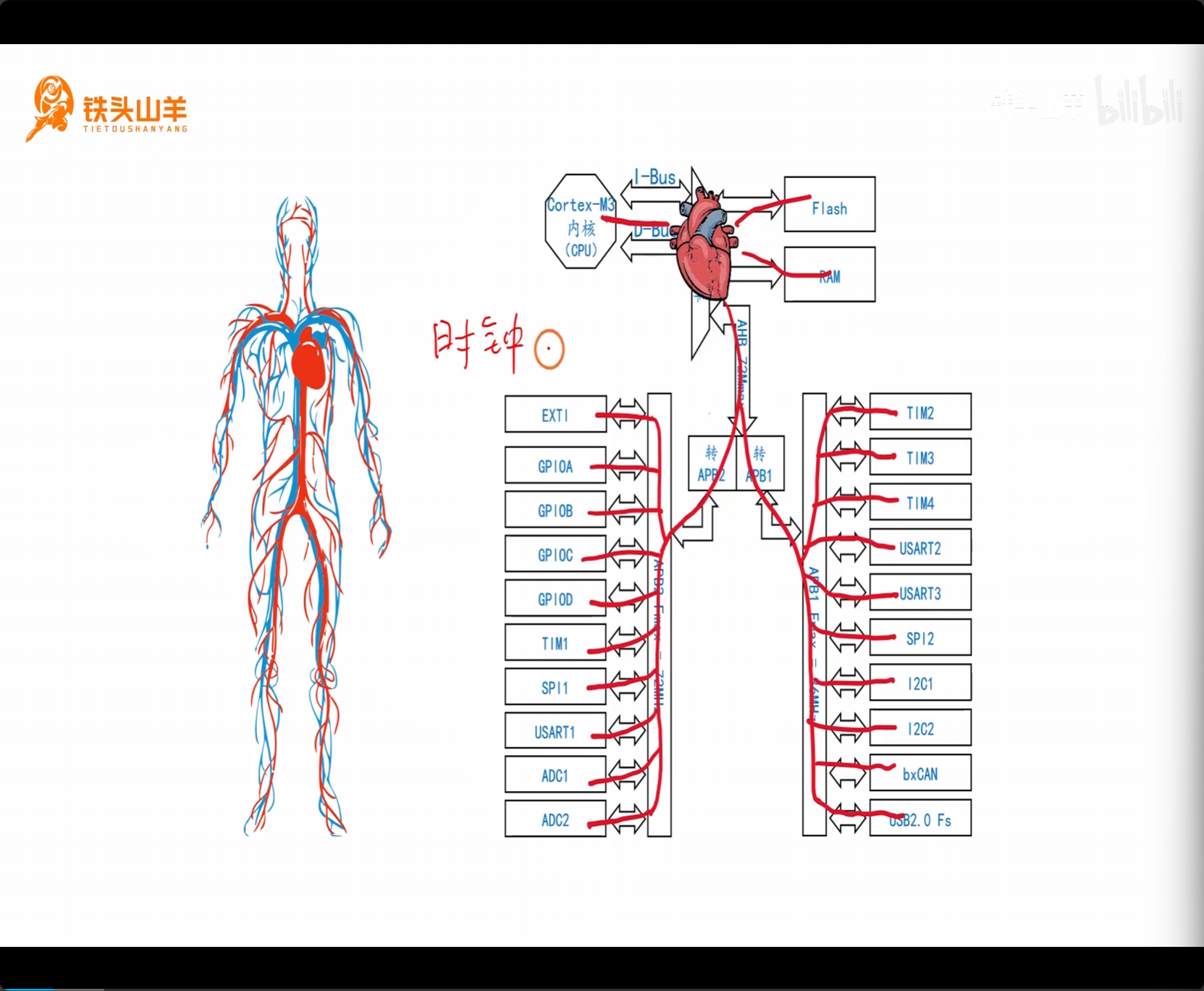

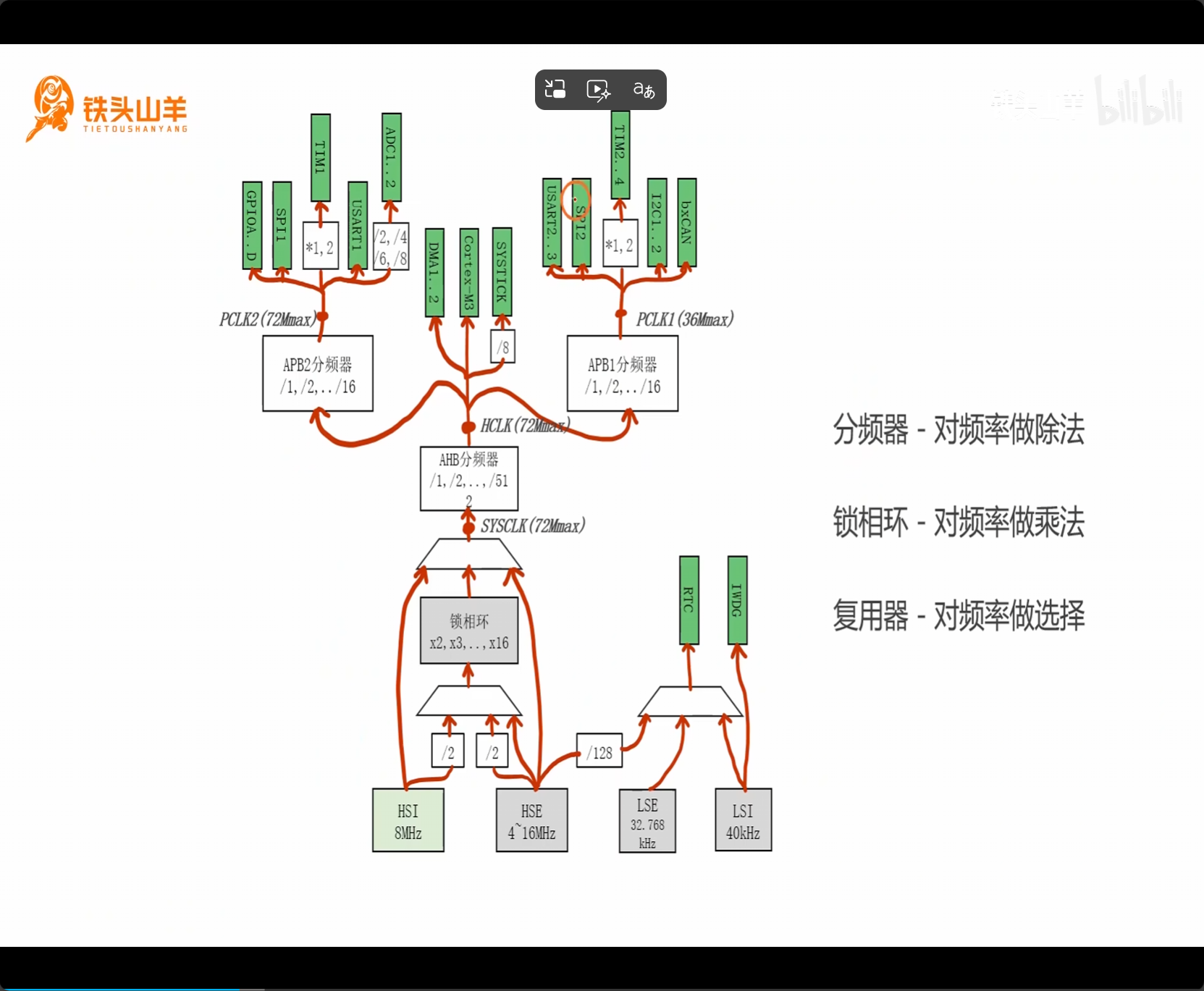

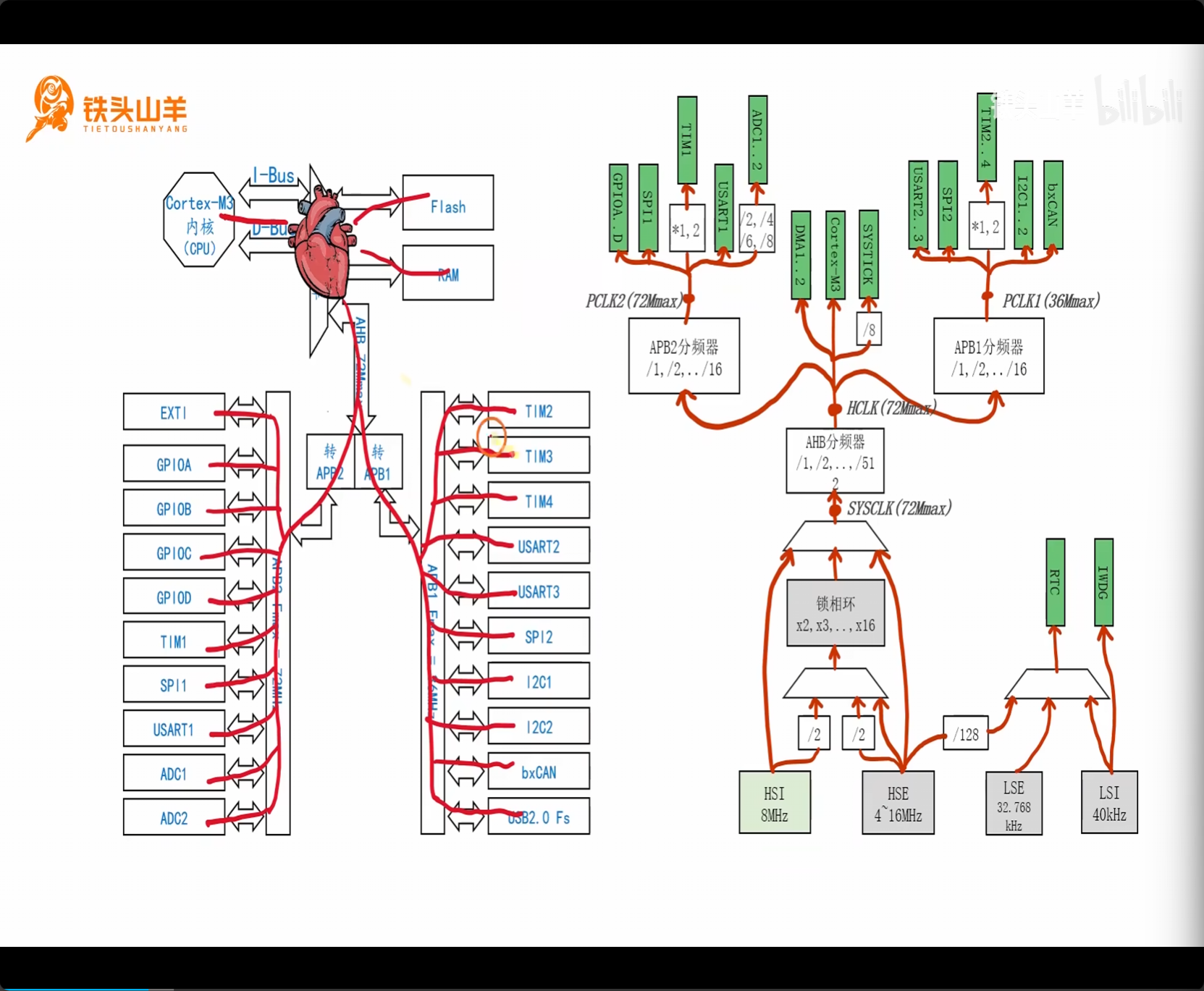

上图左为时钟系统，右为时钟树，以树的形式表示时钟系统。
树根：HSI、HSE，类似人的心脏，时钟产生的地方
树干：分频和锁相环，类似人的主动脉
树枝：APB1、APB2 分频器，or 不分频，类似人血管的分支
树叶：对应单片机上的片上外设（图最上面）
2.分频器、锁相环和复用器
https://www.bilibili.com/video/BV11X4y1j7si?t=341.4&p=38

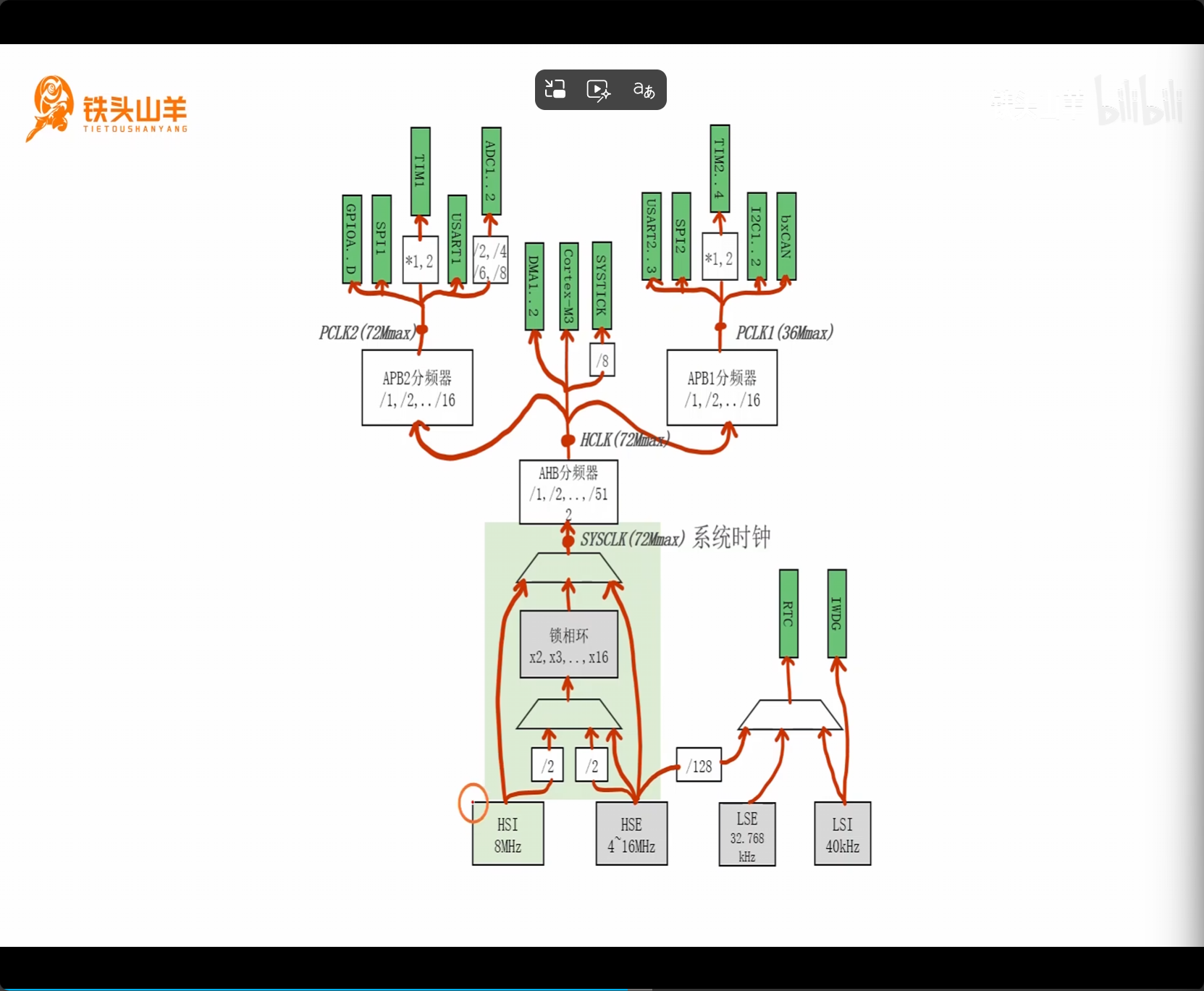

上图为左右两颗大小树。
零部件有：
分频器 -对输入时钟频率做除法
锁相环 -对输入时钟频率做乘法
复用器 -对输入时钟频率做选择：三路选一路作为输出（HSI /2，HSE/2，HSE 选一路给锁相环输入）
3.树根
https://www.bilibili.com/video/BV11X4y1j7si?t=565.0&p=38
树根：HSI、HSE、LSE、LSI。

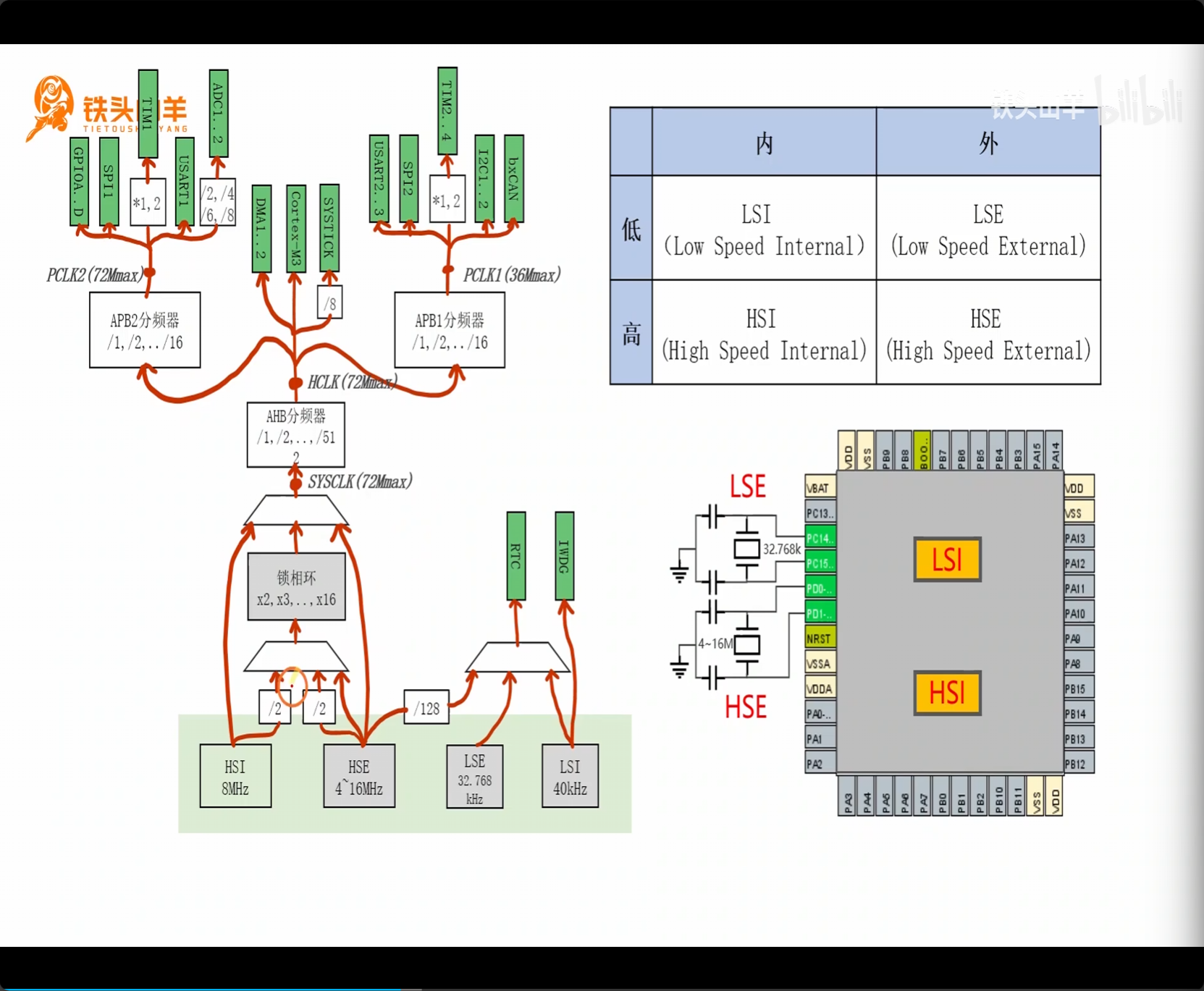

上图左边大小时钟树的最下面就是了，右边为具体解析。
左树为高速树（HSI，HSE），右树为低速树（LSI，LSE）。
H/L：速度高低速（High，low）
I/E：位于 MCU 内外 （internal，external）

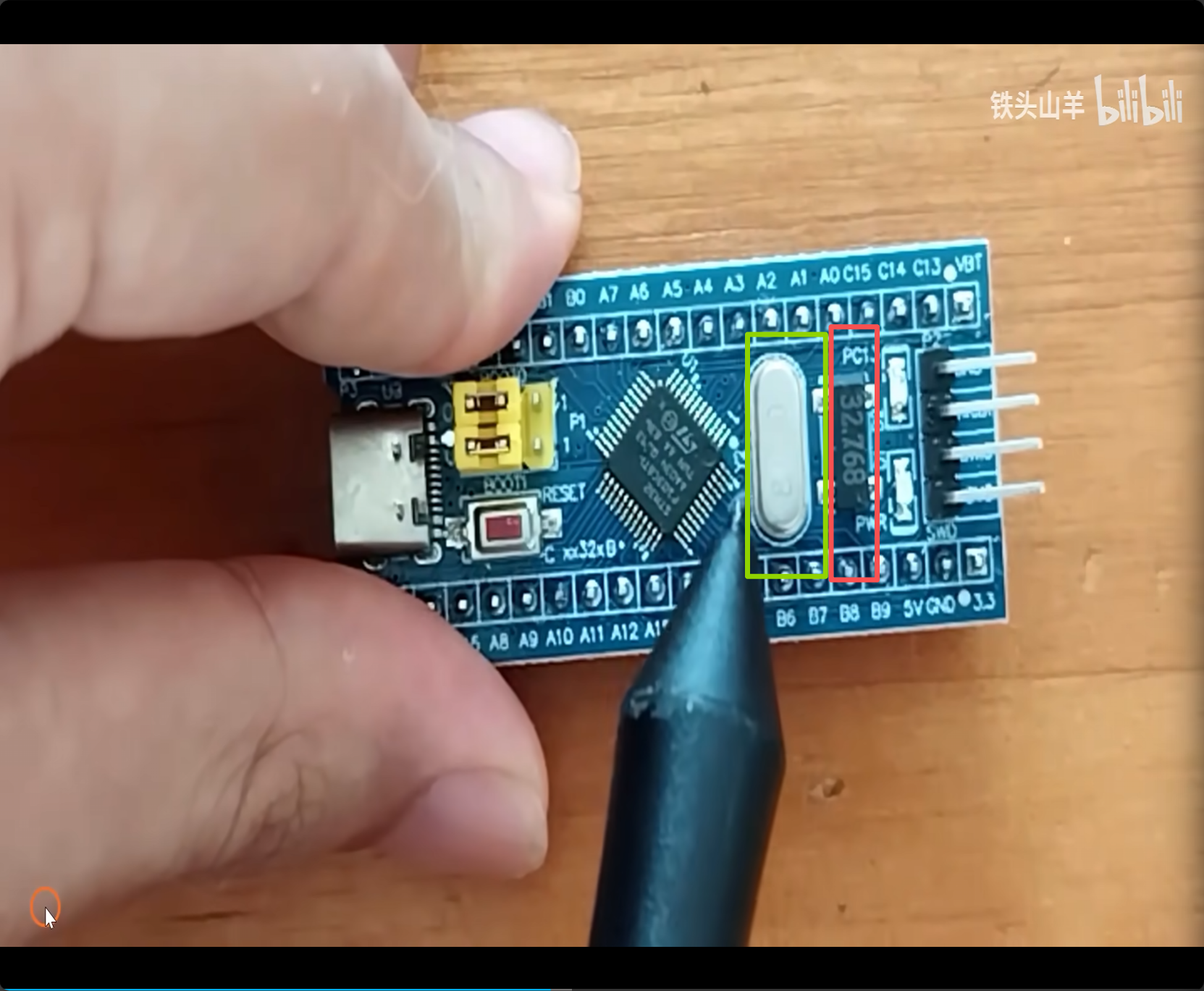

上图为最小系统板上的外部高速晶振（8MHZ）和外部低速晶振（32.768KHZ）
Q：为什么有内部时钟源还要外部时钟源？
A：内部时钟精度不高，在精度要求高的场景需要外接外部晶振
4.树干
https://www.bilibili.com/video/BV11X4y1j7si?t=895.8&p=38

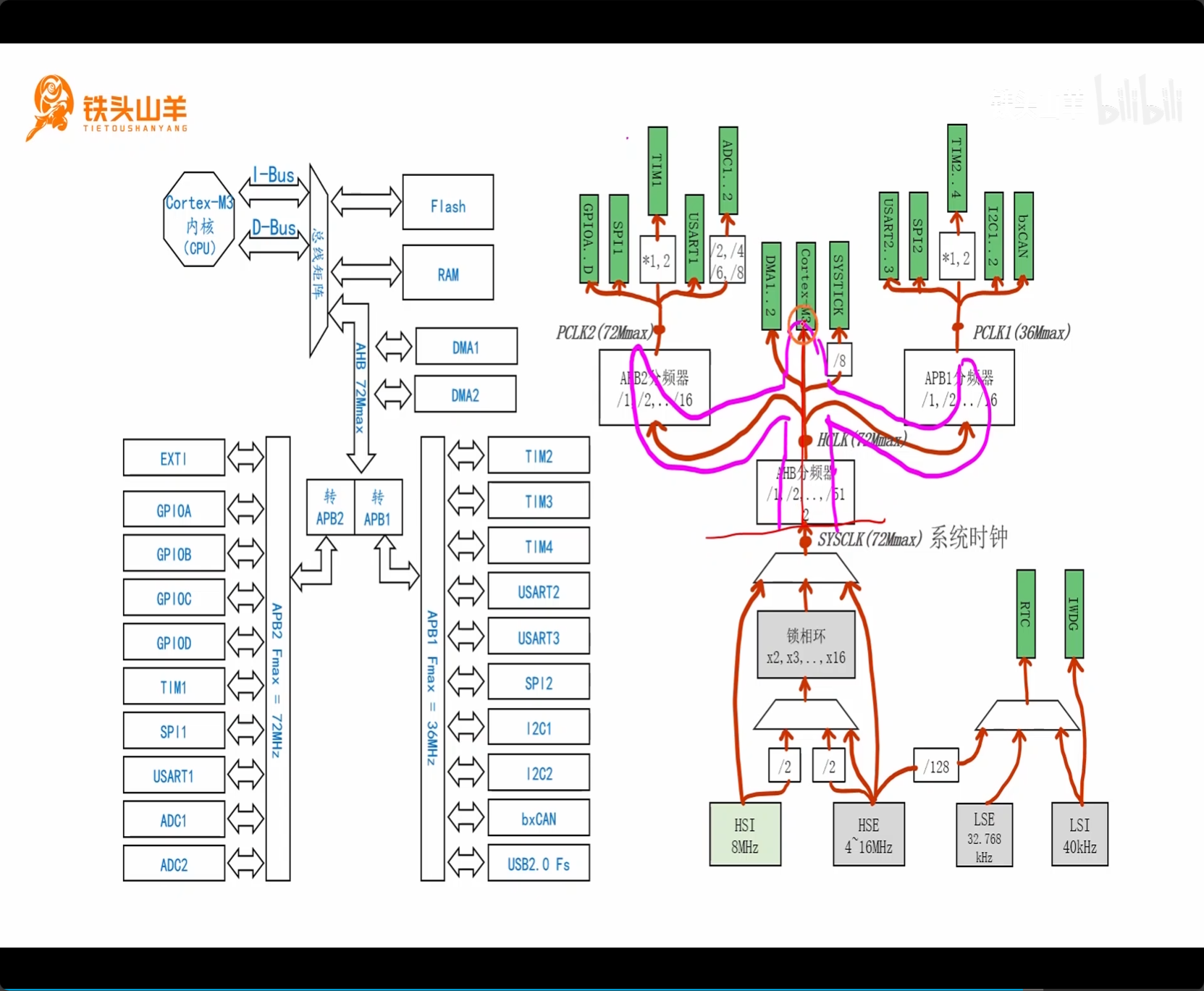

上图浅绿色标注为时钟树树干部分。
树干加工树根的时钟（复用器，分频器，锁相环），最终产生 SYSCLK 信号（系统时钟 SYSTEM clock）

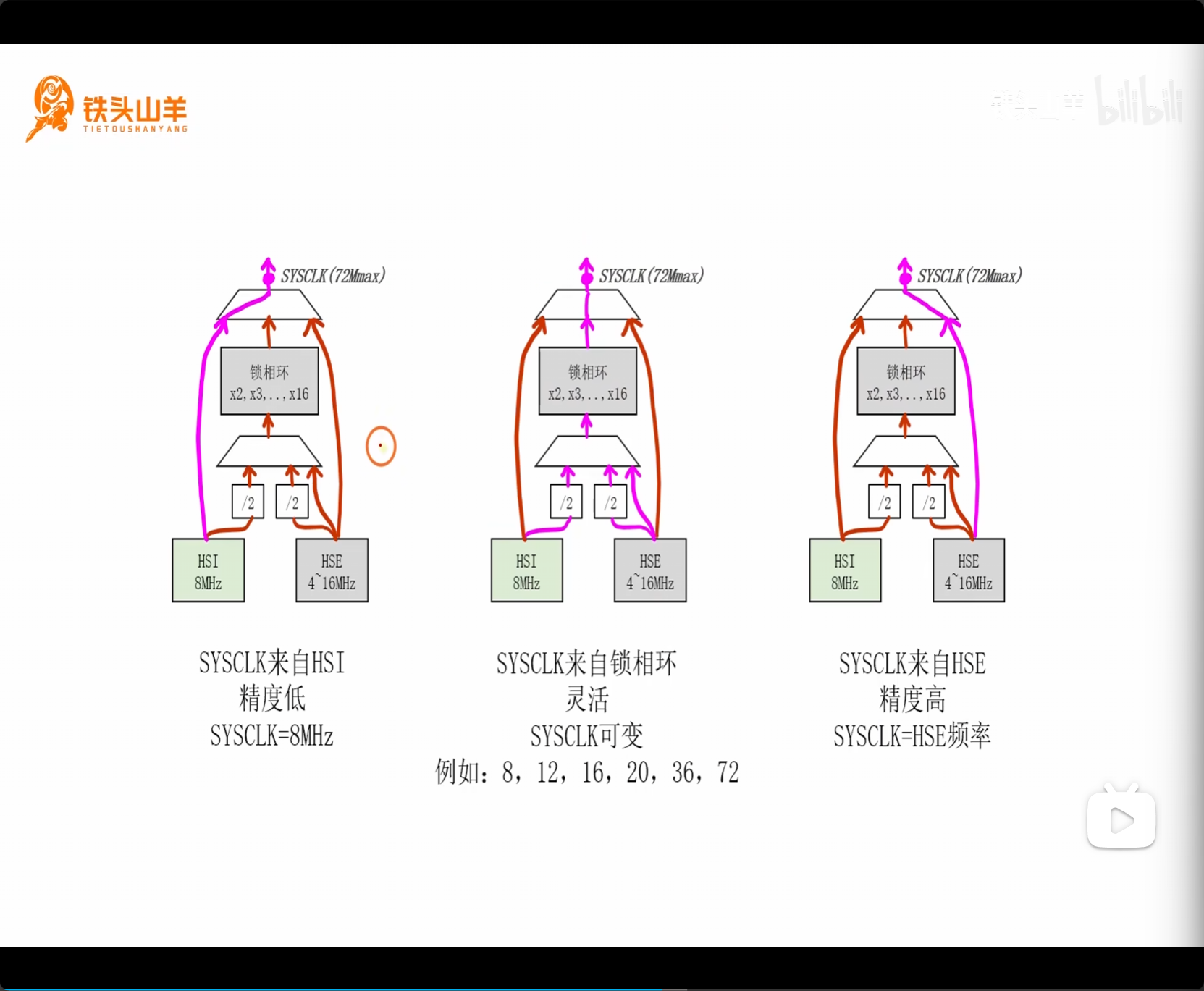

上图为 SYSCLK 来源（HSI、锁相环、HSE）的区别。
紫色线为具体线路。
图很清晰明了。
锁相环举例：
8MHZ 的 SYSCLK 产生：
HSI 二分频，2 倍频（方便）；
HSE 选 8MHZ，二分频，二倍频（精度高）
20MHZ 的 SYSCLK 产生：
HSE 选 8MHZ，二分频，五倍频（8/2*5=20MHZ）
72MHZ 的 SYSCLK 产生：
HSE 选 8MHZ，直接给锁相环，9 倍频（8*9=72MHZ）
5.树枝
https://www.bilibili.com/video/BV11X4y1j7si?t=1331.4&p=38

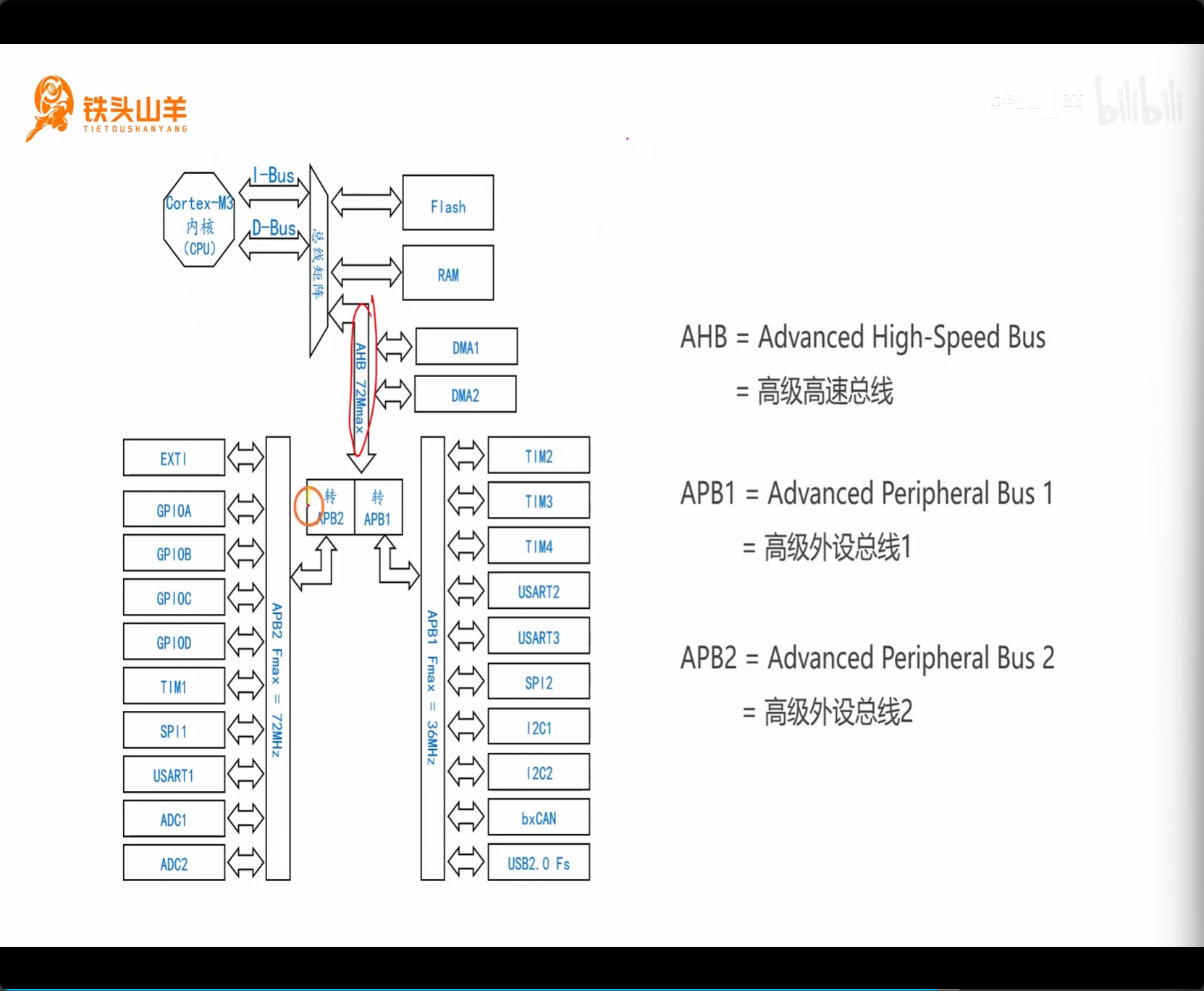

上图为单片机内部时钟，树枝为三根总线（AHB、APB1、APB2 ）。
三根总线（树枝）分别挂载了很多个外设（树叶）。

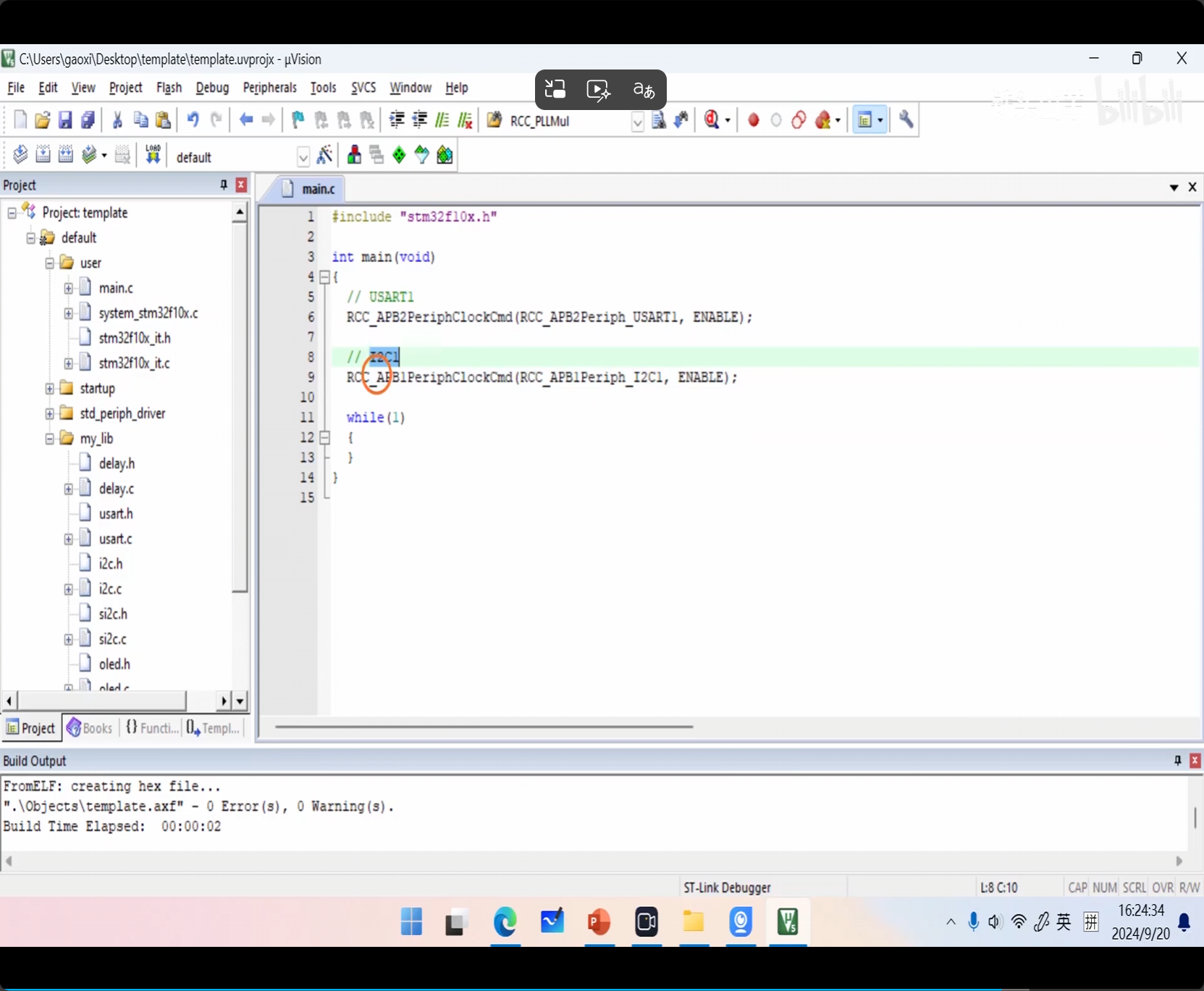

上图为时钟开启示例代码。
Q：为什么 USART1 和 IIC1 分别要挂在在 APB2 和 APB1 上？
A：因为 UART1 挂载在 APB2，IIC 挂载在 APB1 上
上图紫色圈的为树枝。
https://www.bilibili.com/video/BV11X4y1j7si?t=1683.7&p=38

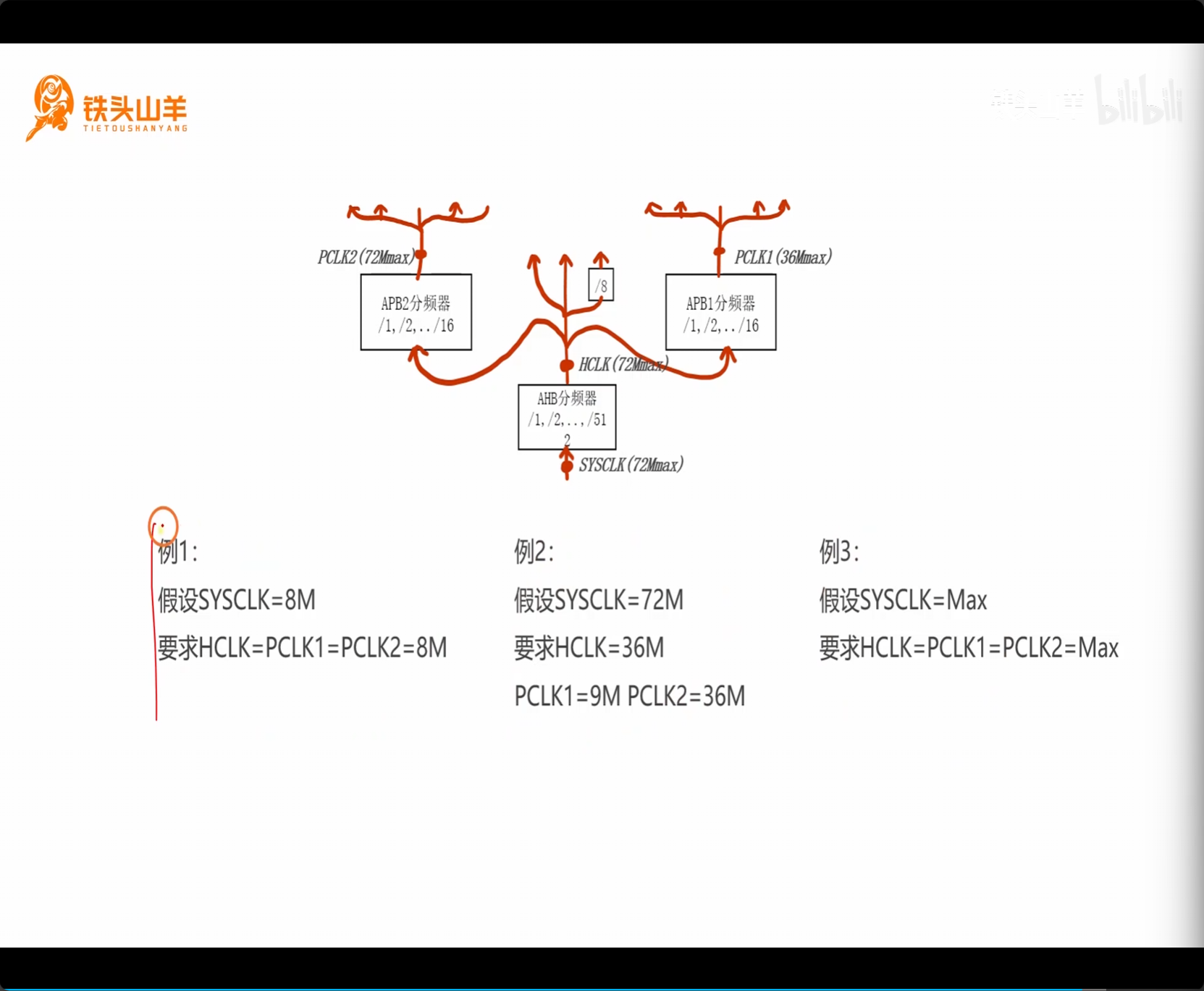

练习题哈，问怎么配置 AHB 、APB1、APB2 分频器，比较简单。
总结
主要讲了时钟树的使用方法和工作原理，把时钟树和人体做类比，还是很好理解的，讲的不错。
