深入解析嵌入式Linux系统架构：从Bootloader到用户空间

B站视频链接,请多多关注本人B站 ：

📌 Yocto项目实战教程：第二章视频讲解

第2章 Linux系统架构 {#linux系统架构}

嵌入式Linux系统是Linux内核的精简版本，广泛应用于物联网设备、工业控制、消费电子等领域。其核心架构由**内核空间（Kernel Space）和用户空间（User Space）**构成，两者通过系统调用接口交互。本章将深入分析其关键组件，包括引导加载程序（Bootloader）、内核、文件系统及用户空间组件，为后续学习Yocto项目奠定基础。

系统架构总览

Linux系统的核心设计遵循权限隔离原则：

内核空间：拥有最高权限，直接管理硬件资源（如CPU、内存、设备驱动）。
用户空间：运行用户程序，通过系统调用访问内核功能，权限隔离保障系统安全。

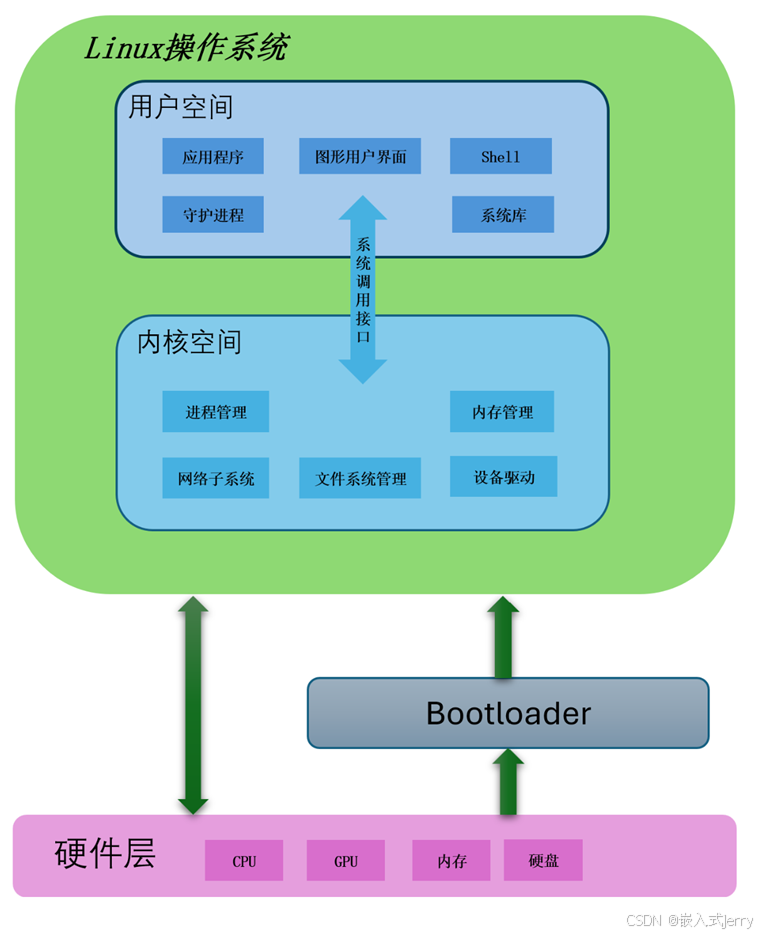

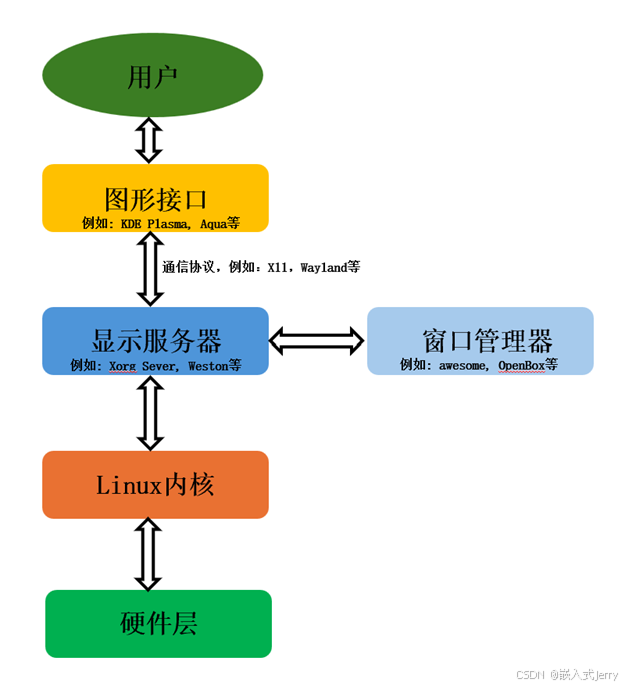

图2-1：Linux系统架构示意图

2.1 GNU/Linux

2.1.1 GNU/Linux概述

GNU项目 始于1984年，旨在构建完全自由的操作系统。然而，其最初的内核GNU Hurd 因开发缓慢和技术复杂性未能普及。1991年，Linus Torvalds开发了Linux内核 ，其快速发展和高度兼容性使其成为GNU项目的理想选择。最终，GNU/Linux操作系统诞生，成为现代开源生态的基石。

2.1.2 Linux系统架构

Linux架构分为两部分：

内核空间
- 功能：进程调度、内存管理、设备驱动、文件系统管理、网络通信。
- 权限：直接访问硬件，执行特权指令。
用户空间
- 功能：运行应用程序（如GUI、Shell、服务进程）。
- 权限：通过系统调用请求内核服务，无法直接操作硬件。

关键设计哲学：内核与用户空间的隔离确保了系统的稳定性。即使应用程序崩溃，内核仍可保持运行。

2.2 Bootloader

2.2.1 Bootloader启动流程

Bootloader是系统启动的第一阶段程序，负责初始化硬件并加载操作系统。其流程分为四步：

CPU上电：执行ROM中的初始代码（如BIOS/UEFI），完成基础硬件初始化。
Bootloader第一阶段：初始化内存控制器，为加载内核做准备。
Bootloader第二阶段：从存储介质（如Flash、SD卡）加载内核和文件系统到内存。
内核执行：跳转到内核入口地址，移交系统控制权。

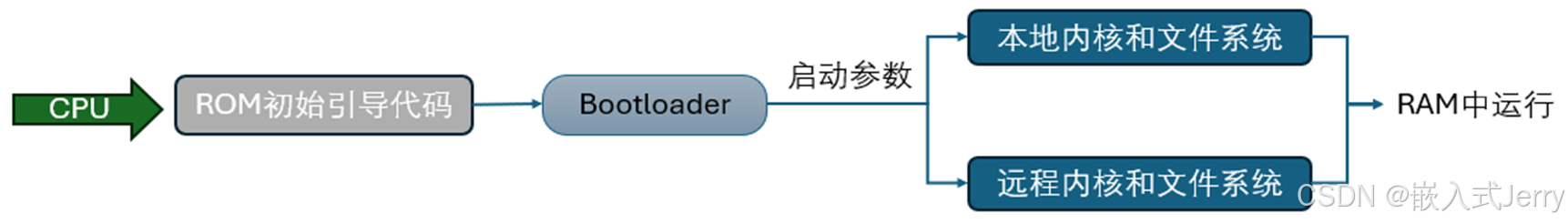

图2-2：Linux系统加载流程

2.2.2 常用Bootloader对比

Bootloader	支持的架构	特点	Yocto支持
U-Boot	ARM、MIPS、x86等	嵌入式首选，高度可定制	支持
GRUB	x86、UEFI	多系统引导，桌面/服务器适用	支持
barebox	ARM、MIPS	轻量化设计，类似U-Boot	支持

2.2.3 U-Boot：嵌入式系统的引导核心

核心特性 ：
- 多架构支持（ARM、RISC-V等）。
- 网络引导（TFTP、NFS），便于远程调试。
- 命令行接口（CLI），支持动态配置启动参数。
应用场景 ：
- 嵌入式设备启动Linux内核或Android系统。
- 通过U-Boot脚本实现自动化测试。

bash 复制代码

# U-Boot命令行示例：设置内核启动参数
setenv bootargs console=ttyS0,115200 root=/dev/mmcblk0p2
bootm 0x82000000

2.2.4 GRUB：通用系统的引导标准

核心特性 ：
- 支持多操作系统引导（Linux、Windows、macOS）。
- 模块化设计，动态加载文件系统驱动。
- 配置文件（grub.cfg）支持条件逻辑和主题定制。
优势：
- 兼容UEFI固件，适用于现代服务器和PC。
- 支持加密分区和LVM存储管理。

2.3 内核空间

2.3.1 Linux内核：系统的核心引擎

核心功能：
- 硬件抽象：通过设备驱动管理CPU、内存、外设。
- 资源调度：进程调度器（如CFS）公平分配CPU时间片。
- 安全隔离：通过虚拟内存机制防止进程越权访问。

内核版本管理：

版本类型	特点	适用场景
稳定版（Stable）	经过全面测试，修复已知漏洞	生产环境
长期支持版（LTS）	提供2-6年维护	企业级嵌入式系统
主线版（Mainline）	包含最新功能，未充分测试	开发者验证新特性

2.3.2 控制硬件资源：内核的四大支柱

设备驱动
- 功能：将硬件操作抽象为统一接口（如read()/write()）。
- 示例：网卡驱动处理数据包收发，GPU驱动渲染图形界面。
中断处理
- 机制：硬件中断触发上下文切换，优先处理高优先级任务。
- 应用：实时系统（如工业机器人）依赖低延迟中断响应。
I/O管理
- 优化：I/O调度算法（如CFQ、Deadline）减少磁盘寻道时间。
- 技术：DMA（直接内存访问）释放CPU负载，提升吞吐量。
内存管理
- 虚拟内存：通过MMU实现物理地址到虚拟地址的映射。
- 内存保护：用户进程无法直接访问内核空间内存。

2.3.3 服务用户空间：内核的桥梁作用

系统调用接口：
- 功能：提供300+系统调用（如open()、fork()）。
- 示例：mmap()实现内存映射文件，提升I/O效率。
进程管理：
- 调度策略：CFS（完全公平调度器）确保多任务公平性。
- 实时扩展：RT-Preempt补丁支持微秒级任务响应。
文件系统：
- 抽象层：VFS（虚拟文件系统）统一EXT4、XFS等接口。
- 特性：日志功能（Journaling）防止数据丢失。
网络子系统：
- 协议栈：TCP/IP实现可靠数据传输，QoS保障关键流量。
- 安全机制：Netfilter框架支持防火墙和NAT功能。

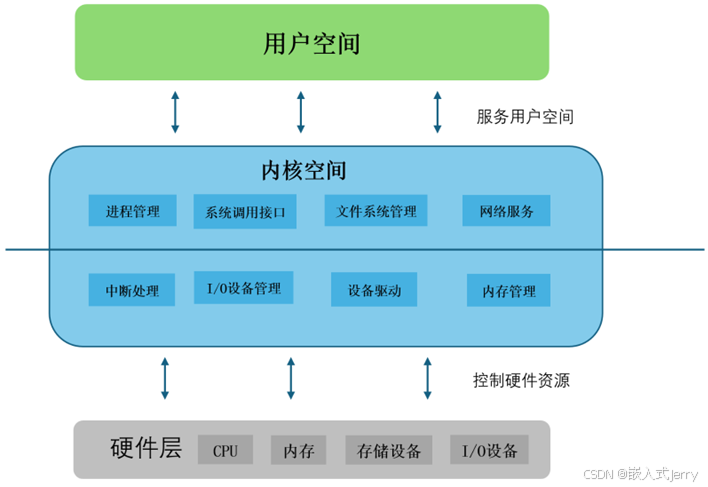

图2-3：用户空间与内核空间交互

2.4 用户空间

2.4.1 根文件系统：系统启动的基石

目录结构：遵循FHS标准，关键目录包括：

目录功能

/bin 基础命令（如ls、cp）

/etc 配置文件（如网络设置、服务启动项）

/lib 共享库（如libc.so）

/dev 设备节点（如/dev/sda1）
定制化：嵌入式系统常使用BusyBox替换GNU工具链，减少存储占用。

目录	功能
`/bin`	基础命令（如`ls`、`cp`）
`/etc`	配置文件（如网络设置、服务启动项）
`/lib`	共享库（如`libc.so`）
`/dev`	设备节点（如`/dev/sda1`）

2.4.2 标准C库：开发者与内核的纽带

核心作用 ：
- 封装系统调用，提供fopen()、printf()等高级接口。
- 优化性能（如缓冲区管理减少上下文切换开销）。
实现对比 ：

库名称特点适用场景

glibc 功能全面，兼容性强通用Linux系统

musl 轻量化，静态链接优势嵌入式/容器环境

库名称	特点	适用场景
glibc	功能全面，兼容性强	通用Linux系统
musl	轻量化，静态链接优势	嵌入式/容器环境

2.4.3 系统共享库：代码复用的艺术

动态链接 ：
- 优点：减少内存占用，支持热更新。
- 示例：libc.so被多个进程共享，无需重复加载。
关键库 ：
- libm：数学运算（如三角函数、矩阵计算）。
- libpam：可插拔认证模块（支持LDAP、指纹识别）。

2.4.4 init进程：用户空间的起点

核心功能 ：
- 启动系统服务（如网络管理、日志守护进程）。
- 管理进程生命周期（如孤儿进程回收）。
实现方案 ：

init系统特点

SysVinit 简单可靠，脚本按顺序执行

systemd 并行启动，依赖关系自动解析

init系统	特点
SysVinit	简单可靠，脚本按顺序执行
systemd	并行启动，依赖关系自动解析
