源代码

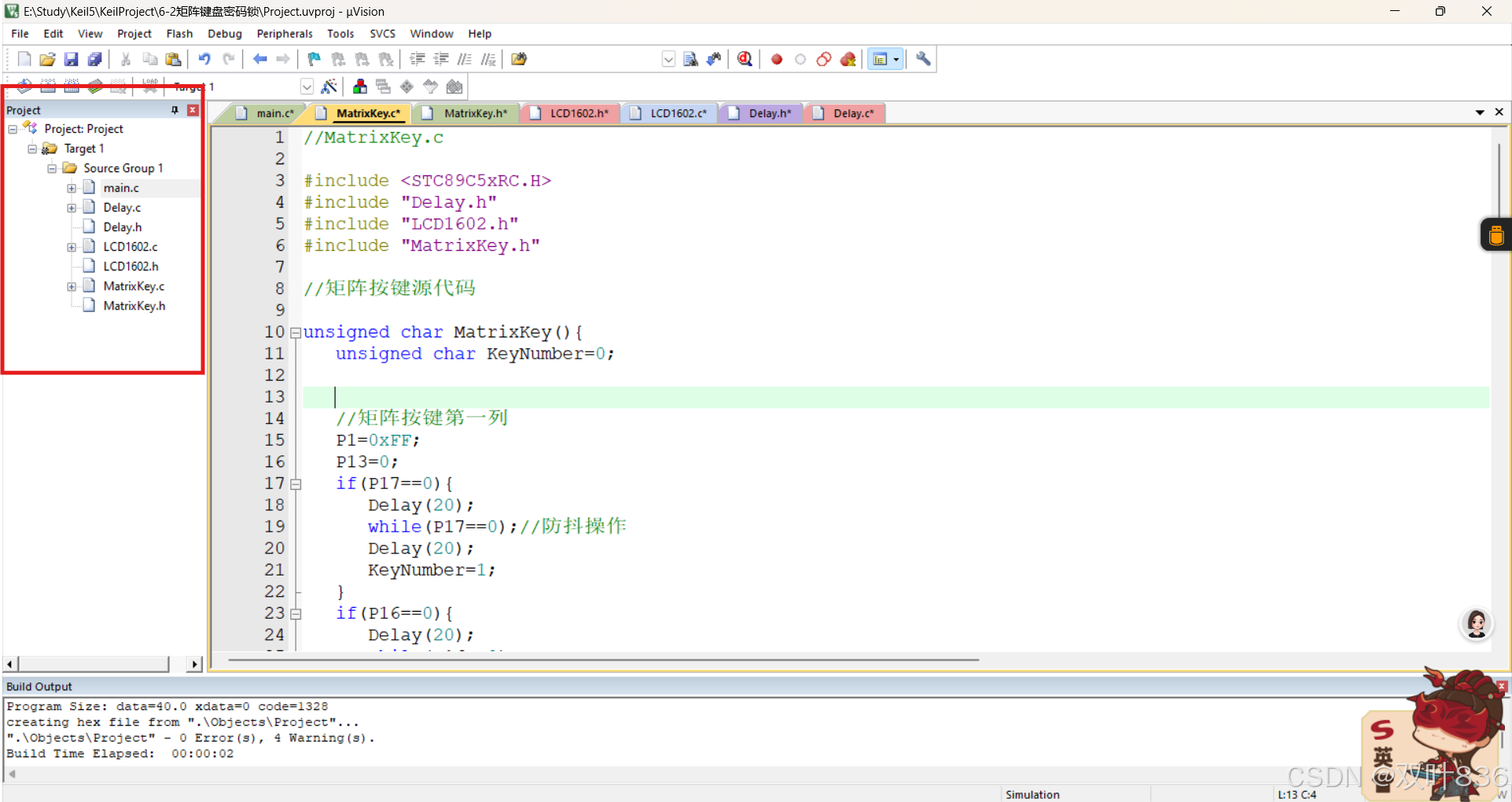

如上图将7个文放在Keli5 中即可，然后烧录在单片机中就行了
烧录软件用的是STC-ISP，不知道怎么安装的可以去看江科大的视频：
【51单片机入门教程-2020版 程序全程纯手打 从零开始入门】https://www.bilibili.com/video/BV1Mb411e7re?p=2\&vd_source=ada7b122ae16cc583b4add52ad89fd5e
源代码：
main.c
cpp
//mian.c
#include <STC89C5xRC.H>
#include "Delay.h"
#include "LCD1602.h"
#include "MatrixKey.h"
unsigned char KeyNum;
unsigned int Password,Count;
void main(){
LCD_Init();
LCD_ShowString(1,1,"Password:");//上行显示
LCD_ShowNum(2,1,0,4);//下行初始显示
while(1){
KeyNum=MatrixKey();
if(KeyNum){//检测是否摁按键
if(KeyNum<=10){//检测摁按键的按键是否小于10，输入密码
if(Count<4){
Password*=10;//密码左移一位，利用当前数乘10得
Password+=KeyNum%10; //将10变成0，并且每次获得新输入的数
Count++;//配合if条件最大位数为4,限制密码位数
}
}
LCD_ShowNum(2,1,Password,4);//更新显示屏
}
if(KeyNum==11){//按键是否等于于11，确认密码
if(Password==301){//在此自定义密码（可改6666等，这里用的301）
LCD_ShowString(1,14," OK");//如果密码等于6666，显示OK
Delay(2000);//OK显示2秒
LCD_ShowNum(2,1,0,4);//刷新显示
LCD_ShowString(1,1,"zxy I Love You ");
LCD_ShowString(1,16,"!");
LCD_ShowNum(2,1,520,3);
LCD_ShowNum(2,6,1314,4);
LCD_ShowString(2,10," mua !");
}else{
LCD_ShowString(1,14,"ERR");//如果密码不等于6666，显示ERR
LCD_ShowNum(2,1,0,4);//刷新显示
Password=0;//密码清零
Count=0;//计数清零
}
}
if(KeyNum==12){//清空当前密码
LCD_ShowString(1,14," ");//刷新当前状态
LCD_ShowNum(2,1,0,4);//刷新显示
Password=0;//密码清零
Count=0;//计数清零
}
}
}MatrixKey.c
cpp
//MatrixKey.c
#include <STC89C5xRC.H>
#include "Delay.h"
#include "LCD1602.h"
#include "MatrixKey.h"
//矩阵按键源代码
unsigned char MatrixKey(){
unsigned char KeyNumber=0;
//矩阵按键第一列
P1=0xFF;
P13=0;
if(P17==0){
Delay(20);
while(P17==0);//防抖操作
Delay(20);
KeyNumber=1;
}
if(P16==0){
Delay(20);
while(P16==0);
Delay(20);
KeyNumber=5;
}
if(P15==0){
Delay(20);
while(P15==0);
Delay(20);
KeyNumber=9;
}
if(P14==0){
Delay(20);
while(P14==0);
Delay(20);
KeyNumber=13;
}
//矩阵按键第二列
P1=0xFF;
P12=0;
if(P17==0){
Delay(20);
while(P17==0);
Delay(20);
KeyNumber=2;
}
if(P16==0){
Delay(20);
while(P16==0);
Delay(20);
KeyNumber=6;
}
if(P15==0){
Delay(20);
while(P15==0);
Delay(20);
KeyNumber=10;
}
if(P14==0){
Delay(20);
while(P14==0);
Delay(20);
KeyNumber=14;
}
//矩阵按键第三列
P1=0xFF;
P11=0;
if(P17==0){
Delay(20);
while(P17==0);
Delay(20);
KeyNumber=3;
}
if(P16==0){
Delay(20);
while(P16==0);
Delay(20);
KeyNumber=7;
}
if(P15==0){
Delay(20);
while(P15==0);
Delay(20);
KeyNumber=11;
}
if(P14==0){
Delay(20);
while(P14==0);
Delay(20);
KeyNumber=15;
}
//矩阵按键第四列
P1=0xFF;
P10=0;
if(P17==0){
Delay(20);
while(P17==0);
Delay(20);
KeyNumber=4;
}
if(P16==0){
Delay(20);
while(P16==0);
Delay(20);
KeyNumber=8;
}
if(P15==0){
Delay(20);
while(P15==0);
Delay(20);
KeyNumber=12;
}
if(P14==0){
Delay(20);
while(P14==0);
Delay(20);
KeyNumber=16;
}
return KeyNumber;
}MatrixKey.h
cpp
//MatrixKey.h
#ifndef __MatrixKey_H__
#define __MatrixKey_H__
//矩阵按键头文件
unsigned char MatrixKey();
#endifLCD1602.c
cpp
//LCD1602.c
#include <STC89C5xRC.H>
//LCD1602源代码
//引脚配置：
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0
//函数定义：
/**
* @brief LCD1602延时函数，12MHz调用可延时1ms
* @param 无
* @retval 无
*/
void LCD_Delay() //@11.0592MHz
{
unsigned char i, j;
i = 11;
j = 190;
do
{
while (--j);
} while (--i);
}
/**
* @brief LCD1602写命令
* @param Command 要写入的命令
* @retval 无
*/
void LCD_WriteCommand(unsigned char Command)
{
LCD_RS=0;
LCD_RW=0;
LCD_DataPort=Command;
LCD_EN=1;
LCD_Delay();
LCD_EN=0;
LCD_Delay();
}
/**
* @brief LCD1602写数据
* @param Data 要写入的数据
* @retval 无
*/
void LCD_WriteData(unsigned char Data)
{
LCD_RS=1;
LCD_RW=0;
LCD_DataPort=Data;
LCD_EN=1;
LCD_Delay();
LCD_EN=0;
LCD_Delay();
}
/**
* @brief LCD1602设置光标位置
* @param Line 行位置，范围：1~2
* @param Column 列位置，范围：1~16
* @retval 无
*/
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
if(Line==1)
{
LCD_WriteCommand(0x80|(Column-1));
}
else if(Line==2)
{
LCD_WriteCommand(0x80|(Column-1+0x40));
}
}
/**
* @brief LCD1602初始化函数
* @param 无
* @retval 无
*/
void LCD_Init()
{
LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动
LCD_WriteCommand(0x01);//光标复位，清屏
}
/**
* @brief 在LCD1602指定位置上显示一个字符
* @param Line 行位置，范围：1~2
* @param Column 列位置，范围：1~16
* @param Char 要显示的字符
* @retval 无
*/
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{
LCD_SetCursor(Line,Column);
LCD_WriteData(Char);
}
/**
* @brief 在LCD1602指定位置开始显示所给字符串
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param String 要显示的字符串
* @retval 无
*/
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{
unsigned char i;
LCD_SetCursor(Line,Column);
for(i=0;String[i]!='\0';i++)
{
LCD_WriteData(String[i]);
}
}
/**
* @brief 返回值=X的Y次方
*/
int LCD_Pow(int X,int Y)
{
unsigned char i;
int Result=1;
for(i=0;i<Y;i++)
{
Result*=X;
}
return Result;
}
/**
* @brief 在LCD1602指定位置开始显示所给数字
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：0~65535
* @param Length 要显示数字的长度，范围：1~5
* @retval 无
*/
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
unsigned char i;
LCD_SetCursor(Line,Column);
for(i=Length;i>0;i--)
{
LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');
}
}
/**
* @brief 在LCD1602指定位置开始以有符号十进制显示所给数字
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：-32768~32767
* @param Length 要显示数字的长度，范围：1~5
* @retval 无
*/
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
unsigned char i;
unsigned int Number1;
LCD_SetCursor(Line,Column);
if(Number>=0)
{
LCD_WriteData('+');
Number1=Number;
}
else
{
LCD_WriteData('-');
Number1=-Number;
}
for(i=Length;i>0;i--)
{
LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');
}
}
/**
* @brief 在LCD1602指定位置开始以十六进制显示所给数字
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：0~0xFFFF
* @param Length 要显示数字的长度，范围：1~4
* @retval 无
*/
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
unsigned char i,SingleNumber;
LCD_SetCursor(Line,Column);
for(i=Length;i>0;i--)
{
SingleNumber=Number/LCD_Pow(16,i-1)%16;
if(SingleNumber<10)
{
LCD_WriteData(SingleNumber+'0');
}
else
{
LCD_WriteData(SingleNumber-10+'A');
}
}
}
/**
* @brief 在LCD1602指定位置开始以二进制显示所给数字
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：0~1111 1111 1111 1111
* @param Length 要显示数字的长度，范围：1~16
* @retval 无
*/
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
unsigned char i;
LCD_SetCursor(Line,Column);
for(i=Length;i>0;i--)
{
LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');
}
}LCD1602.h
cpp
//LCD1602.h
#ifndef __LCD1602_H__
#define __LCD1602_H__
//LCD1602头文件
//用户调用函数：
void LCD_Init();
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char);
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String);
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
#endifDelay.c
cpp
//Delay.c
#include <STC89C5xRC.H>
#include <INTRINS.H>
//延时函数
void Delay(unsigned int xms) //@11.0592MHz
{
unsigned char i, j;
while(xms){
i = 2;
j = 199;
do
{
while (--j);
} while (--i);
xms--;
}
}Delay.h
cpp
//Delay.h
#ifndef __Delay_H__
#define __Delay_H__
//延时函数头文件
void Delay(unsigned int xms);
#endif运行效果图：
第一步：
初始化显示，按下开关后显示如下
第二步：
在矩阵按键中按S1-S10,对应数字1-9，S10是0，输入密码（可以自己修改）
第三步：

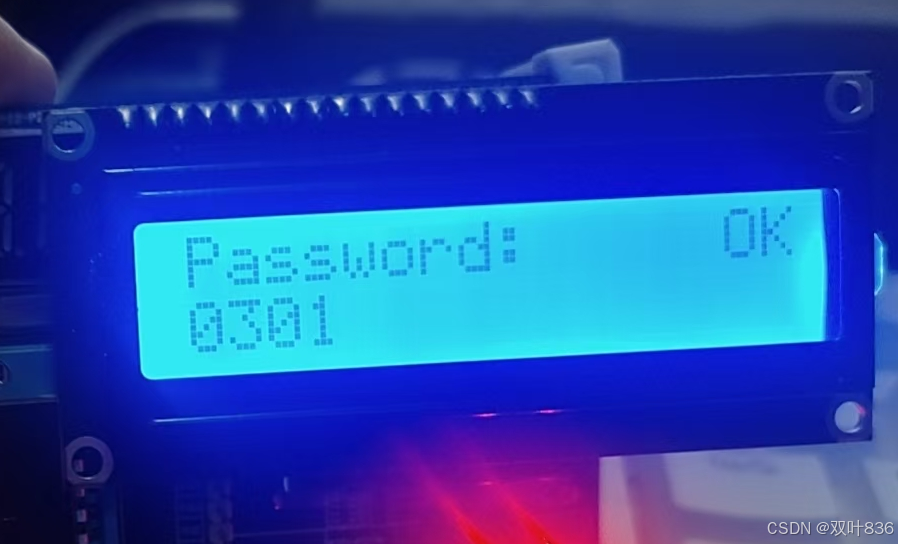

输入完后，按S11（S12是清空当前输入，S13-S16，暂时没有绑定按键，可自行设置）确定验证密码，正确右上角显示OK（2秒），错误显示ERR
- 注：因为编译器会将0开头的数字认为是八进制，因次想要实现0开头的密码必须使用字符串来，在本代码中我将忽略第一个0的情况，例如：0123，输入123，就可以实现显示0123时密码正确
第四步：
密码正确会，2秒后会跳转新界面，显示你表白的内容（可自己更改）
代码解析与教程：
延时函数Delay
- 包含源代码与头文件，不需要知道怎么实现的会用即可，后续使用，直接将头文件和源代码拿过来用即可；例如：Delay(1000)就是延迟1秒(单位毫秒)
LCD1602

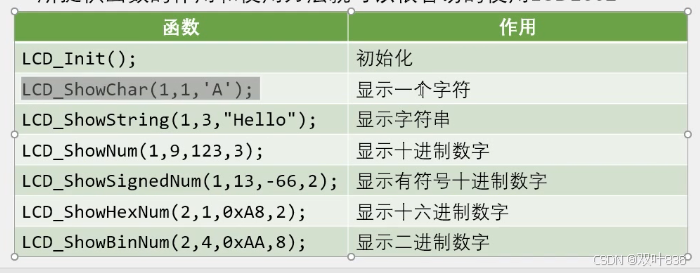

- 包含源代码与头文件，不需要知道怎么实现的会用即可，后续使用，直接将头文件和源代码拿过来用即可；使用格式：（参考江科大的视频素材）
- LCD1602相关重要知识：
- LCD1602有两上下两行显示屏，每行各有16个小显示屏，如上图中的LCD_ShowString(1,3,"Hello"),第一个参数是第一行还是第二行，第2个参数是对应第几行的第几个小显示屏，最后一个是输出的东西，同理，到LCD_ShowNum(1,9,123,3)里，前三个和前面一样，最后一个参数是显示的位数，不够就在前面补0，例如输入1，参数为4，显示就是0001，输入23，参数为3，显示就是023
- 上图是LCD1602的开发原理模块图，由图可知，P10-P17是控制显示屏的重点；像矩阵那样，S1，由P17和P13控制，同理，其他按键一样，由于开发板限制，我们一般使用列遍历来控制按键，例如：S1,S5,S9,S13他们四个共用P13，所以将其为1列，将P13设定为1，P17设定为0，S1就会亮，其他按键同理。
MatrixKey模块
- 包含源代码与头文件，需要知道怎么实现，会用
- 如上LCD1602相关知识所言，将P1=0xFF，就可以实现将所有的IO接口设定为1，这时只需要将上述的原理图拿出来，就可以控制哪个亮了，如下：
cpp//矩阵按键第四列 P1=0xFF; P10=0; if(P17==0){ Delay(20); while(P17==0); Delay(20); KeyNumber=4; } if(P16==0){ Delay(20); while(P16==0); Delay(20); KeyNumber=8; } if(P15==0){ Delay(20); while(P15==0); Delay(20); KeyNumber=12; } if(P14==0){ Delay(20); while(P14==0); Delay(20); KeyNumber=16; } return KeyNumber;将其他都设置成1之后，又将P10设为0，打开第四列，判断P17是否按下（看原理图，也就是第四个按键），随后加上防抖操作（中间那三行），然后按下之后，执行KeyNumber=4;代码；以此类推即可。
效果视频：
（51单片机）矩阵按键密码锁表白（C语言代码编撰）（矩阵按键
注：该代码是本人自己所写，可能不够好，不够简便，欢迎大家指出我的不足之处。如果遇见看不懂的地方，可以在评论区打出来，进行讨论，或者联系我。上述内容全是我自己理解的，如果你有别的想法，或者认为我的理解不对，欢迎指出！！！如果可以，可以点一个免费的赞支持一下吗？谢谢各位彦祖亦菲！！！！！
