按键消抖(用状态机实现)

基于状态机的设计代码

cs 复制代码
module key_filter(
    clk,
    rst,
    key,
    key_p_flag,
    key_r_flag,
    key_state
    );

    input clk,rst;
    input key;
    output reg key_p_flag;
    output reg key_r_flag;
    output reg key_state;

    reg [1:0]r_key;        //后面用来判断什么时候pedge,什么时候nedge
    always@(posedge clk)
        r_key<={r_key[0],key};   //位拼接

    wire pedge_key;
    assign pedge_key=r_key==2'b01;   //识别到key的上升沿
    wire nedge_key;
    assign nedge_key=r_key==2'b10;  //识别到key的下降沿

    reg [19:0]cnt;
    localparam IDLE=0;

    reg [1:0]state;
    always@(posedge clk or negedge rst)
        if(!rst)begin
            state<=0;
            key_r_flag<=0;
            key_p_flag<=0;
            cnt<=0;
            key_state<=1;
        end
        else begin
            case (state)
                0:
                    begin
                        key_r_flag<=0;

                        if(nedge_key)
                            state<=1;
                        else
                            state<=0;
                    end
               1:
                    if((pedge_key)&&(cnt<1000000-1))
                        begin
                            cnt<=0;
                            state<=0;
                        end
                    else if(cnt>=1000000-1)
                        begin
                            state<=2;
                            cnt<=0;         //给计数器清零,为下一次计数做准备
                            key_p_flag<=1;
                            key_state<=0;
                        end
                    else
                        begin
                            state<=1;
                            cnt<=cnt+1;
                        end
               2:
                    begin
                        key_p_flag<=0;

                        if(pedge_key)
                            state<=3;
                        else
                            state<=2;
                    end

               3:
                    if((nedge_key)&&(cnt<1000000-1))
                        begin
                            state<=2;
                            state<=0;
                        end
                    else if(cnt>=1000000-1)
                        begin
                        state<=0;
                        cnt<=0;         //给计数器清零,为下一次计数做准备
                        key_r_flag<=1;
                        key_state<=1;
                        end
                    else
                        begin
                        state<=3;
                        cnt<=cnt+1;
                        end
           endcase
       end

endmodule

testbench代码

cs 复制代码
`timescale 1ns / 1ps

module key_filter_tb();

    reg clk,rst;
    reg key;
    wire key_p_flag;
    wire key_r_flag;
    wire key_state;

    key_filter key_filter(
        clk,
        rst,
        key,
        key_p_flag,
        key_r_flag,
        key_state
    );

    initial clk=1;
    always #10 clk=~clk;

    initial begin
        rst=0;
        key=1;
        #201;
        rst=1;
        #3000;

        key=0;
        #20000;     //20ns,模拟按键抖动
        key=1;
        #30000;     //30ns,模拟按键抖动
        key=0;
        #20000;     //20ns,模拟按键抖动
        key=1;
        #30000;     //30ns,模拟按键抖动
        key=0;
        #50000000;    //50ms

        key=1;
        #20000;     //20ns,模拟按键抖动
        key=0;
        #30000;     //30ns,模拟按键抖动
        key=1;
        #20000;     //20ns,模拟按键抖动
        key=0;
        #30000;     //30ns,模拟按键抖动
        key=1;
        #50000000;    //50ms
        $stop;
    end
endmodule

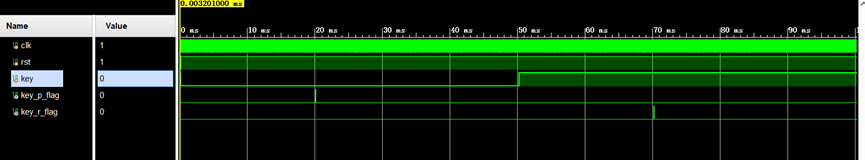

仿真验证波形

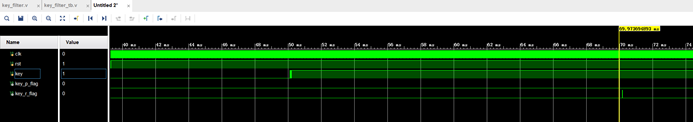

在按下抖动的过程中,key在抖动但是p_flag并没有出现高脉冲 ,直到稳定了20ms后p_flag出现了高脉冲。

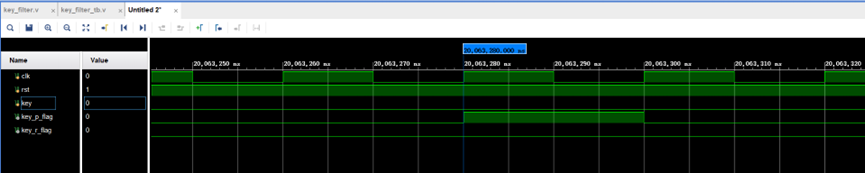

并只稳定了一个时钟周期后就变为0

R_flag也是同样

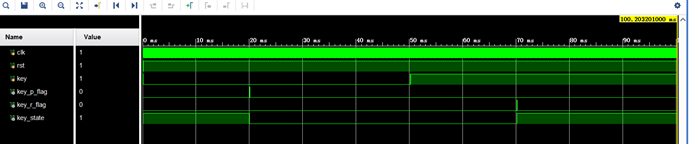

在输出端再加入一个key_state,模拟什么时候确定按键按下,什么时候按键释放
