【Canvas与旗帜】标准英国米字旗

普兰店拉马努金2025-04-20 20:58

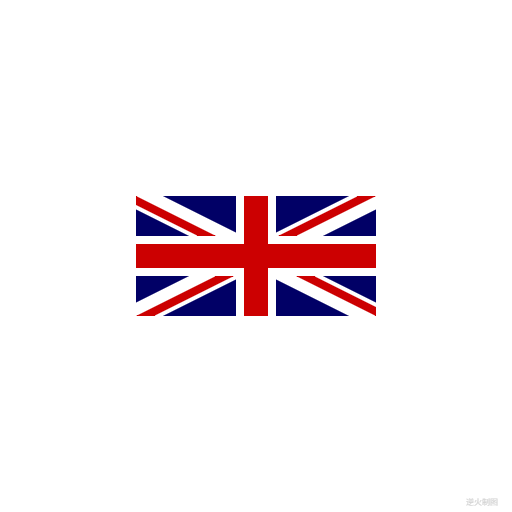

【成图】

【代码】

复制代码
<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>重绘英国米字旗 Draft2</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body οnlοad="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        ctx.save();
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();

        const R=210;//基准尺寸

        // 第一圈
        ctx.save();
        var r=R*1.00;
        var w=2*r;// 高宽要符合一比二的比例
        var h=r;
        drawEnglishFlg(ctx,0,0,w,h,"rgb(204,0,1)","rgb(1,0,102)","white");
        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*----------------------------------------------------------
函数:用于绘制英国米字旗
ctx:绘图上下文
x:旗中心横坐标
y:旗中心纵坐标
width:旗宽
height:旗高
redColor:红色颜色
blueColor:蓝色颜色
whiteColor:白色颜色
----------------------------------------------------------*/
function drawEnglishFlg(ctx,x,y,width,height,redColor,blueColor,whiteColor){
    // 先铺背景色
    ctx.save();
    ctx.fillStyle=whiteColor;
    drawRect(ctx,x,y,width,height);
    ctx.fill();
    ctx.restore();

    const WD=width/60;// 宽度分为六十份
    const HD=height/30;// 高度分为三十份

    // 绘制中心十字之横线
    ctx.save();
    ctx.fillStyle=redColor;
    drawRect(ctx,x,y,60*WD,6*HD);
    ctx.fill();
    ctx.restore();

    // 绘制中心十字之竖线
    ctx.save();
    ctx.fillStyle=redColor;
    drawRect(ctx,x,y,6*WD,30*HD);
    ctx.fill();
    ctx.restore();

    // 求左右四小三角块之参数
    var theta=Math.atan(height/width);
    var triHeight=10*HD-3*HD/Math.cos(theta);
    var triWidth=triHeight/Math.tan(theta);

    // 右上三角块
    var c=createPt(30*WD,-5*HD);
    var b=createPt(c.x,c.y-triHeight);
    var a=createPt(c.x-triWidth,c.y);
    drawTriangle(ctx,c,b,a,blueColor);

    // 右下三角块
    var c=createPt(30*WD,5*HD);
    var b=createPt(c.x,c.y+triHeight);
    var a=createPt(c.x-triWidth,c.y);
    drawTriangle(ctx,c,b,a,blueColor);

    // 左上三角块
    var c=createPt(-30*WD,-5*HD);
    var b=createPt(c.x,c.y-triHeight);
    var a=createPt(c.x+triWidth,c.y);
    drawTriangle(ctx,c,b,a,blueColor);

    // 左下三角块
    var c=createPt(-30*WD,5*HD);
    var b=createPt(c.x,c.y+triHeight);
    var a=createPt(c.x+triWidth,c.y);
    drawTriangle(ctx,c,b,a,blueColor);

    // 求上下四大三角块之参数
    var theta=Math.atan(height/width);
    var triWidth=25*HD-3*HD/Math.sin(theta);
    var triHeight=triWidth*Math.tan(theta);

    // 上右三角块
    var c=createPt(5*WD,-15*HD);
    var b=createPt(c.x,c.y+triHeight);
    var a=createPt(c.x+triWidth,c.y);
    drawTriangle(ctx,c,b,a,blueColor);

    // 上左三角块
    var c=createPt(-5*WD,-15*HD);
    var b=createPt(c.x,c.y+triHeight);
    var a=createPt(c.x-triWidth,c.y);
    drawTriangle(ctx,c,b,a,blueColor);

    // 下右三角块
    var c=createPt(5*WD,15*HD);
    var b=createPt(c.x,c.y-triHeight);
    var a=createPt(c.x+triWidth,c.y);
    drawTriangle(ctx,c,b,a,blueColor);

    // 下左三角块
    var c=createPt(-5*WD,15*HD);
    var b=createPt(c.x,c.y-triHeight);
    var a=createPt(c.x-triWidth,c.y);
    drawTriangle(ctx,c,b,a,blueColor);

    // 绘制右上条带
    var theta=Math.atan(height/width);
    var a=createPt(30*WD,-15*HD);
    var b=createPt(a.x-10*HD/Math.tan(theta),a.y+10*HD);
    var c=createPt(b.x-2*HD/Math.sin(theta),b.y);
    var d=createPt(a.x-2*HD/Math.sin(theta),a.y);
    drawBelt(ctx,a,b,c,d,redColor);

    // 绘制左下条带
    var theta=Math.atan(height/width);
    var a=createPt(-30*WD,15*HD);
    var b=createPt(a.x+10*HD/Math.tan(theta),a.y-10*HD);
    var c=createPt(b.x+2*HD/Math.sin(theta),b.y);
    var d=createPt(a.x+2*HD/Math.sin(theta),a.y);
    drawBelt(ctx,a,b,c,d,redColor);

    // 绘制左上条带
    var theta=Math.atan(height/width);
    var a=createPt(-30*WD,-15*HD);
    var b=createPt(a.x+10*HD/Math.tan(theta),a.y+10*HD);
    var c=createPt(b.x-2*HD/Math.sin(theta),b.y);
    var d=createPt(a.x,a.y+2*HD/Math.cos(theta));
    drawBelt(ctx,a,b,c,d,redColor);

    // 绘制左下条带
    var theta=Math.atan(height/width);
    var a=createPt(30*WD,15*HD);
    var b=createPt(a.x-10*HD/Math.tan(theta),a.y-10*HD);
    var c=createPt(b.x+2*HD/Math.sin(theta),b.y);
    var d=createPt(a.x,a.y-2*HD/Math.cos(theta));
    drawBelt(ctx,a,b,c,d,redColor);
}

// 绘制四边形带子
function drawBelt(ctx,a,b,c,d,fillStyle){
    ctx.save();
    ctx.fillStyle=fillStyle;
    ctx.beginPath();
    ctx.moveTo(a.x,a.y);
    ctx.lineTo(b.x,b.y);
    ctx.lineTo(c.x,c.y);
    ctx.lineTo(d.x,d.y);
    ctx.closePath();
    ctx.fill();
    ctx.restore();
}

// 绘制三角线块
function drawTriangle(ctx,c,b,a,fillStyle){
    ctx.save();
    ctx.fillStyle=fillStyle;
    ctx.beginPath();
    ctx.moveTo(c.x,c.y);
    ctx.lineTo(b.x,b.y);
    ctx.lineTo(a.x,a.y);
    ctx.closePath();
    ctx.fill();
    ctx.restore();
}

/*----------------------------------------------------------
函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
少年应有鸿鹄志，应骑骏马踏平川。

PS：米字旗画法请见
https://jingyan.baidu.com/album/46650658c93d6cf548e5f877.html
--------------------------------------------------------------*/
//-->
</script>

END
