Android 图形库体系回顾
canvas和skia是Android图形库体系中的一部分，硬件渲染才会通过HWUI使用skia，对于图形库，我们把握框架即可
1、应用程序调用什么接口进行绘图？
在Android应用程序中是通过Canvas API来绘制UI元素的。在硬件加速渲染环境中,这些Canvas API调用最终会转化为OpenGL API调用(转化过程对应用程序来说是透明的)。由于OpenGL API调用要求发生在Open GL环境中,因此在每当有新的Activity窗口启动时,系统都会为其初始化好OpenGL环境。2、canvas
1）canva是java层的一个绘图工具（提供java应用层的绘图接口 - 矩形、三角形），native层实现是skia；
2）Android官方定义canva：The Canvas class holds the draw calls，是一个将"图像数据"写入Bitmap中的一个工具集；
3）canva和Skia支撑着整个Android的上层视觉呈现；
3、2D图形引擎库-skia
1）资料快车
注意skia的资料相对匮乏！
skia的学习与研究
https://zhuanlan.zhihu.com/p/27494299049
深入理解Flutter的图形图像绘制原理------图形库skia剖析
https://mp.weixin.qq.com/s/NwW4SKe1uFYkPh94pAsprA
Skia 2D引擎开发知识分享：
https://blog.csdn.net/liulun/article/details/145071567
Skia编译及实践：
https://segmentfault.com/a/1190000044507663#item-2-1
Google官网： https://code.google.com/p/skia
2）概况
Skia 是一个跨平台的 2D 图形渲染库（百万代码行级别），由 Google 开发并维护，在 Android 系统中，Skia 是底层图形渲染的核心引擎，
SKia - 需要用到GPU? 可选用硬件GPU 或 软件CPU方式处理
Skia 提供以下核心功能：
Skia 提供统一的图形 API，屏蔽底层硬件差异
动画实现(animator目录)、图片界面、文件绘制、支持多种特效(effects目录)
1. 2D 图形绘制
- 几何图形：矩形、圆形、路径、文本等
- 图像处理：解码、编码、缩放、旋转等
- 效果处理：模糊、阴影、渐变、滤镜等
2. 渲染后端支持 - Skia 通过 EGL/Vulkan 等标准接口与底层驱动交互
- **软件渲染**：使用 CPU 进行像素级绘制（`SkBitmapDevice`）
- **硬件加速**：使用 GPU 进行加速渲染（`GrDirectContext`）
- OpenGL ES 后端（`GrGLGpu`）
- Vulkan 后端（`GrVkGpu`）
3. 图像编解码
- 支持多种图像格式：JPEG、PNG、WebP、BMP、ICO 等
- 提供 `SkCodec` 接口进行图像解码
4. 文本渲染
- 字体管理（`SkFontMgr`）
- 文本布局和渲染

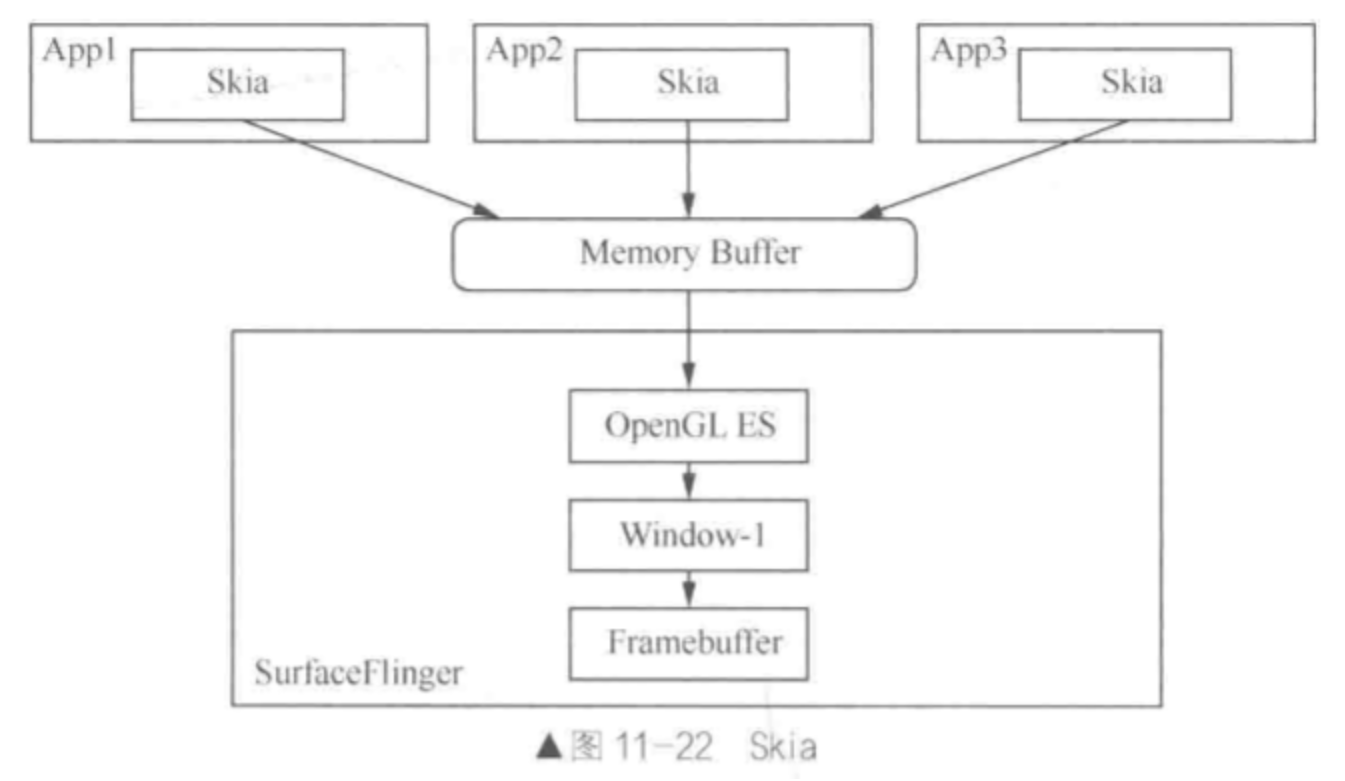

- 支持复杂文本效果3）Android4.0 - skia框架

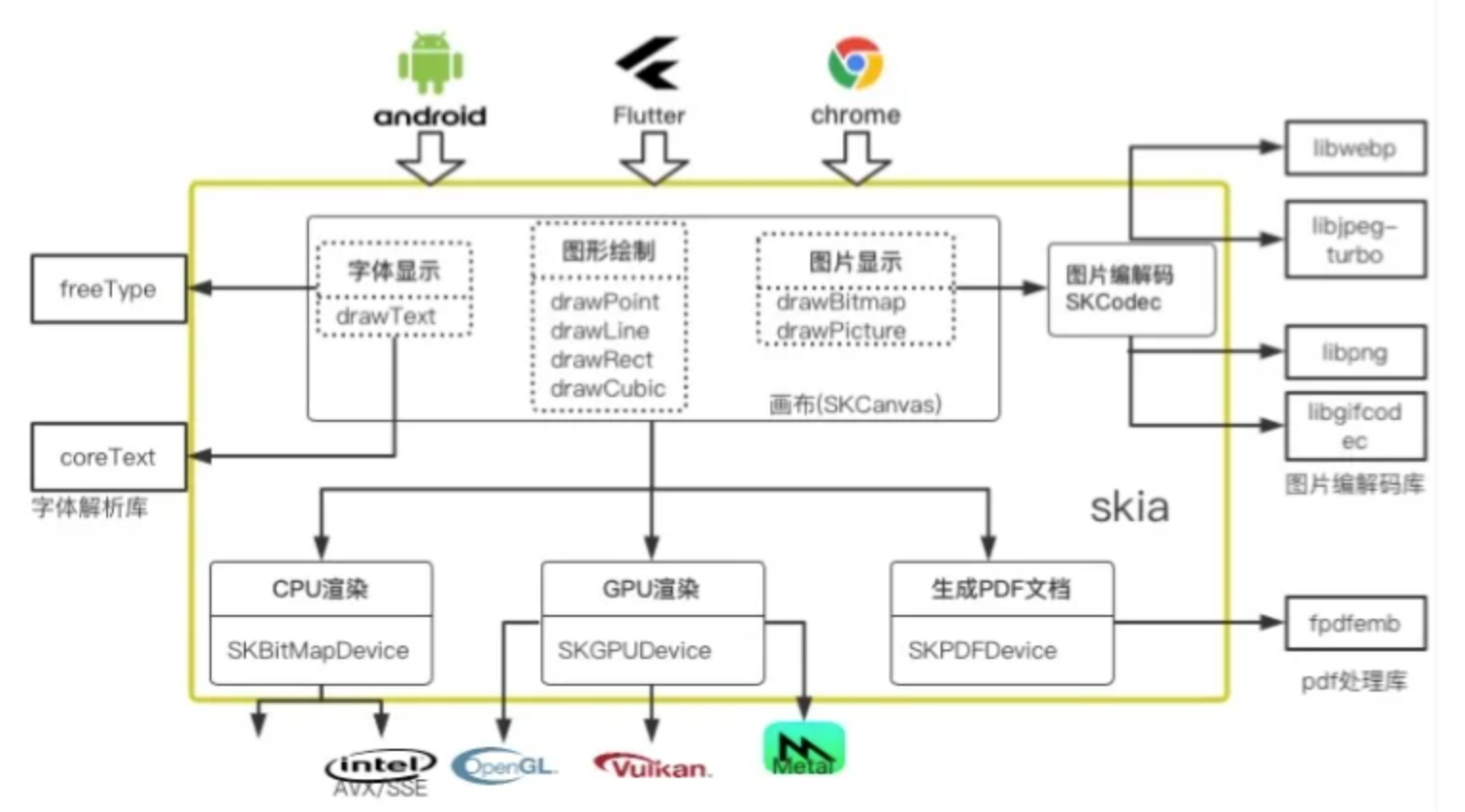

4）Skia外部组件依赖
1、最新架构中SKGPUDevice被替换为GrDirectContext方式；
5）Skia 软件层次分析
1、Skia在结构上大致分为三层：画步层，渲染设备层和封装适配层
6）SKia图形库架构分析
1.缩略词
GrGpu -Graphics GPU
GrGL - Graphics OpenGL
GrContext - Graphics Context
2.Skia的基础组件：
- `SkCanvas` - 绘制画布
- `SkPaint` - 画笔
- `SkPath` - 路径
- `SkImage` - 图像
- `SkShader` - 着色器
3.示例程序
1）一个简单的使用skia例子
/android/external/skia/example/HelloWorld.cpp
2）CPU/GPU方式skia编程例子
Skia编译及实践：
https://segmentfault.com/a/1190000044507663#item-2-1
4.源码目录结构
external/skia/
├── include/ # 公共头文件
│ ├── core/ # 核心 API (SkCanvas, SkSurface, SkPaint 等)
│ ├── gpu/ # GPU 相关 API (GrDirectContext, GrGpu 等)
│ ├── effects/ # 效果 API (模糊、渐变等)
│ └── android/ # Android 特定接口
├── src/ # 源代码
│ ├── core/ # 核心实现
│ │ ├── SkCanvas.cpp //定义了SKCanvas类，它是所有图形渲染操作的基础
│ │ ├── SkSurface.cpp
│ │ ├── SkBitmapDevice.cpp # 软件渲染设备
│ │ └── SkDraw.cpp # 底层绘制引擎
│ ├── gpu/ # GPU 后端实现
│ │ ├── GrDirectContext.cpp //定义了GrDirectContext类，它是Skia的GPU渲染上下文
│ │ ├── gl/ # OpenGL ES 后端
│ │ │ ├── GrGLGpu.cpp
│ │ │ └── GrGLInterface.cpp
│ │ └── vk/ # Vulkan 后端
│ │ └── GrVkGpu.cpp
│ ├── codec/ # 图像编解码
│ └── effects/ # 效果实现
│ └── fronts/ # 文字渲染
│ └── image/ # 图像处理
│ └── pdf/ # 支持图形渲染为PDF文档，渲染结果不是输出到显示器的画面，而是输出为pdf文件。
│ └── svg/ # Scalable Vector Graphics，可缩放矢量图形渲染
| └── tools/skiatest.cpp //包含了一系列Skia测试用例，可以用于验证Skia的功能。
└── Android.bp # Android 构建文件
5. 核心类关系
SkCanvas (绘制接口)
↓
SkBaseDevice (设备基类)
├── SkBitmapDevice (软件渲染设备)
└── GrBaseDevice (GPU 设备基类)
└── GrSurfaceDrawContext (GPU 渲染设备)
SkSurface (渲染表面)
├── SkSurface_Raster (软件渲染表面)
└── SkSurface_Gpu (GPU 渲染表面)
GrDirectContext (GPU 上下文)
↓
GrGpu (GPU 抽象基类)
├── GrGLGpu (OpenGL ES 后端)
├── GrVkGpu (Vulkan 后端)
└── GrMtlGpu (Metal 后端)
6.skia在Android GUI 架构层次
┌─────────────────────────────────────────────────────────┐
│ 应用层 (Application) │
│ - View.onDraw(Canvas) │
│ - Canvas.drawRect(), drawText() 等 │
└─────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────┐
│ Android Framework 层 │
│ - Canvas.java (Java API) │
│ - ThreadedRenderer.java │
│ - HardwareRenderer.java │
└─────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────┐
│ HWUI 层 (Hardware UI) │
│ - SkiaCanvas (Skia 的薄包装层) │
│ - RecordingCanvas (硬件加速记录) │
│ - RenderProxy, CanvasContext │
│ - DisplayList, RenderNode │
└─────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────┐
│ Skia 层 (本文档分析) │
│ - SkCanvas (绘制接口) │
│ - SkSurface (渲染表面) │
│ - SkBitmapDevice (软件渲染) │
│ - GrDirectContext (GPU 上下文) │
│ - GrGLGpu / GrVkGpu (GPU 后端) │
└─────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────┐
│ 图形驱动层 │
│ - EGL (OpenGL ES 接口层) │
│ - Vulkan (Vulkan API) │
│ - Mesa / Panfrost (GPU 驱动) │
└─────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────┐
│ 内核层 (Kernel) │
│ - DRM/KMS (Direct Rendering Manager) │
│ - GPU 硬件 │
└─────────────────────────────────────────────────────────┘
7.对外提供的核心API接口
1）SkCanvas - 绘制接口
1、头文件include/core/SkCanvas.h`
- 提供所有绘制操作：`drawRect()`, `drawText()`, `drawPath()`, `drawImage()` 等
- 管理绘制状态：变换矩阵、裁剪区域、Paint 属性
- 支持图层操作：`save()`, `restore()`, `saveLayer()`
2、SkCanvas类
class SkCanvas {
public:
// 绘制操作
void drawRect(const SkRect& r, const SkPaint& paint);
void drawText(const void* text, size_t byteLength, SkScalar x, SkScalar y, const SkFont& font, const SkPaint& paint);
void drawPath(const SkPath& path, const SkPaint& paint);
void drawImage(sk_sp<const SkImage> image, SkScalar x, SkScalar y, const SkSamplingOptions&, const SkPaint* paint);
// 状态管理
int save();
void restore();
void restoreToCount(int count);
// 变换和裁剪
void translate(SkScalar dx, SkScalar dy);
void scale(SkScalar sx, SkScalar sy);
void rotate(SkScalar degrees);
void clipRect(const SkRect& rect, SkClipOp op, bool doAntiAlias);
};
2）SkSurface - 渲染表面
1、头文件include/core/SkSurface.h
- 创建和管理渲染表面（CPU 内存或 GPU 纹理）
- 提供 `getCanvas()` 获取绘制接口
- 支持离屏渲染和屏幕渲染
2、SkSurface类
class SkSurface {
public:
// 创建软件渲染表面
static sk_sp<SkSurface> MakeRaster(const SkImageInfo& imageInfo, size_t rowBytes, const SkSurfaceProps* props);
static sk_sp<SkSurface> MakeRasterDirect(const SkImageInfo& imageInfo, void* pixels, size_t rowBytes, const SkSurfaceProps* props);
// 创建 GPU 渲染表面
static sk_sp<SkSurface> MakeRenderTarget(GrRecordingContext* context, SkBudgeted budgeted, const SkImageInfo& imageInfo, int sampleCount, GrSurfaceOrigin origin, const SkSurfaceProps* props, bool shouldCreateWithMips);
// 获取绘制接口
SkCanvas* getCanvas();
// 图像操作
sk_sp<SkImage> makeImageSnapshot();
bool readPixels(const SkPixmap& pm, int srcX, int srcY);
};
3） GrDirectContext - GPU 上下文
1、头文件：include/gpu/GrDirectContext.h`
功能
- 管理 GPU 资源和上下文
- 提供 GPU 加速的渲染能力
- 支持 OpenGL ES、Vulkan、Metal 等后端
2、GrDirectContext类
class GrDirectContext : public GrRecordingContext {
public:
// 创建 OpenGL ES 上下文
static sk_sp<GrDirectContext> MakeGL(sk_sp<const GrGLInterface> glInterface, const GrContextOptions& options);
// 创建 Vulkan 上下文
static sk_sp<GrDirectContext> MakeVulkan(const GrVkBackendContext& backendContext, const GrContextOptions& options);
// 资源管理
void flush();
void submit(bool syncCpu);
void resetGLTextureBindings();
// 查询能力
const GrCaps* caps() const;
};
4）SkImage - 图像接口
1、头文件include/core/SkImage.h`
2、功能
- 表示图像数据（位图、纹理、编码图像等）
- 支持图像变换、缩放、裁剪
- 支持从文件、内存、GPU 纹理创建图像
5）SkPaint - 绘制属性
1、头文件：include/core/SkPaint.h
2、功能
- 定义绘制属性：颜色、样式、字体、效果等
- 支持各种绘制效果：模糊、阴影、渐变、滤镜等7）使用skia
当使用软件渲染时应用程序可以直接调用skia的API，使用硬件GPU渲染时一般借助hwui方便地使用skia
- 软件绘制：`SkiaCanvas` 包装 `SkCanvas(bitmap)` → `SkBitmapDevice`
- 硬件加速：`SkiaPipeline` 使用 `GrDirectContext` → `GrGLGpu` / `GrVkGpu`
这里介绍硬件渲染
1）HWUI (Hardware UI)
frameworks/base/libs/hwui/
1、View System使用HWUI
1）Android Framework Canvas API
frameworks/base/core/java/android/graphics/Canvas.java`
- Java 层通过JNI调用HWUI的SkiaCanvas
- 最终调用Skia的SkCanvas API
流程图
Canvas.java.drawRect()
↓ [JNI]
android_graphics_Canvas.cpp::drawRect()
↓
SkiaCanvas::drawRect()
↓
SkCanvas::drawRect()
2、HWUI创建SKCanvas
- SkiaCanvas：直接使用 `SkCanvas` 进行绘制
frameworks/base/libs/hwui/SkiaCanvas.cpp
Canvas* Canvas::create_canvas(const SkBitmap& bitmap) {
return new SkiaCanvas(bitmap);
}
3、使用GrDirectContext进行 GPU 加速渲染
// frameworks/base/libs/hwui/pipeline/skia/SkiaPipeline.cpp
// 创建 GPU 上下文和表面
sk_sp<GrDirectContext> context = GrDirectContext::MakeGL(...);
sk_sp<SkSurface> surface = SkSurface::MakeRenderTarget(context.get(), ...);
4.图形绘制接口
void SkiaCanvas::drawRect(float left, float top, float right, float bottom, const Paint& paint) {
mCanvas->drawRect({left, top, right, bottom}, p);
}8）调用流程示例
1、EGL 接口层
位置 ：系统库 libEGL.so
功能：
- 提供 OpenGL ES 与窗口系统的接口
- 管理渲染上下文（Context）
- 管理渲染表面（Surface）
Skia 使用方式：
// Skia 通过 EGL 创建 OpenGL ES 上下文
EGLDisplay display = eglGetDisplay(EGL_DEFAULT_DISPLAY);
EGLContext context = eglCreateContext(display, config, ...);
// 然后通过 GrGLInterface 封装 OpenGL ES 调用
2、软件绘制流程
View.onDraw(Canvas)
→ Canvas.java.drawRect()
→ SkiaCanvas::drawRect()
→ SkCanvas::drawRect()
→ SkBitmapDevice::drawRect()
→ SkDraw::drawRect()
→ CPU 内存操作3、硬件加速流程
View.onDraw(Canvas)
→ RecordingCanvas (记录命令)
→ DisplayList
→ RenderThread
→ SkiaPipeline::draw()
→ SkCanvas::drawRect() (GPU Surface)
→ GrDirectContext
→ GrGLGpu::drawRect()
→ OpenGL ES API
→ EGL
→ Mesa/Panfrost
→ GPU 硬件4、Android上使用canvas和skia
1.Canvas
/android/frameworks/base/graphics/java/android/graphics/Canvas.java
public class Canvas extends BaseCanvas {
Bitmap mBitmap;
DrawFilter mDrawFilter;
scale(float sx, float sy);
rotate(float degrees, float px, float py);
clipRect(float left, float top, float right, float bottom);
// ---------------- Draw Methods -------------------
drawArc();
drawCircle();
drawLine();
}
2.Canvas的创建
/android/frameworks/base/core/java/android/view/Surface.java
lockCanvas(Rect inOutDirty)
--nativeLockCanvas(mNativeObject, mCanvas, inOutDirty); //mCanvas = new CompatibleCanvas();
/android/frameworks/base/core/jni/android_view_Surface.cpp
----sp<Surface> surface(reinterpret_cast<Surface *>(nativeObject)); //C++层的Surface对象
----surface->lock(&buffer, dirtyRectPtr); //获得一个可用的buffer
----graphics::Canvas canvas(env, canvasObj);
----canvas.setBuffer(&buffer); //设置canvas的buffer
3.ANativeWindow_Buffer
/android/frameworks/native/libs/nativewindow/include/android/native_window.h
typedef struct ANativeWindow_Buffer {
int32_t width;
int32_t height;
int32_t stride;
int32_t format;
void* bits;
}ANativeWindow_Buffer;
4.drawCircle() -软件绘制
/android/frameworks/base/graphics/java/android/graphics/Canvas.java
drawCircle()
/android/frameworks/base/graphics/java/android/graphics/BaseCanvas.java
--super.drawCircle()
/android/external/skia/src/core/SkBitmapDevice.cpp
void SkBitmapDevice::drawRect(const SkRect& r, const SkPaint& paint) {
BDDraw(this).drawRect(r, paint);
}
5.drawCircle() - 硬件绘制
/android/frameworks/base/graphics/java/android/graphics/Canvas.java
drawCircle()
/android/frameworks/base/graphics/java/android/graphics/BaseCanvas.java
--super.drawCircle()
/android/frameworks/base/libs/hwui/jni/android_graphics_Canvas.cpp
----nDrawCircle()
------CanvasJNI::drawCircle()
--------get_canvas(canvasHandle)->drawCircle(cx, cy, radius, *paint);
/android/frameworks/base/libs/hwui/SkiaCanvas.cpp
----------mCanvas->drawCircle(x, y, radius, p) //最终陷入到skia中去5、HWUI介绍
1.Android HWUI 介绍:
https://zhuanlan.zhihu.com/p/1914686827882853373
6、HWUI (Hardware UI) 架构分析
1）HWUI 概述
1、HWUI (Hardware UI)是 Android的硬件加速渲染库，即使用GPU渲染，负责对接 Android Java层视图系统（View System）到 native的图形库，在android低版本上通过libhwui调用OpenGL api来渲染, Android P上libhwui 会调用skia,再调用GLES相关的API进行渲染。
2）核心功能
1）显示列表记录：将 View 的绘制命令记录为 DisplayList，再次渲染只更新DisplayList中的部分区域
2）渲染线程管理：在独立线程中执行 GPU 渲染，避免阻塞 UI 线程
3）Skia 集成：基于 Skia 图形库实现底层绘制

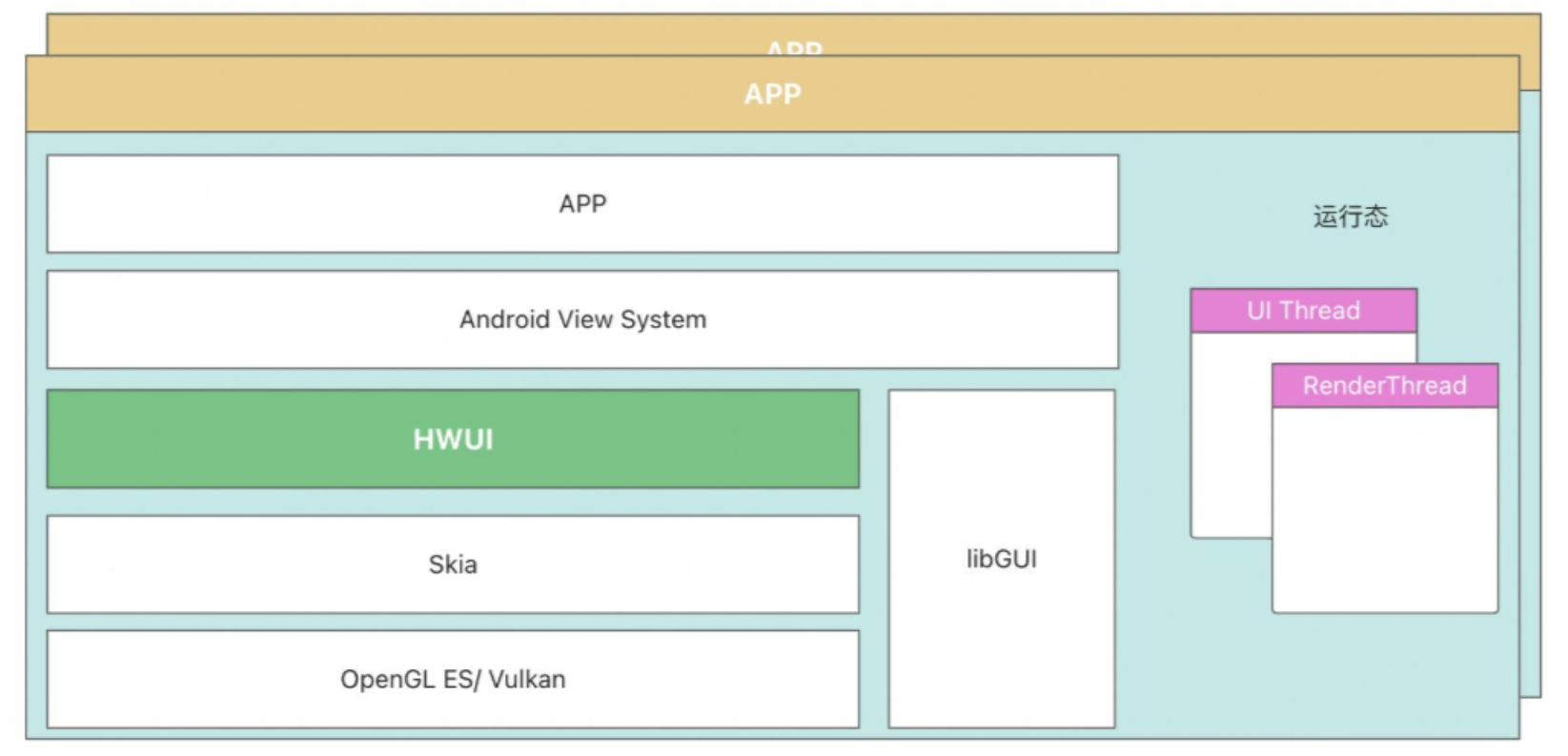

4）OpenGL/Vulkan 支持：支持 OpenGL ES 和 Vulkan 两种渲染后端3）在 Android GUI 架构中的位置

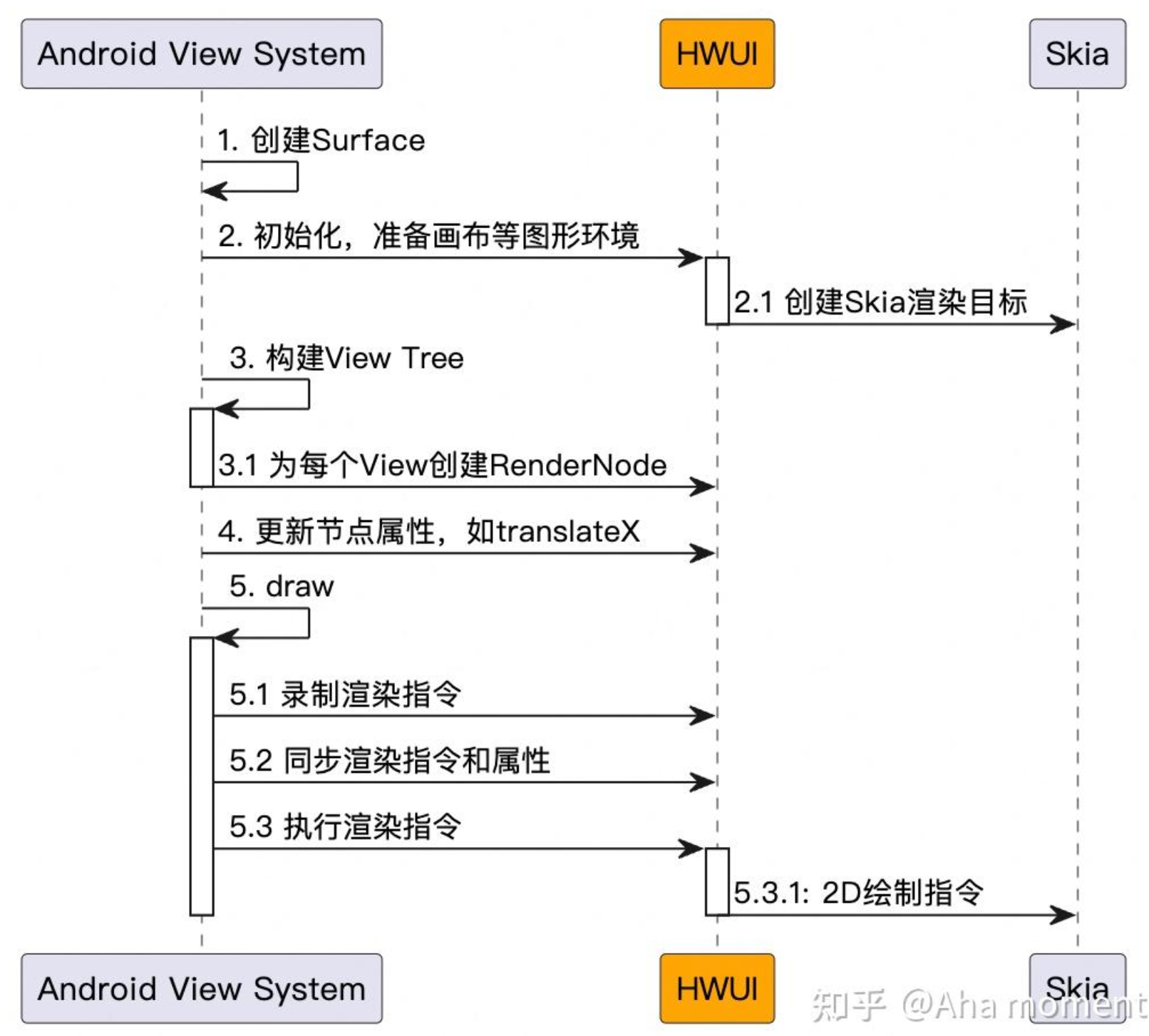

1、View体系到GPU的调用路径
┌─────────────────────────────────────────────────────────┐
│ 应用层 (Application) │
│ - Activity, Fragment, View │
└─────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────┐
│ View 系统层 (View System) │
│ - ViewRootImpl │
│ - ThreadedRenderer (Java) │
└─────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────┐
│ HWUI 层 (Hardware UI Library) ← 当前层级 │
│ - RenderNode, RecordingCanvas │
│ - RenderProxy, CanvasContext │
│ - SkiaPipeline │
└─────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────┐
│ Skia 图形库层 │
│ - SkCanvas, SkPaint, SkPath │
│ - Skia GPU Backend │
└─────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────┐
│ OpenGL ES / Vulkan 驱动层 │
│ - EGL / Vk │
│ - Mesa/Panfrost (开源驱动) │
└─────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────┐
│ GPU 硬件层 │
│ - Mali, Adreno, PowerVR 等 GPU │
└─────────────────────────────────────────────────────────┘
```
3.2 调用路径示例
应用代码
↓
View.onDraw(Canvas canvas)
↓
RecordingCanvas (记录绘制命令)
↓
RenderNode (存储 DisplayList)
↓
ViewRootImpl.performTraversals() - JAVA
↓
ThreadedRenderer.draw() - JAVA
↓ [JNI]
RenderProxy.syncAndDrawFrame() ← HWUI 入口
↓
CanvasContext.draw()
↓
SkiaPipeline.draw()
↓
SkCanvas (Skia)
↓
OpenGL-ES/Vulkan -mesa3D
↓
Panfrost (开源用户态驱动) - libdrm
↓
GPU driver - DRM/KMS (开源内核态驱动)
↓
GPU 硬件7、HWUI 核心组件分析
1）主要目录结构
hwui/
├── jni/ # JNI 接口层 - 同时也是对外接口层
│ ├── android_graphics_HardwareRenderer.cpp
│ ├── android_graphics_RenderNode.cpp
│ └── android_graphics_Canvas.cpp
│
├── renderthread/ # 渲染线程管理
│ ├── RenderProxy.cpp # UI 线程和渲染线程的代理
│ ├── RenderThread.cpp # 渲染线程主循环
│ ├── CanvasContext.cpp # 渲染上下文管理
│ └── DrawFrameTask.cpp # 绘制帧任务
│
├── pipeline/ # 渲染管线
│ └── skia/
│ ├── SkiaPipeline.cpp # Skia 渲染管线
│ ├── SkiaOpenGLPipeline.cpp # OpenGL 后端
│ └── SkiaVulkanPipeline.cpp # Vulkan 后端
│
├── RenderNode.cpp # 渲染节点（存储 DisplayList）
├── RecordingCanvas.cpp # 记录画布（记录绘制命令）
└── ...
```
2）核心类说明
2.1 RenderNode
- **功能**：存储视图的绘制命令和属性
- **位置**：`RenderNode.h/cpp`
- **作用**：
- 存储 DisplayList（显示列表）
- 存储 RenderProperties（渲染属性：变换、裁剪等）
- 支持硬件层（Hardware Layer）
2.2 RecordingCanvas
- **功能**：记录绘制命令到 DisplayList
- **位置**：`RecordingCanvas.h/cpp`
- **作用**：
- 将 View.onDraw() 中的绘制命令记录为 DisplayList
- 不立即执行绘制，而是记录命令序列
2.3 RenderProxy
- **功能**：UI 线程和渲染线程之间的代理
- **位置**：`renderthread/RenderProxy.h/cpp`
- **作用**：
- 管理线程间通信
- 同步 UI 线程和渲染线程
- 提交绘制任务到渲染线程
2.4 CanvasContext
- **功能**：管理渲染上下文和 EGL/Vulkan
- **位置**：`renderthread/CanvasContext.h/cpp`
- **作用**：
- 管理 EGL 上下文或 Vulkan 设备
- 管理渲染表面（Surface）
- 执行实际的绘制操作
2.5 SkiaPipeline
- **功能**：基于 Skia 的渲染管线实现
- **位置**：`pipeline/skia/SkiaPipeline.h/cpp`
- **作用**：
- 将 DisplayList 转换为 Skia 绘制命令
- 调用 Skia API 进行绘制
- 支持 OpenGL 和 Vulkan 两种后端
3）HWUI 工作流程
完整渲染流程
1. UI 线程：View.onDraw(Canvas)
└─> RecordingCanvas 记录绘制命令
└─> 存储到 RenderNode 的 DisplayList
2. UI 线程：ViewRootImpl.performTraversals()
└─> ThreadedRenderer.draw()
└─> updateRootDisplayList() 更新所有 View 的 DisplayList
└─> syncAndDrawFrame() [JNI 调用]
3. JNI 层：android_graphics_HardwareRenderer.cpp
└─> RenderProxy.syncAndDrawFrame()
└─> 提交 DrawFrameTask 到渲染线程
4. 渲染线程：RenderThread
└─> DrawFrameTask.run()
└─> CanvasContext.draw()
└─> SkiaPipeline.draw()
└─> 遍历 RenderNode 树
└─> 执行 DisplayList 中的绘制命令
└─> 调用 Skia API
5. Skia 层
└─> SkCanvas 绘制操作
└─> Skia GPU Backend
└─> 生成 OpenGL/Vulkan 命令
6. 驱动层
└─> OpenGL ES / Vulkan API
└─> EGL / Vulkan 驱动
└─> Mesa/Panfrost
└─> GPU 硬件执行8、典型的硬件渲染过程
