【开源】基于51单片机的简易智能楼道照明设计

项目说明

该设计是一个简易的基于51单片机的智能楼道照明设计，功能说明：

按键按下在自动和手动模式中切换。
自动模式下，检测到人体，并且当前光照阈值低于设定阈值，灯点亮，如果检测不到人体，楼道灯熄灭。
手动模式下，按键可以直接选择点亮灯还是关闭灯。

设计环境

仿真软件版本：Proteus8.9

下载链接：

链接:https://pan.baidu.com/s/1kkgFmRBlh268m_ESl83weg 提取码:9bde 复制这段内容后打开百度网盘手机App，操作更方便哦

工程下载

代码和仿真放在了CSDN的下载里，并未设置积分，应该可以直接下载。只想加点下载量，好像有下载量才能升级。
下载链接

如果下载开始收积分了，可以关注微信公众号少年潜行 ，回复关键字A001楼道照明 ，获取网盘链接。不会有付钱解压

📖 欢迎交流如果代码对你有帮助，希望可以帮我点个赞👍和收藏

硬件设计

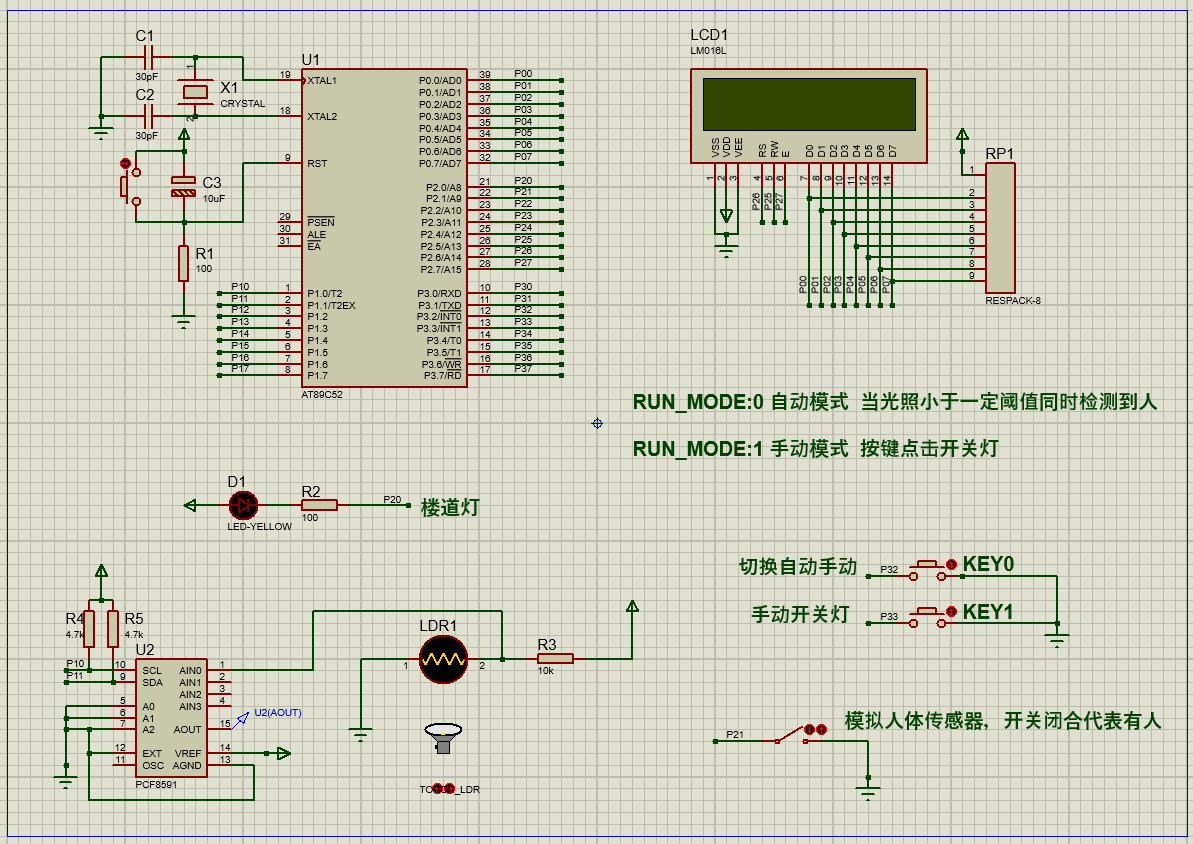

电路使用LCD1602来显示当前的执行状态，使用光敏电阻和普通电阻分压，然后使用PCF8591读取ADC的电压值，使用I2C通信获取和控制PCF8591。按键0用来切换现在是自动模式还是手动模式，按键1用来在手动模式下开关灯。使用一个SWITCH开关模拟人体传感器。

软件设计

软件的整体设计思路是采用一个5MS定时器来做控制和信号读取的任务，包含按键扫描，根据按键值控制当前的状态，以及ADC的读取，根据ADC值和人体传感器的值确定当前开关灯的状态，在While循环中不断地刷新显示屏的值。

c 复制代码

#include "main.h"
#include "delay.h"
#include "i2c.h"
#include "pcf8591.h"
#include "LCD1602.h"
#include "key.h"

// 变量定义
sbit LED = P2^0;          // 楼道灯
sbit MAN = P2^1;          // 人体红外传感器 有人的时候信号为0
uint8_t  key_value = 0;   // 按键按下的值
uint8_t  adcx      = 0;   // 当前的ADC检测到的值
uint8_t  run_mode  = 0;   // 运行模式 0 ：自动模式  1：手动模式

// 函数声明
void Timer0_Init(void);		//5毫秒@11.0592MHz

void main()
{
	IIC_init();
	LcdInit();
	Timer0_Init();

	EA = 1;                 //打开所有中断

	while(1)
	{
		LcdShowStr(0,0,"RUN Mode:");
		LcdShowNumInt(9,0,run_mode,1,0);
		delay_ms(5);
	}
}

// 5ms定时器中断，5MS执行一次
void Timer0Routine(void) interrupt 1
{
	static int count = 0;
	// 5ms 定时值重置
	TL0 = 0x00;				//设置定时初始值
	TH0 = 0xEE;				//设置定时初始值

	// 按键扫描并获得值
	key_value = KeyScan();
	// 按键0按下切换工作模式
	if(key_value == KEY0_PRES)
	{
		if(run_mode == 0) // 假如是自动模式，就切换到手动模式
			run_mode = 1;
		else if(run_mode == 1) // 假如是手动模式，就切换到自动模式
			run_mode = 0;
	}
	// 按键1按下，如果在手动模式就开关灯
	else if(key_value == KEY1_PRES)
	{
		if(run_mode == 1)
		{
			LED = !LED;
		}
	}
	// 如果在自动模式，读取光敏电阻分压的值，然后根据读到得阈值和是否检测到人开关灯
	if(run_mode == 0)
	{
		// 读取光敏电阻和电阻分压值
		adcx = pcf_analog_read(0);
		if(adcx > 128 && MAN == 0)
			LED = 0;
		else
			LED = 1;
	}
}


void Timer0_Init(void)		//5毫秒@11.0592MHz
{
	TMOD &= 0xF0;			//设置定时器模式
	TMOD |= 0x01;			//设置定时器模式
	TL0 = 0x00;				//设置定时初始值
	TH0 = 0xEE;				//设置定时初始值
	TF0 = 0;				//清除TF0标志
	TR0 = 1;				//定时器0开始计时
	ET0 = 1;                //打开定时器中断
}

调试效果

1、自动模式下，检测到人和光照强度大于一定值。

2、自动模式下，检测到人和光照强度小于一定值。

3、手动模式下，按键控制开关，人体不起作用
