在电脑主板，或者很多板卡上，都会有风扇接口，一般是4P，分别包含GND,VCC,PWM,TACH(转速)。
**VCC：**根据风扇规格提供相应电压，一般是12V，加上储能滤波电容。
**GND：**电流回路。
**PWM：**一般连接MCU或者EC或者BMC的PWM 引脚，通过MOS进行隔离，输出跟转速相关的频率信号。
**TACH：**风扇转速反馈信号，通过BAT54C达到稳压保护作用。
另外，对外接口电源建议串联保险丝，分布式电源负载建议添加磁珠隔离干扰。

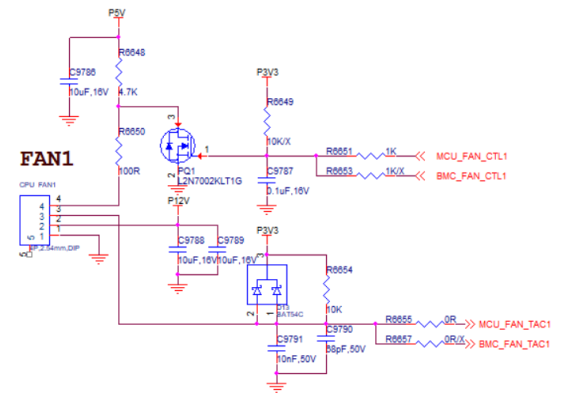

参考图：
PWM 调速（4 针风扇，主流）
- 原理 ：主板输出25kHz 左右 固定频率、可变占空比的方波，控制风扇内部驱动 IC，实现无级调速。
- 占空比与转速：占空比↑ → 高电平时间↑ → 有效供电时间↑ → 转速↑。
- 优势：调速平滑、低噪、效率高、支持转速反馈（TACH）。
PCB 设计要点
- 电源路径 ：+12V、GND 走宽线 （≥20mil），就近放置滤波电容（10μF 电解 + 0.1μF 陶瓷）。
- PWM/TACH 走线 ：走短线 、远离干扰源（CPU、内存、时钟），必要时包地。
- MOS 布局：栅极电阻靠近 MOS 栅极，减小寄生电感。
- 散热：MOS 管下方铺铜，提升散热。
- ESD 保护 ：PWM/TACH 引脚加TVS 管 （如 SMF05C）或压敏电阻。
保护电路设计（必加）
- 过流保护 ：风扇电源串自恢复保险丝（PolySwitch，如 0.5A--1A）。
- 过压 / 反接保护 ：+12V 串肖特基二极管 （防反接），并联TVS 管（15V）。
- 过热保护：MOS 管附近加 NTC，超温关断 PWM。
- 堵转保护：TACH 无脉冲超过设定时间，关断 PWM 并报警。
软件控制逻辑（BIOS/EC）
- 温控曲线：定义温度区间与对应 PWM 占空比（如 40℃→30%，70℃→100%）。
- PID 调节：闭环控制，减小温度波动。
- 启停策略：低温下停转（0% 占空比），超阈值启动。
- 故障处理：TACH 异常、过流、过温时触发告警或降频。
常见问题与解决
- 风扇不转 / 抖动：检查 PWM 频率（25kHz±5kHz）、占空比下限（≥10% 防堵转）、驱动电路是否正常。
- 转速不准：校准 TACH 上拉电阻、计数频率，排除干扰。
- 噪音大：优化 PWM 频率（避开人耳敏感区）、降低低占空比抖动。
- 发热：选用低 Rds (on) MOS、优化 PCB 散热。
什么是PID调节？
PID = 比例 + 积分 + 微分 它是一种自动闭环控制算法 ，用来：让系统快速、平稳、不超调、不震荡地到达目标值。
在主板风扇调速里：
- 目标值：你想要的温度（比如 50℃）
- 输出值：风扇 PWM 占空比
- PID ：自动算 PWM，让温度稳稳停在目标
1. P（Proportional）比例
- 误差越大，输出越强
- 温度差得越多 → 风扇转得越快
- 缺点：永远到不了目标，会剩一点静差
2. I（Integral）积分
- 把过去的误差累加，慢慢补输出
- 用来消除静差，让温度真正达到目标
- 太强会超调、震荡
3. D（Derivative）微分
- 看误差变化快慢，提前刹车
- 温度突然飙升 → 提前加大风扇
- 温度开始下降 → 提前减小风扇
- 作用：防超调、让曲线更平滑
用风扇调速一句话总结
P：现在差多少，我就转多快 I：过去差了多久，我慢慢补上 D：温度变化快不快，我提前反应
三者一起 = 风扇转速平滑、温度稳定、不忽快忽慢。
