第二章、Isaaclab强化学习包装器(1)

0 前言

官方文档：https://isaac-sim.github.io/IsaacLab/main/source/api/lab_rl/isaaclab_rl.html#module-isaaclab_rl.rl_games
第十二讲、Isaaclab中使用RL对智能体进行训练

本节将详细介绍RL-Games Wrapper包装器。

运行该程序：

进入安装 isaac lab 时创建的conda虚拟环境
在该环境下进入 isaac sim文件夹中运行source setup_conda_env.sh

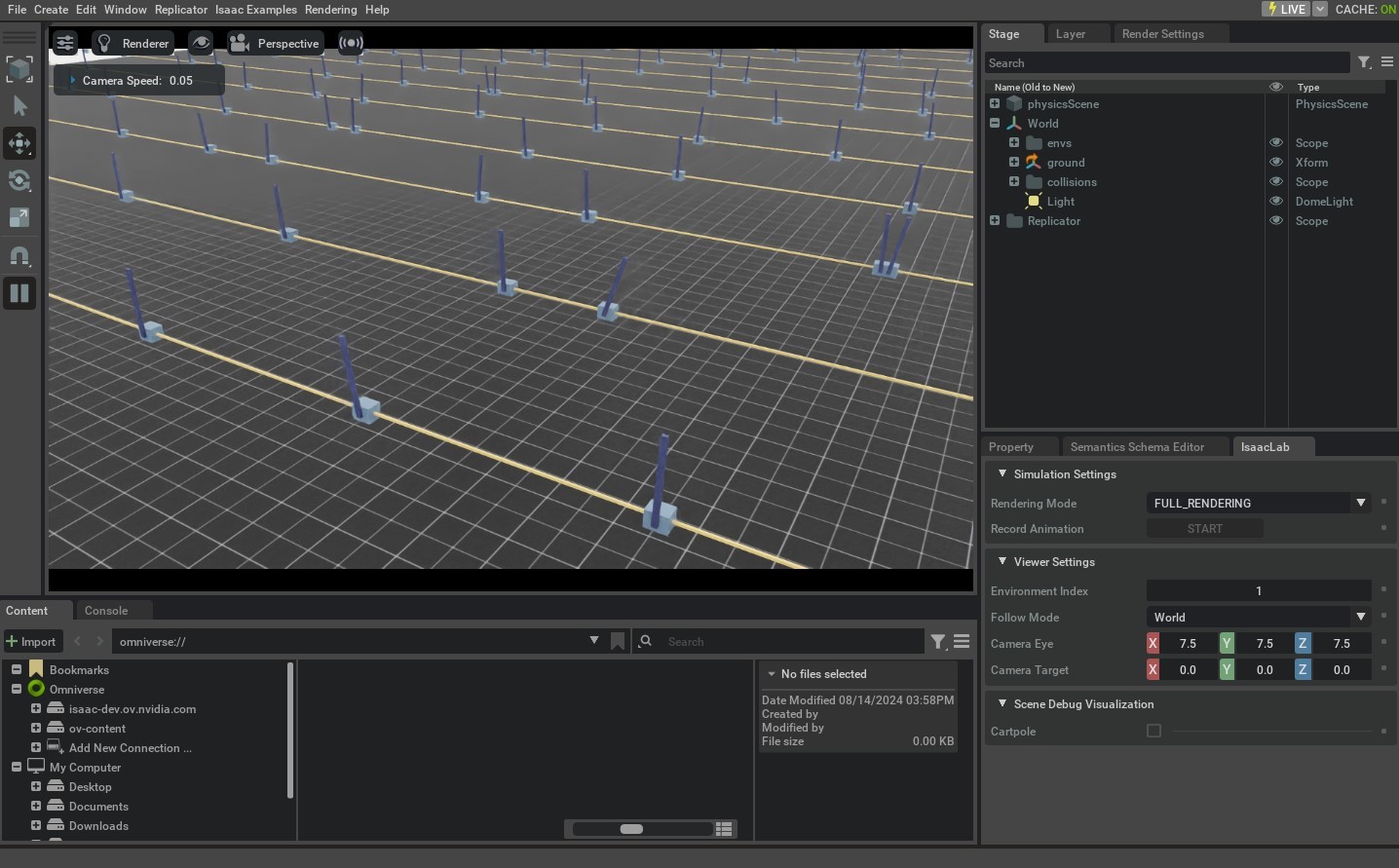

终端中输入./isaaclab.sh -p scripts/reinforcement_learning/rl_games/train.py --task=Isaac-Cartpole-Direct-v0运行你的代码，进行训练。

1 gym注册环境

python 复制代码

import gymnasium as gym  # 导入Gymnasium库

# 在Gymnasium中注册名为"Isaac-Cartpole-Direct-v0"的自定义环境
gym.register(
    # 环境ID：唯一标识符，遵循Gym命名规范（通常包含版本号v0）
    id="Isaac-Cartpole-Direct-v0",

    # entry_point：指定环境类的入口位置
    # f"{__name__} 表示当前模块（文件），cartpole_env是模块内的类定义文件
    entry_point=f"{__name__}.cartpole_env:CartpoleEnv",

    # 禁用Gym内置的环境检查器（适用于特殊环境或加速初始化）
    disable_env_checker=True,

    # 传递给环境构造函数的额外参数（字典形式）
    kwargs={
        # 环境配置类的导入路径（指向CartpoleEnvCfg类）
        "env_cfg_entry_point": f"{__name__}.cartpole_env:CartpoleEnvCfg",

        # RL Games库的PPO算法配置文件路径（YAML格式）
        # agents是包含配置文件的子模块，rl_games_ppo_cfg.yaml是配置文件
        "rl_games_cfg_entry_point": f"{agents.__name__}:rl_games_ppo_cfg.yaml",

        # RSL-RL库的PPO算法配置类路径
        # rsl_rl_ppo_cfg是模块，CartpolePPORunnerCfg是配置类
        "rsl_rl_cfg_entry_point": f"{agents.__name__}.rsl_rl_ppo_cfg:CartpolePPORunnerCfg",

        # SKRL库的PPO算法配置文件路径（YAML格式）
        "skrl_cfg_entry_point": f"{agents.__name__}:skrl_ppo_cfg.yaml",

        # Stable Baselines3库的PPO算法配置文件路径
        "sb3_cfg_entry_point": f"{agents.__name__}:sb3_ppo_cfg.yaml",
    },
)

2 RL-Games Wrapper包装器

python 复制代码

# rl_games.common：rl-games 框架的核心模块，提供环境配置（env_configurations）和向量化环境（vecenv）的支持。
from rl_games.common import env_configurations, vecenv
# RlGamesGpuEnv 和 RlGamesVecEnvWrapper：自定义的 Isaac Lab 环境适配器，
# 用于将 Isaac Lab 的物理仿真环境封装成 rl-games 兼容的格式，并支持 GPU 加速。
from isaaclab_rl.rl_games import RlGamesGpuEnv, RlGamesVecEnvWrapper
from rl_games.torch_runner import Runner

# 配置参数
rl_device = "cuda:0"    # 指定强化学习训练使用的设备（GPU）
clip_obs = 10.0         # 观察值的裁剪范围（-10.0 到 10.0）
clip_actions = 1.0      # 动作值的裁剪范围（-1.0 到 1.0）

# 环境包装
env = RlGamesVecEnvWrapper(env, rl_device, clip_obs, clip_actions)
# 作用:将原始的 Isaac Lab 环境 env 封装为 rl-games 兼容的向量化环境，并实现以下功能：
# 1 设备分配: 将环境数据（观测、动作）移动到 rl_device 指定的设备（如 GPU）。
# 2 数值裁剪: 根据 clip_obs 和 clip_actions 对观测和动作进行截断。
# 3 接口适配: 将 Isaac Lab 的 API 转换为 rl-games 的 VecEnv 接口（例如 step(), reset() 方法）。

# 注册环境到 rl-games
# note: in agents configuration: environment name must be "rlgpu"
vecenv.register(
    "IsaacRlgWrapper", lambda config_name, num_actors, **kwargs: RlGamesGpuEnv(config_name, num_actors, **kwargs)
)
# vecenv.register:向 rl-games 注册一个名为 "IsaacRlgWrapper" 的向量化环境工厂函数。
# 当配置文件中指定环境类型为 "IsaacRlgWrapper" 时，rl-games 会调用此函数创建环境。
# RlGamesGpuEnv:实际创建环境的类，负责管理多智能体（num_actors 指定并行环境数量）和 GPU 数据交互

#关联环境配置
env_configurations.register("rlgpu", {"vecenv_type": "IsaacRlgWrapper", "env_creator": lambda **kwargs: env})
# env_configurations.register:将环境名称 "rlgpu" 绑定到具体的环境配置：
# 1 vecenv_type: 使用之前注册的 "IsaacRlgWrapper" 向量化环境类型。
# 2 env_creator: 环境创建函数直接返回已包装好的 env 对象。

# 创建 Runner 并启动训练
# 初始化 Runner
runner = Runner()
runner.load("config.yaml")  # 加载配置文件
# 启动训练
runner.reset()

我们以/IsaacLab/scripts/reinforcement_learning/rl_games/train.py为例来看

python 复制代码

# 配置参数
rl_device = agent_cfg["params"]["config"]["device"] # 指定强化学习训练使用的设备（GPU）
clip_obs = agent_cfg["params"]["env"].get("clip_observations", math.inf) # 观察值的裁剪范围
clip_actions = agent_cfg["params"]["env"].get("clip_actions", math.inf) # 动作值的裁剪范围
# 创建isaaclab的env环境
env = gym.make(args_cli.task, cfg=env_cfg, render_mode="rgb_array" if args_cli.video else None)
# 环境包装
env = RlGamesVecEnvWrapper(env, rl_device, clip_obs, clip_actions)
# 注册环境到 rl-games
vecenv.register(
        "IsaacRlgWrapper", lambda config_name, num_actors, **kwargs: RlGamesGpuEnv(config_name, num_actors, **kwargs)
    )
#关联环境配置
env_configurations.register("rlgpu", {"vecenv_type": "IsaacRlgWrapper", "env_creator": lambda **kwargs: env})
# 创建 Runner 并启动训练
runner = Runner(IsaacAlgoObserver())
runner.load(agent_cfg)

3 参数yaml文件

运行该程序：

进入安装 isaac lab 时创建的conda虚拟环境
在该环境下进入 isaac sim文件夹中运行source setup_conda_env.sh
终端中输入./isaaclab.sh -p scripts/reinforcement_learning/rl_games/train.py --task=Isaac-Cartpole-Direct-v0运行你的代码，训练模型。

将在/IsaacLab/scripts/reinforcement_learning/rl_games/logs/rl_games/cartpole_direct/你的训练时间/params文件夹下生成配置文件，我们主要关注agent.yaml文件。

在1 gym注册环境中有以行是"rl_games_cfg_entry_point": f"{agents.__name__}:rl_games_ppo_cfg.yaml",，我们关注/IsaacLab/source/isaaclab_tasks/isaaclab_tasks/direct/cartpole/agents/rl_games_ppo_cfg.yaml文件，我们会发现上述两个文件内容一样。

yaml 复制代码

params:
  seed: 42  # 随机种子，确保实验可重复性

  # 环境包装器参数
  env:
    clip_observations: 5.0  # 观测值裁剪范围（-5.0到5.0），防止数值过大
    clip_actions: 1.0       # 动作值裁剪范围（-1.0到1.0），适配执行器限制

  # 算法配置
  algo:
    name: a2c_continuous    # 使用连续动作空间的A2C算法（Advantage Actor-Critic）

  # 模型定义
  model:
    name: continuous_a2c_logstd  # 带对数标准差输出的连续动作A2C模型

  # 神经网络架构配置
  network:
    name: actor_critic      # 网络类型：Actor-Critic结构
    separate: False         # 策略网络和价值网络是否共享底层参数（False表示共享）
    space:
      continuous:          # 连续动作空间配置
        mu_activation: None  # 策略网络均值输出的激活函数（None表示线性输出）
        sigma_activation: None  # 策略网络标准差输出的激活函数
        mu_init:             # 均值权重初始化方法
          name: default      # 默认初始化（如Xavier/Glorot）
        sigma_init:          # 标准差权重初始化
          name: const_initializer  # 常数初始化
          val: 0              # 标准差初始值为0（需配合fixed_sigma=True）
        fixed_sigma: True     # 固定标准差（不学习，常用于确定性策略）

    mlp:                    # MLP全连接层配置
      units: [32, 32]       # 隐藏层神经元数量（2层，每层32个）
      activation: elu       # 激活函数为ELU（Exponential Linear Unit）
      d2rl: False           # 是否使用D2RL架构（深度堆叠MLP）
      initializer:          # 权重初始化
        name: default       # 默认初始化
      regularizer:          # 正则化
        name: None          # 无正则化

  load_checkpoint: False    # 是否加载预训练模型
  load_path: ''             # 预训练模型路径

  # 训练过程核心配置
  config:
    name: cartpole_direct   # 实验名称（自定义标识）
    env_name: rlgpu         # 环境名称（需与注册的名称一致）
    device: 'cuda:0'        # 训练设备（GPU 0）
    device_name: 'cuda:0'   # 同device，冗余参数
    multi_gpu: False        # 禁用多GPU训练
    ppo: True               # 是否启用PPO优化（与A2C混合配置可能存在问题）
    mixed_precision: False  # 禁用混合精度训练
    normalize_input: True   # 标准化观测输入（零均值单位方差）
    normalize_value: True   # 标准化价值函数目标
    num_actors: -1          # 并行环境数量（-1表示从脚本获取）
    reward_shaper:
      scale_value: 0.1      # 奖励缩放因子（缩小奖励值范围）
    normalize_advantage: True  # 标准化优势函数
    gamma: 0.99             # 折扣因子（长期回报衰减率）
    tau : 0.95              # GAE（Generalized Advantage Estimation）衰减因子
    learning_rate: 5e-4     # 初始学习率
    lr_schedule: adaptive   # 学习率调整策略（自适应调整）
    kl_threshold: 0.008     # KL散度阈值（用于PPO，触发早停）
    score_to_win: 20000     # 训练目标得分（停止条件）
    max_epochs: 150         # 最大训练周期数
    save_best_after: 50     # 50个epoch后开始保存最佳模型
    save_frequency: 25      # 每25个epoch保存一次
    grad_norm: 1.0          # 梯度裁剪阈值（防止梯度爆炸）
    entropy_coef: 0.0       # 熵奖励系数（鼓励探索，0表示禁用）
    truncate_grads: True    # 梯度截断（与grad_norm配合）
    e_clip: 0.2             # PPO的策略更新剪切范围（重要性采样剪切）
    horizon_length: 32      # 每个环境的步数（PPO中的时间步长度）
    minibatch_size: 32      # 小批量大小（每次梯度更新的样本数）
    mini_epochs: 8          # 每个大epoch中的小epoch数（PPO参数）
    critic_coef: 4          # 价值函数损失权重（平衡策略和价值损失）
    clip_value: True        # 是否剪切价值函数更新（PPO特性）
    seq_length: 4           # RNN序列长度（非RNN模型可忽略）
    bounds_loss_coef: 0.0001  # 动作边界约束损失系数（防止动作越界）

更具体的内容可以参考：https://github.com/Denys88/rl_games
