WebRTC 服务器之Janus架构分析

1. Webrtc三种类型通信架构

1.1 1 对 1 通信

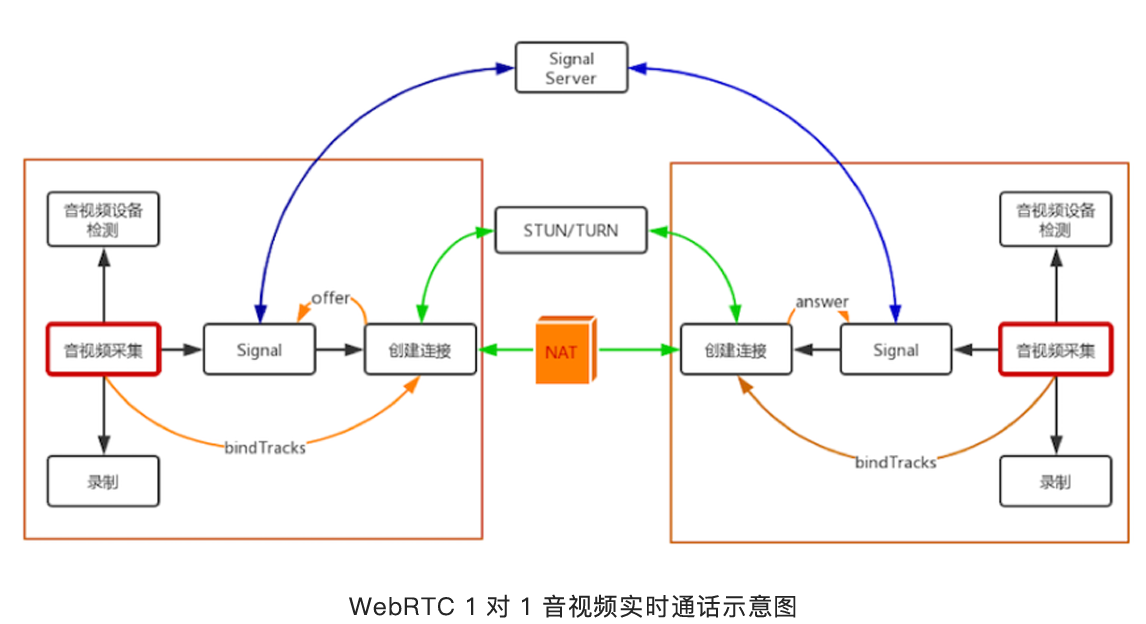

1 对 1 通信模型设计的主要⽬标是尽量让两个终端进⾏直联,这样即可以节省服务器的资源,⼜可以提⾼ ⾳视频的服务质量。WebRTC ⾸先尝试两个终端之间是否可以通过 P2P 直接进⾏通信,如果⽆法直接通信 的话,则会通过 STUN/TURN 服务器进⾏中转,如下图:

1.2 多对多通信

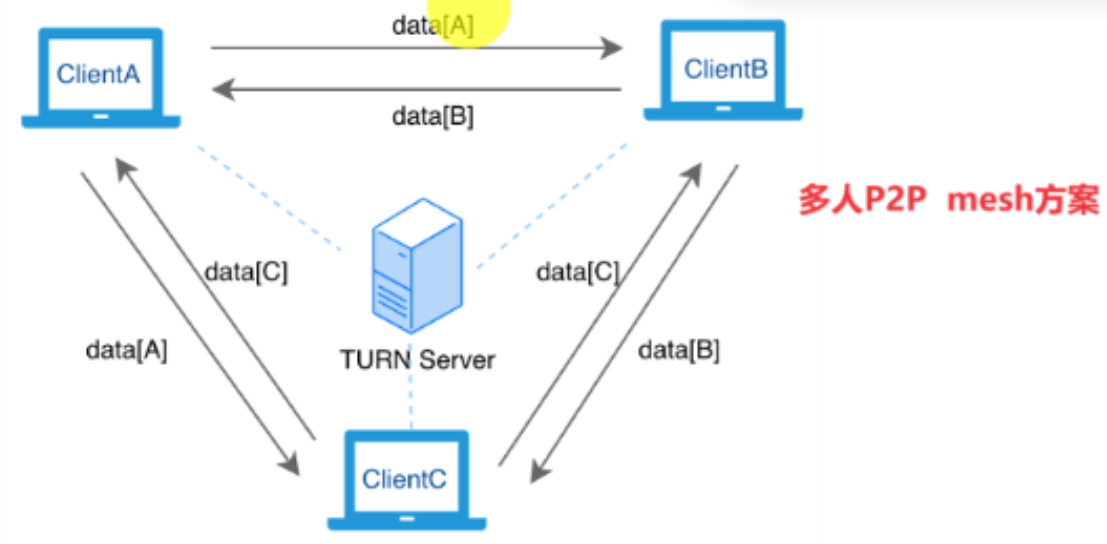

Mesh 架构:适合刚学习 WebRTC 的场景,简单易实现,但实际应用中因上行带宽占用大、线性资源占用等问题,超过 4 人时问题明显,几乎无人在真实场景中使用。

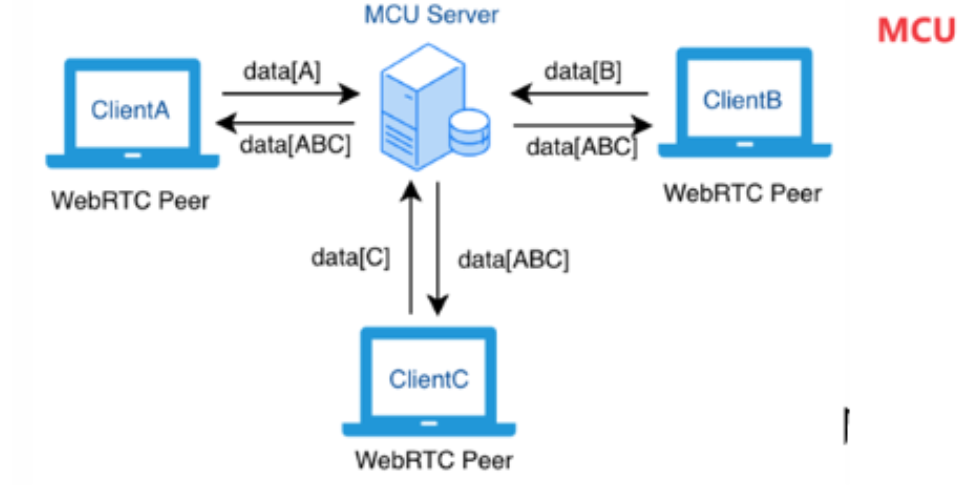

MCU 架构:硬件 MCU 曾在视频会议广泛应用,技术成熟,但价格昂贵,且随着互联网发展逐步被淘汰;软 MCU 如 FreeSWITCH 虽存在,但因 CPU 消耗大,真正使用者不多。

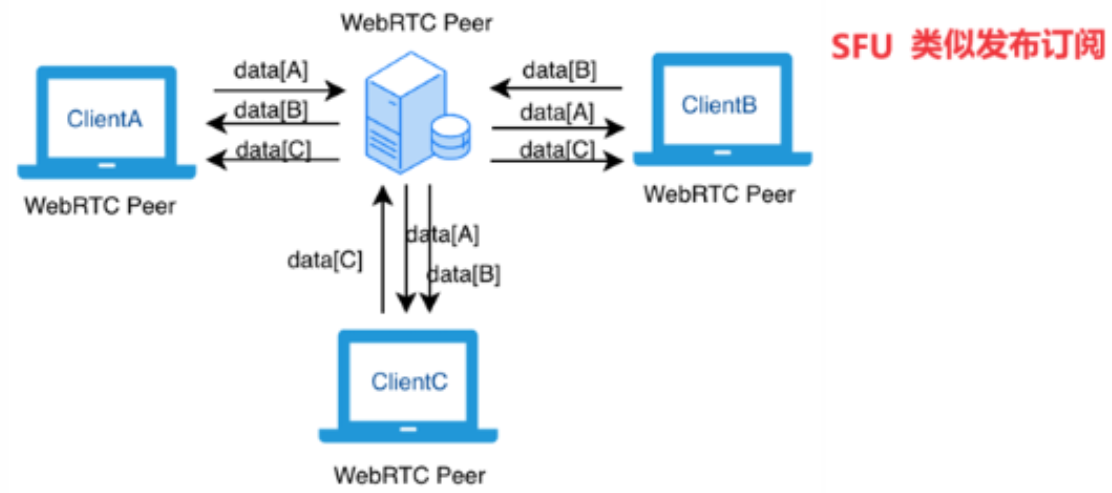

SFU 架构 :近年来流行,是 WebRTC 多方通信媒体服务器的主流架构,具有高灵活性和高性能,配合 Simulcast 或 SVC 模式可更好地适应不同网络和终端,被多数公司采用。

Janus的多方视频通话使用VideoRoom插件,采用SFU架构。

mesh(P2P) SFU MCU
延迟 最低(直连) 中等(服务器中转) 最高(处理流程复杂)
带宽消耗 上行压力大(N²增长) 下行压力大(服务器承担) 整体最低(单一流)
扩展性 差(适合1:1) 优(适合中小型会议) 一般(适合大型会议)
服务器成本 低(仅需穿透辅助) 中(高带宽需求) 高(计算+带宽双重压力)
终端要求 需处理多流解码 需多流解码能力 仅需解码单一流
灵活性 高(端到端控制) 高(自由订阅流) 低(布局固定)
典型应用 微信语音、Skype 1:1 Zoom、腾讯会议 传统硬件视频会议系统
特点 多对多,Mesh 结构 发布订阅 混流集合

1.2.1 架构优点

架构 方案 优势
Mesh 架构 - 无需中转服务器,直接利用 WebRTC 通信模型,无需额外开发媒体服务器,降低了开发成本和复杂度。 - 充分利用客户端的带宽资源,将服务器端的带宽压力分散到各客户端,节省了服务器成本。 - 原有通信模型的简洁性,这种架构充分利用了现有的 WebRTC 通信模型,结构相对简单,易于实现和维护。
MCU 架构 - 技术成熟,在硬件视频会议领域应用广泛,技术相对成熟可靠,能够提供稳定的通信服务。 - 兼容性强,作为音视频网关,通过解码、再编码可以屏蔽不同编解码设备之间的差异化,满足更多客户的集成需求,提升用户体验和产品竞争力。 - 统一画面输出,将多路视频混合成一路,所有参与者看到的是相同的画面,有助于提供一致的客户体验。
SFU 架构 - 低资源消耗,数据包直接转发,不需要进行编解码操作,对 CPU 资源消耗很小,降低了服务器的硬件成本和运营成本。 -低延迟,数据包直接转发极大地降低了延迟,提高了通信的实时性,适合对实时性要求较高的应用场景。 - 灵活性高,可以根据终端下行网络状况进行流控,如根据带宽、网络延时情况选择性地丢弃一些媒体数据,以保证通信的连续性,更好地适应不同的网络状况和终端设备。 -支持多种模式,许多 SFU 实现支持 SVC 模式和 Simulcast 模式,能够更好地适配 WiFi、4G 等不同网络状况,以及 Phone、Pad、PC 等不同终端设备,提高了系统的兼容性和可用性。

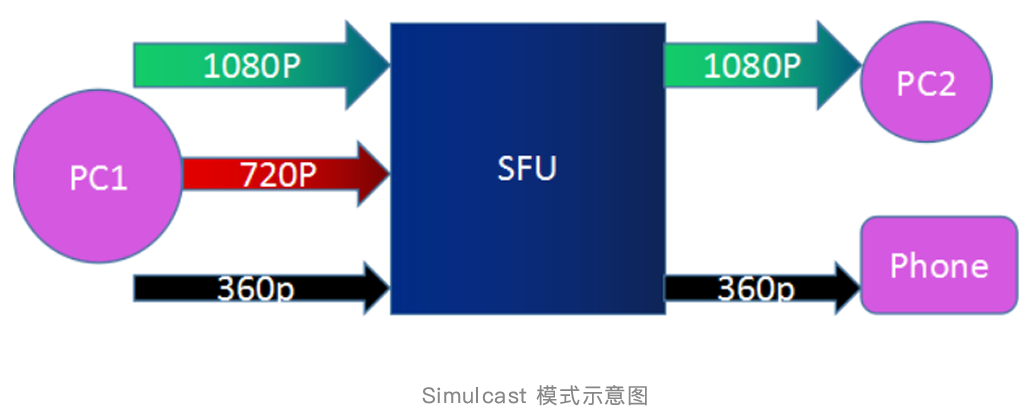

Simulcast 模式 就是指视频的共享者可以同时向 SFU 发送多路不同分辨率的视频流(⼀般为三路, 如 1080P、720P、360P)。⽽ SFU 可以将接收到的三路流根据各终端的情况⽽选择其中某⼀路发送出 去。例如 ,由于 PC 端⽹络特别好,给 PC 端发送 1080P 分辨率的视频;⽽移动⽹络较差,就给 Phone 发送 360P 分辨率的视频。Simulcast 模式对移动端的终端类型⾮常有⽤,它 可以灵活⽽⼜智能地适应不同的⽹络环境。

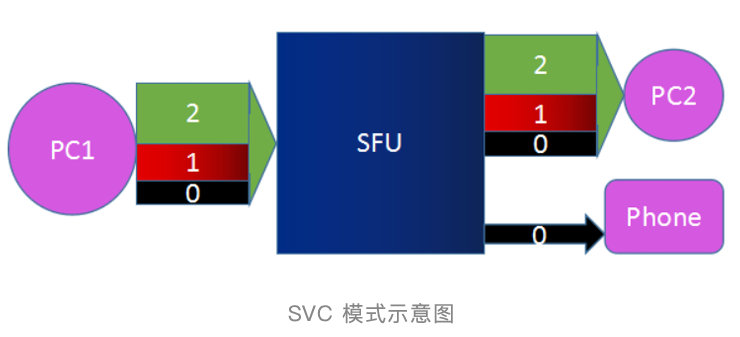

SVC ( Scalable Video Coding) 是可伸缩的视频编码模式。与 Simulcast 模式的 SVC 模式是 同时传多路流不同, 在视频编码时做" ⼿脚" 。它在视频编码时将视频分成多层------ 核⼼层、中间层和扩展层。上层依赖于底层,⽽且越上层越清晰,越底层越模糊。在带宽不好的情况下,可以只传输核⼼层在带宽充⾜的情况下,可以将三层全部 传输过去。

2. Janus 系统架构

Janus 被设计为通用的 WebRTC 服务器,专注于模块化和可扩展性。它提供必要的 WebRTC 基础设施,同时将特定的应用程序逻辑委托给插件。这种分离使 Janus 变得轻量级和灵活,无需更改内核即可支持广泛的用例。

架构的关键原则:

  • 模块化设计:核心组件通过定义明确的接口清晰分离
  • 基于插件的可扩展性:所有特定于应用程序的逻辑都在插件中实现
  • 多传输支持:用于客户端交互的多种通信协议
  • 媒体和信令分离:WebRTC 媒体处理和信令逻辑之间的明确分离

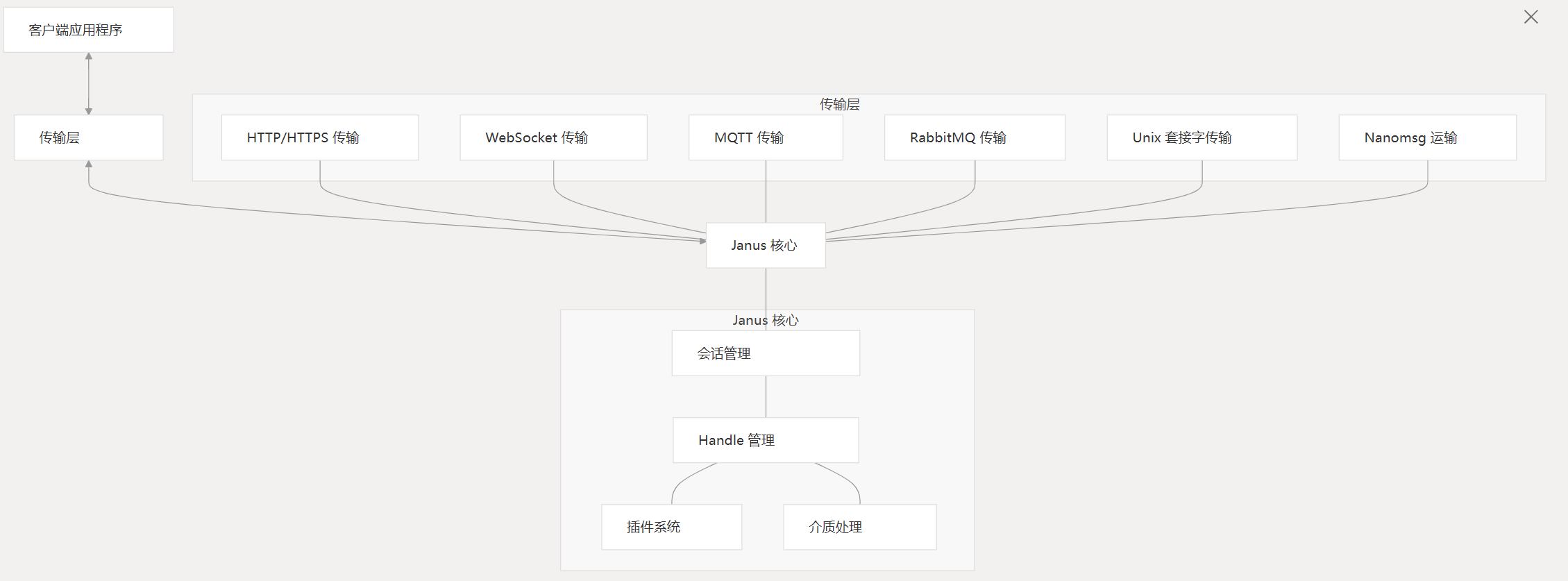

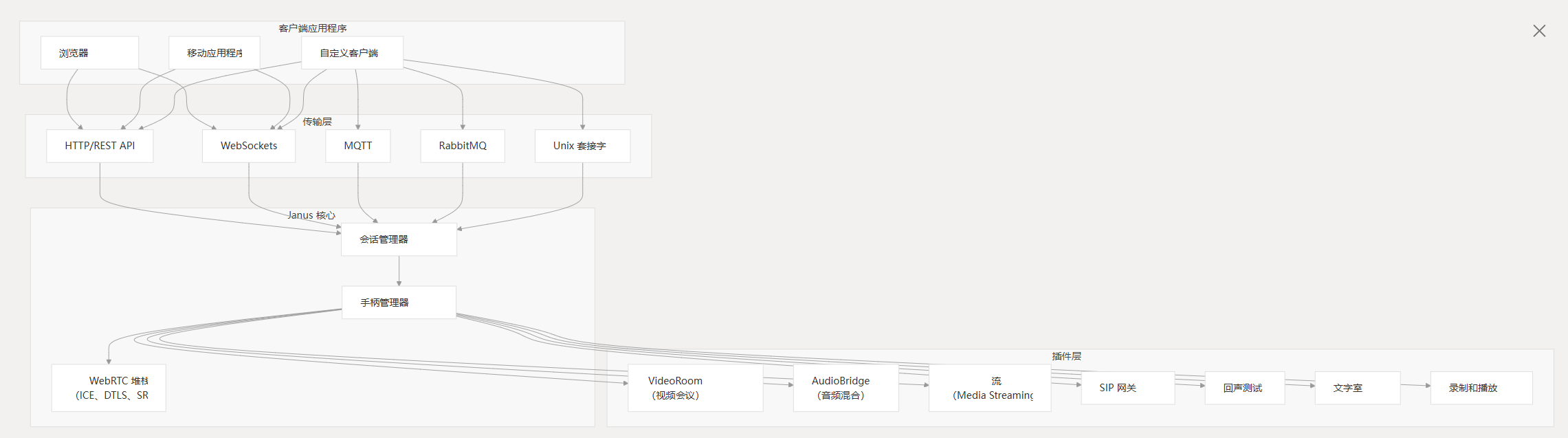

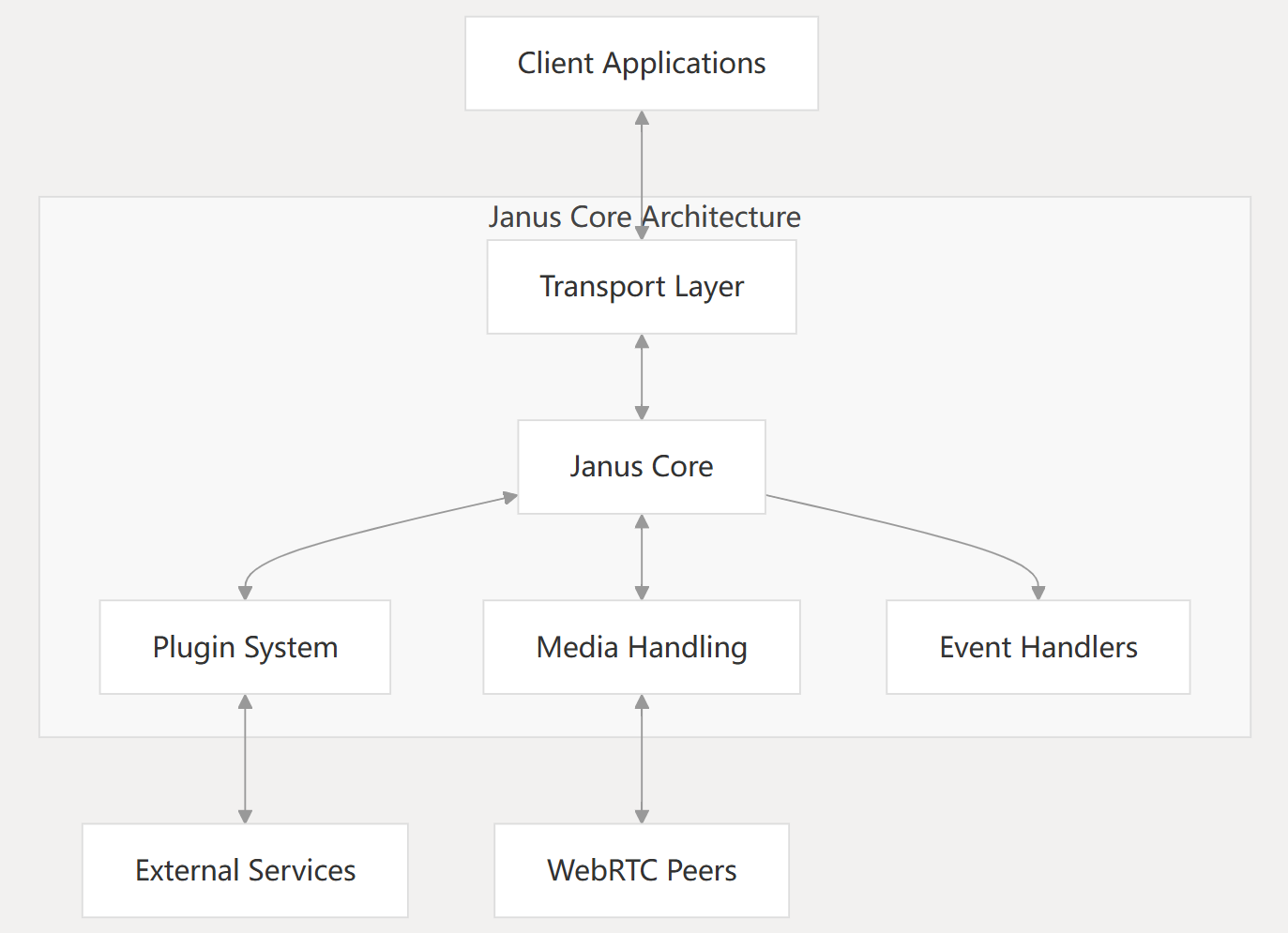

全局架构图如下:

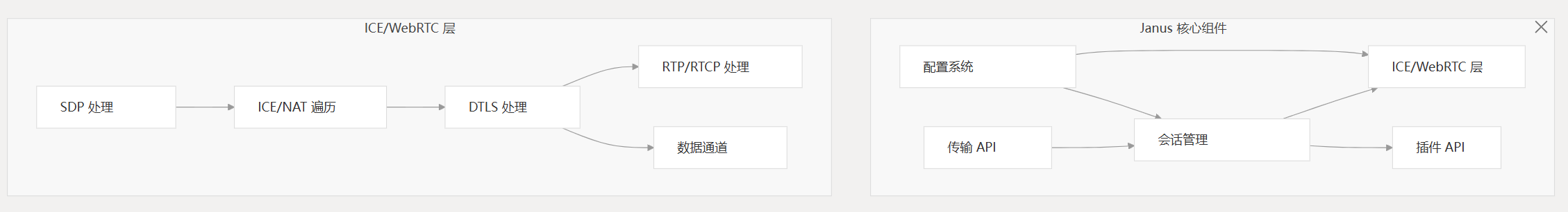

2.1 核心组件

Janus 核心处理 WebRTC 和会话管理基础知识,提供插件和传输构建的基础基础设施。

2.1.1 会话和句柄模型

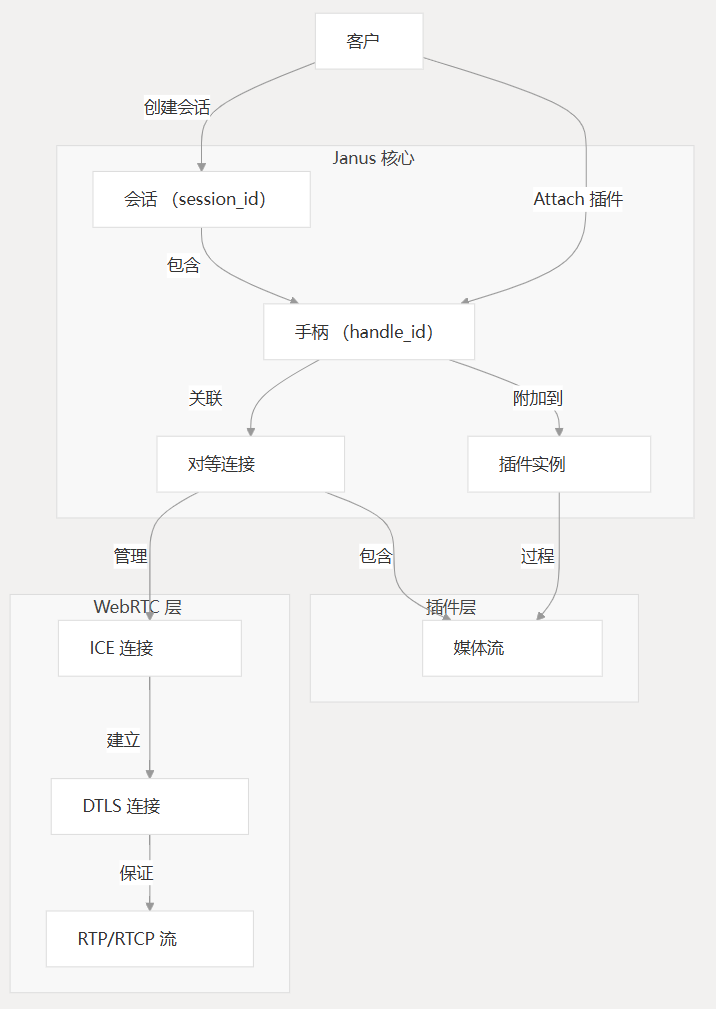

Janus 中最重要的架构概念之一是 session/handle 模型:

  • 会话:表示用户与 Janus 的连接
  • Handle:表示用户与特定插件之间的连接
  • PeerConnection:与句柄关联的 WebRTC 连接
  • **transaction:**表示当前消息信息的唯一句柄

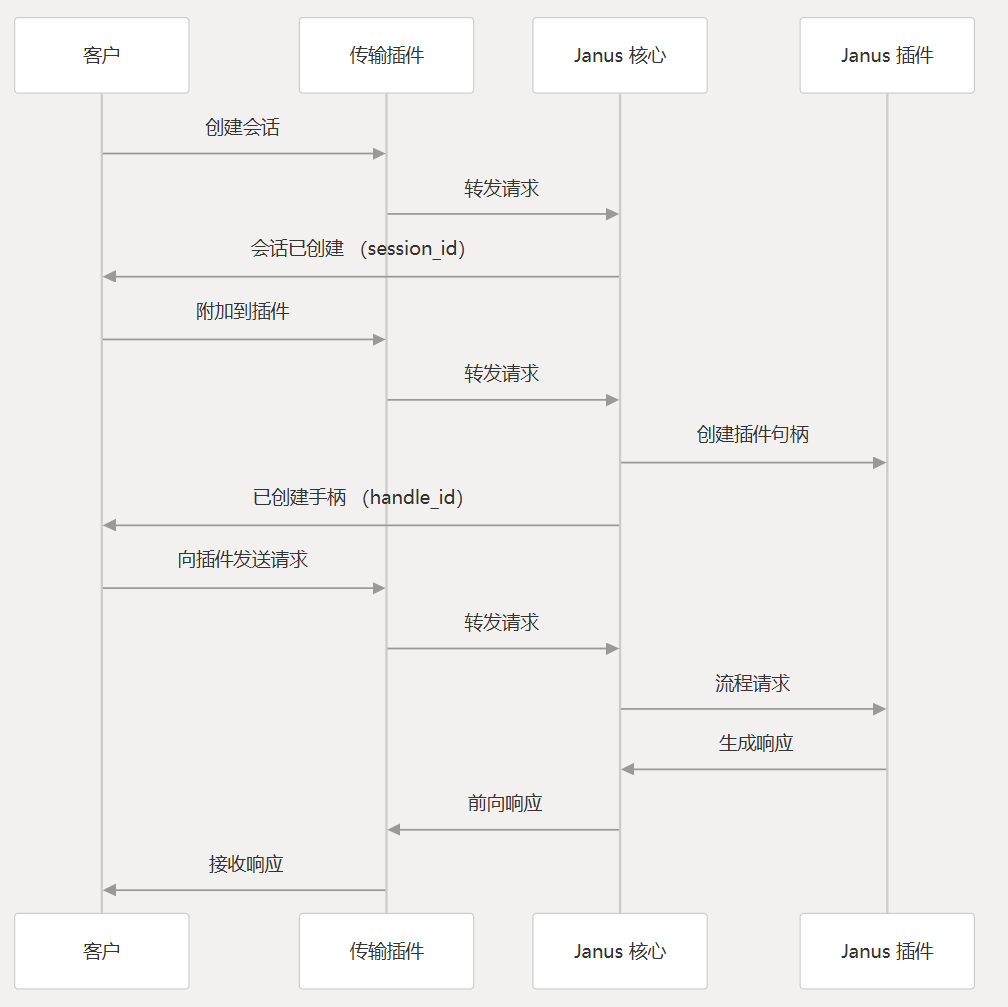

这种关系在用户、插件和媒体连接之间建立了明确的分离。客户端与 Janus 创建会话。在此会话中,客户端可以附加到多个插件(创建句柄)。每个句柄都有自己的 WebRTC PeerConnection,用于管理媒体交换。

2.1.2 会话管理

会话是客户端连接到 Janus 的核心抽象。会话管理系统处理:

  • 会话创建和销毁
  • 会话超时(可配置,默认 60 秒)
  • 会话声明(在传输断开连接后恢复会话)

每个会话都包含句柄,这些句柄是会话和插件实例之间的桥梁。会话层维护客户端与其插件附件之间的关系。

2.1.3 Media Handl管理

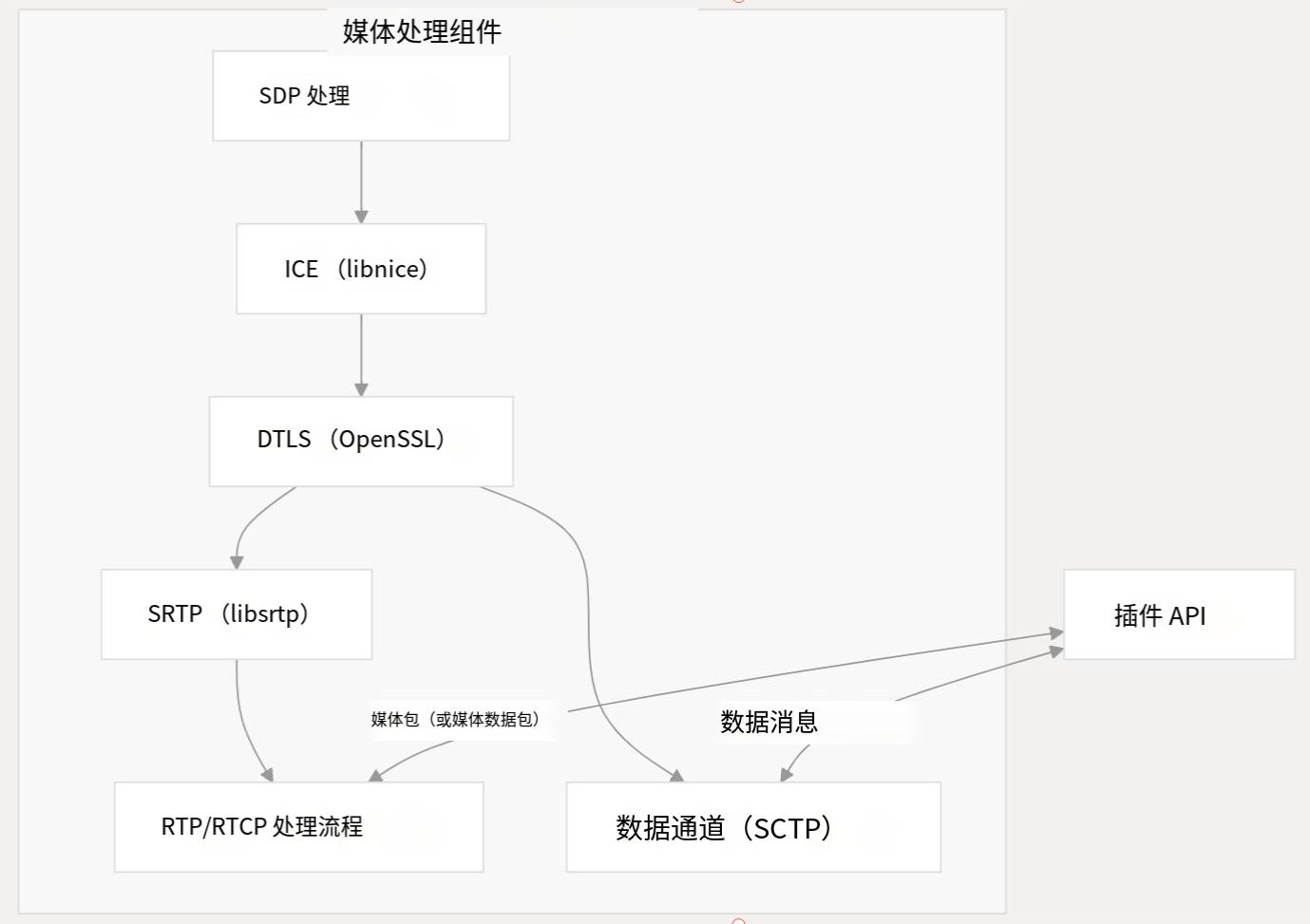

Janus 的媒体处理层负责 WebRTC 连接和媒体处理。ICE (Interactive Connectivity Establishment) 组件处理:

  • 候选人聚集和交流
  • NAT 遍历
  • 连接建立
  • 用于安全连接的 DTLS 协商
  • 用于加密媒体的 SRTP

​​​​​

媒体路径处理:

  • RTP/RTCP 数据包从 routing 到plugins
  • SDP offer/answer 处理
  • 媒体统计和监控
  • 数据包重传的 NACK 处理
  • TWCC(全交通拥堵控制)

2.2 插件系统

Janus 提供了一个插件架构,**允许开发人员在不修改核心代码库的情况下实现各种 WebRTC 应用程序。**插件向 Janus 核心注册,并为消息处理和媒体处理等事件实施回调。内核仅负责 WebRTC 连接和数据包路由,而插件则决定媒体会发生什么并实现应用程序逻辑。

Janus 包含的常见插件:

  • VideoRoom:用于多方视频会议的选择性转发单元 (SFU)
  • AudioBridge:具有混音功能的音频会议
  • 流式处理:媒体流式处理(RTP、RTSP、HLS 源)
  • SIP:用于 WebRTC 到 SIP 互作性的 SIP 网关
  • EchoTest:用于测试 WebRTC 功能的简单 echo 测试插件
  • TextRoom:基于数据通道的文本聊天室
  • RecordPlay:WebRTC 会话的录制和播放

插件 API 公开了允许插件执行以下作的函数:

  • 接收和发送媒体 (RTP/RTCP)
  • 与客户交换消息
  • 管理 WebRTC 连接
  • 处理 SDP offers/answers
  • 通过 Data Channel 发送和接收数据

2.3 传输层

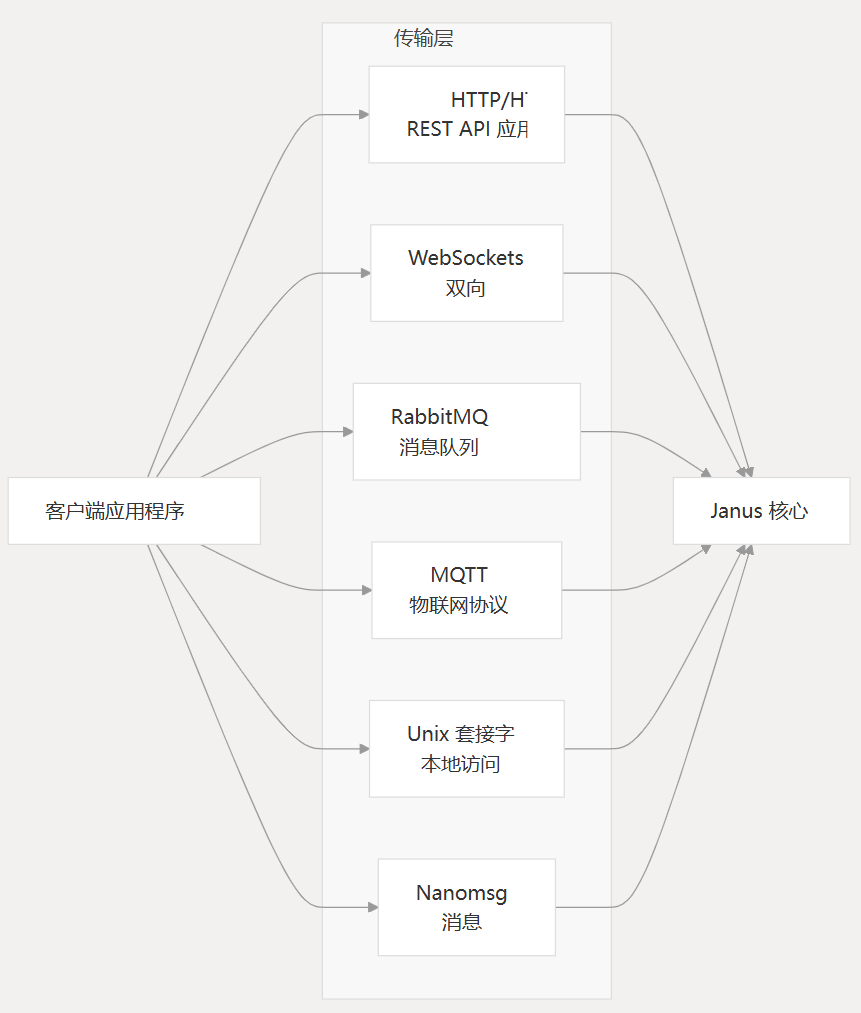

传输层提供客户端和 Janus 服务器之间的通信通道。可以同时使用多种传输机制,从而灵活地选择客户端连接到 Janus 的方式。

  • **HTTP/REST:**用于请求-响应交互的传统 REST API
  • WebSockets:实时双向通信
  • **RabbitMQ:**基于消息队列的通信
  • **MQTT:**轻量级发布-订阅消息传递
  • Unix 套接字:同一台机器上的进程间通信

所有传输都实现相同的 API,无论底层协议如何,都为核心提供一致的接口。这允许客户端选择最适合其需求的传输机制。

传输层负责:

  • 身份验证请求(如果已配置)
  • 解析和验证 JSON 消息
  • 将请求路由到适当的会话/句柄
  • 将事件和响应返回给客户端

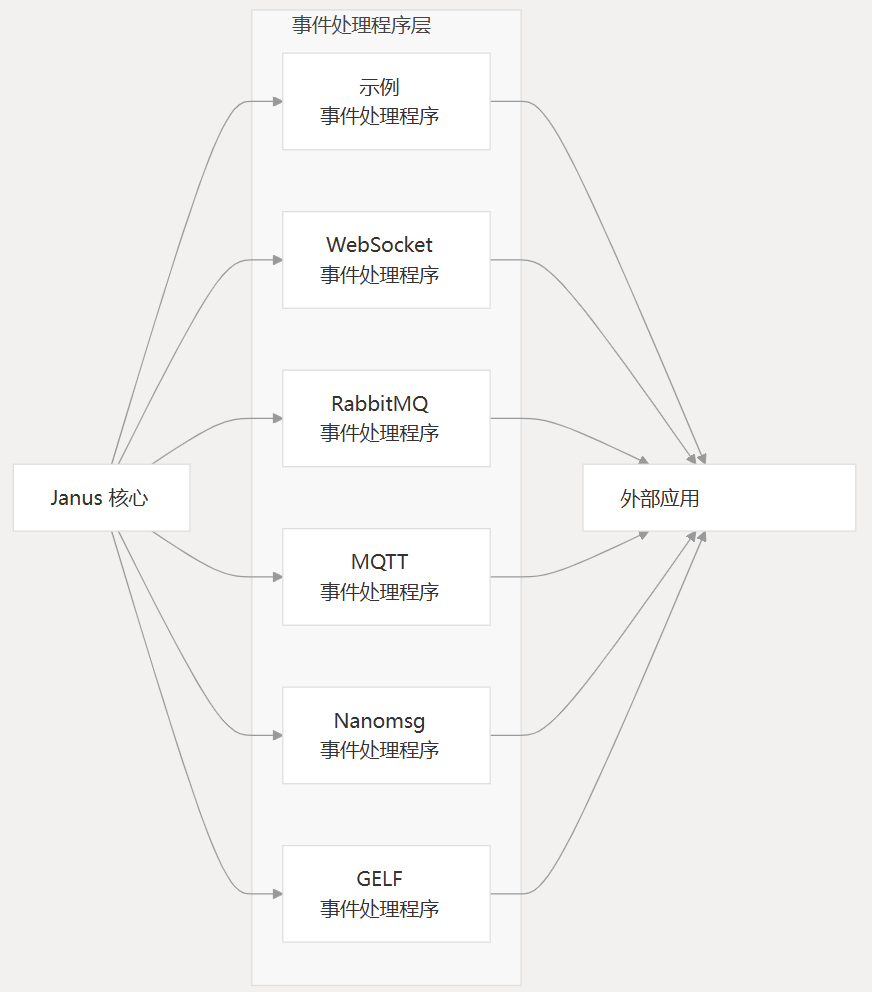

2.4 事件处理程序

事件处理程序为外部应用程序提供了一种监视和响应 Janus 中发生的事件的方法。这些事件可以包括会话创建/销毁、媒体统计、特定于插件的事件等。事件处理程序(如传输和插件)在启动时动态加载,并在内核中注册。它们从核心接收事件,并将其转发到外部系统进行监控、记录或处理。

2.5 数据流架构

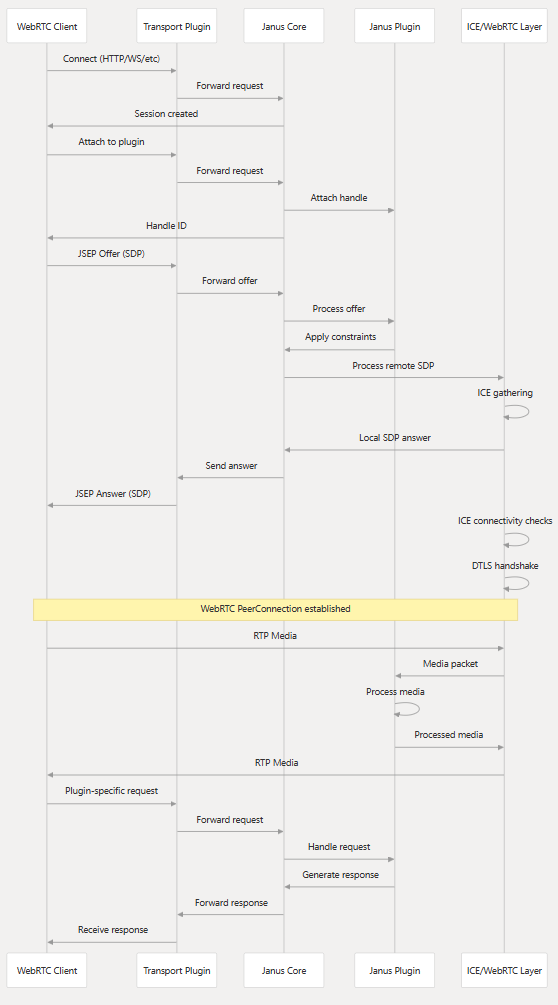

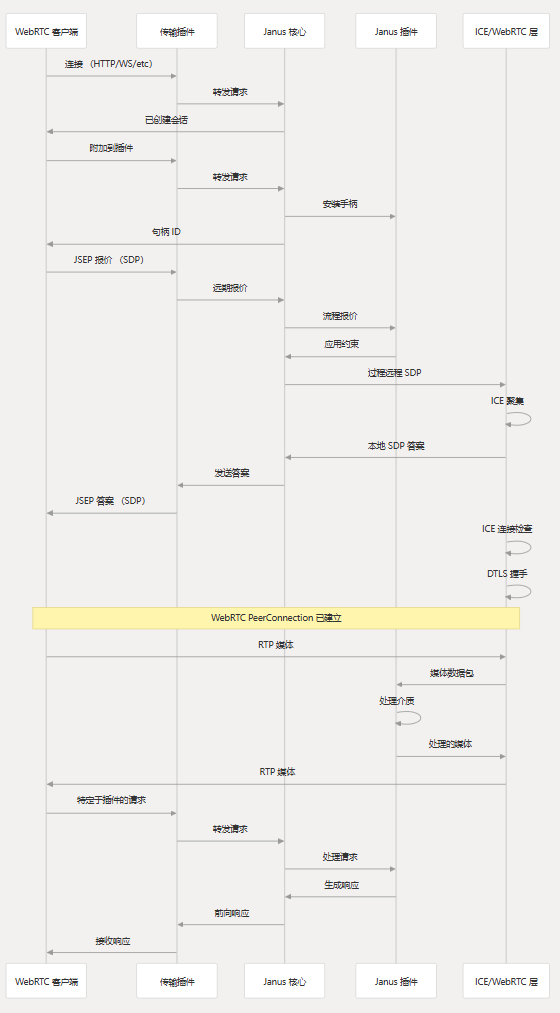

下图说明了在典型的 WebRTC 交互期间通过 Janus 架构的完整数据流。此流程展示了 Janus 的不同层如何协同工作以处理 WebRTC 信令、媒体交换和特定于应用程序的逻辑。各个组件之间的干净分离实现了灵活性和可扩展性。

英文版:

学习资料分享

0voice · GitHub
