可以根据Github拉取示例程序运行
GitHub程序演示地址(点击直达)也可以在本文资源中下载
1. 概述
ScrollViewer是WPF中的一个重要控件,它提供了内容滚动查看的功能。当内容超出可见区域时,ScrollViewer会自动显示滚动条,使用户能够滚动查看所有内容。它在处理大型数据集和内容时特别有用,是许多WPF应用程序的核心组件之一。
本文将详细介绍ScrollViewer控件的特性、属性、使用方法以及性能优化技巧,帮助你更好地在WPF应用程序中运用这一控件。
2. ScrollViewer基本结构
2.1 组成部分
ScrollViewer主要由以下几个部分组成:
ScrollViewer控件 内容区域 水平滚动条 垂直滚动条 滚动角
- 内容区域:用于显示实际内容的区域,由ScrollContentPresenter控件承载
- 水平滚动条:当内容宽度超过可视区域时显示
- 垂直滚动条:当内容高度超过可视区域时显示
- 滚动角:位于两个滚动条交汇处的区域
2.2 滚动条组成
每个滚动条(ScrollBar)由以下部分组成:
- 向上/向左按钮:通过RepeatButton实现,点击后向上/向左滚动一个单位
- 上/左部分滑块:也是一个RepeatButton,用于快速向上/向左滚动
- 滑块:可拖动的Thumb控件,表示当前滚动位置
- 下/右部分滑块:RepeatButton,用于快速向下/向右滚动
- 向下/向右按钮:RepeatButton,点击后向下/向右滚动一个单位
3. ScrollViewer的关键属性
3.1 滚动行为相关属性
属性名 | 类型 | 说明 |
---|---|---|
HorizontalScrollBarVisibility | ScrollBarVisibility | 控制水平滚动条的可见性(Disabled, Auto, Hidden, Visible) |
VerticalScrollBarVisibility | ScrollBarVisibility | 控制垂直滚动条的可见性(Disabled, Auto, Hidden, Visible) |
ComputedHorizontalScrollBarVisibility | Visibility | 获取水平滚动条当前的可见性(只读属性) |
ComputedVerticalScrollBarVisibility | Visibility | 获取垂直滚动条当前的可见性(只读属性) |
CanContentScroll | bool | 指示内容是否可以按逻辑单位滚动(而非像素) |
IsDeferredScrollingEnabled | bool | 是否启用延迟滚动(仅在用户释放滚动块时更新内容视图) |
3.2 滚动状态相关属性
属性名 | 类型 | 说明 |
---|---|---|
HorizontalOffset | double | 获取水平滚动位置(只读属性) |
VerticalOffset | double | 获取垂直滚动位置(只读属性) |
ExtentWidth | double | 获取内容总宽度(只读属性) |
ExtentHeight | double | 获取内容总高度(只读属性) |
ViewportWidth | double | 获取视口宽度(只读属性) |
ViewportHeight | double | 获取视口高度(只读属性) |
ScrollableWidth | double | 获取可水平滚动的距离(只读属性) |
ScrollableHeight | double | 获取可垂直滚动的距离(只读属性) |
3.3 内容相关属性
属性名 | 类型 | 说明 |
---|---|---|
Content | object | 设置或获取ScrollViewer的内容 |
ContentTemplate | DataTemplate | 设置或获取用于内容的数据模板 |
ContentTemplateSelector | DataTemplateSelector | 设置或获取内容模板选择器 |
4. ScrollViewer的主要方法
4.1 滚动操作方法
方法名 | 说明 |
---|---|
ScrollToHorizontalOffset(double) | 滚动到指定的水平偏移位置 |
ScrollToVerticalOffset(double) | 滚动到指定的垂直偏移位置 |
LineUp() | 向上滚动一行 |
LineDown() | 向下滚动一行 |
LineLeft() | 向左滚动一行 |
LineRight() | 向右滚动一行 |
PageUp() | 向上滚动一页 |
PageDown() | 向下滚动一页 |
PageLeft() | 向左滚动一页 |
PageRight() | 向右滚动一页 |
MouseWheelUp() | 处理鼠标滚轮向上滚动事件 |
MouseWheelDown() | 处理鼠标滚轮向下滚动事件 |
MouseWheelLeft() | 处理鼠标滚轮向左滚动事件 |
MouseWheelRight() | 处理鼠标滚轮向右滚动事件 |
4.2 实用方法
方法名 | 说明 |
---|---|
MakeVisible(Visual, Rect) | 滚动到使指定元素在视口中可见的位置 |
5. 基本使用示例
5.1 基础用法
xml
<ScrollViewer Height="200" Width="300">
<StackPanel>
<TextBlock Text="这是一段示例文本,用于演示ScrollViewer的基本用法。"
TextWrapping="Wrap" Margin="10"/>
<Rectangle Fill="LightBlue" Width="400" Height="300"/>
</StackPanel>
</ScrollViewer>
5.2 设置滚动条可见性
xml
<ScrollViewer Height="200" Width="300"
HorizontalScrollBarVisibility="Auto"
VerticalScrollBarVisibility="Visible">
<StackPanel>
<TextBlock Text="此示例将水平滚动条设置为自动显示,垂直滚动条总是显示。"
TextWrapping="Wrap" Margin="10"/>
<Rectangle Fill="Pink" Width="400" Height="300"/>
</StackPanel>
</ScrollViewer>
5.3 编程控制滚动位置
csharp
// 假设 myScrollViewer 是已定义的 ScrollViewer 实例
private void ScrollToPosition(object sender, RoutedEventArgs e)
{
// 滚动到垂直位置100
myScrollViewer.ScrollToVerticalOffset(100);
// 滚动到水平位置50
myScrollViewer.ScrollToHorizontalOffset(50);
}
5.4 监听滚动事件
csharp
public MainWindow()
{
InitializeComponent();
myScrollViewer.ScrollChanged += MyScrollViewer_ScrollChanged;
}
private void MyScrollViewer_ScrollChanged(object sender, ScrollChangedEventArgs e)
{
// 获取当前滚动位置
double vOffset = e.VerticalOffset;
double hOffset = e.HorizontalOffset;
// 获取滚动的变化量
double vChange = e.VerticalChange;
double hChange = e.HorizontalChange;
// 在这里可以根据滚动位置执行相应的操作
statusTextBlock.Text = $"垂直位置: {vOffset}, 水平位置: {hOffset}";
}

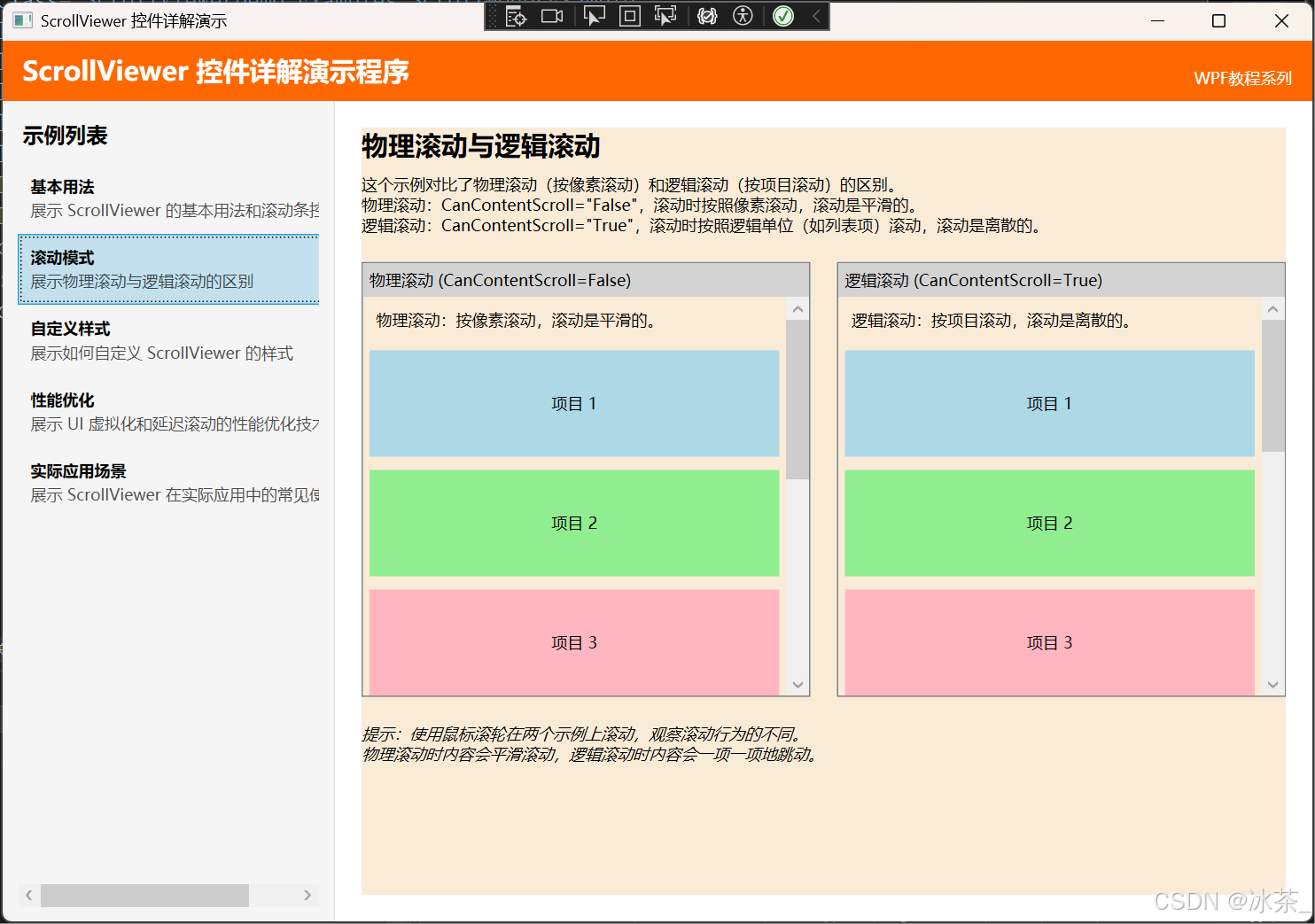

6. 物理滚动与逻辑滚动
ScrollViewer支持两种滚动模式:物理滚动和逻辑滚动。
6.1 物理滚动
物理滚动是按照预定的物理单位(通常是像素)进行滚动。这是大多数Panel元素的默认滚动行为。
xml
<ScrollViewer CanContentScroll="False">
<StackPanel>
<!-- 内容项 -->
</StackPanel>
</ScrollViewer>
6.2 逻辑滚动
逻辑滚动是按照逻辑单位(如项目)进行滚动,而不是按照像素。若要启用逻辑滚动,需要将CanContentScroll
属性设置为true
,并使用实现了IScrollInfo
接口的面板(如StackPanel
或VirtualizingStackPanel
)。
xml
<ScrollViewer CanContentScroll="True">
<StackPanel>
<!-- 内容项 -->
</StackPanel>
</ScrollViewer>
6.3 IScrollInfo接口
IScrollInfo
接口定义了ScrollViewer中主要滚动区域的属性和方法。面板元素实现这个接口,可以支持逻辑单位的滚动,而不是物理单位。
以下控件原生支持逻辑滚动(实现了IScrollInfo接口):
- StackPanel
- VirtualizingStackPanel
- WrapPanel(在WPF 4.5及更高版本中)
csharp
// 使用IScrollInfo接口控制StackPanel的滚动
private void ScrollStackPanelUp(object sender, RoutedEventArgs e)
{
((IScrollInfo)myStackPanel).LineUp();
}
private void ScrollStackPanelDown(object sender, RoutedEventArgs e)
{
((IScrollInfo)myStackPanel).LineDown();
}
7. 自定义ScrollViewer样式
7.1 基本样式模板
以下是一个自定义ScrollViewer样式的基本模板:
xml
<Style x:Key="CustomScrollViewerStyle" TargetType="{x:Type ScrollViewer}">
<Setter Property="Template">
<Setter.Value>
<ControlTemplate TargetType="{x:Type ScrollViewer}">
<Grid>
<Grid.ColumnDefinitions>
<ColumnDefinition Width="*"/>
<ColumnDefinition Width="Auto"/>
</Grid.ColumnDefinitions>
<Grid.RowDefinitions>
<RowDefinition Height="*"/>
<RowDefinition Height="Auto"/>
</Grid.RowDefinitions>
<!-- 内容区域 -->
<ScrollContentPresenter Grid.Column="0" Grid.Row="0"
CanContentScroll="{TemplateBinding CanContentScroll}"
Content="{TemplateBinding Content}"
ContentTemplate="{TemplateBinding ContentTemplate}"/>
<!-- 垂直滚动条 -->
<ScrollBar x:Name="PART_VerticalScrollBar"
Grid.Column="1" Grid.Row="0"
Value="{TemplateBinding VerticalOffset}"
Maximum="{TemplateBinding ScrollableHeight}"
ViewportSize="{TemplateBinding ViewportHeight}"
Visibility="{TemplateBinding ComputedVerticalScrollBarVisibility}"/>
<!-- 水平滚动条 -->
<ScrollBar x:Name="PART_HorizontalScrollBar"
Grid.Column="0" Grid.Row="1"
Orientation="Horizontal"
Value="{TemplateBinding HorizontalOffset}"
Maximum="{TemplateBinding ScrollableWidth}"
ViewportSize="{TemplateBinding ViewportWidth}"
Visibility="{TemplateBinding ComputedHorizontalScrollBarVisibility}"/>
</Grid>
</ControlTemplate>
</Setter.Value>
</Setter>
</Style>
7.2 自定义滚动条样式
为了更好地自定义ScrollViewer,我们还需要自定义滚动条样式:
xml
<!-- 滚动条按钮样式 -->
<Style x:Key="ScrollBarButtonStyle" TargetType="{x:Type RepeatButton}">
<Setter Property="Background" Value="Transparent"/>
<Setter Property="BorderBrush" Value="LightGray"/>
<Setter Property="BorderThickness" Value="1"/>
<Setter Property="Template">
<Setter.Value>
<ControlTemplate TargetType="{x:Type RepeatButton}">
<Border Background="{TemplateBinding Background}"
BorderBrush="{TemplateBinding BorderBrush}"
BorderThickness="{TemplateBinding BorderThickness}"
CornerRadius="2">
<ContentPresenter HorizontalAlignment="Center"
VerticalAlignment="Center"/>
</Border>
<ControlTemplate.Triggers>
<Trigger Property="IsMouseOver" Value="True">
<Setter Property="Background" Value="#E0E0E0"/>
</Trigger>
<Trigger Property="IsPressed" Value="True">
<Setter Property="Background" Value="#C0C0C0"/>
</Trigger>
</ControlTemplate.Triggers>
</ControlTemplate>
</Setter.Value>
</Setter>
</Style>
<!-- 滚动条滑块样式 -->
<Style x:Key="ScrollBarThumbStyle" TargetType="{x:Type Thumb}">
<Setter Property="Background" Value="#CDCDCD"/>
<Setter Property="BorderBrush" Value="#AAAAAA"/>
<Setter Property="BorderThickness" Value="1"/>
<Setter Property="Template">
<Setter.Value>
<ControlTemplate TargetType="{x:Type Thumb}">
<Border Background="{TemplateBinding Background}"
BorderBrush="{TemplateBinding BorderBrush}"
BorderThickness="{TemplateBinding BorderThickness}"
CornerRadius="4"/>
<ControlTemplate.Triggers>
<Trigger Property="IsMouseOver" Value="True">
<Setter Property="Background" Value="#AAAAAA"/>
</Trigger>
<Trigger Property="IsDragging" Value="True">
<Setter Property="Background" Value="#999999"/>
</Trigger>
</ControlTemplate.Triggers>
</ControlTemplate>
</Setter.Value>
</Setter>
</Style>
<!-- 滚动条样式 -->
<Style x:Key="CustomScrollBarStyle" TargetType="{x:Type ScrollBar}">
<Setter Property="Width" Value="10"/>
<Setter Property="Background" Value="#F0F0F0"/>
<Setter Property="Template">
<Setter.Value>
<ControlTemplate TargetType="{x:Type ScrollBar}">
<Grid>
<Grid.RowDefinitions>
<RowDefinition Height="Auto"/>
<RowDefinition Height="*"/>
<RowDefinition Height="Auto"/>
</Grid.RowDefinitions>
<!-- 背景 -->
<Border Grid.Row="0" Grid.RowSpan="3"
Background="{TemplateBinding Background}"/>
<!-- 向上按钮 -->
<RepeatButton Grid.Row="0"
Style="{StaticResource ScrollBarButtonStyle}"
Command="ScrollBar.LineUpCommand">
<Path Data="M 0 4 L 8 4 L 4 0 Z" Fill="#666666"/>
</RepeatButton>
<!-- 滚动轨道 -->
<Track Grid.Row="1" Name="PART_Track">
<Track.DecreaseRepeatButton>
<RepeatButton Command="ScrollBar.PageUpCommand"
Background="Transparent"/>
</Track.DecreaseRepeatButton>
<Track.Thumb>
<Thumb Style="{StaticResource ScrollBarThumbStyle}"/>
</Track.Thumb>
<Track.IncreaseRepeatButton>
<RepeatButton Command="ScrollBar.PageDownCommand"
Background="Transparent"/>
</Track.IncreaseRepeatButton>
</Track>
<!-- 向下按钮 -->
<RepeatButton Grid.Row="2"
Style="{StaticResource ScrollBarButtonStyle}"
Command="ScrollBar.LineDownCommand">
<Path Data="M 0 0 L 4 4 L 8 0 Z" Fill="#666666"/>
</RepeatButton>
</Grid>
</ControlTemplate>
</Setter.Value>
</Setter>
</Style>
7.3 完整的自定义ScrollViewer实现
将上面的样式组合起来,得到完整的自定义ScrollViewer:
xml
<Grid>
<ScrollViewer Style="{StaticResource CustomScrollViewerStyle}"
Height="300" Width="400">
<StackPanel>
<TextBlock Text="这是自定义样式的ScrollViewer示例"
Margin="10" TextWrapping="Wrap"/>
<Rectangle Fill="LightGreen" Width="600" Height="500"/>
</StackPanel>
</ScrollViewer>
</Grid>
8. 性能优化
ScrollViewer在显示大量内容时可能会遇到性能问题。以下是几种优化性能的方法:
8.1 启用UI虚拟化
UI虚拟化是一种优化技术,只创建和渲染当前可见区域内的UI元素,而不是一次性加载所有元素。
对于继承自ItemsControl的控件(如ListBox、ListView等),可以通过以下方式启用UI虚拟化:
xml
<ListBox VirtualizingPanel.IsVirtualizing="True"
VirtualizingPanel.VirtualizationMode="Recycling"
ScrollViewer.CanContentScroll="True">
<!-- 列表项 -->
</ListBox>
主要相关属性说明:
- VirtualizingPanel.IsVirtualizing:启用或禁用虚拟化
- VirtualizingPanel.VirtualizationMode :
- Standard:标准模式,为每个可见项创建容器,不再需要时丢弃
- Recycling:回收模式,重用已有的项容器而不是创建新的
- VirtualizingPanel.CacheLength:指定在可视范围外应缓存的项数量
- VirtualizingPanel.CacheLengthUnit:缓存长度的单位(Item或Pixel)
- ScrollViewer.CanContentScroll:允许内容按逻辑单位滚动
8.2 延迟滚动
默认情况下,当用户拖动滚动条上的滑块时,内容视图会不断更新。如果滚动较慢,可以考虑使用延迟滚动,只在用户释放滑块时更新内容。
xml
<ScrollViewer IsDeferredScrollingEnabled="True">
<!-- 内容 -->
</ScrollViewer>
8.3 实现流畅滚动
可以通过自定义ScrollViewer来实现更流畅的物理滚动效果:
csharp
public class SmoothScrollViewer : ScrollViewer
{
// 记录上一次的滚动位置
private double lastOffset = 0;
// 重写鼠标滚动事件
protected override void OnMouseWheel(MouseWheelEventArgs e)
{
double wheelChange = e.Delta;
// 计算新的偏移量
double newOffset = lastOffset - (wheelChange * 0.5);
// 确保不超出范围
if (newOffset < 0)
newOffset = 0;
if (newOffset > ScrollableHeight)
newOffset = ScrollableHeight;
// 执行平滑滚动动画
AnimateScroll(newOffset);
lastOffset = newOffset;
// 标记事件已处理
e.Handled = true;
}
private void AnimateScroll(double targetOffset)
{
// 创建动画
DoubleAnimation animation = new DoubleAnimation();
animation.EasingFunction = new CubicEase() { EasingMode = EasingMode.EaseOut };
animation.From = VerticalOffset;
animation.To = targetOffset;
animation.Duration = TimeSpan.FromMilliseconds(500);
// 应用动画(需要自定义附加属性)
BeginAnimation(ScrollAnimationBehavior.VerticalOffsetProperty, animation);
}
}
// 附加属性定义
public static class ScrollAnimationBehavior
{
public static readonly DependencyProperty VerticalOffsetProperty =
DependencyProperty.RegisterAttached(
"VerticalOffset",
typeof(double),
typeof(ScrollAnimationBehavior),
new UIPropertyMetadata(0.0, OnVerticalOffsetChanged));
public static void SetVerticalOffset(ScrollViewer target, double value)
{
target.SetValue(VerticalOffsetProperty, value);
}
public static double GetVerticalOffset(ScrollViewer target)
{
return (double)target.GetValue(VerticalOffsetProperty);
}
private static void OnVerticalOffsetChanged(DependencyObject target,
DependencyPropertyChangedEventArgs e)
{
if (target is ScrollViewer scrollViewer)
{
scrollViewer.ScrollToVerticalOffset((double)e.NewValue);
}
}
}
8.4 减少视觉元素数量
减少ScrollViewer内部的视觉元素数量可以提高性能:
-
使用简化的模板
-
对于图片,考虑使用较低的渲染质量:
xml<Image Source="large-image.jpg" RenderOptions.BitmapScalingMode="LowQuality"/>
-
避免在滚动区域内使用复杂效果(如阴影、模糊等)
9. 实际应用场景
9.1 长文本阅读器
xml
<Grid>
<Grid.RowDefinitions>
<RowDefinition Height="Auto"/>
<RowDefinition Height="*"/>
</Grid.RowDefinitions>
<TextBlock Text="长文本阅读器" FontSize="18" Margin="10"/>
<ScrollViewer Grid.Row="1" Margin="10"
VerticalScrollBarVisibility="Auto"
HorizontalScrollBarVisibility="Disabled">
<TextBlock TextWrapping="Wrap" Margin="5">
<!-- 长文本内容 -->
Lorem ipsum dolor sit amet, consectetur adipiscing elit...
<!-- 更多文本 -->
</TextBlock>
</ScrollViewer>
</Grid>
9.2 图片查看器
xml
<Grid>
<Grid.RowDefinitions>
<RowDefinition Height="Auto"/>
<RowDefinition Height="*"/>
</Grid.RowDefinitions>
<TextBlock Text="图片查看器" FontSize="18" Margin="10"/>
<ScrollViewer Grid.Row="1" Margin="10"
VerticalScrollBarVisibility="Auto"
HorizontalScrollBarVisibility="Auto">
<Image Source="/Images/large-image.jpg" Stretch="None"/>
</ScrollViewer>
</Grid>
9.3 表单和设置页面
xml
<Grid>
<Grid.RowDefinitions>
<RowDefinition Height="Auto"/>
<RowDefinition Height="*"/>
<RowDefinition Height="Auto"/>
</Grid.RowDefinitions>
<TextBlock Text="用户设置" FontSize="18" Margin="10"/>
<ScrollViewer Grid.Row="1" Margin="10"
VerticalScrollBarVisibility="Auto">
<StackPanel Margin="5" Width="400">
<!-- 大量设置项 -->
<GroupBox Header="个人信息" Margin="0,0,0,10">
<StackPanel Margin="5">
<Label Content="用户名:"/>
<TextBox Margin="0,0,0,10"/>
<Label Content="电子邮件:"/>
<TextBox Margin="0,0,0,10"/>
<!-- 更多设置项 -->
</StackPanel>
</GroupBox>
<GroupBox Header="通知设置" Margin="0,0,0,10">
<StackPanel Margin="5">
<CheckBox Content="启用电子邮件通知" Margin="0,5"/>
<CheckBox Content="启用短信通知" Margin="0,5"/>
<!-- 更多设置项 -->
</StackPanel>
</GroupBox>
<!-- 更多设置组 -->
</StackPanel>
</ScrollViewer>
<StackPanel Grid.Row="2" Orientation="Horizontal"
HorizontalAlignment="Right" Margin="10">
<Button Content="保存" Width="80" Margin="5"/>
<Button Content="取消" Width="80" Margin="5"/>
</StackPanel>
</Grid>
10. 总结
ScrollViewer是WPF中非常重要的控件,它为应用程序提供了处理大量内容的能力。本文详细介绍了ScrollViewer的属性、方法、使用方式以及性能优化技巧。主要要点包括:
- ScrollViewer由内容区域和滚动条组成,可控制滚动条的可见性和行为。
- 支持物理滚动和逻辑滚动两种模式,根据不同需求选择合适的模式。
- 可以通过自定义样式改变ScrollViewer的外观,使其符合应用程序的设计风格。
- 对于大量数据,应启用虚拟化和容器回收以提高性能。
- 可以通过自定义控件实现更流畅的滚动效果。
通过合理使用ScrollViewer及其性能优化技术,可以在WPF应用程序中提供流畅的用户体验,即使在处理大量数据时也能保持良好的性能。
