深度解析OpenMVS：工业级多视图立体视觉重建框架

• • 技术架构与核心算法
  • • [1. 系统架构设计](#1. 系统架构设计)
    • [2. 核心算法解析](#2. 核心算法解析)
    • • 稠密点云重建
      • 表面重建
      • 网格优化
  • 实战全流程指南
  • • 环境配置
    • • 硬件要求
      • 编译安装（Ubuntu）
    • 数据处理流程
    • • 输入准备（OpenMVG输出）
      • 稠密点云重建
      • 网格生成与优化
      • 纹理映射
  • 常见问题与解决方案
  • • [1. 稠密重建失败（内存不足）](#1. 稠密重建失败（内存不足）)
    • [2. 网格孔洞问题](#2. 网格孔洞问题)
    • [3. CUDA加速异常](#3. CUDA加速异常)
  • 学术背景与核心论文
  • • 基础论文
    • 关键算法扩展
  • 性能优化策略
  • • [1. 分布式计算](#1. 分布式计算)
    • [2. 多分辨率加速](#2. 多分辨率加速)
    • [3. 内存管理优化](#3. 内存管理优化)
  • 应用场景与展望
  • • 典型应用案例
    • 技术演进方向

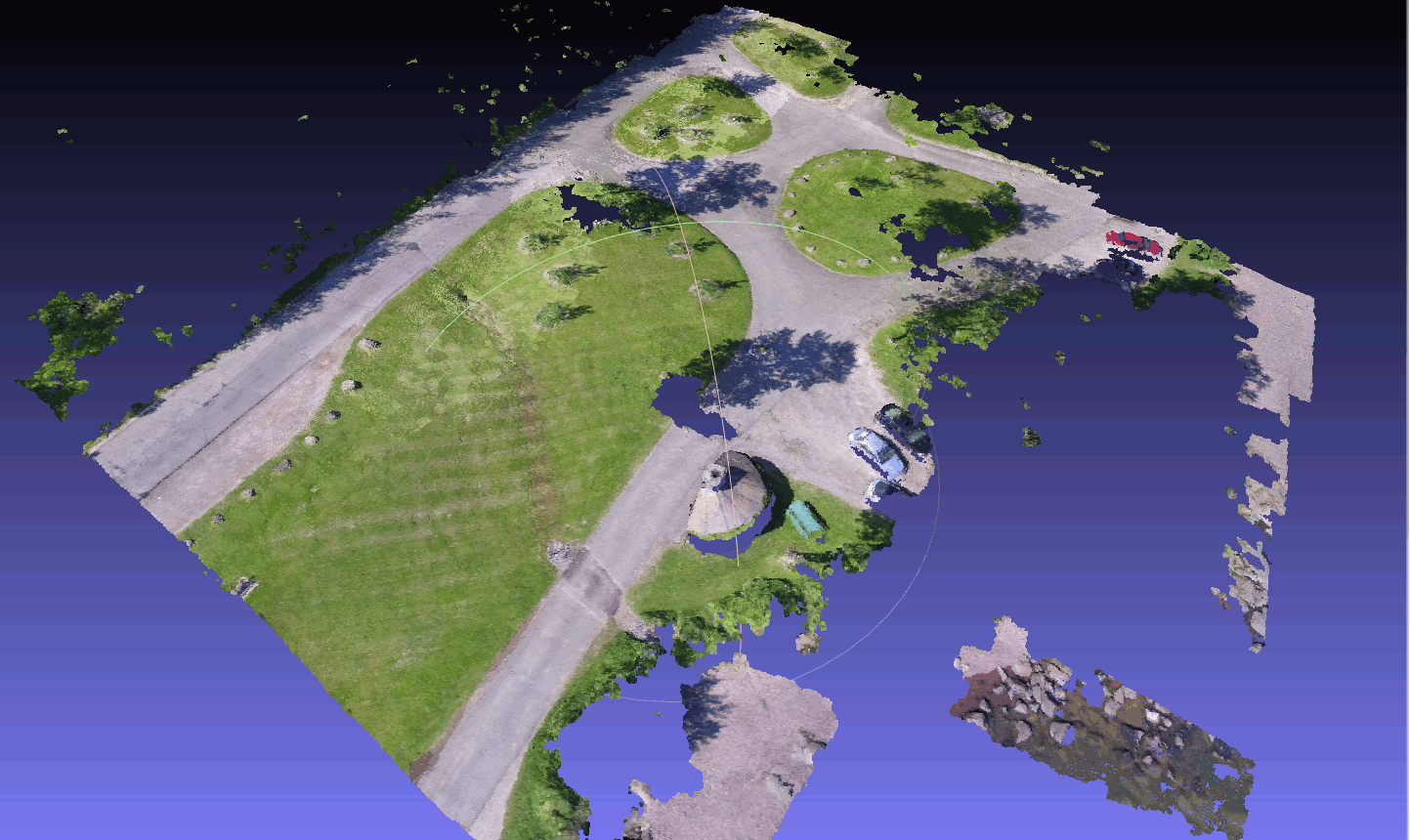

OpenMVS（Open Multi-View Stereo）是由cDVA Research Group开发的开源多视图立体视觉库，专注于从稀疏点云生成高精度稠密点云、网格模型和纹理贴图。作为三维重建领域的关键工具链，其算法鲁棒性和工程实现质量在文化遗产保护、自动驾驶等领域得到广泛应用。

技术架构与核心算法

1. 系统架构设计

• 输入接口：兼容OpenMVG、COLMAP等SfM输出格式
• 核心模块 ：
  • 稠密点云重建（Dense Point Cloud）
  • 表面网格生成（Surface Reconstruction）
  • 网格优化（Mesh Refinement）
  • 纹理映射（Texture Mapping）
• 加速策略：CUDA并行计算、多分辨率处理

2. 核心算法解析

稠密点云重建

• PatchMatch算法：基于概率传播的深度图计算

• 多视图一致性校验 ：

  \mathcal{C}(p) = \sum_{i \neq j} \| I_i(p) - I_j(p) \|^2 < \tau

  其中 p p p为三维点， I i I_i Ii为第i视图的像素值

表面重建

• 泊松表面重建 ：

  \min_{\chi} \int_{\Omega} |\nabla \chi - V|^2 dx + \alpha \int_{\Omega} |\chi|^2 dx

  其中 V V V为梯度场， χ \chi χ为指示函数

网格优化

• 基于光度的LOD优化 ：
  • 顶点聚类简化（Quadric Error Metric）
  • 非流形边修复（Non-Manifold Edge Repair）

---

实战全流程指南

环境配置

硬件要求

组件	推荐配置	最低要求
GPU	NVIDIA RTX 4090	GTX 1080Ti (8GB)
显存	24GB	8GB
CPU	Xeon 8380 (64核)	i7-9700K
内存	128GB	32GB

编译安装（Ubuntu）

# 安装依赖
sudo apt install git cmake libboost-all-dev libeigen3-dev libopencv-dev libcgal-dev

# 编译OpenMVS
git clone https://github.com/cdcseacave/openMVS.git
mkdir build && cd build
cmake .. -DCMAKE_BUILD_TYPE=Release -DVCG_ROOT=../vcglib
make -j$(nproc)
sudo make install

数据处理流程

输入准备（OpenMVG输出）

openMVG_main_SfM --input_dir ./images --output_dir ./sfm_output
openMVG_main_ComputeSfM_DataColor --input_dir ./sfm_output --output_file ./sfm_output/colorized.ply

稠密点云重建

DensifyPointCloud -i ./sfm_output/sfm_data.bin -o ./dense_output/dense.ply

关键参数：

• --resolution-level 1：控制稠密化程度（0：最高细节）
• --min-resolution 640：最小图像分辨率
• --max-threads 16：CPU并行线程数

网格生成与优化

ReconstructMesh -i ./dense_output/dense.ply -o ./mesh_output/mesh.ply
RefineMesh --input-file ./mesh_output/mesh.ply --output-file ./mesh_refined.ply

优化选项：

• --scales 3：多尺度优化迭代次数
• --resolution 2048：纹理分辨率
• --lambda 0.5：平滑项权重

纹理映射

TextureMesh -i ./mesh_refined.ply -o ./textured_output --export-type obj

---

常见问题与解决方案

1. 稠密重建失败（内存不足）

现象 ：terminate called after throwing 'std::bad_alloc'
解决：

# 降低分辨率
DensifyPointCloud --resolution-level 2 --min-resolution 320

# 分块处理
DensifyPointCloud --split-max-area 5000000

2. 网格孔洞问题

优化策略：

ReconstructMesh --close-holes 50 --smooth 5 --quality-factor 2.0

• --close-holes：最大闭合孔洞直径（单位：网格边数）
• --smooth：拉普拉斯平滑迭代次数

3. CUDA加速异常

报错 ：CUDA error: out of memory
调试步骤：

1. 检查显卡驱动兼容性：

   nvidia-smi --query-gpu=driver_version --format=csv

2. 限制显存使用：

   DensifyPointCloud --cuda-device 0 --max-gpu-memory 6000

---

学术背景与核心论文

基础论文

1. OpenMVS: A Multi-View Stereo Reconstruction Library

   C. Mostegel et al., MVA 2017
   论文链接

   系统介绍OpenMVS的架构设计与核心算法

2. Accurate Multiple View 3D Reconstruction Using Patch-Based Stereo for Large-Scale Scenes

   M. Jancosek et al., TPAMI 2013
   DOI:10.1109/TPAMI.2013.172

   PatchMatch算法在MVS中的改进应用

3. Poisson Surface Reconstruction

   M. Kazhdan et al., SGP 2006
   论文链接

   泊松表面重建的数学基础

关键算法扩展

1. Visibility-Based Mesh Refinement

   通过视图可见性优化网格拓扑结构：

   E(V) = \sum_{f \in F} \sum_{v \in V_f} \| \pi_v(f) - I_v(f) \|^2

   其中 V f V_f Vf为面片 f f f的可见视图集合

2. Non-Rigid Registration

   动态场景的时空一致性优化：

   \min_{T} \sum_{i} \| T(p_i) - q_i \|^2 + \lambda \| \nabla T \|^2

   T T T为变形场， p i p_i pi, q i q_i qi为对应点

---

性能优化策略

1. 分布式计算

# 使用MPI并行处理
mpirun -np 8 DensifyPointCloud -i ... --split-max-area 1000000

2. 多分辨率加速

DensifyPointCloud --pyramid-levels 3 \
                  --min-resolution 800 \
                  --max-resolution 4000

3. 内存管理优化

// 自定义内存分配策略
opts.nFusionMode = 2; // 分块处理模式
opts.nMaxThreads = 16; // 限制线程数
opts.nMaxGPUMemory = 8192; // 显存限制(MB)

---

应用场景与展望

典型应用案例

1. 文化遗产数字化：

   • 敦煌莫高窟壁画三维重建（处理10万+图像）
   • 精度达0.1mm，纹理分辨率8K

2. 自动驾驶高精地图：

   • 融合LiDAR与相机数据
   • 生成厘米级道路表面模型

3. 影视特效制作：

   • 《阿凡达》场景快速建模
   • 支持16K超高清纹理输出

技术演进方向

1. 神经辐射场融合：结合NeRF优化弱纹理区域
2. 实时重建：基于CUDA的增量式处理
3. 语义分割集成：自动识别场景语义信息
4. 云原生支持：AWS/GCP分布式部署

OpenMVS通过其鲁棒的算法实现和工程优化，已成为三维重建领域的工业级标准工具。随着计算摄影学和深度学习的发展，其与神经渲染技术的深度结合，将为数字孪生、元宇宙构建提供更强大的技术支持。
