String
String是Redis中最常见的数据存储类型：
其基本编码方式是RAW，基于简单动态字符串（SDS）实现，存储上限为512mb。如果存储的SDS长度小于44字节，则会采用EMBSTR编码，此时object head与SDS是一段连续空间。申请内存时只需要调用一次内存分配函数，效率更高。如果string类型的value是数字的话，那么redis会将其转化为Long类型进行存储，进一步节省空间

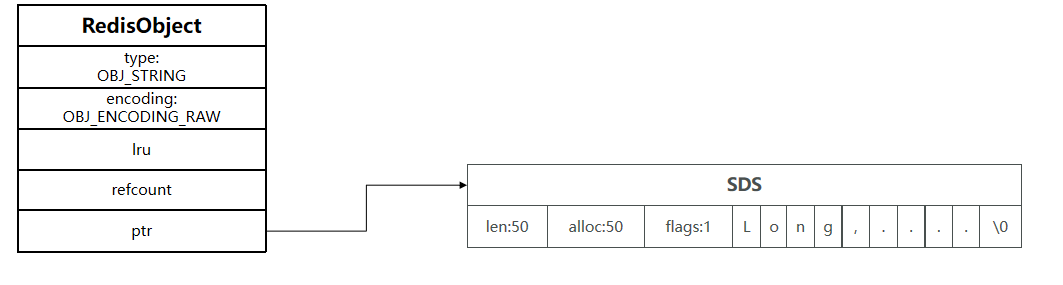

RAW编码的结构图：
可以看到RAW类型的结构是通过一个指针执行存储的SDS，这样会申请两次内存空间

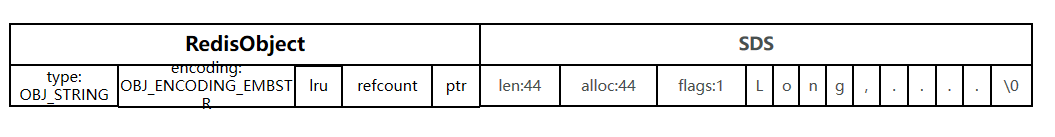

EMBSTR编码结构图
可以看到 EMBSTR编码时，直接将SDS拼接到RedisObject后面，这样只要申请一次内存空间就行了，而且我们可以发现当长度为44个字节时，SDS部分的长度是1 + 1 + 1 + 44 + 1 = 48，加上前面的RedisObject部分的16，则正好是64字节，正好是2^6，因为内存申请都是申请2的整数次方，所以EMBSTR编码最大限制就是44字节

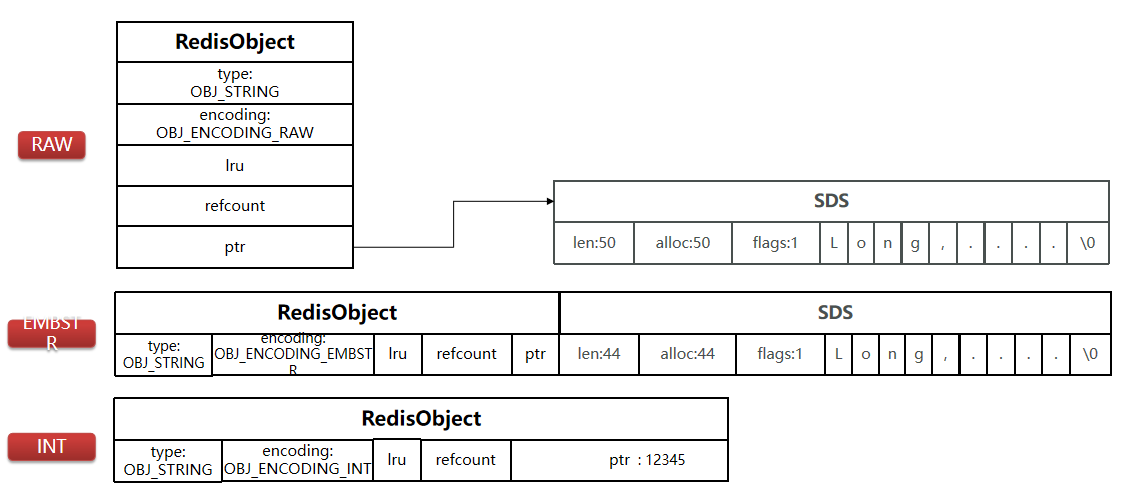

最后最后就是三种编码结构的对比：
其中前两种编码使⽤的是sds来存储，最后⼀种OBJ_ENCODING_INT编码直接把string存成了long型。 在对string进行incr, decr等操作的时候，如果它内部是OBJ_ENCODING_INT编码，那么可以直接行加减操作；如果它内部是OBJ_ENCODING_RAW或OBJ_ENCODING_EMBSTR编码，那么Redis会先试图把sds存储的字符串转成long型，如果能转成功，再进行加减操作。对⼀个内部表示成long型的string执行append, setbit, getrange这些命令，针对的仍然是string的值（即⼗进制表示的字符串），而不是针对内部表⽰的long型进⾏操作。
List
redis中的list结构可以从首尾插入元素，那么上篇文章提到的哪种数据结构可以满足呢？其实有三种数据结构都可以满足
-
LinkedList ：普通链表，可以从双端访问，内存占用较高，内存碎片较多
-
ZipList ：压缩列表，可以从双端访问，内存占用低，存储上限低
-
QuickList：LinkedList + ZipList，可以从双端访问，内存占用较低，包含多个ZipList，存储上限高

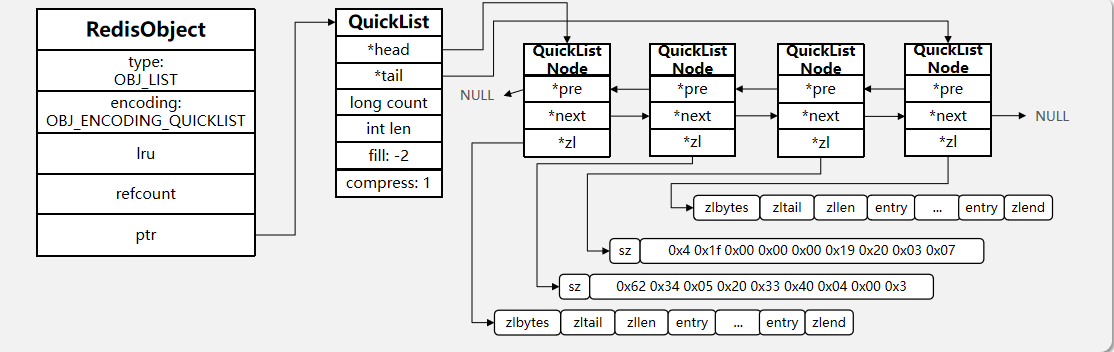

可以用这样的结构图来表示

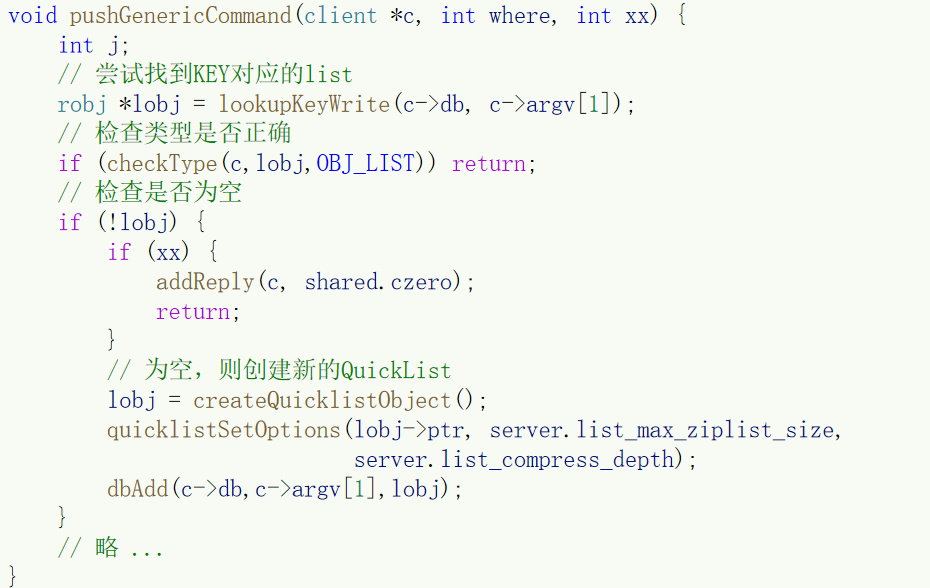

值得一提的是插入部分的源码都是调用了一个函数
其中xx参数表示的是key是否存在，如果是true则必须在key存在时才进行插入，默认为false
Set
Set是Redis中的单列集合，满足下列特点：
-
不保证有序性
-
保证元素唯一
-
求交集、并集、差集

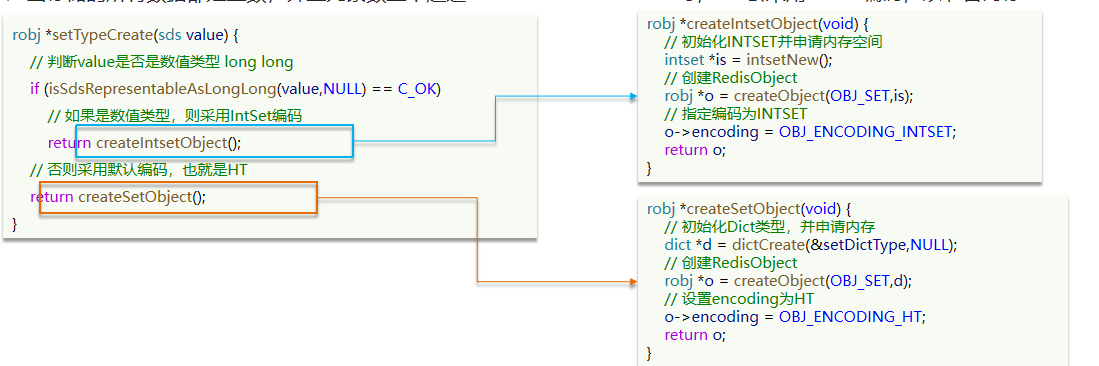

所以我们可以使用哈希结构来实现set的这些功能，我们可以看一下源码来验证一下
可以看到，源码中采用了两种结构，还有一个intset，为什么要用intset呢？因为，当存储的是数字的时候，使用intset更加节省空间，但是在存储的时候要做判断，是要要转换成哈希类型

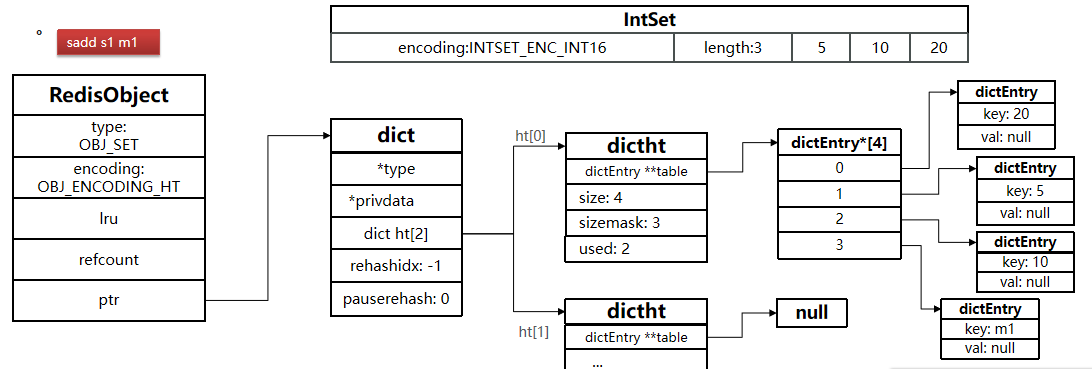

set 的结构图如图所示
可以看到虽然使用的是哈希键值对存储，但是val都设置为null就可以达到只存储值的效果。

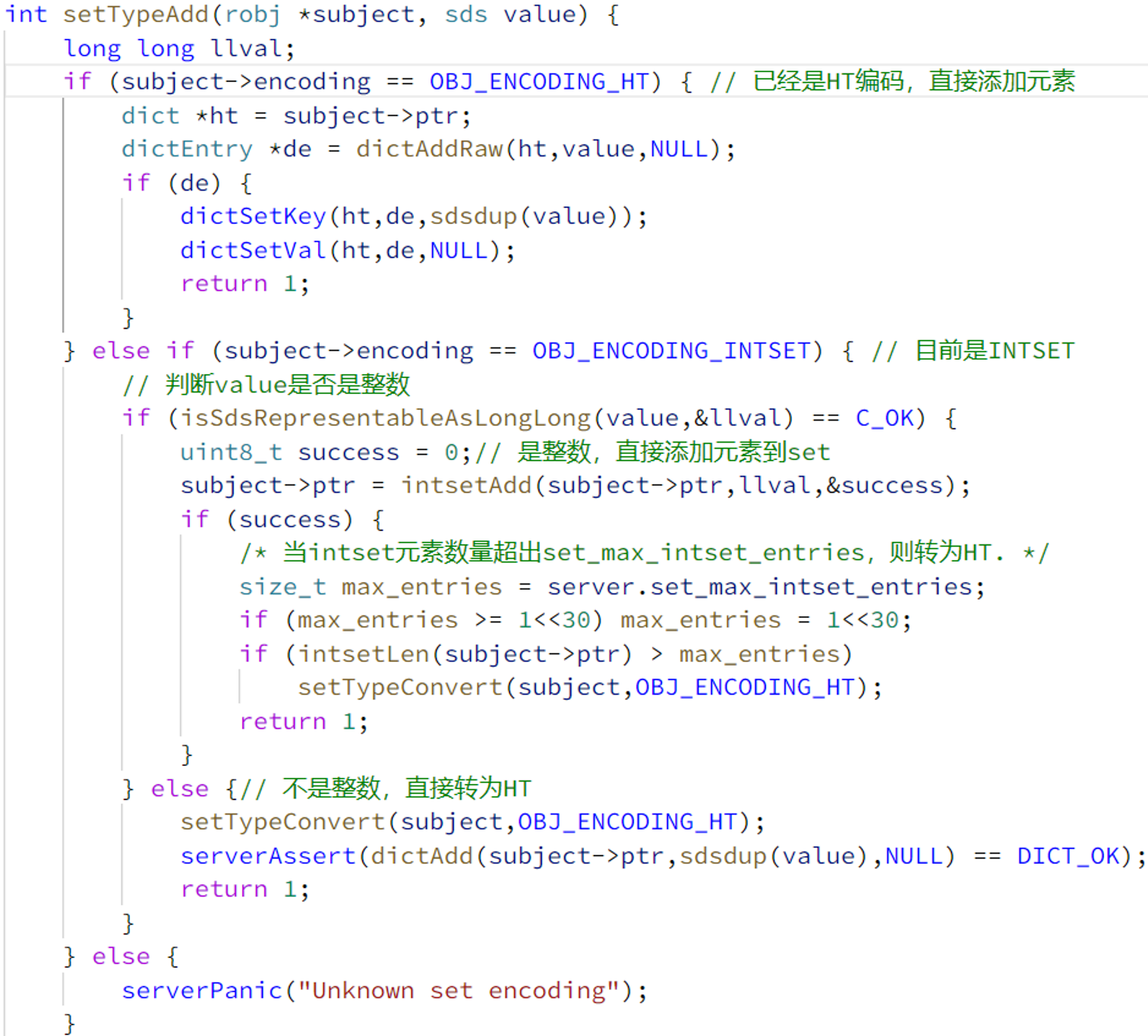

这里附上添加元素的源码
可以看到有两种情况需要转换编码格式：
1、intset中的元素超过了上限
2、当前添加的元素不是整数
ZSET
ZSet也就是SortedSet，其中每一个元素都需要指定一个score值和member值：
-
可以根据score值排序后
-
member必须唯一
-
可以根据member查询分数
可以满足这些条件的有两个数据结构：哈希表和跳表
哈希表：
可以确保member的唯一性
可以根据member查询分数
跳表：
可以根据score值排序
可以根据member查询分数
可以发现二者都只满足了一部分数据结构，那么把二者结合起来就会可以都满足了

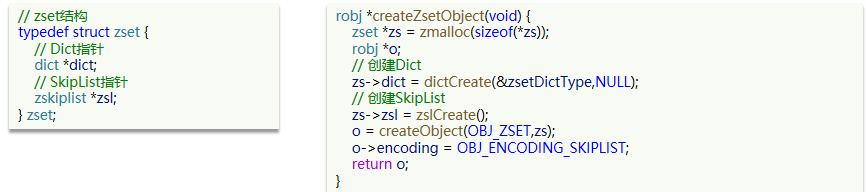

所以看一下对应的源码就可以发现，源码中是维护了两种结构

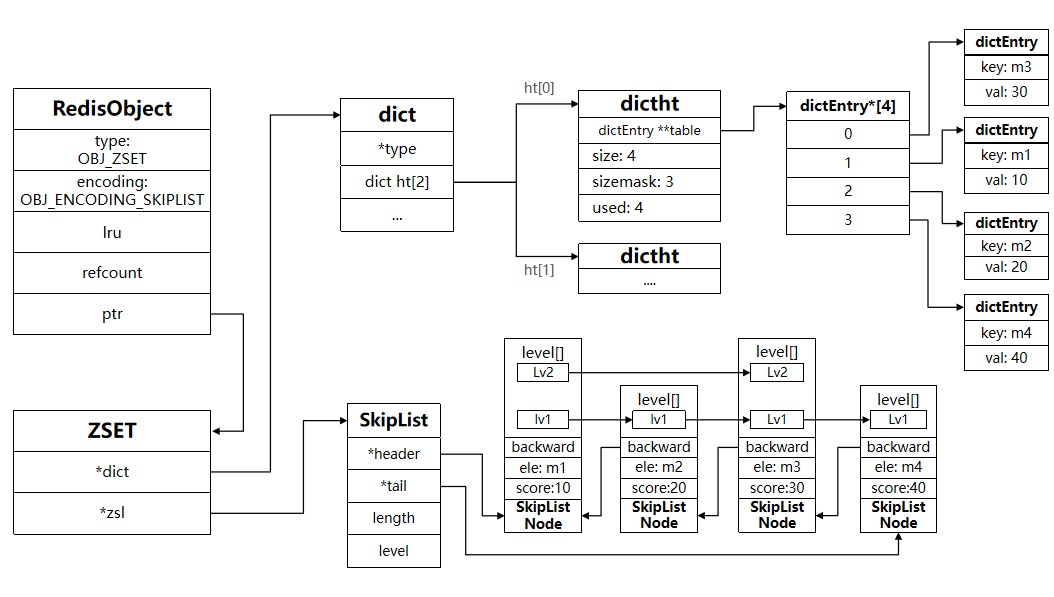

对应的数据结构如图所示
当元素数量不多时，HT和SkipList的优势不明显，而且更耗内存。因此zset还会采用ZipList结构来节省内存，不过需要同时满足两个条件：
-
元素数量小于zset_max_ziplist_entries，默认值128
-
每个元素都小于zset_max_ziplist_value字节，默认值64

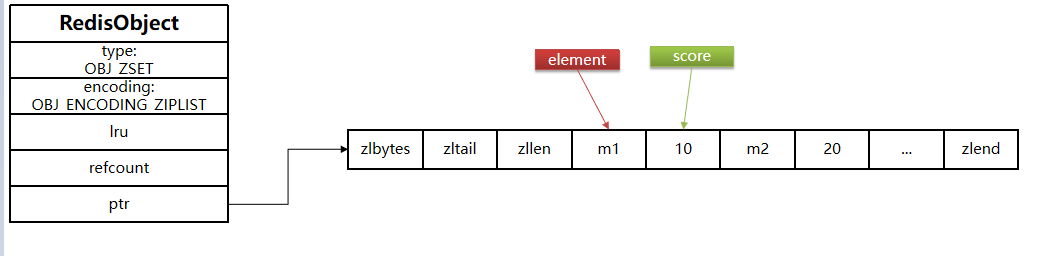

ziplist本身没有排序功能，而且没有键值对的概念，因此需要有zset通过编码实现：
-
ZipList是连续内存，因此score和element是紧挨在一起的两个entry， element在前，score在后
-
score越小越接近队首，score越大越接近队尾，按照score值升序排列
有两种情况会将编码方式转化为跳表:
1、zset_max_ziplist_entries 设置为0时，表示禁用了ZipList方式
2、 初始化元素val大于zset_max_ziplist_value时

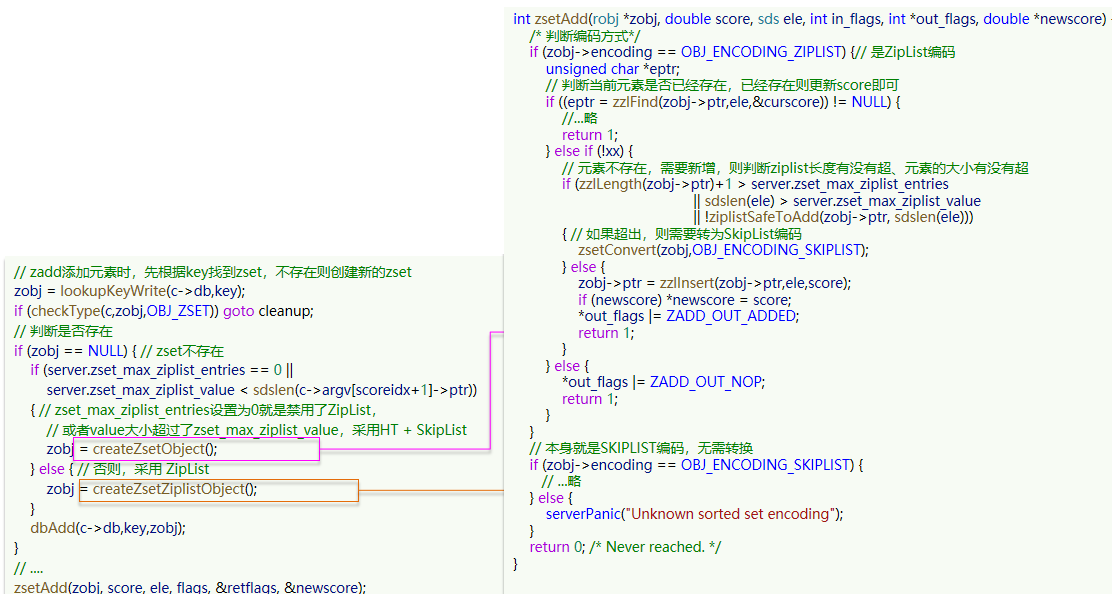

在添加元素时，也会对元素进行判断是否要转换数据结构和编码方式
使用ZipList存储的时候，采用的相邻存储的方式，即一对表示一个元素，再通过逻辑判断的方式来实现排序，注意这种方式只适用于元素个数较少的情况，当元素个数较少时，性能差别并不大，所以选择采用ZipList进行存储
Hash
刚说完zset，其实hash和zset十分相似，我们可以对比一下二者的异同
Hash结构与Redis中的Zset非常类似：
-
都是键值存储
-
都需求根据键获取值
-
键必须唯一
区别如下：
-
zset的键是member，值是score；hash的键和值都是任意值
-
zset要根据score排序；hash则无需排序
所以redis采取了和zset相似的处理，在数据量较小的时候采用了ZipList，数据量较大的时候采用的是dict结构
当Hash中数据项比较少的情况下，Hash底层才⽤压缩列表ziplist进⾏存储数据，随着数据的增加，底层的ziplist就可能会转成dict，具体配置如下：
hash-max-ziplist-entries 512
hash-max-ziplist-value 64

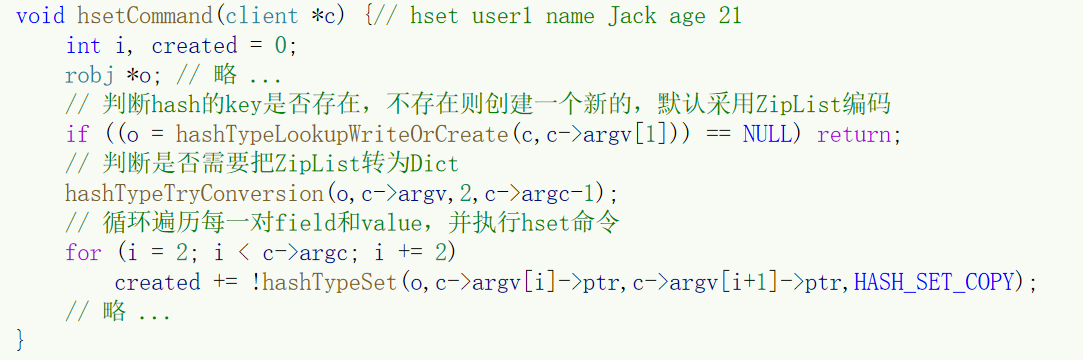

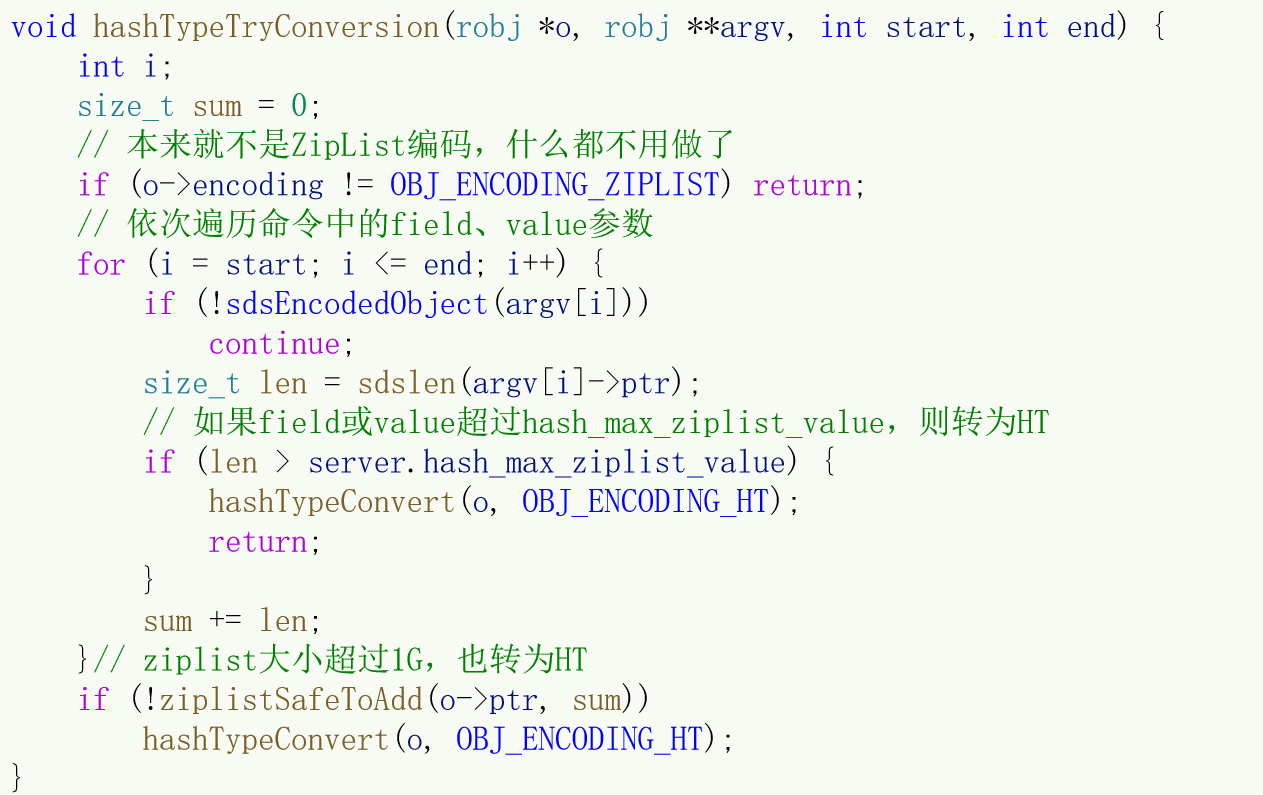

下面是对应的添加hash元素的源码
其中hashTypeLookupWriteOrCreat主要是判断key是否存在，元素的大小是否超出了hash-max-ziplist-value的限制
循环中hashTypeSet主要是判断添加的数据数量是否超过hash-max-ziplist-entries的限制

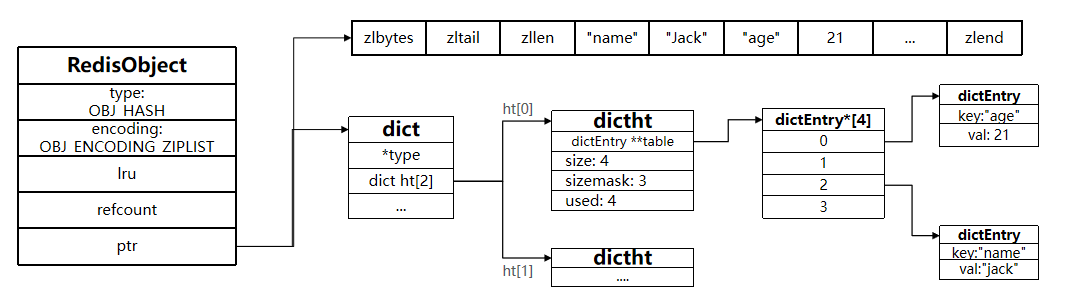

对应的结构图如下
若转换成dict则编码方式encoding会改变为OBJ_ENCODING_HT
