嵌入式学习--江协51单片机day6

Camellia03112025-05-16 17:03

更新一下学习方式，之前一直都是跟着老师敲代码，但是这样会导致中间理解不了，而且有些老师后面改了，是直接在视频中添的字，导致后面检查不出错误。所以，将会以理解为主，代码直接从源码粘贴，上课就主要是理解了。

然后总共是过三遍，上课看视频理解一边，每两个模块会写一篇博客，周末回顾会照着源码敲注释

（最近的视频大多都是1小时多一集，大概一天看一个模块，看4个小时左右）

AT24C02和DS18B20

这两个一个是I2C总线一个是单总线

AT24C02

AT24C02是E2PROM，一种存储器,使用I2C总线

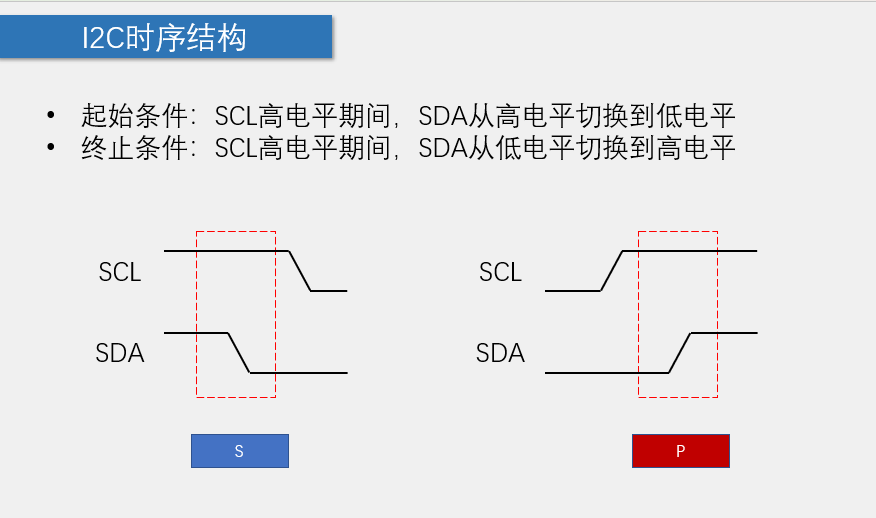

重要的原理是I2C总线的时序结构，后面的代码就是模拟实现

（这里主机从机，一般是单片机做主机，模块做从机）

为了不同模块的衔接，在各个模块中会有多余的赋值操作

这里发送和接受都是以字节为单位（在接收或者是读取数据时，要读取的数据已经位于线上，例如，这里读取时数据已经位于SDA线上）

（&常用于获取某一位，|常用于赋值某一位）

（这里的释放是指置一）

复制代码
#include <REGX52.H>

//引脚定义
sbit I2C_SCL=P2^1;
sbit I2C_SDA=P2^0;

/**
  * @brief  I2C开始
  * @param  无
  * @retval 无
  */
void I2C_Start(void)
{
	I2C_SDA=1;
	I2C_SCL=1;
	I2C_SDA=0;
	I2C_SCL=0;
}

/**
  * @brief  I2C停止
  * @param  无
  * @retval 无
  */
void I2C_Stop(void)
{
	I2C_SDA=0;
	I2C_SCL=1;
	I2C_SDA=1;
}

/**

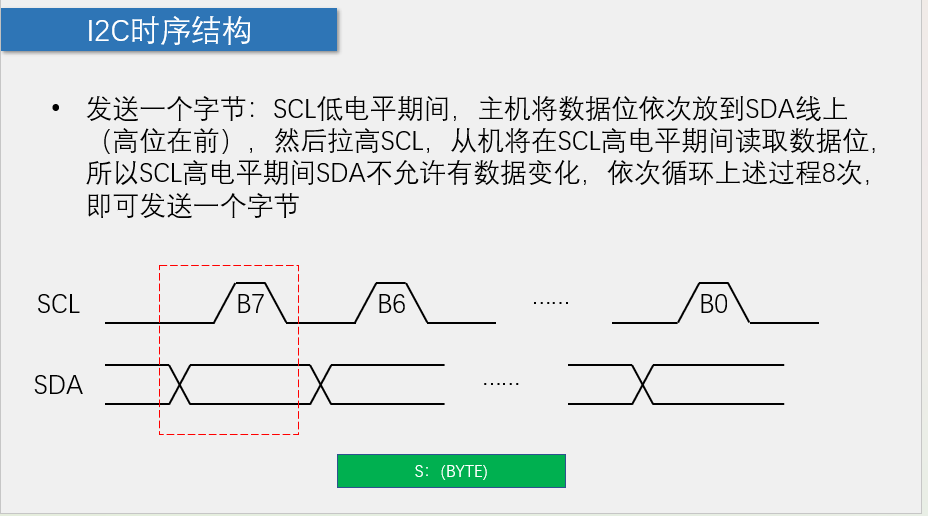

  * @brief  I2C发送一个字节
  * @param  Byte 要发送的字节
  * @retval 无
  */
void I2C_SendByte(unsigned char Byte)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		I2C_SDA=Byte&(0x80>>i);
		I2C_SCL=1;
		I2C_SCL=0;
	}
}

/**
  * @brief  I2C接收一个字节
  * @param  无
  * @retval 接收到的一个字节数据
  */
unsigned char I2C_ReceiveByte(void)
{
	unsigned char i,Byte=0x00;
	I2C_SDA=1;
	for(i=0;i<8;i++)
	{
		I2C_SCL=1;
		if(I2C_SDA){Byte|=(0x80>>i);}
		I2C_SCL=0;
	}
	return Byte;
}

/**

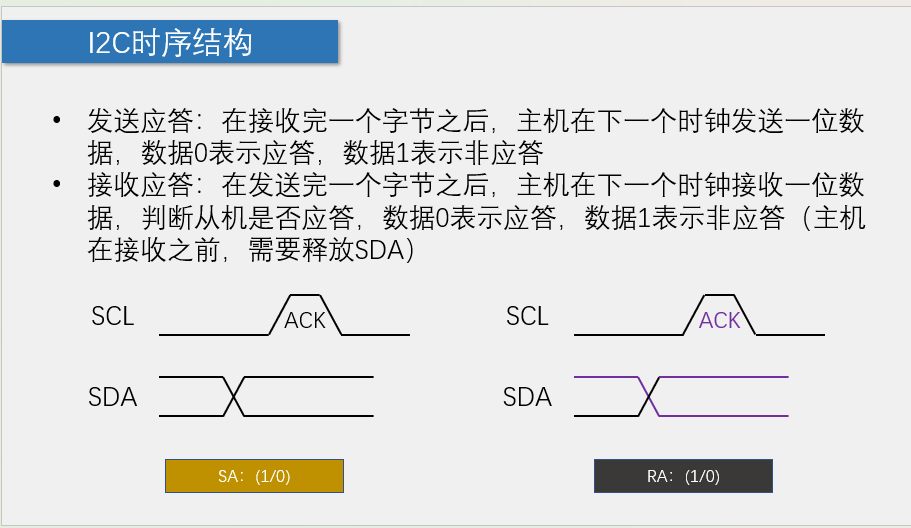

  * @brief  I2C发送应答
  * @param  AckBit 应答位，0为应答，1为非应答
  * @retval 无
  */
void I2C_SendAck(unsigned char AckBit)
{
	I2C_SDA=AckBit;
	I2C_SCL=1;
	I2C_SCL=0;
}

/**
  * @brief  I2C接收应答位
  * @param  无
  * @retval 接收到的应答位，0为应答，1为非应答
  */
unsigned char I2C_ReceiveAck(void)
{
	unsigned char AckBit;
	I2C_SDA=1;
	I2C_SCL=1;
	AckBit=I2C_SDA;
	I2C_SCL=0;
	return AckBit;
}

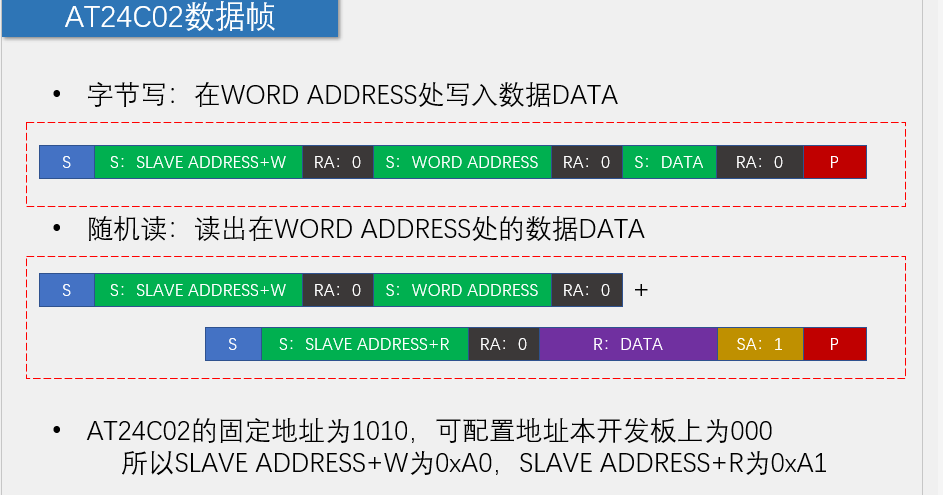

在了解了基础模块后，我们就可以发送数据帧

复制代码
#include <REGX52.H>
#include "I2C.h"

#define AT24C02_ADDRESS		0xA0

/**
  * @brief  AT24C02写入一个字节
  * @param  WordAddress 要写入字节的地址
  * @param  Data 要写入的数据
  * @retval 无
  */
void AT24C02_WriteByte(unsigned char WordAddress,Data)
{
	I2C_Start();
	I2C_SendByte(AT24C02_ADDRESS);
	I2C_ReceiveAck();
	I2C_SendByte(WordAddress);
	I2C_ReceiveAck();
	I2C_SendByte(Data);
	I2C_ReceiveAck();
	I2C_Stop();
}

/**
  * @brief  AT24C02读取一个字节
  * @param  WordAddress 要读出字节的地址
  * @retval 读出的数据
  */
unsigned char AT24C02_ReadByte(unsigned char WordAddress)
{
	unsigned char Data;
	I2C_Start();
	I2C_SendByte(AT24C02_ADDRESS);
	I2C_ReceiveAck();
	I2C_SendByte(WordAddress);
	I2C_ReceiveAck();
	I2C_Start();
	I2C_SendByte(AT24C02_ADDRESS|0x01);
	I2C_ReceiveAck();
	Data=I2C_ReceiveByte();
	I2C_SendAck(1);
	I2C_Stop();
	return Data;
}

AT24C02数据存储

在实现了各个模块后，数据存储就变得简单了

注意在写入时，要delay一段时间，在手册中规定了最短时间

int在C51中是16位，我们无论是发送还是接受都是8位，所以要给他分开

复制代码
#include <REGX52.H>
#include "LCD1602.h"
#include "Key.h"
#include "AT24C02.h"
#include "Delay.h"

unsigned char KeyNum;
unsigned int Num;

void main()
{
	LCD_Init();
	LCD_ShowNum(1,1,Num,5);
	while(1)
	{
		KeyNum=Key();
		if(KeyNum==1)	//K1按键，Num自增
		{
			Num++;
			LCD_ShowNum(1,1,Num,5);
		}
		if(KeyNum==2)	//K2按键，Num自减
		{
			Num--;
			LCD_ShowNum(1,1,Num,5);
		}
		if(KeyNum==3)	//K3按键，向AT24C02写入数据
		{
			AT24C02_WriteByte(0,Num%256);
			Delay(5);
			AT24C02_WriteByte(1,Num/256);
			Delay(5);
			LCD_ShowString(2,1,"Write OK");
			Delay(1000);
			LCD_ShowString(2,1,"        ");
		}
		if(KeyNum==4)	//K4按键，从AT24C02读取数据
		{
			Num=AT24C02_ReadByte(0);
			Num|=AT24C02_ReadByte(1)<<8;
			LCD_ShowNum(1,1,Num,5);
			LCD_ShowString(2,1,"Read OK ");
			Delay(1000);
			LCD_ShowString(2,1,"        ");
		}
	}
}

秒表（定时器扫描数码管）

在这里老师更新了按键的实现，之前使用delay加while死循环过滤按键的震动，会出现按下后主函数无法进行（卡在死循环），这里使用定时器扫描按键就避免了这种情况，同时可以选择实现按下释放还是松开释放

复制代码
#include <REGX52.H>
#include "Delay.h"

unsigned char Key_KeyNumber;

/**
  * @brief  获取按键键码
  * @param  无
  * @retval 按下按键的键码，范围：0,1~4,0表示无按键按下
  */
unsigned char Key(void)
{
	unsigned char Temp=0;
	Temp=Key_KeyNumber;
	Key_KeyNumber=0;
	return Temp;
}

/**
  * @brief  获取当前按键的状态，无消抖及松手检测
  * @param  无
  * @retval 按下按键的键码，范围：0,1~4,0表示无按键按下
  */
unsigned char Key_GetState()
{
	unsigned char KeyNumber=0;

	if(P3_1==0){KeyNumber=1;}
	if(P3_0==0){KeyNumber=2;}
	if(P3_2==0){KeyNumber=3;}
	if(P3_3==0){KeyNumber=4;}

	return KeyNumber;
}

/**
  * @brief  按键驱动函数，在中断中调用
  * @param  无
  * @retval 无
  */
void Key_Loop(void)
{
	static unsigned char NowState,LastState;
	LastState=NowState;				//按键状态更新
	NowState=Key_GetState();		//获取当前按键状态
	//如果上个时间点按键按下，这个时间点未按下，则是松手瞬间，以此避免消抖和松手检测
	if(LastState==1 && NowState==0)
	{
		Key_KeyNumber=1;
	}
	if(LastState==2 && NowState==0)
	{
		Key_KeyNumber=2;
	}
	if(LastState==3 && NowState==0)
	{
		Key_KeyNumber=3;
	}
	if(LastState==4 && NowState==0)
	{
		Key_KeyNumber=4;
	}
}

可能有人对于Key的实现有疑问，为什么不直接返回KeyNumber？因为我们需要给它恢复0的状态，所以需要额外设置变量

数码管也进行了更新

添加数组Buf是为了后面显示用的，表示第i位上的数字

复制代码
#include <REGX52.H>
#include "Delay.h"

//数码管显示缓存区
unsigned char Nixie_Buf[9]={0,10,10,10,10,10,10,10,10};

//数码管段码表
unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x00,0x40};

/**
  * @brief  设置显示缓存区
  * @param  Location 要设置的位置，范围：1~8
  * @param  Number 要设置的数字，范围：段码表索引范围
  * @retval 无
  */
void Nixie_SetBuf(unsigned char Location,Number)
{
	Nixie_Buf[Location]=Number;
}

/**
  * @brief  数码管扫描显示
  * @param  Location 要显示的位置，范围：1~8
  * @param  Number 要显示的数字，范围：段码表索引范围
  * @retval 无
  */
void Nixie_Scan(unsigned char Location,Number)
{
	P0=0x00;				//段码清0，消影
	switch(Location)		//位码输出
	{
		case 1:P2_4=1;P2_3=1;P2_2=1;break;
		case 2:P2_4=1;P2_3=1;P2_2=0;break;
		case 3:P2_4=1;P2_3=0;P2_2=1;break;
		case 4:P2_4=1;P2_3=0;P2_2=0;break;
		case 5:P2_4=0;P2_3=1;P2_2=1;break;
		case 6:P2_4=0;P2_3=1;P2_2=0;break;
		case 7:P2_4=0;P2_3=0;P2_2=1;break;
		case 8:P2_4=0;P2_3=0;P2_2=0;break;
	}
	P0=NixieTable[Number];	//段码输出
}

/**
  * @brief  数码管驱动函数，在中断中调用
  * @param  无
  * @retval 无
  */
void Nixie_Loop(void)
{
	static unsigned char i=1;
	Nixie_Scan(i,Nixie_Buf[i]);
	i++;
	if(i>=9){i=1;}
}

主函数中中断函数的使用也很巧妙，这个只能是个人体悟了吧

复制代码
#include <REGX52.H>
#include "Timer0.h"
#include "Key.h"
#include "Nixie.h"
#include "Delay.h"
#include "AT24C02.h"

unsigned char KeyNum;
unsigned char Min,Sec,MiniSec;
unsigned char RunFlag;

void main()
{
	Timer0_Init();
	while(1)
	{
		KeyNum=Key();
		if(KeyNum==1)			//K1按键按下
		{
			RunFlag=!RunFlag;	//启动标志位翻转
		}
		if(KeyNum==2)			//K2按键按下
		{
			Min=0;				//分秒清0
			Sec=0;
			MiniSec=0;
		}
		if(KeyNum==3)			//K3按键按下
		{
			AT24C02_WriteByte(0,Min);	//将分秒写入AT24C02
			Delay(5);
			AT24C02_WriteByte(1,Sec);
			Delay(5);
			AT24C02_WriteByte(2,MiniSec);
			Delay(5);
		}
		if(KeyNum==4)			//K4按键按下
		{
			Min=AT24C02_ReadByte(0);	//读出AT24C02数据
			Sec=AT24C02_ReadByte(1);
			MiniSec=AT24C02_ReadByte(2);
		}
		Nixie_SetBuf(1,Min/10);	//设置显示缓存，显示数据
		Nixie_SetBuf(2,Min%10);
		Nixie_SetBuf(3,11);
		Nixie_SetBuf(4,Sec/10);
		Nixie_SetBuf(5,Sec%10);
		Nixie_SetBuf(6,11);
		Nixie_SetBuf(7,MiniSec/10);
		Nixie_SetBuf(8,MiniSec%10);
	}
}

/**
  * @brief  秒表驱动函数，在中断中调用
  * @param  无
  * @retval 无
  */
void Sec_Loop(void)
{
	if(RunFlag)
	{
		MiniSec++;
		if(MiniSec>=100)
		{
			MiniSec=0;
			Sec++;
			if(Sec>=60)
			{
				Sec=0;
				Min++;
				if(Min>=60)
				{
					Min=0;
				}
			}
		}
	}
}

void Timer0_Routine() interrupt 1
{
	static unsigned int T0Count1,T0Count2,T0Count3;
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	T0Count1++;
	if(T0Count1>=20)
	{
		T0Count1=0;
		Key_Loop();	//20ms调用一次按键驱动函数
	}
	T0Count2++;
	if(T0Count2>=2)
	{
		T0Count2=0;
		Nixie_Loop();//2ms调用一次数码管驱动函数
	}
	T0Count3++;
	if(T0Count3>=10)
	{
		T0Count3=0;
		Sec_Loop();	//10ms调用一次数秒表驱动函数
	}
}

就到这里结束了，温度传感器下一篇再写了，太长了....
