SgLang代码细读-2.forward过程

SgLang代码细读-2.forward过程

总览

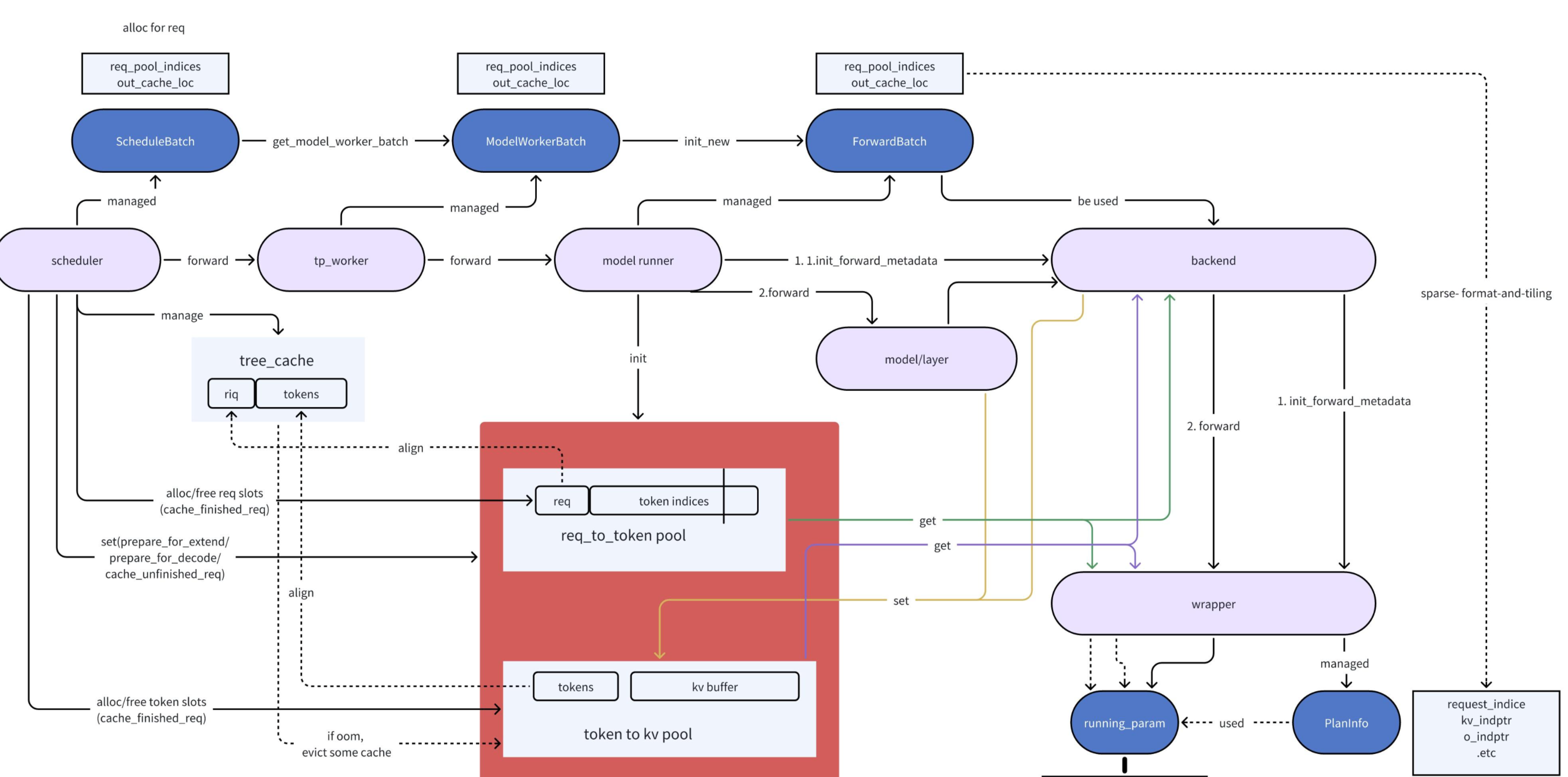

Forward的主要过程围绕着 run_batch->TPModelWorker->ModelRunner->Model->layer->AttentionBackend->process_batch_result 这个链条展开

Prefill由于输入不定长, 无法开启cudagraph, 而decode由于输入输出是one-by-one的模式, 且能通过merge_batch的方式组装batch, 因此可以通过cudaGraph来加速. 而且P和D对与kvCache的处理逻辑也不同, 在看的时候重点关注这两部分, 看的时候model以deepseek,MLA,fa3为主.

ScheduleBatch -> ModelWorkerBatch -> ForwardBatch 这三个的关系:

1. ScheduleBatch: 最上层的batch结构, 和scheduler交互, 大多数在CPU上的数据, 比如: 当前batch的类型，模型参数，sampling参数, 请求级信息, kvcache的索引数据等
2. ModelWorkerBatch: ScheduleBatch的子集, 只包含和forward相关的data
3. ForwardBatch: 最底层结构, 主要包含forward所需的GPU tensor相关data

共同forward逻辑

1.batch.get_model_worker_batch()

seq_lens从GPU->CPU / 维护bid(batch id) / 从ScheduleBatch构建ModelWorkerBatch

2.tp_worker.forward_batch_generation(model_worker_batch)

• 更新sampling_info: decode采样所需的参数和相关惩罚系数, 如temperatures, top_p, top_k等.
• overlap状态下: 把ModelWorkerBatch塞到input_queue里, input_queue是一个独立的线程不断loopforward_thread_func, 从input_queue里循环pop后进行前向计算, 计算完后同步传入的event.

关闭overlap状态的逻辑:

1. ForwardBatch.init_new
2. 如果开启了PP, 不是PP第一层的节点需要先经过通信拿到上一层PP的输出, 具体步骤: pp_group.recv_tensor_dict, 如果TP>1, 那么先要把同TPRank的上一层节点进行P2P通信, 拿到分片结果, 然后再把同一个TPgroup的激活allGather到TP_Rank=0的节点上, 最后以这个作为forward输入
3. self.model_runner.forward: 根据forwardBatch类型(extend/decode/idle), 判断接下来要走的forward逻辑, 而forward所使用的attn_backend是通过server_args在启动时的入参来指定的

Prefill (forward_extend)

1. attn_backend.init_forward_metadata: 因为每个layer存在相同的数据, 比如max_seq_len, 如果在forward之前就算好就减少了layer-1次的重复计算. 所以把layer间的共有数据定义为metadata.
2. self.model.forward: 根据modelConfig实例化的model. 通过model-path这个参数进行的模型加载, 组网逻辑在sglang/python/sglang/srt/models下面. 模型部分的优化与cache部分的读写和通信, 在下一篇blog中细说

Decode (self.cuda_graph_runner.replay)

CUDAGraphRunner

initialize

在ModelRunner初始化的时候, 一起初始化的init_cuda_graphs, 主要是几个步骤:

1. get_batch_sizes_to_capture: 根据req_to_token_pool.size, server_args.cuda_graph_max_bs, server_args.torch_compile_max_bs 这几个参数或变量, 确定要捕获的最大batch_size, 确保显存不会超限.
2. attn_backend.init_cuda_graph_state: 根据确定的bs列表拿到最大的bs, 根据maxbs确定attn中使用的中间激活分配的固定长度
3. 根据max_bs/max_num_token, 分配输入显存空间, 同时打开torch.compile转静态图.
4. 进行图capture, 对每个可用的bs跑一次forward(capture_one_batch_size), 使能够捕获到图.

执行

cuda_graph_runner.replay, 根据当前forward_batch的batch_size来确定跑哪张图, 然后进入cudaGraph的replay

采样与惩罚

model_runner.sample

preprocess_logits

1. enable_overlap时, 需要先等待sampling_info_done这个event跑完.
2. apply_logits_bias:
   • 如果存在惩罚规则时, penalizer_orchestrator.apply(logits), 对对应的logits进行惩罚.
   • 当请求对输出有格式要求时, 比如json. 需要通过grammar->vocab_mask来规范化输出

惩罚规则

目前有3种规则:

• BatchedMinNewTokensPenalizer: 在每个请求生成的 token 数未达到min_new_tokens之前，强制禁止生成 ，从而保证每个请求至少生成指定数量的新 token
• BatchedPresencePenalizer: 在每个请求的输出序列中，统计每个 token 已经出现的次数，并根据frequency_penalty，对这些 token 的 logits 进行惩罚（减去一定分数），从而降低它们再次被采样的概率。这样可以有效减少重复 token 的生成，提高输出的多样性
• BatchedPresencePenalizer: 在每个请求的输出序列中，如果某个 token 已经出现过一次，就对该 token 的 logits 施加一次惩罚（减去 presence_penalty 分数），从而降低它再次被采样的概率

MTP（Multi-Token Prediction）

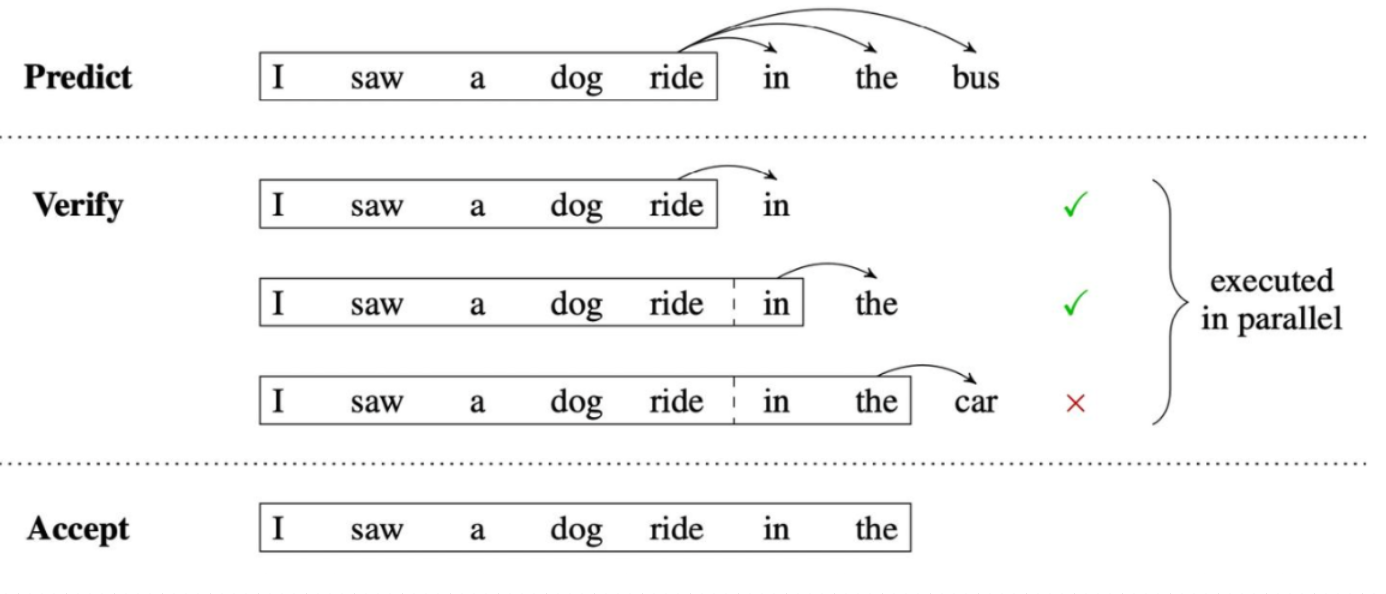

单次预测多个词用于加速decode阶段的预测, 主要原理如图, 主要分成3步:

1. 使用小模型(draft)用于推理出多个token, in the bus即为结果.
2. 把小模型预估出的3个token分别组成batchsize=3的一个batch进行并行推理
3. 在batch内与之前的多个token一致的最长前缀记录下来, 在这里in the 一致, 那么就可以直接accept后输出. 这样就能减少对main模型的one-by-one串行调用, 加速推理.
4. 如果想进一步加速, 那么在verify的时候, 可以也同步跑小模型进行推理, 把最长前缀的那个batch_index推理出的draft token作为下一次verify的输入. 流程就变成了predict->verify->accept->verify->accept->...

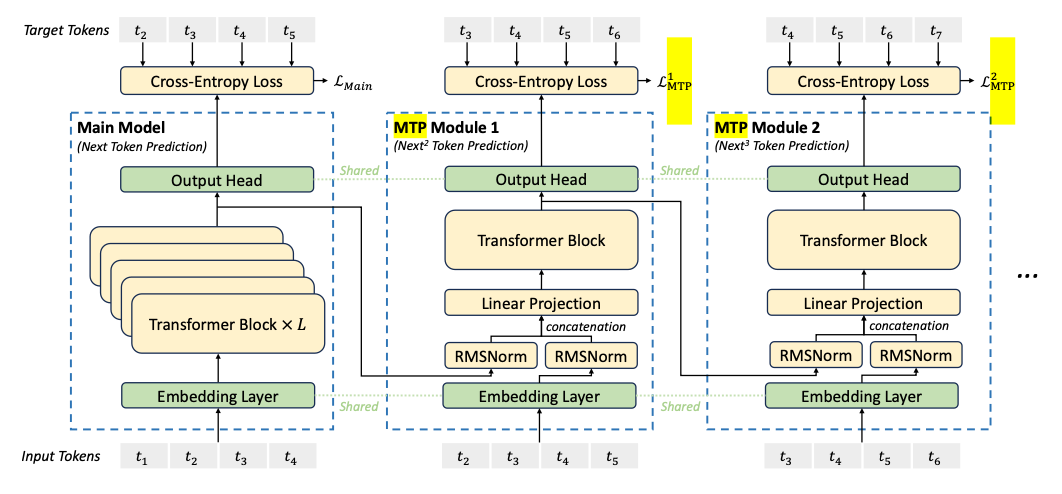

在deepseek中的MTP:

通过样本错位的方式进行训练, 通过N次样本错位就能训出用于nextN预估的N个draft模型.

forward_batch_speculative_generation (python/sglang/srt/speculative/eagle_worker.py)

draft

1. cumulate_output_tokens: 计算token惩罚项

2. alloc_paged_token_slots_extend: 为next_k token在kv缓存池中申请空间, 如果不够则从tree_cache中驱逐(evict), backup_state的作用是备份当前的allocator状态, 如果后续出现显存不足之类的问题, 可以方便的回滚

3. assign_draft_cache_locs: 把out_cache_locs里的数据copy到kv缓存池里用于后续的forward

4. draft_forward: 也可以采用cudaGraph的运行模式, 这里以非cudaGraph模式看逻辑, for循环K次

   • select_top_k_tokens: 把上一步算出的topk候选token中,和当前top路径相乘, 拿到联合概率最高的k条路径.然后更新input_ids, hidden_states, scores(选中路径的分数)等
   • 构造这次循环draft_model.forward需要用到的forwardBatch, 进入forward拿到logics_output
   • logics_output经过softmax, 获取到各个输出的token和其对应的概率, 选出topk用于下一次循环.

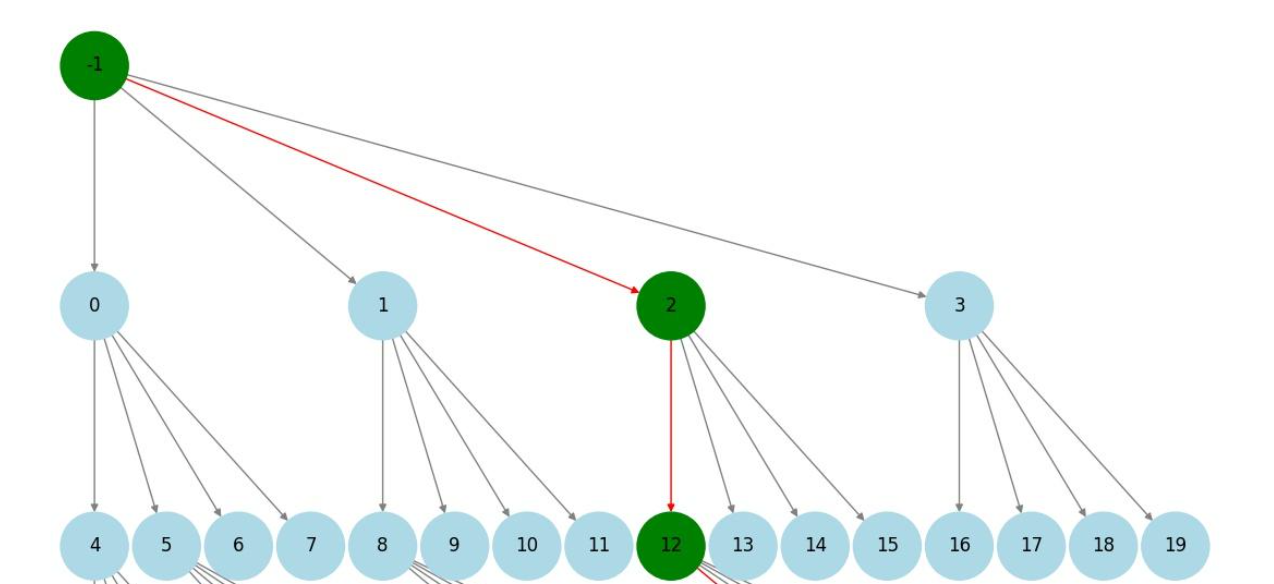

   draft-tree:

verify

1. spec_info.prepare_for_verify: 提前分配kv缓存空间

2. target_worker.forward_batch_generation: 在正常模型推理之前, 把spec_info中的position替换到forward_batch里, 另外再draft的时候就通过seq_lens_sum重新组织了batch的排布. 便于并行验证.

3. spec_info.verify->verify_tree_greedy: 当采样策略设置为贪心时, 通过贪心策略在生成的draft树上找到最长能够接受的目标token路径.

   否则通过正常采样逻辑从树中获取路径

4. 判断batch内有木有直接推理到 的输出, 如果有完成的请求进行batch 动态收缩，只保留未完成请求，已完成请求从 batch 中剔除，后续只推理未完成部分, 返回加上接受token长度的verify结果

5. 如果verify之后的verifyied_id不为空, 还需要继续进行验证forward_draft_extend_after_decode
