卷积神经网络(CNN)模型

一、概述

卷积神经网络（Convolutional Neural Network, CNN）是一种深度学习模型，广泛应用于图像识别、计算机视觉等领域。其设计理念源于对生物视觉皮层神经机制的模拟，核心原理是通过卷积、池化（下采样）、全连接等操作，自动提取输入数据的层级特征，完成分类或回归任务。

二、模型原理

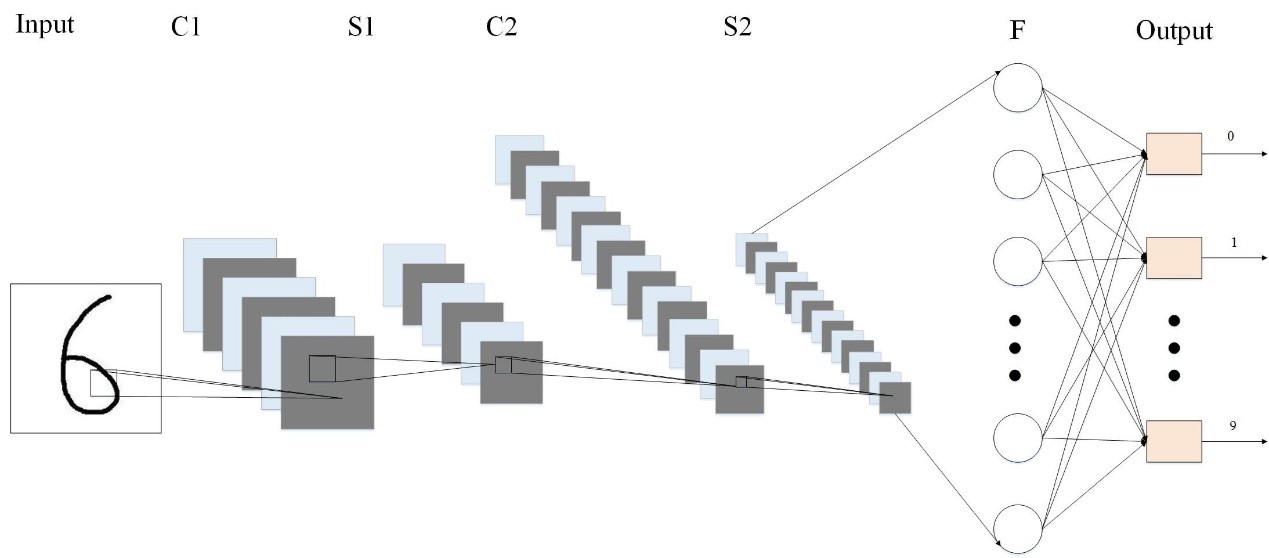

一个典型卷积神经网络模型通常依次由输入层、卷积层、下采样层、全连接层、输出层等构成。该模型最主要的三个特点是局部感知、权值共享、下采样，局部感知和权值共享体现在卷积层，下采样体现在采样层。一个典型CNN结构图如下图所示

1.输入层

即输入数据，通常是图像，或其他结构化的数据。

2.卷积层

通过卷积核（Filter/Kernel）在输入数据（如图像）上滑动，每次仅与局部区域进行加权求和，模拟生物视觉的局部感知机制。如果输入数据为一张灰度图，那么卷积核为二维张量（如3×3），对应计算输入图像的值；如果输入数据为一张 RGB 图像（3 通道），则卷积核通常为三维张量（如 3×3×3），对应计算输入图像的多通道值。

同一个卷积核在滑动过程中参数（权重）保持不变，例如，一个输入图像用 3×3 的卷积核提取特征，只需学习 9 个参数，大幅减少模型参数量。卷积运算的结果称为特征映射，每个特征映射对应输入数据的一种特征（如边缘、纹理、颜色等）。该层操作有卷积核大小、步长（Stride）、填充（Padding）等关键参数。卷积核大小常见有 3×3、5×5 等；步长（Stride）是卷积核滑动的间隔，步长为 1 时逐像素滑动，步长为 2 时每隔一个像素滑动；填充（Padding）是指在输入数据边缘补零，保持特征图尺寸（如 "Same Padding" 使输出尺寸与输入相同）或控制尺寸缩小比例。通过叠加多个卷积核，可提取多维度特征。该层的输出通常叫做特征图（fature map）。

3.下采样层

下采样（Downsampling）也叫做池化（Pooling）。该层的一个作用是实现下采样，通过聚合局部区域特征（如取最大值或平均值），缩小特征图尺寸，减少计算量。另一个作用是实现平移不变性，使特征对输入数据的微小位移不敏感，增强模型鲁棒性。同样，该层的输出也可叫做特征图。

4.全连接层

经过多层卷积和池化操作后，特征图被展平为一维向量，输入到全连接层（Fully Connected Layer）。全连接层中的每个神经元与上一层的所有神经元相连，通过矩阵乘法和激活函数，将提取到的特征映射到预测输出。

5.输出层

经过多层计算之后，输出预测内容。对于分类任务，通常使用 Softmax 激活函数，输出各类别的概率分布；对于回归任务，通常可直接设计为一个以线性函数为激活函数的神经元，输出连续型变量值。

三、网络层级与深度的理解

1.低层级卷积层提取边缘、颜色、纹理等基础特征。

2.高层级通过多层卷积和池化，组合基础特征形成复杂语义（如 "眼睛"→"人脸"→"物体类别"）。

3.网络深度增加（层数增多），可提取更抽象的特征，但需解决梯度消失 / 爆炸问题（通过残差连接、批量归一化等技术优化）。

四、优势与应用

1. 优势

参数效率高 ：权值共享和局部感知减少参数量，适合处理高维数据（如图像）。
特征自动提取：无需人工设计特征，端到端学习从原始数据到标签的映射。

2. 应用领域

图像领域 ：分类、目标检测（如 YOLO、Faster R-CNN）、语义分割（如 U-Net）。
视频领域 ：行为识别（3D CNN）、视频生成。
其他领域：自然语言处理（文本 CNN）、医学影像分析、自动驾驶等。

3.一些典型CNN架构应用

模型	特点
LeNet-5	首个成功应用于手写数字识别的 CNN，包含卷积层、池化层和全连接层。
AlexNet	通过更深的结构（5 层卷积）和 Dropout 技术，在 ImageNet 竞赛中大幅提升准确率。
VGGNet	使用小尺寸卷积核（3×3）堆叠增加深度，验证了深度对性能的重要性。
ResNet	引入残差连接（Residual Connection），解决深层网络训练困难问题。
GoogLeNet	采用 Inception 模块，并行使用不同尺寸卷积核，平衡计算量与特征多样性。

五、Python实现示例

（环境：Python 3.11，PyTorch 2.4.0）

python 复制代码

import torch
import torch.nn as nn
import torch.optim as optim
from torchvision import datasets, transforms
from torch.utils.data import DataLoader

# 定义数据预处理
transform = transforms.Compose([
    transforms.ToTensor(),  # 转换为张量
    transforms.Normalize((0.1307,), (0.3081,))  # 标准化处理
])

# 加载训练集和测试集
train_dataset = datasets.MNIST('data', train=True, download=True, transform=transform)
test_dataset = datasets.MNIST('data', train=False, transform=transform)

# 创建数据加载器
train_loader = DataLoader(train_dataset, batch_size=64, shuffle=True)
test_loader = DataLoader(test_dataset, batch_size=1000)

# 定义卷积神经网络模型
class SimpleCNN(nn.Module):
    def __init__(self):
        super(SimpleCNN, self).__init__()
        self.conv1 = nn.Conv2d(1, 10, kernel_size=5)  # 输入通道1，输出通道10
        self.conv2 = nn.Conv2d(10, 20, kernel_size=5)  # 输入通道10，输出通道20
        self.conv2_drop = nn.Dropout2d()  # Dropout层，防止过拟合
        self.fc1 = nn.Linear(320, 50)  # 全连接层
        self.fc2 = nn.Linear(50, 10)   # 输出层，10个类别

    def forward(self, x):
        x = nn.functional.relu(nn.functional.max_pool2d(self.conv1(x), 2))
        x = nn.functional.relu(nn.functional.max_pool2d(self.conv2_drop(self.conv2(x)), 2))
        x = x.view(-1, 320)  # 展平张量
        x = nn.functional.relu(self.fc1(x))
        x = nn.functional.dropout(x, training=self.training)
        x = self.fc2(x)
        return nn.functional.log_softmax(x, dim=1)

# 初始化模型、损失函数和优化器
model = SimpleCNN()
criterion = nn.NLLLoss()  # 负对数似然损失函数
optimizer = optim.Adam(model.parameters(), lr=0.001)  # Adam优化器

# 训练函数
def train(model, train_loader, optimizer, epoch):
    model.train()
    for batch_idx, (data, target) in enumerate(train_loader):
        optimizer.zero_grad()  # 梯度清零
        output = model(data)   # 前向传播
        loss = criterion(output, target)  # 计算损失
        loss.backward()        # 反向传播
        optimizer.step()       # 更新参数
        if batch_idx % 100 == 0:
            print(f'Train Epoch: {epoch} [{batch_idx * len(data)}/{len(train_loader.dataset)} '
                  f'({100. * batch_idx / len(train_loader):.0f}%)]\tLoss: {loss.item():.6f}')

# 测试函数
def test(model, test_loader):
    model.eval()
    test_loss = 0
    correct = 0
    with torch.no_grad():
        for data, target in test_loader:
            output = model(data)
            test_loss += criterion(output, target).item()  # 累加损失
            pred = output.argmax(dim=1, keepdim=True)  # 获取预测结果
            correct += pred.eq(target.view_as(pred)).sum().item()  # 统计正确预测数

    test_loss /= len(test_loader.dataset)
    print(f'\nTest set: Average loss: {test_loss:.4f}, '
          f'Accuracy: {correct}/{len(test_loader.dataset)} '
          f'({100. * correct / len(test_loader.dataset):.2f}%)\n')

# 训练模型
for epoch in range(1, 5):  # 训练4个轮次
    train(model, train_loader, optimizer, epoch)
    test(model, test_loader)

End.
