模型可视化

深度学习模型可视化是理解、调试和优化模型的关键技术，涉及模型结构、参数、层输出、数据流动、训练过程等多维度分析。

一、可视化的核心作用

模型理解
- 解析复杂模型的网络架构（如CNN的层级连接、Transformer的注意力机制）。
- 揭示模型如何从输入数据中提取特征（如卷积层的激活模式）。
调试与优化
- 定位层间信息流动异常（如梯度消失/爆炸、特征图空白）。
- 分析过拟合/欠拟合原因（如训练曲线震荡、验证集性能骤降）。
可解释性增强
- 向非技术人员展示模型决策逻辑（如图像分类中的关键像素区域）。
- 符合医疗、金融等敏感领域的合规性要求（如欧盟《人工智能法案》的透明性要求）。
数据与特征分析
- 验证数据预处理效果（如图像归一化、文本分词正确性）。
- 发现数据分布偏差（如类别不平衡、异常样本）。

二、可视化的核心维度

1. 模型结构可视化

目标：展示网络层连接关系、参数规模、计算流程。
适用场景 ：
- 新模型设计验证（如检查残差连接是否正确）。
- 模型压缩对比（如剪枝前后的层数量变化）。
技术方法 ：
- 框架原生工具 ：
  - PyTorch：torchsummary打印层结构，torchviz生成计算图。
  - TensorFlow/Keras：tf.keras.utils.plot_model绘制模型图，TensorBoard的Graphs模块。
  - MXNet：mxnet.viz.plot_network可视化符号图。
- 通用工具 ：

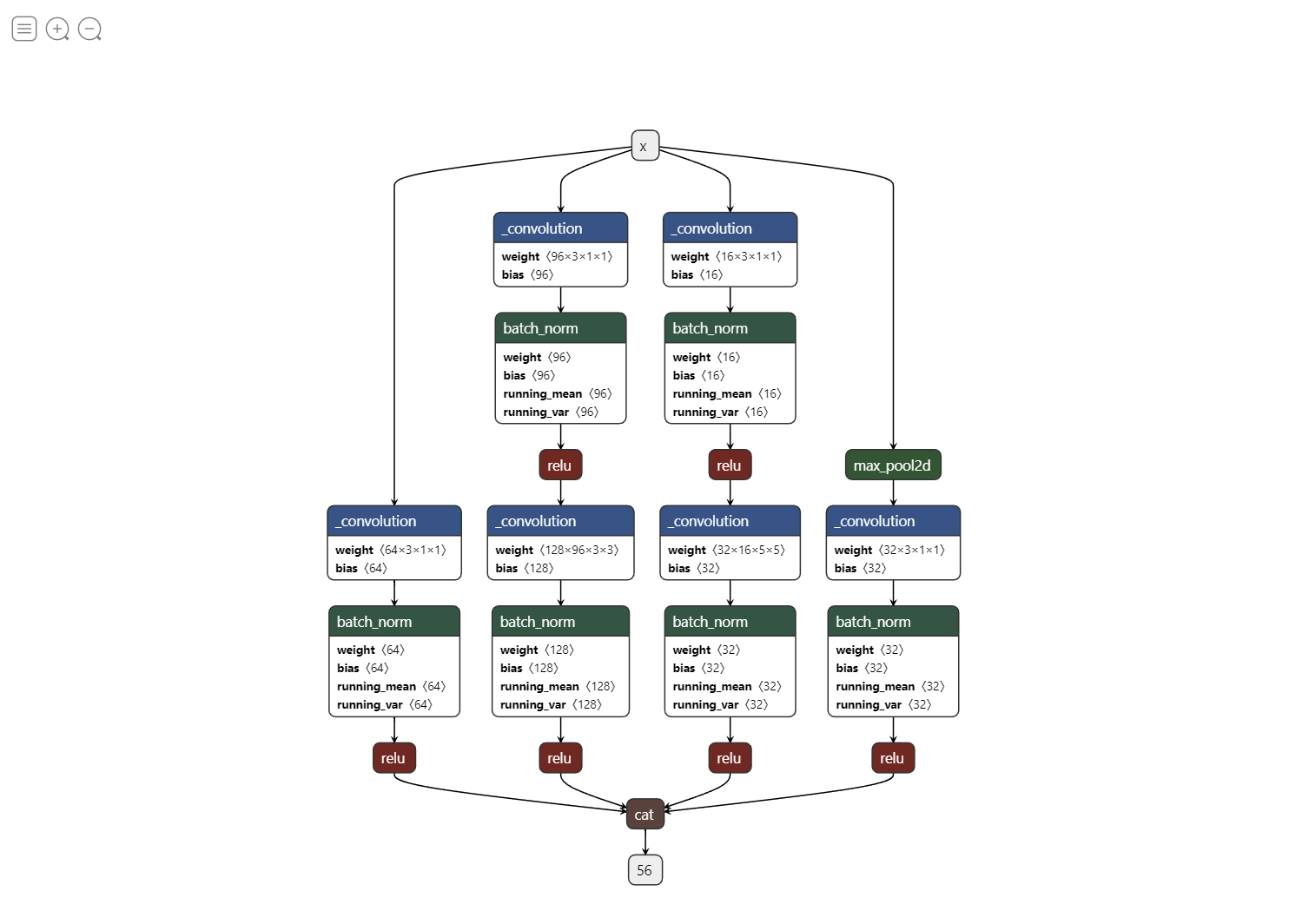

  - Netron ：支持PyTorch（.pt/.pth）、TensorFlow（.pb/.h5）、ONNX、TensorRT等多种格式模型的交互式结构渲染，支持缩放、层参数查看（如卷积核尺寸、通道数），ONNX解释比较好。
  - Graphviz：通过DOT语言自定义绘制计算图，适合学术论文配图。
- 示例代码 （PyTorch+Netron）：
  python 复制代码
```
import torch
model = torch.hub.load('pytorch/vision:v0.10.0', 'resnet50', pretrained=True)
torch.save(model.state_dict(), 'resnet50.pth')  # 保存模型
# 用Netron打开resnet50.pth，可视化结构
```

2. 层激活与特征可视化

目标：观察中间层输出（特征图），验证层是否提取有效信息。
适用场景 ：
- CNN调试：判断卷积层是否捕获边缘、纹理等基础特征，或高层语义（如"猫脸"）。
- 异常检测：定位特征图全零或噪声过大的层（可能由梯度消失或参数初始化错误导致）。

技术方法 ：

特征图可视化 ：

直接可视化 ：提取层输出，缩放到[0,255]后保存为图像（适用于低维特征图，如CNN的前几层）。

python 复制代码

# PyTorch示例：可视化ResNet的第一层卷积输出
from torchvision import models, transforms
import matplotlib.pyplot as plt

model = models.resnet50(pretrained=True).eval()
layer_name = 'conv1'  # 第一层卷积层名称
features = []
def hook_fn(module, input, output):
    features.append(output.cpu().detach())
handle = model._modules[layer_name].register_forward_hook(hook_fn)

img = transforms.ToTensor()(plt.imread('cat.jpg'))[None, :]  # 输入图像
_ = model(img)
handle.remove()

# 绘制前8个特征图
fig, axes = plt.subplots(2, 4, figsize=(12, 6))
for i in range(8):
    axes[i//4, i%4].imshow(features[0][0,i], cmap='gray')

特征图反卷积 ：通过反卷积网络（如DeconvNet）将高层特征图映射回像素空间，直观显示特征对应的输入区域（代表工具：DeconvNet、CAM（类激活图））。
- CAM变种：Grad-CAM（使用梯度加权）、Score-CAM（使用特征图加权），适用于无全连接层的模型（如CNN+GAP）。

特征向量降维可视化 ：

对高维特征（如词嵌入、CNN全连接层输出）使用PCA、t-SNE、UMAP降维后绘制散点图，观察类别可分性。

python 复制代码

# 使用UMAP可视化BERT的句子嵌入
from transformers import BertTokenizer, BertModel
import umap
import numpy as np

tokenizer = BertTokenizer.from_pretrained('bert-base-uncased')
model = BertModel.from_pretrained('bert-base-uncased')
texts = ["I love AI", "I hate boring tasks", "This is a test"]
inputs = tokenizer(texts, padding=True, truncation=True, return_tensors='pt')
outputs = model(**inputs).last_hidden_state.mean(dim=1)  # 句子嵌入

reducer = umap.UMAP(n_components=2)
embeddings_2d = reducer.fit_transform(outputs.detach().numpy())
plt.scatter(embeddings_2d[:,0], embeddings_2d[:,1], c=['blue', 'red', 'green'])

在此推荐一篇文章实际例子

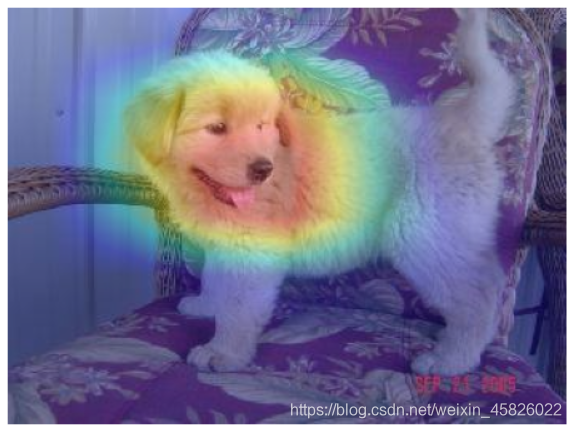

Pytorch特征可视化实例（热力图）

3. 参数可视化

目标：分析权重矩阵分布、初始化合理性、更新趋势。
适用场景 ：
- 诊断参数初始化问题（如全零/全一初始化导致对称性破缺）。
- 观察训练中参数是否更新（如冻结层的权重应保持不变）。

技术方法 ：

权重矩阵可视化 ：

将卷积核、全连接层权重绘制成热力图，观察参数分布（如是否接近高斯分布、是否存在离群值）。

python 复制代码

# 可视化卷积核（假设第一层为Conv2d）
conv_layer = model.conv1  # 假设模型第一层是卷积层
weights = conv_layer.weight.detach().cpu()  # 形状为[out_channels, in_channels, kernel_h, kernel_w]
# 对输入通道求平均，绘制每个输出通道的卷积核
for i in range(weights.shape[0]):
    kernel = weights[i].mean(dim=0)  # 对输入通道求平均，得到单通道核
    plt.subplot(2, 4, i+1)
    plt.imshow(kernel, cmap='viridis')
    plt.title(f'Kernel {i}')

参数更新监控 ：

记录训练过程中参数的范数（如L2范数）、梯度均值/方差，通过曲线观察更新稳定性（工具：TensorBoard、Weights & Biases）。

python 复制代码

# PyTorch中记录参数范数到TensorBoard
from torch.utils.tensorboard import SummaryWriter
writer = SummaryWriter()
for epoch in range(num_epochs):
    for name, param in model.named_parameters():
        writer.add_scalar(f'weights/{name}_norm', param.norm(), epoch)
        if param.grad is not None:
            writer.add_scalar(f'gradients/{name}_mean', param.grad.mean(), epoch)

4. 注意力机制可视化

目标：解释Transformer类模型（如BERT、ViT）的决策逻辑，定位关键输入元素。
适用场景 ：
- 自然语言处理：分析句子中哪些词对分类结果影响最大（如情感分析中的"love""hate"）。
- 计算机视觉：显示图像中模型关注的区域（如目标检测中的物体边界）。

技术方法 ：

多头注意力可视化 ：

提取注意力矩阵，按头（head）或层（layer）绘制热力图，数值越高表示相关性越强。

python 复制代码

# 可视化BERT的注意力头（以第一层为例）
inputs = tokenizer("Hello, my name is John", return_tensors='pt')
outputs = model(**inputs, output_attentions=True)  # 输出注意力权重
attentions = outputs.attentions[0]  # 第一层注意力，形状为[batch, heads, seq_len, seq_len]
head_idx = 0  # 选择第一个头
attn_map = attentions[0, head_idx].detach().cpu()  # 形状[seq_len, seq_len]

plt.matshow(attn_map, cmap='viridis')
plt.xticks(range(len(inputs['input_ids'][0])), tokenizer.convert_ids_to_tokens(inputs['input_ids'][0]))
plt.yticks(range(len(inputs['input_ids'][0])), tokenizer.convert_ids_to_tokens(inputs['input_ids'][0]))

跨模态注意力可视化 ：
- 在多模态模型（如CLIP、ALBEF）中，可视化文本与图像区域的交互关系。

5. 数据与训练过程可视化

数据可视化 ：
- 图像/视频：绘制样本分布、增强后的效果对比（如旋转、缩放后的图像）。
- 文本：词频统计、句子长度分布、词嵌入空间聚类。
- 表格数据：特征相关性矩阵热力图、缺失值可视化（如用Seaborn的heatmap）。

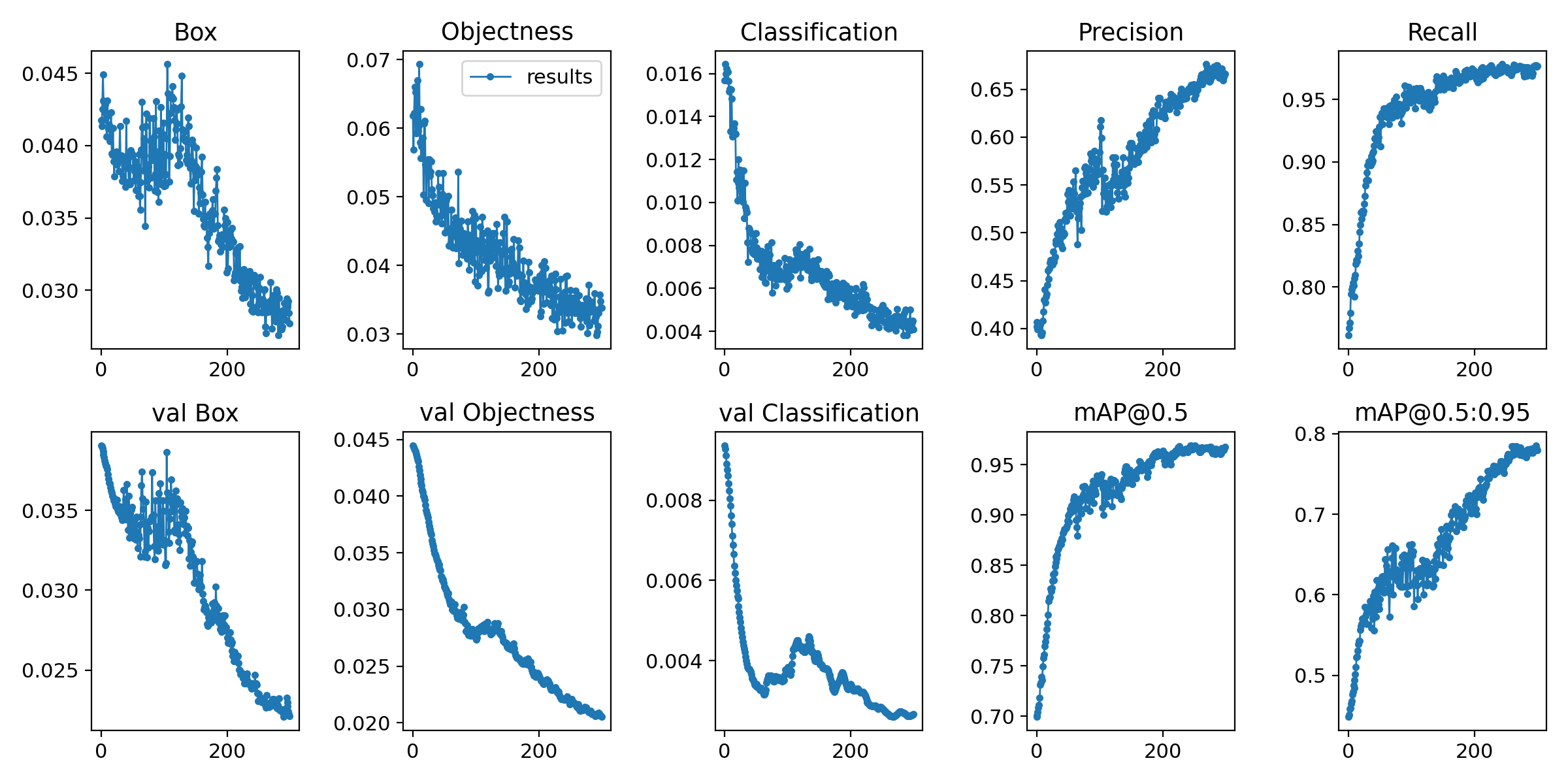

训练过程可视化 ：
- 核心指标：损失函数（训练/验证）、准确率/召回率、学习率曲线。
- 高级指标：混淆矩阵、F1分数、ROC-AUC曲线、样本预测概率分布。
- 工具：
  - TensorBoard ：支持标量、图像、直方图、PR曲线等，集成于TensorFlow/PyTorch（需配合torch.utils.tensorboard）。
  - Weights & Biases (W&B)：云端可视化平台，支持超参数调优对比、模型版本管理。
  - Visdom：PyTorch生态的实时可视化工具，适合动态监控训练。
- 示例代码 （TensorBoard记录损失曲线）：
  python 复制代码
```
writer = SummaryWriter(log_dir='runs/resnet50')
for epoch in range(100):
    train_loss = train(model, train_loader)
    val_loss = validate(model, val_loader)
    writer.add_scalars('Loss', {'train': train_loss, 'val': val_loss}, epoch)
```

6. 模型解释性可视化

目标：用人类可理解的方式解释黑盒模型的预测结果。
技术方法 ：
- 局部解释 ：
  - LIME（局部可解释模型无关解释）：通过扰动输入样本，训练线性模型近似黑盒行为，可视化特征重要性。
  - SHAP（SHapley Additive exPlanations）：基于博弈论计算每个特征的贡献度，支持全局/局部解释，输出特征重要性排名、依赖图。
- 全局解释 ：
  - 特征重要性直方图（如随机森林的feature_importances_）。
  - 决策树可视化（graphviz绘制CART树结构）。

三、主流工具对比与选型

工具/库	核心功能	支持框架	优势	局限性
Netron	模型结构交互式可视化（支持ONNX/PyTorch等）	跨框架	轻量、多格式兼容、浏览器端交互	仅支持结构，不涉及训练过程
TensorBoard	训练指标、特征图、计算图可视化	TensorFlow/PyTorch	深度集成、功能全面	配置较繁琐，实时性一般
Weights & Biases	实验跟踪、可视化、超参数调优	全框架	云端协作、美观图表	免费版有存储限制
Visdom	实时数据可视化（标量、图像、3D）	PyTorch	实时更新、自定义程度高	学习成本较高，社区支持较少
PyTorch Lightning + Logger	统一日志接口（支持TensorBoard/W&B等）	PyTorch Lightning	模块化设计，简化日志配置	依赖Lightning框架
Matplotlib/Seaborn	基础绘图（特征图、统计图表）	全框架	高度自定义、灵活性强	非交互式，需编写代码

四、高级技巧与前沿方向

3D可视化
- 用plotly或matplotlib的3D模块可视化3D卷积层特征、点云数据的特征分布。
交互式可视化
- 使用ipywidgets在Jupyter中添加滑动条、按钮等控件，动态调整可视化参数（如选择不同的注意力头）。
模型压缩可视化
- 对比剪枝前后的模型结构（如Netron显示层删除）、参数稀疏性热力图（用sparse库绘制权重矩阵的零值分布）。
对抗样本可视化
- 绘制原始样本与对抗样本的差异图（像素级变化），分析模型鲁棒性弱点。
多模态可视化
- 在图文检索模型中，可视化文本嵌入与图像特征在联合空间中的距离分布（如用UMAP降维后标注文本-图像对）。

五、最佳实践与注意事项

分层调试策略
- 先可视化输入数据确保预处理正确，再逐层检查特征图，最后分析参数更新和注意力分布。
计算资源优化
- 对大模型（如千亿参数的Transformer），采样部分层或头进行可视化，避免内存溢出。
结果解读陷阱
- 特征图有响应≠特征有效（需结合任务目标判断，如边缘检测对分类可能不重要）。
- 注意力高≠因果关系（可能是虚假相关性，需结合领域知识验证）。
版本管理
- 保存可视化配置脚本（如Jupyter Notebook），便于复现不同训练阶段的结果。

六、典型场景案例

案例1：图像分类模型调优

问题：ResNet50在CIFAR-10上准确率停滞在70%。
可视化步骤 ：
1. 结构检查：用Netron确认残差连接正确，无层顺序错误。
2. 特征图分析：发现高层卷积层特征图模糊，怀疑激活函数饱和→更换ReLU为Swish。
3. 梯度监控：用TensorBoard发现浅层梯度消失→增加跳跃连接数量。
结果：准确率提升至85%。

案例2：NLP模型可解释性

任务：分析BERT对"这部电影虽然剧情简单，但演员演技出色"的情感分类（正向/负向）。
可视化方法 ：
1. 注意力热力图 ：显示"演技出色"对应的词与分类令牌（[CLS]）的注意力权重最高。
2. SHAP值："出色""演技"的正贡献值最大，"简单"的负贡献被"但"转折词抵消。

七、总结

深度学习模型可视化是连接理论设计与工程实践的桥梁，其核心在于分层拆解问题 （从结构→层→参数→数据→决策逻辑）和工具链整合 （根据场景选择Netron、TensorBoard、W&B等）。随着可解释AI（XAI）的重要性提升，未来可视化技术将更注重交互式分析 （如实时参数调整）和跨模态融合（如图文联合解释），帮助研究者和工程师更高效地理解复杂模型。
