FreeRTOS 在物联网传感器节点的应用:低功耗实时数据采集与传输方案

FreeRTOS 在物联网传感器节点的应用:低功耗实时数据采集与传输方案


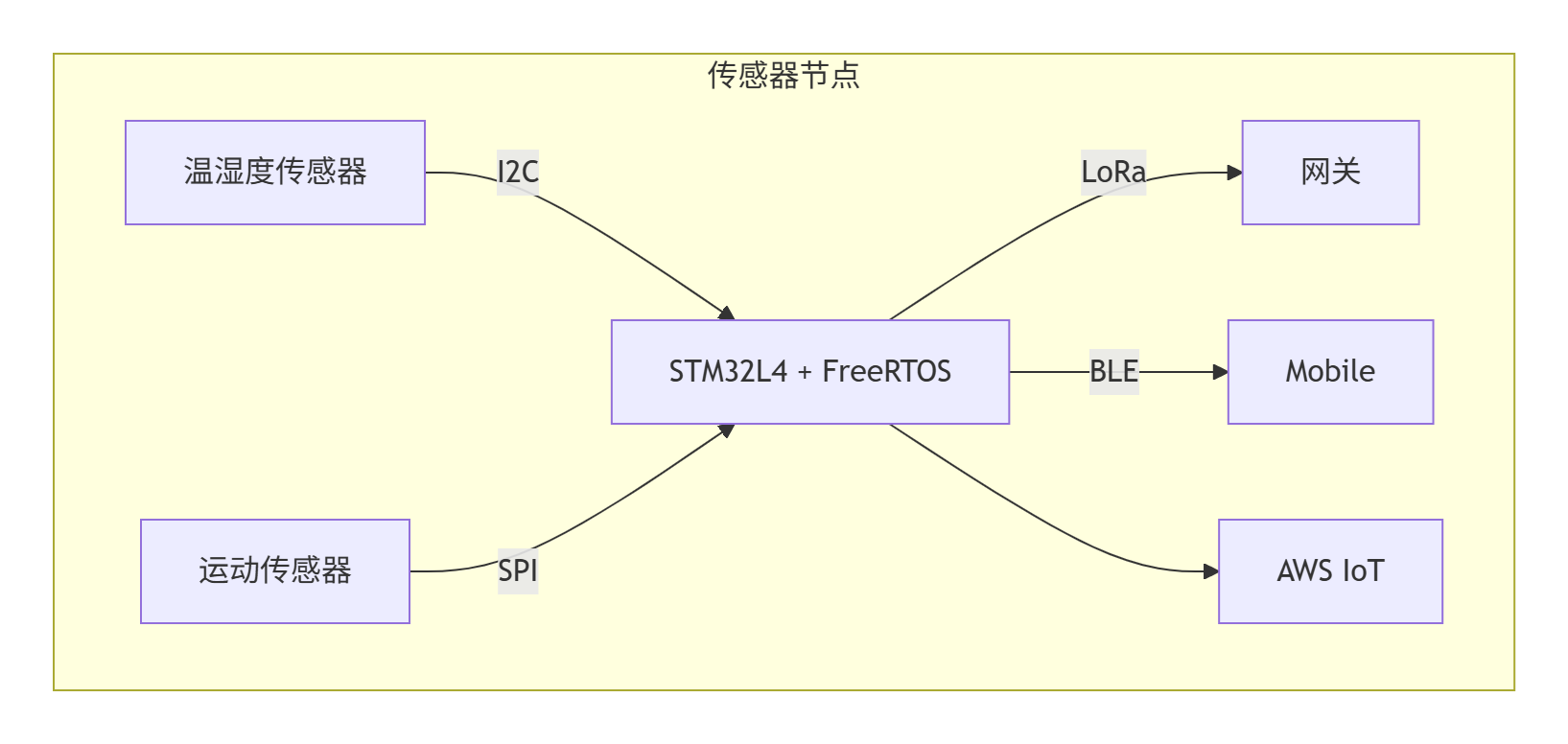

二、FreeRTOS 任务划分与优先级设计
任务名称 优先级 执行周期 功能描述
Sensor_Collect 3 100ms 多传感器数据采集与预处理
Data_Process 2 事件驱动 数据滤波/压缩/异常检测
LoRa_Transmit 4 1s 低功耗长距离数据传输
BLE_Sync 1 按需 手机近场配置与数据同步
Power_Manage 5 持续监控 动态功耗控制与休眠管理

三、关键实现技术详解
1. 低功耗模式实现

​​Tickless Idle 模式配置​​:

cpp 复制代码
// FreeRTOSConfig.h
#define configUSE_TICKLESS_IDLE         1
#define configEXPECTED_IDLE_TIME_BEFORE_SLEEP 5 // 预期休眠时间(ticks)

// 时钟配置
SystemClock_Config(); // 主频降至16MHz
RTC_Enable();         // 启用RTC唤醒源
cpp 复制代码
void vPowerTask(void *pv) {
    while(1) {
        // 检测无任务运行时进入STOP模式
        if(xTaskGetTickCountFromISR() - lastActivity > 500) {
            HAL_PWR_EnterSTOPMode(PWR_LOWPOWERREGULATOR_ON, PWR_STOPENTRY_WFI);
            SystemClock_Config(); // 唤醒后重新配置时钟
        }
        vTaskDelay(pdMS_TO_TICKS(100));
    }
}
2. 多传感器数据采集

​​使用DMA+中断实现非阻塞采集​​:

cpp 复制代码
QueueHandle_t sensorQueue = xQueueCreate(10, sizeof(SensorData));

void HAL_I2C_MemRxCpltCallback(I2C_HandleTypeDef *hi2c) {
    BaseType_t xHigherPriorityTaskWoken = pdFALSE;
    SensorData data;

    // 解析传感器数据
    data.temp = parse_temp(i2cBuffer);
    data.humi = parse_humi(i2cBuffer);

    // 发送到处理队列
    xQueueSendFromISR(sensorQueue, &data, &xHigherPriorityTaskWoken);
    portYIELD_FROM_ISR(xHigherPriorityTaskWoken);
}

void vSensorTask(void *pv) {
    while(1) {
        // 启动DMA传输
        HAL_I2C_Mem_Read_DMA(&hi2c1, SENSOR_ADDR, REG_TEMP_HUMI, I2C_MEMADD_SIZE_8BIT, i2cBuffer, 4);
        vTaskDelayUntil(&xLastWakeTime, pdMS_TO_TICKS(100));
    }
}
3. LoRaWAN 协议栈集成

​​分层任务设计​​:

cpp 复制代码
// LoRa任务状态机
typedef enum {
    LORA_INIT,
    LORA_JOIN,
    LORA_SEND,
    LORA_SLEEP
} LoRaState_t;

void vLoRaTask(void *pv) {
    LoRaState_t state = LORA_INIT;
    while(1) {
        switch(state) {
            case LORA_INIT:
                if(LoRa_Init() == SUCCESS)
                    state = LORA_JOIN;
                break;
            case LORA_JOIN:
                if(LoRa_OTAA_Join() == JOIN_ACCEPTED)
                    state = LORA_SEND;
                break;
            case LORA_SEND:
                if(xQueueReceive(loraTxQueue, &data, pdMS_TO_TICKS(100)) == pdPASS) {
                    LoRa_Send(data);
                    state = LORA_SLEEP;
                }
                break;
            case LORA_SLEEP:
                LoRa_EnterSleep();
                vTaskDelay(pdMS_TO_TICKS(900)); // 配合1秒周期
                state = LORA_SEND;
                break;
        }
        taskYIELD();
    }
}
四、数据流同步机制

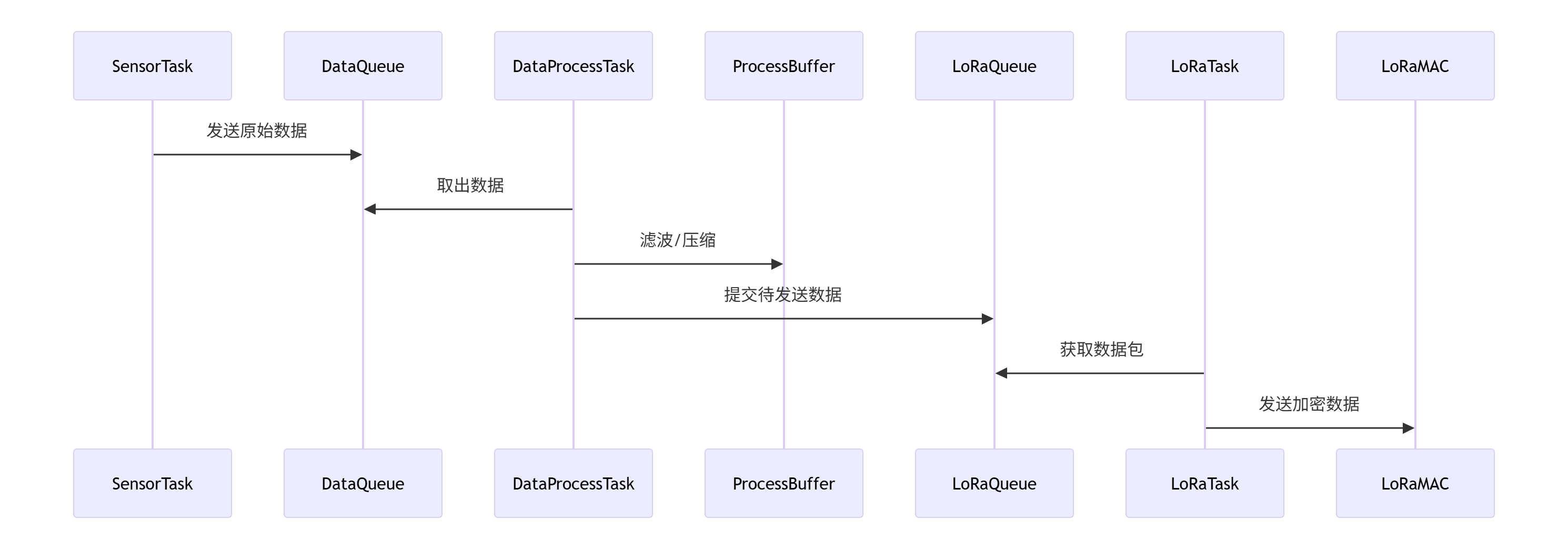

1. 采集 → 处理 → 传输数据流
2. 跨任务通信实现
cpp 复制代码
// 创建全局通信对象
QueueHandle_t dataQueue = xQueueCreate(20, sizeof(ProcessedData));
SemaphoreHandle_t flashMutex = xSemaphoreCreateMutex();

// 数据存储任务
void vStorageTask(void *pv) {
    while(1) {
        if(xSemaphoreTake(flashMutex, pdMS_TO_TICKS(50)) == pdTRUE) {
            write_to_flash(currentData); // 互斥访问Flash
            xSemaphoreGive(flashMutex);
        }
        vTaskDelay(pdMS_TO_TICKS(500));
    }
}
五、生产级优化策略

实际部署时建议:

  1. ​​内存管理优化​​:

    cpp 复制代码
    // 使用静态内存分配
    static StackType_t xSensorStack[configMINIMAL_STACK_SIZE * 2];
    static StaticTask_t xSensorTaskTCB;
    xTaskCreateStatic(vSensorTask, "Sensor", sizeof(xSensorStack)/4, NULL, 3, xSensorStack, &xSensorTaskTCB);

    ​

  2. 看门狗集成​​:

    cpp 复制代码
    // 任务级看门狗喂狗
    void vMonitorTask(void *pv) {
        while(1) {
            if(xTaskGetTickCount() - lastFeed > 1000) {
                IWDG_ReloadCounter(); // 喂独立看门狗
                lastFeed = xTaskGetTickCount();
            }
            vTaskDelay(pdMS_TO_TICKS(100));
        }
    }
  3. OTA升级实现​​:

    cpp 复制代码
    // 通过BLE接收固件包
    void vOTATask(void *pv) {
        while(1) {
            if(xQueueReceive(otaQueue, &packet, portMAX_DELAY)) {
                if(check_signature(packet)) {
                    flash_write(packet.addr, packet.data);
                }
            }
            if(receive_complete) {
                verify_image();
                vTaskDelay(pdMS_TO_TICKS(1000));
                NVIC_SystemReset();
            }
        }
    }
    六、典型故障排查案例
    ​​故障现象​​ ​​排查工具​​ ​​解决方案​​
    数据上传间隔异常延长 FreeRTOS Trace + 电流探头 优化LoRaWAN的CAD检测参数,减少空侦听时间
    偶发数据丢失 Queue监控API 增大数据队列长度,添加队列满警告机制
    设备无法唤醒 RTC寄存器分析 调整tickless配置中的预唤醒时钟补偿值
    BLE连接不稳定 射频分析仪 优化天线匹配电路,增加RF任务优先级

    七、开发板推荐配置
    ​​硬件平台​​ ​​优势特性​​ ​​参考设计​​
    STM32WL55 内置LoRa射频+低功耗特性 ST LoRa节点参考设计
    ESP32-C3 Wi-Fi+BLE双模,集成FreeRTOS Espressif IoT方案
    nRF9160 DK LTE-M/NB-IoT+GNSS,适合户外场景 Nordic蜂窝IoT开发套件

    结语

    通过FreeRTOS在物联网传感器节点的深度应用,开发者可实现:

  4. ​实时多任务协作​:精确协调数据采集、处理和传输时序

  5. ​超低功耗运行​:结合硬件特性实现μA级待机电流

  6. 使用EnergyTrace工具进行功耗分析

  7. 通过FreeRTOS+CLI添加调试命令接口

  8. 采用Amazon FreeRTOS获取预集成AWS服务支持

  9. ​可靠通信保障​:支持多种无线协议栈的无缝集成

  10. ​快速故障恢复​:利用看门狗和OTA机制提升设备可靠性
