【iSAQB软件架构】软件架构中构建块的视图：黑箱、灰箱和白箱及其交互机制

在软件架构描述中，黑箱视图（Black-box）、灰箱视图（Gray-box）和白箱视图（White-box） 是不同抽象层级的构建模块表示方式，用于满足不同受众和设计阶段的需求。以下是基于ISAQB标准的清晰区分：

---

一、核心区别总结

维度	黑箱视图	灰箱视图	白箱视图
核心特征	只关注外部行为	揭示关键内部结构	暴露完整内部实现
信息密度	最低（仅输入/输出）	中等（核心组件+交互）	最高（包含技术细节）
适用阶段	需求分析、高层架构决策	详细设计、子系统分解	实现设计、代码映射
典型受众	业务方、产品经理	架构师、技术负责人	开发工程师、测试人员
耦合关注点	模块间外部依赖	模块内组件间协作	类/方法级调用关系

---

二、详细解析与示例

1. 黑箱视图（Black-box View）

• 定义 ：将构建模块视为不可拆分的原子单元，仅描述其对外提供的服务与依赖。
• 关注点 ：
  • 模块的职责（例如："支付服务"）
  • 输入接口（接收什么请求/数据）
  • 输出接口（返回什么结果/事件）
  • 外部依赖（如数据库、其他微服务）
• 示例 （支付服务黑箱图）：
  支付请求 扣款结果 查询余额 调用风控 客户端 支付服务 账户数据库 风控系统
• 典型产出：系统上下文图、组件图（仅展示接口）

2. 灰箱视图（Gray-box View）

• 定义 ：部分打开 构建模块，揭示其内部关键子组件及其协作关系，但隐藏技术细节。
• 关注点 ：
  • 模块内部核心组件划分（如分层结构）
  • 组件间数据流/控制流（如事件传递、API调用）
  • 关键决策点（如策略选择、异常处理路径）
• 示例 （支付服务灰箱图）：
  支付服务 信用卡 数字货币 风控请求 支付路由 API网关 信用卡处理器 数字货币适配器 风控检查 交易记录器 交易数据库 风控系统
• 典型产出：逻辑架构图、有限状态机图

3. 白箱视图（White-box View）

• 定义 ：完全暴露构建模块内部实现细节，达到可直接指导编码的粒度。

• 关注点 ：

  • 类/方法级结构（如接口实现类）
  • 数据模型细节（数据库表结构、字段约束）
  • 算法流程（如支付校验伪代码）
  • 技术选型（框架、库的版本）

• 示例 （信用卡处理器白箱描述）：

  // 类图片段
  class CreditCardProcessor {
      - paymentGateway: PaymentGateway // 依赖支付网关SDK
      + authorize(amount: Double, card: Card): TransactionID
      + capture(txId: String): Boolean
      - validateCard(card: Card): Boolean // 私有校验方法
  }

  // 数据库表
  TABLE Transactions (
      id VARCHAR(36) PRIMARY KEY,
      amount DECIMAL(10,2) NOT NULL,
      card_last4 CHAR(4) NOT NULL,
      status ENUM('PENDING','SUCCESS','FAILED')
  )

• 典型产出：UML类图、序列图、ER图、代码框架

---

三、关键区分场景

场景：电商订单处理模块

视图类型	描述内容
黑箱	• 输入：用户订单JSON • 输出：订单ID或错误码 • 依赖：库存服务、支付服务
灰箱	• 内部组件：订单验证器 → 库存预留器 → 支付触发器 → 状态机 • 组件间通过事件总线通信
白箱	• OrderValidator.validate() 方法逻辑 • 订单状态机转换规则代码 • orders表的索引设计

---

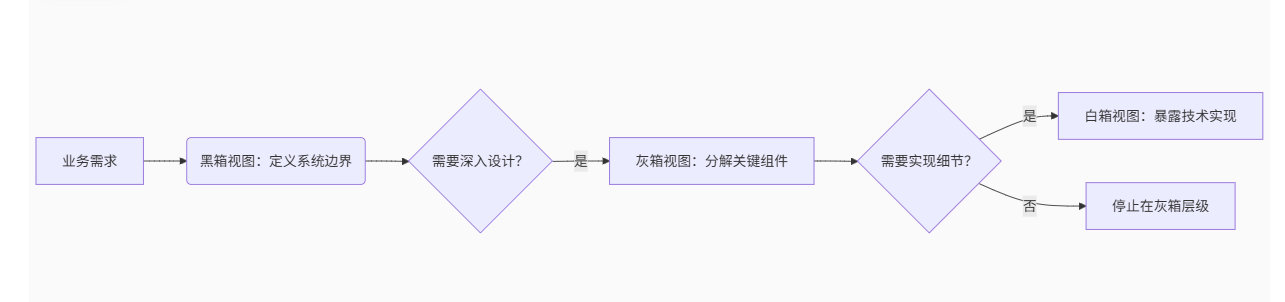

四、视图演进关系

黄金法则 ：
自上而下设计 ：从黑箱 → 灰箱 → 白箱（逐步细化）
自下而上沟通：向业务方展示黑箱，向开发展示白箱（按需披露）

---

五、常见误用与规避

1. 业务方看到白箱视图
   风险 ：业务人员被技术细节干扰决策
   解决：架构师必须提供视图转换能力（如将类图转为流程图）

2. 开发仅依赖黑箱视图编码
   风险 ：实现偏离设计，出现架构腐蚀
   解决：强制要求关键模块提供灰箱/白箱规范

3. 混淆视图层级
   反例 ：在组件图中标注类的包名
   正解：严格遵循ISAQB的层级隔离原则：

   黑箱 → 灰箱 → 白箱
   （系统 → 子系统 → 模块 → 类/方法）

---

六、ISAQB架构文档要求

1. 必备视图：

   • 核心模块至少提供黑箱+灰箱视图
   • 高风险模块（如支付）需补充白箱视图

2. 追溯性：

   • 灰箱视图中的组件必须映射到黑箱的输入/输出接口
   • 白箱的类图需对应灰箱中的逻辑组件

3. 变更同步：

   • 修改白箱实现时，需评估是否影响灰箱/黑箱契约（如接口兼容性）

---

总结：

• 黑箱 = 外部视角（What - 模块做什么）
• 灰箱 = 架构视角（How Key - 关键实现逻辑）
• 白箱 = 实现视角（How All - 完整技术细节）
  架构师应像"调光开关"般灵活切换视图，确保正确信息在正确层级传递给正确的人。

架构分层分解与黑箱/灰箱/白箱视图的交互机制

架构分层分解与黑箱/灰箱/白箱视图的交互机制是ISAQB框架中的核心协作范式，通过分层抽象与双向追溯实现架构的完整性和一致性。以下是其交互机制的深度解析：

---

一、分层分解与三箱视图的对应关系

架构分层	三箱视图	核心交互目标	典型产出物
业务架构层	黑箱视图	定义业务能力边界	业务上下文图、价值链图
应用架构层	灰箱视图	设计组件协作逻辑	逻辑组件图、服务契约
技术架构层	白箱视图	落实技术实现细节	类图、部署图、代码框架

关键映射 ：

业务需求 → 黑箱接口 → 灰箱组件 → 白箱代码实体

（例："支付功能" → /payment API → PaymentService组件 → PaymentController.java）

---

二、交互机制的三级传导模型

1. 自上而下约束传递（设计阶段）

flowchart TD A[业务需求] --> B(黑箱：定义接口契约) B --> C[[约束锁]] --> D(灰箱：分解内部组件) D --> E[[实现承诺]] --> F(白箱：编码实现)

• 约束锁机制 ：
  黑箱的输入/输出接口 → 强制灰箱组件必须提供对应处理能力
  （例：黑箱要求查询订单状态 → 灰箱必须设计OrderQueryComponent）

2. 自下而上反馈验证（实施阶段）

flowchart BT F(白箱：技术瓶颈) --> E[[可行性反馈]] --> D(灰箱：结构调整) D --> C[[影响评估]] --> B(黑箱：契约变更) B --> A(业务方确认)

• 反馈回路 ：
  白箱技术限制 → 触发灰箱设计优化 → 可能重构黑箱接口
  （例：数据库QPS不足 → 灰箱引入缓存层 → 黑箱新增缓存过期时间参数）

---

三、关键交互场景与规则

场景：订单履约系统优化

层级	动作	交互规则	结果
黑箱	新增预计送达时间返回值	→ 约束传递至灰箱	灰箱需扩展计算能力
灰箱	设计ETA计算引擎组件	→ 实现承诺至白箱	白箱实现Google Maps API集成
白箱	发现API调用成本超预算	→ 反馈至灰箱	灰箱降级为简化算法
灰箱	调整组件逻辑	→ 影响评估至黑箱	黑箱更新精度说明文档

规则铁律 ：
白箱无权直接修改黑箱契约，必须通过灰箱层评估业务影响

---

四、变更传导的四大控制机制

1. 变更类型鉴别

变更来源	传导路径	审批节点
业务需求变更	黑箱 → 灰箱 → 白箱	产品负责人
技术架构升级	白箱 → 灰箱 → 黑箱	技术委员会
紧急缺陷修复	白箱 ⇄ 灰箱 (绕过黑箱)	架构师紧急授权

2. 波及范围分析矩阵

修改点	黑箱影响	灰箱影响	白箱影响	风险等级
支付接口加密	接口规范	认证组件	HTTPS库	⚠️ 高
日志格式调整	无	无	Logback	✅ 低

3. 契约版本绑定

约束 实现 验证 API测试 灰箱v0.7 白箱v3.4

• 防断裂规则：灰箱设计必须声明兼容的黑箱版本号

4. 自动化追溯验证

# 伪代码：持续集成中的契约检查
def validate_layers():
   if (whitebox.code_impl != graybox.design_spec):
      fail("白箱偏离灰箱设计")
   if (graybox.exposed_api != blackbox.contract):
      fail("灰箱违反黑箱契约")

---

五、分层交互的抗腐化设计

1. 防火墙规则

层间防线	防护目标	实施手段
黑箱-灰箱防火墙	防止技术细节污染业务视图	架构评审禁止灰箱图出现SQL语句
灰箱-白箱防火墙	防止代码变更架空架构设计	CI阻断未关联ADR的代码提交

2. 技术债量化监控

架构偏离来源占比 "白箱绕过灰箱" ： 38 "灰箱忽略黑箱约束" ： 45 "黑箱未同步业务变更" ： 17

---

六、ISAQB框架下的强制要求

1. 双向追溯性

   • 每个白箱类必须映射到灰箱组件 → 每个灰箱组件必须服务黑箱接口

2. 变更影响报告

   • 修改数据库索引（白箱） → 需报告对灰箱查询组件性能影响 → 评估黑箱SLA合规性

3. 视图同步基线

   • 每次迭代发布需生成三视图一致性报告：

     [架构基线2024Q3]
     - 黑箱：接口12个
     - 灰箱：组件9个
     - 白箱：实现类47个
     一致性状态：符合

---

七、高效交互实践模式

模式1：航母战斗群模型

黑箱-业务接口 数据链 信号旗 技术设施

• 作战规则 ：
  黑箱（旗舰）指挥方向 → 灰箱（巡洋舰）战术分解 → 白箱（驱逐舰）执行细节
  损伤反馈逐级上报（驱逐舰损毁 → 巡洋舰调整阵型 → 旗舰改变战略）

模式2：熔断降级机制

graph LR 白箱故障 --> 灰箱降级开关 --> 黑箱优雅响应 示例：支付超时 --> 灰箱切换本地计算 --> 黑箱返回"预估中"

---

终极结论 ：

架构分层与三箱视图的交互本质是精密控制的能量转换系统：

• 黑箱 = 势能（定义业务高度）
• 灰箱 = 动能（转换设计动量）
• 白箱 = 热能（释放技术能量）
  通过严格的约束传导、反馈回路和防腐机制，确保能量高效转换而不逸散，这正是卓越架构的核心标志。
