深入理解Linux DRM显示子系统：架构、实战项目与关键问题全解析

1. DRM显示系统全貌

很多开发者初学Linux显示子系统时，只了解早期的fbdev或者QT/SDL应用开发，却不清楚现代嵌入式平台（比如智能座舱、工业大屏、医疗影像、智慧硬件）背后真正的"显示大脑"------DRM（Direct Rendering Manager）。

DRM是什么？它解决了哪些痛点？和GPU、显示控制器、帧缓冲、Panel、UI渲染是什么关系？

本篇结合驱动开发实际经验，用通俗案例带你彻底理清Linux DRM子系统的架构、项目开发套路、常见Bug和最佳实践。

2. 架构核心与关键概念

2.1 发展脉络与定位

传统fbdev：只能单层显示，无法高效合成、加速、多路切换。
DRM：应运而生，统一管理所有显示资源，实现多层合成、原子切换、硬件加速、buffer共享，支持现代显示需求。

2.2 核心架构与组件解读

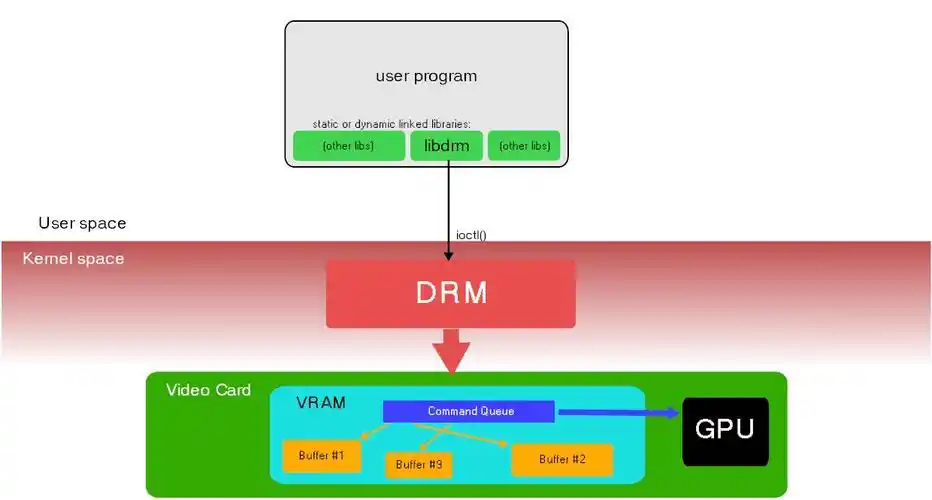

总体架构图

复制代码

[应用层]
    │
    ↓
[DRM API/libdrm]
    │
+---------------------+
| Plane / Framebuffer |
| CRTC（合成/时序）   |
| Encoder（信号转换） |
| Connector（物理口） |
+---------------------+
    │
[显示硬件/Panel/LCD]

关键术语

Plane：层，支持overlay/UI/光标等，决定显示合成的每一层。
CRTC：合成/时序控制器，决定分辨率、刷新率、同步。
Encoder：信号编码（LVDS/HDMI/DSI）。
Connector：物理接口（屏、面板）。
Framebuffer：像素数据缓冲区，可以来自CPU/GPU/VPU/ISP等。
Atomic操作：一次切换多层配置，防止撕裂。
dma-buf/PRIME：不同硬件buffer共享机制，实现zero-copy。

2.3 DRM与GPU、fbdev的关系

GPU ：专门做渲染（画像素），DRM负责调度"把像素送到哪里显示"。
fbdev：只能单层、低效，现代系统多已被DRM取代。
DRM统一管理：不止GPU，Display Controller、桥接芯片、Panel驱动，都通过DRM管理。

3. DRM驱动开发全流程

3.1 设备树与平台设备绑定

现代SoC平台下，显示硬件（如LCD控制器、Panel、Bridge）的连接与参数，多通过设备树(dts)描述。驱动通过compatible字符串自动匹配和初始化。

示例设备树片段（NXP i.MX8MP）：

dts 复制代码

lcdif: lcd-controller@32e10000 {
    compatible = "fsl,imx8mp-lcdif";
    reg = <0x32e10000 0x10000>;
    clocks = <&clk IMX8MP_CLK_LCDIF_PIXEL>;
    port@1 {
        lcdif_to_panel: endpoint {
            remote-endpoint = <&panel_in>;
        };
    };
};
panel: panel@0 {
    compatible = "panel-simple";
    width-mm = <210>;
    height-mm = <70>;
    panel-timing {
        clock-frequency = <74250000>;
        hactive = <1920>;
        vactive = <720>;
        hfront-porch = <20>;
        hback-porch = <60>;
        hsync-len = <20>;
        vfront-porch = <8>;
        vback-porch = <8>;
        vsync-len = <4>;
    };
    port {
        panel_in: endpoint {
            remote-endpoint = <&lcdif_to_panel>;
        };
    };
};

3.2 DRM驱动注册与核心流程

初始化设备结构：
- drm_dev_alloc()
- 绑定platform资源、分配私有数据
注册显示管线资源：
- 注册plane、crtc、encoder、connector
- 绑定panel驱动
管理framebuffer：
- 支持多源buffer（CPU绘制、GPU渲染、VPU解码）
- 支持dma-buf/PRIME无拷贝
中断与事件处理：
- 处理vblank、page-flip、热插拔、EDID等
注册到平台/内核：
- drm_dev_register()
- 设备上线，可供用户空间访问

4. 实战案例：定制Panel驱动

4.1 项目需求与场景

场景：i.MX8MP + 国产LVDS面板，分辨率1920x720，需要背光控制、多层UI合成。

4.2 设备树配置

见上。

4.3 自定义Panel驱动核心代码

c 复制代码

static const struct drm_display_mode mypanel_mode = {
    .clock = 74250,
    .hdisplay = 1920,
    .hsync_start = 1920 + 20,
    .hsync_end = 1920 + 20 + 20,
    .htotal = 1920 + 20 + 20 + 60,
    .vdisplay = 720,
    .vsync_start = 720 + 8,
    .vsync_end = 720 + 8 + 4,
    .vtotal = 720 + 8 + 4 + 8,
    .flags = DRM_MODE_FLAG_NHSYNC | DRM_MODE_FLAG_NVSYNC,
};
static const struct drm_panel_funcs mypanel_funcs = {
    .prepare = mypanel_prepare,
    .enable = mypanel_enable,
    .disable = mypanel_disable,
    .unprepare = mypanel_unprepare,
};
static int mypanel_probe(struct platform_device *pdev) {
    ...
    drm_panel_init(&mypanel->base, dev, &mypanel_funcs, DRM_MODE_CONNECTOR_LVDS);
    drm_panel_add(&mypanel->base);
    ...
}

可直接基于 panel-simple 实现自定义功能。

4.4 用户空间测试

启动 weston、modetest、kmscube 或自定义 EGL/Qt 应用
检查分辨率、色彩、刷新是否正常
dmesg | grep drm、cat /sys/kernel/debug/dri/0/ 下内容可快速定位配置/时序异常

5. 常见问题解析与知识点梳理

5.1 DRM只管理GPU吗？

不是！ DRM是显示资源的总调度者，GPU只是数据源之一。DRM也统一管理Display Controller、Panel、Bridge等各种显示链路。

5.2 Framebuffer的本质与来源？

可来自GPU渲染（OpenGL/EGL/Vulkan）、CPU绘制（QT/FB/UI）、VPU解码（视频硬解），最终都通过DRM注册成buffer，交由plane显示。

5.3 为什么说dma-buf/PRIME很重要？

跨设备、跨进程无拷贝buffer共享。举例：GPU渲染output可以被VPU、ISP、显示控制器直接用，极大提升大屏、视频、AI UI合成性能。

5.4 多层合成与atomic切换如何理解？

支持overlay、UI、视频等多层buffer，硬件合成、atomic一次切换，避免撕裂和花屏。
高端智能座舱、工业UI、医疗影像都广泛用到。

5.5 常见Bug及解决思路

问题	典型原因	解决/定位思路
花屏、黑屏	时序参数错误、panel驱动参数错、EDID识别失败	检查panel-timing/EDID、log
撕裂	没有atomic、双缓冲/同步不一致、page-flip失效	启用atomic、核查buffer同步
分辨率异常	dts/panel驱动参数错、CRTC配置未同步	查看dmesg、debugfs
刷新卡顿	没用overlay、dma-buf未启、framebuffer stride不对齐	优化buffer分配、内存走向
UI覆盖关系	plane z-order配置错	检查zpos、plane分配

6. 工程实用代码与调试技巧

6.1 典型DRM平台驱动核心代码

c 复制代码

static int lcdif_probe(struct platform_device *pdev) {
    struct drm_device *drm = drm_dev_alloc(&lcdif_drm_driver, &pdev->dev);
    drm_dev_register(drm, 0);

    drm_simple_display_pipe_init(drm, ...); // 注册plane
    drm_crtc_init_with_planes(drm, ...);
    drm_encoder_init(drm, ...);
    drm_connector_init(drm, ...);
    drm_panel_attach(...); // 绑定panel

    platform_set_drvdata(pdev, drm);
    return 0;
}

中断处理常常用于VBlank/Page Flip通知。

6.2 用户空间显示/性能测试

modetest（DRM工具集）：一行命令看清plane/CRTC/encoder分布
kmscube：快速测试OpenGL到DRM显示链路
weston-simple-egl、weston：测试UI合成与实际显示效果
cat /sys/kernel/debug/dri/0/state：检查所有plane/CRTC状态
drm.debug=0x1ff 内核启动参数，打开详细DRM日志

6.3 典型调试套路

检查dts/驱动注册/绑定关系
逐步排查Plane/CRTC/Framebuffer分配与参数
分析内存buffer（mmap/dma-buf），确认是否zero-copy
多用debugfs、log、用户空间工具结合定位

7. 知识点总结与延伸

DRM不是只服务GPU，而是全平台显示资源的"大总管"；
Plane/CRTC/Encoder/Connector/Panel清晰分层，各司其职，协作高效；
dma-buf/PRIME让多硬件buffer流转无拷贝，极致性能；
现代UI/AI/视频/多屏合成都要懂DRM基础；
工程调试优先用modetest、debugfs、atomic commit、drm log；
开发中多关注buffer走向、同步机制、时序与面板参数，才能避免典型大坑。
